混凝土适筋梁试验方案
《混凝土结构设计原理》实验
《混凝土结构设计原理》实验指导书及报告书专业班级：姓名：学号:实验成绩：土木建筑工程学院结构实验室2017年11月实验一钢筋混凝土单筋矩形梁正截面受弯承载力试验一、试验目的1、观察适筋梁的破坏过程(裂缝出现及开展，挠度变化及破坏特征)。
2、观察适筋梁纯弯段在使用阶段的裂缝宽度及裂缝间距。
3、验证平截面假定。
4、初步了解正截面科学研究的基本方法。
二、试件设计为了确保梁正截面受弯破坏，试件的剪弯区段配置足够数量箍筋。
纵筋端部锚固也足够可靠。
图1－1和表1－1给出了L－1(适筋梁)的配筋详图及截面参数。
设计时，砼采用C30，架立钢筋HPB300级钢筋，纵向受力筋HRB400级钢筋。
表1－1 实验梁参数图1－1 配筋详图三、试件制作试件采用干硬性砼，振捣器振捣，蒸气养护或自然养护28天，制作试件同时预留砼立方体试块(150mm×150mm×150mm)和纵向受力钢筋试件以测得砼和钢筋的实际强度，所用钢筋不得冷拉。
表1－2 材料强度四、加荷装置采用三等分点加荷，梁中部为纯弯区段，见图1－2。
图1－2 加载装置示意图五、仪表安装1、百分表(φ1～φ3)用来测定梁的挠度，其中φ1、φ2用来测定支座沉降。
123f ()2φφφ＋挠度＝－2、用应变片来测定纵向应变以验证平截面假定。
3、分配梁应与试件在同一平面内，并对中。
4、通过加载系统电脑直接显示所加荷载。
六、安全措施及注意事项为了得到准确可靠的试验数据以及保证试验过程中人和仪器仪表的安全，应做到：1、试验区域必需清洁整齐。
2、加荷系统稳定可靠。
3、为了防止仪表损坏，在安装时应轻拿轻放，用力要适当，并绑好安全绳。
4、在试验中不能够触动仪表，以免影响读数。
5、试验梁下设安全垫块以免梁破坏时伤害操作人员和破坏仪表。
6、试验过程中为避免人员伤害，不得在试件破坏阶段离试件过近（尤其不能在试件底面观察）。
七、加荷制度1、荷载分级不宜超过计算破坏荷载的10％，构件开裂前每级荷载宜取计算破坏荷载的10％，超过计算破坏荷载的90%后，取5％。
钢筋混凝土梁静载试验报告
0
0
0
+
= 100 −
− 0 − 10 ·
0 0
0
0
=
0 + 0
代入数据，解得:
0 = 666kg
0 = 1238kg
则计算配合比：
0 : 0 : 0 : 0 = 316: 666: 1238: 180
2、 材料用量
根据所设计梁截面和跨度，混凝土梁及立方体试件总体积：
×
解得：ρ
sv
2 + 0.6 × 1.37
20 × × 195
= 0.0012 = 0.12%
按照规范要求，取最小配箍率为 0.18%
= 2 × 28.3 = 56.6²
=
1 × 1 × 0.56 × 10−6 × 2 + 0.6p
, b0
40.942
则，取h = 400，查 GB50010-2002： = 1.55， = 1.54Mpa
120
120
γ = 0.7 +
= 0.7 +
× 1.55 = 1.55
400
结构抗裂检验容许值：
= =
cr = 0.95
+
= 0.95 × 1.55 = 1.47
和箍筋承担。
1 截面尺寸：
○
0.51 × 10−3 fcu ,k bh0 = 0.51 × 10−3 × 20 × 200 × 20 = 100.4KN ≥ r0 ·Vd
截面尺寸满足要求。
2 箍筋：
○
0.5 × 10−3 0 = 0.5 × 10−3 × 1.06 × 200 × 20 = 23.32KN
钢筋混凝土结构试验
钢筋混凝土结构试验钢筋混凝土受弯构件正截面破坏试验一、试验目的1．了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程；2．观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征；3．测定受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。
二、试件、试验仪器设备1．试件特征(1) 根据试验要求，试验梁的混凝土强度等级为C20，纵向受力钢筋强度等级Ｉ级。
(2) 试件尺寸及配筋如图1-1所示，纵向受力钢筋的混凝土净保护层厚度为15mm。
(3) 梁的中间500mm区段内无腹筋，其余区域配有直径6mm，间距60mm的箍筋，以保证不发生斜截面破坏。
(4) 梁的受压区配有两根架立筋，通过箍筋与受力筋绑扎在一起，形成骨架，保证受力钢筋处在正确的位置。
2．试验仪器设备(1) 静力试验台座、反力架、支座及支墩(2) 20T液压千斤顶及手动油泵(3) 20T荷重传感器(4) YD-21型动态电阻应变仪(5) X-Y函数记录仪(6) DH3818型静态电阻应变仪(7) 读数显微镜及放大镜(8) 位移计（百分表）及磁性表座(9) 电阻应变片、导线等三、试验装置及测点布置1．试验装置(1) 在加荷架中，用千斤顶通过传力梁进行两点对称加载，使简支梁跨中形成长500mm的纯弯曲段（忽略梁的自重）。
(2) 构件两端支座构造应保证试件端部转动及其中一端水平位移不受约束，基本符合铰支承的要求。
2．测点布置(1) 在纵向受力钢筋中部予埋电阻应变片，用导线引出，并做好防水处理，设εs1、εs2为跨中受拉主筋应变测点。
(2) 纯弯区段内选一控制截面，在该截面处梁的受压区边缘布一应变测点εc1，侧面沿截面高度布置四个应变测点εc2~εc5，用来测量控制截面的应变分布。
(3) 梁的跨中及两个对称加载点各布置一位移计f3～f5，量测量梁的整体变形，考虑在加载的过程中，两个支座受力下沉，支座上部分别布置位移测点f1和f2，以消除由于支座下沉对挠度测试结果的影响。
适筋梁试验的主要结论_解释说明以及概述

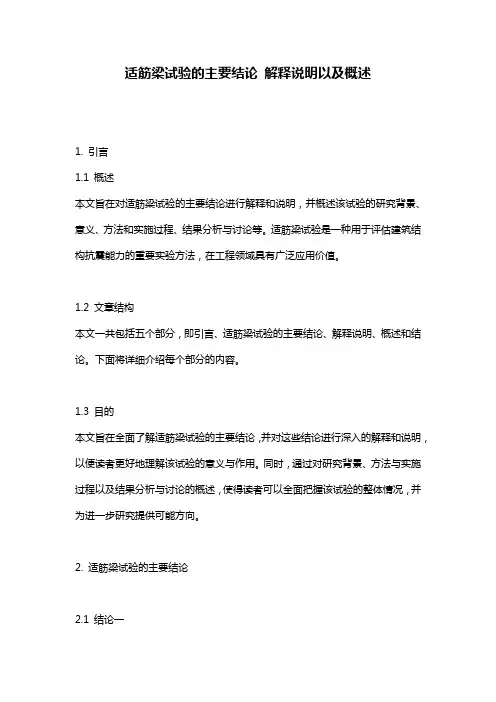

适筋梁试验的主要结论解释说明以及概述1. 引言1.1 概述本文旨在对适筋梁试验的主要结论进行解释和说明，并概述该试验的研究背景、意义、方法和实施过程、结果分析与讨论等。
适筋梁试验是一种用于评估建筑结构抗震能力的重要实验方法，在工程领域具有广泛应用价值。
1.2 文章结构本文一共包括五个部分，即引言、适筋梁试验的主要结论、解释说明、概述和结论。
下面将详细介绍每个部分的内容。
1.3 目的本文旨在全面了解适筋梁试验的主要结论，并对这些结论进行深入的解释和说明，以便读者更好地理解该试验的意义与作用。
同时，通过对研究背景、方法与实施过程以及结果分析与讨论的概述，使得读者可以全面把握该试验的整体情况，并为进一步研究提供可能方向。
2. 适筋梁试验的主要结论2.1 结论一通过适筋梁试验，我们得出了结论一：适当增加钢筋数量可以显著改善梁的承载能力。
试验结果表明，在相同尺寸和材料的情况下，具有更多钢筋的梁比具有较少钢筋的梁具有更高的抗弯能力。
这与我们的预期一致，并为设计和施工阶段提供了重要参考。
2.2 结论二另一个显著结论是：纵向和横向钢筋配置对于梁的性能起着重要作用。
我们发现，采用合理的纵向和横向钢筋配置能够增加梁的刚度和抗剪能力，从而提高整体结构的稳定性。
这一发现对于工程设计师来说具有指导意义，可以在实际项目中采取相应措施来增强构件性能。
2.3 结论三最后一个重要结论是：适当选取混凝土配方可以有效提升梁的抗压强度。
我们进行了一系列试验，发现特定配比下混凝土中添加适量细颗粒材料和合适的掺合料可以显著改善梁的抗压性能。
这一发现在工程实践中具有重要意义，可为混凝土设计提供依据，并促进结构安全和耐久性的提高。
通过以上三个结论，适筋梁试验结果向我们证明了钢筋数量、纵向和横向钢筋配置以及混凝土配方对于梁的性能具有明显影响。
在实际工程中，我们应该注重合理设计和施工操作，以确保构件具备足够的强度和稳定性。
未来的研究可以进一步考虑其他因素对适筋梁性能的影响，并探索更多有效的优化方法。
钢筋混凝土适筋梁四点弯曲加载实验的受力研究

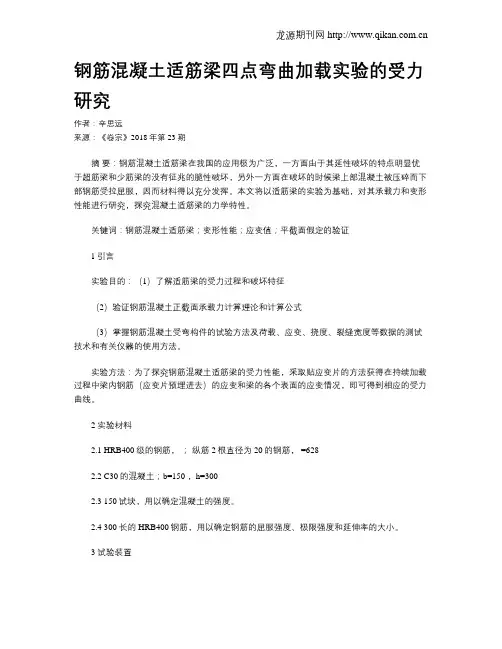

钢筋混凝土适筋梁四点弯曲加载实验的受力研究作者：辛思远来源：《卷宗》2018年第23期摘要：钢筋混凝土适筋梁在我国的应用极为广泛，一方面由于其延性破坏的特点明显优于超筋梁和少筋梁的没有征兆的脆性破坏，另外一方面在破坏的时候梁上部混凝土被压碎而下部钢筋受拉屈服，因而材料得以充分发挥。
本文将以适筋梁的实验为基础，对其承载力和变形性能进行研究，探究混凝土适筋梁的力学特性。
关键词：钢筋混凝土适筋梁；变形性能；应变值；平截面假定的验证1引言实验目的：（1）了解适筋梁的受力过程和破坏特征（2）验证钢筋混凝土正截面承载力计算理论和计算公式（3）掌握钢筋混凝土受弯构件的试验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术和有关仪器的使用方法。
实验方法：为了探究钢筋混凝土适筋梁的受力性能，采取贴应变片的方法获得在持续加载过程中梁内钢筋（应变片预埋进去）的应变和梁的各个表面的应变情况，即可得到相应的受力曲线。
2 实验材料2.1 HRB400级的钢筋，；纵筋2根直径为20的钢筋， =6282.2 C30的混凝土；b=150 ，h=3002.3 150试块，用以确定混凝土的强度。
2.4 300 长的HRB400钢筋，用以确定钢筋的屈服强度、极限强度和延伸率的大小。
3 试验装置试验梁放置于静力试验台座上，通过加荷架用千斤顶施加荷载。
加荷装置见图1所示。
每根梁布置百分表5块，以测定跨中挠度。
用电阻应变仪量测钢筋和混凝土在各级荷载作用下的应变（见图2）。
4试验步骤及实验现象：4.1量测实际尺寸，熟悉仪表操作加载前所需要的准备工作是测量试验梁的长、宽、高、电阻应变片位置以及支座和加荷载位置的实际尺寸并做记录。
4.2加荷方法（1）本实验为适筋梁，开裂所对应的千斤顶的荷载30kN左右，取其1/15，在开裂前荷级差为2kN。
（2）极限弯矩所对应的千斤顶的荷载为150kN，在开裂后的荷级差取为20 kN，加荷至快要达到破坏时适当减小级差。
2011混凝土实验指导书
混凝土结构设计原理试验指导书及报告土木教研室编制建筑工程系实验一钢筋混凝土受弯构件正截面实验指导一、实验目的通过对适筋梁、超筋梁和少筋梁的实验，加强对钢筋混凝土梁正截面受弯破坏过程的认识，比较适筋梁与超筋梁的破坏形态及破坏荷载和挠度情况，了解正截面科学研究的基本方法，验证平截面假定和受弯构件正截面承载力计算公式。
二、实验内容和要求1、观测适筋梁、超筋梁和少筋梁的裂缝出现和开展过程、挠度变化以及破坏特征，并记下开裂荷载实测值(P0cr)和破坏荷载实测值(P0u) (M0cr 和M0u)。
2、量测超筋梁在各级荷载下的跨中挠度值，绘制梁跨中的荷载(内力)－挠度曲线(M－f曲线)。
3、量测适筋梁在纯弯区段沿截面高度的平均应变，绘出沿梁高度的应变分布图形，验证平截面假定。
4、通过在主筋上测定的应变，验证钢筋屈服与梁破坏之间的关系。
5、观察和描述破坏情况和特征，比较适筋梁与超筋梁的破坏形态及破坏荷载。
6、根据规范方法计算理论值，并与实验值比较。
三、试件设计与制作1、为确保梁正截面强度破坏，在剪弯区段所配箍筋已加强，纵筋端部锚固足够可靠。
图1－1和表1－1、1－2给出了L－1（适筋梁）、L－2（超筋梁）、L－3（少筋梁）的配筋详图及截面参数。
设计时，混凝土采用C20，纵向受力筋为HRB335级，不带弯钩；HPB235级钢筋带弯钩。
2、试件制作试件采用干硬性混凝土、振捣器振捣、蒸汽养护或自然养护28天、制作试件同时预留混凝土立方体试块（150×150×150mm3）和纵向受力钢筋。
试件承载力以测得混凝土和钢筋的实际强度计算，所用钢筋不得冷拉。
表1－1 实测混凝土和钢筋的强度6 12 20表1－2 弯曲梁数据表12 6@100AAAAAA20 6@100 26@1002-21-16-65-5L-2超筋梁L-3少筋梁图1 试件尺寸和配筋图555图1-1 试件配筋图注：混凝土采用C20，保护层厚度取为20mm，制作时预留混凝土立方体试块（150×150×150mm3）。
混凝土梁三点弯曲试验方案
混凝土梁三点弯曲试验方案一、试验目的。
咱为啥要做这个混凝土梁的三点弯曲试验呢？就是想看看这混凝土梁在受到弯曲力的时候，它的强度、刚度还有它的变形情况到底是个啥样。
就好比给混凝土梁来一场力量测试，看看它到底有多“坚强”。
二、试验材料。
1. 混凝土梁试件。
这个混凝土梁试件肯定得按照一定的标准来做啦。
比如说它的尺寸，咱得规定好长度、宽度和高度。
一般长度就根据试验设备的要求和咱实际想研究的情况来定，宽度和高度也有相关的规范，就像给它定个“身材标准”一样。
混凝土的配合比也很重要，它得保证咱做出来的梁质量比较均匀稳定。
这里面水泥、砂、石子还有水的比例都得拿捏得死死的。
2. 试验设备。
加载设备，这就像是给混凝土梁施加压力的“大力士”。
可以是液压式万能试验机之类的，它能够精确地控制加载的力值。
测量变形的设备，比如位移计。
这个位移计就像是个小侦探，专门盯着混凝土梁在受力的时候到底弯了多少，它能把这个变形量精确地测量出来。
三、试验准备。
1. 试件检查。
在把混凝土梁试件放到试验台上之前，得好好检查一下这个“小宝贝”。
看看它的表面有没有缺陷，比如有没有裂缝、麻面之类的。
要是有这些问题，那试验结果可就不准了。
就像运动员上场比赛之前，得确保身体没有伤病一样。
2. 试验设备调试。
对于加载设备，得先开机预热一下，让它“醒醒神”。
然后调整好加载的量程，可不能超范围加载，不然设备会“发脾气”的。
就像给汽车加油，得加对型号的油，还不能加太多一样。
位移计也要安装好并且校准，确保它能准确地测量混凝土梁的变形。
这就好比给狙击手的瞄准镜校准一样，差一点都不行。
四、试验步骤。
1. 试件安装。
把混凝土梁试件稳稳地放在试验台上，按照三点弯曲的要求来放置支撑点和加载点。
支撑点就像是给混凝土梁“搭的小凳子”，要保证它放得平平稳稳的。
加载点呢，就是一会儿要用力压它的地方，位置一定要准确。
这就好比给演员在舞台上定位，位置错了，表演就乱套了。
2. 预加载。
2013-10-10-钢筋混凝土试验任务书及报告
钢筋混凝土梁受弯性能实验任务书班级姓名学号中国矿业大学力学与建筑工程学院二零一三年十月一、实验目的钢筋混凝土梁受弯性能实验是土木工程专业学生的结构实验课之一，具体包括适筋梁的受弯性能实验和超筋梁的受弯性能实验两部分。
通过该实验，使学生了解钢筋混凝土适筋梁从开裂前的接近弹性工作过程到开裂后的弹塑性工作过程再到屈服后的接近塑性破坏过程等全程受力性能；了解钢筋混凝土超筋梁仅有开裂前的接近弹性工作过程和开裂后的弹塑性工作过程然后受压边缘混凝土压碎而突然破坏的全程受力性能；对比适筋梁和超筋梁在开裂荷载及极限荷载上的异同以及二者在极限荷载时的裂缝分布和挠度大小的区别。
同时，通过该实验，使学生了解结构试验的基本程序，了解结构试验基本仪器的使用方法，学会对实验结果的整理与分析，提高动手能力和独立思考能力，为今后从事科学试验研究打下基础。
二、实验内容（1）绘制梁的荷载—挠度曲线，了解梁的全程工作特征，分析开裂荷载、屈服荷载、极限荷载之间的大小关系以及适筋梁和超筋梁在开裂荷载和极限荷载上的对比关系。
（2）根据钢筋混凝土结构理论，计算两种梁的开裂荷载标准值及极限荷载设计值，并与对应的实验值进行比较，了解它们之间的差别。
（3）根据跨中及两个加载点处的竖向位移绘制若干级荷载下梁的变形曲线，分析曲线特征。
（4）绘制若干级荷载下梁跨中段（例如150mm长）平均纵向应变分布图，验证平截面假定的适用性。
（5）观察并描绘裂缝的出现与发展，绘制正常使用极限状态（近似按计算极限荷载设计值的80%确定）及承载能力极限状态（实测极限荷载时）两种情况下一个侧面的裂缝图，量测裂缝间距及最大裂缝宽度，分析裂缝分布特征及发展规律。
三、实验仪器实验主要仪器如图1，主要包括：反力架（1）、加载千斤顶（2）、压力传感器（3）、电测百分表（4）及千分表（5）、数据采集仪（6）、放大镜（7）、裂缝观测仪（8）等。
图1 实验仪器照片四、试件设计适筋梁和超筋梁的试件设计如图2。
混凝土结构实验指导书及实验报告(学生用)
土木工程学院《混凝土结构设计基本原理》实验指导书及实验报告适用专业：土木工程周淼编班级：姓名：学号：河南理工大学2018 年9 月实验一钢筋混凝土梁受弯性能试验一、实验目的1.了解适筋梁的受力过程和破坏特征；2.验证钢筋混凝土受弯构件正截面强度理论和计算公式；3.掌握钢筋混凝土受弯构件的实验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术和有关仪器的使用方法；4.培养学生对钢筋混凝土基本构件的初步实验分析能力。
二、基本原理当梁中纵向受力钢筋的配筋率适中时，梁正截面受弯破坏过程表现为典型的三个阶段：第一阶段——弹性阶段（I阶段）：当荷载较小时，混凝土梁如同两种弹性材料组成的组合梁，梁截面的应力呈线性分布，卸载后几乎无残余变形。
当梁受拉区混凝土的最大拉应力达到混凝土的抗拉强度，且最大的混凝土拉应变超过混凝土的极限受拉应变时，在纯弯段某一薄弱截面出现首条垂直裂缝。
梁开裂标志着第一阶段的结束。
此时，梁纯弯段截面承担的弯矩M cr称为开裂弯矩。
第二阶段——带裂缝工作阶段（II阶段）：梁开裂后，裂缝处混凝土退出工作，钢筋应力急增，且通过粘结力向未开裂的混凝土传递拉应力，使得梁中继续出现拉裂缝。
压区混凝土中压应力也由线性分布转化为非线性分布。
当受拉钢筋屈服时标志着第二阶段的结束。
此时梁纯弯段截面承担的弯矩M y称为屈服弯矩。
第三阶段——破坏阶段（III阶段）：钢筋屈服后，在很小的荷载增量下，梁会产生很大的变形。
裂缝的高度和宽度进一步发展，中和轴不断上移，压区混凝土应力分布曲线渐趋丰满。
当受压区混凝土的最大压应变达到混凝土的极限压应变时，压区混凝土压碎，梁正截面受弯破坏。
此时，梁承担的弯矩M u 称为极限弯矩。
适筋梁的破坏始于纵筋屈服，终于混凝土压碎。
整个过程要经历相当大的变形，破坏前有明显的预兆。
这种破坏称为适筋破坏，属于延性破坏。
三、试验装置6—分配梁固定铰支座；7—集中力下的垫板；8—分配梁；9—反力横梁；10—千斤顶； 图1 钢筋混凝土梁受弯试验装置图0.25P（b ）弯矩图（kN·m）P /2 P /2100 1005 005 00 5 0017 00（ a ）加载简图（ kN ， mm ）（ c ）剪力图（ kN ）P /2图 2 梁受弯试验加载和内力简图图 1 为本课程进行梁受弯性能试验采用的加载装置，加载设备为千斤顶。
普通混凝土梁实验报告
普通混凝土梁实验报告1. 实验目的本实验旨在通过对普通混凝土梁的试验研究，了解混凝土梁的受力性能和破坏特点，并掌握常见的梁的受力计算方法。
2. 实验原理混凝土梁是一种常见的结构构件，其受力性能和破坏特点对于工程设计和施工具有重要的指导意义。
混凝土梁在受力过程中主要承受弯曲力和剪力，因此梁的设计实际上是通过计算其抗弯能力和抗剪能力来确定尺寸和配筋。
混凝土梁的抗弯能力主要由混凝土的抗压强度和钢筋的抗拉强度共同决定。
普通混凝土梁通常采用双筋梁设计方法，将钢筋设置在梁的上、下两面，以承受混凝土在受弯过程中产生的拉应力。
为了确保梁的抗剪能力，还需设置横向钢筋。
本实验通过对普通混凝土梁的弯曲破坏和剪切破坏进行试验，探究混凝土梁的受力性能，验证结构力学理论计算方法的正确性。
3. 实验设备和材料3.1 实验设备- 弯曲试验机- 剪切试验机3.2 实验材料- 普通硅酸盐水泥- 砂子- 碎石- 水- 钢筋4. 实验步骤4.1 实验材料准备根据设计要求，按照一定比例准备混凝土的组分材料，包括水泥、砂子和碎石。
将这些材料按照一定比例混合并加水，搅拌均匀，制备出混凝土。
4.2 模具准备按照设计要求，制作适当尺寸的混凝土梁模具。
在模具内涂抹一层防粘剂，以便后续混凝土的顺利取出。
4.3 混凝土浇筑和养护将制备好的混凝土倒入模具中，并使用振动器进行振实。
待混凝土凝固后，将模具放置于恒温恒湿的养护室中，以保证混凝土逐渐达到预期的强度。
4.4 弯曲试验在混凝土梁的两个支点处，用试验机夹住梁体进行弯曲试验。
通过加载到梁上的力和变形的测量，得到梁的荷载-位移曲线。
根据曲线的变化可以分析梁的破坏特点。
4.5 剪切试验使用试验机进行混凝土梁的剪切试验。
通过加载到梁上的剪切力和剪切变形的测量，得到梁的剪切荷载-位移曲线。
根据曲线的变化可以分析梁的破坏特点。
5. 实验结果分析根据实验所得的弯曲试验和剪切试验数据，进行如下分析：5.1 弯曲试验结果分析从荷载-位移曲线可见，混凝土梁的初始阶段呈现线性变化，当加载达到一定荷载后，梁开始出现明显的非线性变形，直至破坏。
同济大学混凝土试验报告适筋梁受弯
《混凝土结构基本原理》试验课程作业混凝土结构基本原理试验报告试验名称 适筋梁受弯实验试验课教师 赵勇 姓名 王xx 学号1xxxxxx 手机号 188xxxxxxxx 任课教师 李方元 日期2014年10月24日L ENGINEERING目录1. 试验目的 (2)2. 试件设计 (2)2.1 材料和试件尺寸 (2)2.2 试件设计 (2)2.3 试件的制作 (4)3. 材性试验 (4)3.1 混凝土材性试验 (4)3.2 钢筋材性试验 (4)4. 试验过程 (5)4.1 加载装置 (5)4.2 加载制度 (7)4.2.1单调分级加载机制 (7)4.2.2承载力极限状态确定方法 (7)4,2.3具体加载方式 (7)4.3量测与观测内容 (7)4.3.1 荷载 (8)4.3.2 纵向钢筋应变 (8)4.3.3 混凝土平均应变 (8)4.3.4 挠度 (8)4.3.5 裂缝 (9)4.4 裂缝发展及破坏形态 (9)5. 试验数据处理与分析 (10)5.1 试验原始资料的整理 (10)5.2 荷载-挠度关系曲线 (10)5.3 弯矩-曲率关系曲线 (12)5.5 正截面承载力分析 (14)5.6 斜截面承载力分析 (15)5.7 构件的承载力分析 (16)6 结论 (16)1. 试验目的（1）观察并掌握适筋梁受弯破坏的力学行为和破坏模式； （2）掌握构件加载过程中裂缝和其他现象的描述和记录方法； （3）掌握对实验数据的处理和分析方法；（4）学会利用数据分析实验过程中的现象，尤其是与理论预期有较大偏差的现象； （5）通过撰写实验报告的过程，加深对混凝土结构适筋梁构件受弯性能的理解。
2. 试件设计2.1 材料和试件尺寸（1）钢筋：纵筋HPB335、箍筋HPB235 （2）混凝土强度等级：C20（3）试件尺寸（矩形截面）：b ×h ×l ＝120×200×1800mm2.2 试件设计（1）试件设计的依据根据梁正截面受压区相对高度ξ和界限受压区相对高度b ξ的比较可以判断出受弯构件的类型：当b ξξ≤时，为适筋梁。
5混凝土结构实验项目任务书、指导书
扬州大学建筑科学与工程学院实验任务书1.1 钢筋混凝土简支单筋梁的设计1.1.1 实验目的1.在学习钢筋混凝土受弯构件正截面受力性能的基础上，通过钢筋混凝土简支梁的设计，进一步加强对钢筋混凝土梁受弯性能、正截面承载力计算理论的理解。
2.学习适筋梁、超筋梁和少筋梁的配筋设计，计算破坏荷载。
3.学习钢筋混凝土受弯构件斜截面抗剪承载力验算的方法。
4.了解并掌握钢筋混凝土构件的制作过程。
1.1.2 实验内容1.设计钢筋混凝土简支单筋梁，使之在实验室提供的加载条件下能按照预定的破坏形态实现少筋、适筋和超筋破坏中的一种。
2.确定该试件的混凝土强度等级、跨度及截面尺寸、纵筋、箍筋。
3.根据前期“土木工程材料”试验中混凝土配合比设计，确定水泥、砂、石子的用量及水灰比。
4.绘出详细的简支梁的模板图、钢筋下料图。
5.验算该试件的斜截面受剪承载力。
1.1.3 实验设备及材料1.加载设备在加荷架中，用千斤顶通过分配梁在实验梁跨间实现两点同步对称加载，使简支梁在跨中形成一段纯弯区段（梁的自重影响小）。
2.材料⑴钢筋：纵筋及箍筋同“材料力学”实验模块中的“拉伸实验”的试件，钢筋的力学性能数据取“拉伸实验”的测试结果。
⑵水泥： P.O 32.5普通硅酸盐水泥（或复合硅酸盐水泥）⑶粗骨料：粒径10～15mm碎石⑷细骨料：中砂（含水率待测）3.模具⑴实验室提供高150mm，宽100mm，长度1200mm的模具，用以制作试件；⑵标准立方体试件模具3个。
1.1.4 实验要求1.混凝土的配合比采用“土木工程材料”实验模块中混凝土配合比的设计结果。
2.提交设计计算书一份每人提交设计计算书一份，应包括自己设计试件的详细计算内容以及计算方法、参考文献等（破坏形式选用少筋、适筋和超筋破坏中的一种）。
3.独立完成，严禁抄袭、“参考”。
1.1.5 参考文献1.《混凝土结构与砌体结构》2.《普通混凝土配合比设计规程》JGJ 55-20003.《土木工程材料》，湖南大学等四校合编，中国建筑工业出版社4.《土木工程结构试验与检测》，周明华主编，东南大学出版社，2002年5.《混凝土结构实验方法标准》GB50152-921.2 钢筋混凝土简支单筋梁的制作与养护1.2.1 实验目的1.通过对钢筋混凝土简支梁的制作与养护，了解并掌握混凝土构件制作的工艺过程、养护方法以及技术要求。
混凝土梁实验报告-清华大学
钢纤维混凝土梁实验报告一、实验目的1.在学习钢筋混凝土受弯构件正截面受弯性能、斜截面受剪性能以及钢筋的布置的基础上，通过钢筋混凝土简支梁的设计、制作和受弯全过程的试验，对受弯承载力、刚度和裂缝进行测定，并对破坏形态进行观测，进一步加强对钢筋混凝土梁受弯性能、正截面承载力计算理论、裂缝及变形性能的理解。
2.学习适筋梁、超筋梁和少筋梁的配筋，计算破坏荷载，观测破坏形态和挠度，裂缝开展和分布情况。
3.学习钢筋混凝土截面抗剪验算的方法。
4.了解并掌握钢筋混凝土构件的制作过程。
5.了解常用结构试验仪器的使用方法。
6.初步掌握结构试验测量数据的整理和分析，试验分析报告的撰写。
7.以钢纤维混凝土的资料查找、钢纤维混凝土梁的制作及试验，培养对结构试验的兴趣，了解结构试验的前沿，并锻炼资料的自主查找学习能力。
二、实验要求1.设计钢纤维混凝土单筋简支梁，使之在试验室提供的加载条件下破坏，观察破坏的全过程。
2.利用试验室提供的材料和试验器具，自己动手制作混凝土构件。
3.对制作试件的开裂荷载、破坏荷载以及受力性能进行预测。
4.混凝土构件加载试验，验证预测结果。
三、实验设计一）梁基本参数的选择1.试验梁的几何尺寸：a)梁截面尺寸：b×h=100mm×150mm；b)梁的跨度：l=1000mm；c)保护层厚度：c=15mm；2.钢筋型号：HRB335：a)钢筋直径：d=6mm；b)钢筋的抗拉强度设计值：f y=300N/mm2；c)钢筋的抗压强度设计值：f y’=300N/mm2；3.钢纤维混凝土等级：CF25：a)钢纤维混凝土轴心抗压强度设计值：f fc=11.9 N/mm2；b)基体混凝土轴心抗拉强度标准值：f t=1.27N/mm2；4.钢纤维几何尺寸：a)钢纤维长度：l f=30mm;b)钢纤维直径（等效直径）：d f=0.6mm二）配合比及材料用量通过查阅相关钢纤维混凝土配合比设计的论文，试验用钢纤维混凝土配合比设计如下所示：a)设计要求：i.钢纤维混凝土强度为CF25；ii.维勃稠度为20s；b)材料选择：i.水泥强度，以大二建筑材料实验28d实测水泥强度42.5MPa计算；ii.水灰比为0.566；iii.砂率为53.0%，粗骨料为最大粒径为20mm的碎石，细骨料为细砂；iV.钢纤维体积率为1.8%；c)用量：i.试验梁尺寸为100mmx150mmx1000mm；ii.测试试块为100mm立方体试块，一共三个；iii.混凝土用量为0.0180m3；iV.考虑到搅拌混凝土过程及浇筑过程中混凝土的损失，取扩大系数为1.25；V.混凝土实际用量：0.0180x1.25=0.0225m3；Vi.混凝土配合材料用量表：项目水泥砂石水钢纤维混凝土材料用量kg/m3 321.56 962.60 853.63 182.00 140.40实际浇筑混凝土的时候，由于为了方便搅拌，所以多加入了1.2kg的水，所以实际的材料用量表应当作出调整，如下所示：项目水泥砂石水钢纤维混凝土材料用量kg/m3 321.56 962.60 853.63 235.29 140.40 材料实际用量kg 7.24 21.66 19.21 5.3 3.16三）钢筋配置及用量试验梁钢筋配置设计如下：♦纵向受拉筋为3根直径6mm的HRB335钢筋♦上部架立筋为2根直径6mm的HPB235钢筋♦箍筋配置：因梁尺寸较小，不必做抗剪配筋计算，箍筋配置试配为φ6-100的HPB235级钢筋，经验算，满足规范要求。
实验4 简支钢筋混凝土梁的破坏实验
试验四简支钢筋混凝土梁的破坏实验（综合设计型实验）一、实验目的：对一个已知的待检测构件—钢筋混凝土简支梁进行分析计算，根据其计算结果设计实验方案并组织整个实验，然后整理出完整的实验结果，将实际结果与理论计算值进行比较，判断该梁是否达到设计要求。
通过本试验，达到了解并掌握一个完整结构实验过程的目的。
二、试件：示的加载图式进行计算)：i.梁的开裂荷载、极限荷载；ii.梁在开裂时刻的混凝土的跨中最大拉应变；iii.梁在开裂及极限荷载下的钢筋的跨中最大拉应变；iv.梁在极限荷载下的跨中挠度；v.梁的破坏过程及破坏形态。
2．根据计算的开裂荷载和破坏荷载，确定加载程序；3．布置应变测点，具体测试内容如下：i．测定钢筋混凝土梁在纯弯段的应力最大截面的应变分布情况；ii．测定弯剪共同作用段的平面应力状态下的主应力大小及方向；测定受拉钢筋应变；也可以不等距。
不等距主要是外密里疏，以便测出较大的应变，具有较好的精度，如图3所示；ii.对于梁的斜截面，其主应力和剪应力的大小和方向未知，要测量主应力大小和方向及剪应力时，应布置45︒或60︒的平面三向应变测点，如图4所示；iii.梁两面布置的测点要相互对应。
2.挠度测点布置：图 4 三向应变量测测点布置图五、实验加载程序的确定：根据理论计算的开裂及破坏荷载，并按照《混凝土结构实验方法标准》GB50152-92的规范要求确定加载程序：1．预载：取开裂荷载的70%进行加载，循环三次，消除结构间的间隙，并在加载的同时观察各测试仪器是否正常工作，如发现异常情况，及时排除故障，以保证测试数据的准确。
2．采用分级加载，取1kN作为零荷载，然后以破坏荷载的20%为一级进行加载，加至开裂荷载的90%以后，按开裂荷载的10%为一级加载，测定梁的开裂荷载；开裂后按破坏荷载的20%加载，加至90%的破坏荷载之后，按破坏荷载的10%加载，测定梁的破坏荷载；或可以缓慢加载直至结构破坏，当压力机指示荷载不再增加时即为其破坏荷载。
适筋梁跨中单点加载受弯破坏梁
适筋梁跨中单点加载受弯破坏梁1、实验目的：通过适筋梁三分点加载受弯破坏实验，认识混凝土结构构件的受力全过程、加深对混凝土结构基本构件受力性能的理解和掌握，了解、掌握混凝土受弯和受压构件基本性能的试验方法。
要求：1）参加并完成规定的实验项目内容，理解和掌握钢筋混凝土构件的实验方法和实验结果，过实践掌握试件的设计、实验结果整理和实验报告的撰写。
2）在学习钢筋混凝土受弯构件正截面受力性能的基础上，通过钢筋混凝土简支梁的设计、制作和受弯全过程的实验，对受弯承载力、刚度和裂缝进行测定，并对破坏形态进行观测，进一步加强对钢筋混凝土梁受弯性能、正截面承载力计算理论、裂缝及变形性能的理解。
3）写出实验报告。
2、实验内容：（1）按小组参加实验，观察分级荷载下适筋梁试件受弯破坏的全过程，观测裂缝的产生并绘制裂缝分布和破坏形式示意图，记录开裂荷载，观测梁的破坏形式。
（2）肉眼观察裂缝的产生与发展，并用笔在刷白的试件上画出裂缝的发展，测出裂缝宽度和间距，试验结束后手工绘制裂缝展开图，作裂缝分析；（3）获取材料试验数据，计算钢筋、混凝土强度等指标；（4）电脑记录试验全过程的数据，根据荷载、应变、位移等数据绘制荷载挠度曲线图、荷载-曲率关系曲线、荷载-总进应变关系曲线等，并进行钢筋混凝土适筋梁正、斜截面受弯承载力分析，完成试验报告。
（5）并与适筋梁跨中单点加载受弯破坏实验进行对比、试件介绍试件设计图纸及相应说明1、试件设计：试件设计要求：试件在规定的荷载作用下，能够或只能发生规定的破坏形式，不会发生其他形式的破坏。
对于受弯破坏梁，按三分点加载和跨中单点加载两种情况，验算跨中正截面抗弯承载力和受剪区段斜截面抗剪承载力，对于抗剪承载力的荷载应为抗弯承载力的荷载的 1.9倍（适筋梁）。
世軌火f谢蘇）下磁&为锻坏VL£ OU灘j TWMt^ZtSOiMLU 下部耐加曲4.C^WAtHHEtt相耳》哄试件主要参数：1）构件尺寸（矩形截面）：b x h x l=100mm< 150m M 1400mm;2）混凝土强度等级：C25;3）纵向受拉钢筋：2①14;4）箍筋：场@75;5）纵向受压：208;6）梁的配筋图如附图2所示2、试件制作：1）材料准备，钢筋下料、制作，其他材料；2）应变测点布置，应变片粘贴、保护等；3）钢筋绑扎，支模板，浇捣混凝土；4）养护。
同济大学混凝土实验——适筋梁方案设计
适筋梁受弯性能试验方案小组成员：姓名：学号：姓名：学号：指导老师：任课教师：日期：适筋梁受弯破坏试验设计方案一、适筋梁受弯破坏过程：当梁中纵向受力钢筋的配筋率适中时，梁正截面受弯破坏过程表现为典型的三个阶段。
第一阶段——弹性阶段（I阶段）：当荷载较小时，混凝土梁如同两种弹性材料组成的组合梁，梁截面的应力呈线性分布，卸载后几乎无残余变形。
当梁受拉区混凝土的最大拉应力达到混凝土的抗拉强度，且最大的混凝土拉应变超过混凝土的极限受拉应变时，在纯弯段某一薄弱截面出现首条垂直裂缝。
梁开裂标志着第一阶段的结束。
此时，梁纯弯段截面承担的弯矩M cr称为开裂弯矩。
第二阶段——带裂缝工作阶段（II 阶段）：梁开裂后，裂缝处混凝土退出工作，钢筋应力激增，且通过粘结力向未开裂的混凝土传递拉应力，使得梁中继续出现拉裂缝。
压区混凝土中压应力也由线性分布转化为非线性分布。
当受拉钢筋屈服时标志着第二阶段的结束。
此时梁纯弯段截面承担的弯矩M y称为屈服弯矩。
第三阶段——破坏阶段（III阶段）：钢筋屈服后，在很小的荷载增量下，梁会产生很大的变形。
裂缝的高度和宽度进一步发展，中和轴不断上移，压区混凝土应力分布曲线渐趋丰满。
当受压区混凝土的最大压应变达到混凝土的极限压应变时，压区混凝土压碎，梁正截面受弯破坏。
此时，梁承担的弯矩M u称为极限弯矩。
适筋梁的破坏始于纵筋屈服，终于混凝土压碎。
整个过程要经历相当大的变形，破坏前有明显的预兆。
这种破坏称为适筋破坏，属于延性破坏。
二、实验目的：（1）通过实践掌握试件的设计、实验结果整理的方法。
（2）加深对混凝土基本构建受力性能的理解。
（3）更直观的了解适筋梁受弯破坏形态及裂缝发展情况。
（4）验证适筋梁破坏过程中的平截面假定。
（5）对比实验值与计算理论值，从而更好地掌握设计的原理。
三、 实验装置：图1为本方案进行梁受弯性能试验采用的加载装置，加载设备为千斤顶。
采用两点集中力加载，以便于在跨中形成纯弯段。
混凝土适筋梁试验方案
《混凝土结构基本原理》试验课程作业混凝土受弯构件适筋梁破坏试验方案试验名称 混凝土受弯构件适筋梁破坏试验 试验课教师 姓名 学号手机号任课教师 日期L ENGINEERING1. 试验目的通过观察混凝土适筋梁受弯破坏的全过程，认识混凝土适筋梁的受弯性能；理解和掌握钢筋混凝土适筋梁受弯构件的试验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。
通过试验加深对混凝土机构基本构件的受力性能的理解。
2. 试件设计2.1 材料和试件尺寸试件尺寸：b ×h ×l=100×150×1400；混凝土强度等级：C25 f c =11.9MPa ；f t =1.27MPa ； 纵向受拉钢筋种类：HRB335；箍筋的种类：HPB235（纯弯段无箍筋）； 纵向钢筋混凝土保护层厚度：15mm ；2.2 试件设计2.2.1试件设计的基本原理及依据根据梁正截面受压区相对高度ε和界限受压区相对高度εb 的比较可以判断出受弯构件的类型，当ε≤εb 时，为适筋梁；当ε≥εb 时为超筋梁。
界限受压区相对高度εb 按下式计算：Esf y0033.018.0b +=ε其中在进行受弯试件梁设计的时候，f y 、Es 分别取《混凝土结构设计规范》规定的钢筋受拉强度标准值和弹性模量；进行受弯试件梁加载设计时，f y 、Es 分别取钢筋试件试验得到钢筋受拉屈服强度标准值和弹性模量。
为满足发生适筋破坏，应有以下配筋率的要求：min b ρρρ<<其中，min 0.45t y f f ρ=，1t b b yf f αρε=。
同时，为保证承剪段不发生受剪破坏，有受剪承载力要求：max 001.751sv u cs t yv A V V V f bh f h sλ≤==++ 按《混凝土结构基本原理（第二版）》第五章第七节相关知识，有以下正截面承载力相关公式：1100(h)(h )22c y s u c y s f bx f A x x M M f bx f A αα=⎧⎪⎨==-=-⎪⎩ 2.2.2试件的主要参数配筋图如下图1 适筋梁构造配筋图 表1 少筋梁受弯试件的配筋试件编号截面尺寸配筋情况LA —1100150mm mm ⨯①② ③212φ 28φ 6@50(2)φ2.3 试件的制作将试件按照设计方案及标准方法制作好，并按照规定的养护情况养护至规定龄期。
