主变本体瓦斯继电器取气方法培训
主变有载瓦斯继电器放气方法陆川巡维中心讲课文档
现在六页，总共十五页。
• 3、准备工具： • （1）一字螺丝刀一把
• （2）小扳手一把
• （3）干抹布或面巾纸一块 • （4）3米绝缘梯一把
现在七页，总共十五页。
• 4、如右图所示： • 首先打开防雨罩 • 放气操作均应在足够
安全的距离内操作。
主变有载瓦斯继电器放气方法陆川巡维中心
现在一页，总共十五页。
• 一、根据DL 572-2010 电力变压器运行规程：瓦
斯保护信号动作时，应立即对变压器进行检查，查明 动作的原因，是否因积聚空气、油位降低、二次回路 故障或是变压器内部故障造成的。如气体继电器内有 气体，则应记录气量，观察气体的颜色及试验是否可 燃，并取气样及油样做色谱分析，可根据有关规程和 导则判断变压器的故障性质
现在十一页，总共十五页。
• 8、首先用手扭下放气
• 阀门盖，然后再用手或
• 小扳手缓慢打开（逆 • 时针）总放气阀门。
总放气 阀门
现在十二页，总共十五页。
• 9、通过观察窗可以 看到油面在缓慢升高，
气体在缓慢放出。 • 但关闭总放气阀门。 • 观察瓦斯继电器油位
现在十五页，总共十五页。
观察窗
现在八页，总共十五页。
防雨罩
• 5、用一字螺丝刀扭开 瓦斯继电器顶盖螺丝。
现在九页，总共十五页。
探针：手动试 验跳闸按钮（
需将红盖扭下）
• 6、打开顶盖。 （图示放气阀门盖已扭下）
二次接线柱
现在十页，总共十五页。
总放气 阀门
放气阀门
• 7、用干抹布或面巾纸 覆盖二次接线柱，严防 在放气操作过程中误碰 二次接线，造成瓦斯保 护误动作。
主变瓦斯取气样操作方法
二、取气的具体操作方法
5、旋开瓦斯取气盒 上部的排气阀门的外 盖，装上取气辅助装 置（铜质零件），稍 稍打开阀门，用瓦斯 取气盒内气体冲洗管 道（1秒即可），立 刻关闭阀门并套上胶 帽；
二、取气的具体操作方法
5、旋开瓦斯取气盒 上部的排气阀门的外 盖，装上取气辅助装 置（铜质零件），稍 稍打开阀门，用瓦斯 取气盒内气体冲洗管 道（1秒即可），立 刻关闭阀门并套上胶 帽；
要将集合在瓦斯顶部的气体引下来就必须将瓦斯与取气盒之间的连管的油完全排掉及取气盒处部分油部分排掉排油方法是将取气盒底部阀门打开打开了排气通道瓦斯处的气体就在油压下经引接管道引至取气盒的顶部当引接管道重新出油时说明瓦斯处气体已完全引至取气盒处此时关闭取气盒的底部阀门可读取取气盒处的气二取气的具体操作方法1确保瓦斯取气盒上部引接管处阀门上部左侧位置在打开状态要求运行时为常开状态打开瓦斯取气盒窥视镜的保护外罩要求运行时为覆盖保护状二取气的具体操作方法2旋开瓦斯取气盒下部放油阀的外盖打开阀门排取气盒内的油容器盛装二取气的具体操作方法3待将引下管的油从窥视镜处观察到随着逐步排油上部瓦斯处集合气逐渐引至下部瓦斯取气盒处当引下管再次出油时说明瓦斯处气体已全部引下来若当瓦斯取气盒下部油接近排完但引下管仍出油时说明瓦斯处还有气体可不理会先执行下一步二取气的具体操作方法4用少量瓦斯处的油或主变本体油湿润针筒芯塞后放入针筒来回活动几次使针筒整体密封良好将针筒芯塞推至零位套上胶帽并插入双头针可在瓦斯取气盒排油时完成
一、主变产气理论和瓦斯集气理论
运行中变压器内部可能有局部过热或局部放电两种形式的故障，故障时故障点 周围的变压器油和固体绝缘材料因发热而产生气体，其中大部分气体不断溶入油 中，但当故障发展较快，产生的气体较多来不及溶解或饱和而逸散往油枕方向跑， 当跑至瓦斯处，由于瓦斯顶部突出，高于油枕与本体的连接管道，气体肯定是集合 于瓦斯顶部处，在油枕油压下意往瓦斯取气盒方向跑，但由于瓦斯与取气盒之间的 连管及取气盒均充满油，阻止气体的运动方向，气体无法引至取气盒。要将集合在 瓦斯顶部的气体引下来，就必须将瓦斯与取气盒之间的连管的油完全排掉及取气盒 处部分油部分排掉，排油方法是将取气盒底部阀门打开，打开了排气通道，瓦斯处 的气体就在油压下经引接管道引至取气盒的顶部，当引接管道重新出油时，说明瓦 斯处气体已完全引至取气盒处，此时关闭取气盒的底部阀门，可读取取气盒处的气 量。
主变有载瓦斯继电器放气方法陆巡维中心

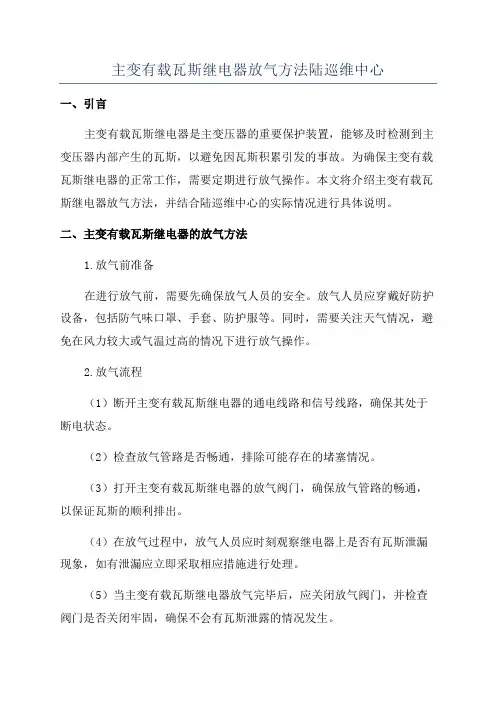

主变有载瓦斯继电器放气方法陆巡维中心一、引言主变有载瓦斯继电器是主变压器的重要保护装置，能够及时检测到主变压器内部产生的瓦斯，以避免因瓦斯积累引发的事故。
为确保主变有载瓦斯继电器的正常工作，需要定期进行放气操作。
本文将介绍主变有载瓦斯继电器放气方法，并结合陆巡维中心的实际情况进行具体说明。
二、主变有载瓦斯继电器的放气方法1.放气前准备在进行放气前，需要先确保放气人员的安全。
放气人员应穿戴好防护设备，包括防气味口罩、手套、防护服等。
同时，需要关注天气情况，避免在风力较大或气温过高的情况下进行放气操作。
2.放气流程（1）断开主变有载瓦斯继电器的通电线路和信号线路，确保其处于断电状态。
（2）检查放气管路是否畅通，排除可能存在的堵塞情况。
（3）打开主变有载瓦斯继电器的放气阀门，确保放气管路的畅通，以保证瓦斯的顺利排出。
（4）在放气过程中，放气人员应时刻观察继电器上是否有瓦斯泄漏现象，如有泄漏应立即采取相应措施进行处理。
（5）当主变有载瓦斯继电器放气完毕后，应关闭放气阀门，并检查阀门是否关闭牢固，确保不会有瓦斯泄露的情况发生。
（6）放气后，应将主变有载瓦斯继电器进行清洁，以保持其表面洁净，并加强润滑工作，使其运行更加灵活。
三、主变有载瓦斯继电器放气方法在陆巡维中心的应用陆巡维中心是一家专业从事电力设备巡检和维护的机构，主要负责对主变压器等设备进行定期巡视和维护工作。
在维护过程中，主变有载瓦斯继电器的放气是一个重要的环节。
根据陆巡维中心的实际情况，放气操作一般会安排在主变停电维护期间进行，以避免放气过程中对系统运行的影响。
在进行放气操作前，维护人员会先检查继电器的电源和信号线路是否断开，确保操作的安全性。
陆巡维中心采用的主变有载瓦斯继电器放气方法与前文所介绍的方法相同，包括放气管路的检查、放气阀门的打开和关闭以及继电器的清洁和润滑工作。
维护人员在放气过程中会仔细观察继电器的情况，确保没有异常泄漏的现象，并及时处理任何问题。
瓦斯继电器放气方法
瓦斯继电器放气方法
瓦斯继电器放气的方法主要有以下几种：
1. 使用专业工具：使用瓦斯继电器放气针或专门的瓦斯继电器放气工具，将其插入继电器的放气孔中，旋转工具，逐渐放出继电器内的气体。
2. 手动放气：有些瓦斯继电器上会有手动放气装置，可以通过拧转装置或按压按钮等方式进行放气。
具体步骤需根据继电器的型号和说明书进行操作。
3. 断电放气：将继电器的电源断开，待放电等一段时间后，继电器内的气体会自然排出。
这种方法适用于一些简单的继电器。
无论使用哪种放气方法，都需要注意安全。
在操作前，确保已经了解了相关的安全知识和操作方法。
另外，如果不熟悉或不确定的情况下，最好请专业人员进行操作。
瓦斯继电器放气流程
不停电瓦斯继电器放气业务流程 瓦斯继电器中的气体来源主要包括变压器内部发生故障导致变压器油分解产生的气体以及变压器检修后未排尽的残留气体。
如果瓦斯继电器内集聚的气体过多，可能会导致瓦斯保护动作，从而影响正常运行，因此需要对瓦斯继电器进行放气处理。
瓦斯继电器包括有载调压开关瓦斯继电器和主变本体瓦斯继电器，其结构图如图1所示。
图1 瓦斯继电器结构图流程一：准备工器具工作前准备好扳手，抹布，安全帽等工具。
流程二：将重瓦斯保护改接信号放气前向调度申请将相应的重瓦斯保护由跳闸改接信号，取下对应保护压板。
流程三：瓦斯继电器放气1.打开瓦斯继电器外罩，并取下放气塞堵头，如图2所示。
图2 打开瓦斯继电器外罩，取下放气塞堵头2.拧开瓦斯继电器放气阀进行放气，方法为缓慢拧松放气阀螺栓，如图3所示，但注意不要拧开，松紧度以听到放气声为宜，放气时禁止触碰接线桩头和红色盖子的探针。
图3 拧开瓦斯继电器放气阀进行放气3.当放气塞中放出油时，说明瓦斯继电器中已无气体，此时应将放气阀拧紧，然后旋上放气塞堵头，并用抹布将油渍清理干净，紧固外罩螺栓。
流程四：将重瓦斯保护改接跳闸放气结束检查非电量保护装置无动作及异常信号后，向调度申请将重瓦斯保护由信号改接跳闸，放上对应保护压板；如有动作信号，应当先将保护动作信号复归，完成后与监控核对信号并汇报调度。
流程五：清理现场，填写记录对现场进行清理，整理工器具，填写工作记录，办理工作终结手续。
危险点分析及安全注意事项：1.由于本项作业为不停电作业，因此作业时应与周围带电设备保持足够的安全距离，防止误触碰带电设备。
2.应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。
3.瓦斯继电器一般位于高处，高处作业应当系好安全带，戴好安全帽，如使用梯子，则梯子应当有人扶持。
4.瓦斯继电器的探针用于跳闸试验，作业时禁止按下。
5.瓦斯继电器接线桩头带电，作业时禁止接触。
6.投退保护压板应注意，防止投退错误。
主变本体瓦斯继电器取气方法 PPT课件
编制人：郭志斌 永安市供电有限公司
2014年4月
目录
1、瓦斯继电器取气样基本知识 2、瓦斯继电器主要构造及动作原理 2、瓦斯继电器中气体的来源 3、瓦斯取气准备工作及注意事项 4、瓦斯继电器取气样步骤 5、集气盒取气样步骤 6、气样运输保存注意事项 7、气样的现场初步判断
变压器正常工作时，瓦斯继电器内部是充满变压器油的。内部空气应 当被检修排除,当变压器在运行中出现故障时，故障点处的变压器油被分解， 其产生的气体在气体继电器内聚集并使瓦斯继电器动作 。为了判断是检修 时未排尽的残留空气还是内部故障产生的气体，当出现主变本体瓦斯动作时， 应取气样进行色谱分析。这些气体的组分和含量是判断设备是否存在故障及 故障性质的重要依据之一。为减少不同组分有不同回溶率的影响，必须在尽 可能短的时间内取出气样，并尽快分析 ，从而判断变压器内部故障的性质 及故障的严重程度、发展速度与趋势。
4.主变排油注氮装置--启动方式
防爆防火启动： 断路器跳闸+重瓦斯动作+变压器超压（超过压力释放阀和压
力控制器设定值） 排油、断流，排油3秒后注氮 灭火启动： 断路器跳闸+重瓦斯动作+火灾探测报警（任一温感火灾探测
器探测到火灾） 排油、断流、排油20秒后注氮 手动启动： 断路器跳闸+手动启动设置开关+手动启动确认按钮 过程同防爆防火。 在自动启动不可靠情况下或紧急情况下可手动启动
乳胶软管、注射器胶帽、医用三通阀各一、适量本体油； 2、取气样前注意事项：
注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。取样 前应用设备本体油润湿注射器，以保证注射器滑润和密封 。
乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接。
瓦斯继电器放气流程
不停电瓦斯继电器放气业务流程瓦斯继电器中的气体来源主要包括变压器内部发生故障导致变压器油分解产生的气体以及变压器检修后未排尽的残留气体。
如果瓦斯继电器内集聚的气体过多，可能会导致瓦斯保护动作，从而影响正常运行，因此需要对瓦斯继电器进行放气处理。
瓦斯继电器包括有载调压开关瓦斯继电器和主变本体瓦斯继电器，其结构图如图1所示。
图1 瓦斯继电器结构图变电运维业务流程讲堂流程一：准备工器具工作前准备好扳手，抹布，安全帽等工具。
流程二：将重瓦斯保护改接信号放气前向调度申请将相应的重瓦斯保护由跳闸改接信号，取下对应保护压板。
流程三：瓦斯继电器放气1.打开瓦斯继电器外罩，并取下放气塞堵头，如图2所示。
图2 打开瓦斯继电器外罩，取下放气塞堵头2.拧开瓦斯继电器放气阀进行放气，方法为缓慢拧松放气阀螺栓，如图3所示，但注意不要拧开，松紧度以听到放气声为宜，放气时禁止触碰接线桩头和红色盖子的探针。
图3 拧开瓦斯继电器放气阀进行放气3.当放气塞中放出油时，说明瓦斯继电器中已无气体，此时应将放气阀拧紧，然后旋上放气塞堵头，并用抹布将油渍清理干净，紧固外罩螺栓。
流程四：将重瓦斯保护改接跳闸放气结束检查非电量保护装置无动作及异常信号后，向调度申请将重瓦斯保护由信号改接跳闸，放上对应保护压板；如有动作信号，应当先将保护动作信号复归，完成后与监控核对信号并汇报调度。
流程五：清理现场，填写记录对现场进行清理，整理工器具，填写工作记录，办理工作终结手续。
危险点分析及安全注意事项：1.由于本项作业为不停电作业，因此作业时应与周围带电设备保持足够的安全距离，防止误触碰带电设备。
2.应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。
3.瓦斯继电器一般位于高处，高处作业应当系好安全带，戴好安全帽，如使用梯子，则梯子应当有人扶持。
4.瓦斯继电器的探针用于跳闸试验，作业时禁止按下。
5.瓦斯继电器接线桩头带电，作业时禁止接触。
变电站主变有载调压瓦斯继电器在线排气的解决方法
变电站主变有载调压瓦斯继电器在线排气的解决方法发表时间：2019-09-18T09:28:31.583Z 来源：《电力设备》2019年第7期作者：张加洪杨叶奎[导读] 摘要：变电站系统中，研究解决在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除因主变调压动作而发生主变保护有载调压轻瓦斯的告警信号，保障电网的安全可靠运行，该排（取）气盒解决方法简单方便、安全可靠，无需待主变停电时才能人为排除故障气体,因此可以加大对其的推广应用，本文就此加以简要的分析与论述。
（贵州电网有限责任公司铜仁思南供电局贵州铜仁南 565100）摘要：变电站系统中，研究解决在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除因主变调压动作而发生主变保护有载调压轻瓦斯的告警信号，保障电网的安全可靠运行，该排（取）气盒解决方法简单方便、安全可靠，无需待主变停电时才能人为排除故障气体,因此可以加大对其的推广应用，本文就此加以简要的分析与论述。
关键词：变电站；瓦斯继电器；在线排气一、变电站主变有载调压瓦斯继电器的作用瓦斯继电器是用于预防瓦斯事故的保护装置，在电力系统中，瓦斯继电器通常安装在储油罐与油箱之间的管道中，当变压器内部发生故障时，使变压器油分解产生气体或者涌动，触发接通指定的控制回路，并及时发出信号，故障程度越严重，所产生的瓦斯气体越多，流速就越快，根据瓦斯程度不同，分为轻瓦斯和重瓦斯，重瓦斯情况下，保护元件自动切除变压器，减少事故的损失。
二、传统瓦斯继电器排气样步骤1、瓦斯排气前准备工作及注意事项：1.1排气样器具准备：100ml玻璃注射器、带针头1ml玻璃注射器各一只、医用乳胶软管、注射器胶帽、医用三通阀各一个、适量本体油。
2、排气前注意事项2.1注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。
取样前应用设备本体油润湿注射器，以保证注射器滑润和密封；2.2乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接；2.3取样工作前应认真查看工作现场，办理相关工作许可手续，并将主变本体重瓦斯保护从跳闸改为发信；排气工作中应注意保持人身与带电部位的安全距离，高处作业时还应系好安全带，梯子应有专人扶持，尽可能从集气盒进行气样采集；2.4进行有载气体继电器排气前，应先合上该主变中性点接地刀闸，并将该主变有载瓦斯保护暂时退出运行，工作中要与中性点套管、中低压侧套管保持足够的安全距离，开启气体继电器外盖后要做好绝缘隔离措施，防止操作过程中手指意外触碰到接线端子造成触电。
主变本体瓦斯继电器取气方法培训PPT课件
主变本体瓦斯继电器
原理
瓦斯继电器主要构造及动作
放气塞
接线柱
探针
探针
接线柱
放气塞
有载调压开关瓦斯继电器罩内结构
主变本体瓦斯继电器罩内结构
瓦斯继电器主要构造及动作原理
接线柱
放气塞
探针
开口杯（浮子 轻瓦用）
干簧接点 （轻瓦用）
观察窗
干簧接点 （重瓦用）
油流挡板 （重瓦用）
瓦斯继电器中气体的来源
1、内部故障产气：变压器油是由碳和氢两种元素组成的化合物， 其在主变内起绝缘和冷却作用。正常运行中变压器内部绝缘油由于 受到电场、热、湿度、氧的作用会产生少量的氢、低分子烃类气体 （甲烷、乙烷）、碳的氧化物（CO、CO2），这些气体溶解在油中增 长十分缓慢。但当主变内部发生过热、短路故障时，故障点产生的 高温会将周围的变压器油分解，产生出大量氢气和烃类气体。故障 较为轻微时这些气体就溶解在主变油中，当故障气体不断增长在油 中溶解不下时，气体会从油中析出形成小气泡，如果小气泡数量不 断增多会互相连接形成大气泡并积聚在瓦斯继电器上部，最终导致 轻瓦动作。
瓦斯继电器取气样的基本知识
1、瓦斯继电器的作用：
瓦斯继电器是油浸式变压器上常用的一种重要的保护装置。它安 装在变压器与油枕之间的连接管路中。当变压器内部发生故障时，产生的气 体或造成的油流涌动，会使继电器的接点动作，接通指定的控制回路，并及 时发出信号或自动切除变压器，从而防止故障范围进一步扩大。
瓦斯继电器取气样的基本知识
瓦斯保护：是变压器的主保护 轻瓦斯：反应瓦斯继电器中的气体体积，发信 重瓦斯：反应油、气流速，作用于跳闸能反应 油箱内各种类型故障、油面下降等。 动作流程： 短路---温升----油变气体------气体进入继
主变本体瓦斯继电器取气方法培训PPT课件
瓦斯继电器取气样的基本知识
1、瓦斯继电器的作用：
瓦斯继电器是油浸式变压器上常用的一种重要的保护装置。它安装在 变压器与油枕之间的连接管路中。当变压器内部发生故障时，产生的气体或 造成的油流涌动，会使继电器的接点动作，接通指定的控制回路，并及时发 出信号或自动切除变压器，从而防止故障范围进一步扩大。 2、为什么轻瓦动作后要取气样？
瓦斯继电器取气样的基本知识
瓦斯保护：是变压器的主保护 轻瓦斯：反应瓦斯继电器中的气体体积，发信 重瓦斯：反应油、气流速，作用于跳闸能反应 油箱内各种类型故障、油面下降等。 动作流程： 短路---温升----油变气体------气体进入继电器--
---轻瓦斯接点接通---轻瓦斯报警。
事故严重----温升---油膨胀----冲击继电器挡板---重瓦斯接点闭合---接通跳闸电源跳闸。
主变瓦斯继电器取气样 方法培训
编制人：郭志斌
2014年4月
目录
1、瓦斯继电器取气样基本知识 2、瓦斯继电器主要构造及动作原理 2、瓦斯继电器中气体的来源 3、瓦斯取气准备工作及注意事项 4、瓦斯继电器取气样步骤 5、集气盒取气样步骤 6、气样运输保存注意事项 7、气样的现场初步判断
乳胶软管、注射器胶帽、医用三通阀各一、适量本体油；
2、取气样前注意事项：
注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。取样 前应用设备本体油润湿注射器，以保证注射器滑润和密封 。
乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接。
取样工作前应认真查看工作现场，办理相关工作许可手续，并将主 变本体重瓦保护从跳闸改为发信。取气工作中应注意保持人身与带 电部位的安全距离，高处作业时应系好安全带,梯子应有专人扶持,尽 可能从集气盒进行气样采集。
主变本体瓦斯继电器取气方法培训
主变排油注氮装置--示意图
主变排油注氮装置--主要元件
断流阀：装设于主变油枕与瓦斯继电器之间。当主变箱体内 的油溢出流量超过80L/min时，该断流阀自动关闭，隔断油枕 的油向本体注入，并发出断流阀动作指示信号 温感火灾探测器：共8个，装设于主变箱体上高低压套管旁。 当任一温感火灾探测器检测到主变发生火灾时，该探测器发 出信号，作为本装置灭火启动条件之一 压力控制器：共2个，装设于主变消防柜内。当主变内部发生 故障使得内部油温升高导致油箱内部压力升高至设定值时， 该控制器发出信号，作为本装置防爆防火启动条件之一
气样的现场初步判断
气样取好后，应立即送回色谱试验室进行气相色谱分
析。但有时在现场急需判断气体的性质是故障产生的 可燃性气体，还是检修中未排尽的残留空气（针对新 投运及刚检修投运主变）。此时一般可采用以下方法， 作一个临时判断： 用一支带色谱进样针头1ml注射器，从气样注射器中抽 取约1ml样气，再用一支打火机点着火，将火焰调至45mm2大小，将针头对准打火机火焰，轻轻推动注射器 芯，观察打火机火焰的变化情况，如气样靠近火焰后 火焰迅速增大，则表明该气样为可燃性气体，反之火 焰没有变化，则说明可能是空气或可燃性气体含量很 低。（此方法谨供参考，气样最终结果仍以色谱试验 为准。另试验时应注意安全防火！）
旋下排油塞堵头
旋下放气塞堵头
将乳胶管、三通阀、注射器与放气塞连接取气样
气样运输保存注意事项
1、取好的气样应尽快进行分析，通常油样保
存期不得超过4天，气样保存期应更短些，建 议不超过2天。在运输过程及分析前的放置时 间内，必须保证注射器的芯子不卡涩。 2、取好的气样必须避光保存，在运输过程中 应尽量避免剧烈振荡。气样空运时要避免气压 变化的影响，注射器芯子应留有适量滑动空间。 3、装运气样注射器时最好用专用的防震取样 箱，应防止注射器意外破损，以免影响后续分 析工作。
瓦斯继电器取气培训
第三：注意事项
扭 紧
取气并放弃的过程根据情况会有3次或以上，检修称为“洗管ห้องสมุดไป่ตู้， 最后一次取50-100毫升即可，瓦斯继电器内剩余气体全部放掉并 清洗设备油污，观察瓦斯继电器油位恢复正常，扭紧放气阀和取 气阀。
多点技能，保卫饭碗
瓦斯继电器取气 培训课件
一、设备认知
总放气阀 门
取气及放 气阀门
瓦斯继电器 手动跳闸按 钮；试验时 需取掉红色 顶帽
第二、取气步骤
一、扭下取气阀门
二、套入取气胶套
三、插入取气针管
四、右手轻靠针管抽气管底部； 防止放气时气体冲入针管内将 抽气管冲出
五、两人作业：由另一人员 快速扭松并马上扭紧总放气 阀门
500kV主变压器知识及瓦斯继电器工作原理讲解
分接开关
调压装置
9、压力释放阀
• 当变压器内部发生严重故障而产生大量气体时， 油箱内压力迅速增加，为防止变压器发生爆炸， 油箱上安装压力释放阀。
压力释放阀
• 压力释放阀是用来保护油浸电气设备的装置。即 在变压器油箱内部发生故障时，油箱内的油被分 解、气化，产生大量气体，油箱内压力急剧升高 ，此压力如不及时释放，将造成变压器油箱变形 、甚至爆裂。安装压力释放阀可使变压器在油箱 内部发生故障、压力升高至压力释放阀的开启压 力时，压力释放阀在2ms内迅速开启，使变压器 油箱内的压力很快降低。当压力降到关闭压力值 时，压力释放阀便可靠关闭，使变压器油箱内永 远保持正压，有效地防止外部空气、水份及其他 杂质进入油箱。
油箱
油箱介质
• 原因分析： • 变压器油箱内部绝缘油受热后（油分子膨胀 ，油质量变轻）上升，变压器油箱本体上部 集聚绝缘油温度最高，中部绝缘油温度次之 ，下部绝缘油温度最低。上部温度较高的绝 缘油在自身膨胀和油泵的共同作用下，轻松 地进入到主变冷却器热交换器，被冷却后的 绝缘油（油分子收缩，油质量加重），再加 之油泵的外力作用下，较省力地将冷却后的 绝缘油注入变压器油箱底部。
气体继电器
瓦斯保护作用
• 瓦斯保护是变压器的主要保护，它可以反映油箱 内的一切故障。包括：油箱内的多相短路、绕组 匝间短路、绕组与铁芯或与外壳间的短路、铁芯 故障、油面下降或漏油、分接开关接触不良或导 线焊接不良等。瓦斯保护动作迅速、灵敏可靠而 且结构简单。但是它不能反映油箱外部电路（如 引出线上）的故障，所以不能作为保护变压器内 部故障的唯一保护装置。另外，瓦斯保护也易在 一些外界因素（如地震）的干扰下误动作。轻瓦 斯投信号，重瓦斯投跳闸。
主变压器运行及运行案例分析
瓦斯继电器培训课件
瓦斯继电器培训课件瓦斯继电器培训课件近年来，随着科技的不断发展和人们生活水平的提高，瓦斯继电器在各个领域的应用越来越广泛。
作为一种重要的电气元件，瓦斯继电器在石油化工、电力、交通运输等行业中发挥着重要的作用。
为了更好地了解和掌握瓦斯继电器的原理和应用，许多企事业单位都会组织相关的培训课程。
瓦斯继电器是一种利用瓦斯的压力变化来控制电路开关的装置。
它主要由感应元件、控制电路和输出装置组成。
感应元件是瓦斯继电器的核心部件，它能够根据瓦斯的压力变化产生相应的电信号。
控制电路负责接收感应元件的信号并进行处理，最终控制输出装置的开关状态。
通过这样的工作原理，瓦斯继电器可以实现对瓦斯压力的监测和控制。
在石油化工行业中，瓦斯继电器被广泛应用于石油储罐的安全控制系统中。
石油储罐是储存石油和石油产品的重要设施，其安全性关系到整个工厂的正常运行和员工的生命财产安全。
瓦斯继电器可以监测储罐内部的瓦斯压力，一旦压力超过设定值，继电器就会发出警报并切断电路，防止瓦斯泄漏引发事故。
这种安全控制系统的应用大大提高了石油储罐的安全性和稳定性。
在电力行业中，瓦斯继电器主要用于电力设备的故障检测和保护。
电力设备是电网运行的重要组成部分，其正常运行对于电力系统的稳定性和可靠性至关重要。
瓦斯继电器可以通过监测电力设备内部的瓦斯压力变化来判断设备是否存在故障，并及时采取保护措施。
例如，在变压器中，如果继电器检测到瓦斯压力异常上升，就会发出警报并切断电路，以保护变压器免受进一步损坏。
这种故障检测和保护的机制极大地提高了电力设备的可靠性和安全性。
除了石油化工和电力行业，瓦斯继电器还广泛应用于交通运输领域。
在汽车中，瓦斯继电器可以监测车辆燃料系统中的瓦斯压力，一旦压力异常，继电器就会切断燃料供应，以防止燃料泄漏引发火灾。
在船舶中，瓦斯继电器可以监测船舶燃油系统中的瓦斯压力，一旦压力异常，继电器就会切断燃油供应，以保证船舶安全航行。
这些应用使得交通运输更加安全可靠，减少了事故的发生。
主变瓦斯继电器采气图例操作指导
13、用一只手托住针筒内芯，让继电器内的气 体在压力作用下缓缓压入针筒，注意防止内芯 脱出针筒。
14、取气量约为针筒的刻度40处为适量，这 时应拧紧取气阀门，并取下胶管。
15、用橡胶帽盖拧紧取气嘴的盖子，并盖好瓦斯继电器。
17、将采气后的针筒用报纸或打印纸包住放 置在干燥不受强光照射处。
图例操作指导
——手工采集主变瓦 斯继电器气体样本
1、首先观察瓦斯继电器中有无气泡存在
2、拿出采集气体样本用的针筒
3、检查针筒是否完好并用站内所存变压器油 润滑针筒，试着拉、压活塞内芯。
4、针头部份向上并倾斜约45o，推压针筒内 芯，排出针筒内的气体。
5、推压针筒内芯直至尽头，确保针筒内的气 体全部排出，以免影响采集气体的纯度。
6、打开瓦斯继电器上部的盖子找到取气嘴的 盖子（红色圈部份）
7、逆时针拧开取气嘴的盖子。
8、在取气嘴上套上胶管并确保套牢不漏气。
9、用一只手堵住胶管的另一头防止开启取气 阀门时气体泄漏太快。
10、另一只手逆时针慢慢拧开取气阀门。
11、适当松开胶管的一头让胶管中的空气排 出。
12、将胶管的一头套牢取气用的针筒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进行有载气体继电器排气前，应先合上该主变中性点接地刀闸,并将 该主变有载瓦斯保护暂时退出运行，工作中要与中性点套管、110kV 侧套管保持足够的安全距离，开启气体继电器外盖后要做好绝缘隔 离措施，防止操作过程中手指意外触碰到接线端子造成触电。
精选课件
12
取气样器具
带针头1ml玻璃 注射器
医用三通阀 医用乳胶管
９.３.２.５ 变压器运行中， 若需将气体继电器集气室的 气体排出时， 为防止误碰探针， 造成瓦斯保护跳闸可将 变压器重瓦斯保护切换信号方式；排气结束后， 应将重 瓦斯保护恢复为跳闸方式。
精选课件
5
瓦斯继电器主要构造及动作原理
瓦斯继电器分为两种： 主变本体瓦斯继电器、有载调压开关瓦斯继电器
瓦斯继电器的构成： 主要由外罩、放气塞、探针、开口杯（浮子）、磁铁、干簧接点、重锤、 挡板、接线端子等组成。
精选课件
3
瓦斯继电器取气样的基本知识
1、瓦斯继电器的作用：
瓦斯继电器是油浸式变压器上常用的一种重要的保护装置。它安装在 变压器与油枕之间的连接管路中。当变压器内部发生故障时，产生的气体或 造成的油流涌动，会使继电器的接点动作，接通指定的控制回路，并及时发 出信号或自动切除变压器，从而防止故障范围进一步扩大。
主变瓦斯继电器取气样 方法培训
编制人：郭志斌 永安市供电有限公司
精2选0课1件4年4月
1
目录
1、瓦斯继电器取气样基本知识 2、瓦斯继电器主要构造及动作原理 2、瓦斯继电器中气体的来源 3、瓦斯取气准备工作及注意事项 4、瓦斯继电器取气样步骤 5、集气盒取气样步骤 6、气样运输保存注意事项 7、气样的现场初步判断
精选课件
2
瓦斯继电器取气样的基本知识
瓦斯保护：是变压器的主保护 轻瓦斯：反应瓦斯继电器中的气体体积，发信 重瓦斯：反应油、气流速，作用于跳闸能反应 油箱内各种类型故障、油面下降等。 动作流程： 短路---温升----油变气体------气体进入继电器--
---轻瓦斯接点接通---轻瓦斯报警。
事故严重----温升---油膨胀----冲击继电器挡板---重瓦斯接点闭合---接通跳闸电源跳闸。
大量的气体，这些气体无法立即溶解在油中，就促使油体积剧烈膨胀，油
流被加速形成涌动便向油枕方向运动，冲击继电器重瓦挡板，当油流涌浪
冲击力使挡板运动到某一限定位置时，磁铁使其连接的干簧接点接通，主
变各侧开关跳闸，切断与变压器连精接选课的件 所有电源。
6
瓦斯继电器主要构造及动作原 理
有载调压开关瓦斯继电器
2、检修后未排尽空气：主变进行大修或处理缺陷后，将油注回主
变本体时应将各处进行排气，如果未将各处积气排尽，运行中这些 残留气体形成的气泡在热膨冷缩作用下将向油枕方向移动，最后积 聚在瓦斯继电器上部，最终导致轻瓦动作。
精选课件
11
瓦斯取气样前准备工作及注意事
项
1、取气样器具准备：
100ml玻璃注射器、 带针头1ml玻璃注射器各一支、医用 乳胶软管、注射器胶帽、医用三通阀各一、适量本体油；
2、为什么轻瓦动作后要取气样？ 变压器正常工作时，瓦斯继电器内部是充满变压器油的。内部空气应
当被检修排除,当变压器在运行中出现故障时，故障点处的变压器油被分解， 其产生的气体在气体继电器内聚集并使瓦斯继电器动作 。为了判断是检修 时未排尽的残留空气还是内部故障产生的气体，当出现主变本体瓦斯动作时， 应取气样进行色谱分析。这些气体的组分和含量是判断设备是否存在故障及 故障性质的重要依据之一。为减少不同组分有不同回溶率的影响，必须在尽 可能短的时间内取出气样，并尽快分析 ，从而判断变压器内部故障的性质 及故障的严重程度、发展速度与趋势。
但对于有载调压开关瓦斯继电器轻精选瓦课件动作，由于其与主变本体工作状4况 完全不同则无需取气样，可直接将积气排尽复归信号即可。
瓦斯继电器取气样的基本知识
3、《国网公司十八项反措》有关气体继电器的运行规定
９.3.２.２ 气体继电器应定期校验。 当气体继电器发出 轻瓦斯动作信号时， 应立即检查气体继电器， 及时取气 样检验， 以判明气体成分，同时取油样进行色谱分析， 查明原因及时排除。
2、取气样前注意事项：
注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。取样 前应用设备本体油润湿注射器，以保证注射器滑润和密封 。
乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接。
取样工作前应认真查看工作现场，办理相关工作许可手续，并将主 变本体重瓦保护从跳闸改为发信。取气工作中应注意保持人身与带 电部位的安全距离，高处作业时应系好安全带,梯子应有专人扶持,尽 可能从集气盒进行气样采集。
瓦斯继电器轻瓦动作原理：
当主变内部轻微故障产生气体及检修未排尽的空气积聚在继电器的上 部时，将使继电器开口杯（浮子）因缺油失去浮力，其与重锤之间的平衡 状态被打破，开口杯（浮子）落下来，磁铁使其连接的干簧接点接通，发 出轻瓦动作信号。
瓦斯继电器重Байду номын сангаас动作原理：
当主变内部发生严重故障时，故障点四周变压器油被迅速分解而产生
精选课件
10
瓦斯继电器中气体的来源
1、内部故障产气：变压器油是由碳和氢两种元素组成的化合物， 其在主变内起绝缘和冷却作用。正常运行中变压器内部绝缘油由于 受到电场、热、湿度、氧的作用会产生少量的氢、低分子烃类气体 （甲烷、乙烷）、碳的氧化物（CO、CO2），这些气体溶解在油中 增长十分缓慢。但当主变内部发生过热、短路故障时，故障点产生 的高温会将周围的变压器油分解，产生出大量氢气和烃类气体。故 障较为轻微时这些气体就溶解在主变油中，当故障气体不断增长在 油中溶解不下时，气体会从油中析出形成小气泡，如果小气泡数量 不断增多会互相连接形成大气泡并积聚在瓦斯继电器上部，最终导 致轻瓦动作。
主变本体瓦斯继电器
精选课件
7
瓦斯继电器主要构造及动作原理
放气塞
接线柱
探针
探针
接线柱
放气塞
有载调压开关瓦斯继电器罩内结构
主变本体瓦斯继电器罩内结构
精选课件
8
瓦斯继电器主要构造及动作原理
接线柱
放气塞
精选课件
探针
9
开口杯（浮子 轻瓦用）
干簧接点 （轻瓦用）
观察窗
干簧接点 （重瓦用）
油流挡板 （重瓦用）
