施工组织设计（方案）会签表三标段测量放线专项方案编制人：审核人：审批人：四川省第七建筑工程公司编制日期：2012年6月方案审批表编制人：职务（称）审核人：职务（称）审批人：职务（称）四川省第七建筑工程公司编制日期：2012年6月目录一、编制依据 (4)二、工程概况 (4)三、施工部署 (5)1、施工测量程序 (5)2、施工测量组织工作 (5)3、测量仪器准备 (5)4、管理组织架构 (6)四、主要施工测量控制网 (6)1、坐标及高程引入 (6)2、施工测量组织工作 (7)⑴平面控制网的建立 (7)⑵高程控制网的建立 (7)⑶标高控制 (8)⑷轴线的控制 (8)3、±0.000 以下测量放线 (8)⑴平面放样测量 (8)⑵±0.000以下结构施工中的标高控制 (9)4、±0.000以上施工测量 (10)⑴平面控制的测量 (10)⑵高层控制的测量 (11)5、沉降观测与变形观测 (11)6、测量复核和资料的整理 (12)五、施工管理措施 (12)1、质量保证措施 (12)2、安全保证措施 (14)3、仪器保养和使用制度 (14)一、编制依据1、工程测量规范（GB50026－93）；2、建设单位（成勘院）提供的8#、9#、10#、16#点坐标、高程；3、高新区中和片区新怡花园B区（新华1期）安置房工程三标段工程施工图纸。
二、工程概况1、工程名称：高新区中和片区新怡花园B区（新华1期）安置房工程三标段；2、工程地址：高新区南部园区（成都高新区中和片区红星路南延线东侧）；3、建设单位：成都高投建设开发有限公司；业主代表：李玉川、金中山。
4、监理单位：四川精正建设管理咨询有限公司；总监理工程师：潘杰。
5、设计单位: 四川众恒建筑设计有限责任公司；设计总负责人：赵沅。
6、勘察单位: 成都市勘察测绘研究院；7、施工单位：四川省第七建筑工程公司；项目经理：李强。
8、建筑层数：地下1层，地上18层；9、建筑工程等级：一级；10、结构类型：基础：地下室部分：独立柱基础；主楼部分：筏板基础；主体：地下车库：框架结构；主楼部分：剪力墙结构；11、结构安全等级：二级；12、设计使用年限：50年；13、抗震等级：框架三级，剪力墙三级；抗震烈度：7度三组；14、建筑耐火等级：一级；15、地下室防水等级：二级；抗渗等级：P6；16、停车库防火分类：Ⅰ类；17、场地类别：Ⅱ类；18、建筑抗震类别：丙类；19、防雷级别：二类；20、建筑层高：地下：4.40M ；地上：一层4.40M，以上层高为3.0M；21、建筑±0.000:8#楼482.00；9#楼481.80；10#楼481.35；16#楼481.90；22、建筑总高度：60.90M；23、总建筑面积：约81593平方米。
测量放线施工方案
测量放线施工方案基础、楼层测量放线1)基础测量放线⑴在地面上进行基础定位放线，确定基础中心线和基础边线的位置。
在地面上进行放线时，应先在地面上做好标记，然后在基础中心线和基础边线上进行放线，以确保测量的准确性。
⑵对于高层建筑，应在地面上进行基础定位放线，并在每层楼的基础上进行放线，以确定每层楼的位置和高度。
2)楼层测量放线⑴在每层楼的楼板上进行放线，以确定每个房间的位置和大小。
⑵在每层楼的墙体上进行放线，以确定墙体的位置和大小。
⑶在每层楼的天花板上进行放线，以确定天花板的位置和大小。
3．装饰装修测量放线⑴在装饰装修前，应在墙体、天花板和地面上进行放线，以确定装饰装修的位置和大小。
⑵在装饰装修过程中，应根据实际情况进行调整和修正，以确保装饰装修的准确性和美观性。
四、放线座标图根据测量放线结果，制作放线座标图，标明建筑物的位置和大小，以便后续施工和验收。
座标图应清晰、准确、完整，符合规范要求。
同时，应保存好原始数据和测量记录，以备后续查验。
XXX组团二期工程测量放线施工方案1.标高测量放线根据建设单位给定的标准水准点，向现场内引测标高，并在场地周围及原有建筑物上做好标记。
测量至少两次后，用红漆将标高点描画成三角标记。
完成平面定位和标高引测后，请规划单位、设计单位、监理单位和建设单位验线，并完成签字验收手续。
2.基础测量放线在孔桩开挖之前，使用经纬仪从定位引桩引到井圈上，并以十字轴线为基准，分别定出其它轴线。
在孔桩开挖1米后，使用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。
当人工挖孔桩混凝土浇完后，使用控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。
在地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。
3.楼层放线采用内控点传递法，并在每栋楼设置4个内控点，组成自成体系的矩形控制方格。
在浇筑±0.000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板，并在混凝土达到可上人强度时，用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mm小孔作为标志。
高层房建工程定位测量放线施工方案
高层房建工程定位测量放线施工方案范本1：正式风格一、引言本文档旨在详细描述高层房建工程定位测量放线施工方案，包括项目背景、工程定位测量方法、放线施工步骤等内容，以保证工程施工的准确性和高效性。
二、项目背景项目名称：高层房建工程项目地点：XX市XX区XX街道XX号项目规模：总建筑面积XXX平方米，总楼层数XX层三、工程定位测量方法1. 测量设备使用精密全站仪进行定位测量，全站仪具有高精度和抗干扰的特点，适合复杂环境下使用。
2. 测量基准以项目地块界址桩或附近工程的控制测点作为测量基准点，确保测量数据的准确性。
3. 测量范围包括建筑物外围轮廓、内部隔墙位置、楼层标高、地下管线走向等。
4. 测量步骤（1）确定测量起点：选择建筑物外围的一个明显标志作为起点，如入口门廊等。
（2）测量建筑物外围轮廓：按照建筑设计图纸上的标注进行测量，确保建筑的位置和朝向准确无误。
（3）测量内部隔墙位置：按照设计图纸上的标注，确定内部各个房间的隔墙位置，确保施工精度。
（4）测量楼层标高：使用水准仪进行楼层标高的测量，以保证各楼层之间的高度关系准确。
（5）测量地下管线走向：使用地下管线探测仪进行地下管线的测量和定位，以避免施工过程中对管线的破坏。
四、放线施工步骤1. 设计图纸放线（1）按照设计图纸上的标注，将建筑物外围轮廓放线到实地，确定建筑物的准确位置。
（2）根据设计图纸上的标注，将内部各个房间的隔墙位置放线到实地，确保施工精度。
2. 楼层标高放线（1）根据水准仪测量的楼层标高数据，将每层楼的标高点放线到实地。
（2）根据楼层标高点，沿着楼梯井或电梯井进行楼层标高的放线。
3. 地下管线放线（1）根据地下管线探测仪测量的管线数据，将地下管线的走向和位置放线到实地。
（2）使用探地雷达等工具，对地下管线进行辅助定位和放线。
五、附件1. 设计图纸：包括建筑物外围轮廓和内部隔墙标注。
2. 水准仪测量数据：各楼层的标高数据。
3. 地下管线测量数据：地下管线的走向和位置数据。
高层建筑测量放线施工方案
高层建筑测量放线施工方案1. 引言高层建筑是城市中不可或缺的重要组成部分，它们的建设往往需要精确的测量和放线工作。
本文将介绍一种高层建筑测量放线的施工方案，以确保建筑物在施工过程中符合设计要求。
2. 目标本文的目标是提供一个高效且准确的测量放线方案，确保高层建筑的施工过程中各项要求得以满足。
具体目标包括：•确定建筑物的准确位置和高度•确保建筑物的结构安全•确保建筑物的平面布置符合设计要求3. 测量工具和材料为了完成高层建筑的测量和放线工作，我们需要准备以下工具和材料：•测量仪器：包括全站仪、测量钢尺、水平仪等•测量标志物：例如测量桩、标志线等•文档和图纸：建筑设计图纸、标高图等4. 测量流程以下是高层建筑测量放线的基本流程：4.1 测量前准备在正式开始测量工作前，需要进行一些准备工作，包括：•确认测量仪器的准确性和可用性•准备必要的测量标志物和材料•检查建筑设计图纸和标高图等相关文档的准确性4.2 建筑物定位测量首先，需要确定建筑物在地面的准确位置。
使用全站仪等测量仪器，通过测量一定数量的控制点，确定建筑物的中心点和四个角点的坐标。
4.3 地面勘测在建筑物定位测量完成后，还需进行地面勘测工作，包括确定地面高程、地下管线布置等。
可以使用全站仪测量地面高程，并在地面标记出地下管线的布置情况。
4.4 建筑物高度测量在建筑物定位和地面勘测完成后，需要进行建筑物高度的测量。
可以使用全站仪等仪器，通过测量建筑物顶部和底部的高程，计算出建筑物的实际高度。
4.5 建筑物平面放线建筑物的平面放线是为了确保建筑物在施工过程中的准确布置。
根据建筑设计图纸和标高图，利用测量仪器和标志物进行放线，将建筑物的基本轮廓和主要构件放线到地面上。
4.6 结构放线在建筑物平面放线完成后，需要进行结构放线工作，包括放线柱、墙体、梁、柱等主要构件的放线。
根据建筑设计图纸和标高图，使用测量仪器和标志物，将建筑物的各个构件放线到具体位置。
高层住宅工程测量放线施工方案
高层住宅工程测量放线施工方案一、工程概况本高层住宅工程位于具体地址，总建筑面积为X平方米，地上X 层，地下X层，建筑高度为X米。
结构形式为具体结构类型。
为确保工程施工质量和进度，特制定本测量放线施工方案。
二、编制依据1、《工程测量规范》（GB50026-2020）2、本工程设计图纸及相关技术文件3、业主提供的测量控制点成果三、施工准备1、人员准备成立专门的测量小组，由X名专业测量人员组成，其中组长1 名，组员X 名。
测量人员均需具备相应的资质和丰富的测量经验。
2、仪器准备配备高精度的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器在检定有效期内，且精度满足施工要求。
具体仪器设备如下：全站仪：型号，精度X″水准仪：型号，精度Xmm/km激光铅垂仪：型号，精度X″3、技术准备认真熟悉施工图纸，掌握设计意图，明确各部位的测量要求。
对测量人员进行技术交底，使其了解测量任务、方法和精度要求。
4、现场准备对业主提供的测量控制点进行复测，确认其准确性。
根据施工需要，在施工现场布设测量控制点，并做好保护措施。
四、测量放线工艺流程1、建立平面控制网根据业主提供的控制点，采用全站仪进行导线测量，建立本工程的平面控制网。
控制网的精度应符合《工程测量规范》的要求。
2、建立高程控制网利用业主提供的水准点，采用水准仪进行水准测量，建立本工程的高程控制网。
水准测量应按照二等水准测量的要求进行，闭合差应符合规范要求。
3、基础施工测量在基础施工前，根据平面控制网和设计图纸，放出基础的开挖线。
在基础施工过程中，及时进行标高测量，控制基础的标高和平整度。
4、主体结构施工测量在首层结构施工完成后，将平面控制网引测到首层结构上，并做好标记。
以上层施工时，采用激光铅垂仪将控制点向上传递，然后进行轴线和标高的测量。
5、装饰装修施工测量在装饰装修施工前，根据结构施工时的测量成果，对墙面、地面、顶棚等进行测量放线，确定装饰装修的位置和尺寸。
某高层住宅楼测量放线施工方案

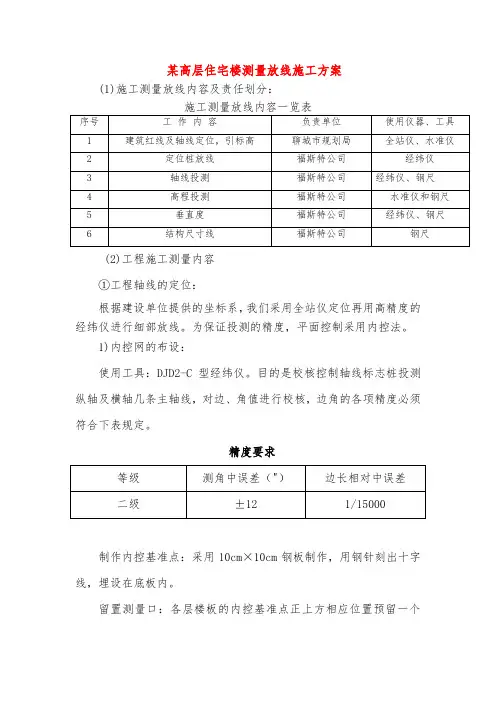

某高层住宅楼测量放线施工方案(1)施工测量放线内容及责任划分：(2)工程施工测量内容①工程轴线的定位：根据建设单位提供的坐标系，我们采用全站仪定位再用高精度的经纬仪进行细部放线。
为保证投测的精度，平面控制采用内控法。
1)内控网的布设：使用工具：DJD2-C型经纬仪。
目的是校核控制轴线标志桩投测纵轴及横轴几条主轴线，对边、角值进行校核，边角的各项精度必须符合下表规定。
精度要求制作内控基准点：采用10cm×10cm钢板制作，用钢针刻出十字线，埋设在底板内。
留置测量口：各层楼板的内控基准点正上方相应位置预留一个150mm×150mm孔洞（以便激光束通孔）。
2)轴线投测方法：仪器采用DZJ3-L1型激光铅直仪及接收靶或线坠。
将DJD2-C型激光经纬仪架设在底板的内控基准点上，接收靶放在投测楼层面的相应预留洞口，将最小光斑的激光束投到接收靶的“十”字交点处。
将检定合格的经纬仪架在接收靶处，依次投测出主轴线。
激光光斑圆的直径允许偏差（指接收靶上的允许偏差）详见下表:激光光斑圆的直径允许偏差本工程从首层底板设置内控基准点，到投测顶层的高度为49.8米，因此，其允许偏差为±5mm。
②高程投测：将城市高程网点标高引到楼前的基座处每隔一定的时间检测一次，以作相互校核。
检测后的数据成果必须加以分析，以保证水准点使用的准确性。
现场高程根据这个点进行投侧。
待施工到首层后，在首层平面易于向上传递标高的位置每区布设一个高程准点，通过往返检测合格后（误差在±3mm内为合格），标注“”红色油漆标记和建筑标高。
利用首层红“”为标高基准，用检定合格的钢尺向上传递，并用红“”作好标记，然后使用DS3水准仪往返检测合格后（误差在±3mm内为合格），将该层标记作为向上层引测的标记。
每层的墙、柱模板拆除后，采用水准仪和钢卷尺在墙、柱上放出该楼层的建筑0.5米线。
③建筑物垂直度控制：采用DJD2-C激光经纬仪及接收靶做轴线投测的过程，同样也是控制建筑物垂直度的过程。
高层建筑测量放线施工方案
高层建筑测量放线施工方案高层建筑测量放线施工方案一、前期准备工作1. 完成对工程图纸的研究和理解，明确施工任务的具体要求。
2. 确定测量放线的起始点和测量参考点，确定测量放线的基准线。
3. 准备必要的测量仪器和工具，包括经纬仪、水平仪、测距仪等。
二、测量放线1. 进行网格放线：根据工程图纸和设计要求，将建筑物分成适当的网格，确定每个网格的位置和尺寸。
2. 确定基准线：选择一个较长且能够保持水平的线段作为基准线，用水平仪进行水平校验，并标注测量点。
3. 进行垂直测量：沿着基准线上的测量点，使用经纬仪对垂直方向进行测量，确定建筑物各个坐标点的位置。
4. 进行水平测量：使用水平仪和测距仪，在地面上确定建筑物各个坐标点的位置，包括地面的水平面和地平线。
5. 进行高程测量：使用经纬仪和水平仪，在建筑物各层的部位进行高程测量，确定楼层的高度和各个构件的相对位置。
三、数据计算和整理1. 将测量得到的数据整理成表格和图纸，确保数据的准确性和可读性。
2. 根据测量数据计算建筑物的尺寸、角度和高度等参数，确保施工的精度和质量要求。
四、施工方案制定1. 根据测量数据和设计要求，制定符合施工实际的施工方案，包括施工顺序、施工方法和施工时限等。
2. 对于高难度和关键部位的施工任务，制定特殊的安全措施和施工工艺，确保施工过程的安全和顺利进行。
3. 制定检查和验收标准，确保施工质量符合设计要求和相关规范。
五、施工过程监控1. 在施工过程中，进行实时监控和记录，确保施工进度和质量的控制。
2. 对于测量数据的变化和异常情况进行及时调整和处理，确保施工任务的顺利进行。
六、施工完成验收1. 在施工完成后，对测量数据进行比对和分析，确保施工质量符合设计要求和相关规范。
2. 进行施工成果的验收和审查，确保施工结果的准确性和可行性。
3. 对施工过程中的问题和不足进行总结和分析，提出相关改进和优化意见。
通过以上高层建筑测量放线施工方案的制定和实施，可以确保测量放线工作的准确性和实效性，为后续的施工工作提供良好的基础和保障。
