数控车G71用法及编程实例-g71编程运用数控车 G71 用法及编程实例 g71 编程运用在数控车床加工中，G71 指令是一个非常实用且常用的指令，它能够极大地提高编程效率和加工精度。
接下来，让我们详细了解一下G71 指令的用法，并通过编程实例来加深对它的理解和运用。
G71 指令是数控车床中的外圆粗车循环指令，适用于轴向尺寸较长的回转体零件的粗加工。
使用 G71 指令时，只需指定粗加工的切削参数和轮廓形状，数控系统就能自动计算出刀具的切削路径，完成粗加工过程。
G71 指令的格式如下：G71 U(Δd) R(e) ；G71 P(ns) Q(nf) U(Δu) W(Δw) F(f) S(s) T(t) ；其中，Δd 表示每次切削的切削深度（半径值）；e 表示每次退刀量；ns 表示精加工程序段中开始程序段的段号；nf 表示精加工程序段中结束程序段的段号；Δu 表示 X 方向的精加工余量（直径值）；Δw 表示Z 方向的精加工余量；f 表示进给速度；s 表示主轴转速；t 表示刀具号。
下面通过一个具体的编程实例来展示 G71 指令的使用。
假设要加工一个外径为Φ80mm，长度为 100mm 的轴类零件，毛坯直径为Φ90mm。
我们的加工工艺是先进行粗车，然后再进行精车。
以下是使用 G71 指令编写的粗车加工程序：O0001 ；（程序名）G99 ；（每转进给）M03 S800 ；（主轴正转，转速 800r/min）T0101 ；（选择 1 号刀具，1 号刀补）G00 X92、 Z2、；（快速定位到起刀点）G71 U2、 R1、；（粗车切削深度 2mm，退刀量 1mm）G71 P10 Q20 U05 W01 F02 ；（精加工程序段从 N10 到 N20，X 方向余量 05mm，Z 方向余量 01mm，进给速度 02mm/r）N10 G00 X20、；（精车起始段）G01 Z0 F01 ；（直线插补到端面）X80、 Z-20、；（车削外圆）Z-50、；（车削台阶）N20 X92、；（精车结束段）G00 X150、 Z150、；（刀具快速退到安全位置）M05 ；（主轴停止）M30 ；（程序结束并返回）在这个程序中，首先我们进行了一些初始化设置，如选择进给方式、主轴转速、刀具等，并将刀具快速定位到起刀点。
华中世纪星数控车床G71编程实例(精)
华中世纪星数控车床G71编程实例(精)在数控加工行业中，数控车床可谓是一个重要的设备，而华中世纪星数控车床是数控车床的一种，广泛应用于各个领域。
其中，G71编程是华中世纪星数控车床常用的编程方式之一。
本文将会讲解华中世纪星数控车床G71编程的实例。
什么是华中世纪星数控车床G71编程华中世纪星数控车床G71编程是一种基于G代码的编程方式。
G代码是一种数控编程语言，可用于控制数控设备执行各种操作。
G71编程是在数控车床上进行加工时经常使用的编程方式之一，常用于大量生产同种零件的情况下，以提高生产效率。
华中世纪星数控车床G71编程的实例下面以正方体零件的加工为例，来讲解华中世纪星数控车床G71编程的实例。
1.首先，我们需要定义一个正方体零件的工件坐标系，也就是零件的起点坐标。
G54 X50 Y50 Z0.这里的G54就是切换工件坐标系的指令。
切换之后，就可以以该坐标系为基点进行程序编写了。
2.接下来，我们需要定义一个切削工具，这里选择的是直径为10mm的铣刀。
T01 M06S3000 M03G43 H01 Z80解释一下，T01表示选择1号刀具，M06表示刀具自动换刀指令，S3000表示刀具旋转速度，M03表示启动主轴旋转。
G43 H01 Z80则表示用H01修正刀具半径，使刀具的切削端到达Z轴坐标80mm处。
3.此时，刀具已经就位，接下来需要进行实际的加工操作。
首先，需要开启切削功能，然后进行切削。
M08G71 U3 R0.5G01 X60 Y60 F2000G01 X90 Y60G01 X90 Y90G01 X60 Y90G01 X60 Y60M09这段代码的意思是，先开启切削功能（M08），然后设置U3和R0.5，其中U指的是车削过后外径的半径，U3表示切削过后半径为3mm，R指的是车削的圆角半径，这里设置0.5mm。
接下来，需要依次沿着X轴和Y轴进行直线切削操作，速度为F2000。
最后再关闭切削功能（M09）。
G71循环指令编程十例

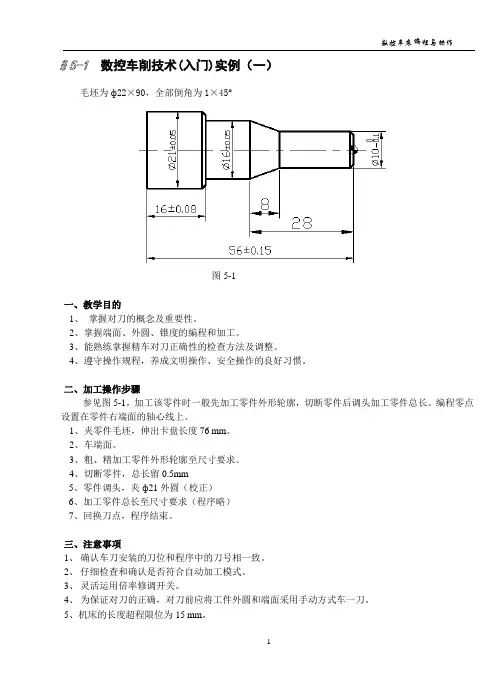

数控车削技术(入门)实例（一）毛坯为ф22×90，全部倒角为1×45°图5-1一、教学目的1、掌握对刀的概念及重要性。
2、掌握端面、外圆、锥度的编程和加工。
3、能熟练掌握精车对刀正确性的检查方法及调整。
4、遵守操作规程，养成文明操作、安全操作的良好习惯。
二、加工操作步骤参见图5-1，加工该零件时一般先加工零件外形轮廓，切断零件后调头加工零件总长。
编程零点设置在零件右端面的轴心线上。
1、夹零件毛坯，伸出卡盘长度76 mm。
2、车端面。
3、粗、精加工零件外形轮廓至尺寸要求。
4、切断零件，总长留0.5mm5、零件调头，夹ф21外圆（校正）6、加工零件总长至尺寸要求（程序略）7、回换刀点，程序结束。
三、注意事项1、确认车刀安装的刀位和程序中的刀号相一致。
2、仔细检查和确认是否符合自动加工模式。
3、灵活运用倍率修调开关。
4、为保证对刀的正确，对刀前应将工件外圆和端面采用手动方式车一刀。
5、机床的长度超程限位为15 mm。
四、应用的刀具：参考程序：O0233 ；N10 G50 X80 Z20；设定坐标系（起刀点）N20 M3 S02 T0100；调用粗车刀，主轴低低速正转N30 G00 X22 Z2；快速定位，接近工件N40 G71 U2 R1 ；每次进刀量4mm（直径）退刀1mmN50 G71 P60 Q140 U0.2 W0.2 F100；对外轮廓粗车加工，余量X、Z方向0.2mm N60 G00 X8；N70 G01 Z0 F60 ;N80 X10 Z-1; N60~N140为精加工外形轮廓程序群N90 Z-20;N100 X16 Z-28;N110 Z-40 ；N120 X19；N130 X21 Z-41；N140 Z-60；N180 G70 P60 Q140; 精车G71外形轮廓N190 G00 X80 Z20; 返回起刀点N200 T0303；换回切断刀,刀宽3mmN210 G00 X23 Z-59.8；快速定位，接近工件N220 G01 X10 F30; 切槽N225 G00 X23N230 G00 Z-59.5 ; 定位N240 G01 X-0.1 F30; 切断N250 G00 X50N255 Z50 ；返回起刀点N260 T0100 M05; 换回基准刀,主轴停止N270 M30; 程序结束数控车削技术(入门)实例（二）毛坯为ф22×65图5-2一、教学目的1、掌握对刀的概念及重要性。
校本华中系统g71g72g73g32g82的编程介绍
项目2-5 轴类零件的外径粗精加工★项目内容及要求：1，通过本次学习训练，要求掌握G71/G72指令作用、格式、所带参数含义、编程方法。
2，学习后能正确使用G71/G72指令编程。
★项目理论知识点：项目基础知识一外径粗车复合循环G71指令一、G71指令：外径粗车复合循环1、G71指令格式及意义：用于粗、精车工件外径。
G71 U R P (ns）Q(nf) X Z FN(ns) …………N(nf) ……各参数含义：U—切削深度(背吃刀量、每次切削量)，半径值，无正负号，图2-5-1中的△d。
R—每次退刀量，半径值，无正负，图2-5-1中的e；ns—精加工路线中第一个程序段的顺序号；nf--精加工路线中最后一个程序段的顺序号；X—X方向精加工余量，直径值，图2-5-1中的△u，一般取0.4mm；Z—Z方向精加工余量, 图2-5-1中的△w，一般取0.2mm；F—进给速度（mm/min）2、G71动作运动轨迹：在图2-5-1中：（只绘制了工件的下半部分）C——循环起点实线——进刀路线虚线——退刀路线XZ轴的交点为编程原点图2-5-13、使用G71编程时的说明：(1)应用G71前必须设一循环起点，图图2-5-1中的C点。
(2)G71程序段本身不进行精加工，粗加工是按后续程序段ns~nf给定的精加工编程轨迹A→A′→B→B′，沿平行于Z轴方向进行。
(3)G71程序段不能省略除F、S、T以外的地址符。
G71程序段中的F、S、T只在循环时有效，精加工时处于ns到nf程序段之间的F、S、T有效。
(4)循环中的第一个程序段(即ns段)必须包含G00或G01指令，即A→A′的动作必须是直线或点定位运动，但不能有Z轴方向上的移动。
(5) ns到nf程序段中，不能包含有子程序。
(6)G71循环时可以进行刀具位置补偿，但不能进行刀尖半径补偿。
因此在G71指令前必须用G40取消原有的刀尖半径补偿。
在ns到nf程序段中可以含有G41或G42指令，对精车轨迹进行刀尖半径补偿。
g71指令编程实例详解

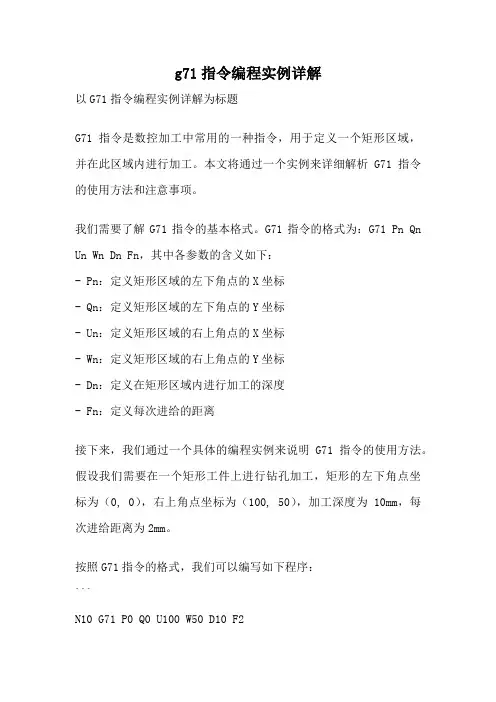

g71指令编程实例详解以G71指令编程实例详解为标题G71指令是数控加工中常用的一种指令，用于定义一个矩形区域，并在此区域内进行加工。
