Sec14_冲击响应谱分析解析

合集下载

冲击响应谱绝对校准研究中冲击响应谱的计算方法

冲击响应谱绝对校准研究中冲击响应谱的计算方法
曹亦庆;李新良;秦海峰;郑喜红
【期刊名称】《计测技术》
【年(卷),期】2007(027)003
【摘要】介绍了应用于冲击响应谱绝对校准中的冲击响应谱的计算方法,该方法的实现基于MATLAB编程语言,即通过MATLAB中的仿真直接求解单自由度二阶微分方程的数值解以获得冲击响应谱的绝对复现.
【总页数】3页(P10-11,42)
【作者】曹亦庆;李新良;秦海峰;郑喜红
【作者单位】中国一航北京长城计量测试技术研究所,北京,100095;中国一航北京长城计量测试技术研究所,北京,100095;中国一航北京长城计量测试技术研究所,北京,100095;中国飞行试验研究院,陕西,西安,710089
【正文语种】中文
【中图分类】TB936
【相关文献】
1.冲击响应谱校准技术的研究 [J], 厉巍;陈永久;朱永晓
2.冲击响应谱校准技术的研究 [J], 厉巍;陈永久;朱永晓
3.基于LabVIEW的冲击响应谱校准系统研究 [J], 朱永晓;厉巍
4.一种冲击响应谱试验设备校准装置的研制 [J], 白天;赵健;闫磊
5.一种宇航继电器冲击响应谱等效计算方法的研究 [J], 宋伟;孟晓脉;王力;纪明明;纪志坡;陈永刚
因版权原因，仅展示原文概要，查看原文内容请购买。

考虑谱跌的舰载设备冲击响应谱分析法

考虑谱跌的舰载设备冲击响应谱分析法
1 舰载设备冲击响应谱分析
舰载设备冲击响应谱分析是指利用有限的水中数据，如波形和能量谱，来描述信号的多模态信号分析，从而给出物理应力和船舶结构的集合反应。

从最简单的振动理论出发，尝试建立一种有效的船舶结构特征参数和船舶力学参数间的相互作用。

舰载设备冲击响应谱分析主要用来检测和预测舰载设备的效率，避免隐藏的潜在的损坏，从而达到最优的设计生物学，或者可以根据谱跌的采样数据，建立舰载设备的振动力学模型，从而更加准确、可靠地判断舰载设备的机械参数和性能参数。

2 谱跌分析法
谱跌分析法指的是用谱去评估和分析在舰载设备上进行冲击试验所获取到的信息，从而预测舰载设备在船舶结构中的行为。

该方法首先采用了Fourier变换，分析信号所处在的频率域，并把信号中的频率特征分离出来，对响应谱进行分析。

进而可以确定振动频率，并根据采样数据结构谱分析，确定信号背景的频率。

舰载设备的冲击响应谱可以用来总结舰载设备的整体响应特性，以及舰载设备和船舶结构之间的相互作用。

3 冲击响应谱分析法的应用
使用冲击响应谱分析法可以快速地分析舰载设备对结构力学变化的反应，从而精确地识别结构力学参数。

在谱跌分析中，可以快速准
确地识别和确定结构力学参数，也就是说，这种测试方法可以用来判断舰载设备的可靠性、强度和稳定性。

此外，使用这种分析法还可以确立舰载设备的性能指标，如最大承载能力、应力和压力，从而有效掌控和调整舰载设备的性能。

以上是关于舰载设备冲击响应谱分析法的相关介绍，最终能够更准确地预测和识别舰载设备的机械参数和力学特性，从而通过谱跌分析实现最佳的船舶设计和分析。

水平冲击响应谱培训资料

冲击响应谱培训手册一、冲击响应谱概述：冲击响应谱试验机是用于完成冲击响应谱试验的环境试验设备。

冲击响应谱是一系列频率不同、具有一定阻尼的单自由度线性系统受到冲击所产生的最大响应值与系统频率的关系曲线，它以系统的固有频率为横坐标，以其响应峰值为纵坐标，其加速度的时间历程为振荡衰减的形式，持续时间一般小于20ms，其能量分布在较宽的频率范围内。

产品受冲击作用，其冲击响应的最大值意味着产品出现最大应力，从频域分析冲击对设备的损伤情况更真实有效。

冲击响应谱的用途极其广泛，其可以用做衡量冲击作用效果的尺度、可以用于冲击事件的统计分析、可以用于不同冲击波形的等效转换、可以用于试验有效性及重复性检查，也可以用于指导承受冲击作用系统的设计。

冲击响应谱对冲击脉冲的类型和产生冲击的方法没有严格的要求，实验的灵活性较大；通过对冲击响应谱的分析，可以对设备各部件所承受的最大冲击载荷有比较准确的把握，从而预测出冲击潜在的破坏。

冲击响应谱是对产品实施抗冲击设计的分析基础，在航空、航天及其它火工品科研生产和有关重大科技专项中，冲击响应谱试验已经成为必做的环境试验之一。

HSRS系统是一种气动式冲击响应谱试验机，它革新了冲击的发力方式，采用压缩气体推动冲击锤，可以产生比摆锺更大的冲击能量，占用空间小，易于安装和维修，安全性高，更换试件和波形垫方便。

本系统包含了一个基座、一块冲击谐振板、两套水平导轨、一个冲击锤、两个冲击气缸、一套台面复位装置、两套冲击缓冲垫和相应的控制仪。

在做冲击响应谱试验时，在前后座安放好相应的缓冲垫，然后将试件固定在谐振板台面上，设置好冲击锤的前冲压力和刹车时间，在前冲压力的推动下，冲击锤冲击到谐振板上，然后反弹缩回，同时谐振板上产生具有高频振荡随时间衰减的冲击波，从而完成一次试验。

前冲压力决定了冲击峰值加速度的大小，而前后波形垫决定了冲击响应谱谱形的斜率、转折频率等。

系统的控制和测量功能均通过计算机来进行。

液体火箭发动机冲击响应谱分析计算方法

[ 122 ]
为 x ( t) . 一般情况下 , 冲击加速度的测量比较容易实现 , 因此当基础受到加速度作用时 , 质量块 m 的运动方程可表示为
mx + cx + kx = ku ( t) + cu ( t)
.. . ..
( 1)
. 因此了解发动机工作状态下的
冲击特性 ,制定相应的抗冲击策略 , 直接关系到全箭的结构可靠性 . 冲击响应谱在结构分析方面的用途主要用来衡量冲击作用的效果 ,估计冲击对结构的损伤势 [ 3 ] . 根据冲击响应谱 , 可以计算在特定冲击作用下发动机结构零件的强度和发动机自身的安全性 . 某新型大推力液体火箭发动机在地面试验过程中 ,测得了全程段的时域数据 , 因测试软件功能所限 ,不能进行冲击响应谱分析 . 基于此 ,文中从冲击响应谱概念着手 , 基于 Matlab 软件包开发了冲击响应谱分析软件 , 力图快速、方便的对液体火箭发动机地面试验数据进行冲击响应谱分析 ,为地面试验数据的深入分析提供辅助手段 .
3 发动机地面试验冲击响应谱计算
在对某型液体火箭发动机多次地面试验时域数据进行分析时 ,发现燃气发生器点火时所测的冲击响应均较大 . 考虑到发动机自身的安全性 , 以及该启动冲击对全箭结构的影响 ,有必要对发生器启动冲击进行冲击响应谱分析 . 因发动机地面试验数据采集软件功能所限 ,不能进行冲击响应谱分析 ,因此地面试验结束后对所采集的时域数据利用文中开发的 Vibsr s 冲击响应谱分析软件进行计算 ,所得计算结果导出为 t xt 文文中件供深入分析地面试验数据时参考 . 考虑到篇幅所限 ,只给出燃气发生器上一个三向加速度传感器所测的发生器启动时的冲击响应谱分析结果 . 图 3～5 分别为轴向、径向、切向加速度传感器所测的冲击响应及利用 Vibsr s 计算得到的最大冲击响应谱 . 计算过程中时间范围根据冲击响应的时域图形给定 ,频率范围选择为 0. 1 ～ 10 k Hz , 其他选项采

冲击响应谱试验技术讲座讲稿

4.2.4 水平摆锤式冲击响应谱试验机
冲头传感器谐振板试件支架缓冲器底座
试验结果表明：
1) 响应谱的低频斜率随试验台的后座支撑阻尼的减小而降低，可以调节后座支撑阻尼，调整响应谱斜率； 2) 其柺点频率可近似表示为f2≈1/2D（冲击脉冲宽度），并随冲击峰值的增大而稍有前移。可以调节冲头和响应板之间的冲击垫调节冲击脉冲宽度，从而调节拐点频率； 3) 响应板的厚度不宜过薄，否则会造成台体垂直于台面方向的加速度响应过大，超过规范对横向运动比的要求； 4) 合理选择支撑刚度，使一阶频率低于100Hz，以避免响应谱曲线出现低频峰值；摆锤式冲击试验台可以较好的模拟爆炸冲击环境，其响应谱容差满足要求，符合试验规范。并且摆锤式响应谱试验机有如下优点： 1) 目前响应谱试验机谐振台面较厚，并且为水平方向冲击，在水平方向的响应量值在台面上各点差别较小，因此有比较好的均匀度； 2) 可以方便地调整响应谱斜率和拐点频率，能进行不同的响应谱试验； 3) 响应板可以根据需要加大，安装试品方便。
1.2 冲击响应谱的定义顾名思义，冲击响应谱是冲击作用在一个系统上，系统上产生的响应，响应的大小和系统的固有频率和阻尼有关，因此以横坐标为系统的固有频率，纵坐标为响应的最大峰值，画出的曲线就是冲击响应谱。更加专业的定义为：冲击响应谱是指一系列单自由度质量阻尼系统，当基础受到冲击激励时各单自由度系统在不同的固有频率下的响应峰值。
怎样根据等效损伤原则来确定冲击的参数？
【例4】从真实冲击环境的数据中找到所对应的fi所对应的Ai，设找到的fi=43Hz，对应的A=198m/s-2，假设需要用半正弦进行冲击试验，从归一化的半正弦冲击谱曲线查到fnD＝0.78时，a（γ） =1.78，得 A=198/1.78＝108.6m/s-2，D=0.78/43=18ms。同理可以求得后峰锯齿波和梯形波的等效冲击试验脉冲加速度峰值和冲击脉冲宽度。

冲击响应相频曲线

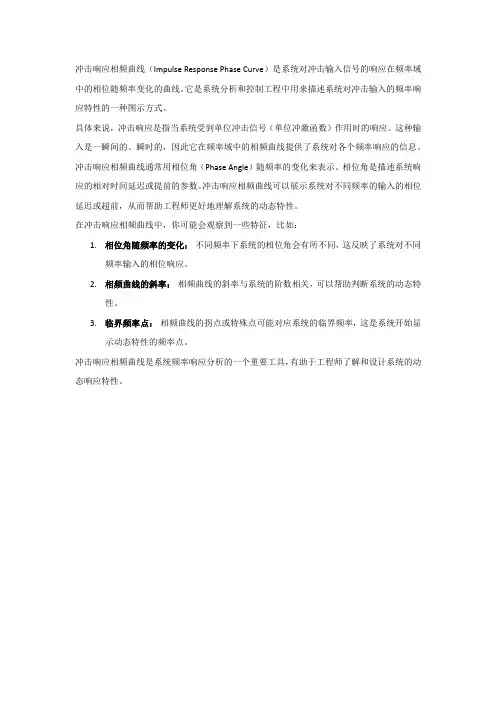

冲击响应相频曲线（Impulse Response Phase Curve）是系统对冲击输入信号的响应在频率域中的相位随频率变化的曲线。

它是系统分析和控制工程中用来描述系统对冲击输入的频率响应特性的一种图示方式。

具体来说，冲击响应是指当系统受到单位冲击信号（单位冲激函数）作用时的响应。

这种输入是一瞬间的、瞬时的，因此它在频率域中的相频曲线提供了系统对各个频率响应的信息。

冲击响应相频曲线通常用相位角（Phase Angle）随频率的变化来表示。

相位角是描述系统响应的相对时间延迟或提前的参数。

冲击响应相频曲线可以展示系统对不同频率的输入的相位延迟或超前，从而帮助工程师更好地理解系统的动态特性。

在冲击响应相频曲线中，你可能会观察到一些特征，比如：
1.相位角随频率的变化：不同频率下系统的相位角会有所不同，这反映了系统对不同
频率输入的相位响应。

2.相频曲线的斜率：相频曲线的斜率与系统的阶数相关，可以帮助判断系统的动态特
性。

3.临界频率点：相频曲线的拐点或特殊点可能对应系统的临界频率，这是系统开始显
示动态特性的频率点。

冲击响应相频曲线是系统频率响应分析的一个重要工具，有助于工程师了解和设计系统的动态响应特性。

Sec13-随机响应分析

S13-15
Frequency
RR (PSD) Output
随机结果怎么使用？
● RMS值
● 假如画出PSD，它是在XY曲线下所包面积的平方根 ● 画出应力云图等 ● 乘以3得到超过…的3s 的概率 (对于子结构，有时人们用2.2 代替3) ● RMS 给出疲劳的平均应力
● PSD图
● 表明对应于输入PSD的响应 ● 可以看见重要的频率
NAS122, Section 13, March 2011 Copyright 2011 MSC.Software Corporation
S13-21
案例分析, 人造卫星随机响应
● 案例分析步骤
1. 输入代表卫星模型的MD Nastran文件。文件名为satellite.bdf. 2. 打开Patran界面下的MSC.Random 工具: 随机响应分析 3. 设置一个强迫加速度频率运行，基础点激励。重复两次，一次为纵向，另一次为侧向 4. 在频域 1.0 Hz 到 1000.0 Hz使用1个单位的激励. 5. 使用 2% 的模态阻尼. 6. 使用FREQ, FREQ1 and FREQ4 卡片来确保定义适当的强迫激励频率 7. 提交模型到MD Nastran，根据两个方向做两次频率响应分析. 8. 为PSD输入定义一个频率相关的场. 9. 从频率响应分析中选择一个 .XDB结果文件，用MSC.Random执行一个随机振动分析 10. 使用MSC.Random的后处理结果，生成各个位置的加速度对频率PSDF图, 以及RMS
● MD Nastran 用频率响应后处理完成随机响应分析
● 输入包括从一个频率响应分析中得到的结果输出，以及以功率谱密度和交叉功率谱密度形式表示的用户定义的载荷条件

冲击响应谱斜率

冲击响应谱斜率
冲击响应谱（Shock Response Spectrum，简称SRS）是一种描述结构在冲击载荷作用下的动力学特性的方法。

它通过将冲击载荷施加到一系列线性、单自由度质量-弹簧系统上，分析各系统的最大响应值，并将这些值作为对应于系统固有频率的函数绘制出来。

冲击响应谱可以用于指导舰船及其设备的抗冲击设计、评估和考核。

冲击响应谱斜率是指在冲击响应谱曲线中，曲线的斜率变化。

冲击响应谱斜率与结构的动力学特性和冲击载荷特性有关。

通常，冲击响应谱斜率可以通过以下方法计算：
1.根据冲击响应谱曲线上各点的斜率，可以得到结构在不同频率下的动力学响应特性。

2.通过比较不同冲击载荷下的冲击响应谱斜率，可以评估结构的抗冲击性能和冲击载荷对结构的影响。

3.在进行结构设计和优化时，可以利用冲击响应谱斜率来调整结构的固有频率和阻尼比，以改善结构的抗冲击性能。

总之，冲击响应谱斜率是描述结构在冲击载荷作用下的动力学特性的重要参数，通过分析冲击响应谱斜率可以了解结构在不同频率下的动力学响应特性，为舰船及其设备的抗冲击设计提供理论依据。

部组件级航天产品冲击响应谱试验述评

部组件级航天产品冲击响应谱试验述评1 概述航天产品冲击响应谱试验是对航天器构件的重要的一项环境试验，目的是确定航天器构件(元件)在按设计要求使用的各种冲击情况下的安全性能，即在飞行条件下的安全性能符合要求。

这种响应谱试验可以用引力试验和冲击—缓冲器试验来实现，从而定量地获得航天器构件承受各种冲激条件下的力学性能。

2 试验设计航天器构件冲击响应谱试验中，首先需要加载预先设计的冲击脉冲曲线，然后根据构件的特性和要求确定试验参数，冲击器的质量和有效质量，冲击波的脉冲参数，构件支撑方式等。

同时，还要将冲击源、控制系统、测量系统完善连接，并经过估算修正以保证检测精度。

3 试验监测在进行航天器构件冲击响应谱试验时，除了需要精确的参数设置外，还需要进行全程监控，既需要观察实验结果，也要及时调整实验参数和实施数据采集，以确保响应谱实验数据的准确性。

4 实验测量在航天器构件冲击响应谱试验中，应该在有限定范围内确定检测点数量，根据特定的测试要求采用不同的测量传感器，常规做法是以拉力和位移扫描的组合的方式测量，以用来随时发现构件的安全性能变化，并一旦发现变化就及时作处理。

5 运动分析当冲击波作用在构件上时，就可以研究和分析其作用过程，如位移运动曲线和载荷响应曲线等，从而得出构件在设计要求下的安全性能，是一次定性的评估。

运动分析的数据，可以被用来检查构件性能是否达到设计要求，及时合理地对其进行调整。

6 实验对比对于不同构件和不同的试验环境，它的安全性能应该以统一的标准进行比较和评估，这样才能得出数据的可比性和准确性。

因此，在进行航天器构件冲击响应谱试验中，要记录构件响应数据，并分析比较不同构件和试验环境下的变化，以更好地评估构件的安全性能。

7 结论航天器构件冲击响应谱试验的主要任务是确定航天器构件在设计要求下的安全性能，从而确保航天器在运行过程中的安全运行。

因此，要求严格设计试验参数，及时调整实验参数和实施数据采集，检测精度高，有效地监控测量实验，结合运动分析得出构件安全性能数据，实施实验数据比较，以保证航天器发射安全。

Sec10_SRS.冲击谱分析

xn (t) = nm m (t)
具有n个自由度
=
……
f1 f2
f3
fm-1 fm
只需要m个单自由度弹簧振子
Copyright © 2020 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
8
f2 f1
2
)
1
=
20 log10 (3000 / 40) log2 (2000 / 100)
= 8.677dB / Oct
Copyright © 2020 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
SEC 10 冲击谱响应分析
Copyright © 2020 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
振动分类—按载荷形式和响应类型 Classification of vibration
响应谱的编制
具有特定阻尼比和固有频率 SDOF systems
u3(t) u3max t
UB=Tower Response
Copyright © 2020 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
3
冲击谱响应分析的两个阶段
⚫ 冲击响应谱分析的整个过程可以分为两个阶段一、冲击谱编制
‒ 这是总体部门的工作 ‒ 通过瞬态分析进行冲击谱的编制，并作为设备部分分析的输入

[整理版]冲击响应谱

冲击响应谱1简介冲击响应谱通常简称“冲击谱”，它是工程中广泛应用的一个重要概念。

国家电工委员会（IEC）、国家标准化组织(ISO)所属的技术委员会以及我国的国家标准，都已经把冲击谱作为规定冲击环境的方法之一。

因此，冲击谱是对设备实施抗冲击设计的分析基础，也是控制产品冲击环境模拟实验的基本参数。

2冲击谱详解所谓冲击谱，是将冲击源施加于一系列线性、单自由度质量-弹簧系统时，将各单自由度系统的响应运动中的最大响应值，作为对应于系统固有频率的函数而绘制的曲线，即称为冲击谱。

由定义可知，冲击谱是单自由度系统受冲击作用后所产生的响应运动在频域中的特性描述。

它不同于冲击源的傅里叶频谱，其区别在于：傅里叶频谱仅仅研究冲击源本身在频域中的能量分布属性，只是冲击源函数在频域中的展开，它不涉及任何一个要研究的机械系统的响应。

虽然冲击频谱与傅里叶频谱两者都是频率的函数，但有着明显的区别。

换言之，冲击谱是一系列固有频率不同的单自由度线性系统受同一冲击激励响应的总结果。

产品受冲击作用，其冲击响应的最大值意味着产品出现最大应力，即试验样品有最大的变形。

因此，冲击响应的最大加速度Amax与产品受冲击作用造成的损伤及故障产生的原因直接相关，由此引出了最大冲击响应谱。

3最大冲击响应谱又可以作如下细分1.正初始冲击响应谱（+I）是指激励脉冲持续时间内，一系列被激励单自由度系统与激励脉冲同方向上出现的最大响应值。

Amax(+I)与相应系统的固有频率fn的关系曲线。

2.正残余冲击响应谱（+R）是指激励脉冲持续时间结束后，一系列被激单自由度系统与激励脉冲同方向上出现的最大响应值Amax（+R）与相应系统的固有频率fn的关系曲线。

3.负初始冲击响应谱（-I）是指激励脉冲持续时间内，一系列被激励单自由度系统与激励脉冲反方向上出现的最大值Amax（-I）与相应的系统固有频率fn的关系曲线。

4.负残余冲击响应谱(-R)是指激励脉冲持续时间结束后，一系列被激单自由度系统与激励脉冲反方向上出现的最大值Amax（-R）与相应的系统固有频率fn的关系曲线。

考虑谱跌的舰载设备冲击响应谱分析法

分析方法；检验舰载设备的抗冲能力和抗冲设计提供一种途径。为关键词：冲击响应分析；谱跌；冲击输入谱；ＤＭ；ＤＡ推进轴系中图分类号：Ｈ１３Ｔ１文献标识码：Ａ
Ａｐｅｔｕｅｈｏｏｈｃｅｐｎｓｖｌｔｏｆｓｉｂｏｒｓｃｒｍｍｔｄｆｒｓｏｋｒｓｏｅｅａｕａｉｎｏｈｐａｄ
ｓｏｓｐｃｒｍｎｌｓｓｆｒｓｍｅｅｕｐｎｓａｄｓｒｃｕｅｎｒｔａｉｅａｅｓｏｋｅｃｔｔｏＴｉｆｎｐｎｅｓｅｔｕａａｙｉｏｏｑｉｍｅｔｎｔｕｔｒｓｕｄｅｈｔｇｖｎｂｓｈｃｘｉｉｎ．ｈｓｏｅａｔｏｃｒｎｔｅＵＮＤＥＸｅｐｎｅｖｌａｉｎａｎｉｓｏｋｄｓｇｏａｇ —ｓａｅｓｉｂａｄｍａｈｎｒｃｕｓｉｈｒｓｏｓｓｅａｕｔｏｎｄａｔ－ｈｃｅｉｎｆｒｌｒｅｃｌｈｐｏｒｃｉｅｙ．Ｔａｔｉｈｔｔｅａｔａｎｔｓｅｔｕｓｏｌｎｃｒｒｔｈ ‘ｐｅｔｕｄｐ’ｅｆｃ．Ｉｈｓｐｐｒａｅｈｅｆｃｓｔａｈｃｕｌｉｐｕｐｃｒｍｈｕｄｉｏｐｏａｅｔｅｓｃｒｍｉｆｅｔｎｔｉａｅ，ｔｋ
ＮＯ．０１Ｖ２Ｏ
考虑谱跌的舰载设备冲击响应谱分析法
贺少华，吴新跃
（军工程大学机械工程系，汉４０３）海武３０３

基于冲击响应谱特征提取的自动机裂纹故障诊断

基于冲击响应谱特征提取的自动机裂纹故障诊断李海广;潘宏侠;任海锋【摘要】针对武器自动机在动作过程中,机构相互碰撞产生的冲击振动信号,提出计算冲击振动信号的冲击响应谱,并提取冲击响应谱特征值,进而开展自动机部件裂纹故障识别的新方法.开展不同裂纹部件的射击试验,采集正常及故障条件下自动机部件碰撞冲击信号,并根据运动过程进行分离;计算分离后冲击信号最大冲击响应谱,根据冲击响应谱不同区域的冲击响应特征参数,提出冲击响应谱相对峰值比和相对峰值频率比的定义,并将相对峰值比、相对峰值频率比作为故障特征值进行提取;在不同裂纹故障条件下,对比故障特征值统计分布形态,完成不同故障条件的识别试验.试验结果表明,冲击响应谱特性提取可以准确有效地诊断自动机裂纹故障,是一种可以用来在线监测的新方法.【期刊名称】《兵工学报》【年(卷),期】2016(037)009【总页数】9页(P1744-1752)【关键词】兵器科学与技术;故障诊断;运动形态;冲击响应谱;相对峰值比;相对峰值频率比【作者】李海广;潘宏侠;任海锋【作者单位】中北大学机电工程学院,山西太原030051;内蒙古科技大学内蒙古自治区白云鄂博矿多金属资源综合利用重点实验室,内蒙古包头014010;中北大学机电工程学院,山西太原030051;中北大学机电工程学院,山西太原030051【正文语种】中文【中图分类】TJ06自动机是自动武器的核心组成部分，完成重新装弹和发射下一发弹的全部动作，实现连续发射的各机构的组合［1］，其工作循环一般包括:击发、活动件后坐、开锁、退壳、复进、闭锁等主要过程，正常的自动机表现出稳定性的运动特性［2］。

在高温、高压、高冲击的工作环境下，自动机会出现停射、卡涩、射速偏低等故障［3］，其中裂纹及磨损等故障是影响工作可靠性的重要因素。

传统的检测方法往往是将零部件解体，进行观察或利用超声［4］、涡流［5］、漏磁［6］等技术进行无损检测。

然而随着信号处理、动态测试及传感器技术的发展，世界各国学者普遍重视能够在机械设备运转过程中，对机械设备发生异常的部位及异常发生的原因，进行精确分析诊断的新技术。

冲击响应谱分析原理以及合成与振动控制

冲击响应谱(SRS)是一个瞬态加速度脉冲可能对结构造成破坏的图示。

它绘制了一组单自由度(SDOF)弹簧的峰值加速度响应，就像在刚性无质量的基础上一样,质量阻尼器系统都经历相同的基本激励。

每个SDOF系统具有不同的固有频率;它们都有相同的粘滞阻尼因子。

频谱的结果是在固有频率(水平方向)上绘制峰值加速度(垂直)得出的。

一个SRS是由一个冲击波产生，使用以下过程: 指定SRS的阻尼比(5%是最常见的)、使用数字滤波器模拟频率单自由度、fn和阻尼ξ。

应用瞬态作为输入，计算响应加速度波形。

保留在脉冲持续时间和之后的峰值正负响应。

选择其中一个极值，并将其绘制成fn的频谱振幅。

对每个(对数间隔)fn重复这些步骤。

由此产生的峰值加速度与弹簧-质量阻尼系统固有频率的曲线称为冲击响应谱，简称SRS。

一个SDOF机械系统由以下组件组成:①质量,米②弹簧,K③阻尼器,CFn,固有频率和临界阻尼因子,ξ,描述一个应用系统,可以从上面的参数计算。

对于小于或等于0.05的小阻尼比，频率响应的峰值发生在fn的邻近区域，其中Q为质量因子，等于1/(2ξ)。

任何瞬态波形都可以作为SRS呈现，但这种关系不是唯一的;许多不同的瞬态波形可以产生相同的SRS。

SRS不包含所有关于瞬态波形的信息，因为它只跟踪峰值瞬时加速度。

不同的阻尼比为相同的冲击波形产生不同的SRS。

零阻尼会产生最大的响应，而高阻尼则会产生较平的SRS。

阻尼比与质量因子Q有关，在正弦振动的情况下也可以被认为是传递率。

阻尼比为5%（ξ=0.05）时，Q值为10。

如果没有指定阻尼因子(或Q)，则SRS图是不完整的。

★SRS箱的频率间隔一个SRS由多个在对数频率范围内均匀分布的箱组成。

频率分布可以由两个数字来定义:一个参考频率和期望的分数倍频间隔，如1/1、1/3或1/6。

(倍频程是频率的两倍)例如，250hz和500hz的频率相差一个倍频程， 1 kHz和2 kHz的频率也是一样。

冲击响应谱自适应控制系统

冲击响应谱自适应控制系统
刘纪元;王海深
【期刊名称】《遥测遥控》
【年(卷),期】1996(017)003
【摘要】在分析冲击响应谱和匹配机理的基础上，提出一种用ＴＭＳ３２０Ｃ３０数字信号处理板实现串行滤波代替大量并行数字滤波器的方法，并给出以Ｃ３０板为运算核心，微型计算机为控制核心的冲击响应谱闭环控制诉实现方案。

【总页数】4页(P34-37)
【作者】刘纪元;王海深
【作者单位】不详;不详
【正文语种】中文
【中图分类】TH113.1
【相关文献】
1.冲击响应谱绝对校准研究中冲击响应谱的计算方法 [J], 曹亦庆;李新良;秦海峰;郑喜红
2.冲击响应谱自适应控制系统 [J], 刘纪元;刘剑锋
3.基于低频振子与傅里叶变换相结合的低频冲击响应谱修正方法 [J], 杨宁;王鹏;张磊;闫明
4.冲击响应谱自适应控制系统 [J], 刘纪元;王海深;刘剑锋;杨者青
5.基于LabVIEW的冲击响应谱分析的实现方法 [J], 魏建波;孙志红;贺娜;韩福江因版权原因，仅展示原文概要，查看原文内容请购买。
