机械制造工艺学复习题(精)
机械制造工艺学复习题含参考答案
![机械制造工艺学复习题含参考答案](https://img.taocdn.com/s3/m/24597d5a4afe04a1b071dec9.png)
机械制造工艺学复习题含参考答案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机械制造工艺学一、填空题:1.对那些精度要求很高的零件,其加工阶段可以划分为:粗加工阶段,半精加工阶段, , 。
2.根据工序的定义,只要 、 、工作对象(工件)之一发生变化或对工件加工不是连续完成,则应成为另一个工序。
3.采用转位夹具或转位工作台,可以实现在加工的同时装卸工件,使 时间与 时间重叠,从而提高生产率。
4.尺寸链的特征是关联性和 。
5.拉孔,推孔,珩磨孔, 等都是自为基准加工的典型例子。
6.根据工厂生产专业化程度的不同,生产类型划分为 、 和单件生产三类。
7.某轴尺寸为043.0018.050+-φmm ,该尺寸按“入体原则”标注为 mm 。
8.工艺基准分为 、 、测量基准和装配基准。
9.机械加工工艺过程由若干个工序组成,每个工序又依次分为安装、 、 和走刀。
10. 传统的流水线、自动线生产多采用 的组织形式,可以实现高生产率生产。
11. 选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。
12. 如图1所示一批工件,钻4—φ15孔时,若先钻1个孔,然后使工件回转90度钻下一个孔,如此循环操作,直至把4个孔钻完。
则该工序中有个工步,个工位。
图1 工件13. 全年工艺成本中,与年产量同步增长的费用称为,如材料费、通用机床折旧费等。
14. 精加工阶段的主要任务是。
15. 为了改善切削性能而进行的热处理工序如、、调质等,应安排在切削加工之前。
16.自位支承在定位过程中限制个自由度。
17.工件装夹中由于基准和基准不重合而产生的加工误差,称为基准不重合误差。
18.在简单夹紧机构中,夹紧机构实现工件定位作用的同时,并将工件夹紧;夹紧机构动作迅速,操作简便。
19.锥度心轴限制个自由度,小锥度心轴限制个自由度。
20.回转式钻模的结构特点是夹具具有;盖板式钻模的结构特点是没有。
机械制造工艺学试题
![机械制造工艺学试题](https://img.taocdn.com/s3/m/f8d99a3e001ca300a6c30c22590102020640f213.png)
机械制造工艺学试题一、选择题(每题2分,共10分)1. 机械制造工艺学主要研究的是()。
A. 机械设备的设计原理B. 机械零件的加工方法C. 机械产品的市场营销D. 机械工程的管理体系2. 下列哪个不是机械加工的常用方法?()。
A. 车削B. 铣削C. 焊接D. 铸造3. 工艺路线图的主要作用是()。
A. 指导机械设备的操作B. 记录机械加工的步骤C. 展示机械产品的销售情况D. 规划机械加工的顺序和方法4. 机械加工中,为了提高生产效率,常采用的措施是()。
A. 减少加工步骤B. 增加设备数量C. 优化工艺参数D. 降低材料标准5. 在机械加工中,以下哪种方法可以提高零件的精度?()。
A. 手工加工B. 采用低精度设备C. 应用精密测量工具D. 增加加工次数二、填空题(每题2分,共10分)1. 在机械加工中,为了减少工件的内应力,常采用______的方法进行热处理。
2. 机械加工中的“六点定位原则”是指工件在夹具中应有______个自由度被限制。
3. 车床加工时,工件旋转,刀具移动,这种加工方式属于______加工。
4. 机械零件的表面粗糙度对零件的______和使用寿命有重要影响。
5. 机械加工中,为了提高材料利用率,常采用______的方式来安排材料。
三、判断题(每题2分,共10分)1. 机械加工工艺的优化可以降低生产成本,提高产品质量。
()2. 机械加工中的“倒角”是指去除工件的尖锐边缘。
()3. 数控加工是一种依靠人工操作进行的机械加工方式。
()4. 机械零件的公差等级越高,其加工难度越大。
()5. 机械加工中的“钻孔”是一种去除材料的加工方式。
()四、简答题(每题10分,共20分)1. 请简述机械加工中“切削三要素”的概念及其对加工质量的影响。
2. 描述机械加工中常见的两种表面处理方法及其应用场景。
五、论述题(每题20分,共40分)1. 论述机械加工中精密加工技术的重要性及其发展趋势。
机械制造工艺学试卷及答案(精)复习过程
![机械制造工艺学试卷及答案(精)复习过程](https://img.taocdn.com/s3/m/919b62cd3c1ec5da51e27029.png)
机械制造工艺学试卷及答案(精)机械制造工艺学班级姓名成绩一.填空题将正确答案填入(),每题1分共25分。
1.金属切削加工中,工件与刀具的相对运动叫(切削运动)。
2.金属切削加工过程中,一般会形成(以加工表面、待加工表面和过渡表面)等三个不断变化的表面。
3.切削速度的计算公式为(V c= d w n/1000)。
4.车刀切削部分一般要由(三面、两刃一尖)等六个要素组成。
5.车刀的(切削平面)与工件上的过渡表面相对。
6.主切削刃与副切削刃的连接部分是(刀尖)。
7.(主后角)是在正交平面内测量的,主后面与切削平面之间的夹角。
8.硬质合金代号“YT”代表(钨钛钴)类硬质合金。
9.(立方氮化硼)是目前为止硬度最高的刀具材料10.标准麻花钻由(工作部分、柄部和颈部)三部分组成。
11.标准麻花钻的顶角2φ=( 118°)。
12.标准麻花钻的横刃斜角ψ=( 55°)。
13.整体式铰刀由(工作部分、柄部和颈部)三部分组成。
14.砂轮的结构包括(磨粒结合剂和气孔)等三部分。
15.生产过程中,直接改变生产对象的形状、尺寸、位置和性能,使其成为成品或半成品的过程叫(工艺过程)。
16.一个或一组工人,在同一台设备或同一个工作地点,对一个或几个工件所连续完成的那一部分工艺过程叫(工序)。
17.机械加工常用的毛坯有(铸件、锻件、型材和组合件)。
18.产品的生产纲领是包括备品率和废品率在内的(年产量)。
19.产品的生产类型一般分为(件生产、批量生产和大量生产)三种。
20.常用的机械加工工艺文件有(工艺过程卡、工艺卡和工序卡)。
21.在零件加工的工艺路线中,按加工性质和目的不同可划分成粗加工阶段、(半精加工、精加工和光整加工)。
22.粗加工阶段的任务是(切除大部分余量),使毛坯的形状尽可能接近成品。
23.在工序图中用以确定被加工表面的位置的依据叫(工序基准)。
24.加工余量确定的方法有查表修正法、(经验估算法、分析计算法)。

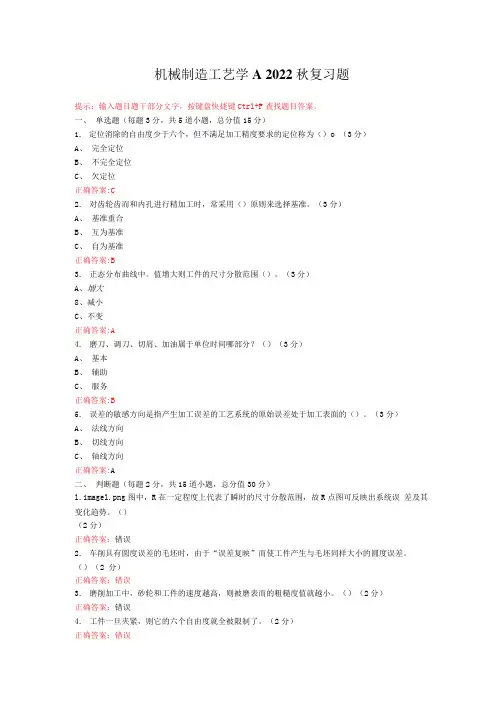

烟台大学机械制造工艺学期末考试复习题及参考答案
![烟台大学机械制造工艺学期末考试复习题及参考答案](https://img.taocdn.com/s3/m/3b08dc64f6ec4afe04a1b0717fd5360cba1a8da4.png)
机械制造工艺学A 2022秋复习题提示:输入题目题干部分文字,按键盘快捷键Ctrl+F査找题目答案。
一、单选题(每题3分,共5道小题,总分值15分)1.定位消除的自由度少于六个,但不满足加工精度要求的定位称为()o (3分)A、完全定位B、不完全定位C、欠定位正确答案:C2.对齿轮齿而和内孔进行精加工时,常采用()原则来选择基准。
(3分)A、基准重合B、互为基准C、自为基准正确答案:B3.正态分布曲线中。
值增大则工件的尺寸分散范围()。
(3分)A、増大8、减小C、不变正确答案:A4.磨刀、调刀、切屑、加油属于单位时间哪部分?()(3分)A、基本B、辅助C、服务正确答案:B5.误差的敏感方向是指产生加工误差的工艺系统的原始误差处于加工表面的()。
(3分)A、法线方向B、切线方向C、轴线方向正确答案:A二、判断题(每题2分,共15道小题,总分值30分)l.imagel.png图中,R在一定程度上代表了瞬时的尺寸分散范围,故R点图可反映出系统误差及其变化趋势。
()(2分)正确答案:错误2.车削具有圆度误差的毛坯时,由于“误差复映”而使工件产生与毛坯同样大小的圆度误差。
()(2 分)正确答案:错误3.磨削加工中,砂轮和工件的速度越高,则被磨表而的粗糙度值就越小。
()(2分)正确答案:错误4.工件一旦夹紧,则它的六个自由度就全被限制了。
(2分)正确答案:错误5.直接选配法能达到很高的装配精度。
()(2分)正确答案:正确6.工序分散优于工序集中。
(2分)正确答案:错误7.如果工艺过程稳定,则加工中就不会出现废品。
()(2分)正确答案:错误8.釆用工序集中原则可•以降低对工人技术水平的要求。
()(2分)正确答案:错误9.切削用量中进给量和切削速度对切削加工表面层冷作硬化的影响最大。
()(2分)正确答案:正确10.淬火一般安排在磨削加工之前进行。
()(2分)正确答案:正确11.在安排机加工工序的顺序时,一般先加工孔,后加工平面。
机械制造工艺学复习题
![机械制造工艺学复习题](https://img.taocdn.com/s3/m/d8bd07e081c758f5f61f6777.png)
1.在尺寸链中,组成环的公差必然小于于封闭环的公差。
2.工艺基准包括工序基准、定位基准、测量基准和装配基准四种。
3.轴类零件外圆表面的磨削通常以轴心线作为定位基准4.工件定位时,几个定位支承点重复限制同一个自由度的现象,称为重复定位或过定位。
5.V形块定位元件适用于工件以外圆柱面相接触的定位。
6.定位误差由两部分组成,即基准位移误差和基准不重合误差。
7.套类零件采用心轴定位时,长心轴限制了 4 个自由度;短心轴限制了 2个自由度。
8.划分工序的依据是工作地点是否改变以及加工是否连续。
9.机械加工工艺规程是指规定产品制造工艺过程和操作方法的__工艺文件。
10.加工表面不变、切削工具不变的条件下所连续完成的那部分工艺过程称为_工步。
11.硬丝杠螺纹精加工应安排在淬火之之后完成。
12.套类零件外圆表面的磨削通常以内孔中心线作为定位基准13.机械加工工艺规程是指规定产品制造工艺过程和操作方法的工艺文件。
14.零件的机械加工工艺过程以工序为基本单元所组成。
15.夹紧力的作用点应与支承元件相对正,应落在工件刚性较好的部位上,应靠近加工部位。
16.加工表面的法线方向称为误差敏感方向。
17.获得零件尺寸精度的方法有试切法、定尺寸刀具法、调整法和自动控制法。
18.加工时,因为采用了近似的运动方式或者形状近似的刀具而产生的误差称为原理误差。
19.车螺纹时,车床传动链误差将影响加工螺纹的螺距误差20.主轴的回转误差可分解为纯径向跳动、纯角度摆动和纯轴向窜动三种基本形式。
21.加工表面的法线方向称为误差敏感方向。
22.获得零件形状精度的方法有轨迹法、展成法、仿形法和成形法。
23.机械加工工艺规程是指一种用文件形式规定下来的工艺文件。
24.机械加工工艺过程是指以机械加工的方法按一定的顺序逐步改变毛坯的尺寸、形状、位置和表面质量,直至成为合格零件的那部分生产过程。
25.工艺过程包括毛坯制造、零件制造、零件热处理、装配调试和检验试车等。

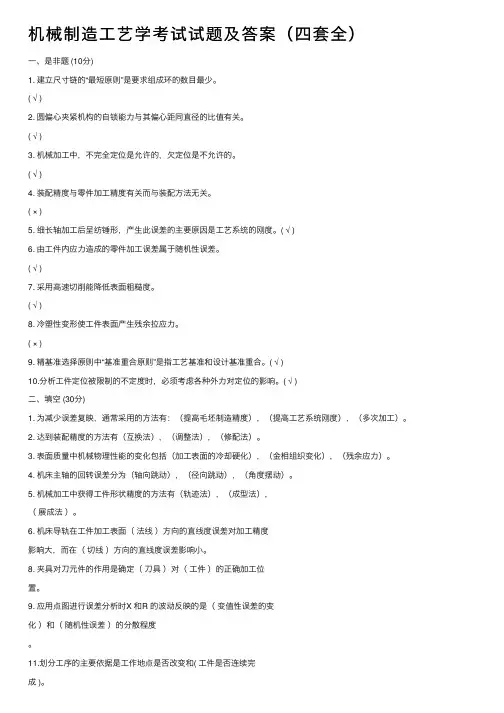

机械制造工艺学考试试题及答案(四套全)
![机械制造工艺学考试试题及答案(四套全)](https://img.taocdn.com/s3/m/ce1356c077eeaeaad1f34693daef5ef7bb0d1250.png)
机械制造⼯艺学考试试题及答案(四套全)⼀、是⾮题 (10分)1. 建⽴尺⼨链的“最短原则”是要求组成环的数⽬最少。
( √ )2. 圆偏⼼夹紧机构的⾃锁能⼒与其偏⼼距同直径的⽐值有关。
( √ )3. 机械加⼯中,不完全定位是允许的,⽋定位是不允许的。
( √ )4. 装配精度与零件加⼯精度有关⽽与装配⽅法⽆关。
( × )5. 细长轴加⼯后呈纺锤形,产⽣此误差的主要原因是⼯艺系统的刚度。
( √ )6. 由⼯件内应⼒造成的零件加⼯误差属于随机性误差。
( √ )7. 采⽤⾼速切削能降低表⾯粗糙度。
( √ )8. 冷塑性变形使⼯件表⾯产⽣残余拉应⼒。
( × )9. 精基准选择原则中“基准重合原则”是指⼯艺基准和设计基准重合。
( √ )10.分析⼯件定位被限制的不定度时,必须考虑各种外⼒对定位的影响。
( √ )⼆、填空 (30分)1. 为减少误差复映,通常采⽤的⽅法有:(提⾼⽑坯制造精度),(提⾼⼯艺系统刚度),(多次加⼯)。
2. 达到装配精度的⽅法有(互换法),(调整法),(修配法)。
3. 表⾯质量中机械物理性能的变化包括(加⼯表⾯的冷却硬化),(⾦相组织变化),(残余应⼒)。
4. 机床主轴的回转误差分为(轴向跳动),(径向跳动),(⾓度摆动)。
5. 机械加⼯中获得⼯件形状精度的⽅法有(轨迹法),(成型法),(展成法)。
6. 机床导轨在⼯件加⼯表⾯(法线)⽅向的直线度误差对加⼯精度影响⼤,⽽在(切线)⽅向的直线度误差影响⼩。
8. 夹具对⼑元件的作⽤是确定(⼑具)对(⼯件)的正确加⼯位置。
9. 应⽤点图进⾏误差分析时X 和R 的波动反映的是(变值性误差的变化)和(随机性误差)的分散程度。
11.划分⼯序的主要依据是⼯作地点是否改变和( ⼯件是否连续完成 )。
六、(10分) 车削⼀批轴的外圆,其尺⼨要求为Φ20±0.06。
若此⼯序尺⼨呈正态分布,公差带中⼼⼤于分布中⼼,其偏值δ=0.03mm ,均⽅根差σ=0.02mm ,求:(1)这批⼯件的废品率是多少?(2)指出该⼯件常值系统误差和随机误差的⼤⼩;(3)可采取什么改进措施以消除废品?解:(1)5.102.003.002.097.1994.19==-=-δx x 查4332.01=F则0668.04332.05.05.011=-=-='F F废品率为0668.01='F(2)03.02097.19=-=-=?δx x C(3)采⽤将⼑具朝着尺⼨变化的⽅向调整0.015(即直径上增加0.03),使X 与公差带中⼼重合以消除废品。
机械制造工艺学期末复习试卷及答案 详细版
![机械制造工艺学期末复习试卷及答案 详细版](https://img.taocdn.com/s3/m/8243668058f5f61fb73666f4.png)
56..磨削时,采用内冷却方式和___开槽____砂轮能有效地防止烧伤现象的产生。
57..任何机器都是由___零件_
58._套件____、组件和部件等组成。
59..调整组成环的公差时,尺寸相近、加工方法相同的组成环,其公差值__ _相等____ ;难
72.(V
73.)
74.7.中批生产中,机械加工工艺规程多采用机械加工工序卡片的形式。
75.(X
76.)
77.8.采用复合工步可以节省基本时间,从而提高生产效率。
78.(J
79.)
80.9.铰孔不但能保证尺寸、形状精度和减小孔的表面粗糙度,还能纠正位置精度。
81.(X
82.10.轴的外径尺寸的公差,如果按“入体原则”标注,则其上偏差为零。
加工大多数(或所有)其它表面;可以简化夹具设计:可以减少工件搬动和翻转次数。
8.试分析在成批大量生产中,为什么要控制毛坯硬度的均匀性?
答:成批大量生产中采用调整法加工,若毛坯硬度不均匀将造成切削力的变化较大,使工艺
系统变形变化较大,将造成加工后尺寸不一。
9.拟定工艺路线的主要任务是什么?
答:拟定工艺路线的主要任务是:
(X
)
26.滚压加工能使工件表面金属组织细化,形成压缩残余应力。
(J
)
27.固定调整法采用改变调整件的相对位置来保证装配精度。
(X
28.采用互换装配时,选择的协调环不能为标准件或公共环。
(J
29.粗糙表面易被腐蚀。
(J
度有利于抑制积屑瘤或鳞刺的产生,从而可以减小加工表面粗糙度值。
2.在装配时,有时采用“自身加工法”、“合并加工法”或“误差抵消法”,请问它们是由哪
《机械制造工艺学》期末考试题参考答案(精)
![《机械制造工艺学》期末考试题参考答案(精)](https://img.taocdn.com/s3/m/8cdbebc25022aaea998f0f8c.png)
大学学年第二学期《机械制造工艺学》期末考试题参考答案一、名词解释(本大题共小题,每小题分,共分).工序:一个或一组工人,在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。
.尺寸链:相互联系,按一定顺序首尾相接和尺寸封闭图形。
.基准:确定生产对象上几何要素的几何关系所依据的那些点,线,面。
.过定位:几个定位支撑点重复限制同一个或几个自由度。
.形状精度:加工后零件各表面的实际形状与表面理想形状之间的附和精度。
二、填空题(本大题共小题,每空分,共分).牛头刨床的主运动是(刨刀)的直线往复移动,进给运动是(工件)的间歇移动。
.工时定额是完成某一(零件)或(工序)所规定的时间。
.刨削和插削都是(间断)切削,刀具易受到(冲击),因此(切削速度)不宜太高。
.电火花加工是在一定的(介质)中,通过(工具)电极和(工件)电极之间的(脉冲放电)的电蚀作用,对工作进行加工的方法。
.切削用量是在切削加工过程中()()和()的总称。
.装夹是工件在加工前,使其在机床上或夹具中获得(正确而固定位置)的过程,它包括(定位)和(夹紧)两部分内容。
.零件的加工精度包括(尺寸精度)(形状精度)和(相互位置)三个方面。
三、不定项选择(本大题共小题,每小题分,共分).车床主轴的纯轴向窜动对(、)加工有影响。
、车销内外圆、车销端面车销螺纹.制定零件工艺过程时,首先研究和确定的基准是()、设计基准、工序基准、定位基准、测量基准.零件在加工过程中使用的基准叫做(、)、设计基准、工艺基准、装配基准、定位基准、测量基准.车床主轴轴颈和锥孔的同轴度要求很高,常采用()来保证、基准重合、互为基准、自为基础、基准统一.机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为()、生产过程、工艺过程、机械加工工艺过程.受迫振动系统在共振区消振最有效的措施使()增大系统刚度;增大系统阻尼;增大系统质量.用()来限制六个自由度,称为()。
机械制造工艺学复习题
![机械制造工艺学复习题](https://img.taocdn.com/s3/m/70d7b510f18583d0496459e4.png)
(2)确定加工方法;
(3)安排加工顺序及热处理、检验等其它工序;
(4)确定生产的组织形式;
(5)划分加工阶段。
10.1)工件产生腰鼓形形状误差——主要原因是加工时工件刚度不足;
2)工件产生尺寸由大到小的锥形——主要原因是加工时工件和刀具产生热变形。
11.工序是指一个(或一组)工人在一个工作地点对一个(或同时对几个)工件连续完成的那一部分工艺过程。对同一工件其加工工序的安排不是固定不变的,因为根据工序的定义,只要工人、工作地点、工作对象(工件)之一发生变化或不是连续完成,则应成为另一个工序。因此,同一工件,同样的加工内容可以有不同的工序安排。
a) b)
19、过轴心打通孔,保证尺寸L。指出工件定位应限制的自由度。
20、某镗孔工序,孔的尺寸为 ,镗孔后实际尺寸按正态分布,标准偏差为0.02mm,但分布曲线中心相对公差带中心向左偏移0.03mm。试作图分析有无废品产生,如产生废品,判断产生的废品能否修复。
21.判断下组零件结构工艺性的好坏,并简要说明理由。
机械制造工艺学
三、简答题:
1.为什么提高切削速度和刀具的刃磨质量,可以减小加工表面粗糙度值?
2.在装配时,有时采用“自身加工法”、“合并加工法”或“误差抵消法”,请问它们是由哪种装配方法发展成的?
3.如果零件的表面没有烧伤色是否就说明零件的表面层没有被受热损伤?为什么?
4.什么叫装配尺寸链的最短路线原则?为什么应遵守这个原则?
3)定位误差即为A点在尺寸H方向上的最大变动量。
△dw =△jb +△jw =0.0832 mm
3、解:1)对于尺寸
△dw=△jw -△bc = - Td/2 = 0.207 Td(Td为工件外圆直径公差)
机械制造工艺学期末考试复习资料
![机械制造工艺学期末考试复习资料](https://img.taocdn.com/s3/m/d95f3d0a0166f5335a8102d276a20029bd6463fc.png)
《机械制造工艺学》课程综合复习资料一、单选题1.两级降速传动链,首、末级传动比分别为i1和i2,在总的传动比和传动元件误差不变的情况下,()时,对减小传动误差更有利。
A.i1<i2B.i1>i2C.i1=i2答案:B2.如果某加工过程中,误差服从正态分布,但是样本平均值与公差带中心不重合,可以判断该加工过程存在()。
A.随机误差B.常值系统误差C.变值系统误差答案:B3.()是组成机器的最小单元。
A.零件B.组件C.套件答案:A4.使用计算法确定加工余量时,对于本工序加工余量大小没有直接影响的因素是()。
A.上工序的表面质量B.上工序的加工精度C.本工序的加工精度答案:C5.工件经一次装夹后所完成的那一部分工序称为()。
A.工步B.安装C.工位答案:B6.轴类零件定位用的顶尖孔属于()。
A.设计基准B.辅助基准C.粗基准D.精基准答案:D7.机械加工工艺过程是()。
A.直接生产过程B.辅助生产过程C.直接或者辅助生产过程答案:A8.薄壁圆环零件用三爪卡盘装夹,在车床上车内孔,下列图形中()能描述由于夹紧力变形而产生的加工误差。
A.B.C.答案:A9.制定机械加工工艺规程时,如果采用普通加工方法的单件小批生产,一般只需要填写()。
A.机械加工工艺过程卡片B.机械加工工艺卡片C.机械加工工序卡片答案:A10.对于装配尺寸链,当某一组成环是不同装配尺寸链公共环时,其公差大小和位置根据()的那个尺寸链确定。
A.对其精度要求最高B.对其精度要求最低C.不确定答案:A11.连续加工一批工件时,如果工艺系统存在显著的热变形,会使工件的尺寸呈()。
A.正态分布B.双峰分布C.平顶分布D.偏向分布答案:D12.精基准选择时的“基准重合”原则是指选用被加工面的()作为定位精基准。
A.工序基准B.设计基准C.测量基准答案:B13.零件上某重要表面要求加工余量小且均匀,应采用()的原则方法来定位。
A.互为基准B.自为基准C.基准统一答案:B14.下列刀具中,()的制造误差能直接带来加工误差。
《机械制造工艺学》试题库及答案
![《机械制造工艺学》试题库及答案](https://img.taocdn.com/s3/m/16b4f2db856a561252d36fc0.png)
《机械制造工艺学》习题及答案一填充题1 机械制造工艺学的研究对象主要是机械加工中的三大问题即(a),(b),(c)。
答案:加工质量、生产率、经济性。
2 机械加工工艺系统包括(a),(b),(c),(d)等四个方面。
答案:机床、夹具、工件、刀具。
3 工艺过程划分加工阶段的原因是:(a),(b),(c),(d)。
答案:提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。
4 在机械制造中,通常将生产方式划分为(a),(b),(c)三种类型。
答案:单件小批、中批、大批大量生产。
5 确定毛坯加工余量的方法有三种即(a),(b),(c)。
大批量生产用(d)。
答案:计算法、查表法、经验估计法、计算法。
6 根据作用的不同,基准通常可分为(a)和(b)两大类,定位基准属于(c)。
答案:设计基准、工艺基准、工艺基准。
7 为了保证加工质量,安排机加工顺序的原则是(a),(b),(c),(d)。
答案:先面后孔、先粗后精、先主后次、先基面后其它。
8 选择定位粗基准要考虑(1)使各加工面都有一定的和比较均匀的(a);(2)保证加工面与非加工面的(b)。
答案:加工余量、相互位置精度。
9 零件的加工精度包括三方面的内容即(a),(b),(c)。
答案:尺寸精度、几何形状精度、表面相互位置精度10 零件表层的机械物理性质包括(a ),(b),(c)。
答案:表面冷硬、表层残余应力、表层金相组织11 刀具磨损属于(a )误差,可以通过计算后输入(b )来补偿。
答案:变值系统误差、等值异号的误差12 零件的表面质量包括(a),(b),(c)、(d)。
答案:表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织13 工艺系统的振动分为两大类即(a)与(b),其中振幅随切削用量而变的是(c)。
答案:强迫振动、自激振动、自激振动14 切削加工后,引起表面残余应力的主要原因有(a),(b),(c)。
答案:塑性变形、温度变化、金相组织变化15 精密机床加工精度零件为了减少热变形,加工前应具备两条:(a),(b )。
机械制造工艺学复习题及参考答案
![机械制造工艺学复习题及参考答案](https://img.taocdn.com/s3/m/b21af33e5727a5e9856a615d.png)
一、填空题:2.根据工序的定义,只要 、 、工作对象(工件)之一发生变化或对工件加工不是连续完成,则应成为另一个工序。
3.采用转位夹具或转位工作台,可以实现在加工的同时装卸工件,使 时间与 时间重叠,从而提高生产率。
4.尺寸链的特征是关联性和 。
5.拉孔,推孔,珩磨孔, 等都是自为基准加工的典型例子。
6.根据工厂生产专业化程度的不同,生产类型划分为 、 和单件生产三类。
7.某轴尺寸为043.0018.050+-φmm ,该尺寸按“入体原则”标注为 mm 。
8.工艺基准分为 、 、测量基准和装配基准。
9.机械加工工艺过程由若干个工序组成,每个工序又依次分为安装、 、 和走刀。
10. 传统的流水线、自动线生产多采用 的组织形式,可以实现高生产率生产。
11. 选择粗基准时一般应遵循 、 、粗基准一般不得重复使用原则和便于工件装夹原则。
12. 如图1所示一批工件,钻4—φ15孔时,若先钻1个孔,然后使工件回转90 度钻下一个孔,如此循环操作,直至把4个孔钻完。
则该工序中有 个工步, 个工位。
图1 工件13. 全年工艺成本中,与年产量同步增长的费用称为 ,如材料费、通用机床折旧费等。
14. 精加工阶段的主要任务是 。
15. 为了改善切削性能而进行的热处理工序如 、 、调质等,应安排在切削加工之前。
16.自位支承在定位过程中限制 个自由度。
17.工件装夹中由于 基准和 基准不重合而产生的加工误差,称为基准不重合误差。
18.在简单夹紧机构中, 夹紧机构实现工件定位作用的同时,并将工件夹紧; 夹紧机构动作迅速,操作简便。
19.锥度心轴限制 个自由度,小锥度心轴限制 个自由度。
20.回转式钻模的结构特点是夹具具有 ;盖板式钻模的结构特点是没有 。
21.常用夹紧机构中的 是手动夹紧中应用最广泛的一种夹紧机构。
22.工件以外圆表面定位有两种形式,一种是 定位,一种是 定位。
23.夹紧力的作用方向应有利于工件的准确定位,一般要求主要夹紧力应垂直指向 。
机械制造工艺学复习题
![机械制造工艺学复习题](https://img.taocdn.com/s3/m/32edbcff0408763231126edb6f1aff00bed570da.png)
机械制造工艺学复习题一、判断题1、一个表面的加工总余量等于改表面的所有加工余量之和。
√2、表面的微观几何性质主要指表面粗糙度。
√3、加工原理误差是由于机床几何误差引起的。
x4、切削加工时,进给量和切削速度对表面粗糙度影响不大。
x5、机床、夹具、刀具三者就可以构成完整的工艺系统。
x6、一批零件加工尺寸的均方根偏差越大,说明加工尺寸分散范围越大√7、经济加工精度是指同一设备最低加工成本所能达到的加工精度。
x8、在一道工序中只能有一次安装。
x11、劳动生产率是指用于制造单件合格产品所消耗的劳动时间。
√12、在尺链中只有一个封闭环。
√13、成批生产时,轴类零件机械加工第一道工序一般安排为铣两端面、打中心孔。
√14、箱体零件多采用锻造毛坯。
x15、采用试切法加工一批工件,其尺寸分布一般不符合正态分布√16、零件的表面粗糙度值越低,疲劳强度越高。
√17、在机械加工中,一个工件在同一时刻只能占据一个工位√18、误差复映是由于工艺系统受力变形所引起的。
√二、单项选择题1、基准是 AA、用来确定生产对象上几何要素关系的点、线、面B、在工件上特意设计的测量点 C、工件上与机床接触的点D、工件的运动中心2、车削细长轴时,由于工件刚度不足造成在工件轴向截面上的形状是。
CA、矩形B、梯形C、鼓形D、鞍形3.切削加工时,对表面粗糙度影响最大的因素一般是 BA、刀具材料B、进给量C、切削深度D、工件材料4.磨削加工中,大部分切削热传给了 BA、钻孔B、工件C、砂轮D、切屑5.下列孔加工方法中,属于定尺寸刀具法的是 AA、钻孔B、车孔C、镗孔D、磨孔6.磨削表层裂纹是由于表面层 A 的结果。
A、残余应力作用B、氧化C、材料成分不匀D、产生回火7.大批量生产强度要求较高的形状复杂的轴,其毛坯一般选用 CA、砂型铸造的毛坯B、自由锻的毛坯C、模锻的毛坯D、轧制棒料8.在每一工序中确定加工表面的尺寸和位置所依据的基准,称为 BA、设计基准B、工序基准C、定位基准D、测量基准9、劳动生产率是指 DA、劳动者的劳动强度B、工厂生产产量C、劳动者用于生产的时间比率 D、工人在单位时间内的合格产品的数量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
机械制造工艺学三、简答题:1.为什么提高切削速度和刀具的刃磨质量,可以减小加工表面粗糙度值?2.在装配时,有时采用“自身加工法”、“合并加工法”或“误差抵消法”,请问它们是由哪种装配方法发展成的?3.如果零件的表面没有烧伤色是否就说明零件的表面层没有被受热损伤?为什么?4.什么叫装配尺寸链的最短路线原则?为什么应遵守这个原则?5.磨削裂纹的产生与工件材料及热处理有无关系?6.修配装配法的含义是什么?适用于什么生产中?7.加工箱体类零件时,常以什么作为统一的精基准,为什么?8.试分析在成批大量生产中,为什么要控制毛坯硬度的均匀性?9.拟定工艺路线的主要任务是什么?10.试分析引起下列形状误差的主要原因:在车床上用两顶尖装夹工件车细长轴,1)工件产生腰鼓形形状误差;2)工件产生尺寸由大到小的锥形。
11.什么是工序?对同一工件其加工工序的安排是固定不变的吗?为什么?12.试解释转移原始误差法的原理并举例加以说明。
四、分析题:1.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)2.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)3、过球心打一孔。
指出工件定位应限制的自由度。
4.分析图示夹紧方案不合理的原因,并加以改进。
5.判断下组零件结构工艺性的好坏,并简要说明理由。
6.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)7、在小轴上铣槽,保证尺寸H和L 。
指出工件定位应限制的自由度。
8.分析图示夹紧方案不合理的原因,并加以改进。
9.判断下组零件结构工艺性的好坏,并简要说明理由。
10.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)11.镗两小孔(上方大孔已加工),保证尺寸A和H。
指出工件定位应限制的自由度。
12.分析图示夹紧方案不合理的原因,并加以改进。
13.比较下组零件结构工艺性的好坏,并简要说明理由。
a) b)14.比较下组机器结构装配工艺性的好坏,并简要说明理由。
15.钻2—φ6H7孔,各平面已加工。
指出工件定位应限制的自由度。
16.在无心磨床上磨削销轴,销轴外径尺寸要求为φ12±0.01。
现随机抽取100件进行测量,结果发现其外径尺寸接近正态分布,平均值为= 11.99,均方根偏差为σ= 0.003。
试作图分析有无废品产生,如产生废品,判断产生的废品能否修复。
17.判断下组零件结构工艺性的好坏,并简要说明理由。
18.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)19、过轴心打通孔,保证尺寸L 。
指出工件定位应限制的自由度。
20、某镗孔工序,孔的尺寸为φ500+0.1,镗孔后实际尺寸按正态分布,标准偏差为0.02mm,但分布曲线中心相对公差带中心向左偏移0.03mm。
试作图分析有无废品产生,如产生废品,判断产生的废品能否修复。
21.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)22.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)23、加工齿轮坯两端面,保证尺寸A及两端面与内孔的垂直度。
指出工件定位应限制的自由度。
24、某柴油发动机曲轴第四个连杆轴颈直径,要求为φ75.14±0.01mm,热处理后精磨194件,结果发现其尺寸接近正态分布, =-0.562μm,σ=2.506μm。
试作图分析有无废品产生,如产生废品,判断产生的废品能否修复。
五、计算题:1、如图所示,一圆盘形工件在V形块上定位钻孔,孔的位置尺寸的标注方法假定有三种,其相应的工序尺寸为A、B、C,试对这三种不同的尺寸标注方法分别进行定位误差的计算。
0+0.0252、如图所示齿轮坯,内孔及外圆已加工合格(d=φ80-0.1mm,D=φ350mm),现在插床上以调整+0.2法加工内键槽,要求保证尺寸H=38.50mm。
试计算图示定位方法的定位误差(忽略外圆与内孔的同轴度误差)。
3、在图a所示工件上加工键槽,要求保证尺寸54 0.14mm 和对称度0.03。
现采用图b所示定位方案,试计算该种方案的定位误差。
参考答案三、简答题:1.提高切削速度和刀具的刃磨质量,可以减小加工表面粗糙度值,因为:1)刀具刃口表面粗糙度会“复印”在工件表面上,所以提高刀具的刃磨质量,可以减小加工表面粗糙度值。
2)在低、中切削速度下,切削塑性材料时容易产生积屑瘤或鳞刺,提高切削速度有利于抑制积屑瘤或鳞刺的产生,从而可以减小加工表面粗糙度值。
2.“自身加工法”、“合并加工法”是由修配装配法发展成的。
“误差抵消法”是由调整装配法发展成的。
3.表面没有烧伤色并不等于表面层没受热损伤。
如在磨削过程中最后采用无进给磨削,仅磨去了表面烧伤色,但却没能去掉烧伤层,留在工件上就会成为使用中的隐患。
4.在查找装配尺寸链时,每个相关的零、部件只以一个尺寸作为组成环列入装配尺寸链,这样,组成环的数目就等于有关零、部件的数目,即“一件一环”,这就是装配尺寸链的最短路线原则。
因为由尺寸链的基本理论可知,在装配精度既定时,组成环数越少,则各组成环所分到的公差值就越大,零件加工越容易、越经济。
所以要遵循这条原则。
5.磨削裂纹的产生与工件材料及热处理工序有很大的关系。
如磨削导热性差的材料(如耐热钢、不锈钢),容易产生裂纹;含碳量高的钢,由于晶界较脆,磨削时也容易产生裂纹。
工件淬火后,如果存在残余拉应力过大,即使在正常的磨削条件下也可能出现裂纹。
6.修配装配法是将尺寸链中各组成环按经济加工精度制造。
在装配时通过修去尺寸链中某一零件上预留的修配量以达到装配精度的方法。
这种装配方法适用于高精度多环尺寸链的成批生产或单件小批生产中。
7.加工箱体类零件时,常以“一面两孔”作为统一的精基准,因为这样可以比较方便地加工大多数(或所有)其它表面;可以简化夹具设计;可以减少工件搬动和翻转次数。
8.成批大量生产中采用调整法加工, 若毛坯硬度不均匀将造成切削力的变化较大,使工艺系统变形变化较大,将造成加工后尺寸不一。
9.拟定工艺路线的主要任务是:(1)选择定位基准;(2)确定加工方法;(3)安排加工顺序及热处理、检验等其它工序;(4)确定生产的组织形式;(5)划分加工阶段。
10.1)工件产生腰鼓形形状误差——主要原因是加工时工件刚度不足;2)工件产生尺寸由大到小的锥形——主要原因是加工时工件和刀具产生热变形。
11.工序是指一个(或一组)工人在一个工作地点对一个(或同时对几个)工件连续完成的那一部分工艺过程。
对同一工件其加工工序的安排不是固定不变的,因为根据工序的定义,只要工人、工作地点、工作对象(工件)之一发生变化或不是连续完成,则应成为另一个工序。
因此,同一工件,同样的加工内容可以有不同的工序安排。
12.转移原始误差法就是把影响加工精度的原始误差转移到不影响(或少影响)加工精度的方向或其它零部件上去。
例如,在成批生产中,采用前、后导向套的镗模加工箱体零件的孔,刀杆与主轴浮动联接,这也就是把机床主轴的回转误差转移掉,工件的加工精度完全由镗模和镗杆的精度来保证。
四、分析题:1.b结构工艺性好。
槽与沟的表面不应与其它加工面重合,这样可以减少加工量;改善刀具工作条件;在已调整好的机床上有加工的可能性。
2 a装配工艺性较好。
a可将轴及其上面的零件组成单独的装配单元,便于装配。
3 x y4、夹紧力作用点位置工件刚性小,工件变形大。
改进:如图,夹紧力作用点位置工件刚性较大,工件变形小。
5.b结构工艺性好。
孔的位置不能距壁太近。
图b可采用标准刀具和辅具,且可提高加工精度。
6 a装配工艺性较好。
a结构螺栓置于外侧,便于装配。
7 y z z x8、夹紧力作用点位于定位元件之外,会使工件发生翻转,破坏工件的定位位置。
改进:使夹紧力作用点正对支承元件。
9.b结构工艺性好。
钻孔时入端和出端要避免斜面,这样可以避免刀具损坏;提高钻孔精度;提高生产率。
10. a装配工艺性较好。
因图a轴承内环直径大于轴的直径,便于拆卸轴承,而图b轴承内环直径等于轴的直径, 轴承难以拆卸。
11. Z X X Y Z12. 夹紧力的作用方向与切削力方向不一致,则夹紧力至少要大于切削力。
改进:夹紧力与主切削力方向一致,此时所需夹紧力较小。
13.b结构工艺性好。
加工面减小,节省工时,减少刀具损耗,并且容易保证平面度要求。
14. a装配工艺性较好。
图a为通孔结构,便于取出定位销,而图b为盲孔结构,难以取出定位销。
15.X YX YZ16. 作图有可修复废品产生。
17.b结构工艺性好。
避免斜孔加工;几个平行孔便于同时加工;简化夹具设计;减少孔的加工量。
18. a装配工艺性较好。
在轴套上预先加工好油孔,可消除装配时的机械加工工作量。
19. x y x z20、会产生可修复的废品。
21.b结构工艺性好。
封闭平面要有与刀具尺寸及形状相应的过渡面,这样可以减少加工量,采用高生产率的加工方法及标准刀具。
22. a装配工艺性较好。
a只需修刮圆销的削面就可以调整圆锥齿轮的啮合间隙,显然a结构的修配工作量要比b的少得多。
23. x y z x y24、不会产生废品。
五、计算题:1、解:三种情况的基准位置误差为:∆jw=Td2sinα2(1)尺寸A:工序基准与定位基准重合,故Δ∆dw(A)=Td2sinjb =0 α2(2) 尺寸B:工序基准是外圆上母线,与定位基准不重合,Δjb 与Δjww 同时存在且方向相同。
∆dw(B)=Td2sinα+Td22(3)尺寸C:工序基准是外圆下母线,与定位基准不重合,Δjb 与Δjw同时存在且方向相反。
∆dw(C)=Td2sinα2-Td2、解:1)尺寸H的工序基准为孔D下母线A,定位基准为外圆d的圆心,所以存在△jb,且△jb = TD/2 =0.025/2 =0.0125 mm2)V型块定位外圆,存在△jw,且△jw = Td/2sin(α/2) = 0.1/2sin45 = 0.0707 mm3) 定位误差即为A点在尺寸H方向上的最大变动量。
△dw = △jb + △jw = 0.0832 mm3、解:1)对于尺寸△dw=△jw - △bc = Td2sin - Td /2 = 0.207 Td (Td为工件外圆直径公差)2△dw=0.207 × 0.1 =0.0207 mm2)对于对称度0.03工序基准和定位基准都为外圆轴心线,所以△bc = 0;由于V型块定位的对中性好,所以△jw = 0;所以△dw= 01.加工套类零件的定位基准是( D )。
A.端面B.外圆C.内孔D.外圆或内孔2. 磨刀、调刀、切屑、加油属于单位时间哪部分。
( C )A.基本B.辅助C.服务D.休息3. 车床主轴轴颈和锥孔的同轴度要求很高,常采用( B )来保证。
A.基准重合B.互为基准C.自为基础D.基准统一4. 平键连接中,传递转矩是依靠键与键槽的( C )。
