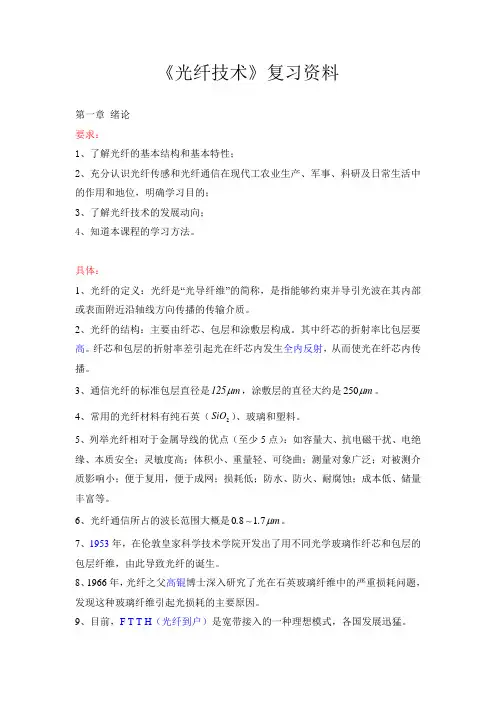

《光纤技术》复习资料第一章 绪论要求：1、了解光纤的基本结构和基本特性；2、充分认识光纤传感和光纤通信在现代工农业生产、军事、科研及日常生活中的作用和地位，明确学习目的；3、了解光纤技术的发展动向；4、知道本课程的学习方法。
具体：1、光纤的定义：光纤是“光导纤维”的简称，是指能够约束并导引光波在其内部或表面附近沿轴线方向传播的传输介质。
2、光纤的结构：主要由纤芯、包层和涂敷层构成。
其中纤芯的折射率比包层要高。
纤芯和包层的折射率差引起光在纤芯内发生全内反射，从而使光在纤芯内传播。
3、通信光纤的标准包层直径是125m μ，涂敷层的直径大约是250m μ。
4、常用的光纤材料有纯石英（2SiO ）、玻璃和塑料。
5、列举光纤相对于金属导线的优点（至少5点）：如容量大、抗电磁干扰、电绝缘、本质安全；灵敏度高；体积小、重量轻、可绕曲；测量对象广泛；对被测介质影响小；便于复用，便于成网；损耗低；防水、防火、耐腐蚀；成本低、储量丰富等。
6、光纤通信所占的波长范围大概是0817..m μ。
7、1953年，在伦敦皇家科学技术学院开发出了用不同光学玻璃作纤芯和包层的包层纤维，由此导致光纤的诞生。
8、1966年，光纤之父高锟博士深入研究了光在石英玻璃纤维中的严重损耗问题，发现这种玻璃纤维引起光损耗的主要原因。
9、目前，F T T H （光纤到户）是宽带接入的一种理想模式，各国发展迅猛。
10、目前流行的“三网合一”指的是将现存三个网络：电信网、有线电视网和计算机网的信号在同一个光纤网络中传输。
11、光纤被喻为信息时代的神经。
第二章 光纤拉制及成缆要求：1、了解光纤的分类方法和光纤的种类，理解各种不同种类光纤之间的区别及每种光纤的特点；2、知道光纤的制作材料及要求；3、了解光纤预制棒的制造原理和工艺；4、知道各种光缆结构和材料的用途。
具体：1、光纤的分类：按照光纤横截面折射率分布不同分为：阶跃光纤和渐变光纤（折射率在纤芯中保持恒定，在芯与包层界面突变的光纤称为阶跃光纤，折射率在纤芯内按某种规律逐渐降低的光纤称为渐变光纤。
光无源器件课件.
光源，反射损耗系数达55dB。
（a）FC型
（b）PC型
（a）FC型
（b）PC型
（c）APC型
7
光传输技术
光无源器件
光纤
套管
插针
粘结剂
图 精密套管结构连接器简图
连接器分为：单纤(芯)连接器和多纤(芯)连接器。
8
光传输技术 光耦合器
光无源器件
功能与分类
功能是把一个输入 的光信号分配给多 个输出，或把多个 输入的光信号组合 成一个输出。
光无源器件
图 熔锥光纤型波分复用器结构和特性
15
光传输技术
光无源器件
光 纤
l1 l2 l3
透 镜
光 栅
l1+ l2+ l3
图 衍射光栅型波分复用器结构示意图
16
光传输技术
光无源器件
光
l1 l2 l3
纤
棒透 镜
光 栅
+
l3
l1 + l2
图 采用棒透镜的光栅型波分复用器
17
光传输技术 隔离器
光无源器件
特点
• 机械光开关的优 点是插入损耗小， 串扰小时和各种 光纤，技术成熟； 缺点是开关速度 慢。 •固体光开关 的优点是开 关速度快； 缺点是插入 损耗大，串 扰大，只适 合单模光纤。
• 转换光路， 实现 光交换
22
光传输技术
有哪些光无源器件？描述它们的工作原理
23
光传输技术
24
T形耦合器 星形耦合 器 定向耦合 器
9
光传输技术 常用耦合器的类型
光无源器件
…
…
(a)T型
(b)星型
1
1x2的3端耦合器，其
第五章 无源光器件
∆n( E ) ∝ γE + ξE
2
Optical fiber Principle and Application 5-8
γE ξE
2
谱克尔电光效应 γ 线性电光系数 克尔电光效应
ξ二次电光系数
线性电光效应所需的电压比克尔效应要低一些
C.铌酸锂晶体（ C.铌酸锂晶体（LiNbo3）的谱克尔效应 铌酸锂晶体
∆n
n n = − ∆η = − γE 2 2
3
3
Optical fiber Principle and Application 5-9
Δn(E)也是外加电场的线性函数,当信号电场E改变时,介质 的折射 n(E)也是外加电场的线性函数,当信号电场E改变时, 也是外加电场的线性函数 随之线性变化,从而实现对光的调制。 率n随之线性变化,从而实现对光的调制。 二. 相位调制器
Optical fiber Principle and Application 5-1

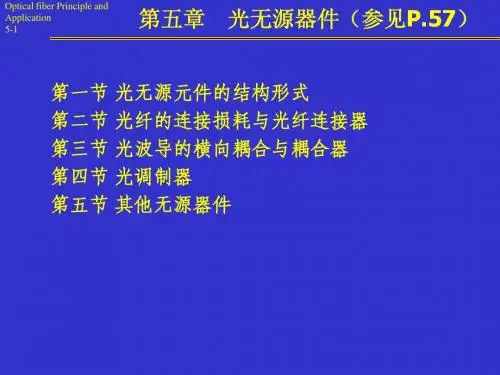

光无源器件（参见P.57） 第五章 光无源器件（参见 ）
第一节 光无源元件的结构形式 第二节 光纤的连接损耗与光纤连接器 第三节 光波导的横向耦合与耦合器 第四节 光调制器 第五节 其他无源器件
Optical fiber Principle and Application 5-2
n( E ) =
1 3 n + ∆n = n − rn E 2
当光波通过此晶体时 , 经受的相位变化为 :
ϕ = k 0 n ( E ) L = ϕ (0) − π
rn 3 LE
λ0
L调制器的长度 , λ 0 波长 , ϕ (0) = 2πnL / λ 0 未加电压时的相位 变化
Optical fiber Principle and Application 5-11
第五章无源光器件共74页PPT资料
04.09.2019
nancy
2．光波分复用器
图3-46 复用器插入损耗—波长关系曲线
04.09.2019
nancy
2．光波分复用器
图3-47 解复用器波长—插入损耗关系曲线
04.09.2019
nancy
2．光波分复用器
Ⅰ 中心波长λ和中心波长的工作范围Δλ Ⅱ 中心波长对应的最小插入损耗L1和L2 Ⅲ 相邻信道之间串音耦合最大值L12和L23
（2）带宽（BFWS）：R为fq谐振fq峰1降2至cn一l半时所对应的
频带宽度，又称为3dB带宽。
04.09.2019
nancy
3.4.4 光开关
能够控制传输通路中光信号通或断或进行 光路切换作用的器件，称为光开关。
光开关一般包括两种：机械式光开关和电 子式光开关。
04.09.2019
作为输出端口。
04.09.2019
nancy
2．光波分复用器
图3-45 WDM光传输原理图
04.09.2019
nancy
2．光波分复用器
（2
①
复用器的光学特性可以用给定的输入端口 的插入损耗—波长关系曲线表示。
②
解复用的光学特性，可以用输入端到N个输
出端的各信道的波长—插入损耗关系曲线来 表达
图 3.30 光纤型波分解复用器原理
nancy
设 特 定 波 长 为 λ1 和 λ2 ， 1 、 2
选择光纤参数，调整有效作
a
用长度，使得当光纤a的输
b
出Pa(λ1)最大时，光纤b的输
出Pb(λ1)=0；当Pa(λ2)=0时， Pb(λ2) 最 大 。 对 于 λ1 和 λ2 分 别为1.3μm和1.55 μm的光纤
《光无源器件》课件
PPT,a click to unlimited possibilities
汇报人：PPT
目录 /目录
01
点击此处添加 目录标题
04
光无源器件的 应用场景
02
光无源器件概 述
05
光无源器件的 市场分析
03
光无源器件的 原理与技术
06
光无源器件的 挑战与前景
01 添加章节标题
02 光无源器件概述
性能参数
光功率：表示光无源器件的输出光功率 光损耗：表示光无源器件的损耗程度 光隔离度：表示光无源器件的隔离性能 光稳定性：表示光无源器件的稳定性能
0应用
光纤通信：光无源 器件在光纤通信系 统中的应用广泛， 如光纤耦合器、光 纤分路器等。
光传输系统：光无 源器件在光传输系 统中的应用，如光 放大器、光调制器 等。
定义与分类
光无源器件：指在光通信系统中，不需 要外部电源即可工作的器件
分类：根据功能不同，可以分为光分路 器、光隔离器、光耦合器等
光分路器：用于将光信号分成多路，实 现光信号的分配和复用
光隔离器：用于防止光信号的反射和回 波，保证光信号的传输质量
光耦合器：用于将光信号从一个光纤传 输到另一个光纤，实现光信号的耦合和 分离
市场需求：光无源器件的市场需求尚未完全打开，需要加大市场推广力度 政策支持：政府对光无源器件产业的政策支持力度有待加强，需要争取更 多的政策支持
技术创新与突破方向
提高光无源器件的性能和稳定 性
降低光无源器件的成本和功耗
开发新型光无源器件，如光子 晶体、光子集成电路等
研究光无源器件在5G、物联网、 人工智能等领域的应用
添加标题
添加标题
光纤通信原理第五章1 无源光器件和WDM技术
每一波长在输入和输出耦合器中受到相移。结果是一个波 长的每一空间分量受到不同的相移，并在输出耦合器中相 互干涉，形成一系列最大光强，它们的方向取决于波长值。
1 .... 5
Input fibre
Constant path difference = between waveguides
P0
P1
P2
P1 = P0 cos2(Kz)
P2 = P0 sin2(Kz)
K是耦合系数，和耦合区的长度、光纤的半 径及光波长有关； z是耦合区长度。
插入损耗：L=10log[P1/(P3+P2)] (dB) 分光比： R=P2/（P3＋P2) 耦合系数：K=P3/P1 隔离度： I=10log[(P2+P3)/P4] (dB)
1 2
3
3端口环行器中端口1到端口2的光路
自聚焦透镜
主要作用是准直光束 。 自聚焦透镜是一种圆柱棒状微光学元件， 其折射率分布同自聚焦光纤，直径远大于自 聚焦光纤芯径 。
1、渐变折射率分布材料 2、依靠光线轨迹的弯曲实现光学成像
F-P腔滤波器
由两块平行的高反射率的镜面构成 谐振腔，对特定波长的光波发生谐振而 得到频率选择性。
B = 2neff
neff是纤芯的等效折射率； 是光栅周期 。
λ1—λ16
布拉格光栅
λ1—λ15
λ16
光纤光栅：体积小、插入损耗低、可以与 光纤有良好的匹配。
环形器
λ1—λ15、λ16
FBG
λ1—λ15、λ16
λ16
λ16
光纤光栅的应用
•光纤激光器 •波分复用器 •传感器
无源光器件
无源光器件（Optical Passive Devices）简介:又称为光无源器件，是光纤通信设备的重要组成部分，也是其它光纤应用领域不可缺少的元器件。
具有高回波损耗、低插入损耗、高可靠性、稳定性、机械耐磨性和抗腐蚀性、易于操作等特点，广泛应用于长距离通信、区域网络及光纤到户、视频传输、光纤感测等等。
其结构图如下：无源光器件原理、作用、种类以及应用简介光无源器件是光纤通信设备的重要组成部分。
它是一种光学元器件，其工艺原理遵守光学的基本规律及光线理论和电磁波理论、各项技术指标、多种计算公式和各种测试方法，与纤维光学、集成光学息息相关；因此它与电无源器件有本质的区别。
无源光器件的种类繁多，功能及形式各异，但在光纤通信网络里是一种使用性很强的不可缺少的器件，而在光纤有线电视中，起着连接、分配、隔离、滤波等作用。
作用概括起来主要是：连接光波导或光路；控制光的传播方向；控制光功率的分配；控制光波导之间、器件之间和光波导与器件之间的光耦合；以及合波和分波等作用。
光无源器件有很多种，分别是：光纤准直器（Fiber Collimators）光纤连接器（Connector），光耦合器件（Coupler），光衰减器（Attenuator），光隔离器（Isolator），光波分复用器（WDM），偏振光合波器（PBC）、光开关(Switch)，光环形器（Circulator）；在此只介绍几种常见的无源光器件，其余的不再一一介绍。
1、光纤连接器：又称光纤活动连接器，俗称活动接头，用于设备与光纤之间的连接。
光纤连接器的作用是将需要连接起来的单根或多根光纤芯线的断面对准、贴紧，并能多次使用。
2、光纤分路器及耦合器：光纤耦合器，将不同方向的光信号耦合(光纤flash\光纤耦合器SWF )送入一根光纤中传输，或者相反。
常用的三极管光耦合器结构图如下：3、光合波器、光分波器：光合波器和光分波器是用于波分复用等传输方式中的无源光器件.可将不同波长的多个光信号合并在一起耦合到一根光纤中传输，或者反过来说，将从一根光纤传输来的不同波长的复合光信号，按不同光波长分开。
光无源器件介绍分析课件
这里端面一般为球面，球面增加回损。比较两种连接器， APC斜球端面连接器可以在接触时产生更大的回波损耗， 其数值可以达到50-70dB，而一般的PC端面连接器回损约 为30-40dB ，只是由于角度位置的要求， APC连接器制作 工艺会稍微复杂。
光 鹅 合 器 ( Coupler) 3. 光鹅合器(Coupler)
光 耦 合 器 ( Coupler)
耦合器件的定义以及种类
光耦合器是重要的无源器件，可是传输中的光信号在特殊结构的耦合 区发生耦合，然后进行再分配。 种 类 从 功 能 上 分 光 功 率 ( Splitter) 和 光 波 长 分 配 耦 合 器 (WDM Coupler)；从端口形式可分为X形、 Y形、星形以及树形耦合器；从 工作带宽分窄带耦合器、单工作窗口宽带耦合器、双工作窗口的宽带 耦合器；从传导光模式分多模耦合器、单模耦合器。 熔融拉锥型全光纤耦合器应为其良好的综合优势成为现在制作耦合器 的主要方法。 JDSU主要制造此类Coupler，为本章节专讲内容。
光 隔 离 器 ( Isolator) 5. 光隔离器(Isolator)
光 隔 离 器 ( Isolator)
概述与光隔离器种类
光隔离器主要是解决光路中光的反射问题，它是只允许光线沿光路正向传输的 非互易性无源器件。包括两种主要类型：
1 、 Polarization- Dependent Free- space Optical Isolator
在器件工作带宽范围内，各输出端口输出光功率的最大变化值 6、偏振相关损耗(Polarization Dependent Loss)
当传输光信号偏振态发生360度变化，器件各端口输出光功率最大 变化量 7、隔离度(Isolation)
光无源器件第五-六课.
复习第四课1、光纤连接器的参数插入损耗、回波损耗、重复性、互换性、工作寿命注：定义、影响因素、公式、测试方法2、光纤连接的另一种形式——光纤熔接对应的光纤基础实验：（1）了解光纤的结构和几何特性（2）掌握光纤的切割、焊接及耦合方法光纤的熔接光纤熔接技术是在高压电弧的作用下将两根需要熔接的光纤重新融合在一起。
光纤熔接后，光线能在两根光纤之间以极低的损耗传输，一般小于0.1dB。
光纤熔接不产生缝隙，因而不会引起反射损耗，是减小插入损耗的最好方法。
耦合器、衰减器、隔离器光纤传输过程中，如何实现光信号的分路、合路？§1、光纤结构示意图耦合机理示意图背散射臂耦合区耦合机理：（单模光纤耦合器）2、分类10、按功能：光功率分配器、光波长合/分耦合器；20、按结构和制备方法：块型、熔融光纤型和平面波导型；块型：利用光学分立元件。
熔融光纤型和平面波导型：利用连接结构。
（主要方式：全光纤型和集成光学型）2、分类30、按对通过的光是否敏感：方向（定向）耦合器、非方向耦合器；（a）左端口输入的光在右边分成两个；然而，若光从右边输入，所有的光都会进入左边，进入右下端口的很少。
（b）组合所有的光，并将它们传送到所有的端口（包括输入端）。
注：绝大多数耦合器是双向器件。
2、分类40、按接口类型：T形和Y形（1×2）、树形（1×N，N>2）、星形（N×N (M)，N>2）耦合器；（1）Y形（T形）耦合器10、功能：把一根光纤输入的光信号按一定比例分配给两根光纤，或把两光纤输入信号组合在一起。
即：不同分路的功率分配或功率组合。
20、用途：功率分路器、合路器、光开关、干涉仪（两个Y耦合器）、调制器等。
30、优缺点：优点：耦合区长度短；缺点：高损耗，主要是分支点处得辐射损耗。
（1）Y 形（T 形）耦合器如图，是一种降低损耗的方法：n 3<n 1(n 3<n 2)简易型：进入两臂的输入波相对两臂的波导是倾斜的，使损耗严重。
第五章无源光器件-PPT精选文档
2019/3/11
nancy
3.4.3 光滤波器
图3-38 F-P腔光滤波器
2019/3/11
nancy
3.4.3 光滤波器
F-P腔型光滤波器的主体是F-P谐振腔。 描述F-P腔型光滤波器的特性参数主要是自由谱 域（FSR）及带宽（BW）。 （1）自由谱域（FSR）：为相邻波长之间的距离
2019/3/11
nancy
连接器和接头
光连接器的功能是将两根光纤连接起来 连接器是实现光纤与光纤之间可拆卸(活 动)连接的器件， 主要用于光纤线路与光 发射机输出或光接收机输入之间，或光 纤线路与其他光无源器件之间的连接。 影响光连接器的插入损耗的因素 : 被连接的两根光纤是否匹配 安装的精度
2019/3/11 nancy
2．光波分复用器
图3-46 复用器插入损耗—波长关系曲线
2019/3/11
nancy
2．光波分复用器
图3-47 解复用器波长—插入损耗关系曲线
2019/3/11
nancy
2．光波分复用器
Ⅰ 中心波长λ和中心波长的工作范围Δλ Ⅱ 中心波长对应的最小插入损耗L1和L2 Ⅲ 相邻信道之间串音耦合最大值L12和L23
2019/3/11 nancy
连接器的分类
单纤(芯)连接器和多纤(芯)连接器。
光 纤 套 管 插 针 粘 结 剂
2019/3/11
nancy
3.4.1 光定向耦合器
1 2．光纤式定向耦合器的参数 光通信中经常需要把多个光信号耦合到一 起，或将光信号分到多根光纤中，光耦合 器可以实现这些功能
2019/3/11
2019/3/11
《无源器件》课件
可靠性问题
无源器件在长时间使用过程 中可能会出现老化、失效等 问题，需要加强可靠性研究 和测试。
无源器件的未来展望
定制化服务
针对不同应用场景和客户需求，无源器件 将提供定制化的设计、生产和解决方案服
务。
详细描述
无源器件通常具有稳定性高、可靠性好、成本低等优点。由于无源器件不需要外部电源供电，因此其性能受电源 影响较小，可以在各种环境下稳定工作。此外，无源器件结构简单，制造成本低，因此在电子系统中广泛应用。
02
无源器件的应用
通信系统中的应用
通信系统中的无源器件主要用于信号传输、信号处理和信号 转换等功能。
04
无源器件的性能参数
电气性能参数
电阻
电容
衡量无源器件对电流的阻碍作用，单位为 欧姆（Ω）。
衡量无源器件存储电荷的能力，单位为法 拉（F）。
电感
频率响应
衡量无源器件对变化的电流所产生的感应 电动势，单位为亨利（H）。
描述无源器件在不同频率下性能变化的特 性。
机械性能参数
尺寸
无源器件的外形尺寸和安装尺寸。
无源器件的分类
总结词
无源器件可根据其功能和应用领域进行分类。
详细描述
无源器件可以根据其功能和应用领域进行分类，如电阻器、电容器、电感器、变 压器等。这些元件在电路中起到不同的作用，如电阻器用于限制电流，电容器用 于储存电荷等。
无源器件的特点
总结词
无源器件具有一些共同的特点，如稳定性、可靠性、低成本等。
《无源器件》ppt课件
contents
目录
• 无源器件概述 • 无源器件的应用 • 无源器件的设计与制造 • 无源器件的性能参数 • 无源器件的发展趋势与挑战
