• 2)、锚杆采用非预应力的全长粘结型锚杆,错杆间距、长 度应根据边坡地质情况确定。
• 锚杆保护层厚度不应小于2Omm。 • 3)、框架应采用钢筋混凝土,混凝土强度不应低于C25,框
架几何尺寸应根据边坡高度和地层情况等确定,框架内宜 植草。
一、高边坡分类
• 锚杆框架梁防护 •
一、高边坡分类
• 锚索框架梁防护 •
框架梁施工经常出现的缺陷
• １、竖不直、横不平 • ２、施工表面粗糙 • ３、注浆不饱满以漏注
一、高边坡分类
• 柔性防护（主动防护网、被动防护网）
一、高边坡分类
• 柔性防护（主动防护网、被动防护网）
一、高边坡分类
• 柔性防护（主动防护网、被动防护网）
抗滑桩与一般桩基类似，但主要是承担水
抗滑桩按桩身断面形式分类，有圆形桩、方形 桩和矩形桩、“工”字形桩等。
单桩是抗滑桩的基本型式，也是常用的结构型式，其
特点是简单，受力和作用明确。当边坡的推力较大，用单桩 不足以承担其推力或使用单桩不经济时，可采用排桩。排架 桩的特点是转动惯量大，抗弯能力强，桩壁阻力较小，桩身 应力较小，在软弱地层有较明显的优越性。有锚桩的锚可用 钢筋锚杆或预应力锚索，锚杆(索)和桩共同工作，改变桩的 悬臂受力状况和桩完全靠侧向地基反力抵抗滑坡推力的机理， 使桩身的应力状态和桩顶变位大大改善，是一种较为合理、 经济的抗滑结构。但锚杆或锚索的锚固端需要有较好的地层 或岩层，对锚索而言，更需要有较好的岩层以提供可靠的锚 固力。
桩和组合桩。
抗滑桩按成桩方法分类，有打入桩、静压桩、 就地灌注桩，就地灌柱桩又分为沉管灌注桩、钻孔 灌注桩两大类。在常用的钻孔灌注桩中，又分机械 钻孔和人工挖孔桩。
抗滑桩按结构型式分类，有单桩、排桩、群桩 和有锚桩，排桩型式常见的有椅式桩墙、门式刚架 桩墙、排架抗滑桩墙(见图5．2)，有锚桩常见的有锚 杆和锚索，锚杆有单锚和多锚，锚索抗滑桩多用单 锚，见图5．3。
－2002 建筑边坡工程技术规范》）
•
2、常见防护方式：浆砌防护或混凝土护面墙、窗孔
式或拱架式、土钉墙、喷锚防护、锚杆和锚索框架梁、植
物防护和柔性防护。
一、高边坡分类
• 高边坡常见防护方式： • 浆砌护坡或片石混凝土护坡
适用条件
• 主要适用于用于封闭各种软质岩层和较破碎的挖方边坡以 及坡面易受侵蚀的土质边坡
• 2)、种子的配合、播种量等的设计应根据选 用植物的生长特点、防护地点及施工方法确 定。
• 3)、铺草皮适用于需要快速绿化,且坡率缓于 1:1 的土质边坡和严重风化的软质岩石边坡。 草皮应选择根系发达、茎矮叶茂耐旱草种,不 宜采用喜水草种,严禁采用生长在泥 沼地的 草皮。
• 4)、植树适用于坡率缓于 1:15 的边坡,或在 边坡以外的河岸及漫滩外。树种应选用能迅 速生长且根深枝密的低矮灌木类。公路弯道 内侧边坡严禁栽植高大树木。
平荷载。抗滑桩也是边坡处治工程中常见常用的 处治方案之一，从早期的木桩，到近代的钢桩和 目前在边坡工程中常用的钢筋混凝土桩，断面型 式有圆形和矩形，施工方法有打入、机械成孔和 人工成孔等方法，结构型式有单桩、排桩、群桩， 有锚桩和预应力锚索桩等。
抗滑桩类型、特点及适用条件
•(1)抗滑桩的类型 抗滑桩按材质分类有木桩、钢桩、钢筋混凝土

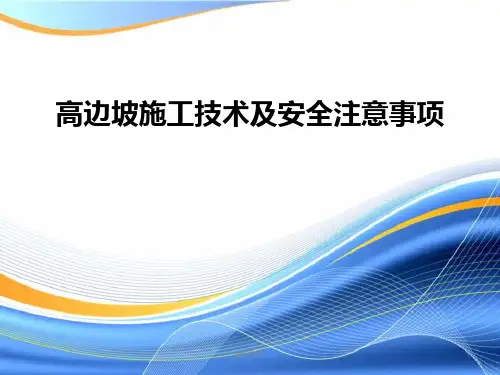

高边坡施工技术及安全注意事项 王志强
目录
目录
一、高边坡分类 二、高边坡主要施工方法及施工控
制要点和体会 三、小结
一、高边坡分类
• 高边坡定义
•
1、高边坡是指土质边坡高度大于15m岩质边坡高度大
于30m，高边坡受到各种不稳定因素的影响,成为滑坡、崩
塌等地质灾害和工程事故的多发地段。（来源《GB 50330
抗滑桩群一般指在横向2排以上，在纵向2列以上的组 合抗滑结构，类似于墩台或承台结构，它能承担更大的滑坡 推力，可用于特殊的滑坡治理工程或特殊用途的边坡工程。
植被防护适用条件及设计要求
• 1)、草种选用应根据防护目的、气候、土质、 施工季节等确定,宜采用易成活、生长快、根 系发达、叶茎矮或有匍匍茎的多年生草种。
• 客土喷播是：以团粒剂使客土形成团粒化 结构，植物纤维在其中起到类似植物根茎 的网络加筋作用，从而造就有一定厚度的 具有耐雨水、风侵蚀、牢固透气，与自然 表土相类似或更好的多孔稳定结构。
