艾默生直流屏规约要点
艾默生逆变器技术规范参数

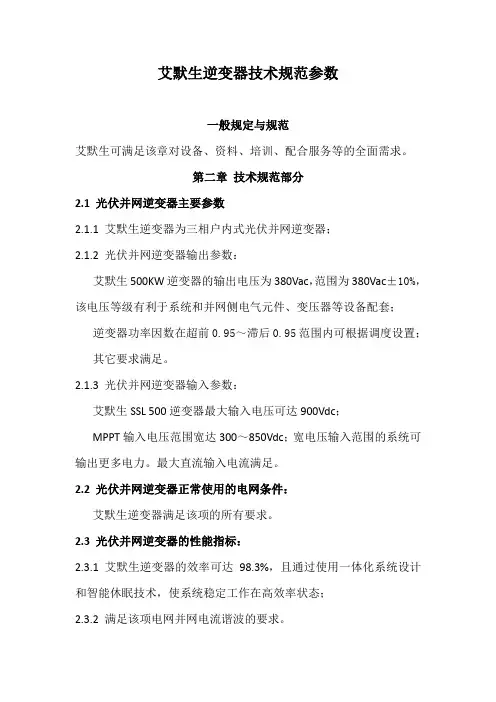

艾默生逆变器技术规范参数一般规定与规范艾默生可满足该章对设备、资料、培训、配合服务等的全面需求。
第二章技术规范部分2.1 光伏并网逆变器主要参数2.1.1 艾默生逆变器为三相户内式光伏并网逆变器；2.1.2 光伏并网逆变器输出参数：艾默生500KW逆变器的输出电压为380Vac，范围为380Vac±10%，该电压等级有利于系统和并网侧电气元件、变压器等设备配套；逆变器功率因数在超前0.95～滞后0.95范围内可根据调度设置；其它要求满足。
2.1.3 光伏并网逆变器输入参数：艾默生SSL 500逆变器最大输入电压可达900Vdc；MPPT输入电压范围宽达300～850Vdc；宽电压输入范围的系统可输出更多电力。
最大直流输入电流满足。
2.2 光伏并网逆变器正常使用的电网条件：艾默生逆变器满足该项的所有要求。
2.3 光伏并网逆变器的性能指标：2.3.1 艾默生逆变器的效率可达98.3%，且通过使用一体化系统设计和智能休眠技术，使系统稳定工作在高效率状态；2.3.2 满足该项电网并网电流谐波的要求。
2.3.3 艾默生逆变器满足对逆变器输出电压允许偏差的要求，其范围为380Vac±10%；2.3.4 满足关于输出直流分量不超过交流额定值0.5%的要求；2.3.5 满足关于电压不平衡度的要求。
2.3.6 艾默生逆变器的在输入电压为额定值时，设备1m前方的噪声不大于60dB。
2.4 艾默生逆变器满足标书光伏并网逆变器的电磁兼容性的全部要求。
2.5 艾默生逆变器具有标书关于电网故障、防反放电、极性反接和过载等光伏并网逆变器的基本保护功能，此外还具有完善的内部设备监控和保护功能。
2.6 艾默生逆变器的绝缘耐压性能满足标书关于绝缘电阻和绝缘强度的要求。
2.7 光伏并网逆变器的监控功能2.7.1 满足控制设备要求及功能，并且具有更完善的转换控制和监控系统，提供全面的设备运行、监控和保护告警等信息。
直流屏检修及蓄电池活化手册
直流屏检修及蓄电池活化手册BDO直流屏1.概述：BDO直流屏是选用艾默生网络资源有限公司研制开发的智能高频开关电力操作电源,由重庆斯拜迩科技有限公司全面生产和销售.设备规格型号名称、性能参数1.1.1直流屏型号：标准一体柜GZDW33-60/220/10Y1；电池型号：重庆安泰LCPA65-12,单支电池标称电压12V,电池容量65AH,共18支电池.1.1.2性能参数输入电压AC380V、电流AC24A；输出电压DC220V、电流DC30A.设备结构简介主要部件系统工作原理及用途1.3.1交流输入正常时：两路交流输入经过交流切换控制电路选择其中一路输入,并通过交流配电单元给各个充电模块供电.充电模块将三相交流电转换为DC220V,经隔离二极管隔离后输出,一方面给电池充电,另一方面给负载提供正常工作电流.监控部分对系统进行监控和控制,充电和馈电的运行参数、充电模块运行参数分别由配电监控和模块监控电路采集处理,然后把信息上报给监控模块.1.3.2交流输入异常或停电时：充电模块停止工作,由电池给负载供电.监控模块检测电池电压,放电时间,当电池放电到设置的欠压点时,监控模块告警.交流输入正常后,充电电模块对电池充电.2.直流屏的检修维护：由于直流屏在电力系统中的特殊性和重要性,在正常运行的情况下,直流屏不能停电进行检修,因此平时只能加强对仪器仪表的巡检工作.观察两段进线红灯是否亮起正常情况应亮,故障黄灯是否熄灭正常情况是熄灭；观察交流电源切换开关LW1是否打在“0”位0位是自动切换位,1位是I路交流电源,2位是II路交流电源,正常情况下应该在0位；观察调压控制开关LW2是否打在“自动”位正常情况下应该在自动位,0为是停止位,1位是手动短接1组硅链单元,降压单元的压降减小,2位是手动短接2组硅链单元,3位是手动短接3组硅链单元,4位是手动短接4组硅链单元,5位是手动短接5组硅链单元；观察C级和D级的防雷开关应该处与闭合位；观察监控模块显示信息的液晶显示屏,及指示模块工作情况的电源指示灯和告警指示灯绿色的用来指示电源,当发生告警时,红色指示灯亮,同时模块内的蜂鸣器发出告警音.当屏幕反白显示表示该设备与监控模块的通讯中断.；充电模块面板上的LED显示的是输出电压或电流,由转换开关进行切换,面板中部的三个发光二极管分别指示：绿色是模块输入电源正常,黄色是模块保护动作包括交流过/欠压,缺相,输出欠压等,红色是模块故障包括输出过压.在正常运行下,只有绿灯亮,黄/红灯应该是熄灭.在红灯旁边有一个电位器,它主要是在手动方式下调节充电模块的输出电压,由于该电位器可使充电模块的输出电压最高达到286V,因此在系统正常时请勿随意调整该电位器.在电位器旁边是充电模块的自动/手动选择开关,正常情况应打在自动位,旁边是地址选择开关,拨码向上拨是1,向下拨是0,它主要是决定充电模块与监控模块通讯时的二进址地址.观察绝缘检测仪电源指示灯,运行灯和告警灯电源绿灯应常亮,运行绿灯应闪烁,告警红灯应熄灭；观看电池巡检仪上显示的电池电压是否正常一般电池电压在12V—14V之间；通过以上8条的观察,可以达到对直流屏的维护工作.同时也可以通过对微机通讯系统直流系统的报警信息判断直流屏是否正常工作.在大修中,可以使用吸尘器和毛刷进行屏柜的清洁卫生打扫.3. 蓄电池的检修维护：直流屏的蓄电池在每一年的大修中,应该进行一次充/放电,达到检测电池容量和活化电池的效果.检修准备3.1.1两套1000W碘钨灯,三套5欧放电板；3.1.2安全隔离线,警示牌；6块砖块,绝缘手套；3.1.4充/放电纪录表和笔；3.1.5拔电池保险的专用工具；3.1.6人员2人,计划时间2天.危险因素3.2.1碘钨灯和放电板都是高发热元件,注意烫伤；3.2.2直流屏在吹扫和紧固端子时是带电作业,因此要注意触电伤人；3.2.3过放电会损坏电池,注意坏电池的回收或电解液流出造成的环境污染.安全措施3.3.1严格办理并执行第二种工作票；3.3.2牵好安全隔离绳,挂好警示牌；3.3.3专人监护；3.3.4戴好绝缘手套,穿好绝缘鞋；电池放电3.4.1拔下直流屏电池的快熔保险；3.4.2在直流屏电池端接入一个10A直流空气开关,开关置于断开位；3.4.3在直流开关后端接入放电电阻两套1000W碘钨灯并联后与三套5欧放电板串联后接入,保证放电曲线C是电池容量；3.4.4检查电池总的端电压和每支电池电压,以及环境温度并做好纪录；3.4.5合上直流空开,电池开始放电,检测放电电流并做好纪录；3.4.6每隔半小时检测放电电流,电池总的端电压以及电池电压并做好纪录；3.4.7终止放电：电池总的端电压不低于198V,每支电池的电压不低于,同时纪录好时间.电池充电3.5.1放电完毕后断开直流空开；3.5.2电池静止2小时后合上电池快熔保险,对电池进行自动充电,并纪录充电电流；3.5.3每过半小时检测充电电流,电池总的端电压和每只电池电压；3.5.4电池总的端电压不低于248V和每只电池电压不低于13 .8V或电压维持3小时不变时,自动由均充转为浮充,此时纪录时间；3.5.5通过纪录的数据,核实电池容量,应达到电池满容量的90%以上,如果达不到应再次进行充放电；3.5.6撤除放电设备,解除安全环保措施；3.5.7结束工作票,检修工作结束；3.5.8整理检修纪录归档.大化变直流屏1.设备概述设备的规格型号名称、主要性能参数1.1.1直流屏型号 220VDC-70A蓄电池型号 M210P WI-CD蓄电池瑞典制造电解液碱性电解液比重KG/L1．191绵阳市五洲电器公司生产1.1.2性能参数输入电压 380VAC输出电压 220VDC整流器最大输出电流 70A蓄电池最大输出电流 25A深充电压浮充电压 229V浮充电流 <6.5A蓄电池 2V 130AH设备结构简介：本直流屏由整流器、一组碱性蓄电池和一套直流配电屏组成.正常工作时整流器对镍镉电池充电,并通过配电屏将220V直流送到各用户；交流进线由QMP盘QR0101配电抽屉提供380V±10%,50HZ±2%电源.用途：对整个大化肥变配电系统的开关、保护装置提供直流电源；提供主控应急照明电源.2.检修准备工器具及现场放置和保护2.1.1常规电工工具和专用内六角套筒一套,使用前应做相应的绝缘处理；2.1.2毛刷、吸尘器、水桶、比重计、漏斗和水瓢,使用后入库保管；2.1.3放电板、开关及电缆,使用前应做绝缘检查；2.1.4耐酸碱绝缘橡皮手套和防酸碱工作服,使用前应送相关单位检验合格后方能使用.备品备件、材料及现场放置和保护2.2.1一般性电工辅助消耗材料如：自粘带、白布带等；2.2.2瓷套电加热板220V/1KW 2KW 4KW各一块及相应的空开和电缆,使用时用薄铁板铺垫在刚架上以防短路和引起周围易然物燃烧；2.2.3脱盐水、碱性电解液比重KG/L ,碱性电解液要轻拿轻放不能倒置.人力组织2.3.1屏清扫——维修电工2人1小时；2.3.2蓄电池活化包括补加电解液——维修电工2人,蓄电池活化一次需放电5小时,充电10小时,一般为二次循环.维护进度计划：工作开始后二天内完成屏清扫和二次蓄电池活化工作,若更换电解液或电池,工作时间可延长.拆卸下来的零部件、管件等现场放置和保护2.5.1拆卸下来的旧电池交供应统一回收处理；2.5.2废电解液装入塑料容器交供应处理.3安全、环保与健康：作业中可能出现的危险因素：触电、直流电弧光、碱性电解液.防范措施：(1)必需办理电气第二种工作票；(2)严格按操作规程将直流屏有顺序的停电、隔离；(3)直流屏内凡带有有电标志的盖子,严禁打开；(4)直流屏维护期间所有直流负荷由蓄电池供给,维护时间<小时；(5)拆、接蓄电池时应佩戴橡皮手套,不得有短路、接地事故发生.(6)加电解液时应穿防护服、耐酸碱水靴、护目镜、耐酸碱橡皮手套；作业中可能出现的环保危害因素：废弃蓄电池、废碱性电解液.防范措施：废弃蓄电池交供应统一回收处理；废电解液装入容器交供应处理.废弃物处置：废弃蓄电池交供应统一回收处理；废电解液装入容器交供应处理.4检修周期及检修内容直流屏检修及蓄电池活化与大化肥装置区大检修同步；蓄电池每次活化应进行二次以上的循环.检修内容：(1)检查、紧固或更新屏内各种电接触螺钉、帽及端子连线；(2)清扫电子电路板及电气元件,必要时使用电子清洗剂进行清洁；(3)检查是否有破裂电池或漏液电池；(4)检查蓄电池接线端子是否紧固.(5)检查直流屏与直流稳压柜连线是否正确,并清扫直流稳压柜.5检修方法及质量标准作自动、手动充电和浮充、深充切换检测：(1)确认直流屏维护后一切恢复正常；(2)将选择开关SEL置“MAN”手动位,电位器PV反时针旋转到底,既最小值,合上交流进线开关 52-Q1；(3)观察直流屏面板指示,电源指示灯LPR、整流器指示灯LMR、手动充电指示灯LMAN应亮,充电电压表VP3为0V；(4)顺时针旋转电位器PV到最大,充电电压表VP3应为273．9V；(5)反时针旋转电位器PV到最小后,将选择开关SEL置“AUT”自动位；(6)观察直流屏面板指示,手动充电指示灯LMAN应熄灭,自动充电指示灯L1应亮,充电电压表VP3应为229V的浮充电压；(7)按黑色的PL2深充按钮,充电电压表VP3应为257．3V的深充电压,此时自动浮充指示灯PL2熄灭,自动深充指示灯L2应亮.蓄电池活化5.2.1放电(1)断开蓄电池开关72-Q3；(2)拆开蓄电池两端的输出电缆；并将蓄电池两端引至一个空气开关上端,在空气开关下端接入放电电阻和0-300V的直流电压表；(3)放电电流按5小时放电率计算,应为25A；每15分钟记录一次放电时间、电压和电流；电流用直流钳形电流表测量(4)用万用表测量单只蓄电池电压,发现有电压为0V或极性反向的,要作好标记,以便下一个活化循环后还不能恢复正常时取出；(5)当单只蓄电池电压降到1V,端电压降到166V时,终止放电.5.2.2充电(1)放电结束后,打开蓄电池气塞并检查液位,低于中线的用脱盐水补充至中线；拆除放电电阻,恢复输出电缆连接,注意千万不要接错极性；(2)充电期间蓄电池室的温度应保持在20℃~30℃,打开排风扇通风；(3)投入直流稳压柜运行Ⅰ. 合直流输出屏的Q3、Q4开关,合直流稳压柜的QA3开关；Ⅱ. 将直流稳压柜调压转换开关置“手动-5”档,在直流稳压柜的QA4开关上下两端测直流电压应相等、极性相同；Ⅲ．合直流稳压柜的QA4；断开直流屏的QI开关.(4)选择SEL开关的位置：Ⅰ．当放电容量达到85%时,选择“AUT”自动位；Ⅱ．当放电容量低于80%时,选择“MAN”手动位；(5)自动充电：合上直流屏72-Q开关,按PL2深充按钮,做好充电时间、电压和电流记录；(6)手动充电(7)Ⅰ．将电位器PL调至最低,合上直流屏72-Q开关,用电位器PL将充电电流调至20A,并在最高充电电压273．9V范围内保持充电电流单只蓄电池电压不超过1．65V；(8)Ⅱ．当充电电压达到最高电压273．9V时,用电位器PL调低充电电流保持电压,直至电位器PL调至最低,终止充电；并将选择开关SEL置“AUT”自动位,蓄电池自动进入浮充状态；(9)充电结束后,蓄电池补液至高限位.更换电解液或补液方法5.3.1安全措施①更换或补加电解液时,必须穿耐酸减防护服及水靴,戴护目镜；②若发生意外,应立即用清水彻底冲洗灼伤的皮肤；若眼睛受伤,用清水冲洗后,立即送医院治疗.5.3.2更换电解液：(1)放电完毕后,拆除蓄电池的连接铜片及导线,并将蓄电池做好编号；(2)将单只蓄电池送至室外下水井排放电解液,排放电解液时不得摇晃蓄电池,不用水清洗；(3)电解液排放后,将蓄电池倒立在特制的木架上,静置30分钟；(4)30分钟后,将蓄电池外壳清洁,送至室内支架上按编号排列好,加新电解液至高液位下15MM-20MM处,静置24小时；(5)静置期间,连接铜片及输出电缆；24小时后蓄电池可进入充电循环.(6)6验收标准检修过程中关键步骤验收标准：按国标GB 9368-88 镉镍碱性蓄电池执行.检修结束验收标准：充、放电电流、电压的计算,按国标电气装置安装工程蓄电池施工及验收规范GB50172-92执行；电池标准：按GB/T 3929-1983执行 .7．运行考核测量直流电源柜输出合闸电源与控制电源电压符合预设数值附：蓄电池充放电表公用工程直流屏1.设备概述设备的规格型号名称、主要性能参数1.1.1直流屏型号 TZG-3-Z-2/220-G 成都电力电子设备厂蓄电池型号 GNC20 国产电解液碱性电解液比重KG/L1．191 绵阳市五洲电器公司生产1.1.2性能参数输入电压 380VAC输出电压 220VDC蓄电池 2V 20AH设备结构简介：本直流屏由整流器、一组碱性蓄电池和一套直流配电屏组成.正常工作时整流器对镍镉电池充电,并通过配电屏将220V直流送到各高压配电柜；交流进线由所用变配电柜提供380V±10%,50HZ±2%电源.用途：对中心变配电系统的开关、保护装置提供直流电源.2.检修准备工器具及现场放置和保护2.1.1常规电工工具和专用内六角套筒一套,使用前应做相应的绝缘处理；2.1.2毛刷、吸尘器、水桶、比重计、漏斗和水瓢,使用后入库保管；2.1.3放电板、开关及电缆,使用前应做绝缘检查；2.1.4耐酸碱绝缘橡皮手套和防酸碱工作服,使用前应送相关单位检验合格后方能使用.备品备件、材料及现场放置和保护2.2.1一般性电工辅助消耗材料如：自粘带、白布带等；2.2.2瓷套电加热板220V/1KW 2KW 4KW各一块及相应的空开和电缆,使用时用薄铁板铺垫在刚架上以防短路和引起周围易然物燃烧；2.2.3脱盐水、碱性电解液比重KG/L ,碱性电解液要轻拿轻放不能倒置.人力组织2.3.1屏清扫——维修电工2人1小时2.3.2蓄电池活化包括补加电解液——维修电工2人,蓄电池活化一次需放电5小时,充电10小时,一般为二次循环.维护进度计划：维护工作开始后二天内完成屏清扫和二次蓄电池活化工作,若更换电解液或电池,工作时间可延长.拆卸下来的零部件、管件等现场放置和保护2.5.1拆卸下来的旧电池交供应统一回收处理；2.5.2废电解液装入塑料容器交供应处理.3安全、环保与健康：作业中可能出现的危险因素：触电、直流电弧光、碱性电解液.防范措施：(1)必需办理电气第二种工作票；(2)严格按操作规程将直流屏有顺序的停电、隔离；(3)直流屏内凡带有有电标志的盖子,严禁打开；(4)直流屏维护期间所有直流负荷由蓄电池供给,维护时间<小时；(5)拆、接蓄电池时应佩戴橡皮手套,不得有短路、接地事故发生.(6)加电解液时应穿防护服、耐酸碱水靴、护目镜、耐酸碱橡皮手套；作业中可能出现的环保危害因素：废弃蓄电池、废碱性电解液.防范措施：废弃蓄电池交供应统一回收处理；废电解液装入容器交供应处理.废弃物处置：废弃蓄电池交供应统一回收处理；废电解液装入容器交供应处理.4检修周期及检修内容直流屏检修及蓄电池活化与大化肥装置区大检修同步；蓄电池每次活化应进行二次以上的循环.检修内容：(1)检查、紧固或更新屏内各种电接触螺钉、帽及端子连线；(2)清扫电子电路板及电气元件,必要时使用电子清洗剂进行清洁；(3)检查是否有破裂电池或漏液电池；(4)检查蓄电池接线端子是否紧固.(5)检查直流屏与直流稳压柜连线是否正确,并清扫直流稳压柜.5检修方法及质量标准放电5.1.1在放电馈出回路输出端接上放电负载,调整负载大小,将放电电流控制在5A,放电至单只电池电压不低于1V.5.1.2停止放电,静置半小时再充电.充电5.2.1将屏面所有开关置于断开位置,电位器反时针旋到底.5.2.2将充电机选择开关板于“主充”位置,打开与之对应的交流电源开关,顺时针缓慢调节所对应电位器,并注意主充电流表,使主充电流达到5A,保持该电流值连续充电4小时.5.2.3调节电位器使主充电电流降为零,然后切断交流电源开关,将主充—浮充转换开关板至“断”的位置,充电结束.蓄电池充、放电操作注意事项：5.3.1在对蓄电池进行充、放电的过程中,可用另一台充电机对控制母线供电,但不能提供合闸电源,否则将损坏充电机.5.3.2充电过程中,要注意观察、调整电解液液面,使液面保持在指示线以内.5.3.3充电时电解液温度最好不超过35℃用酒精温度计测量,否则应减小充电电流或是停止充电,等温度降低后再进行充电.5.3.4在充、放电过程中,如果发现蓄电池充电电压太低,温升高,应检查电池是否短路或损坏,及时更换新的电池.6验收标准检修过程中关键步骤验收标准：按国标GB 9368-88 镉镍碱性蓄电池执行.检修结束验收标准：充、放电电流、电压的计算,按国标电气装置安装工程蓄电池施工及验收规范GB50172-92执行；电池标准：按GB/T 3929-1983执行 .7．运行考核测量直流电源柜输出合闸电源与控制电源电压符合预设数值附：蓄电池充放电表三胺直流屏1．设备概述规格型号参数：锦华公司三胺装置直流电源采用绵阳富邦电控设备有限公司GZG10-65/220-M智能高频开关直流电源；储能蓄电池采用汤浅LCPA-12V-65AH阀控密封蓄电池,共计18只.设备结构简介：三胺装置直流系统由两大部分组成：直流电源充电柜和直流电源电池柜.用途：三胺装置直流系统负责提供三胺配电室6KV开关柜的合闸与控制电源.2．检修维护准备工器具准备：吸尘器 1套,绝缘电工工具 2套,万用表/钳形表各1块,1.5’,3’毛刷各5把,白布5米,放电设备1套,导线若干.人力组织：电气检修工 4人,监护人员1人.检修维护进度计划：6天完成.3．安全环境保护工作中可能出现的危险危害因素：触电、火灾、爆炸、蓄电池爆炸、硫酸伤人.防范措施：(1)维修工作严格按电气安全作业规程要求办理电气第二种工作票；(2)维修人员严格按规定着装,穿绝缘靴,戴绝缘手套、护目眼镜,使用绝缘工具；(3)维修作业中设专人监护；(4)保持蓄电池室通风顺畅；作业现场配置灭火器.施工中可能出现的环保危害因素：灰尘、电线绝缘皮.措施：检修维护作业中必须佩带防尘口罩；电线绝缘皮等废弃物按可回收分类放到规定的垃圾桶内.4．检修维护周期及检修维护内容周期：直流屏检修维护与三胺装置大检修同步；蓄电池充放电活化与三胺装置大检修同步,蓄电池维护性均充每月自动进行1次.检修维护内容：4.2.1 直流电源充电柜检修维护内容(1)对直流电源充电柜清洁除尘；(2)使用绝缘工具对端子进行检查紧固；(3)双电源进线自动切换试验：确认双回路交流进线电源供电正常,停下开关QF1时,直流电源充电单元立即转为由开关QF2供电；合上开关QF1,停QF2开关时,直流电源充电单元立即转为由QF1供电；(4)直流母线连续供电试验：将双回路交流进线电源停电QF1、QF2开关停电,直流母线立即转为由储能蓄电池供电.4.2.2 蓄电池维护性均充：以浮充电方式运行的电池,在长期运行中,由于每个电池的自放电不相等,但浮充电流是一致的,结果就会出现部分电池处于欠充电状态.为使电池能在健康水平下工作,每月须对蓄电池进行一次均衡充电.4.2.3蓄电池充放电活化：为了保证蓄电池有足够的容量,应定期进行容量恢复试验,让蓄电池内的活化物质活化,恢复电池容量.5．检修维护方法及质量标准直流电源充电柜的维护检修5.1.1 办理电气第二种检修工作票,进行直流电源充电柜的维护检修不停电5.1.2 按照“直流电源充电柜检修维护内容”对直流电源充电柜进行检修维护5.1.3 工作完成后检查作业现场,保证“工完料尽场地清”5.1.4 终结直流电源充电柜维护检修工作票蓄电池的维护性均充：在主监控仪上“电池管理”菜单中参数“均充电压”设置为253V,“均充限时”18H,“维护均充”为30天,蓄电池每月自动进行一次均衡充电.蓄电池的充放电活化步骤如下：5.3.1 办理电气第二种检修工作票,进行直流屏蓄电池充放电活化；5.3.2 检修人员按规定着装戴绝缘手套,穿绝缘靴,使用规定绝缘工具；5.3.3 按照10H放电率I10选择放电负载6.5A；5.3.4 将蓄电池与直流电源充电单元脱开断开蓄电池开关,经放电开关接负载进行恒流放电；5.3.5 放电过程中调整负荷维持电流不变,测量并记录放电电流、电池端电压、电池组端电压；5.3.6 当电池电压降为时,断开放电开关,停止放电；5.3.7 合上蓄电池开关,进行蓄电池充电；5.3.8 充电时,在主监控仪上“电池管理”菜单中将“充电方式”设置为均充、“均充电压”调整到适当数值维持I10恒流充电；5.3.9 当蓄电池组电压达到264V后,维持均充电压不变,对蓄电池组进行恒压充电；5.3.10 电池充满电后,自动转为浮充电方式运行浮充电压245V,电池充电完成；5.3.11 将参数“均充电压”调整为253V；5.3.12 计算蓄电池实际放电容量,应≥80%额定容量,否则,重复4-11步骤；若三次放电容量均＜80%额定容量,蓄电池不合格,联系厂家处理. 6．验收标准直流电源充电柜双电源进线自动切换试验、直流母线连续供电试验动作正确,符合要求；蓄电池实际放电容量应≥80%额定容量.7．运行考核测量直流电源柜输出合闸电源与控制电源电压符合预设数值。
GZDW说明书(艾默生PSM-E01)
GZDW智能高频开关电源直流电源柜使用说明书SLY苏州市龙源电力工程有限公司i前言由于直流电源设备存在能危及人身安全的高电压，危及供电电网安全的操作要求，请在安装、使用设备前查阅本手册的相关内容。
声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请联系我公司。
ii苏州市龙源电力工程有限公司3电力操作电源系统概述一 、系统原理：电力操作电源主要应用在发电厂、水电站、各类变电站中，为断路器分合闸及二次回路中的仪器、仪表、继电保护和故障照明提供直流电源。
电力操作电源系统主要由交流配电单元、充电模块、监控模块、降压单元、电池巡检单元、直流馈电单元（包括合闸分路、控制分路）、绝缘监测等几大部分组成。
由于不同的接线方式在输出馈电部分有所不同，但基本原理是一致的。
框图如图1所示：图1 电力操作电源系统原理框图系统工作原理如下：系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。
充电模块将输入三相交流电转换为110V 或220V 的直流，经隔离二极管隔离后输出，一方面给电池充电，另一方面给负载提供正常工作电流。
监控部分采用集中方式对系统进行监测和控制，充电模块运行参数由模块监控电路采集处理，然后通过串行通讯方式把处理后的信息传给监控模块，由监控模块统一处理后，显示在液晶屏上。
同时可通过人机交互操作方式对系统进行设置和控制，若有需要还可接入远程监控。
监控模块还能对每个充电模块进行均浮充控制，限流控制等，以保证电池的正常充电，延长电池寿命。
苏州市龙源电力工程有限公司4二、显示启动屏在确认接线无误后，合上PSM-E01监控模块外部配电开关给监控模块上电，先出现如下启动屏。
启动屏显示主信息屏启动完后，监控模块自动出现如下的主信息屏。
第一行的日期和时间交替显示，第二行显示的是合闸母线电压与负载电流，第三行显示的是系统状态（正常或告警），第四行显示的是系统进行蓄电池管理运行状态（自动或手动），以及电池状态（浮充、均充或放电）。
艾默生直流屏技术资料1
使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。它不仅能够解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题, 而且还能解决由硬开关引发的EMI 等问题。
检测支路数为接入该从机的馈出支路的路数。每一个绝缘监测仪从机最多可检测24路馈出支路对地电阻和绝缘状态
监控模块内置的绝缘检测装置原理如以下图所示。合闸母线正极（即正母线）与合闸母线负极（即负母线）通过300kΩ电
阻接到监控模块的P1接线柱上，再通过P1接到大地上。监控模块同时测量正母线同PE间的电压Vhm+，负母线同PE
4遥调：依照监控单元的命令，在10％～100％范围内调剂充电模块的输出电流限流点
输出短路回缩回缩电流≤40％额定电流，可自恢复
输出过压爱惜325±5Vdc 155±5Vdc爱惜后无DC输出，不可恢复，需要从头上电启机
输出欠压告警198±1Vdc 99±1Vdc爱惜后有DC输出，可恢复
输入过压爱惜点485±10Vac爱惜后无DC输出，可恢复，恢复点460±15Vac
模块具有输出过压爱惜欠压告警功能。当输出电压大于325±5Vdc时，模块爱惜，无直流输出，爱惜指示灯（黄色）亮。
模块不能自动恢复，必需将模块断电后从头上电。
当输出电压小于198±1Vdc时，模块告警，有直流输出，爱惜指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。
3）短路回缩
模块具有短路回缩功能。当模块输出短路时，输出电流不大于40％额定电流。短路因素排除后，模块自动恢复正常输出。
输入欠压爱惜点313±10Vac爱惜后无DC输出，可恢复，恢复点335±10Vac
艾默生直流屏
•
•
Hale Waihona Puke 默生直流屏说明• 1.直流充电柜和直流馈出柜采用封闭式加强 型结构，柜体尺寸：800X600X2260mm，直 流屏内的空气开关和熔断器的容量满足长期 工作电流的要求和满足各级选择性的要求。 熔断器及开关等主要元件能承受交流30kA,直 流15kA短路电流水平要求。 2. 直流柜为前后带门，柜门开启灵活，牢固 可靠，门开启角大于90°，外壳防护等级应 大于IP43级。 3.柜体及其它部分的敞露部分涂漆防护，漆 膜具有良好的附着力，平整光洁，在不直射 的阳光下，漆膜没有肉眼可辨的色泽不匀现 象，同时不眩目反光。 4.直流屏主母线采用阻燃绝缘铜母线。柜内 端子排采用阻燃型。所有指示灯采用节能型 指示灯。 5.运行中需要操作的元器件安装在面板上的 位置，去操作高度距基础面0.6～1.8m范围内。 紧急操作的元件安装在距基础面0.8～1.6m范 围内。在运行中需观察的指示仪表中心距基 础面的安装高度不大于2m。
• • • • • •
• •
艾默生直流屏适用范围
• 直流电源柜适用于10～500kV变电站、发电厂和 高层建筑、住宅小区等的配电室，以及小型自备 发电厂，作为高压开关、继电保护、自动装置等 的操作、控制电源和事故照明电源。同时也可应 用于其它需要直流电源的场所。
艾默生60A/220V直流屏
• 是一家集生产和贸易 为一体的专业型企业， 经营范围涵盖电气节 能及其成套系统、流 体系统工程、加药系 统、热力系统。广泛 运用于食品、化工、 水处理、造纸、灌胶 机械、油田、电力等 行业。
艾默生直流屏自然环境
• • • • • • • • • • • • • • • • • 海拔高度：2000m 环境温度：-5℃- +50℃ 相对湿度：≤90%（20±5℃） 无导电及爆炸尘埃，无腐蚀性气体 无剧烈振动及冲击 室内使用且通风良好 直流屏系统参数 稳流精度：≤±0.5% 噪音：≤45dB） 稳流精度：≤±0.5% 均流不平衡度：≤3% 纹波系数：≤±0.1% 可靠性指数：MTBF≥100000h 功率因数：≥0.92 交流电压输入范围：380V±15% 效 率：≥94% 交流电压频率范围：50Hz±10%
艾默生直流屏技术资料1.doc
稳压堵度：0.5弔纹波0.2%均流度2%功因：0.95效率93$输岀：198V-280V工作环境温度：O'C ~45f 模块采用智能风冷的方式：40度以下门然风冷，散热器10度以上半速，50度以上全速风机制冷。
检测：馈路分路故障、电池熔线熔断、绝缘监测等.绝缘监测可以监测乞馈线回路正负极对地绝缘电阻的情况，绝缘电RI降低时予以报警.并能准确判断接地极性.配485接口，四遥功能。
35kv爭级的站-•般取按照左流最大电流确定希电池容戢lmax=lj+ls+lh+lf=17.28AImaxft流系统瞬时最大电流（同时考虑一台断路器合闸电流和一台断路器分闸电流）査番电池厂家技术农中養电池最人放电电流U5s）确定盔电池容虽约为29Ah。
葢电池组数的选择《直流设计规程》己经对各种类型的电力工程有了明确的规定，其原则是从11流负荷供电可靠性的观点出发的，发电厂应按单元机组和动力、控制负荷分设独立直流电源系统，网络控制部分独立设址，远离主厂房的轴助车间单独设垃.尽虽使毎组盔电池£1流系统的供电范帼减小和保证功能的独立性。
llOkV重要变电所和220kV及以上的变电所足从朿要性和满足继电保护、断路器跳闸机构双币;化的供电需求出发. 规定栽设2组禱电池。
因此，蒂电池组数应从供电负荷的需要和可靠性出发，尽可能的减少供电范闱和从工程的重要性考世配魁情况。
二當电池个数的选择无端电池和不设降压裝呂的11流系统•它简化了巩流系统的接线.避免了端电池的硫化和硅降压设备的麻烦问题，因而提高了可靠性•但是要求裕电池组的运行必须满足其正常运行时母线电压为标称电斥的105% ,在线均衡充电电压时母线电斥不应超过标称电压的110$ ,事故放电末期的母线电压为其标称电压的85、.即标称电压为220V的II流系统的母线电压允许在187〜242V之间波动。
这样浮充电压为2.23V, 均充电压可以选在2.28〜2.33V之间，強故放电末期电压选择在1.8V以上，完全满足了fl流母线电压在允许范甬内波动。
艾默生 E10 模块CDT-91后台通讯规约(精校版本)
艾默生网络能源文档编号软件版本文档密级有限公司共8页MONI20U111XY110G 1.10 秘密PSM-E20监控模块用CDT-91规约拟制：余先耀张志国审核：张志国标准化：魏巍批准：柳秀鹏1、概述本文描述了PSM-E20监控模块应用于直流屏时向上级监控设备提供的CDT 91通讯规约，通过本规约可以获取直流屏的各种运行参数。
2、适用范围本文艾默生网络能源有限公司的开发人员及测试人员，也适用于采用通讯方式接入我司直流屏设备的各自动化厂家。
3、引用标准本文遵守中华人民共和国电力行业标准（DL 451—91）循环式远动规约标准。
4、物理接口通讯接口：RS232/RS485串行通讯接口。
波特率：600、1200、2400、4800、9600、19200。
字符格式：1位起始位，(无校验/奇校验/偶校验, 可设)，8位数据位，1位停止位。
5、帧5.1、帧结构帧结构如图1所示，每帧都以同步字开头，随后发送1个控制字和多个信息字，信息字的个数是可变的，其数值在控制字中有描述。
同步字控制字信息字1……信息字n图1、帧结构5.2、同步字本规约的同步字按发送的先后顺序为：EB、90、EB、90、EB、90。
5.3、控制字控制字共有B7～B126个字节，其组成如图2所示。
5.3.1 控制字节说明（如图3所示）：E：扩展位当E=0时使用表2已定义的帧类别码；当E=1时帧类别码可另行定义，以便扩展功能。
在本规约中，此位总是为0。
L：帧长定义位当L=0时表示本帧信息字数n为0，即本帧没有信息字；当L=1时表示本帧有信息字。
在本规约中，此位总是为1。
b7b0字节控制字节B7帧类别码B8信息字数B9源站址B10目的站址B11校验码B12b7 b0E L S D 0 0 0 1图3 控制字节S：源站址定义位，D：目的站址定义位5.3.2 S与D在上行及下行信息中的定义说明：在上行信息中，S=1表示控制字中源站址有内容，源站址字节即代表信息始发站的站号，即直流屏的本机地址；D=1表示目的的站址字节有内容，目的站址字节代表主站站号。
PSM-E10监控模块CDT规约
PSM-A10监控模块远程通讯协议（电力部颁CDT-91标准）（版本号：1.0）1、概述本文描述了PSM-A10监控模块应用于直流屏时向上级监控设备提供的通讯协议（规约），通过本协议可以获取直流屏的各种运行参数，控制直流屏的运行方式，从而方便地实现四遥功能。
2、适用范围本文适用于艾默生网络能源有限公司的开发人员及测试人员，也适用于采用通讯方式接入我司直流屏设备的各自动化厂家。
3、引用标准本文遵守中华人民共和国电力行业标准（DL 451—91）循环式远动规约标准。
4、术语定义状态量：用于描述系统运行时的采集量，取值为有限的几个值，并不表示系统的故障情况。
在本协议中一般指交流当前工作路号、系统控制方式、电池充电状态、充电模块控制方式、充电模块开/关机状态等五个量，在本协议的遥信量中包括了此类量。
告警量：用于描述系统处于异常时的采集量，取值为0或1，当取值为1时表示系统有故障存在。
在本协议上送遥信量中的大部分都是此类量。
5、物理接口5.1、串行通讯口提供RS232、RS485、RS422三种串行通讯方式（注：在RS485方式下，只支持遥测和遥信命令，不支持遥调和遥控命令）。
5.2、数据传输速率提供600、1200、2400、4800、9600（缺省值）、19200、38400七种通讯波特率。
注：在NP9802、NP9802-A中，只提供1200、2400、4800、9600（缺省值）四种波特率。
5.3、字符格式采用无校验位、8位数据位、1位停止位的异步串行通讯格式。
6、帧6.1、帧结构帧结构如图1所示，每帧都以同步字开头，随后发送1个控制字和多个信息字，图1、帧结构6.2、同步字本协议的同步字按发送的先后顺序为：EB、90、EB、90、EB、90。
6.3、控制字控制字共有B7～B126个字节，其组成如图2所示。
6.3.1 控制字节说明（如图3所示）：E：扩展位当E=0时使用表2已定义的帧类别码；当E=1时帧类别码可另行定义，以便扩展功能。
直流屏MODBUS通讯规约
直流屏MODBUS通讯规约直流屏MODBUS通讯规约1、概述本文描述了直流屏上报的MODBUS通讯规约标准。
2、物理接口RS232，波特率9600，字符格式采用无校验位、8位数据位、1位停止位的异步串行通讯格式。
DOP-B07S201 COM3口。
地址：1功能码：只支持功能码03（读数据）数据：上报的数据，按寄存器（数据地址）进行发送，每个寄存器由两个字节组成，关于寄存器的定义，请参阅附录A。
CRC校验码：CRC（Cyclical Redundancy Check）对地址、功能码和数据进行校验，由两字节组成，CRC由传输设备生成，附加在数据帧中，如果由接收到数据计算出来的校验和附加在数据后的校验和不一致，则由错误发生。
关于CRC生成函数，请请参阅附录B。
4、命令解释：上位机发送数据查询命令信息帧，直流屏接收到正确的查询命令后，对命令进行响应回送数据给上位机。
格式如下：DI量地址和位定义附录B：CRC16校验的计算方法CRC（Cyclical Redundancy Check）由两字节组成，生成函数如下： WORD ModbusCRC(BYTE *pData,BYTE len)｛BYTE byCRCHi = 0xff;BYTE byCRCLo = 0xff;BYTE byIdx;WORD crc;While(len--)｛byIdx = byCRCHi *pData++;byCRCHi = byCRCLo gabyCRCHi［byIdx］;byCRCLo = gabyCRCLo［byIdx］;｝crc = byCRCHi;crc ＜＜= 8;crc += byCRCLo;return crc;｝。
艾默生直流分路计量设备接入艾默生FSU安装调试指导手册知识讲解
艾默生直流分路计量设备安装指导手册一、分路计量设备现场安装指导1、常用安装工具及辅材准备1）分路计量设备安装所需工具大致如图所示，施工小组上站之前注意要配齐这些工具，并注意工具绝缘保护。
2）工具：手电钻、螺丝刀、剥线钳、斜口钳、钳形万用表等。
3）辅材：导轨、自攻丝、压线端子、绕线管、机打标签纸等。
2、开关电源供电线路的区分与确认霍尔传感器安装之前，必须确定出所有需要检测的线缆，并区分出各线缆归属的运营商。
这一操作步骤一定认真完成，确保准确，如遇问题及时联系随工维护人员。
1）确认开关电源供电线路是否有电流使用钳形万用表对每一条线缆进行测量确认，查看线缆中的电流大小，当电流大于0.5A时，默认用户使用，需要再次核实、校验。
核实在用的线缆必须加装霍尔传感器进行监控（可多线缆安装一个霍尔传感器）。
所有的一次下电、二次下电的供电线路都需要核实、校验并监控。
2）确认开关电源供电线路所属运营商3、电量计量模块安装要求1）电量计量模块安装位置选择①开关电源柜内，用导轨进行安装固定②如果开关电源柜内无法安装，则安装在开关电源柜的两侧，如果开关电源柜两侧有其他机柜遮挡不方便安装，再选择电源柜的后侧。
侧面安装位置应遵循从左往右，从上往下依次进行安装，为后续扩容留有位置。
2）固定导轨的安装导轨安装时，选择距离电源柜顶部约4--5CM的位置，要保证电量计量模块安装后其最上端，不高于开关电源柜的顶部边缘。
3）电量计量模块的固定①电量计量模块固定在导轨上，注意保证卡槽固定到位、牢固。
②电量计量模块所用线缆需用扎带绑扎、固定。
4、电量计量模块供电要求电量计量模块采用-48V供电，供电位置必须选择在开关电源二次下电供电空开。
供电线缆需用标签进行标注“电量计量模块用电”，且一定注意区分一、二次下电位置与所贴标签是否正确。
5、电量计量模块端口分配原则第1路，为总计量，预留。
第2路，移动，如现场无移动设备，在电量计量模块内部配置为预留。
直流屏客户技术手册
模
拟
量
1
电池组端口电压
UH
必选
2
充电电流
ID
必选
3
合闸母线电压
UH
必选
4
控制母线电压
UK
必选
开关量
1
交流输入空开跳闸
可选
声光报警
2
电池熔断器断
可选
3
避雷器故障
可选
4
输出支路告警
控母、合闸支路
可选
5
绝缘异常
可选
一般情况下，电池电压与合闸母线电压是一致的，但不能混淆，电池电压的采样点应在电池端口。
第二章对直流系统设计进行详细介绍了，适合设计人员参阅。
第三章详细介绍了主监控单元PLC的功能、特点、原理及操作。
第四章详细介绍了艾默生高频开关整流模块的功能、特点、原理及使用方法。
第五章详细介绍了直流系统的调试过程及调试过程中常见的故障的处理方法。
第六章直流屏的操作规程。
第七章 附件：直流屏接线图
1.4 交流互投装置工作原理及接触器接线说明……………………………………………21
b.维护性定期均充充电程序
正常运行浮充状态下每隔1-3个月（用户可在0-999天内选择）,主监控单元PLC控制整流模块自动转入恒流充电（均充）状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。
c.交流电中断程序
正常浮充电运行状态时，电网事故停电，这时整流模块停止工作，蓄电池通过降压装置，不间断地向二次控制母线送电。当电池电压低于设置的告警下限时系统主监控单元PLC发出声光告警。
系统中的各监控单元受主监控PLC的管理和控制，通过通讯线将各监控单元采集的信息送给主监控统一管理。主监控显示单元显示直流系统各种信息，用户可通过触摸显示屏或按键操作查询信息及操作，系统信息可以接入到远程监控系统。
DHTDW直流屏技术规范书(DOC)
DHTDW型智能高频开关交直流电源系统技术手册北京鼎汉通技术有限公司DHTDW型直流屏技术手册DHTDW型智能高频开关直流电源系统是北京鼎汉通技术有限公司与战略合作伙伴艾默生网络能源公司集多年开发经验和设备网上运行经验，针对行业用户对直流电源系统高可靠性和高性能要求而设计的新一代电源产品。
其由交流输入配电部分、整流部分、直流输出部分、监控部分等组成。
主要应用在发电厂、水电站以及各类变电站、开闭所和用户变中。
该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电源。
其主要特点如下：●采用开关电源特有的模块化设计，冗余热备份。
●超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所。
●充电模块可带电插拔，在线维护，方便快捷。
●充电模块采用国际最新软开关技术，转换效率高，电磁干扰小。
●硬件低差自主均流技术，模块间输出电流不平衡度典型值 3％。
●充电模块通过CE安规和电磁兼容认证，可靠、安全。
●开放式接口设计，具有强大的通讯功能，很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
●蓄电池自动管理及保护，实时自动监测蓄电池工作状态及各项参数。
在长期的应用实践中，我司的DHTDW型智能高频开关直流电源系统产品逐渐形成了特有的技术风格，自然冷却、智能温控型风冷、电磁兼容、电子型自动切换、自动校准式绝缘监测、完善的防雷装备等特点自成一格。
这些风格源自应用，辅以理论的支撑，为我们的用户带来了良好的效益。
2.1 系统原理DHTDW型智能高频开关直流电源系统由交流输入配电部分、整流部分、降压部分、直流输出馈电部分、监控部分以及绝缘监测部分组成。
在系统各组成部分中，交流输入配电部分主要由交流配电单元组成；整流部分由充电模块和隔离二极管组成；直流输出馈电部分由降压硅链、绝缘监测、合闸分路和控制分路组成，监控部分由监控模块和配电监控组成。
原理图如图1所示。
图1 DHTDW 型智能高频开关直流电源系统原理框图系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。
艾默生开关电源系统PSM-A型操作演示
直流供电回路接头压降（直流配 电屏以外的接头）
• 直流供电回路接头压降（直流配电屏以外的接头）应 符合下列要求，或温升不超过50℃。 • 1000A以下，每百安培≤5mv。 • 1000A以上，每百安培≤3mv。
直流参数设置操作方法
用户级密码：123456 维护级密码：640275
整流模块参数设置操作方法
F4
.
0
EN T
返回
直流屏控制操作演示
PSM-A型监控模块
直流屏1： 1交流参数 系统信息
2直流参数 控制
11：17： 11：17：23
上页
F1
1
2
3
系统电压： 3模块参数 1实时数据
4告警数据 0.3小时 53.5
返回 菜单
F2
4
5
6
系统状态： 二次下电： 2设置 5系统管理
6远程通讯 正常 上电
整流模块1： 整流模块1 1交流参数 模块参数 系统信息
用户级设置 2直流参数
11：17： 11：17：23
上页
F1
1
2
3
请输入密码： * * 4告警数据 系统电压： 1实时数据* 3模块参数 * * * 53.5
返回 菜单
F2
4
5
6
请输入模块号： _ 6远程通讯 1 输出过压保护点： 60.0V 系统状态： 5系统管理 2设置 正常
帮助
F3
7
8
9
第二路C电压： 第一路C电压： 交流频率： 电池状态： 7其它设备 3控制
50HZ 236V 237V 浮充
下页 关于
F4
.
0
EN T
返回
交流屏用户级设置演示
艾默生直流系统调试设置《定值报告》110v
电池组过压点
130
电池组过流点
0.15C10
模块输出电压上下限设置
110V系统模块下限
99
110V系统模块上限
143
绝缘告警电阻门限设置
门限电阻值
20.0
0.5～50kΩ（JYM-2）
单体电压上下限设置
单体电压欠压点
1.8
1.0V～单体过压点
单体电压过压点
2.6
单体过压点～20V
末端电池欠压点
常闭、常开
空开显示方式
告警量
告警量、1告警23状态、12告警12状态、状态量
第一空开标号
10101或20201
0～99900
模块配置
1#模块配置
模块地址
0
0～23
模块串口
COM2
COM1、COM2、COM3、COM4
无
无/有
AC/AC电压系数
0
0～100
AC/AC电流系数
0
0～1000
主充馈配置
充电屏配置
电池数据由
充电屏采集
充电屏采集、馈电屏采集
充电屏地址
64
64～68
充电屏串口
COM1
COM1、COM3、COM4
主馈电屏配置
馈电屏地址
64
64～79
馈电屏串口
COM1
COM1、COM3、COM4
空开接入方式
常闭
0
0～1
绝缘仪从机个数
0
0～16
从机检测母线号
单母线
单母线、1#母线、2#母线
电池仪个数
0
0～12
电池仪规约
PBM1
PBM1、Modbus
艾默生PSM-E10通讯
EMERSON PSM-E10 MODBUS 规约1、概述本文描述了我司的PSM-E10监控单元MODBUS规约标准，PSM-E10监控单元通过MODBUS规约和综合自动化厂家的设备进行数据接口，向上级监控设备提供的通直流屏的各种运行参数，接收上级监控设备下发的命令，从而方便地实现四遥功能。
2、引用标准MODICON公司的MODBUS PROTOCOL标准。
3、物理接口通讯方式：串行RS232或RS485或RS422。
传输速率：600、1200、2400、4800、9600、19200、38400七种通讯波特率。
字符格式：8位数据位、1位停止位、无校验。
4、帧4.1帧结构帧结构如图所示，每帧内容包括：地址1BYTE，功能号1BYTE，数据nBYTE，校验2BYTE，PSM-E10采用MODBUS规约中的RTU方式，通讯帧以HEX码传送。
4.2 地址（ADDR）指监控单元PSM-E10的地址，范围为1-254可设。
4.3 功能号上级监控程序PSM-E10监控单元的命令代码。
4.4 数据下行命令帧是命令的附加信息，上行响应帧是具体的数据。
4.5 校验采用CRC校验，CRC生成函数，请参阅附录E内容。
5.命令解释各命令必须严格按下面给出的格式下发，PSM-E10则按响应格式响应，否则PSM-E10不响应。
--表示根据实际数值填写。
5.1 读遥信（DI）命令01H命令Slave Address -- Function Code 01H Start Point Hi 00H Start Point Lo 00H No.Point Hi 00H No.Point Lo 0FH CRC Hi -- CRC Lo --01H命令响应Slave Address -- Function Code 01H Byte Count 02H Data Lo -- Data Hi -- CRC Hi -- CRC Lo --可通过FC=01H 或FC=03H 命令读取DI ，PSM-E10共有DI 量15个点，必须一次全部读入。
220V直流系统检修工艺规程-
220V直流系统检修工艺规程1．主题内容及合用范围本规程规定了直流系统检修的基本内容和方法及设备检修中的注意事项及典型故障解决和正常运营时的基本维护内容和方法。
本规程合用于直流系统检修及平常维护。
2．引用标准爱默生HD22023-2型高频开关模块式直流电源技术手册；PSM-A型直流接地绝缘检测仪使用说明书；MB-5K220XP系列逆变电源使用说明书。
3．设备范围和设备技术规范3.1 直流系统介绍3.1.1直流系统重要由直流充电屏，直流馈电主屏，蓄电池组、直流分屏、公用直流分屏、开关站直流分屏、逆变屏，交流馈电屏、事故照明屏组成，分别布置在直流盘室、蓄电池室、各机旁及保护室内，部分厂站按分段式双冗余设计布置。
3.1.2直流系统接线形式为独立母线方式，母线装有一套浮充电装置和一套蓄电池系统。
浮充电装置给蓄电池提供充电电源和合母电压。
3.1.3直流合母通过降压硅堆自动降压后送至直流控母，再分派至各直流分屏（涉及逆变电源屏、事故照明屏）3.1.4电厂直流盘室内逆变电源装置共有2个，分别为逆变装置Ⅰ、逆变装置Ⅱ。
其中逆变装置Ⅰ、Ⅱ的直流进线电源取至直流分屏；逆变装置Ⅰ、Ⅱ的交流进线电源取至保护室交流馈电屏；3.1.5逆变电源装置所带负荷的具体情况根据各站接线情况而定，重要负荷有：计算机监控系统中控制、联络、监视用途的设备交流电供应；部分厂站接用了小负荷的事故照明回路；3.2 重要设备技术规范3.2.1 爱默生HD22023-2型或-3型高频开关直流电源模块的重要技术规范见运营规程。
3.2.1.1输入电压范围：当输入电压小于313±10Vac或者大于485±10Vac，模块保护，无直流输出，保护指示灯（黄色）亮。
电压恢复到335±10Vac～460±15Vac之间后，模块自动恢复工作。
3.2.1.2模块具有输出过压保护欠压告警功能。
当输出电压大于293±6Vdc时，模块保护，无直流输出，保护指示灯（黄色）亮。
艾默生直流屏技术资料1
稳压精度：0.5% 纹波0.2% 均流度2% 功因：0.95 效率93% 输出：198V-280V 工作环境温度：0℃~ 45℃模块采用智能风冷的方式：40度以下自然风冷，散热器40度以上半速，50度以上全速风机制冷。
检测：馈路分路故障、电池熔丝熔断、绝缘监测等。
绝缘监测可以监测各馈线回路正负极对地绝缘电阻的情况，绝缘电阻降低时予以报警，并能准确判断接地极性。
配485接口，四遥功能。
35kv等级的站一般取100.120.150ah按照直流最大电流确定蓄电池容量Imax＝Ij+Is+Ih+If＝17.28AImax直流系统瞬时最大电流（同时考虑一台断路器合闸电流和一台断路器分闸电流）查蓄电池厂家技术表中蓄电池最大放电电流（≤5s）确定蓄电池容量约为29 Ah。
蓄电池组数的选择《直流设计规程》已经对各种类型的电力工程有了明确的规定，其原则是从直流负荷供电可靠性的观点出发的，发电厂应按单元机组和动力、控制负荷分设独立直流电源系统，网络控制部分独立设置，远离主厂房的辅助车间单独设置，尽量使每组蓄电池直流系统的供电范围减小和保证功能的独立性。
110kV重要变电所和220kV及以上的变电所是从重要性和满足继电保护、断路器跳闸机构双重化的供电需求出发，规定装设2组蓄电池。
因此，蓄电池组数应从供电负荷的需要和可靠性出发，尽可能的减少供电范围和从工程的重要性考虑配置情况。
二蓄电池个数的选择无端电池和不设降压装置的直流系统，它简化了直流系统的接线，避免了端电池的硫化和硅降压设备的麻烦问题，因而提高了可靠性。
但是要求蓄电池组的运行必须满足其正常运行时母线电压为标称电压的105%，在线均衡充电电压时母线电压不应超过标称电压的110%，事故放电末期的母线电压为其标称电压的85%，即标称电压为220V的直流系统的母线电压允许在187～242V之间波动。
这样浮充电压为2.23V，均充电压可以选在2.28～2.33V之间，事故放电末期电压选择在1.8V以上，完全满足了直流母线电压在允许范围内波动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、深圳华为模块直流屏通讯规约:1.物理接口:提供RS232、RS485、RS422三种串行通讯方式（注：在RS485方式下，只支持遥测和遥信命令，不支持遥调和遥控命令）。
2.数据传输速率:600、1200、2400、4800、9600（缺省值）、19200、38400 (bps)3.接口参数:1位起始位,8位数据位,1位停止位,无校验位的异步串行通讯。
4.规约类型:本规约遵守中国电力行业标准(DL 451—91）循环式远动规约标准。
5.在上下行信息中,控制字=71H.(注:在本协议的下行信息中，控制字D位必须为1，否则直流屏将不会执行下行命令!!!)以上所述的上行信息和下信息中若同时S=0，D=0，则表示源站址和目的的站址无意义。
6.源站址和目的站址说明在上行信息中，源站址是直流屏地址，即PSM-A监控模块面板显示中的本机地址，其取值范围为1~254，目的站址固定为01。
在下行信息中，源站址是指后台主机的地址，目的站址必须是直流屏的地址，若目的地址不正确，则下行命令将不会执行!!!6.5、帧类别本协议定义的帧类别码及其含义见表2表2 帧类别代号定义表7.2、功能码定义本协议用到的功能码分配见表3。
表3 功能码分配表注：在重要遥测、次要遥测量、一般遥测量中，本协议重复定义了功能码（具体功能码定义请参见表4、表5和表6），解释时可通过这三种遥测量不同的帧类别码来予以区分。
****注：本规约的遥测功能码全部从0开始，不可以只根据功能码去判断数据的类型，只能根据帧类别和功能码的组合判断。
7.3 遥测信息字格式遥测信息字格式见图5。
70图5 遥测信息字格说明：（1）每个信息字传送两路遥测量；（2）b11～b0传送一路模拟量，以二进制码表示，b11=0时为正数，b11=1时为负数，以2的补码表示负数；（3）b14=1表示溢出，b15=1表示无效。
9 自定义部分说明: (1)在目前的工程中,采用的均为标准直流屏系统(1个充电柜、1个馈电柜、GZDW35接线方式）;(2)在下面的遥测和遥信表格中,凡是后面注明字母Y的,表示要进行采集和显示. 9.1、重要遥测量重要遥测量帧类别码为0x61，控制字节为0x71，其功能码和信息字定义见表4。
直流屏将根据馈电柜的个数决定上送的信息字个数，最大可上送5个馈电柜的遥测量。
如表4所示，当馈电柜个数为1时，直流屏将上送功能码为0x01~0x08的信息字内容；当馈电柜个数为2时，直流屏将上送功能码为0x01~0x08、0x11~0x18的信息字内容；当馈电柜个数为3时，直流屏将上送功能码为0x01~0x08、0x11~0x18、0x21~0x28的信息字内容；当馈电柜个数为4时，直流屏将上送功能码为0x01~0x08、0x11~0x18、0x21~0x28、0x31~0x38的信息字内容；当馈电柜个数为5个时，直流屏将上送功能码为0x01~0x08、0x11~0x18、0x21~0x28、0x31~0x38、0x41~0x48的信息字内容。
直流屏不会把功能码X1~X8 （X取值为0、1、2、3、4，以下同）的信息字全部上送，在直流电源系统接线方式一定的情况下（系统接线方式参见《选型手册》），直流屏只会选择其中的某几个信息字上送。
如表4所示，当系统接线方式为GZDW32或GZDW34时，直流屏将上送功能码为X1、X2、X3的信息字；当系统接线方式为GZDW30时，直流屏将上送功能码为X4、X5的信息字；当系统接线方式为GZDW33或GZDW35时，直流屏将上送功能码为X6、X7的信息字；当系统接线方式为GZDW31时，直流屏将上送功能码为X8的信息字。
在标准直流屏系统中（1个充电柜、1个馈电柜、GZDW35接线方式），通常上送功能码为0x06、0x07的两个信息字的内容，此时表1中的其余信息字不上送。
表4 重要遥测量信息字定义注1：标注为保留的遥测量的最高位（b15）置1，其余位置0（以下同）。
注2：NP9802和NP9802-A监控模块只支持GZDW35接线方式。
9.2、次要遥测量次要遥测量帧类别码为0xC2，控制字节为0x71，其功能码和信息字定义见表5。
直流屏将根据充电柜的个数决定上送的信息字个数，最大可上送5个充电柜的遥测量。
如表5所示，当充电柜个数为1时，直流屏将上送功能码为0x01~0x05的信息字内容；当充电柜个数为2时，直流屏将上送功能码为0x01~0x05、0x11~0x15的信息字内容；当充电柜个数为3时，直流屏将上送功能码为0x01~0x05、0x11~0x15、0x21~0x25的信息字内容；当充电柜个数为4时，直流屏将上送功能码为0x01~0x05、0x11~0x15、0x21~0x25、0x31~0x35的信息字内容；当充电柜个数为5个时，直流屏将上送功能码为0x01~0x05、0x11~0x15、0x21~0x25、0x31~0x35、0x41~0x45的信息字内容。
当直流屏中温度路数设为0路时，0x04信息字中的温度遥测量上送无效值（即b15=1），0x05信息字不上送；当温度路数设为1路时，0x04信息字中的两个遥测量均为有效值，0x05信息字不上送；当温度路数设为2路时，0x04、0x05信息字均上送，其中0x04信息字的两个遥测量均为有效值，0x05信息字中测点1温度数据有效，测点2温度数据无效；当温度路数设为3路时，0x04、0x05信息字中的温度值均上送有效值。
在标准直流屏系统中（1个充电柜、1组电池、带温补功能），通常上送功能码为0x01、0x03、0x04的三个信息字的内容，此时其余信息字不上送。
表5 次要遥测量信息字定义9.3 一般遥测量一般遥测量帧类别码为0xB3，控制字节为0x71，其功能码和信息字定义见表6。
如表6所示，每个充电模块的三个遥测量分别占用两个功能码，保留的遥测量通道将上送无效数据（即b15=1），直流屏将根据充电模块的个数决定上送多少个信息字，当直流屏配N个充电模块时（N <= 60），直流屏将上送排在前2N个信息字。
在标准直流屏系统中，一般配置6个充电模块，此时直流屏将上送功能码从0x01到0x0C 的信息字，此时其余的信息字不上送。
表6 一般遥测量信息字定义9.4 遥信量遥信量的帧类别码为0xF4，控制字节为0x71，发送时按以下组合进行发送，其中系统遥信包定义如表7中所示，充电柜遥信包如表8中所示（根据系统配置的充电柜个数可能会发出1~3个信息字），馈电柜遥信包如表9中所示（根据系统配置的馈电柜个数可能会发出1~3个信息字），充电模块遥信包如表10中所示（根据系统配置的充电模块个数可能会发出1~8个信息字）。
表7 系统遥信量的信息字定义（功能码：0xF0）*注：断开态只适用于NP9802、NP9802-A监控模块，在PSM-A监控模块中无此状态。
表8、充电柜遥信量信息字定义（功能码0xF1、0xF2、0xF3）注：直流屏会根据充电柜的个数决定上送的信息帧。
当充电柜个数为1或2时，上送功能码为0xF1的信息字（其中当充电柜个数为1时，该信息字中的位B16~B31均为无效位，上送时全部置0），0xF2和0xF3对应的信息字不上送；当充电柜个数为3或4时，上送功能码为0xF1和0xF2的信息字（其中当充电柜个数为3时，0xF3信息字中的位B16~B31均为无效位，上送时全部置0），功能码为0xF3的信息字不上送；当充电柜个数为5时，上送功能码为0xF1、0xF2、0xF3信息字。
在标准直流屏系统中（一个充电柜），通常上送功能码为0xF1的信息字，且位B16~B31均为无效位，上送时全部置0。
表9 馈电柜遥信量信息字定义（功能码：0xF4、0xF5、0xF6）注：直流屏会根据馈电柜的个数决定上送的信息帧。
当馈电柜个数为1或2时，上送功能码为0xF4的信息字（其中当馈电柜个数为1时，该信息字中的位B16~B31均为无效位，上送时全部置0），0xF5和0xF6对应的信息字不上送；当馈电柜个数为3或4时，上送功能码为0xF4和0xF5的信息字（其中当馈电柜个数为3时，0xF5信息字中的位B16~B31均为无效位，上送时全部置0），功能码为0xF6的信息字不上送；当馈电柜个数为5时，上送功能码为0xF4、0xF5、0xF6的信息字。
在标准直流屏系统中（一个馈电柜），通常上送功能码为0xF4的信息字，且位B16~B31均为无效位，上送时全部置0。
表10 充电模块遥信量信息字定义（0xF7~0xFE）功能码为0xF8~0xFE的信息字各位的定义与表10相似，其对应关系参见表11。
每个充电模块的遥信量仍只占4位，每个信息字包含8个充电模块的遥信量，直流屏最大能上送60个充电模块的遥信量。
表11 充电模块的功能码与信息字定义的对应关系注1：在功能码0xFE对应的信息字中，仅B0~B15位有效，B16~B31位是无效的，上送时置0。
注2：直流屏会根据充电模块的个数决定上送哪些功能码对应的信息字，当充电模块个数N 小于等于8时，只上送功能码0xF7对应的信息字，其余的不上送；当8 < N <= 16时，则上送功能码为0xF7、0xF8对应的信息字，其余的不上送；以此类推，当56 < N<= 60时，上送所有0xF7~0xFE功能码对应的信息字。
9.5 遥控量直流屏遥控量指单模块遥控开关机，其帧类别码分别为0x61 （选择），0xC2（执行），0xB3（撤消），信息字中的0xCC表示对充电模块执行开机操作，0x33表示对充电模块执行关机操作，开关序号表示充电模块的序号，取值范围为1~60。
当直流屏的系统控制方式处于自动方式时，或当充电模块接到控制母线上时，或当充电模块序号超过直流屏设置的最大充电模块数时，直流屏不会执行遥控命令，此时会在遥控返校信息中填上FFH的出错码。
9.6 设定命令直流屏的设定包括系统控制方式修改、系统均/浮充转换、电池测试启动/停止、单模块限流点调节和单模块输出电压调节五个操作，其帧类别码为0x57，功能码为0xE8，设定命令码为0xC3，对象号定义见表12。
当直流屏的系统控制方式处于自动方式时，或当充电模块接到控制母线上时，或当充电模块序号超过直流屏设置的最大充电模块数时，或当限流值或调压值超出范围时，直流屏不会执行表12中的调压、限流和电池状态转换命令。
当直流屏处于故障状态时（有通讯中断、电池支路断、母线电压低于15V等告警存在），不会执行下发的启动测试命令。
表12 设定命令的对象号及设点数定义注1：在110V系统中电压调节值的有效范围为98V~145V，220V系统中电压调节值的有效范围为196V~290V，超过这两个范围之外的值将不会被接收；注2：在NP9802、NP9802-A两种监控模块中，不支持表12中的启动测试、停止测试及充电模块电压调节的设定命令；注3：当系统接入有级限流模块时，若下发的限流值为10%~35%，则执行充电模块20%限流操作；若下发的限流值为35%~75%，则执行充电模块50%限流操作；若下发的限流值为75%~100%，则执行充电模块100%限流操作。
