电路故障和动态电路分析
题目
Prepared on 22 November 2020

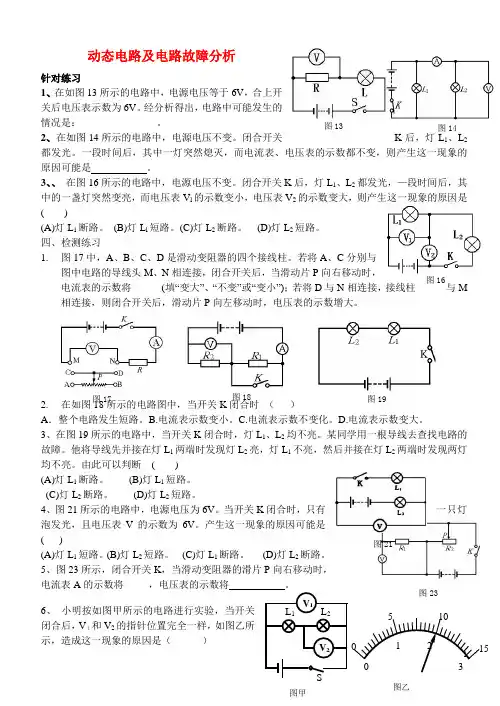

电路故障分析:
在探究串并联电路电压的规律的实验中,会遇见多种实验故障,最典型的有如下两种,一是电路元件短路[用电压表测],二是电路断路[用电流表测]
1、如图所示,闭合开关S,电路正常工作。
过了一段时间,灯泡L熄灭,两只
电表的示数都变大。
则下列判断正确的是()
A.电阻R断路 B.电阻R短路
C.灯泡L短路 D.灯泡L断路
2、某同学在探究串联电路电流规律的实验中,按图接好电路,闭合开关后,发现灯L 1 、L
2 都不发光,电流表示数为零。
他用电压表分别接到电流表、灯L 1 、灯L 2 两端测量电压,
发现电流表、灯L 1 两端电压均为零,灯L 2 两端电压不为零。
电路的故障可能是()
A.电流表断路B.灯L1断路
C.灯L2断路D.灯L2短路
3、如图所示,电源电压不变,两只电表均完好。
开关S闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是()
A.电压表指针发生偏转,灯泡L1短路
B.电压表指针发生偏转,灯泡L1断路
C.电流表指针发生偏转,灯泡L2短路
D.电流表指针发生偏转,灯泡L2断路
4、如图所示,电源电压不变,闭合开关,电路正常工作,一段时间后发现,其中一个电压
表的示数变大,故障原因可能是()
A.电阻R可能发生短路 B.电灯L可能发生断路
C.电阻R可能发生断路 D.电压表V2损坏
5、如图所示的电路,闭合开关,观察发现灯泡L 1 亮、L 2 不亮。
调节变阻器
滑片P,灯泡L 1 的亮度发生变化,但灯泡L 2 始终不亮。
出现这一现象的原
因可能是()
A.灯泡L 2 灯丝断了 B.滑动变阻器短路了
C.灯泡L 2 短路了 D.滑动变阻器接触不良
6、如图所示电路中,电源电压保持不变,当开关S闭合,电路正常工作一段时间后,
其中一盏灯突然熄灭,两只电表的示数均保持不变。
出现这种现象的可能原因是
()
A.灯L 2 断路 B.灯L 1 短路
C.灯L 1 断路 D.灯L 2 短路
7、如图所示的电路中,只有一处有导线断开的故障,现用电压表先后测得a、d两点之
间电压为3V,b、d之间的电压也为3V,测a、c两点电压时,电压表的指针不偏转,由
此可知断开点在()
A.cd之间 B.ab之间 C.bc之间 D.R1所在支路上
8、为了测定额定电压为的小灯泡正常发光时的电阻,小明同学设计了如图所示两块电压表和已知的定值电阻R0测量未知电阻R x的电路图.
(1)开关S闭合后,发现小灯泡不亮,电压表V1有示数,电压表V2没有示数,若电路中只有一处故障,则电路的故障可能是.
(2)若闭合开关后,发现灯泡比较暗,且无论怎样移动滑动变阻器滑片P,灯泡的亮度都未发生变化,其原因是 .
(3)排除电路故障后,再闭合开关S,看到小灯泡发光很暗,要想测出小灯泡正常发光时的电阻,应把滑动变阻器滑片P向端移动,使电压表V1的示数为U1=。
若此时电压表V2的示数为U 2,则被测的阻值R x= .
.

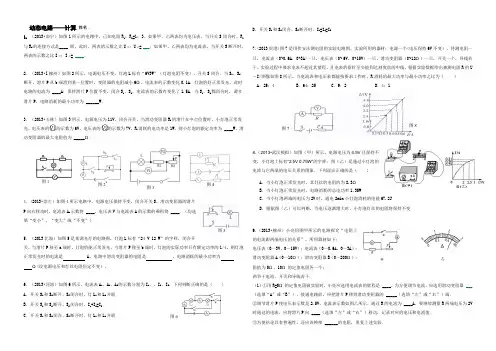

动态电路分析:
1、如图所示,电源电压保持不变.闭合开关S,当滑动变
阻器的滑片P向右移动的过程中,电压表V1与电流表A示数的比值将()
A.变小B.不变C.变大D.无法判断
2、如图所示电路,电源电压恒定不变,闭合开关S,当滑动变阻器的滑片P向右移动时,
关于电流表A1和电压表V1的示数变化叙述正确的是()
A.A1表示数变大,V1表示数变大 B.A1表示数变大、V1表示数变小
C.A1表示数变小、V1表示数变小 D.A1表示数变小、V1表示数变大
3、如图,只闭合开关S1,灯L1、L2都发光;再闭合开关S2,下列说法正确的是()
A.灯L1变暗 B.灯L2变暗
C.电流表示数变大 D.电路的总功率变小
4、如图所示的电路,电源电压不变,开关S1保持闭合状态,当开关S2由断开状态到闭合
状态时,示数增大的电表是()
A.电流表A1和电压表V1 B.电流表A1和电压表V2
C.电流表A2和电压表V1 D.电流表A2和电压表V2
5、如图所示电路,电源电压为3V且保持不变,R1的阻值为10Ω,R2的阻值为20Ω,下列选项正确的是()
、S2都断开,电流表无示数,电压表示数为3V
B.只闭合S1,电流表示数为,电压表无示数
C.只闭合S2,电流表示数为,电压表示数为3V
D.S1、S2都闭合,电流表示数为,电压表示数为2V
6.如图所示,电源电压恒定,当S接a时,电流表A1与A2的示数之比为3:5;当S接b
时,电流表A1与A2的示数之比为2:3,则R2与R3的电阻之比为()
A.9:10 B.4:3 C.3:4 D.5:2
7、在探究“电压一定时,电流与电阻关系”的实验中,电路如图所示.先在 A、B间接入5Ω的定值电阻R,移动滑片P,使电压表示数为2V,读出电流表示数.接着取下5Ω的电阻换上10Ω定值电阻,不进行其它操作就闭合开关.此时电压表示数及应进行的操作是()
A.电压表示数大于2V,应将滑片P向左滑
B.电压表示数大于2V,应将滑片P向右滑
C.电压表示数小于2V,应将滑片P向左滑
D.电压表示数小于2V,应将滑片P向右滑
8.在右图所示的电路中,电源两端电压为6V并保持不变,定值电阻R1的阻值为10Ω,滑动变阻器R2的最大阻值为50Ω.当开关S闭合,滑动变阻器的滑片P由b端移到a端的过程中,下列说法中正确的是()
A.电压表的示数变化范围为1V~6V
B.电流表的示数变化范围为~
C.电压表的示数变大,电流表的示数变小
D.电流表和电压表的示数都不变
9.如图所示电路,电源两端电压保持不变.闭合开关S,当滑动变阻器的滑片P向右滑动时,下列判断正确的是()
A.电压表V1示数变小,电压表V2示数变大,电流表示数变小
B.电压表V1示数变大,电压表V2示数变小,电流表示数变小
C.电压表V1示数变小,电压表V2示数变小,电流表示数变小
D.电压表V1示数变大,电压表V2示数变大,电流表示数变大
10.如如图所示电路中,电源电压恒定.断开S1、S3,闭合S2,两电表均有示数;再断开S2,闭合S1、S3,此时两电表的示数与前者相比()
A.两表示数均变大 B.两表示数均变小
C.电流表示数变大,电压表示数变小
D.电流表示数变小,电压表示数变大
11.如图所示,开关S1闭合,当S2由1掷到2,电流表和电压表的示数变化情况是()
A.电流表示数变小,电压表示数变大
B.电流表示数变小,电压表示数不变
C.电流表示数变大,电压表示数不变
D.电流表示数不变,电压表示数变小
串并电路计算题
1、R1和R2串联接在电路中,R1的阻值为10欧,R2的阻值为5欧,测得R1两端的电压
为2 伏,求:(1)通过R1的电流;(2)R2两端的电压;(3)总电压。
2、有一电铃正常工作的电压为6伏,将它与60欧的电阻串联接在9伏的电源上时,电
铃恰好正常工作,求:电铃正常工作的电流及电阻。
3、如图所示,电源电压为12伏,保持不变。
电阻R1=20欧,电键S A闭合后,电流表
示数为安。
问:(1)R1两端的电压多大(2)电阻R2的阻值多大
4、如图所示,滑动变阻器的变阻范围为0~20欧,闭合电键,当滑片在左端时,电压
表、电流表的读数分别为12伏和安,求:(1)电源电压;
(2)电阻R1的阻值;(3)当滑片移到右端时,电流表、电压表的读数。
5、如图所示,滑动变阻器上标有“20Ω 2A”字样,当滑片P在中点时,电流表读数为
安,电压表读数为6伏,求:(1)电阻R1和电源电压;
(2)滑动变阻器移到右端时,电流表和电压表的读数。
6、在如图所示的电路中,电源电压为12伏,电阻R
1的阻值为20欧,变阻器R
2
规格为“60
Ω,2A”。
当电键K闭合时,电流表A的示数为安。
(1)求电压表V1和V2的示数;(2)
滑动变阻器连入电路中的阻值;(3)电流表示数最大值;(4)电压表V 2示数最大值。
7、在如图所示的电路中,电源电压为6伏且不变。
电阻R 1的阻值为10欧,滑动变阻
器R 2上标有“20Ω 2A ”字样,两电表均为常用电表。
闭合电键S ,电流表示数为安。
求:(1)电压表的示数;(2)电阻R 2连入电路的阻值;(3)若移动滑动变阻器滑片P 到某一位置时,发现电压表和电流表中有一个
已达满刻度,此时电压表和电流表的示数。
8,如图所示电路中,R 1=20Ω,电路总电阻为12Ω,电流
表示数为,请计算:
⑴电源电压;⑵通过R 2的电流;⑶电阻R 2的阻值。
9,如图所示,电阻R 1为20欧,电键S 断开时,电流表示数为
安;电键S 闭合时,电流表示数为安,求:(1)电源电压;
(2)电阻R 2的阻值;(3)通电10秒,通过电阻R 1某横截面的电量。
10,如图所示的电路,电阻R 1的阻值为40欧,R 2的阻值为60
欧。
电键S 闭合时,电流表A 的示数为安,求:(1)电源电压;(2)通过R 2的电流。
11,阻值为10欧的用电器,正常工作时的电流为安,现要把它接入到电流为安的电路
中,应并联多大的电阻
12、电压表示数为12伏,电流表示数安,电阻R 2阻值为40欧,
求:(1)电阻R 1的阻值;(2)通过R 2的电流;(3)总电流。
R 1 S R 2
P V
A。
