园林制图规范
园林设计制图规范
![园林设计制图规范](https://img.taocdn.com/s3/m/072f4053ad02de80d4d8406d.png)
园林设计制图规范一、制图空间模型:在模型空间使用毫米(mm)尺寸制图布局:在布局空间按照毫米(mm)单位布置图幅A1(597×841)、A2(420×594),使用视口布置图纸,视口常用比例选用下表:(结合建筑设计及天正软件总结)总平面布置图比例参照水工平面布置图比例,保持一致。
二、图层归类图层的归类,按照模型和布局使用图层分为:布局中使用图层:模型中使用图层有:(其中包含有剖面和平面制图层)注:1.各层线宽由打印样式控制,具体设置线宽详见打印样式规定。
2.城市坐标使用天正插件标注,0-DIM COOR、0-PUM TEXT图层自动生成。
天正城市坐标标注前,先选定标注比例,标注完成后,如果没有错误,用分解命令进行分解,文字需要二次分解,便于未安装天正插件机器查看标注数据。
三、图纸字体、标示符号和图形(1)汉字统一选用新建—HZTXT,宽高比为0.8;英文字符与数字均选用HZTXT。
字高系列为:2.5、3.5、5.、7、10、14、20mm,若需书写更大的字,其字体高度应按2的比率递增。
汉字不应小于3.5mm,英文字符与数字不应小于2.5mm。
(2)在文字样式(快:ST)里面按照下图设置:常用符合输入代码:(3)图纸尺寸及文字:标题栏尺寸如下图;单位名称:字高7mm;图纸名称:字高5mm;工程名称“XXX”、图号名称“XXX”、设计证号名称“XXX”、日期名称“XXX”、比例名称“XXX”:字高3mm;“批准”、“核定”、“审查”、“校核”、“设计”、“制图”、“描图”、“设计证号”、“比例”、“日期”、“图号”、“设计”、“部分”:字高4mm。
宽度因子均为0.7;“设计”指初步设计、施工图设计、竣工图设计;“部分”指园建、结构、绿化、给排水、电气。
案例如图。
四、 尺寸标注(1)一般尺寸标注应单独设一图层,该图层名称为“0-DIM ”,颜色设置为红色。
在标注尺寸时,将该图层置为当前层,绘图界面中的“线型”、“线宽”设置为“ByLayer”;“文字样式”设置为“RS25”;“标注样式”设置为“TCK”。
CAD园林景观制图规范细则
![CAD园林景观制图规范细则](https://img.taocdn.com/s3/m/d9391c357f21af45b307e87101f69e314332fa8a.png)
CAD园林景观制图规范细则关键信息项1、制图软件及版本:____________________________2、图纸比例:____________________________3、图层设置规范:____________________________4、字体及字号要求:____________________________5、线条类型及线宽:____________________________6、标注样式及精度:____________________________7、图形单位及精度:____________________________8、图例及符号规范:____________________________9、图框格式及内容:____________________________10、打印输出要求:____________________________11 制图软件及版本111 统一使用具体 CAD 软件名称作为园林景观制图软件。
112 软件版本应不低于具体版本号,以确保功能的完整性和兼容性。
12 图纸比例121 常用图纸比例包括 1:50、1:100、1:200、1:500 等,根据实际绘图需求选择合适的比例。
122 同一套图纸中,比例应保持一致,除非有特殊说明。
13 图层设置规范131 建立明确的图层体系,包括但不限于以下图层:1311 地形图层:用于绘制地形等高线、坡地等。
1312 植物图层:区分不同种类的植物。
1313 建筑图层:包含各类建筑物、构筑物。
1314 道路图层:道路、小径等交通设施。
1315 水体图层:池塘、溪流、喷泉等水体。
1316 设施图层:座椅、垃圾桶、路灯等园林设施。
132 每个图层应具有清晰易识别的名称,并设置相应的颜色、线型和线宽。
14 字体及字号要求141 中文字体采用具体中文字体名称,英文字体采用具体英文字体名称。
142 标注文字的字号一般为具体字号,说明文字的字号根据内容重要性可适当调整。
园林制图规范细则
![园林制图规范细则](https://img.taocdn.com/s3/m/266a0564caaedd3383c4d3f6.png)

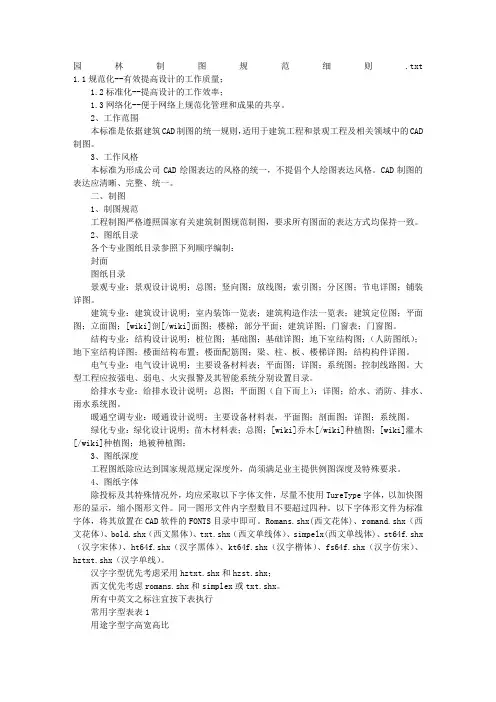

园林制图规范细则.txt 1.1规范化--有效提高设计的工作质量;1.2标准化--提高设计的工作效率;1.3网络化--便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则,适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一,不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:封面图纸目录景观专业:景观设计说明;总图;竖向图;放线图;索引图;分区图;节电详图;铺装详图。
建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;[wiki]剖[/wiki]面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
绿化专业:绿化设计说明;苗木材料表;总图;[wiki]乔木[/wiki]种植图;[wiki]灌木[/wiki]种植图;地被种植图;3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
园林制图规范
![园林制图规范](https://img.taocdn.com/s3/m/df8830e6ac51f01dc281e53a580216fc710a537c.png)
园林制图规范园林制图规范是指在园林设计和施工过程中所遵循的一系列规定和标准。
通过制图规范,可以确保园林项目的设计与施工质量,使园林景观更加美观和功能完善。
以下是一些常见的园林制图规范:1.比例尺:在园林制图中,比例尺的选择非常重要。
比例尺决定了不同元素在图纸上的大小和位置关系。
常见的比例尺有1:100、1:200和1:500等。
选取合适的比例尺能够更准确地表达设计意图。
2.图纸布局:园林制图中,图纸的布局应该清晰明了,注释和文字要清晰可读。
每一张图纸应该包含必要的信息,包括设计方案、图例、缩略图等。
同时,图纸的尺寸应根据实际需求进行调整,以保持清晰度和可读性。
3.图例和符号:图例是园林制图中常用的一种标志,用于解释和表示不同元素的含义和特点。
常见的图例有树木、花坛、草坪等。
符号是用来表示具体元素的图形,如点表示树木、线表示路径等。
图例和符号的使用应统一、准确,方便理解和识别。
4.高差标注:园林设计中经常涉及到地形的变化,因此需要对高差进行标注。
高差标注可以使用等高线、高程值和特定符号等方式。
标注要准确、清晰,在图纸上能够直观体现出地形的变化情况。
5.细节图:在园林制图中,细节图的作用非常重要。
细节图能够更加详细地展示设计要素的构造和细节,如花坛、雕塑、灯光等。
细节图应该按照比例尺进行设计,并标明材料、尺寸和施工要求等。
6.植物清单:园林设计中的植物选择也是非常重要的一环。
在图纸中应包含植物列表,包括植物名称、数量、尺寸和植植位置等信息。
植物清单能够帮助园林施工人员准确选择和布置植物,确保设计的一致性和可行性。
7.施工标准:园林制图中,应该包含详细的施工标准和规范。
这些标准和规范包括材料的选取、尺寸的精确度、施工过程和施工方法等。
施工标准的制定和执行能够保证园林项目的质量和安全性。
总之,园林制图规范对于园林设计和施工来说非常重要。
通过遵循规范,可以确保园林项目的质量和效果,使园林景观更加美观、实用和可持续。
园林景观CAD制图规范
![园林景观CAD制图规范](https://img.taocdn.com/s3/m/1a04ea71e3bd960590c69ec3d5bbfd0a7856d514.png)
园林景观CAD制图规范在园林景观设计领域,CAD 制图是一项至关重要的工作。
准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图,还能为后续的施工和项目管理提供可靠的依据。
为了确保园林景观 CAD 制图的质量和效率,制定一套完善的制图规范是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度,选择合适的图纸幅面,如 A0、A1、A2 等。
一般来说,总平面图宜采用 A1 或 A0 幅面,分区平面图和详图可采用 A2 或 A3 幅面。
2、图框与标题栏采用标准的图框格式,包括公司名称、项目名称、图纸名称、比例、日期等信息。
标题栏的内容应清晰、准确,便于识别和管理图纸。
3、比例根据图纸所表达的内容和范围,选择合适的比例,如1:100、1:200、1:500 等。
同一套图纸中,尽量采用统一的比例,特殊情况可在图中单独标注。
4、单位统一采用毫米(mm)作为制图单位,确保尺寸的准确性和一致性。
二、图层管理1、图层设置合理设置图层,将不同类型的图形元素(如地形、植物、建筑、道路等)分别放置在不同的图层中。
为每个图层设置明确的名称、颜色和线型,以便于区分和管理。
2、图层顺序按照从上到下的顺序,依次排列地形、建筑、植物、道路等图层,保证图形的显示效果清晰合理。
3、图层锁定与隐藏在绘制过程中,对于已经完成或暂时不需要编辑的图层,可以进行锁定或隐藏,避免误操作。
三、图形绘制1、线条线条的类型(实线、虚线、点划线等)应根据图形的性质和用途进行选择。
线条的宽度应根据比例和表达的重点进行设置,一般粗线用于轮廓线,细线用于细节和标注。
2、字体选用标准的字体样式,如宋体、黑体等,确保字体清晰可读。
标注文字的高度应根据图纸比例和图面大小进行调整,一般为25mm 5mm。
3、尺寸标注尺寸标注应准确、清晰,包括线性尺寸、半径尺寸、角度尺寸等。
标注的位置应合理,不遮挡图形的重要部分,且便于阅读。
4、符号与图例制定统一的符号和图例,用于表示植物、铺装、灯具等元素。
园林制图规范
![园林制图规范](https://img.taocdn.com/s3/m/ebc3fefb376baf1ffc4fadd7.png)
(2)比例的注写 绘图所用的比例
.
1.3.4 字体及书写方法
❖ (1)汉字字体格式
❖ 图样及说明中的汉字,宜采用长仿宋体,宽度 与高度的关系应符合表1-8的规定。字间距约为字高 的1/4,行间距约为字高的1/3。
.
表1-8 长仿宋体字高宽关系 mm
图1-9 基本笔划
.
①.长仿宋字的写法
长仿宋字笔划16字要领:横平竖直,结构匀称, 高三宽二,填满方格。
尺寸数字,字高3
a
居尺寸界线中,距尺寸线1
尺寸线 细实线
.
尺寸界线
.
尺寸线在轮廓线的延长线处
2
不平
体轮
小尺寸在大尺寸外面 距离被标注物体太近
尺寸线与中心线重合 尺寸线与轮廓图线重合
.
箭头尺寸起止符号、尺寸数字的注写方向
.
尺寸数字的注写位置
.
尺寸的排列与布置
①尺寸宜标注在图样轮廓以外,不宜与图线、 文字及符号等相交。
.
1.4.1.4 角度、弧度、弧长的标注
角度的尺寸线应以圆弧表示。该圆弧的 圆心应是该角的顶点,角的两条边为尺寸界 线。起止符号应以箭头表示,如没有足够位 置画箭头,可用圆点代替,角度数字应按水 平方向注写。
.
角度标注方法、弧长标注方法
.
1.4.1.5 薄板厚度、正方形、坡度、非圆曲线 等尺寸标注
.
图纸格式
❖ (1)标题栏由设计单 设计号是设计机构用于内部管理(安排生产任务 位名称区、工程名称区、计编划号、方统法计会有、档所案不同管理,等试解)的读编94号02,4,各应单为位9的4 图名区、签字区、图号 年进行的第24项设计工程。 区等组成
❖ 标题栏格式和尺寸
园林景观制图规范细则
![园林景观制图规范细则](https://img.taocdn.com/s3/m/f2815806bd64783e09122b57.png)
园林景观制图规范细则1、工作目标1.1规范化——有效提高设计的工作质量;1.2标准化——提高设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则,适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一,不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:封面图纸目录景观专业:景观设计说明;总图;竖向图;放线图;索引图;分区图;节电详图;铺装详图。
建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;[wiki]剖[/wiki]面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
绿化专业:绿化设计说明;苗木材料表;总图;[wiki]乔木[/wiki]种植图;[wiki]灌木[/wiki]种植图;地被种植图;3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType 字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
园林施工图制图规范
![园林施工图制图规范](https://img.taocdn.com/s3/m/71cf3dced5bbfd0a79567312.png)
园林施工图制图规范(一)录入设定1、绘图时可以以米为单位1:1录入,也可以毫米为单位1:1录入,但一般比较倾向于以毫米为单位1:1录入。
2、绘图过程中不能出现重复线、未闭合线,因为重复线容易引起出图是线宽设定的麻烦,而未闭合线则不利于后续工作中的铺装及色带等的填充。
3、绘图过程中不能旋转、移动图元,以免影响坐标设定,以及施工上的麻烦等。
必须旋转时,要在图中标明旋转原点及角度。
4、特殊符号的输入:键盘输入“%%p”,出现“±”符号,键盘输入“%%C”键,出现“φ”符号,键盘输入“%%d”键,出现“°”符号。
(二)图层及颜色设置1、很多人画图时不喜欢分图层,或即使分层,也是将大量图块留在0层,这不是一个好习惯,我们一定要习惯分层设定,分层保存图块的操作模式,同时不要在0层上保留任何图块。
2、使用尺寸标注过程中,软件会自动生成一个名为《Defpoints》的层,这个层默认不打印,不要将任何图块放在此层。
3、插入“图框”图块后,文件一般会生成名为《图框》的层(具体视原图块的分层命名而定),一般不要在这个图层上绘图,以方便我们随时自如的更换图框或更改图框大小,以及重新设定图框等。
4、很多人喜欢将屏幕改成白地黑字,已和现实吻合,但长时间盯着这样的屏幕不利于视力保护;也有很多人喜欢用白色(即255号色,White)来作为所有图块包括文字和标注的绘图颜色,这也不是一个好习惯,我们分不清究竟某个图块究竟是铺装呢还是绿地,因而影响工作效率,因此,除图框、文字、标注采用白色外,其它图块应分层设定颜色,但不要使用白色。
5、图元的颜色最好随图层进行编辑,一般不提倡直接给某个图元指定颜色。
但是,凡事也有例外,对于庭院或其它要求不是正规的小型工程,若是想骗骗甲方,不用出硫酸纸后晒蓝图,也不用直接出白图,而是出“彩图”,图做的花花绿绿的,特别是花灌木和色带,以及秋叶树木等,用其观赏期的花色或叶色来区分植物,颇受一些甲方欢迎;很多不正规的甲方单位还比较偏爱这种模式。
园林制图规范总结.ppt
![园林制图规范总结.ppt](https://img.taocdn.com/s3/m/c5db69b4a26925c52dc5bf2b.png)
最新.课件
50
1.4.1.7 标高
❖ (1) 标高符号
最新.课件
51
(2)标高数字
❖ 标高数字应以米为单位,零点标高应注写成 ±0.000
❖ 图1-49 标高的指向
最新.课件
52
1.4.2 标注索引
❖ 1.4.2.1 索引符号 ❖ 索引符号的圆、水平直径线和引出线 用细实
线,圆直径10mm,索引符号的引出线应该指 在被索引的位置上
最新.课件
33
尺寸数字的注写位置
最新.课件
34
尺寸的排列与布置
①尺寸宜标注在图样轮廓以外,不宜与图线、 文字及符号等相交。
②互相平行的尺寸线,应从被注写的图样轮廓 线由近向远整齐排列,较小尺寸应离轮廓线 较近,较大尺寸应离轮廓线较远。
最新.课件
35
③图样轮廓线以外的尺寸界线,距图样最外轮
廓之间的距离,不宜小于10 mm。平行排列的 尺寸线的间距,宜为7-l0 mm,并应保持一致。
❖ (2) 分析要绘制图样的对象,收集参阅有关资料,做到对所 绘图的内容、要心中有数。
❖ (3) 根据所画图纸的要求,选定图纸幅面和比例。在选取时, 必须遵守国家标准的有关规定。
❖ (4) 将大小合适的图纸用胶带固定在图板上。固定时,应使 丁字尺的工作边与图纸的水平边大致平行。最好使图纸的下 边与图板下边保持大于一个丁字尺宽度的距离。
图纸幅面:指图纸的大小尺寸。 目 的:便于图样的交流、存档和管理。制
图标准对图纸幅面做了统一的规定。
最新.课件
4
图纸幅面和格式
❖ A0 ~ A3横式图幅
l
绘签栏
装订边
对中标志 幅面线
图框线
b
园林制图规范
![园林制图规范](https://img.taocdn.com/s3/m/bbdaae02a4e9856a561252d380eb6294dc88225a.png)
园林制图规范[综合其他] 园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量;1.2标准化——提高设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则,适用于建筑工程和景观工程及相关领域中的CAD 制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一,不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:封面图纸目录景观专业:景观设计说明;总图;竖向图;放线图;索引图;分区图;节电详图;铺装详图。
建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;[wiki]剖[/wiki]面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
绿化专业:绿化设计说明;苗木材料表;总图;[wiki]乔木[/wiki]种植图;[wiki]灌木[/wiki]种植图;地被种植图;3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
园林工程制图标准及规范
![园林工程制图标准及规范](https://img.taocdn.com/s3/m/d867209d58f5f61fb73666ed.png)
三、图线
3.1 图线种类
3.2图线交接的画法
不同线型,画法的要求不同: 1. 接头应准确,不可偏离或者超出 2. 两虚线相交时,应以两虚线的短画相交或者相接 3. 虚线与实线相交时,虚线短画应与实线相交或者
相接;如果虚线是实线的延长线,相接处应留空 隙 4. 点划线与点划线或者与其他图线相交或相接时, 应与点划线的线段相交者相接
涉及到标准图集的索引,下侧标注详图所在 图集中的页码,上侧标注详图所在的页码中的编 码,并应在引线上标注该图集的代号。
如果用索引符号索引剖面详图,应在被剖切 部位用粗实线标出剖切位置和方向,粗实线所在 的一侧即为剖视方向。
被索引的详图编号应与索引符号编号一致。 详图编号常注写在直径为14mm的粗实线圆内。
3、水体:水体一般用两条线表示,外面一条表 示水体边界(即驳岸线),用特粗实线绘制,里 面一条表示水面,用细实线绘制
4、山石:均采用其水平投影轮廓线概括表示, 以粗实线绘制出边缘轮廓,以细实线概括绘制出 皴纹。
5、园路:用细实线绘制路线
6、植物图例:
乔木:
灌木
草坪:
1、比例用阿拉伯数字表示; 2、比例大小指比值大小; 3、比例写在图名右侧,比图名字号小一号或两
号;
4、图名下画一横粗线,粗度不粗于本图纸 所画 图形中粗实线, 横线的长度应以所写的文字所 占长短为准;
5、当一张图纸中的各图只用一种比例时,也可把 该比例单独书写在图纸标题栏内; 6、绘图时优选常用比例。
竖向层次的共用引出线的文字说明应从上至 下顺序注写,且其顺序应与从左至右被引注的层 次一致。
九、定位轴线
定位轴线是施工图中借以定位、放线的重 要依据。
定位轴线用细点划线绘制;端部的圆圈用 细实线绘制,直径8-10mm,其圆心应在定位轴 线的延长线上或延长线的折线上。
园林制图规范简介
![园林制图规范简介](https://img.taocdn.com/s3/m/c5fcc32af4335a8102d276a20029bd64793e624e.png)
准确性原则
准确性原则要求园林制图必须准确地反映设计意图和实际情况,不能有 任何歧义或误导。
制图人员需要具备扎实的专业知识和丰富的实践经验,能够准确地将设 计转化为图纸,并确保图纸的尺寸、比例、角度等关键信息准确无误。
准确性原则是保障园林设计实施效果的关键,也是评价制图质量的重要 标准。
制图规范也是图纸审查和验收的重要依据 ,能够提高审查效率和准确性,确保设计 质量和施工效果的符合预期。
02
园林制图的基本原则
统一性原则
统一性原则是园林制图的首要原则,它要求在制图过程中遵循统一的规范和标准, 以确保图纸的一致性和可比性。
统一性原则要求对图纸的格式、线型、符号、标注方式等细节进行统一规定,并在 整个项目中严格执行。
SketchUp是一款简单易学的三维建模软件,广泛应用于建筑、景观等领域。它 提供了丰富的绘图工具和编辑功能,能够快速建立三维模型,并可进行实时渲染 和动画制作。
Adobe Illustrator软件
总结词
矢量绘图、适合创意设计的专业工具
详细描述
Adobe Illustrator是一款专业的矢量绘图软件,广泛应用于平面设计、印刷出版等领域。它提供了丰 富的绘图工具和编辑功能,能够绘制高质量的矢量图形和插画,适合用于园林效果图、分析图等的绘 制。
案例二:某别墅庭院景观制图规范
个性化、定制化
由于别墅庭院空间较小,且每个庭院都有其独特的特点和需 求,因此制图规范强调个性化定制。设计师需根据业主的需 求和喜好,量身定制符合庭院特色的景观图纸。
案例二:某别墅庭院景观制图规范
精细化、高要求
由于别墅庭院空间有限,每一寸土地都需要充分利用,因 此制图规范对细节的要求极高。设计师需对植物、小品、 灯光等每一个元素进行精细设计,确保每一处都达到高标 准。
园林工程园林制图规范细则
![园林工程园林制图规范细则](https://img.taocdn.com/s3/m/155ce94d284ac850ac02428d.png)
(园林工程)园林制图规范细则园林制图规范细则壹、总则1、工作目标1.1规范化--有效提高设计的工作质量;1.2标准化--提高设计的工作效率;1.3网络化--便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑 CAD 制图的统壹规则,适用于建筑施工和景观工程及关联领域中的 CAD 制图。
3、工作风格本标准为形成公司 CAD 绘图表达的风格的统壹,不提倡个人绘图表达风格。
CAD 制图的表达应清晰、完整、统壹。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持壹致。
2、图纸目录各个专业图纸目录参照下列顺序编制:封面图纸目录景观专业:景观设计说明;总图;竖向图;放线图;索引图;分区图;节电详图;铺装详图。
建筑专业:建筑设计说明;室内装饰壹览表;建筑构造作法壹览表;建筑定位图;平面图;立面图;[wiki]剖[/wiki]面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
绿化专业:绿化设计说明;苗木材料表;总图;[wiki]乔木[/wiki]种植图;[wiki] 灌木[/wiki]种植图;地被种植图;3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用 TureType 字体,以加快图形的显示,缩小图形文件。
同壹图形文件内字型数目不要超过四种。
风景园林设计制图规范
![风景园林设计制图规范](https://img.taocdn.com/s3/m/6901bc236c85ec3a87c2c55b.png)
风景园林设计制图规范一、说明1、为了统一制图规则,保证出图质量,提高制图效率,做到图面清晰、简明、符合设计、施工、存档的要求,适应施工需要,特制定本标准。
2、本标准适用于计算机和手工制图。
3、本标准适用于总图、建筑、结构、植物配置、大样图、给排水、电气等专业。
4、本标准适用以下工程:城市广场设计、高档社区、风景名胜区、道路景观设计。
5、为便于执行本标准条文时区别对待,对要求严格程度不同的用词,说明如下: 1)表示很严格,非这样做不可的用词:正面词采用“必须”;反面词采用“严禁”。
2)表示严格,在正常情况下均应这样做的用词:正面词采用“应”;反面词采用“不应”或“不得”。
3)表示允许稍有选择,在条件许可时首先应这样做的用词:正面词采用“宜”;反面词采用“不宜”。
表示有选择,在一定条件下可以这样做的用词,采用“可”。
5)本标准中指定按其他有关标准执行时,写法为“应符合……的规定”或“应按……执行”。
6、本规范只适用于中国市政工程西南市政设计研究院建筑与景观设计室。
二、图纸规格1、图纸规格(mm):a0(841x1189),长边加长后:1486(1/4),1635(1/2),1783(3/4),1932(1)。
a1(594x841),长边加长后:1051,1261,1471,1682。
a2(420x594),长边加长后:743,891,1041,1189。
a3(297x420),长边加长后:630,841,1051,1261。
2、一个工程设计中,幅面以a2为基准,不宜多于两种幅面。
三、图线1、粗点划线宽度为1b,用于总图规划红线。
2、细点划线宽度为0.25b,用于中心线、对称线。
3、粗实线宽度为0.5b-1b,用于剖面线、主要轮廓线、剖切符号。
4、中粗实线宽度为0.25b-0.5b,用于可见轮廓线、图例线。
5、细实线宽度为0.25b以下,用于可见轮廓线、图例线。
6、粗虚线宽度为0.5b-1b,用于主要不可见轮廓线、图例线。
园林景观CAD制图规范
![园林景观CAD制图规范](https://img.taocdn.com/s3/m/92c1a5e6fc0a79563c1ec5da50e2524de518d00e.png)
园林景观CAD制图规范关键信息项:1、绘图单位与精度单位:____________________________精度:____________________________2、图层设置图层名称:____________________________颜色:____________________________线型:____________________________线宽:____________________________3、字体与标注字体样式:____________________________字高:____________________________标注样式:____________________________标注比例:____________________________4、图形比例常用比例:____________________________5、图框与布局图框格式:____________________________布局设置:____________________________11 绘图单位与精度111 绘图单位应统一设置为具体单位,确保在整个绘图过程中保持一致。
112 精度设置应根据绘图的需求和项目的要求确定,一般情况下,长度精度应精确到具体精度值。
12 图层设置121 图层应根据不同的元素和用途进行清晰分类,如地形、植物、建筑、道路等。
122 每个图层应具有明确的名称,以便于识别和管理。
123 图层的颜色应符合行业惯例或项目的特定要求,以提高图形的可读性。
124 线型应根据元素的性质选择,如实线、虚线、点划线等。
125 线宽应根据图形的重要性和表达需要进行设置,如粗实线、细实线等。
13 字体与标注131 字体样式应选择简洁、清晰易读的字体,如宋体、黑体等。
132 字高应根据图纸的比例和文字的重要性进行合理设置,确保清晰可读。
133 标注样式应统一,包括尺寸标注、文字标注等。
园林制图规范
![园林制图规范](https://img.taocdn.com/s3/m/ad4700cddbef5ef7ba0d4a7302768e9950e76e43.png)
④单点长画线或双点长画线,当在较小图形中绘制有 困难时,可用实线替代。
⑤单点长画线或双点长画线旳两端,不应是点。点画 线与点画线交接或点画线与其他图线交接时,应是 线段交接。
⑥虚线与虚线交接或虚线与其他图线交接时,应是线 段交接。虚线为实线旳延长线时,不得与实线连接。
⑦图线不得与文字、数字或符号重叠、混同,不可防 止时,应首先确保文字等旳清楚。
外形为非圆曲线旳构件,可用坐标形式标注尺 寸。复杂旳图形,可用网格形式标注尺寸。
连续排列旳等长尺寸,可用“个数×等长尺寸 =总长”旳形式标注。
构配件内旳构造原因(如孔、槽等)犹如,可 仅标注其中一种要素旳尺寸。
1.4.1.7 标高
❖ (1) 标高符号
(2)标高数字
❖ 标高数字应以米为单位,零点标高应注写成 ±0.000
图纸格式
❖ (1)标题栏由设计单 设计号是设计机构用于内部管理(安排生产任 位名称区、工程名称区、务位、旳计编划号、措统施计会、有档所案不管同理,等试)解旳读编94号02,4,各应单 图名区、签字区、图号 为94年进行旳第24项设计工程。 区等构成
❖ 标题栏格式和尺寸
30(40)
❖ 图别填“专业”名,图 号填 “建竣-01或建施01”;图纸内容填写图 纸名称,例:XXX平面 图。
❖ 另一种是明确制图规范:画框旳设置、内部 空间旳安排、线条旳粗细使用、与详细画图 旳工具熟练掌握、
❖ 画图是手段,识图是目旳
画图常见准备
❖ 选择合适旳纸张、工具 ❖ 笔削好、图板、尺洁净、工具位置合理 ❖ 详细使用: ❖ 丁字尺一般只用定位,不做精细量度(纸张
定位,图框定位、水平定位等) ❖ 胶纸:舒展纸张后,压住边角,由上而下,
《园林制图规范》课件
![《园林制图规范》课件](https://img.taocdn.com/s3/m/2b9d324e591b6bd97f192279168884868762b8ee.png)
制图工具介绍
笔
用于绘制线条和书写文 字,常用的有铅笔、绘
图笔、马克笔等。
尺
用于测量和定位,包括 直尺、卷尺、曲线尺等
。
纸
软件
用于绘制图纸,常用的 有绘图纸、复印纸等。
如AutoCAD、 SketchUp等,用于绘制
和编辑园林图纸。
制图基本要素
01
02
03
04
比例尺
表示图纸上长度与实际长度的 比例,是绘制园林图纸的重要
建筑的绘制规范
建筑的平面图绘制规范
平面图是园林建筑的主要图纸之一,应准确画出建筑的平 面形状、尺寸和布局等。同时要标注清楚各个功能区域的 位置和名称。
建筑的立面图绘制规范
立面图是展示建筑立面外貌的图纸,应准确画出建筑的外 墙、门窗、阳台等部分的形状、尺寸和位置。同时要注意 表现出建筑立面的材质和色彩等细节。
水体的绘制规范
静态水的绘制规 范
静态水是指平静、无流 动的水体,绘制时应注 重表现其清澈、平静的 特点。应注重表现水体 的边缘、波纹和倒影, 以及水体与周围环境的 关系。
动态水的绘制规 范
动态水是指有流动、波 动的水体,绘制时应注 重表现其流动、波动的 特点。应注重表现水体 的流速、流向和水花、 波纹等形态特征,以及 水体与周围环境的关系 。
下一步学习计划
学习内容
深入学习园林要素的表现技巧和制图规范,包括植物 、山石、水景等。
学习景观设计的基本原理和方法,了解不同类型园林 的特点和设计要点。
下一步学习计划
01
学习建筑制图的基本知识和规范 ,了解建筑图纸与园林图纸的异 同点。
02
学习使用专业软件进行园林图纸 绘制和后期处理,提高工作效率 和表现力。
园林景观制图规范
![园林景观制图规范](https://img.taocdn.com/s3/m/41e99521647d27284b735169.png)
中
线 细 粗 虚 中 线 细
0.5b
0.35b b 0.5b 0.35b
线型种类和用途
名 称 线 型 线宽 用 途 1.吊车轨道线 2.结构图中的支撑线
粗
点 划 线 双 点 划 线 折断 线 波浪 线
b 0.5b 0.35b
b
中 细
粗
土方填挖区的零点线 分水线、中心线、对称线、定位轴 线
预应力钢筋线
• 园林设 计平面 图
• 竖向(地形)设计图
• 在平面图的基础上,着重表现设计的地形 情况(等高线),除地形外,一般只绘主 要建筑及道路,通常也绘制定位网格。
• 种植 设计 图
• 园林建筑工程图
第五节 园林制图的特点
• • • • 需要丰富的想象力 要有综合美感 “工具绘图”与徒手绘图相结合 注重花草树木的特点
• • • • •
• • • • • • • •
•
•
