穿条注胶对比
铝合金门窗穿条与注胶的差别

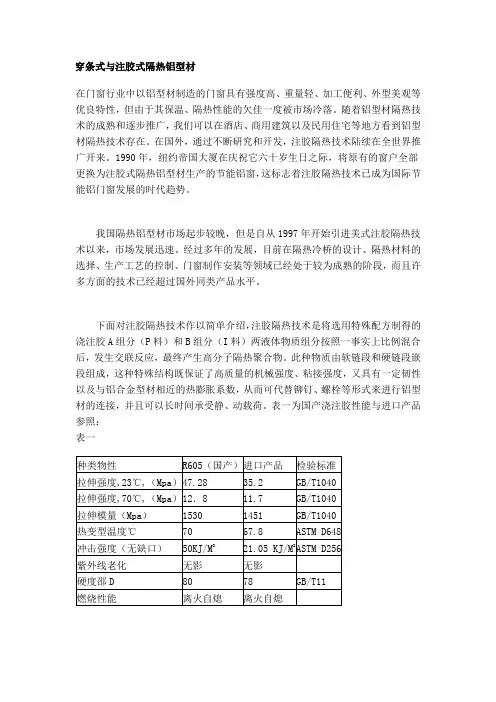

穿条式与注胶式隔热铝型材在门窗行业中以铝型材制造的门窗具有强度高、重量轻、加工便利、外型美观等优良特性,但由于其保温、隔热性能的欠佳一度被市场冷落。
随着铝型材隔热技术的成熟和逐步推广,我们可以在酒店、商用建筑以及民用住宅等地方看到铝型材隔热技术存在。
在国外,通过不断研究和开发,注胶隔热技术陆续在全世界推广开来。
1990年,纽约帝国大厦在庆祝它六十岁生日之际,将原有的窗户全部更换为注胶式隔热铝型材生产的节能铝窗,这标志着注胶隔热技术已成为国际节能铝门窗发展的时代趋势。
我国隔热铝型材市场起步较晚,但是自从1997年开始引进美式注胶隔热技术以来,市场发展迅速。
经过多年的发展,目前在隔热冷桥的设计、隔热材料的选择、生产工艺的控制、门窗制作安装等领域已经处于较为成熟的阶段,而且许多方面的技术已经超过国外同类产品水平。
下面对注胶隔热技术作以简单介绍,注胶隔热技术是将选用特殊配方制得的浇注胶A组分(P料)和B组分(I料)两液体物质组分按照一事实上比例混合后,发生交联反应,最终产生高分子隔热聚合物。
此种物质由软链段和硬链段嵌段组成,这种特殊结构既保证了高质量的机械强度、粘接强度,又具有一定韧性以及与铝合金型材相近的热膨胀系数,从而可代替铆钉、螺栓等形式来进行铝型材的连接,并且可以长时间承受静、动载荷。
表一为国产浇注胶性能与进口产品参照:表一注胶式隔热铝型材优点从事隔热型材及铝门窗加工制造行业者都了解,复合隔热铝型材分为两种,一种是穿条型材,另一种是注胶型材;穿条型材主要使用尼龙66材料的隔热条。
注胶型材就是把高分子聚氨酯隔热材料注入到铝合金型材的中间槽口里,经固化后形成隔热层,达到保温节能的目的。
目前市场份额较大的隔热门窗型材是穿条型材,而浇注式型材由于以前进口浇注设备及浇注胶价格较贵,使得浇注式隔热门窗的成本较高,从而造成在国内市场份额较少,只能在一些高档窗及出口型材应用。
目前由国内相关公司自主研发出最新的浇注设备和浇注胶在性能上已达到国外进口产品水品,价格却便宜很多,浇注出的型材能达到甚至超过国家2005年3月正式颁布实行的隔热铝型材标准。
注胶与穿条隔热系统的性价比分析

注胶与穿条隔热系统的性价比分析近一段时间有很多的议题围绕着我们,其中有两个问题需要我们特别关注。
其一是2005年新投产的发电机组在6840万至7000万千瓦之间,全社会用电量将达到24220亿千瓦时,全年电力供应的最大缺口将达到2300万千瓦,比去年明显降低。
在现有的用电结构中,夏季空调用电占了三分之一。
其二是政府对于全国房价增长过快现象的多项调控政策。
我们看到政府已经将建筑节能作为了国家发展的重中之重。
对于房地产开发商和门窗幕墙公司而言,一种高效隔热节能而成本适中的门窗幕墙隔热技术应该是最好的选择。
现在的建筑市场上,存在两种主要的隔热铝门窗技术。
一种是源于欧洲的穿条式隔热技术,另外一种是来自于北美的注胶式隔热技术。
目前大家普遍说到的“断热冷桥技术”一般是指穿条式隔热技术。
而对于注胶式隔热技术,大部分人不了解该技术的特点。
事实上,注胶式与穿条式都属于“断热冷桥技术”范畴。
而注胶式隔热技术的技术雏形早在1937年就在美国诞生。
到了七十年代,第一套注胶式隔热铝材生产线也从香港引入了中国广东,所以说注胶式隔热技术对于我们并不陌生。
那么,是不是所有的隔热节能铝窗和幕墙产品都是具有隔热性能,但成本较高的节能产品呢?是不是随着房价的不断调整,隔热铝窗和幕墙产品就要被开发商慎重选用了呢?我们的答案是否定的。
美国的“节能之星”计划和日本建设工业部牵头实施的“低息贷款建筑门窗节能计划”都被指定采用注胶式隔热技术来完成。
这充分说明了注胶式隔热技术是一种符合国际建筑节能标准,且成本适中的先进结构隔热技术。
下面,我们仅从几点来分析注胶式隔热技术和穿条式隔热技术的差异。
一、隔热性能优异对于隔热铝材来讲,隔热材料的K值对于整个铝材的隔热性能有着至关重要的影响。
注胶式隔热铝材的核心-隔热胶的K值是0.12,而穿条式隔热铝材的核心—PA66+空气(或条形填充物)的K值比隔热胶大一些,从而使得注胶隔热铝材和隔热门窗的U值均低于穿条式型材隔热铝材和隔热门窗。
穿条注胶对比

隔热复合型材比较Page 1Page 2目录1、材料的热传导2、热导率3、隔热系统的连续性4、隔热性能5、铝材用料6、其它方面双色系统热变形温度生产流程配套厂商材料的热传导材料的热传导Page 5材料的热导率2、材料的热导率热导率(导热系数)λ[W/(m•K)]:或称“导热系数”。
是物质导热能力的量度。
符号为λ。
其定义为:在物体内部垂直于导热方向取两个相距1米,面积为1平方米的平行平面,若两个平面的温度相差1K ,则在1秒内从一个平面传导至另一个平面的热量就规定为该物质的热导率,其单位为瓦特每米·开[W/(m·K )]。
热导率λ很大的物体是优良的热导体;而热导率小的是热的不良导体或为热绝缘体。
λ值受温度影响,随温度增高而稍有增加。
若物质各部之间温度差不很大时,在实用上对整个物质可视λ为一常数。
对于目前市场上铝型材的两种隔热方式:穿条式选用的是PA66GF25(聚酰胺66加25%玻璃纤维),注胶式选用的材料是PU (聚胺脂)。
其热导率见ISO 10077-2:2003《门、窗和百叶窗的热工性能—传热系数的计算—第2部分:框的数值计算》。
材料的热导率摘自ISO10077-2:2003Page 7材料的热导率所以注胶式隔热型材的隔热材料(PU )并不是有些公司所说的0.121W/m·K 。
隔热系统的连续性几款典型的穿条式隔热型材系统隔热系统的连续性隔热性能Page 10隔热性能Page 11隔热性能Page 12Page 13隔热性能穿条式隔热型材热工性能Uf ≤2,8 W/m²*K Uf ≤2,0 W/m²*KPage 14Uf ≤1,6 W/m²*K隔热性能穿条式隔热型材热工性能这些对于注胶来说几乎是不可能完成的任务!铝材用料Page 16其它方面------双色系统注胶双色系统工艺:方案一:方案二:Page 17其它方面------双色系统穿条双色系统:简单、方便Page 18其它方面------热变形温度隔热条(PA66GF25)的热变形温度大于235℃,而隔热胶(PU )的热变形温度不到80℃。
2019-广东凤铝检验报告-word范文 (6页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==广东凤铝检验报告篇一:铝合金型材市场调查报告铝合金型材市场调查报告目录一、铝合金型材的基本知识:1.建筑上常用铝合金的合金牌号、状态、化学成分及其力学性能2.建筑铝合金型材主要表面处理:阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂3.隔热铝合金型材:穿条式隔热铝合金型材和注胶式隔热铝合金型材⑴穿条式隔热铝合金型材⑵注胶式隔热铝型材⑶穿条式隔热和注胶式隔热的比较 4.铝合金型材质量检验标准及方法二、各铝合金型材厂家的基本情况 1.肇庆亚洲铝厂有限公司 2.福建省南平铝业有限公司3.广东兴发铝业有限公司 4.广东广亚铝业有限公司 5.广东豪美铝业有限公司 6.广东凤铝铝业有限公司 7.广东坚美铝型材厂有限公司 8.浙江栋梁新材股份公司 9.江阴裕华铝业有限公司 10.广东大明铝材有限公司 11.辽宁忠旺集团有限公司三、各铝合金型材厂家的对比分析 1.各铝合金型材厂家的价格对比2.各铝合金型材厂家所采用粉末品牌、氟碳品牌、进口隔热条品牌、国产隔热条品牌、注胶隔热品牌对比3. 进口隔热条泰诺风和国产隔热条进行对比分析⑴基材选择不同⑵隔热条强化物的选择不同⑶加工工艺的差别4. 各铝合金型材厂家开模周期、生产周期、铝锭定价依据、包装重量对比5.推荐使用的厂家经过17年的发展,201X年绿城集团成为销售额排名全国第二的房地产企业。
工程项目的不断增多,随之而来的是建筑用铝合金型材需求量不断增长,作为绿城的一名材料采购员,为了能更多的掌握铝合金型材的相关知识并对杭州市场上各个铝合金型材品牌有更深的了解,因此,我对杭州市场上各个铝型材品牌进行了为期一个月的市场调查,现将调查情况汇总如下:一、铝合金型材的基本知识:1.建筑上常用铝合金的合金牌号、状态、化学成分及其力学性能:建筑上常用铝合金的合金牌号为6063和6063A,状态为T5和T6。
两种隔热方式(穿条和注胶)的性能比较

在中国市场上的隔热型材存在着两⼤类:穿条式隔热型材和注胶式隔热型材,也就是GB5237.6《铝合⾦建筑型材第六部分:隔热型材》⾥⾯所说的A、B两类。
穿条式隔热型材的通过开齿、穿条、滚压等三道⼯序后,将隔热条穿⼊铝合⾦型材的隔热条槽⼝内,并使之被铝合⾦型材牢固咬合的复合⽅式,隔热条的材质是聚酰胺66加25%的玻璃纤维(即PA66GF25)。
⽽浇注式隔热型材是把液态隔热材料注⼊铝合⾦型材浇注槽内固化后,切除与铝合⾦型材浇注槽开⼝对应的⾦属桥,靠液态隔热材料固化后与铝型材的粘接⼒连接内外腔铝型材,其隔热材料的材质是聚氨酯(即PU),⼀般是分A、B组份,经机器混合后注⼊槽⼝内,有点类似⼤家常⽤的双组分结构胶的做法。
⽬前我们的隔热型材市场正处于成长阶段,⼤家对这个新⽣的产物还在逐步的认识、理解。
所以我就将这些年我对这两类隔热型材的认识写出来与⼤家分享。
1、材料的热导率材料的热导率λ是决定材料传热量的⼀个重要参数。
2、材料的热传导在热传导的性能⽅⾯,穿条式的隔热型材要好于注胶的3、隔热系统的连续性所谓隔热系统的连续性就是通过合理设计⽤玻璃、隔热型材的隔热材料和主密封胶条等把隔热型材的内、外完全给界定开,使得外腔与内腔在热流⽅⾯不再直接相互影响,从⽽降低通过型材的热流量。
对于穿条式隔热型材,可以通过隔热条的截⾯形状设计来达到这⽅⾯的要求,但是对于|来源|考试|⼤|⼀级建造师|注胶式隔热型材,因其⽣产的特点决定了其不可能满⾜这⽅⾯的要求。
4、铝型材⽤料5、双⾊系统双⾊系统就是隔热型材的内外腔型材采⽤不同的颜⾊,作成门窗后,其外侧能够与外装饰⾯相协调,⽽内侧⼜能够与室内装饰协调,从⽽丰富了隔热门窗的多样性,满⾜客户的个性需求。
对于穿条式隔热型材,这点做起来⾮常简单。
因为其内外腔型材是分别挤压、分别表⾯处理,然后再经过复合⼯艺做成隔热型材。
但是对于注胶式隔热型材,因为其⽣产⼯艺的限制,使得其很实现双⾊系统。
即使按照⼀些材料供应商提出来的解决⽅案,⽣产的困难程度也是⾮常的⼤的。
两种隔热方式的性能比较

在 中 国市 场上 的 隔热 型材存在 着 两大类 :穿 条 式 隔热型 材和注胶 式隔 热型 材 , 就是 G 2 76 也 B53 . —
20 ( 0 4 铝合 金 建 筑 型 材 第六 部 分 : 热 型 材 》 面 ( 隔 里
所说 的 A、 B两类 。 条式 隔热 型材 通过 开齿 、 穿 穿条 、 滚压 等 三道 工序 后 , 隔 热条 穿 入 铝合 金 型 材 的 隔 将 热条 槽 口内 , 使 之被 铝合 金 型材 牢 固 咬合 的 复合 并 方式 ,隔热 条 的材 质是 聚 酰胺 6 6加 2 %的玻璃 纤 5 维 ( P 6 F 5 。而 浇注 式 隔热 型 材是 把 液态 隔 即 A6 G 2 ) 热材 料 注入 铝合 金 型材 浇 注槽 内 固化后 , 除 与铝 切 合 金 型材 浇注 槽 开 口对 应 的金 属 桥 , 液态 隔热 材 靠 料 固化 后 与铝 型 材 的粘 接力 连 接 内外 腔 铝 型 材 , 其
p lsl d oyuf e i
02 . 5
0.0 4
n
0
siagl ei at ic e( s c n l d c )
g sfl n a il g i
01 . 3
00 4 .3
2 0 . 0 79
39
维普资讯
在 这 里 我 们 可 以看 到 P 6 A 6的 导 热 系 数 入是
材 料 的 导 热 系 数 是 决 定 材 料 传 热 量 的一 个 重要 参数 , 以我们 首先 要认识 的是 P 6 所 A 6和 P U这 两种 隔热 材料 的 导热 系数 。在 国际标 准 IO 1 0 7 S 0 7 :
20 ( 、 0 3 窗 门和 百 叶窗 的热工 性 能—— 传 热 的计 算 》 (
穿条隔热和注胶

穿条与注胶隔热穿条工艺,是由两个隔热条将铝型材内外两部分连接起来,从而阻止铝型材内外热量的传导,实现节能的目的。
据不完全统计数据表明国内采用进口穿条生产设备和国内穿条生产设备的公司有近百家,正常生产的不到总数量的一半。
浇注工艺和穿条工艺都有很好的隔热性能,都是节能铝合金建材的发展方向,对此国家也明确指出发展断热冷桥的必要性。
并将在今年推出铝合金隔热建筑型材的国家标准。
到时隔热节能型材的市场就会变得更加明朗。
工艺对比:一、“穿条式”VS“浇注式”工艺对比(1)生产工序穿条式隔热铝型材一般分开齿、穿条、滚压三道工序,现在也有设备厂家把开齿和穿条放在一台设备上来完成,称为“二步法”。
开齿:是用一台带有硬质滚齿轮的设备将铝型材上要穿隔热条的部分滚出齿来。
目的是通过滚齿使型材的粗糙度增加从而提高组合后型材的剪切力。
由于型材分为内外两个部分,根据生产的需要,开齿设备一般是两台。
穿条:是把隔热条穿到型材上,把内外两部分型材连起来,为下一步滚压作好准备。
一台设备即可。
滚压:该工序又分为导向及预夹紧、主要夹紧、校直(水平方向、垂直方向)三个工步,是确保成品型材的紧密度和垂直度的关键。
(2)生产工序“浇注工艺”是把表面处理好的铝型材通过行走系统做直线运动,使铝型材的隔热槽经过浇注机的浇注头下方时,液体隔热材料流到隔热槽内,经过一段时间的凝固后再进行切桥。
二、隔热材料(1)“穿条工艺”的隔热材料是隔热条,目前正规的隔热条是聚酰胺66(即Polyamide66,俗称尼龙66),它的生产方法有两种:硬顶法和牵引法。
硬顶法结构紧、外观好但比较“脆”,牵引法生产的韧性好但外观差,侧面有工艺凹陷。
为了追求表面美观和精度,用PA66尼龙加超细玻璃纤维是国外隔热条的共同特点(极少用其它材料)。
由于用的是超细玻璃纤维,抗拉强度差只有60N/mm,而且价格昂贵。
以泰诺风? 保泰公司的926900(I12)为例,一米大约2.5元左右,一吨大约是24000米,用在一根型材(6米)上的隔热条成本在30元上下。
注胶式隔热铝型材和穿条式铝型材对比

对于结构尺寸一致的穿条式隔热铝材,我们也作了计算分析。由于主要参数隔热材料的弹性常数或组合弹性值相差较远,且其他相关参数的微量差异,使得两种隔热铝材的复合惯性距相差较大。具体结果如下:普通铝型材惯性矩为549219.4mm4;注胶式隔热铝型材惯性矩为:513379.2 mm4 ,约为普通铝型材的94%;穿条式隔热铝型材惯性矩为327441.2 mm4,约为普通铝型材的59.6%。例如,韩国汉城的一所建筑,整个建筑一栋48层和一栋64层的高楼组成。建筑师要求幕墙用材除能够承受高风压载荷外,可视面的宽度不能超过80mm。对于这种近于苛刻的要求,该工程的技术咨询公司提出了采用亚松公司的隔热技术方案。经过韩国工程试验中心的性能校合,该方案能够满足工程甲方的设计要求和造价标准。
注胶与穿条隔热系统的性价比分析-
近一段时间有很多的议题围绕着我们,其中有两个问题需要我们特别关注。其一是2005年新投产的发电机组在6840万至7000万千瓦之间,全社会用电量将达到24220亿千瓦时,全年电力供应的最大缺口将达到2300万千瓦,比去年明显降低。在现有的用电结构中,夏季空调用电占了三分之一。其二是政府对于全国房价增长过快现象的多项调控政策。我们看到政府已经将建筑节能作为了国家发展的重中之重。对于房地产开发商和门窗幕墙公司而言,一种高效隔热节能而成本适中的门窗幕墙隔热技术应该是最好的选择。
小巧美观;穿条式隔热铝型材由于要求型材硬度不宜很高并且要须克服扭曲力,它的截面积大,整体看起来比较宽大。
3.型材出材率
同型号同长度的隔热铝型材,穿条式与注胶式相比,由于穿条式的横截面积大,每米铝材的重量比浇注式的大,因此其出材率就小于注胶式的复合铝型材 [约13%],制造1平方米门窗大约多消耗1-1.5公斤铝型材。
注胶、穿条铝型材技术优势及性能对比

注胶、穿条铝型材技术优势及性能对比一、注胶、穿条铝型材技术优势注胶原理:1、首先,在门窗或幕墙的铝型材上设计一个隔热槽。
2、将双组分聚氨酯隔热胶注到隔热槽中。
3、隔热胶快速反应生成坚固的聚合物后,将隔热槽底部的临时桥切除,铝门窗幕墙型材被隔热胶分为内外两个部门,达到阻断热量交换的目的。
穿条原理:穿条工艺,是由两个隔热条将铝型材内外两部分连接起来,从而阻止铝型材内外热量的传导,实现节能的目的。
注胶与穿条铝型材技术优势:注胶与穿条铝合金门窗,具有重量轻、比强度高、刚性好、采光面积大、密封防水和隔音性能好、使用寿命长等特点,能显著减少建筑物内外的热交换,起到明显的隔热节能和良好的环保效果。
注胶与穿条项目是利用本公司的技术优势和现有的生产场地设施,引进具有世界先进水平设备技术,生产新型注胶断热冷桥高性能建筑铝合金型材。
项目产品可以根据室内外环境要求选择相应性能的材料,以增加门窗的实用性和装饰性,满足不同消费阶层装饰装修的需要二、注胶、穿条铝型材性能对比复合隔热铝型材分为两种,一种是穿条型材,另一种是注胶型材;穿条型材又分为尼龙66和PVC穿条两种。
注胶型材就是把高分子聚氨酯隔热材料注入到铝合金型材的中间槽口里,经固化后形成隔热层,达到保温节能的目的。
用上述两类型材加工成的门窗和幕墙,称为保温节能门窗和幕墙。
目前市场份额较大的隔热门窗型材是穿条型材,而注胶式型材由于以前进口聚氨酯注胶设备及聚氨酯胶价格较贵,使得注胶式隔热门窗的成本较高,致使在国内市场占有份额较少,只能在一些高档窗及出口型材应用。
目前由国内相关公司自主研发出最新的注胶设备和聚氨酯胶在性能上已达到国外进口产品水品,价格却便宜很多,浇注出的型材能达到甚至超过国家正式颁布实行的隔热铝型材标准,在性能和成本方面都具有了极强的竞争优势。
下边就把这种浇注式型材与穿条式型材作个综合的对比。
(一)、隔热型材成本分析 注胶式型材横截面积比穿条型材小,而且穿条式型材为保证型材强度,穿条槽口设计必须较宽,一方面做出的窗透光面积小,另一方面型材单位长度用铝量较多。
铝合金门窗穿条与注胶的差别

穿条式与注胶式隔热铝型材在门窗行业中以铝型材制造的门窗具有强度高、重量轻、加工便利、外型美观等优良特性,但由于其保温、隔热性能的欠佳一度被市场冷落。
随着铝型材隔热技术的成熟和逐步推广,我们可以在酒店、商用建筑以及民用住宅等地方看到铝型材隔热技术存在。
在国外,通过不断研究和开发,注胶隔热技术陆续在全世界推广开来。
1990年,纽约帝国大厦在庆祝它六十岁生日之际,将原有的窗户全部更换为注胶式隔热铝型材生产的节能铝窗,这标志着注胶隔热技术已成为国际节能铝门窗发展的时代趋势。
我国隔热铝型材市场起步较晚,但是自从1997年开始引进美式注胶隔热技术以来,市场发展迅速。
经过多年的发展,目前在隔热冷桥的设计、隔热材料的选择、生产工艺的控制、门窗制作安装等领域已经处于较为成熟的阶段,而且许多方面的技术已经超过国外同类产品水平。
下面对注胶隔热技术作以简单介绍,注胶隔热技术是将选用特殊配方制得的浇注胶A组分(P料)和B组分(I料)两液体物质组分按照一事实上比例混合后,发生交联反应,最终产生高分子隔热聚合物。
此种物质由软链段和硬链段嵌段组成,这种特殊结构既保证了高质量的机械强度、粘接强度,又具有一定韧性以及与铝合金型材相近的热膨胀系数,从而可代替铆钉、螺栓等形式来进行铝型材的连接,并且可以长时间承受静、动载荷。
表一为国产浇注胶性能与进口产品参照:表一注胶式隔热铝型材优点从事隔热型材及铝门窗加工制造行业者都了解,复合隔热铝型材分为两种,一种是穿条型材,另一种是注胶型材;穿条型材主要使用尼龙66材料的隔热条。
注胶型材就是把高分子聚氨酯隔热材料注入到铝合金型材的中间槽口里,经固化后形成隔热层,达到保温节能的目的。
目前市场份额较大的隔热门窗型材是穿条型材,而浇注式型材由于以前进口浇注设备及浇注胶价格较贵,使得浇注式隔热门窗的成本较高,从而造成在国内市场份额较少,只能在一些高档窗及出口型材应用。
目前由国内相关公司自主研发出最新的浇注设备和浇注胶在性能上已达到国外进口产品水品,价格却便宜很多,浇注出的型材能达到甚至超过国家2005年3月正式颁布实行的隔热铝型材标准。
门窗型材缺陷判定标准--转印、珐琅、穿孔

珐琅、穿条、浇注缺陷及判定标准 F06 :针孔
1.缺陷识别 型材表面处理后像蜂窝状
2.原因分析及改善预防措施
珐
施工粘度过大
琅
珐琅、穿条、浇注缺陷及判定标准 F06 :针孔
3. 缺陷等级
一般缺陷
4、检验手法
(1)手感,型材摆放日光灯下2M,并于0.5米远处正视观察密集程度; (2)用黑点卡测量其直径
3. 缺陷等级
严重缺陷
4、检验手法
(1)于0.5M目视型材
5、判定标准
珐 琅
(1)不允许
珐琅、穿条、浇注缺陷及判定标准 F09 :粗糙
1.缺陷识别 喷油后型材表面不平
2.原因分析及改善预防措施
A、施工工具不净带入灰尘颗粒;施工前加强检查用压缩空气等清 珐
除杂质。
琅
B、施工场所空气中灰尘太多;防尘室门窗注意关闭,做好清洁工
珐琅、穿条、浇注缺陷及判定标准
F11 :木纹残缺
1.缺陷识别 木纹转印后图印残缺不全
2.原因分析及改善预防措施
A、转印纸未较好的贴覆在型材表面上,使得烘烤后有局部空洞, 珐 形成转印图蚊残缺,转引时胶水槽内胶水充分,并调试毛刷角度,使 琅
得型材各面均压服,并做试车首件检验。 B、花边未用刀片割开,使得烘拷后型材面形成空洞。 C、转引纸韧性较差,上机贴纸出现断裂,制定转引纸韧性管控标
5、判定标准
珐 琅
(1)不允许(允许胶痕1M内目视不明显)。
珐琅、穿条、浇注缺陷及判定标准 CT01 :开口尺寸不规范
1.缺陷识别 穿隔热条的槽开齿后,槽两侧的齿深不一致.
琅
D、喷油量太大,调整喷油仪器参数至合适值
喷油后确认喷油效果,重新调节各参数或手工补喷。
注胶铝材与穿条铝材的优劣

在这个实际案例中,80系列注胶隔热铝窗的隔热性能(K值)、力学性能和水密性能都比 60穿条隔热铝窗优异的前提下,我们来比较材料成本:
按照国内某厂穿条铝材价格30000/吨计算(国外品牌隔热条)
60穿条隔热窗铝材成本为: 10.65kg/m2 × 30000/t = 319.50/m2
穿条式隔热铝型材惯性矩
327,441.2mm^4
约为普通铝型材的59.6%
隔热型材组合惯性矩
相同惯性矩的情况下,两种等高的隔热型材宽度比较:
隔热区在型材的偏心时( W穿条 =1.11W浇注 + 4 )
对于门窗型材来讲:
浇注45mm系列(框宽) = 穿条54mm系列 (框宽)
浇注50mm系列(框宽) = 穿条60mm系列 (框宽)
两种隔热系统的成本差异
出色的隔热性能与更具竞争力的成本核算
在取得同等隔热效果前提下,穿条式隔热材料横截面积比注胶式隔热材料横截面积大50%-100%。
成本分析
在同等宽度的情况下,由于生产工艺的不同,设计上,注胶式隔热系统至少能够在上图的1,2,3三处节约原料,从而达到更高的出材率和更小的米重,降低成本。
对于隔热铝窗的平米单价来讲,重量是至关重要的一项。由于注胶式隔热铝窗的重量低于穿条式隔热铝窗的重量,从而它的成本价格也大大低于穿条式隔热铝窗。我们按照1500mm×1500mm的标准样窗尺寸进行了分析性计价,结果发现注胶式隔热窗比穿条式隔热窗铝材成本每平米低20%左右。这个成本价格基本可以满足广大用户在铝窗成本增加不多的前提下,达到国家规定的隔热性能指标(K值或U值)。
两种隔热铝窗的隔热性能区别
45系列内开隔热铝窗(5+12+5 普通中空玻璃) 45系列内开隔热铝窗热力学性能测试
断桥铝门窗知识资料

断桥铝门窗知识资料Hessen was revised in January 2021断桥铝门窗知识对于门窗没有大多要求的业主,一般推荐塑钢平开窗或实徳七道密封塑钢窗。
如果需要更好更高级的门窗推荐断桥铝门窗,一般的选购用国产名牌断桥铝门窗;要求更高更好的推荐或者铝包木门窗产品。
一、断桥铝门窗基本知识1、断桥铝门窗。
正确的叫法应该是“隔热断桥铝合金门窗”,作用是阻止室内(外)热量向室外(内)流动。
断桥铝叫断桥是铝型材中间加了个隔热条PA66,即将铝型材(合金)从中间断开,采用隔热条将断开的铝合金连为一体,从而达到隔热保温的作用。
2、如何区分断桥铝门窗的质量好坏。
首先看品牌,业主最好选择中国断桥铝门窗十大品牌;其次看断桥铝门窗中间的隔热条,优质的断桥铝门窗隔热条都是尼龙的,品牌断桥铝门窗的尼龙条都有电子防伪喷码的,通过激光刻码在隔热条上的。
有的商家为了偷工减料采用的是PVC的。
3、断桥铝门窗的颜色。
断桥铝门窗从铝型材厂家购进的原材料只有口色、浅香槟和深香槟三种颜色,其它颜色都是要经过后加工粉末喷涂的,这样可以使得断桥铝门窗的颜色达到上千种。
而塑钢门窗一般都是青口色的,即使想要彩色的,覆膜的彩色塑钢门窗颜色也仅仅只有三十多种。
4、。
一般品牌的断桥铝门窗价格出厂价至少在400元/耐以上,不含五金件和纱窗的价格(仅指生产成本)。
5、断桥铝门窗五金件。
一般断桥铝门窗都是配置的进口五金件,主要是德国ROTO和德国丝吉利娅五金件。
ROTO五金件只有白色、黑色两种,如要配其它颜色的需要喷漆。
进口五金件的价格不菲,质量比国产品牌的要好很多,一般普通平开的进口五金件价位在280元/套及以上,进口平开上悬五金件在450元/套及以上的价格,具体的进口五金件价格业主可以致电徳国诺托中国公司或者徳国丝吉利娅中国公司了解。
二、断桥铝门窗组件。
断桥铝包括型材、五金件、玻璃、隔热条、密封胶条等。
1、型材。
断桥铝门窗型材主要有穿条式和注胶式两种。
断桥、彩铝的区别

塑钢型材概念
塑钢型材简称塑钢,主要化学成分是 PVC,因此也叫PVC 型材。是以聚氯乙烯(PVC)树脂为主要原料,加上一定 比例的稳定剂、着色剂、填充剂、紫外线吸收剂等,经挤 出所成型材。 是被广泛应用的一种新型的建筑材料,该材料性能优良、 加工方便、用途广泛,由于其物理性能如刚性、弹性、耐 腐蚀,抗老化性能优异,通常用作是铜、锌、铝等有色金 属的佳代用品。在房屋建筑中主要用于推拉,平开门窗、 护栏、管材和吊顶材料的应用。
塑钢、彩铝、断桥区分
概念区分
彩铝是彩色铝合金型材的别称, 由于现在油漆喷涂
技术的进步,铝合金型材表面不再是单一的灰色或者白色 了,墨绿色、樱桃红、禅木色等等各种样色应有尽有,这 种带有颜色的铝合金型材就是彩铝(铝合金)
断桥是从铝合金型材的结构上来命名的,因为一般的铝合 金型材导热性能比较高(铝合金) 塑钢是从型材的用料上来命名的,塑钢严格上来说并不是 一种钢材或者铝合金型材。塑钢是对塑钢型材的简称,其 主要的化学成分是PVC,其作为铝合金型材的替代品(PVC )
80、88系列型材及钢衬
60系列平开窗
塑钢型材的优点
1. 价格便宜,塑料的价格远低于具有同等强度和寿命的铝,由于金属价 格的大幅上升这一优点愈发明显。
2.色彩丰富:彩色塑钢型材的适用给建筑增添的不少姿色。以前使用木 制门窗,为了达到门窗与建筑外观和谐一致,多在门窗表面喷涂油漆,油漆 遇紫外线容易老化剥落,用不了几年就面目全非,与建筑物的寿命很不协调 。后来发明了彩色铝门窗,但是价格昂贵,一般消费者承受不起。塑料门窗 的使用完美解决了这个问题,彩色贴膜型材甚至可以做出以假乱真的木纹效 果。 3.经久耐用:在型材型腔内加入增强型钢,使型材的强度得到很大提高 ,具有抗震,耐风蚀效果。另外型材的多腔结构,独立排水腔、使水无法进 入增强型钢腔,避免型钢腐蚀,门窗的使用寿命得到提高。抗紫外线成分的 加入也使塑钢型材的耐侯性得到提高,即使紫外线很强的热带地区也能放心 使用。 4.保温性能好:塑钢型材本省导热性能远不及铝型材,另外多腔结构的 设计更是达到了隔热的效果。研究表明,同等类型的房间夏天使用塑钢门窗 的房间室内温度较之铝门窗的房间平均低 5-7℃,冬季不同地区则要高出 815℃。 5.隔音性能好: 安装中空玻璃密封良好的塑钢门窗具有卓越的隔音性能 . 隔音已经成为选择门窗的主要条件,特别是在闹市区的住宅. 塑钢门窗组装 采用焊接工艺,加上封闭的多腔结构,对噪音的屏闭作用十分明显。
注胶与穿条隔热型材性能对比分析

穿条式与注胶式隔热型材性能对比分析一、基本性能对比二、加工工艺对比注胶式隔热铝型材:1. 注胶式隔热型材是把液态隔热材料注入铝合金型材浇注槽内固化后,切除与铝合金型材浇注槽开口对应的金属桥,靠液态隔热材料固化后形成隔热桥与铝型材的粘接力连接内外腔铝型材,由于浇注胶的高粘合性,隔热桥与铝型材完全粘结成为一体,所以此工艺的隔热铝型材强度高2. 由于铝型材是采用一次性挤出工艺,这样不仅减少了模具数量,而且还有效的避免了工艺缺陷等问题。
3. 注胶隔热型材在过程中出材率高,成品率高,工艺稳定可靠,几乎没有次品出现,特别适合规模化和连续化生产穿条式隔热铝型材:1. 穿条式隔热铝型材本身是通过两次挤压成形的,之后把隔热条穿到两块铝型材的工艺槽内,再经过辊压,使得材料结构发生变化,产生应力使型材的整体强度差,这样的工艺就限制了隔热材料的强度不能高,甚至有时用于型材硬度稍大而产生明显的裂纹或断裂使之成为废品。
2. 由于穿条式隔热铝型材是用隔热条通过咬合方式将两部分铝型材连成一个整体部分,这种工艺要求组成整体部分后不变形,并在组成成窗时相应的配合尺寸有一定的精度要求,因此会导致加工效率不高,成品率低的现象。
三、强度对比从加工工艺上看,注胶式隔热铝型材是采用一性挤压成形,并用高粘合性隔热胶固化后将型材粘成一体,其单根型材上看强度要高于穿条式隔热铝型材,但是正是由于该加工工艺的限制,其横截面积不能设计于过大,否则会影响型材模具的使用寿命、生产的难度以及铝型材的强度,因此在组装较大尺寸门窗时不宜推荐用注胶隔热铝材。
四、成本对比相同腔体设计,相同壁厚的前提下,注胶式隔热铝型材米重均小于穿条式隔热铝型材,从而相同尺寸、相同中空玻璃配置的情况下,注胶式的隔热铝成窗重量也大大低于穿条式隔热铝穿重量,以我司现设计的93系列隔热推拉窗为例:壁厚1.4mm,窗尺寸1500×1500mm,注胶式隔热的平方米重为6.05 kg/m2, 原868穿条式隔热平方米重为7.35 kg/m2 ,一般注胶隔热窗每平方米要比穿条隔热窗节省1公斤料,因些注胶式成本大大低于穿条式隔热铝材五、内外双色由于穿条式隔热铝型材的铝合金部分是经过两次挤出的,铝型材内外两部分单独进行表面处理,再经过开齿、穿条、辊压可以完成双色结构,因此对于穿条式隔热型材,这点做起来非常简单。
注胶式和穿条式铝型材的成本对比

型材按20,000元/吨计,PVC隔热条按8,000元/吨,国产PA66隔热条按30,000元/吨,聚氨酯浇注胶按28,800元/吨。
铝的密度为2.7g/cm,PVC的密度为1.4g/cm,PA66密度为1.3g/cm,聚氨酯的密度为1.2g/cm,通常浇注腔的宽度比穿条腔的宽度小0.8cm ,一般型材壁厚为0.14cm,型材长度按600cm计。
1.浇注式铝型材每根比穿条式节省铝材成本为:每根节省铝材重量:0.8cm×0.14×4×600cm×2.7g/cm=725.8g=0.7258kg每根节省铝材成本:0.7258kg×20元/kg=14.52元/根2.穿条用量为:条厚为0.2cm,条宽为1.5cm,长为600cm(1)每根铝型材PVC穿条用量:(0.2×1.5) ×2×600×1.4g/cm=504g=0.5kg每根铝型材PVC穿条成本:0.5kg ×8.00元/kg=4.00元/根(2)每根铝型材PA66穿条用量:(0.2 ×1.5)×2 ×600 ×1.3g/cm=468g=0.47kg每根铝型材PA66穿条成本:0.47kg ×30元/kg=14.1元/根3.聚氨酯的用量为:每根铝型材聚氨酯用量(AA槽):0.71cm² ×1.2g/cm ×600cm/根=511.2g=0.5112kg/根每根铝型材聚氨酯成本:0.5112kg/根×28.8元/kg=14.72元/根4.浇注式铝型材比PVC穿条式每根节省:14.52元/根—(14.72元/根—4.00元/根)=3.8元/根5.浇注式铝型材比尼龙66穿条式每根节省:14.52元/根—(14.72元/根—14.1元/根)=13.9元/根。
亚注胶型材介绍(对比穿条)

平开窗
窗框料,w=50
同等隔热效果的亚松注胶式隔热型材单价比穿条式隔热型材低19
%。
平开窗
窗扇料,w=50
同等隔热效果的亚松注胶式隔热型材单价比穿条式隔热型材低20
%。
平开窗
中梃料,w=50
同等隔热效果的亚松注胶式隔热型材单价比穿条式隔热型材低24
%。
隔热性能对比
常年在紫外线和高温下的科威 特”酒杯楼”
• 抗震性能优越
亚松胶利用特殊的相区分布和立方体结构,与铝材结合面保持着 优越的粘弹性力学结合,且隔热胶本身的断裂伸长率达65%。此 结合方式可保证当地震造成的建筑侧向位移 对隔热铝材进行作用时,隔热胶本身及其与 铝材的粘弹性结合部能够传递和吸收由此产 生的能量,使得隔热铝材不会发生断裂。
加工步骤
为了达到这个目的: • 首先,需要在设 计型材时,加入 一个隔热槽。 • 然后,将隔热胶 注入隔热槽内。 • 最后,切去隔热 槽底部的临时桥。
灵活多样
• 亚松隔热技术 的工艺比较简 单,对铝型材 没有特殊要求, 断面精巧,设 计的随意性大。
亚松注胶式隔热铝材加工过程
注胶式隔热系统是先将混合好的聚氨酯隔热胶 注到隔热槽内,后通过胶自身的放热反应而成型; 整个能耗为保持马达的正常运转。
抗剪切强度
检测标准:AAMA TIR-A8 (100mm) 单位:N
抗弯强度
载荷Βιβλιοθήκη 检测标准:ASTM D 790 单位:N/mm^2
力学强度对比表
隔热型材组合惯性矩
普通铝型材惯性矩 549217.4mm^4 亚松注胶式隔热铝型材惯 性矩 513379.2mm^4 约为普通铝型材的93.5% 穿条式隔热铝型材惯性矩 327441.2mm^4 约为普通铝型材的59.6%
