地铁通信传输系统的构建
地铁通信传输系统方案研究

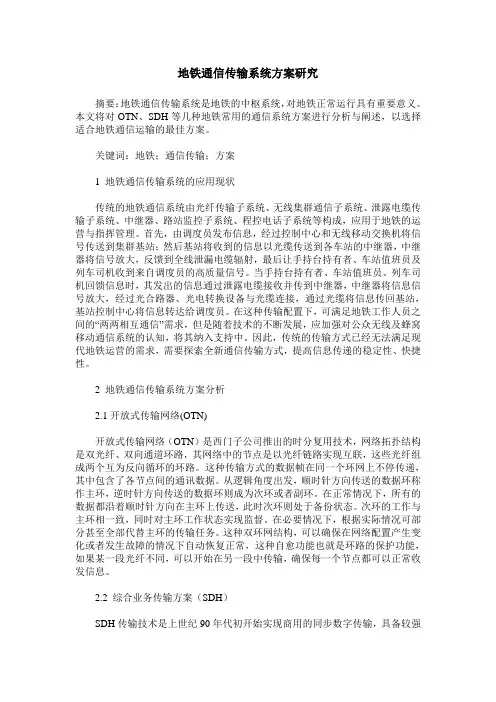

地铁通信传输系统方案研究摘要：地铁通信传输系统是地铁的中枢系统，对地铁正常运行具有重要意义。
本文将对OTN、SDH等几种地铁常用的通信系统方案进行分析与阐述，以选择适合地铁通信运输的最佳方案。
关键词：地铁；通信传输；方案1 地铁通信传输系统的应用现状传统的地铁通信系统由光纤传输子系统、无线集群通信子系统、泄露电缆传输子系统、中继器、路站监控子系统、程控电话子系统等构成，应用于地铁的运营与指挥管理。
首先，由调度员发布信息，经过控制中心和无线移动交换机将信号传送到集群基站；然后基站将收到的信息以光缆传送到各车站的中继器，中继器将信号放大，反馈到全线泄漏电缆辐射，最后让手持台持有者、车站值班员及列车司机收到来自调度员的高质量信号。
当手持台持有者、车站值班员、列车司机回馈信息时，其发出的信息通过泄露电缆接收并传到中继器，中继器将信息信号放大，经过光合路器、光电转换设备与光缆连接，通过光缆将信息传回基站，基站控制中心将信息转达给调度员。
在这种传输配置下，可满足地铁工作人员之间的“两两相互通信”需求，但是随着技术的不断发展，应加强对公众无线及蜂窝移动通信系统的认知，将其纳入支持中。
因此，传统的传输方式已经无法满足现代地铁运营的需求，需要探索全新通信传输方式，提高信息传递的稳定性、快捷性。
2 地铁通信传输系统方案分析2.1开放式传输网络(OTN)开放式传输网络（OTN）是西门子公司推出的时分复用技术，网络拓扑结构是双光纤、双向通道环路，其网络中的节点是以光纤链路实现互联，这些光纤组成两个互为反向循环的环路。
这种传输方式的数据帧在同一个环网上不停传递，其中包含了各节点间的通讯数据。
从逻辑角度出发，顺时针方向传送的数据环称作主环，逆时针方向传送的数据环则成为次环或者副环。
在正常情况下，所有的数据都沿着顺时针方向在主环上传送，此时次环则处于备份状态。
次环的工作与主环相一致，同时对主环工作状态实现监督。
在必要情况下，根据实际情况可部分甚至全部代替主环的传输任务。
地铁光纤传输施工方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，地铁已成为城市公共交通的重要组成部分。
为了提高地铁运营效率和安全性，地铁通信系统的重要性日益凸显。
光纤传输因其传输速率高、抗干扰能力强、传输距离远等特点，成为地铁通信系统的首选技术。
本方案旨在为地铁光纤传输系统提供一套科学、合理、高效的施工方案。
二、施工目标1. 确保地铁光纤传输系统的稳定、可靠运行。
2. 满足地铁通信系统的带宽和时延要求。
3. 确保施工质量和安全，降低施工成本。
三、施工范围1. 地铁车站内光纤传输系统。
2. 地铁区间光纤传输系统。
3. 地铁信号楼光纤传输系统。
四、施工准备1. 施工组织（1）成立专门的施工团队，明确各成员职责。
（2）制定详细的施工计划，明确施工进度、质量、安全等要求。
2. 施工材料（1）光纤：选择符合国家标准的单模或多模光纤。
（2）光纤接头：选择合适的光纤接头，如SC、LC等。
（3）光纤连接器：选择质量可靠的光纤连接器。
（4）光纤适配器：选择与光纤连接器相匹配的光纤适配器。
（5）光纤跳线：选择合适的光纤跳线。
（6）光纤分布箱：选择合适的光纤分布箱。
（7）其他辅助材料：如光纤熔接机、光纤测试仪等。
3. 施工工具（1）光纤熔接机：用于光纤的熔接。
（2）光纤测试仪：用于光纤的测试。
（3）光纤剥皮器：用于光纤的剥皮。
（4）光纤切割器：用于光纤的切割。
（5）光纤连接器清洁工具：用于光纤连接器的清洁。
五、施工工艺1. 施工流程（1）施工准备：检查施工材料、工具，明确施工人员职责。
（2）现场勘查：对施工区域进行勘查，了解现场情况。
（3）光纤铺设：按照设计要求进行光纤铺设。
（4）光纤熔接：使用光纤熔接机进行光纤熔接。
（5）光纤测试：使用光纤测试仪对光纤进行测试。
（6）光纤连接：将光纤连接到设备上。
（7）系统调试：对光纤传输系统进行调试。
（8）验收：对施工质量进行验收。
2. 施工要点（1）光纤铺设：确保光纤铺设直、平、顺，避免弯曲、扭曲。
地铁通信传输系统方案分析
１ 方案分析现代地铁的专用通信网是一个能传输语音、图像、数据等各种类型信息的综合业务数字通信网。
为了使各子系统能够相互联系，协调工作，一个可靠、合理、先进的传输主干及组网结构是必不可少的。
传输主干及组网结构的优劣，直接关系到各个通信子系统的运行效能。
下面就探讨一下目前较为广泛使用的几种主干网。
１．１ 开放式传输网络（ＯＴＮ）开放式传输网络（ＯＴＮ）是西门子公司推出的一种时分复用（ＴＭＤ）技术，它的网络拓朴结构是一种双光纤双向通道环路，即网络中的节点是以双光纤链路（点到点）互连的，这些光纤构成了２个互为反向循环的环路。
数据帧在一个环网上不断地传递，这些帧包含了节点间通讯的数据。

在逻辑上，将图１中顺时针方向传送数据的环称为主环，逆时针方向传送数据的环称为副环或次环。
在正常工作时，所有数据都在主环上沿顺时针方向传送，而副环处于备份状态。
副环的工作主要是和主环保持同步，并时刻监视主环的工作状态。
在紧急情况下根据需要，它可以部分和全部替代主环所有的数据传输任务。
采用双环网结构可以在发生故障或网络配置变化时自动恢复正常工作。
这种环具有自愈功能，就是环路保护功能，当有一段光纤不通时，可在另一段上传输，保证每一个节点正常收发信息。
图１ ＯＴＮ传输网络图ＯＴＮ支持大量接口标准和不同类型数据的同时传输，如模拟电话、数字电话、公共广播、ＣＣＴＶ监控、无线通信、ＬＡＮ和ＳＣＡＤＡ各级系统等。
ＯＴＮ的模块接口几乎涵盖了所有的物理接口，如语音、视频、数据、局域网等。
１．２ 同步数字体系（ＳＤＨ）ＳＤＨ（同步数字体系）是一种将复接、线路传输及交换功能结合在一起并由统一网络管理系统进行管理操作的综合宽带信息网。
ＳＤＨ由国际电信联盟－电信委员会综合了世界几大厂商的方案，形成国际统一的标准，如网络接口规范，包括传输速率等级、帧结构、复接方法、线路接口和监控管理等。
网络单元标准光接口可在光路上互通。
ＳＤＨ网与现有的大多数网络完全兼容。
