汽车点火系统常见故障诊断与维修
汽车发动机燃点火系统常见故障诊断与排除
汽车发动机燃点火系统常见故障诊断与排除一、故障现象汽车发动机燃点火系统常见的故障现象包括:启动困难、加速缓慢、怠速不稳、点火不良等。
这些故障可能导致发动机性能下降,甚至无法正常运转。
二、故障原因1. 点火线圈故障:点火线圈老化、损坏或短路,导致点火能量不足或无法点火。
2. 火花塞故障:火花塞老化、积碳或损坏,导致点火不良或无法点火。
3. 高压线故障:高压线老化、损坏或接触不良,导致点火能量传输受阻。
4. 点火控制器故障:点火控制器损坏或工作异常,导致点火信号无法正常输出。
5. 发动机控制单元故障:发动机控制单元损坏或工作异常,导致点火控制逻辑混乱。
三、诊断方法1. 观察法:观察发动机运转情况,如发现有异常抖动、冒黑烟等现象,可初步判断为燃点火系统故障。
2. 听声法:听发动机点火时的声音,如发现有异常的“嘶嘶”声或“咔嚓”声,可能是由于火花塞或高压线故障引起的。
3. 测试法:使用专业测试仪器对燃点火系统各部件进行测试,如点火线圈、火花塞、高压线等。
4. 替换法:对可能存在故障的部件进行替换,观察替换后是否恢复正常工作,以确定故障部位。
四、排除步骤1. 检查火花塞:观察火花塞的外观,如有积碳或损坏,应更换新的火花塞。
同时检查火花塞的间隙是否合适,如不合适则进行调整。
2. 检查高压线:检查高压线的连接是否牢固,有无破损或老化现象。
如有异常,应更换新的高压线。
3. 检查点火线圈:拆下点火线圈,检查其外观是否有损坏或老化现象。
同时使用测试仪测量其阻值是否正常,如不正常则需更换新的点火线圈。
4. 检查点火控制器:检查点火控制器的线路连接是否牢固,如有松动应重新连接。
同时使用测试仪检测其工作是否正常,如不正常则需更换新的点火控制器。
5. 检查发动机控制单元:如上述检查均无问题,但故障仍未排除,则可能是发动机控制单元故障。
此时需要对发动机控制单元进行检修或更换。
汽车点火系统常见故障诊断和维修毕业设计论文
汽车点火系统常见故障诊断与维修班级专业汽车技术服务与营销教学系汽车工程系指导老师完成时间年月日至年月日目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)2.1点火系统的分类 (5)2.2点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)3.1点火系统常见故障 (7)3.2点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)4.1 主要容 (9)4.2 点火正时的检查与调整 (10)4.3点火器的检修 (12)4.4点火正时的检查与调整 (12)摘要“汽车”这一名词在当今飞速发展的时代,有着举足轻重的位置。
它已经成为了人们生活中的一部分,在我国汽车保有量越来越多,车型也越来越复杂。
尤其是高科技的飞速发展,一些新技术、新材料在汽车上的广泛应用后,给汽车故障诊断与排除增加了一定难度。
在现代汽油发动机中,气缸的可燃混合气是采用高压电火花点燃的。
为了在气缸中产生高压电火花,必须采用专门的点火装置,即点火系统。
点火质量的高低直接影响发动机的性能,所以,点火系统是发动机最重要的系统之一。
发动机许多常见故障都是点火时刻不准引起的,因此,在实际维修过程中,有很大比例的发动机故障是由于点火系统的故障引起的。
汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。
在汽车维修过程中,点火系统故障率相对较高。
因此,本篇论文通过介绍常见的汽车点火系统故障诊断,并提出修理方法。
汽车点火系统是点燃式发动机为了正常工作,按照各缸点火次序,定时地供给火花塞以足够高能量的高压电(大约15000~30000V),使火花塞产生足够强的火花,点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备,称为发动机点火系。
为了适应发动机的工作,要求点火系能按照发动机的点火次序,在一定的时刻,供给火花塞以足够能量的高压电,使其两极间产生电火花,点燃混合气,使发动机做功。
案例三项目一:点火系统的故障诊断与排除
● 点火系结构与工作原理
1、传统点火系的组成由电源(蓄电池、发电机)、点火开关、 点火线圈、分电器(断电器、配电器、电容器)、火花塞、高 压导线、附加电阻等组成。
发动机工作时,分电器轴连同凸轮一起在发动机凸轮轴的驱动下旋转,凸 轮旋转时交替地使断电器触点打开与闭合。在点火开关接通的情况下,当触 点闭合时,点火线圈一次绕组中有电流流过,流过一次绕组的电流称为一次 电流I1,一次电流所流过的路径称为一次电路,或低压电路。其路径如下:
在实际运行中,除了正确选择适合自己座驾的火花塞之外,还有一些措施, 可以有效控制各种积污,充分发挥火花塞的作用。
比如避免长时间低速、低负荷运行;减少怠速运行时间,越来越多的汽车 专家认为怠速着车损伤汽车;避免超高速、超负荷运行,如果不是换车跟买 手机一样,最好不要飙车;燃油要保持一定的纯净度,认准油品的品牌非常 关键;避免急加速、急减速运行等不良驾驶习惯。只有这样,才能有效地控 制火花塞的各种积污,延长火花塞的使用寿命,提高发动机的工作
2、火花塞的清洁与调整
(1)调整 火花塞的电极间隙一般为0.6~0.7mm,电子点火系统间隙可以适当增加为 1.0~1.2mm,火花塞的使用寿命一般为20000~30000Km;
火花塞电极间隙过小,击穿电压降低,削弱火花强度; 电极间隙过大,提高击穿电压,火花强度大,可能破坏绝缘性能。 (2)清洁 火花塞上面有积碳可能造成火花塞工作不良; 火花塞上有积碳、积油等时,可用汽油或煤油灯浸泡,软化后,用非金属刷 净积碳,用吹风机吹干。不可以用刀刮、砂纸打磨等,以防损坏电极。
电子点火系的点火电压和点火能量高,受发动机工况和使用条件的影响小, 结构简单,工作可靠,维护、调整工作量小,节约燃油,减小污染,应用日 益广泛。
点火系统常见故障判断与排除
点火系统常见故障判断与排除1.点火过迟(1)故障现象:消音器声响沉重、急加速化油器回火、发动机冷却液温度较高、汽车行驶无力。
(2)故障分析与诊断:点火角度不正确。
(3)排除方法:调整点火角度至规定值。
2.点火时间过早(1)故障现象:怠速运转不平稳,易熄火;加速时,发动机有严重的爆燃声。
(2)故障分析:该故障主要是点火正时调整失准或点火角度装配失准所致。
(3)排除方法:连好点火测试仪,调整点火提前角到规定值。
3.火花塞故障故障主要表现为:火花塞积炭、油污和过热等现象火花塞积炭:绝缘体端部、电极及火花塞壳常覆盖着一层相当厚的黑灰色粉状柔软的积垢。
火花塞油污:故障现象:绝缘体端部、电极及火花塞壳覆盖一层机油。
火花塞过热:中心电极熔化,绝缘体顶部疏松、松软,绝缘体端大部分呈灰白色硬皮。
另外,还有发动机回火和放炮,发动机爆震和过热等故障,这里就不一一讲解了。
汽车点火系统定程保养汽车点火系统除进行日常保养外,还应进行定程保养,如有条件,还应对主要机件的质量、技术性能和工作情况进行试验,必要时给以调整。
在定程保养过程中,应做好两件事:1、车辆行驶1000公里后,及时清除分电器盖和体壳外面的灰尘和油污,检查初级电路的连接,并加以紧固;擦净火花塞外表面的污垢。
2、车辆行驶5000公里后,应清洁分电器外表的污垢,取下分电器盖,清洁其内部。
检查断电器触点状态并加以清洁,如触点表面烧蚀不平,应进行磨光,用厚薄规检查触点间隙,如不符合要求,应进行调整;检查高压线的状态及每根线端和分电器的座孔接触是否良好。
清洁点火线圈外表面的污垢,注意高压线和座孔的接触;检查火花塞绝缘体裙部是否有积炭,间隙是否适当,一般标准0.60.7毫米,密封垫圈是否良好,火花塞的安装是否紧固等,由此,才能够做到点火系统的合理保养。
废气循环系统故障检修废气再循环控制系统由电控单元、三通电磁阀、废气再循环阀、废气调整阀及废气干道和真空管道组成。
系统中的任一部件损坏都会造成系统工作不正常,导致怠速运转不稳或增加排放污染。
汽车点火系统故障排查方法

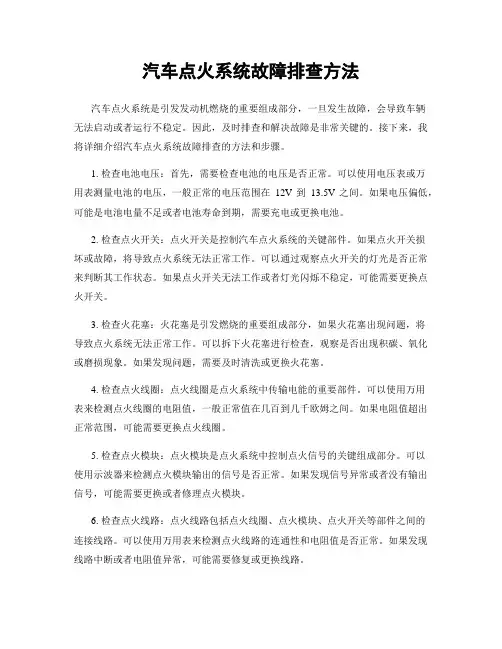

汽车点火系统故障排查方法汽车点火系统是引发发动机燃烧的重要组成部分,一旦发生故障,会导致车辆无法启动或者运行不稳定。
因此,及时排查和解决故障是非常关键的。
接下来,我将详细介绍汽车点火系统故障排查的方法和步骤。
1. 检查电池电压:首先,需要检查电池的电压是否正常。
可以使用电压表或万用表测量电池的电压,一般正常的电压范围在12V到13.5V之间。
如果电压偏低,可能是电池电量不足或者电池寿命到期,需要充电或更换电池。
2. 检查点火开关:点火开关是控制汽车点火系统的关键部件。
如果点火开关损坏或故障,将导致点火系统无法正常工作。
可以通过观察点火开关的灯光是否正常来判断其工作状态。
如果点火开关无法工作或者灯光闪烁不稳定,可能需要更换点火开关。
3. 检查火花塞:火花塞是引发燃烧的重要组成部分,如果火花塞出现问题,将导致点火系统无法正常工作。
可以拆下火花塞进行检查,观察是否出现积碳、氧化或磨损现象。
如果发现问题,需要及时清洗或更换火花塞。
4. 检查点火线圈:点火线圈是点火系统中传输电能的重要部件。
可以使用万用表来检测点火线圈的电阻值,一般正常值在几百到几千欧姆之间。
如果电阻值超出正常范围,可能需要更换点火线圈。
5. 检查点火模块:点火模块是点火系统中控制点火信号的关键组成部分。
可以使用示波器来检测点火模块输出的信号是否正常。
如果发现信号异常或者没有输出信号,可能需要更换或者修理点火模块。
6. 检查点火线路:点火线路包括点火线圈、点火模块、点火开关等部件之间的连接线路。
可以使用万用表来检测点火线路的连通性和电阻值是否正常。
如果发现线路中断或者电阻值异常,可能需要修复或更换线路。
7. 检查传感器:汽车点火系统还和许多传感器相连接,如曲轴传感器、氧传感器等。
这些传感器的故障也会影响到点火系统的正常工作。
可以使用诊断工具来读取传感器的数据,如果发现数据异常或者错误,可能需要更换传感器。
8. 检查ECU:汽车电子控制单元(ECU)是整个点火系统的控制中心,如果ECU故障,将导致点火系统无法正常工作。
汽车点火系统故障诊断与维修讲解

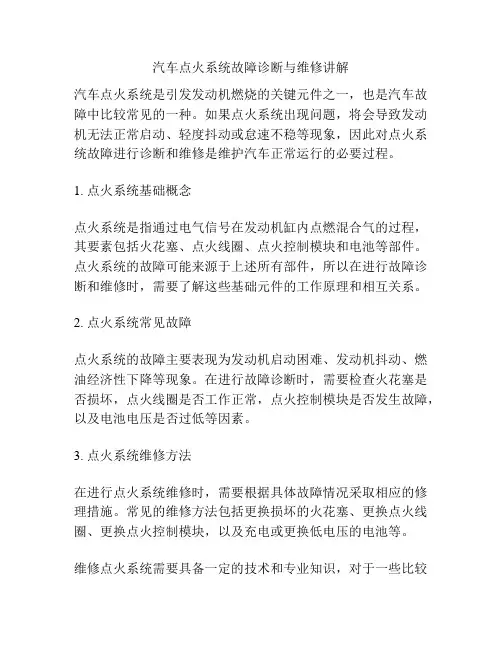

汽车点火系统故障诊断与维修讲解
汽车点火系统是引发发动机燃烧的关键元件之一,也是汽车故障中比较常见的一种。
如果点火系统出现问题,将会导致发动机无法正常启动、轻度抖动或怠速不稳等现象,因此对点火系统故障进行诊断和维修是维护汽车正常运行的必要过程。
1. 点火系统基础概念
点火系统是指通过电气信号在发动机缸内点燃混合气的过程,其要素包括火花塞、点火线圈、点火控制模块和电池等部件。
点火系统的故障可能来源于上述所有部件,所以在进行故障诊断和维修时,需要了解这些基础元件的工作原理和相互关系。
2. 点火系统常见故障
点火系统的故障主要表现为发动机启动困难、发动机抖动、燃油经济性下降等现象。
在进行故障诊断时,需要检查火花塞是否损坏,点火线圈是否工作正常,点火控制模块是否发生故障,以及电池电压是否过低等因素。
3. 点火系统维修方法
在进行点火系统维修时,需要根据具体故障情况采取相应的修理措施。
常见的维修方法包括更换损坏的火花塞、更换点火线圈、更换点火控制模块,以及充电或更换低电压的电池等。
维修点火系统需要具备一定的技术和专业知识,对于一些比较
严重的故障,建议交由专业技师进行处理,以确保车辆的安全和维修质量。
点火系统的故障诊断与检修 汽车电器教学课件
点火系统的故障诊断与检修
项目4.3 点火系统常见故障诊断
• 一、点火系故障常用诊断方法 • (1)试灯法或电压表测量法 • 用一只如图4.34所示的试灯或电压表来代替一根导
线,同样逐段试验,若灯亮或电压表指针不动, 则说明该段之前有断路。 • (2)高压试火法 • 将分电器中心高压线或火花塞上的高压线拔下, 将线头对准缸体离开6~8mm。然后打开点火开关 ,用起动机使发动机转动,观察线端间隙是否跳 火及火花强弱程度。
项目4.3 点火系统常见故障诊断
• (4)在点火开关接通的情况下,不要做连接或切断线路的操 作,以免烧坏控制器中的电子器件。
• (5)在拆卸蓄电池时,必须确认点火开关和其他所有的用电 设备及其开关都已关闭,才能进行拆卸。
• (6)安装蓄电池时,一定要辨清正负极,负极搭铁。千万不 能接错,蓄电池极性与线夹的连接一定要牢固,否则容易 损坏电子设备。
项目4.3 点火系统常见故障诊断
• 2.电子点火系统常见故障 • 电子点火系统常见故障有:点火系统无高压火、高压火花弱、点火正时
失准、点火性能随工况变化等。 • (1)点火系统无高压火 • 1)故障现象 • 接通点火开关,起动机能带动发动机曲轴运转,点火系统无高压火。 • 2)故障原因 • a.曲轴位置传感器连接电路短路或短路。 • b.曲轴位置传感器工作性能不良。 • c.点火控制模块性能失效或连接线束松脱、短路或断路。 • d.线圈的初级绕组断路。 • e.点火线圈的次级绕组断路。 • f.高压线断路。 • g.火花塞工作不良。
项目4.3 点火系统常见故障诊断
• 3)故障诊断 • 起动发动机,检查警告灯是否常亮,应该
读取故障码,并根据故障码的内容诊断低 压电路的故障;警告灯正常,则应检查点 火系统的高压电路。 • 关闭点火开关,拔下发动机转速传感器的 插头,用万用表测量相应的插座端子之间 的阻值,如果所测数值不符合规定,应更 换发动机转速传感器。
汽车点火系统故障诊断与维修
汽车点火系统故障诊断与维修商丘科技职业学院题目汽车点火系统故障诊断与维修系别机电工程系专业汽车检测与维修学生姓名成绩指导教师2011年4月摘要汽车工业的快速发展必将带动维修行业的前进步伐。
本文则主要通过对汽车点火系分类及结构的检测与维修和常见故障诊断与维修的方法的论述,使人们对点火系有了更入的了解,有助于维修技师对点火系统进行快速的诊断和维修,有助于维修行业的发展。
关键词:点火正时;霍尔信号发生器;点火线目录1前言 (1)2点火系统的分类及结构 (1)2.1点火系统的分类 (1)2.1.1传统点火系统 (1)2.1.2 电子点火系统 (2)2.2点火系统的结构 (2)2.2.1蓄电池点火系统 (2)2.2.2有触点晶体管点火系统 (3)2.2.3无触点电子点火系统 (3)3点火系统的常见故障诊断及维修 (4)3.1常见故障 (4)3.2障分析及排除方法 (4)4点火波形在故障诊断中的应用 (6)4.1次级点火波形的形成原理 (6)4.2几种常见故障波形的原因分析 (7)5点火系统的维护 (10)5.1主要内容 (10)5.2点火正时的检查与调整 (11)5.3分电器的检修及保养 (12)5.4点火器的检修.......... 错误!未定义书签。
结论 (1)参考文献 (2)1前言汽车点火系统是点燃式发动机为了正常工作,按照各缸点火次序,定时地供给火花塞以足够高能量的高压电(大约15000~30000V),使火花塞产生足够强的火花,点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备,称为发动机点火系。
为了适应发动机的工作,要求点火系能按照发动机的点火次序,在一定的时刻,供给火花塞以足够能量的高压电,使其两极间产生电火花,点燃混合气,使发动机做功。
2点火系统的分类及结构2.1点火系统的分类1.传统点火系统: 蓄电池点火系;磁电机点火系。
2.电子点火系统:(1)晶体管点火系TI-B(Breaker-Triggered transistorized Ignition)。
汽车点火系统常见故障诊断与维修
目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)2.1点火系统的分类 (5)2.2点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)3.1点火系统常见故障 (7)3.2点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)4.1 主要内容 (9)4.2 点火正时的检查与调整 (10)4.3点火器的检修 (12)4.4点火正时的检查与调整 (12)结论 (14)致谢 (15)参考文献 (16)摘要“汽车”这一名词在当今飞速发展的时代,有着举足轻重的位置。
它已经成为了人们生活中的一部分,在我国汽车保有量越来越多,车型也越来越复杂。
尤其是高科技的飞速发展,一些新技术、新材料在汽车上的广泛应用后,给汽车故障诊断与排除增加了一定难度。
在现代汽油发动机中,气缸内的可燃混合气是采用高压电火花点燃的。
为了在气缸中产生高压电火花,必须采用专门的点火装置,即点火系统。
点火质量的高低直接影响发动机的性能,所以,点火系统是发动机最重要的系统之一。
发动机许多常见故障都是点火时刻不准引起的,因此,在实际维修过程中,有很大比例的发动机故障是由于点火系统的故障引起的。
汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。
在汽车维修过程中,点火系统故障率相对较高。
因此,本篇论文通过介绍常见的汽车点火系统故障诊断,并提出修理方法。
汽车点火系统是点燃式发动机为了正常工作,按照各缸点火次序,定时地供给火花塞以足够高能量的高压电(大约15000~30000V),使火花塞产生足够强的火花,点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备,称为发动机点火系。
为了适应发动机的工作,要求点火系能按照发动机的点火次序,在一定的时刻,供给火花塞以足够能量的高压电,使其两极间产生电火花,点燃混合气,使发动机做功。
关键字:火花塞分电器分电器第一章发动机点火系统的发展汽油机点火系统的基本作用是准时给需要点火的气缸提供一个电火花,以点燃可燃混合气。
汽车点火系统常见故障诊断与维修毕业论文
汽车点火系统常见故障诊断与维修毕业论文一、引言汽车点火系统是现代汽车的一个重要组成部分,它是汽车发动机工作的保证,在汽车行驶过程中扮演着至关重要的角色。
汽车点火系统出现故障时,不仅会导致汽车不能启动,还会引起一系列后续问题,给汽车的正常行驶带来极大的困扰。
因此,对汽车点火系统常见故障的诊断与维修具有重要的意义。
本文将对汽车点火系统常见故障进行分析和总结,并提供一些常见的故障排除方法和维修策略,以便更好地解决汽车点火系统问题,提高其可靠性和稳定性。
二、汽车点火系统的组成部分汽车点火系统是由点火线圈、点火开关、点火模块、火花塞等部分组成。
不同类型的汽车点火系统存在一定的差异,但大致包括以下部分:1.点火线圈:点火线圈是一个小型变压器,主要功能是将低电压的电能转换为高电压的能量,用于点火塞的火花初始化。
2.点火开关:可以将发动机的电源切换到点火线圈上,控制火花塞的着火时间和燃烧速度。
3.点火模块:根据发动机的速度信号,向线圈提供高电压信号,控制火花塞的点火时间和点火顺序。
4.火花塞:通过点火线圈提供的高电压信号点燃混合气体,从而在气缸中完成燃烧作用。
三、汽车点火系统常见故障及解决方法1. 火花塞故障火花塞受损或熔断是汽车点火系统故障的最常见原因。
如果火花塞的电极磨损严重或零件损坏,将会导致钝化和不充分的燃烧,影响汽车性能和燃油效率。
此时,需要检查并更换损坏的火花塞。
2. 点火线圈故障点火线圈是汽车点火系统中的重要部分,如果发生故障则会导致汽车无法正常启动。
如果系统中的电路断开,点火线圈的输出电压将不能供应到火花塞上,因此,需要检查电路是否有故障。
此外,如果发现线圈短路或受损,需要更换线圈。
3. 点火模块故障点火模块的故障也会导致点火系统出现问题。
如果点火模块工作不正常或损坏,将会导致点火延迟或点火失败。
此时,需要进行模块测试并及时更换故障模块。
4. 点火开关故障如果发现点火开关失灵或损坏,可以直接导致点火系统中的电源耗尽,汽车无法正常启动。
汽车点火系统故障的诊断与维修
如 果 以上方 法还 不 能检 测 出故 障 的原 因 ,可 以采 取 以下 的步 骤与 方法 来检 测 与排 除故 障 : 塞 。② 检查 火花 塞 是否 有 电极磨 损 、积 碳和 绝 缘体 损 坏现 象 。③ 如果 发现 不 正常 情况 ,则调 整 电极 间 隙,
2 )从 分 电器 盖 上 拆 下 中央 高 压 线 ,用 绝 缘钳 夹 压表 测量 棕色 与 黑色 导线 之 间的 电压 ,并接 通 点火 开 住 高压线 ,使 其 端部 离开 发动机 6 m,启 动发 动机 。 关 时用 电压表 测 量棕 白色 与绿 白色之 间 的电压 ,其值 5 c 如 高压线 端部 出现 蓝色 火花 ,则表 示低压 电路 良好 , 在 9V 以上 , 略低于 电源 电压 。接 通 点火 开关 ,慢慢 2S内能 故 障在 高压 电路 ,应检 查 分 电器 盖及 分 火头 、高 压导 转动 发动 机 , 电压 读数 开始 为 2V 左右 ,在 1 线和火 花塞 。如 高 压线 端无 火花 ,则 表示 低压 电路有 切 断 初级 电流 。如果上 述 测量 结果 不符 合规 定值 ,应 故障 ,应检 查 点火线 圈 、晶体 管控制 器和 霍 尔传感 器 。 更换 点火控 制 器 。 3 点火 线 圈 的检 测 。 目视 检 查 点 火 线 圈盖 上 有 ) 5 )分 电器 盖 及 分 火头 的检 查 。 目视 检 查分 电器 无油污 或潮 气 。如有 潮气 用 清洁 布擦 干 ,如有 油污 用 盖 上 是否潮 湿 ,如 果潮 湿 ,用干 布 擦干 净 。 目视检 查 酒 精彻 底擦 净 。测量 点火 线 圈绕组 电阻 以前 ,将 点火 分 火 头是 否 出现裂 纹 ,如 有裂 纹 ,必须 更换 。如 分 电 线 圈上 的高 压线 和 正极线 柱 的火线 拆 下 , 以便 准确 地 器 盖和 分火 头 良好 ,应 检查 高压 导线 。
点火系统常见故障及诊断方法
点火系统常见故障及诊断方法一、常见故障及诊断方法1、点火系统存在启动困难、熄火不稳定现象:诊断方法:①检查发动机燃油系统的供油、排油是否正常,确定是否有杂音或有漏气现象,燃油质量是否合格;②查看点火系统的火花塞跳跃情况,确认火花塞的接触点的剩余电阻是否正常;③检查点火线圈的输入输出端的电流电压情况,确认电源电压是否正常;④检查发动机的进气、排气系统,确认进气正常,确保气门机构正确;⑤检查发动机缸压,确认发动机的缸压是否正常;⑥检查发动机的正时齿轮,确保它们的一一对应正确;2、点火系统存在熄火不及时现象:诊断方法:①检查发动机排气系统,确认它是否通畅;②检查发动机的气门机构,确认它是否完整;③检查点火线圈的输入端的电压,确认它是否正常;④检查发动机的正时齿轮,确保它们的一一对应正确;⑤查看冷却液的温度,确保它们的温度不要过高;⑥查看发动机缸压,确认它的缸压是否正常;3、点火系统存在过冷或过热现象:诊断方法:①检查点火线圈的输入端的电压,确认它是否正常;②检查发动机正时齿轮,确保它们的一一对应正确;③检查发动机排气系统,确认它是否通畅;④检查发动机的气门机构,确认它是否完整;⑤查看点火火花塞的接触点的剩余电阻是否正常;⑥查看发动机缸压,确认它的缸压是否正常;⑦检查发动机燃油系统的供油、排油是否正常,确定是否有杂音或有漏气现象,燃油质量是否合格;4、点火系统存在上电后大转矩(点火前期抖动):诊断方法:①检查点火线圈的输入端的电压,确认它是否正常;②检查发动机正时齿轮,确保它们的一一对应正确;③检查发动机排气系统,确认它是否通畅;④检查发动机的气门机构,确认它是否完整;⑤查看点火火花塞的接触点的剩余电阻是否正常;⑥查看发动机缸压,确认它的缸压是否正常;⑦检查发动机燃油系统的供油、排油是否正常,确定是否有杂音或有漏气现象,燃油质量是否合格;⑧检查发动机的温度,确认它不要太高或太低。
汽车点火系统常见故障与维修方法
汽车点火系统常见故障与维修方法点火系统是汽车发动机重要的组成部分,其性能好坏将直接关乎到汽车的动力性和经济性。
点火系统是否存在故障,直接关系到汽车发动机能否正常工作。
本文将分析汽车点火系统常见故障以及维修方法,供汽车维修人员以及汽车用户参考。
标签:汽车点火系统;常见故障;维修方法汽车点火系统是汽车五大系统之一,在汽车的使用中发挥了不可取代的作用。
汽车点装置是汽车使用过程中较易出现故障的部件,为保证汽车的性能必须对点火装置故障的原因进行深入分析,并做出应对措施,从而降低汽车点火系统故障发生率。
汽车点火系统易发生故障的部件有蓄电池、点火线圈、火花塞等,因此本文重点分析蓄电池、点火线圈、火花塞的故障和维修方法。
1 蓄电池故障分析及维修方法蓄电池是汽车点火系统的动力装置,缺少蓄电池提供的电能,汽车将无法实现点火操作。
蓄电池故障是点火系统常见故障之一,在点火系统出现故障时需要及时检验蓄电池是否出现异常。
常见的蓄电池故障主要有接触不良以及电力不足,线路连接出现松动。
线路松动会造成短路现象,无法为点火装置提供点火必需的电能。
蓄电池电力不足也会导致无法提供汽车发动的基本电能。
当蓄电池出现线路连接不良时,可以采取填充物等形式进行重新加固,使线路之间保持相对静止,不出现松动现象。
对于蓄电池电力不足需要从几个方面进行研究分析。
首先打开蓄电池的上方的保护盖板,在打开盖板的过程中需要针对其盖板的固定方式采取适当的方法,不可破坏盖板结构。
汽车蓄电池使用的通常是六孔的蓄电池,开口处会有橡胶帽,取下橡胶帽即可看到排气口,并能通过排气孔直接看到电池底部,此时可以观察电池是否缺水。
蓄电池的正极一般由白色填充物包裹,正常情况下是湿润的,当出现干涸现象表明严重缺水。
当出现缺水时,可以使用胶头滴管吸引纯净蒸馏水注入蓄电池中,改善蓄电池内部的电解质,增强其储电能力。
注入的蒸馏水最好使用医用二次蒸馏水,注入过程中需要注意使用遮挡物,防止灰尘进入改变电解质的纯净度,另外注入水量不可过多,保证蓄电池内部一定的酸性环境。
发动机点火系统故障分析与排除方法
发动机点火系统故障分析与排除方法目录发动机点火系统故障分析与排除方法 (1)一、低压电路短路的诊断与排除 (2)二、汽油机高压无火的诊断与排除 (3)三、汽油机点火错乱的诊断与排除 (4)四、汽油机发动机不能起动的诊断与排除 (5)五、汽油机发动机不易起动的诊断与排除 (6)六、汽油发动机爆燃诊断与排除 (7)七、汽油机化油器回火的诊断与排除 (7)八、汽油机发动机振抖的诊断与排除 (8)一、低压电路短路的诊断与排除1故障现象(1)打开点火开关,电流表指“0”不动或小于正常值不摆动。
(2)发动机不能起动2故障原因(1)供电系统故障:蓄电池存电严重不足。
,桩柱接线松动或接触不良。
(2)线路故障:蓄电池至分电器触点之间断路。
2故障排除(1)打开点火开关,电流表指“0”不动,其他仪表也不摆动,则为蓄电池至点火开关间断路或蓄电池搭铁松脱。
蓄电池存点严重不足Q(2)打开点火开关,转动曲轴时,电流表指示小电流放电,表明点火开关至断电触点间断路。
用搭铁试火法确定故障部位。
(3)拆下分电器接柱上,若无火花,则此故障在此导线与点火开关之间。
(4)测试附加电阻,若附加电阻输入端有火花,附加电阻输出端无火花,可用万用表检测附加电阻的阻值。
(5)测试点火线圈低压电路,若点火线圈低压输入端有火花,输出端无火花,应检测其初级线圈是否断路。
(6)分电器低压输入端有火花,用此线刮擦接线柱无火花,此时应打开分电器盖,摇转曲轴,看断电触点是否闭合。
不能闭合,表明触点间隙过大,应检查调整触点间隙。
能闭合,应检查接线柱到活动触点弹簧的导线是否断路或接触不良,触点是否严重烧蚀或脏污。
二、汽油机高压无火的诊断与排除1故障现象(1)打开点火开关,起动发动机,电流表动态正常。
(2)发动机无着火证兆,不能起动。
2故障原因(1)点火线圈次线圈断路或短路。
(2)分火头漏电。
(3)分电器盖漏电或中心碳极脱落。
(4)高压线断路。
(5)火花塞不良或淹死3故障排除(1)打开点火开关,从分电器盖上拔下中心高压线,使其端头距汽缸体约5~7mm,拨动触点试火,若无火花应检查点火线圈。
点火系统故障诊断及维修
第六章点火系统故障诊断和维修图6.1 上海桑塔纳轿车发动机点火系统1—蓄电池;2—点火开关;3—点火线圈;4—点火器;5—内装霍尔信号发生器的分电器;6—火花塞点火系常见故障为发动机不能发动或发动困难、个别缸不点火、点火时间不当、点火错乱等。
点火系故障常见部位为火花塞、分电器、电子点火器、点火线圈等。
6.2常见故障人工经验诊断一、发动机不能发动或发动困难1、故障现象发动机在行驶途中突然熄火;起动机带动曲轴运转速度正常,但不能起动或起动困难;火花塞湿润。
2、故障主要原因及处理方法(1)火花塞潮湿,清洗、烘干或更换火花塞;(2)点火器故障,检查或更换点火器;(3)点火信号发生器性能不良,检修或更换点火信号发生器;(4)断电器故障,检修或更换断电器;(5)电容器击穿,更换电容器;(6)点火开关损坏,更换点火开关;(7)点火线圈断路、短路,更换点火线圈;(8)线路连接不良或搭铁,检修线路;(9)保险丝松动或熔断,紧固或更换保险丝;(10)分火头或分电器盖漏电,更换分火头或分电气盖;(11)分缸线漏电或内部断裂,更换分缸线;(12)中央高压线绝缘性能下降,漏电,更换中央高压线。
3、故障诊断方法发动机不能发动或发动困难故障诊断流程如图6.2所示。
说明:* 区别点火系高、低压电路故障最简便实用的方法就是分电器中央高压线试火法,所谓正常火花就是颜色发白或浅蓝或紫色(阻尼导线),且跳火时伴有清脆有力的“啪啪”声。
分缸线试火的正常情况也是如此。
** 判断分火头或分电器盖绝缘性能的试火方法是:将分火头或分电器盖放在机体上,将点火线圈的高压线置于分火头导线或分电器盖旁电极2~3mm,短促起动发动机(转2~5转即可)或用手分开闭合着的断点器,如无火花,则其绝缘性能良好;如有火则说明其绝缘损坏而漏电。
*** 初级电路的断路部位检查常用逐点试灯法进行,即用一直流试灯,一端搭铁,一端与检查部位相连,观察试灯亮暗情况判断该检查部位通电情况。
点火系统的故障诊断与及检修汽车电器
03 点火系统检修流程与注意 事项
点火系统检修前的准备工作
关闭所有电器设备
在开始检修点火系统之前,需要 确保汽车的所有电器设备都已关 闭,以避免造成短路或电击。
释放汽车电源
打开汽车引擎盖,找到电池的正 负极,拧松正负极接头,让电源 完全释放。
穿戴防护装备
在进行点火系统检修时,需要穿 戴适当的防护装备,如手套、护 目镜等,以保护自己免受烫伤或 电击。
发动机爆燃
故障现象
发动机在运转过程中出现爆燃现象, 产生强烈的震动和噪音。
故障原因
诊断方法
检查点火系统是否正常工作,检查发 动机机械是否正常等。
点火系统故障、发动机机械故障等。
点火系统故障诊断工具与技术
诊断工具
万用表、示波器、解码器等。
诊断技术
采用解码器读取故障码、使用示波器检测点火信号和缸压信号、使用万用表检测电压和电阻等参数。
感谢您的观看
总结词
点火控制模块是控制点火线圈和火花塞 工作的电子元件,其故障可能导致点火 系统工作异常。
VS
详细描述
点火控制模块常见故障包括电路板损坏、 元件老化、软件故障等。检修时,需检查 模块外观有无异常、连接线路是否完好, 测量模块输入输出信号是否正常。如有问 题,需维修或更换点火控制模块。
05 点火系统维护与保养建议
定期检查点火系统部件
总结词
及时发现潜在问题
详细描述
定期检查点火系统的各部件,包括火花塞、点火线圈、高压线等,确保它们完好无损,没有松动或损坏。
保持发动机舱清洁
总结词
提升系统性能
详细描述
保持发动机舱的清洁,避免灰尘 和污垢的积累,以确保点火系统 部件的正常运行和散热。
点火系统的故障诊断与维修
(2)清洁 火花塞上面有积碳可能造成火花塞工作不
良。 火花塞上有积碳、积油等时,可用汽油或
煤油灯浸泡,软化后,用非金属刷净积碳, 用吹风机吹干。不可以用刀刮、砂纸打磨 等,以防损坏电极。
整理课件
2、火花塞的拆装注意事项
整理课件
整理课件
3、火花塞故障诊断(观色查故障) (1)瓷芯呈褐黑色,电极附近有块状积碳 原因一、烧机油;原因二、火花塞裂或电
C、检查油路:测试油压,怠速状态油压表显示为0.25MPa。加油 门时油压在0.28~0.30MPa之间摆动。关闭点火开关10min 后,燃油系统保持压力为0.16MPa。油压值均符合标准。
使用免拆清洗机对燃油系进行彻底清洗后,故障现象有所减轻。
整理课件
案 案例2:点火模块工作不良故障。 例 D、检查气路:考虑大众系列轿车节流阀体脏污对怠速及加 分 速工况均有影响,因此将其清洗后进行基本设置,但仍 析 不见成效。接着检查并清洗空气流量计,更换氧传感器
后故障依旧。 E、检查点火系统:火花塞、缸线都正常。 修复:l、4缸火花塞火花较弱。考虑到此车1、4缸共用同
一点火线圈,更换点火线圈N152后,故障彻底排除。 分析:点火模块工作不良造成1、4缸点火能量不足,导致
混合气燃烧状况变差是该故障的根本原因。
整理课件
整理课件
典型点火系统故障诊断
检查ECU :测量输出的IGT信号,拔下点火器连接器,用万用表测量IGT端 的信号电压,起动发动机,万用表读数应为0.5~1V。(示波器、试灯)
整理课件
典型点火系统故障诊断
检查点火器 电源线:12V 搭铁线:0欧姆 信号线:将二极管试灯接于点火器与点火线圈(或搭铁)直间,起动发
式、电磁振荡式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
汽车点火系统常见故障诊断与维修This model paper was revised by the Standardization Office on December 10, 2020汽车点火系统常见故障诊断与维修班级专业汽车技术服务与营销教学系汽车工程系指导老师完成时间年月日至年月日目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)点火系统的分类 (5)点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)点火系统常见故障 (7)点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)主要内容 (9)点火正时的检查与调整 (10)点火器的检修 (12)点火正时的检查与调整 (12)结论 (14)致谢 (15)参考文献 (16)摘要“汽车”这一名词在当今飞速发展的时代,有着举足轻重的位置。
它已经成为了人们生活中的一部分,在我国汽车保有量越来越多,车型也越来越复杂。
尤其是高科技的飞速发展,一些新技术、新材料在汽车上的广泛应用后,给汽车故障诊断与排除增加了一定难度。
在现代汽油发动机中,气缸内的可燃混合气是采用高压电火花点燃的。
为了在气缸中产生高压电火花,必须采用专门的点火装置,即点火系统。
点火质量的高低直接影响发动机的性能,所以,点火系统是发动机最重要的系统之一。
发动机许多常见故障都是点火时刻不准引起的,因此,在实际维修过程中,有很大比例的发动机故障是由于点火系统的故障引起的。
汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。
在汽车维修过程中,点火系统故障率相对较高。
因此,本篇论文通过介绍常见的汽车点火系统故障诊断,并提出修理方法。
汽车点火系统是点燃式发动机为了正常工作,按照各缸点火次序,定时地供给火花塞以足够高能量的高压电(大约15000~30000V),使火花塞产生足够强的火花,点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备,称为发动机点火系。
为了适应发动机的工作,要求点火系能按照发动机的点火次序,在一定的时刻,供给火花塞以足够能量的高压电,使其两极间产生电火花,点燃混合气,使发动机做功。
关键字:火花塞分电器分电器第一章发动机点火系统的发展汽油机点火系统的基本作用是准时给需要点火的气缸提供一个电火花,以点燃可燃混合气。
气缸点火必须按照一定的顺序,根据发动机的转速和负载条件在准时的瞬间进行点火。
所有的汽油机点火系统的工作原理基本相同,即在点火线圈初级电路中的电流突然切断时,次级电路产生很高的电压,是火花塞产生电火花。
早期汽油机汽车点火是由磁电机—一种直流发电机,它也能产生高压电火花。
磁电机与一种比较原始的分电器相连。
适时地将电火花送给需要点火的那个气缸的火花塞。
这些汽车通常没有我们今天所说的电器设备,没有蓄电池、发动机,也没有车身线路。
随着单触点组和单个点火线圈的点火系统问世,以及在汽车上采用蓄电池和起动机之后,汽车电器变得比较简单和便宜了。
蓄电池的电流通过闭合电流初级绕组,当触点打开时,在次级绕组中产生高压电,分电器按点火顺序将高压电适时地分配给需要点的火花塞,这就是我们所说的传统的蓄电池点火系统。
断电器触点式点火系统主要缺点是触点,由于机械和电气方面的原因,容易磨损。
为了消除该系统在电气方面存在的缺点,早期采用触点半导体点火系统。
在这些晶体管化的点火系统中,仅有很小的电流流过触点,此触点仅用来给晶体管发出信号,使其通断点火线圈初级电路中的电流。
有触点电子点火系统,虽然部分解决了触点烧烛的现象,并没有根本消除这一问题,为了彻底解决触点烧烛的现象,于是产生了无触点电子点火系统,它和触点点火系统所起的作用相同。
总的来说,两种点火系统中分电器的作用是相同的,其分火头、分电器盖、高压线和火花塞的工作情况都一样,只不过传统的点火系统有触点,电子点火系统采用传感器加上点火模块。
二者完成的任务相同,即在某一气缸需要点火的瞬时,断开初级绕组的电路,使次级绕组产生并提供高压电。
无论电子点火还是传统的蓄电池点火,都依靠分电器的机械装置来提前或推迟点火时间。
时间久了机械装置就会磨损,这样就会导致点火提前角度不准确,为了解决这个问题,微机控制点火系统应运而生。
微机控制点火系统去掉了分电器中的离心式和真空式点火提前调节装置,发动机的点火正时不是由分电器进行调节,而是由电子控制器来控制。
分电器的唯一任务只是把次级电压从点火线圈配送给火花塞。
第二章点火系统的分类及结构点火系统的分类(1)、传统蓄电池点火系统以蓄电池和发动机为电源,借点火线圈和断电器的作用,将电源提供的6V、12V或24V的低电压直流电转变为高压电,再通过分电器分配到各缸火花塞,使火花塞两电极之间产生电火花,点燃可燃混合气。
(2)、电子点火系统以蓄电池和发动机为电源,借点火线圈和由半导体器件(晶体三极管)组成的点火控制器将电源供给的低电压转变为高电压,再通过分电器分配到各缸火花塞,使火花塞两电极之间产生电火花,点燃可燃混合气。
(3)、微机控制点火系统以蓄电池和发动机为电源,借点火线圈将电源的低压电转变为高压电,再由分电器将高压电分配到各缸火花塞,并由微机控制系统根据各种传感器提供的反映发动机工况的信息,发出点火控制信号,控制点火时刻,点燃可燃混合气。
它还可以取消分电器,由微机控制系统直接将高压电分配给各缸。
(4)、磁电机点火系统由磁电机本身直接产生高压电,不需另设低压电源。
与传统蓄电池点火系统相比,磁电机点火系统在发动机中、高转速范围内,产生的高压电较高,工作可靠。
但在发动机低转速时,产生的高压电较低,不利于发动机启动。
传统点火系统机械式点火系统工作过程是由曲轴带动分电器轴转动,分电器轴上的凸轮转动,使次级触点接通与闭合而产生高压电。
这个点火高压电通过分电器轴上的分火头,根据发动机工作要求按顺序送到各个气缸的上,火花塞发出电火花点燃燃烧室内的气体。
分电器壳体可以手动转动来调节基本的点火提前角(即怠速运转时的点火提前角),同时还有真空提前装置,它根据进气管内真空度的变化提供不同的提前角。
电子点火系统电子点火系统与机械式点火系统完全不同,它有一个点火用电子控制装置,内部有发动机在各种工况下所需的点火控制曲线图(MAP图)。
通过一系列传感器如发动机转速传感器、进气管真空度传感器(发动机负荷传感器)、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态,在MAP图上找出发动机在此工作状态下所需的点火提前角,按此要求进行点火。
然后根据爆震传感器信号对上述点火要求进行修正,使发动机工作在最佳点火时刻。
电子点火系统也有闭环控制与开环控制之分:带有爆震传感器,能根据发动机是否发生爆震及时修正点火提前角的电控系统称为闭环控制系统;不带爆震传感器,点火提前控制仅根据电控单元内设定的程序控制的称为开环控制系统。
点火系统的结构蓄电池点火系统(1)、组成:电源(蓄电池或发电机)、点火线圈、分电器、火花塞、点火开关及控制电路。
(2)、工作原理:起动时:蓄电池正极、起动机火线接柱、起动机短路导电片、点火线圈‘开关’接柱、低压线圈、点火线圈低压接柱、分电器触点、搭铁、蓄电池负极。
(3)、起动后:发电机“电枢”、电流表、点火开关、点火线圈“电源”、热变电阻、点火线圈“开关”、低压线圈、点火线圈低压接柱、分电器触点、搭铁、蓄电池负极。
(4)、高压电路:高压线圈、中央高压线、分火头、分缸、线火塞中心极、火花塞旁电极、搭铁。
(5)、蓄电池点火系的主要元件:点火线圈、分电器、电容器、火花塞、高压线等。
汽油机运行时带动断电器凸轮转动,使断电器不断闭合与断开,在触点闭合式,蓄电池提供电流,电流从蓄电池正极经点火线圈的一次绕阻、断电器触电,返回到蓄电池负极。
电流流经点火线圈的一次绕阻时,铁心中产生一个储能用的强磁场,当断电器触点被顶开时,一次电流迅速衰减以至消失,铁心中的磁通随之减小,而在二次绕阻中就感应出点火所需的高电压。
这一电压由高压线输送到分电器,在由此输送到各个相应的火花塞上,产生电火花。
有触点电子点火系统有触点电子点火系统是用减小触点电流的方法,减小触点火花,改善点火性能的,它是一种半导体辅助点火装置。
它的组成除了与传统点火系统一样的电源、点火开关、分电器、点火线圈、火花塞之外,还在点火线圈初级绕组的电路中,还增加了由三极管VT和电阻、电容等组成的点火控制电路,断电器的触电串联在三极管的基极电路中,控制三极管的导通与截至。
无触点电子点火系统无触点电子点火系统利用传感器代替断电器触电,产生点火信号,控制点火线圈的通断和点火系统的工作,可以克服与初段相关的一切缺点,在国内外汽车上应用十分广泛。
无触点电子点火系统主要由点火信号发生器(传感器)、点火控制器、点火线圈、分电器、火花塞等组成。
第三章点火系统的常见故障诊断及维修点火系统常见故障点火系统是汽油机的主要的一个系统,点火系统工作的情况好坏。
直接影响着发动机的性能,因此具有可靠、准确的点火系统是人们追求的目标。
然而,点火系统随着运行的时间增加,也会出现诸多故障,点火系统的常见故障一般有发动机点火系统的点火时间过早、点火过迟、火花塞故障、发动机回火和放炮、发动机爆震、发动机不能起动、发动机运转不平稳和发动机功率下降、油耗增大、加速不良、点火时间不当、个别缸不点火等。
点火系统故障分析及排除方法(1)、点火时间过早故障维修故障现象: 怠速运转不平稳,易熄火:加速时,发动机有严重的爆燃声。
故障分析:该故障主要是点火正时调整失准或点火角度装配失准所致。
排除方法:连好点火测试仪,调整点火提前角到规定值。
(2)、点火过迟故障维修故障现象:消音器声响沉重、发动机冷却液温度较高、汽车行驶无力。
故障分析:点火角度不正确。
排除方法:调整点火角度至规定值。
(3)、火花塞故障维修故障主要表现为:火花塞积炭、油污和过热等现象。
火花塞积炭:绝缘体端部、电极及火花塞壳常覆盖着一层相当厚的黑灰色粉状柔软的积垢。
火花塞油污:绝缘体端部、电极及火花塞壳覆盖一层机油。
火花塞过热:中心电极融化,绝缘体顶部疏松、松软,绝缘体端大部分呈灰白色硬皮。
火花塞出现积炭、油污和过热时,查明原因,及时更换清理。
(4)、发动机回火和放炮故障维修如果发动机既有回火又有放炮声,且十分严重,则多属分缸高压线插错引起的。
如果现象不严重,却断续发生,似有规律,则多属分电器盖有裂纹,使缸间窜火造成的。
点火提前角偏离正确位置过多时,也会引起回火或排气管放炮。
(5)、发动机爆震和过热维修发动机在大负荷中等转速时最容易出现爆震。
在使用燃油牌号正确的情况下,爆震现象多数是因为点火提前角过大造成的。
在爆震情况下,发动机会迅速升温。
另一方面,点火提前角过于落后,点火过迟,发动机温度也会过高。
