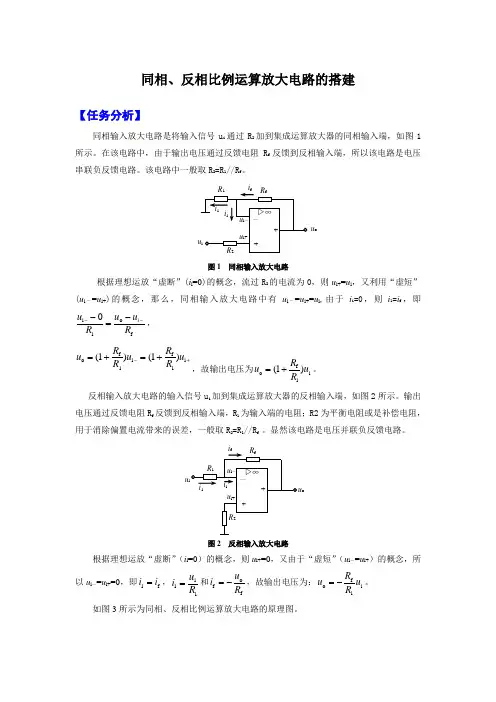

同相、反相比例运算放大电路的搭建【任务分析】同相输入放大电路是将输入信号u i 通过R 2加到集成运算放大器的同相输入端，如图1所示。

在该电路中，由于输出电压通过反馈电阻R f 反馈到反相输入端，所以该电路是电压串联负反馈电路。

该电路中一般取R 2=R 1//R f 。

图1 同相输入放大电路根据理想运放“虚断”(i i =0)的概念，流过R 2的电流为0，则u i+=u i ，又利用“虚短”(u i －=u i+)的概念，那么，同相输入放大电路中有u i －=u i+=u i ,由于i i =0，则i 1=i f ，即fo 1i 0R u u R u i ---=-， +-+=+=i 1f i 1f o )1()1(u R Ru R R u ，故输出电压为i 1fo )1(u R R u +=。

反相输入放大电路的输入信号u i 加到集成运算放大器的反相输入端，如图2所示。

输出电压通过反馈电阻R f 反馈到反相输入端，R 1为输入端的电阻；R2为平衡电阻或是补偿电阻，用于消除偏置电流带来的误差，一般取R 2=R 1//R f 。

显然该电路是电压并联负反馈电路。

图2 反相输入放大电路根据理想运放“虚断”（i i =0）的概念，则u i+=0，又由于“虚短”（u i －=u i+）的概念，所以u i －=u i+=0，即f 1i i =，1i1R u i =和f o f R u i -=，故输出电压为：i 1f o u R R u -=。

如图3所示为同相、反相比例运算放大电路的原理图。

u ou o图3 同相、反相比例运算放大电路原理图该电路中主要元件的作用为：LM358是集成运算放大器是构成运算放大电路的核心。

R7、R3、R4与LM358中的一个运算放大器构成一个反相比例运算放大器，R5、R6、R8与LM358中的另一个运算放大器构成一个同相比例运算放大器。

给U in2输入信号时，U out2得到一个反相的放大信号，给U in1输入信号时，U out1得到一个同相的放大信号。
