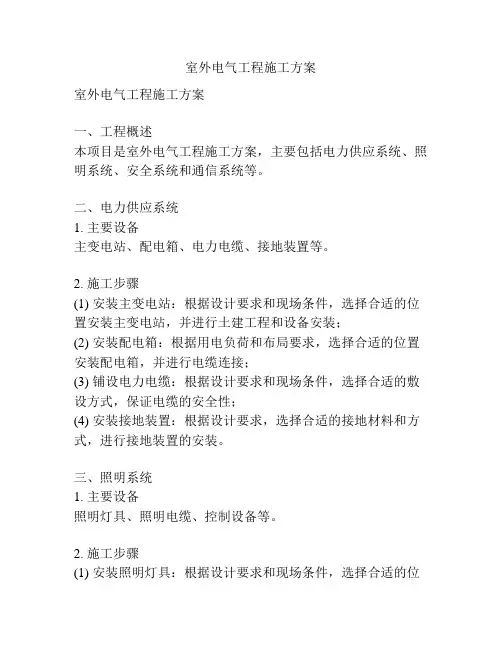

室外电气工程施工方案室外电气工程施工方案一、工程概述本项目是室外电气工程施工方案,主要包括电力供应系统、照明系统、安全系统和通信系统等。
二、电力供应系统1. 主要设备主变电站、配电箱、电力电缆、接地装置等。
2. 施工步骤(1) 安装主变电站:根据设计要求和现场条件,选择合适的位置安装主变电站,并进行土建工程和设备安装;(2) 安装配电箱:根据用电负荷和布局要求,选择合适的位置安装配电箱,并进行电缆连接;(3) 铺设电力电缆:根据设计要求和现场条件,选择合适的敷设方式,保证电缆的安全性;(4) 安装接地装置:根据设计要求,选择合适的接地材料和方式,进行接地装置的安装。
三、照明系统1. 主要设备照明灯具、照明电缆、控制设备等。
2. 施工步骤(1) 安装照明灯具:根据设计要求和现场条件,选择合适的位置安装照明灯具,并进行电缆连接;(2) 铺设照明电缆:根据设计要求和现场条件,选择合适的敷设方式,保证电缆的安全性;(3) 安装控制设备:根据设计要求,选择合适的控制设备,进行安装和调试。
四、安全系统1. 主要设备监控摄像头、报警器材、电缆等。
2. 施工步骤(1) 安装监控摄像头:根据设计要求和现场条件,选择合适的位置安装监控摄像头,并进行电缆连接;(2) 安装报警器材:根据设计要求和现场条件,选择合适的位置安装报警器材,并进行电缆连接;(3) 铺设安全系统电缆:根据设计要求和现场条件,选择合适的敷设方式,保证电缆的安全性。
五、通信系统1. 主要设备电话线路、网络线路、终端设备等。
2. 施工步骤(1) 铺设电话线路和网络线路:根据设计要求和现场条件,选择合适的敷设方式,保证线路的质量;(2) 安装终端设备:根据设计要求和现场条件,选择合适的位置安装终端设备,并进行连接和调试。
六、安全措施在施工过程中,要按照相关的安全操作规范进行作业,保证施工人员的人身安全。
同时,要做好设备的防护和绝缘措施,确保设备的电气安全。
室外照明工程施工方案
室外照明工程施工方案1、施工要求:1)应按规定的施工及施工规范、质量评定标准进行施工。
2)电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时做好防预埋管堵塞的工作。
3)路灯安装,电气系统穿电缆,控制柜安装,系统调试,通电实验。
2、各工序流程及主要施工方法1)工序流程:施工中采用以下流程:定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收3、施工方法①定灯位:按照施工图及现场情况,以设计灯位间距为基准确定路灯安装位置。
②挖沟及埋管:按照施工图纸开挖电缆管预埋沟,预埋相应的电缆管。
③浇注路灯基础浇注:按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑,④电缆敷设:A、电缆型号应符合设计要求,排列整齐,无机械损伤,标志牌齐全、正确清晰;B、电缆的固定、间距、弯曲半径应符合规定;C、缆接头良好,绝缘应符合规定;D、电缆沟应符合要求,沟内无杂物;E、护管的连接、防腐应符合规定。
⑤路灯安装:路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿础并应超出基础平面30~50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与地面平行,紧固后目测应无歪斜。
灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定:在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于200mm。
路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理,各种螺母紧固,宜加垫片和弹簧垫。
紧固后螺出螺母不得少于两个螺距。

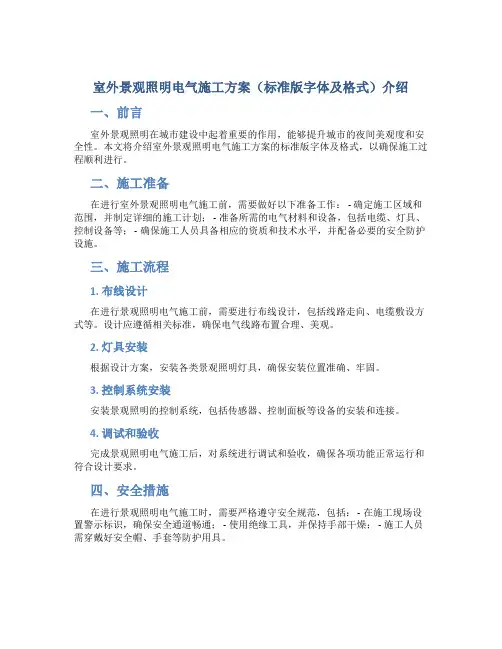

室外景观照明电气施工方案(标准版字体及格式)介绍
室外景观照明电气施工方案(标准版字体及格式)介绍一、前言室外景观照明在城市建设中起着重要的作用,能够提升城市的夜间美观度和安全性。
本文将介绍室外景观照明电气施工方案的标准版字体及格式,以确保施工过程顺利进行。
二、施工准备在进行室外景观照明电气施工前,需要做好以下准备工作: - 确定施工区域和范围,并制定详细的施工计划; - 准备所需的电气材料和设备,包括电缆、灯具、控制设备等; - 确保施工人员具备相应的资质和技术水平,并配备必要的安全防护设施。
三、施工流程1. 布线设计在进行景观照明电气施工前,需要进行布线设计,包括线路走向、电缆敷设方式等。
设计应遵循相关标准,确保电气线路布置合理、美观。
2. 灯具安装根据设计方案,安装各类景观照明灯具,确保安装位置准确、牢固。
3. 控制系统安装安装景观照明的控制系统,包括传感器、控制面板等设备的安装和连接。
4. 调试和验收完成景观照明电气施工后,对系统进行调试和验收,确保各项功能正常运行和符合设计要求。
四、安全措施在进行景观照明电气施工时,需要严格遵守安全规范,包括: - 在施工现场设置警示标识,确保安全通道畅通; - 使用绝缘工具,并保持手部干燥; - 施工人员需穿戴好安全帽、手套等防护用具。
五、施工质量要求景观照明电气施工完成后,需要进行质量检查,以确保施工质量达到标准要求。
具体要求包括: - 线路连接牢固,无短路、漏电等问题; - 灯具安装位置准确,光线均匀、柔和。
六、总结室外景观照明电气施工是城市建设中不可或缺的一部分,合理的施工方案和标准化的操作流程至关重要。
通过本文对室外景观照明电气施工方案的介绍,希望能够为相关施工人员提供参考,确保照明系统的顺利建设和运行。
室外电气工程施工方案百度

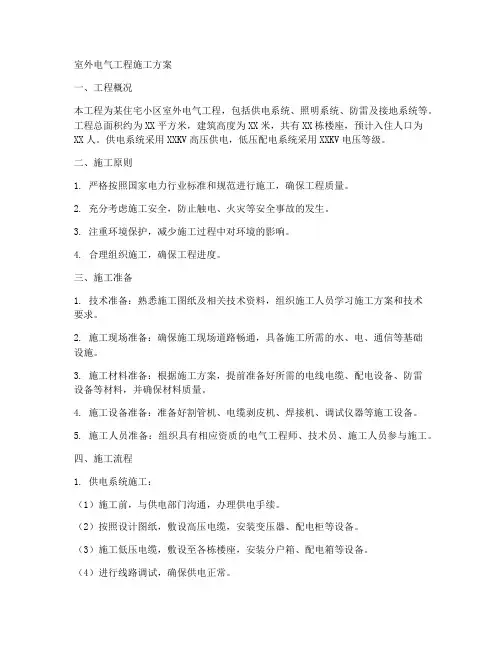

室外电气工程施工方案一、工程概况本工程为某住宅小区室外电气工程,包括供电系统、照明系统、防雷及接地系统等。
工程总面积约为XX平方米,建筑高度为XX米,共有XX栋楼座,预计入住人口为XX人。
供电系统采用XXKV高压供电,低压配电系统采用XXKV电压等级。
二、施工原则1. 严格按照国家电力行业标准和规范进行施工,确保工程质量。
2. 充分考虑施工安全,防止触电、火灾等安全事故的发生。
3. 注重环境保护,减少施工过程中对环境的影响。
4. 合理组织施工,确保工程进度。
三、施工准备1. 技术准备:熟悉施工图纸及相关技术资料,组织施工人员学习施工方案和技术要求。
2. 施工现场准备:确保施工现场道路畅通,具备施工所需的水、电、通信等基础设施。
3. 施工材料准备:根据施工方案,提前准备好所需的电线电缆、配电设备、防雷设备等材料,并确保材料质量。
4. 施工设备准备:准备好割管机、电缆剥皮机、焊接机、调试仪器等施工设备。
5. 施工人员准备:组织具有相应资质的电气工程师、技术员、施工人员参与施工。
四、施工流程1. 供电系统施工:(1)施工前,与供电部门沟通,办理供电手续。
(2)按照设计图纸,敷设高压电缆,安装变压器、配电柜等设备。
(3)施工低压电缆,敷设至各栋楼座,安装分户箱、配电箱等设备。
(4)进行线路调试,确保供电正常。
2. 照明系统施工:(1)根据设计图纸,安装路灯、庭院灯、草坪灯等照明设备。
(2)敷设照明电缆,连接各照明设备。
(3)进行照明系统调试,确保照明效果。
3. 防雷及接地系统施工:(1)根据设计图纸,安装避雷针、避雷带等防雷设备。
(2)敷设接地电缆,连接接地体。
(3)进行接地系统调试,确保接地电阻符合要求。
五、施工质量控制1. 严格把控材料质量,确保施工所用材料符合国家电力行业标准。
2. 施工过程中,严格执行施工方案和技术要求,确保工程质量。
3. 加强施工过程监督,对施工过程中的质量问题及时整改。
4. 施工完成后,组织验收,确保工程质量达到预期目标。
室外总体电气安装施工方案
一、工程概况本工程位于XX市XX区,占地面积XX平方米,总建筑面积XX平方米。
工程包括室外照明、室外动力、室外通信、室外消防等电气安装工程。
二、施工组织与管理1. 施工组织机构成立电气安装项目部,负责室外总体电气安装工程的施工组织、管理和协调工作。
2. 施工人员施工人员应具备相应的电气安装资质,持证上岗。
施工前进行技术培训和安全教育。
3. 施工进度根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
三、施工准备1. 施工图纸及资料熟悉施工图纸,了解设计意图,确保施工质量。
收集相关电气安装规范、标准、规程等资料。
2. 材料设备根据设计要求,采购合格的电气材料、设备,并验收合格。
3. 施工机械配置必要的施工机械,如电动工具、电缆敷设机、吊车等。
四、施工工艺及方法1. 室外照明(1)电缆敷设:采用直埋敷设,电缆埋设深度不小于0.7米,与其他地下管线保持规定距离。
(2)灯具安装:根据设计要求,安装室外照明灯具,确保安装牢固、位置准确。
2. 室外动力(1)电缆敷设:采用直埋敷设,电缆埋设深度不小于0.7米,与其他地下管线保持规定距离。
(2)配电箱安装:根据设计要求,安装室外配电箱,确保安装牢固、位置准确。
3. 室外通信(1)电缆敷设:采用直埋敷设,电缆埋设深度不小于0.7米,与其他地下管线保持规定距离。
(2)通信设备安装:根据设计要求,安装室外通信设备,确保安装牢固、位置准确。
4. 室外消防(1)电缆敷设:采用直埋敷设,电缆埋设深度不小于0.7米,与其他地下管线保持规定距离。
(2)消防设备安装:根据设计要求,安装室外消防设备,确保安装牢固、位置准确。
五、施工质量控制1. 严格执行国家和行业相关规范、标准,确保施工质量。
2. 加强施工过程中的质量控制,严格执行“三检制”(自检、互检、专检)。
3. 对关键工序和隐蔽工程进行严格验收,确保工程质量。
六、安全文明施工1. 严格执行国家和地方有关安全生产的法律法规,确保施工安全。
室外电气照明施工方案

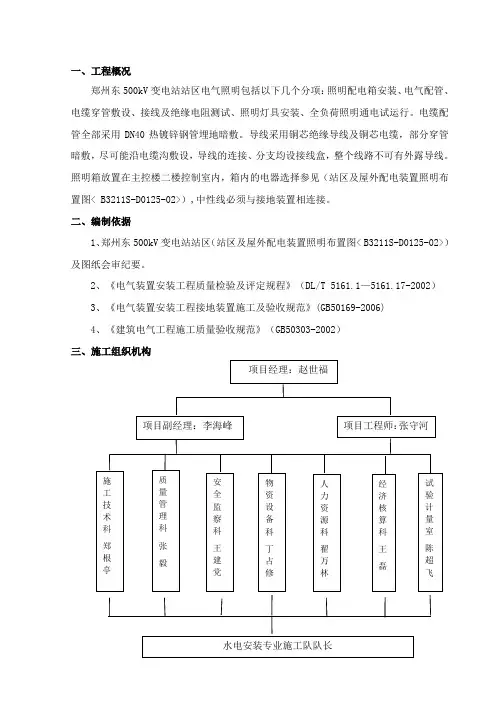

一、工程概况郑州东500kV变电站站区电气照明包括以下几个分项:照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、全负荷照明通电试运行。
电缆配管全部采用DN40热镀锌钢管埋地暗敷。
导线采用铜芯绝缘导线及铜芯电缆,部分穿管暗敷,尽可能沿电缆沟敷设,导线的连接、分支均设接线盒,整个线路不可有外露导线。
照明箱放置在主控楼二楼控制室内,箱内的电器选择参见(站区及屋外配电装置照明布置图< B3211S-D0125-02>),中性线必须与接地装置相连接。
二、编制依据1、郑州东500kV变电站站区(站区及屋外配电装置照明布置图< B3211S-D0125-02>)及图纸会审纪要。
2、《电气装置安装工程质量检验及评定规程》(DL/T 5161.1—5161.17-2002)3、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)4、《建筑电气工程施工质量验收规范》(GB50303-2002)三、施工组织机构四、工程质量、进度及安全文明施工目标1、工程质量目标1.1工程质量优良,实现工程“零缺陷”移交,达标投产,确保国网优质工程,创鲁班奖。
1.2建筑工程:分项及分部工程合格率为 100%,单位工程优良率100%,观感得分率≥95%(国标:90%);安装工程:分项及分部工程合格率为 100%,单位工程优良率为 100%。
示范工艺推广应用率90%以上。
建筑工程外观及电气安装工艺优良,工程一次启动成功。
2、工程进度目标:根据厂区道路施工进度而定,保证不影响整体施工进度计划,在工程指定时间完成目标。
3、安全文明施工目标3.1消灭轻伤,杜绝人身伤、亡事故,事故频率零目标.。
3.2杜绝重大生产性交通事故。
3.3杜绝重大火灾事故,杜绝各种习惯性违章。
五、施工部署1、技术准备1.1认真学习施工图纸、《图纸会审纪要》和施工方案,领会设计意图,明确施工工艺和技术质量要求,并做好技术交底和安全交底工作。
室外电气照明施工方案
一、工程概况郑州东500kV变电站站区电气照明包括以下几个分项:照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、全负荷照明通电试运行。
电缆配管全部采用DN40热镀锌钢管埋地暗敷。
导线采用铜芯绝缘导线及铜芯电缆,部分穿管暗敷,尽可能沿电缆沟敷设,导线的连接、分支均设接线盒,整个线路不可有外露导线.照明箱放置在主控楼二楼控制室内,箱内的电器选择参见(站区及屋外配电装置照明布置图〈 B3211S—D0125—02>),中性线必须与接地装置相连接。
二、编制依据1、郑州东500kV变电站站区(站区及屋外配电装置照明布置图< B3211S-D0125-02>)及图纸会审纪要。
2、《电气装置安装工程质量检验及评定规程》(DL/T 5161。
1—5161。
17—2002)3、《电气装置安装工程接地装置施工及验收规范》(GB50169—2006)4、《建筑电气工程施工质量验收规范》(GB50303—2002)三、施工组织机构1。
1工程质量优良,实现工程“零缺陷”移交,达标投产,确保国网优质工程,创鲁班奖。
1.2建筑工程:分项及分部工程合格率为 100%,单位工程优良率100%,观感得分率≥95%(国标:90%);安装工程:分项及分部工程合格率为 100%,单位工程优良率为 100%。
示范工艺推广应用率90%以上。
建筑工程外观及电气安装工艺优良,工程一次启动成功.2、工程进度目标:根据厂区道路施工进度而定,保证不影响整体施工进度计划,在工程指定时间完成目标.3、安全文明施工目标3。
1消灭轻伤,杜绝人身伤、亡事故,事故频率零目标。
3。
2杜绝重大生产性交通事故.3.3杜绝重大火灾事故,杜绝各种习惯性违章。
五、施工部署1、技术准备1。
1认真学习施工图纸、《图纸会审纪要》和施工方案,领会设计意图,明确施工工艺和技术质量要求,并做好技术交底和安全交底工作。
1.2根据施工图纸施工工艺和施工图预算,做好备料工作,制定材料进场计划,做到早用的先进场,晚用的后进场,尽量少占用施工场地,并对进场材料合理堆放和贮存。
室外电气工程施工方案
4.严格按照环保要求进行施工,减少噪声、扬尘等污染。
5.施工结束后,及时清理现场,确保环境整洁。
七、质量保证措施
1.严格把控材料、设备质量,确保符合国家标准。
2.加强施工过程质量控制,严格执行设计规范和验收标准。
3.提高施工人员专业技能,保证施工质量。
4.减少对周边环境的影响,实现绿色施工。
三、施工内容
1.电缆线路敷设及附件安装。
2.变压器、配电柜等电气设备安装与调试。
3.避雷针、接地网等防雷设施的施工。
4.照明及动力设备安装与调试。
5.电气设备防护及防腐处理。
四、施工准备
1.收集工程相关资料,包括设计图纸、技术规范、验收标准等。
2.组织施工人员进行技术培训,掌握施工工艺及安全操作规程。
5.施工结束后,及时清理现场,确保环境整洁。
七、质量保证措施
1.严格把控材料、设备质量,确保符合国家标准。
2.加强施工过程质量控制,严格执行设计规范和验收标准。
3.施工人员应具备相应的专业技能,提高施工质量。
4.做好施工记录,为质量追溯提供依据。
5.定期对施工质量进行检查、评定,确保工程质量优良。
八、施工进度计划
室外电气工程施工方案
第1篇
室外电气工程施工方案
一、项目背景
随着我国经济的快速发展,城乡建设用电需求不断增长,室外电气工程在基础设施中的作用日益凸显。为确保电力设施安全、可靠、高效运行,满足人民群众日益增长的用电需求,现就室外电气工程施工制定如下方案。
二、施工目标
1.确保施工质量,满足设计规范和验收标准。
3.准备施工所需材料、设备、工具,确保质量合格、性能稳定。
室外电气照明安装施工方案
一、编制依据1. 《建筑电气工程施工及验收规范》(GB 50257-2010)2. 《室外照明设计规范》(GB 50034-2013)3. 《城市照明设计规范》(CJJ 45-2015)4. 本项目设计图纸及相关技术文件5. 施工现场实际情况二、工程概况1. 工程名称:室外电气照明安装工程2. 工程地点:某市某区某小区3. 工程规模:小区内道路、广场、停车场等区域的照明设施安装4. 工程内容:室外照明线路敷设、灯具安装、控制箱安装、电缆桥架安装等三、施工部署1. 施工准备(1)熟悉设计图纸,了解工程概况及施工要求;(2)编制施工组织设计,明确施工工艺流程;(3)组织施工人员培训,提高施工技能;(4)准备施工材料、设备、工具等。
2. 施工进度安排(1)施工准备阶段:5天;(2)线路敷设阶段:10天;(3)灯具安装阶段:15天;(4)控制箱安装阶段:5天;(5)电缆桥架安装阶段:3天;(6)验收阶段:3天。
四、施工方法及工艺1. 线路敷设(1)根据设计图纸,确定线路走向,开挖沟槽;(2)敷设电缆,采用直埋法,埋深符合规范要求;(3)电缆敷设后,回填土并夯实。
2. 灯具安装(1)根据设计要求,选择合适的灯具;(2)灯具安装位置应符合设计图纸要求;(3)灯具安装牢固,接线正确,绝缘良好;(4)安装完毕后,进行试灯,确保照明效果。
3. 控制箱安装(1)根据设计图纸,确定控制箱安装位置;(2)控制箱安装牢固,接线正确,绝缘良好;(3)安装完毕后,进行试运行,确保控制功能正常。
4. 电缆桥架安装(1)根据设计图纸,确定电缆桥架安装位置;(2)电缆桥架安装牢固,连接可靠;(3)电缆桥架敷设完毕后,进行电缆敷设。
五、质量控制措施1. 施工前,对施工人员进行技术交底,确保施工人员了解施工工艺及质量要求;2. 严格控制施工材料、设备、工具的质量,确保符合设计要求;3. 施工过程中,严格执行施工工艺流程,确保施工质量;4. 定期对施工质量进行检查,发现问题及时整改;5. 施工完成后,进行自检、互检、专检,确保工程质量符合要求。
电气照明灯具安装专项施工方案
电气照明灯具安装专项施工方案一、施工准备在进行电气照明灯具安装之前,需要做好以下准备工作: - 组织施工人员:安排具有相关电气施工经验的人员进行安装工作,确保施工质量。
- 确定安装位置:根据设计图纸确定灯具的安装位置,确保符合设计要求。
- 检查材料工具:检查所需的灯具、电缆、接线端子等材料,确保完整无损。
同时准备好电气工具和安全防护用具。
- 划分施工区域:在施工现场划分施工区域,并设置安全警示标识,确保施工安全。
二、安装步骤1. 布线安装•首先确定主干线路的敷设路径,保证线路布置整齐、美观。
•然后依据设计要求,在吊顶内拉设支路线路,注意线路的敷设应有效避免干扰其他设备。
•最后将线缆引入电源盒,接入主干线路。
2. 灯具安装•根据设计要求,确定各灯具的安装位置,考虑灯具照度、光线范围等因素。
•安装吊灯时,需注意吊杆固定、电源连接等细节,确保吊灯安装稳固。
•安装壁灯或筒灯时,要保证安装位置垂直水平,避免安装不当造成灯具歪斜或摇晃。
3. 电路连接•根据设计图纸连接各灯具的电源线,确保连接正确无误。
•使用绝缘胶布将接头绝缘包裹,确保电路安全可靠。
•将灯具的金属外壳接地,以确保人身安全。
三、验收及调试1. 灯具验收•检查各灯具的安装位置和连接是否符合设计要求。
•开关电源,检查灯具是否正常工作,调整灯具光照方向和亮度。
•检查灯具的固定情况,确保没有松动。
2. 电路调试•使用电压表检测各电路的电压情况,确保电路连接正确。
•确认灯具的开关控制和调光功能正常。
•测试灯具和开关的配合性,确保操作灵活便捷。
四、施工注意事项•施工中严禁使用老化、破损的电线电缆或配件,确保安全可靠。
•施工人员需佩戴好安全帽、手套等个人防护用具,注意施工现场安全。
•施工过程中应保持施工区域整洁,避免材料堆放造成意外伤害。
•如有任何施工问题或困难,应及时向项目负责人或设计师汇报,共同解决。
五、总结电气照明灯具安装是工程施工中的重要环节,准确的施工方案和严格的施工流程是保证工程质量和安全的关键。
室外强电施工方案
室外强电施工方案室外强电施工方案强电施工是指用于供电、照明、通信、监控等高电压设备的电气设备施工方案。
室外强电施工方案需要考虑到环境条件以及安全要求,确保施工过程安全可靠。
一、施工前准备1.确定施工范围和工期:明确施工范围,包括强电线路布置、开关箱位置、设备安装位置等。
根据项目要求确定施工工期。
2.施工材料准备:根据施工范围和设计要求准备所需的电缆、电线、电源插头等材料。
3.施工人员培训:对施工人员进行相关培训,使其具备必要的专业知识和技能。
二、施工流程1.临时配电:在施工期间,要确保施工现场有稳定可靠的电源供应。
根据需要设置临时配电箱,以满足施工现场的电力需求。
2.强电线路布置:根据设计要求,将强电线路铺设在指定位置。
对于埋地线路,需要施工人员具备钢筋焊接和土方工程的相关技能。
3.设备安装:根据施工图纸和设备说明书安装强电设备。
在安装过程中,要注意设备的可靠固定和接地,确保施工完成后设备运行稳定。
4.电气连接:根据施工图纸和相关电气标准进行各种电气接线,包括接地、导线连接、接头等。
5.设备调试:在所有电气连接完成后,对设备进行必要的调试和检测,确保设备正常工作。
三、安全措施1.安全防护:施工现场应设置警示标志和安全防护栏杆,保持施工区域的整洁和无障碍通行。
2.防止触电:施工人员应穿戴绝缘手套、绝缘鞋等个人防护装备,严禁施工人员直接接触裸露的强电线路。
3.防雷措施:对于户外设备,应根据相关电气标准进行防雷处理,安装避雷装置及接地装置。
4.施工现场检查:定期巡视施工现场,确保施工过程中没有安全隐患,并及时进行整改措施。
5.施工人员教育:加强施工人员的安全意识教育,提高他们的自我保护意识。
四、施工验收强电施工完成后,需要进行验收,确保施工质量和安全可靠。
验收内容包括强电线路的导通测试、设备的运行测试、接地电阻测试等。
综上所述,室外强电施工方案需要充分考虑到环境条件和安全要求,采取相应的措施确保施工过程安全可靠。
室外照明工程施工方案百度
摘要:本方案针对室外照明工程,详细阐述了工程前期准备、施工工艺流程、质量控制、安全管理及后期维护等方面的内容,旨在确保工程顺利进行,达到预期效果。
一、工程前期准备1. 工程设计:根据现场实际情况,设计合理的照明方案,包括灯具选型、布线方式、照明控制等。
2. 材料设备:根据设计方案,选购符合国家标准的灯具、电线电缆、开关等材料设备。
3. 施工队伍:组建一支具有丰富经验的施工队伍,进行现场施工。
4. 施工现场:做好施工现场的布置,确保施工顺利进行。
二、施工工艺流程1. 施工测量:根据设计图纸,进行现场放线,确保灯具安装位置准确。
2. 灯具安装:按照设计要求,将灯具固定在预定的位置,确保安装牢固。
3. 线路敷设:按照设计图纸,敷设线路,确保线路走向合理、安全。
4. 接线:按照电气规范,将灯具与线路进行接线,确保接线正确、牢固。
5. 照明控制:根据设计要求,安装照明控制系统,实现智能控制。
6. 工程验收:完成施工后,进行工程验收,确保工程质量。
三、质量控制1. 材料设备:选用符合国家标准的材料设备,确保工程质量。
2. 施工工艺:严格按照施工规范和操作规程进行施工,确保施工质量。
3. 工程验收:对完成的工程进行验收,确保工程质量达到设计要求。
四、安全管理1. 施工现场:做好施工现场的安全防护措施,确保施工人员安全。
2. 电气安全:严格按照电气规范进行施工,确保电气安全。
3. 防火安全:做好施工现场的防火措施,确保施工安全。
五、后期维护1. 工程交付:完成施工后,将工程交付给业主,提供使用说明。
2. 定期检查:对室外照明设施进行定期检查,发现问题及时处理。
3. 维护保养:根据实际情况,对室外照明设施进行维护保养,确保设施正常运行。
总结:室外照明工程施工方案涉及多个方面,包括工程前期准备、施工工艺流程、质量控制、安全管理及后期维护等。
通过精心组织、合理安排,确保工程顺利进行,达到预期效果。
室外电气工程施工方案
室外电气工程施工方案一、工程概述室外电气工程是指在建筑物、场馆等户外环境中进行的电气设备安装、布线和配电等工作。
本工程施工方案旨在对室外电气工程的施工作业进行规划和安排,确保工程质量和安全。
本工程主要包括以下几个方面的工作:室外电缆敷设、照明设备安装、地网系统建设以及配电系统的布置等。
二、施工准备1.招募合适的人员:根据工程需要,招募具有相关经验和资质的电气工程师、技术人员和施工人员。
2.购买所需材料:根据工程设计和施工计划,采购所需电缆、照明设备、配电箱等材料和设备。
3.准备施工机具:准备好敷设电缆所需的挖掘机、压桩机等机具,以及安装照明设备所需的吊篮、脚手架等工具。
三、施工流程1.总体规划:根据施工图纸和设计方案,确定电缆敷设的路径、照明设备的数量和位置,以及地网系统和配电系统的布置。
2.电缆敷设:根据设计方案,选择合适的敷设方式(地下敷设或架空敷设),使用挖掘机或压桩机进行开挖或打桩工作,然后将电缆敷设在管道或电缆槽中,并进行固定和接线等工作。
3.照明设备安装:根据设计方案,选择合适的照明设备(灯具、投光灯等),使用吊篮或脚手架进行安装,然后进行电气接线和调试等工作。
4.地网系统建设:根据设计方案,选择合适的地网材料和建设方式,进行地网的铺设和焊接,确保地网系统的接地效果和安全性。
5.配电系统布置:根据设计方案,选择合适的配电箱和设备,进行配电系统的布置和接线等工作,确保电能的稳定供应和安全使用。
四、施工安全措施1.施工区域划分:将施工现场进行划分,设置警示标识,确保施工区域与普通人员通道分离,以防止施工人员和他人的不必要的接触。
2.施工人员装备:施工人员必须穿戴好安全帽、防护服和防滑鞋等个人防护用具,以防止意外事故的发生。
3.施工机具操作:施工人员必须按照操作规程进行机具的操作,严禁擅自更改机具的参数和使用方法,确保机具操作的安全和稳定。
4.电线电缆绝缘:电线电缆的绝缘工作必须符合相关标准和规范,确保电路的安全性和可靠性,防止漏电和火灾的发生。
室外照明施工技术方案
室外照明施工技术方案室外照明工程是指对建筑物、广场、公园等室外空间进行照明设计、照明安装等的工程项目。
室外照明设计不仅要满足照明需要,而且需要考虑节能、环保等诸多因素,因此,在室外照明工程施工中,需要有一个详细的技术方案来指导施工。
下面,我们来介绍一下室外照明施工技术方案的具体内容。
一、室外照明工程前期准备1.1 现场测量首先,需要进行现场测量,确认建筑物、广场、公园等外部空间的实际大小、形状等参数,以及周围建筑物、道路、树木等在照明设计中需要考虑的因素。
1.2 照明设计根据现场测量结果,进行照明设计,包括光源选择、灯具安装位置、光线散布范围等设计方案,同时需要对照明灯具进行模拟仿真,从而确定最佳的照明方案。
1.3 设计报告制作并提交设计报告,报告中包括照明设计方案、光源选择、灯具安装位置、光线散布范围、施工计划、材料清单、人员配备等内容。
二、室外照明工程施工流程2.1 施工前准备①安排工程人员,确保足够的工作人员和必要的设备、工具等。
②交底与分工,明确每个人的工作职责和任务。
③确认现场危险区域和安全措施。
④按照照明设计方案建立施工方案,并制定施工计划。
2.2 安装工作①安装灯杆。
灯杆的安装应符合设计要求,混凝土灯杆应根据地质情况选用适当的基础,钢管灯杆应采用焊接、螺栓连接等方式固定,充分保证灯杆的稳定性。
②安装灯具。
根据设计要求,安装灯具,注意光线的散布范围和面积,确保安装位置合理。
③空中线路架设。
对于空中线路的架设,需要根据设计要求选择合适的材料和方式,确保线路牢固、安全。
2.3 硬质装修进行硬质装修,包括安装灯杆基础和灯具,同时在灯杆周围进行倒灰、地面硬化等工作,保持施工区域整洁。
2.4 软装修根据设计要求,进行软装修,包括灯光的布光、设置光环境等,同时加强环境美化的工作,如绿化、铺装、园艺等。
2.5 电气安装进行电气安装,包括电缆敷设、接线、照明设备的电气安装等。
三、室外照明工程的质量控制3.1 安全措施在施工区域进行安全措施,确保工作人员的安全,如定期检查安全设备、设立警告标志、定期进行现场检查等。
室外灯安装工程施工方案
一、工程概况1. 工程名称:某小区室外灯安装工程2. 工程地点:某市某小区3. 工程内容:小区内道路、广场、停车场等室外区域的照明灯具安装,包括路灯、庭院灯、草坪灯等。
4. 工期要求:合同计划工期为30日历天,计划于2023年3月25日进场施工,2023年4月25日完成。
5. 质量标准:达到国家、行业和地方现行标准、规范要求,工程质量等级为合格,并满足业主要求。
二、施工方案编制依据及采用的技术规范1. 《建筑电气工程施工质量验收规范》(GB 50303-2002)2. 《室外照明设计规范》(GB 50034-2004)3. 《电气装置安装工程电气设备交接试验标准》(GB 50150-2006)4. 《电气装置安装工程接地装置施工及验收规范》(GB 50169-2012)三、施工准备及安装1. 施工准备(1)技术准备:组织施工人员进行技术交底,熟悉工程图纸和施工规范,确保施工质量。
(2)材料准备:按照设计要求,准备各类照明灯具、电缆、支架、基础等材料。
(3)施工工具准备:准备电缆剪、剥线钳、扳手、电焊机、梯子等施工工具。
2. 施工安装(1)基础施工:根据设计图纸,在安装位置开挖基坑,做好排水、基础处理等工作。
(2)支架安装:根据设计图纸,安装支架,确保支架稳固、水平、垂直。
(3)灯具安装:将灯具固定在支架上,确保灯具安装牢固、美观。
(4)电缆敷设:按照设计要求,敷设电缆,确保电缆排列整齐、无交叉。
(5)接地施工:按照规范要求,做好接地施工,确保接地电阻符合要求。
(6)电气连接:将灯具、电缆等设备进行电气连接,确保连接牢固、可靠。
(7)调试与验收:完成安装后,进行调试和验收,确保工程符合设计要求。
四、施工安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 高处作业时,必须使用安全绳、安全网等防护措施。
3. 施工现场设置警示标志,确保人员安全。
4. 施工用电设备必须符合安全规范,做好接地保护。
室外照明施工技术方案
室外照明施工技术方案一、前期施工准备1.调查勘察:为了建立有效的照明施工方案,首先需要对施工区域进行详细的调查勘察,包括地形状况、现有照明设施、用电情况等。
通过调查勘察,确定施工的具体要求和可行性。
2.设计方案:根据调查勘察结果,制定详细的设计方案。
设计方案应包括照明设施的布局、灯具种类、功率要求、供电系统的设计、照明效果等。
设计方案需要满足施工需求,同时保证节能环保、经济合理。
3.材料采购:根据设计方案,确定所需的照明设施和耗材,并进行采购。
在采购过程中,需要考虑材料的质量、价位和供货周期,确保施工进度的顺利进行。
二、施工流程1.建立施工团队:根据施工方案的要求,组建专业的照明施工团队。
团队成员应具备相关的技术知识和经验,能够熟练操作各种照明设施,并具备解决施工现场问题的能力。
2.施工标志标线:在施工现场进行标志标线的工作,确保施工区域的安全和整洁。
3.安装照明设施:根据设计方案,按照施工顺序安装各种照明设施。
在安装过程中,要注意安全操作,保证施工质量和进度。
4.配电系统建设:根据设计方案,建设配电系统。
配电系统需要满足照明设施的功率需求,并保证电力供应的稳定和安全。
5.线路布线:根据设计方案,进行线路的布线工作。
布线需要考虑线路的长度、负载情况和绝缘要求,确保电力传输的稳定和安全。
6.调试照明设施:在安装完成后,进行照明设施的调试工作。
调试过程需要检查照明设施的亮度、发光效果、色温等,确保施工达到预期效果。
7.检测验收:在施工完成后,进行照明设施的检测验收。
验收需要检查照明设施的功率、灯光均匀度、照度等指标,确保施工符合相关标准和规范。
三、技术要点1.灯具选型:根据室外环境的特点,选择耐用、防水防尘、抗腐蚀的灯具。
同时,根据照明效果的要求,选择合适的灯具类型,如草坪灯、景观灯、路灯等。
2.光源选择:根据照明需求和节能要求,选择高效、节能的光源,如LED光源。
LED光源具有寿命长、亮度高、节能等特点,适合室外照明需求。
室外照明施工方案(3篇)
第1篇一、工程概述本室外照明工程旨在为某商业广场提供高效、节能、安全的照明解决方案。
工程内容包括广场主道路、停车场、商业区、绿化带等区域的照明设施安装。
本方案将详细阐述工程的设计理念、施工流程、质量控制及安全措施。
二、设计理念1. 节能环保:采用高效节能灯具,降低能耗,减少温室气体排放。
2. 功能性与美观性相结合:照明设计既要满足功能需求,又要考虑景观效果,提升整体环境品质。
3. 安全可靠:确保照明系统稳定运行,保障夜间行人及车辆安全。
4. 易于维护:设计简洁,便于后期维护与管理。
三、施工准备1. 技术准备:- 施工人员需具备相关资质,熟悉照明工程的相关规范和标准。
- 施工单位需提供施工图纸、技术交底、施工方案等资料。
2. 材料准备:- 照明灯具、电线电缆、接线盒、支架等材料需符合国家相关标准,并经过质量检测。
- 施工工具、设备齐全,如电焊机、切割机、螺丝刀等。
3. 人员准备:- 施工队伍由经验丰富的项目经理、技术员、电工、焊工等组成。
- 施工现场设置安全警示标志,明确安全责任。
四、施工流程1. 现场勘查:- 对施工现场进行实地勘查,了解地形、地貌、环境等因素,为后续施工提供依据。
2. 基础施工:- 挖设电缆沟,确保电缆敷设深度符合规范要求。
- 搭设临时支架,为后续灯具安装做准备。
3. 灯具安装:- 根据设计图纸,将灯具安装在预定位置。
- 确保灯具安装牢固,连接线路正确。
4. 线路敷设:- 将电线电缆敷设至预定位置,连接灯具、接线盒等。
- 线路敷设过程中,注意保持线路整齐,避免交叉、重叠。
5. 接地施工:- 确保照明系统接地良好,降低安全隐患。
6. 试运行:- 在施工完成后,对照明系统进行试运行,检查各灯具是否正常工作。
- 调整灯具亮度,确保满足照明需求。
7. 验收:- 施工单位组织验收,对工程质量进行评估。
- 验收合格后,办理相关手续,交付使用。
五、质量控制1. 材料质量:选用符合国家标准的照明材料,确保工程质量。
室外电气工程施工方案
室外电气工程施工方案主要包括以下几个方面:工程概况、施工准备、施工方法及工艺、质量保证措施、安全施工保证措施、环境保护措施和施工进度计划。
以下是一份室外电气工程施工方案的范例:一、工程概况本工程为某住宅小区室外电气工程,主要包括供电线路、配电箱、电缆沟、照明设备等施工内容。
工程面积约为XX平方米,施工地点位于XX。
二、施工准备1. 技术准备:施工前,项目技术负责人应组织有关人员认真学习施工图纸、设计说明书及有关技术文件,了解设计意图,熟悉施工内容。
2. 施工现场准备:施工前,应与有关部门联系,了解施工范围内地下管线、电缆、设备等设施的分布情况,确保施工安全。
3. 施工材料准备:根据施工图纸及工程量清单,提前做好材料计划,确保施工所需材料按时到场。
4. 施工设备准备:配置足够的施工设备,如挖掘机、推土机、运输车辆、电缆卷筒等。
5. 施工人员准备:组织具有相应资质的电气施工人员,进行技术培训和安全教育,确保施工顺利进行。
三、施工方法及工艺1. 供电线路施工:按照设计图纸,挖设电缆沟,安装电缆支架,敷设电缆,连接设备。
2. 配电箱施工:按照设计图纸,安装配电箱箱体、开关、插座等设备,接通电源。
3. 电缆沟施工:先进行土方开挖,然后铺设电缆,最后回填并夯实。
4. 照明设备施工:按照设计图纸,安装照明杆、灯具等设备,接通电源。
四、质量保证措施1. 严格遵循国家相关法律法规和行业标准,确保施工质量。
2. 施工过程中,加强质量监督检查,对关键工序进行验收,确保工程质量。
3. 施工完成后,进行整体调试,确保电气设备运行正常。
五、安全施工保证措施1. 施工前,对施工人员进行安全教育培训,提高安全意识。
2. 施工现场设立安全警示标志,严格执行安全操作规程。
3. 施工过程中,定期进行安全检查,发现问题及时整改。
六、环境保护措施1. 施工过程中,严格控制噪音、粉尘、废水等污染物的排放。
2. 妥善处理废弃物,避免对环境造成污染。
室外照明工程施工步骤(3篇)
第1篇一、前期准备1. 现场勘查:对施工现场进行实地勘查,了解周边环境、地形地貌、建筑物等情况,确保施工方案符合实际需求。
2. 设计方案:根据现场勘查结果,结合客户需求,制定合理的室外照明设计方案,包括灯具选型、布局、供电方式等。
3. 施工图纸:根据设计方案,绘制详细的施工图纸,包括灯具布置图、电气线路图、基础图等。
4. 材料设备:根据施工图纸,选购所需材料设备,如灯具、电缆、电线、基础构件等。
5. 施工队伍:组织施工队伍,进行技术培训和安全教育,确保施工质量。
二、施工步骤1. 施工放样:根据施工图纸,在现场进行放样,确定灯具安装位置、电缆走向等。
2. 土方工程:根据设计要求,进行土方开挖、回填、平整等作业。
3. 基础施工:按照设计图纸,进行基础施工,包括浇筑混凝土基础、安装基础构件等。
4. 灯具安装:在基础施工完成后,按照设计要求,安装灯具,确保灯具水平、垂直度符合要求。
5. 电缆敷设:按照设计图纸,敷设电缆,确保电缆走向合理、连接牢固。
6. 电气接线:完成电缆敷设后,进行电气接线,确保接线正确、可靠。
7. 供电系统调试:完成电气接线后,对供电系统进行调试,确保供电稳定、安全。
8. 系统试运行:完成调试后,进行系统试运行,检查照明效果、灯具亮度、电气系统运行状况等。
9. 工程验收:在系统试运行合格后,组织相关部门进行工程验收,确保工程质量。
三、施工注意事项1. 施工现场安全:确保施工现场安全,遵守安全生产规章制度,防止安全事故发生。
2. 环保要求:在施工过程中,遵守环保要求,减少对环境的影响。
3. 质量控制:严格控制施工质量,确保工程符合设计要求。
4. 施工进度:合理安排施工进度,确保工程按期完成。
5. 技术支持:在施工过程中,及时解决技术问题,确保工程顺利进行。
四、施工总结1. 施工完成后,对施工过程进行总结,分析施工中存在的问题,提出改进措施。
2. 对施工资料进行整理,归档保存。
3. 向客户提交工程验收报告,确保工程顺利交付使用。
学校室外电气工程施工方案
一、工程概况本项目为某学校室外电气工程,主要包括室外照明、室外配电、室外防雷接地等电气设施的建设。
工程地点位于我国某城市,施工周期为60天。
为确保工程顺利进行,特制定本施工方案。
二、施工准备1. 施工组织机构成立项目施工领导小组,负责整个工程的施工管理工作。
下设技术组、质量组、安全组、材料组、财务组等,明确各组成员职责。
2. 施工人员组织具有丰富经验的电气工程技术人员、施工人员及管理人员,进行专业培训,确保施工人员具备相应的专业技能。
3. 施工材料根据设计图纸和工程量清单,采购符合国家标准的电气设备、电缆、线槽、支架、接地材料等,并确保材料质量。
4. 施工工具准备足够的施工工具,如扳手、螺丝刀、电焊机、切割机、卷尺等,确保施工顺利进行。
三、施工工艺1. 施工流程(1)测量定位:根据设计图纸,进行现场测量,确定设备安装位置。
(2)基础施工:根据设计要求,进行电缆沟、接地沟等基础施工。
(3)设备安装:按照设计图纸,进行电缆、线槽、支架、接地装置等设备的安装。
(4)线路敷设:按照设计要求,进行室外照明、配电线路的敷设。
(5)调试与验收:完成所有电气设备的安装后,进行系统调试,确保各项指标达到设计要求。
2. 施工要点(1)电缆敷设:采用直埋、穿管、架空等方式敷设电缆,确保电缆敷设平直、整齐。
(2)线槽、支架安装:按照设计要求,安装线槽、支架,确保固定牢固、位置准确。
(3)接地装置安装:按照设计要求,安装接地装置,确保接地电阻符合规定。
(4)室外照明:安装室外照明灯具,确保照明效果良好。
(5)配电设施安装:安装室外配电箱、电缆分支箱等,确保配电设施安全可靠。
四、施工质量控制1. 严格执行国家相关标准和规范,确保工程质量。
2. 对施工过程中发现的问题,及时进行整改,确保工程质量。
3. 加强施工过程中的质量检查,确保工程质量达到设计要求。
4. 施工完成后,组织相关部门进行验收,确保工程质量合格。
五、施工安全1. 施工人员必须遵守施工现场的安全规定,佩戴安全帽、安全带等防护用品。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、工程概况郑州东500kV变电站站区电气照明包括以下几个分项:照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、全负荷照明通电试运行。
电缆配管全部采用DN40热镀锌钢管埋地暗敷。
导线采用铜芯绝缘导线及铜芯电缆,部分穿管暗敷,尽可能沿电缆沟敷设,导线的连接、分支均设接线盒,整个线路不可有外露导线。
照明箱放置在主控楼二楼控制室内,箱内的电器选择参见(站区及屋外配电装置照明布置图< B3211S-D0125-02>),中性线必须与接地装置相连接。
二、编制依据1、郑州东500kV变电站站区(站区及屋外配电装置照明布置图< B3211S-D0125-02>)及图纸会审纪要。
2、《电气装置安装工程质量检验及评定规程》(DL/T 5161.1—5161.17-2002)3、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)4、《建筑电气工程施工质量验收规范》(GB50303-2002)三、施工组织机构四、工程质量、进度及安全文明施工目标1、工程质量目标1.1工程质量优良,实现工程“零缺陷”移交,达标投产,确保国网优质工程,创鲁班奖。
1.2建筑工程:分项及分部工程合格率为 100%,单位工程优良率100%,观感得分率≥95%(国标:90%);安装工程:分项及分部工程合格率为 100%,单位工程优良率为 100%。
示范工艺推广应用率90%以上。
建筑工程外观及电气安装工艺优良,工程一次启动成功。
2、工程进度目标:根据厂区道路施工进度而定,保证不影响整体施工进度计划,在工程指定时间完成目标。
3、安全文明施工目标3.1消灭轻伤,杜绝人身伤、亡事故,事故频率零目标.。
3.2杜绝重大生产性交通事故。
3.3杜绝重大火灾事故,杜绝各种习惯性违章。
五、施工部署1、技术准备1.1认真学习施工图纸、《图纸会审纪要》和施工方案,领会设计意图,明确施工工艺和技术质量要求,并做好技术交底和安全交底工作。
1.2根据施工图纸施工工艺和施工图预算,做好备料工作,制定材料进场计划,做到早用的先进场,晚用的后进场,尽量少占用施工场地,并对进场材料合理堆放和贮存。
1.3为便于施工人员熟悉工程,了解设计意图,掌握施工方案和技术要求,避免在施工中发生差错。
在项目工程施工前,各级技术负责人应在熟悉图纸,掌握设计意图的情况下,进行技术交底工作,保证工程施工的顺利进行。
1.4施工前做好施工器具的检查,重点电气工具,检查绝缘性能。
1.5室外照明灯具按照验收规范要求要做好可导电部分的绝缘电阻测试。
测试结果必须达到验收规范要求。
2、物资准备根据施工图预算及工程进度,及时做好备料工作,制定合理的材料进场计划。
现场施工技术人员、材料人员应与业主、监理单位密切配合,做到早用的先进场,晚用的后进场,尽量少占用施工场地和资金,并对进场材料合理堆放、贮存、检验和标识。
施工技术人员、材料人员应仔细检查工程中所用各种材料的规格、型号是否符合设计要求,是否有材质证书和合格证。
3、劳动力组织由于本工程量较大、工期紧、专业性强,在本工程施工中择优引进高素质的专业施工队伍为保证工程工艺标准,特殊工种必须持证上岗。
主要劳动力需用量见附表一。
4、施工机具配备根据施工生产需要,主要施工机具配备见附表二,机具进场前要进行全面检修,保证机械设备的良好运行。
六、主要施工方法施工工序及报验顺序:配管(隐蔽)穿线(隐蔽)配电箱安装灯具安装照明通电试运行1、电线、电缆导管暗敷1.1 根据设计图确定盒、箱实际位置,并将盒子固定牢固。
1.2 电线管路沿最近的线路敷设并应减少弯曲,管子离表面的净距不应小于15mm,根据现场情况加工好各种盒与管弯。
钢管煨弯采用冷煨法,当管子管径为20mm及以下时,用手扳煨管器,管径为25mm以上时,使用液压煨管器。
管子断口处应平齐不歪斜,刮锉光滑、无毛刺。
1.3 管路连接采用套管连接(采用专用跨接线连接),套管长度为连接管径的1.5~3倍。
连接管口的对口处应在套管中心,管口对正。
当管路超过下列长度,应加装接线盒,其位置应便于穿线:无弯时,30m;有一个弯时,20m;有二个弯时,15m。
1.4 盒、箱开孔应整齐并与管径相吻合。
一管一孔,不得开长孔。
管口入盒、箱,管口露出盒、箱应小于5mm,有锁紧螺母者与锁紧螺母平,露出锁紧螺母的丝扣为2~4扣。
1.5将堵好的盒子固定牢后敷管,管路每隔1m左右用铅丝绑扎牢。
1.6用Φ5圆钢与跨接地线焊接,跨接地线两端焊接面不得小于该跨接线截面的6倍,焊缝均匀牢固。
2、电线、电缆穿管及电缆沟敷设安装2.1照明主干线采用VV22-2X10型电缆,应尽可能利用电缆沟敷设,其他采用穿管暗敷。
2.2 根据设计图要求选择导线。
相线、零线及保护地线的颜色应加以区分,用黄、绿颜色的导线做保护地线,蓝颜色导线做零线。
2.3 带线一般采用Φ1.2~Φ2.0毫米的钢丝。
先将钢丝的一端弯成不封口的圆圈,在利用穿线器将带线穿入管路内,在管路的两端均应留有10~15厘米的余量。
在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好。
穿带线受阻时,应用两根钢丝同时搅动,使两根钢丝的端头互相钩绞在一起,然后将带线拉出。
2.4 清扫管路的灰尘、泥水等物。
将布条的两端牢固的绑扎在带线上,两人来回拉动带线,将管内杂物清除。
2.5 放线前应根据施工图,对导线的规格、型号进行核对。
放线时导线应置于放线架上。
2.6 剪断导线时,导线的预留长度按不同情况考虑:接线盒、开关盒、插销盒和灯头盒内导线的预留长度为15厘米;配电箱内导线的预留长度应为配电箱体周长的1/2。
公用导线在分支处,可不剪断导线而直接穿过。
2.7 钢管(电线管)在穿线前,应首先检查各个管口的护口是否齐整,当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉。
两人穿插线时,应配合协调一拉一送。
2.8 同一交流回路的导线必须穿同一管内。
不同回路、不同电压和交流与直流导线不得穿入同一管内。
2.9 导线在变形缝处,补偿装置应活动自如,导线应留有一定余度。
2.10 导线接头不能增加电阻值,受力导线不能降低原机械强度、原绝缘强度。
2.11 一般4mm2以下的导线原则上使用剥削钳。
但使用电工刀时,不允许刀在导线周围转圈剥削绝缘层的方法。
3、灯具安装3.1照明灯具订货后由生产厂家提供灯杆基础土建资料,现场再进行施工。
灯内配线应符合设计要求及有关规定;穿入灯箱的导线在分支连接处不得承受额外应力和磨损,多股导线的端头需盘圈、涮锡;灯箱内导线不应过于靠近热光源,并应采取热措施;使用螺口灯头时,相线必须压在灯总柱上。
3.2 根据灯具的外型尺寸确定其支架的支撑点,再根据灯具的具体重量,经过认真核算,选用支架的型材制成支架,做好后根据灯具的安装位置,用预埋件或胀管螺栓把支架固定牢固,将灯具用螺丝固定在支架上,再将电源线引入灯具的导线连接并包扎紧密。
投光灯应配全方位活动底座,以便按需适当调整角度。
路灯安装时调整各个灯柱的位置和间距,草坪灯间距约12米,等装上灯泡和灯管,上好灯罩,最后调整灯具的边框与灯柱间的直线平行。
如果同一灯柱上灯具两面对称安装,其纵向中心轴线应在同一直线上,偏斜不应大于5毫米。
布置灯柱时应该避开上下水道、管沟等地下设施;根据现场放置。
高度为1.5/0.8米的灯具采取防触电措施及警示标示。
4、配电箱安装照明配电箱安装在主控楼二层计算机室,照明箱底安装高度为1.5米,用膨胀螺栓直接固定在墙上。
配电箱内配线应排列整齐,并绑扎成束,压头牢固可靠,配电箱上的电气器具应牢固、平整、间距均匀、启闭灵活、铜端子无松动,零部件齐全。
根据设计要求找出配电箱位置,并按照箱外形尺寸进行弹线定位,确定固定点位置,用电锤在固定点位置钻孔,孔的大小应刚好将金属膨胀螺栓的胀管部分埋入墙内,将配电箱调整平直后固定;在配电箱底部焊接(或螺栓丝压)φ12圆钢焊连在室内接地主网上作二次接地。
管线入箱后,将导线理顺,分清支路和相序,绑扎成束,剥削导线端头,逐个压在器具上。
进出配电箱的导线应留有适当余度。
5、通电试运行灯具、配电箱安装完毕,灯具回路控制应与照明配电箱及回路的标识一致;开关与灯具控制顺序相对应。
各条支路的绝缘电阻摇测合格后,具备试运行条件,可以通电试运行。
此时将配电箱卡片框内的卡片填写好部位,编上号。
通电连续试运行时间为24h,所有照明灯具均开启;通电后应仔细检查灯具的控制是否灵活准确,总开关与灯具的控制顺序应相对应,每2h记录运行状态1次。
检查漏电开关动作应灵活可靠,如果发现问题须先断电,然后查找原因进行修复。
七、主要施工技术组织措施1、保证施工质量技术措施(1)严格按照图纸设计、设计变更、施工规范等进行组织施工。
(2)项目图纸会审实行三级技术交底制度,办理好签字手续,在施工中交底人要负责检查技术交底内容的执行情况,并及时纠正存在的问题。
(3)项目工程师或施工队长在施工过程中要组织各级技术员针对本工程特点进行技术培训。
(4)班前会制度要落实,每周要进行至少两次班前会,工长要对近期工作的安排及注意事项进行交底。
(5)对材料、产品、半成品的质量检验,应符合贯标程序文件中的《采购控制程序》、《主要物质供应商厂家名录》、《纠正和预防措施控制程序》的规定。
(6)在施工过程中,严格执行《施工策划与施工过程控制程序》。
(7)认真执行公司《工序质量“十不准”的规定》对工程质量进行控制管理,上道工序不合格,不准进入下道工序的施工。
(8)执行特种工种持证上岗制。
(9)执行专业施工方法,遵守工艺操作规程,避免质量通病的发生。
(10)对已完成的工程制定产品保护措施,防止产品的破坏。
(11)各种技术资料及时填写并与施工同步。
(12)不定期展开质量大检查,对存在的隐患要限期整改。
2、保证施工安全技术措施(1)落实安全生产责任制,认真履行公司《安全管理》标准规定的安全职责。
(2)坚持“安全第一、预防为主”的方针,加强安全教育,严格遵守安全管理规定和操作规程,提高职工的自我保护意识和保护他人意识。
(3)作好现场安全生产的宣传,设置各种色标和安全警示标志,提醒施工人员时刻不忘安全。
(4)工地每周一召开安全会,班组每天开好班前安全会,作好班前安全技术交底和班前安全检查。
(5)施工现场要保持清洁有序、工完料尽场地清。
(6)施工用电的安装维修或临时用电工程,必须由持有劳动部门颁发的操作证的专业人员作业,特殊工种必须持证上岗。
(7)配电箱、开关箱布置环境应符合下列要求:防雨、干燥、通风、常温;无热源烘烤、无液体侵蚀;无外界撞击、振动;并定期检查及时维修。
(8)现场电动工具,应有合格证、使用说明书,定期检查维修保养。
(9)抓好“三宝四口”的管理,各洞口、管沟的维护设施不得随意拆除。
