导线的识别标记及其标注方法
标致系列电路识图原则

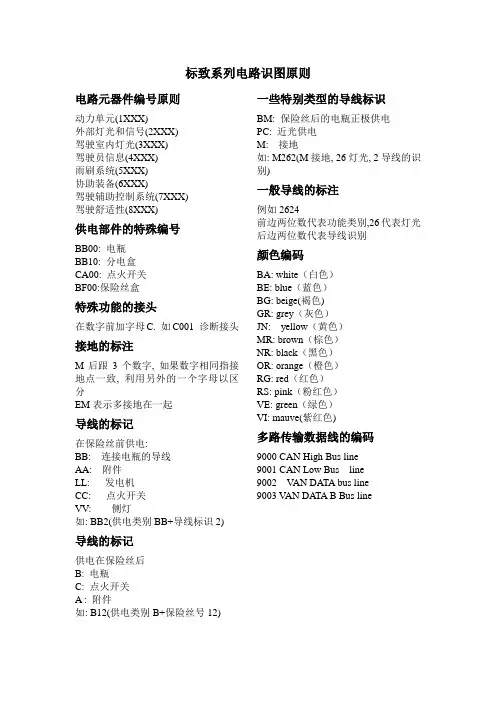

标致系列电路识图原则电路元器件编号原则动力单元(1XXX)外部灯光和信号(2XXX)驾驶室内灯光(3XXX)驾驶员信息(4XXX)雨刷系统(5XXX)协助装备(6XXX)驾驶辅助控制系统(7XXX)驾驶舒适性(8XXX)供电部件的特殊编号BB00: 电瓶BB10: 分电盒CA00: 点火开关BF00:保险丝盒特殊功能的接头在数字前加字母C. 如C001 诊断接头接地的标注M后跟3个数字, 如果数字相同指接地点一致, 利用另外的一个字母以区分EM表示多接地在一起导线的标记在保险丝前供电:BB: 连接电瓶的导线AA: 附件LL: 发电机CC: 点火开关VV: 侧灯如: BB2(供电类别BB+导线标识2) 导线的标记供电在保险丝后B: 电瓶C: 点火开关A : 附件如: B12(供电类别B+保险丝号12) 一些特别类型的导线标识BM: 保险丝后的电瓶正极供电PC: 近光供电M: 接地如: M262(M接地, 26灯光, 2导线的识别)一般导线的标注例如2624前边两位数代表功能类别,26代表灯光后边两位数代表导线识别颜色编码BA: white（白色）BE: blue（蓝色）BG: beige(褐色)GR: grey（灰色）JN: yellow（黄色）MR: brown（棕色）NR: black（黑色）OR: orange（橙色）RG: red（红色）RS: pink（粉红色）VE: green（绿色）VI: mauve(紫红色)多路传输数据线的编码9000 CAN High Bus line9001 CAN Low Bus line9002 V AN DATA bus line9003 V AN DATA B Bus line。
电气cad功能性简图和接线图
教案编号：版本号：————————————————————————————————————————教学单元设计—电气C A D项目模块3基本电气图任务任务1功能性简图任务2接线图和接线表授课班级授课教师地点学时数机春13刘粲电子教室4教学目的通过该项目的讲解、演示和训练，使学生掌握导线的中断表示法和连续表示法和导线的识别标记及其它标注法。
能力(技能)目标知识目标教学目标1、掌握电气概略图绘制的基本方法和原理。
2、掌握功能图绘制的基本方法和原理。
3、掌握电路图绘制的基本方法和原理。
4、掌握接线图绘制的基本方法和原理。
1、掌握电气功能性简图的包含的种类及各自的作用，使用的场合。
2、掌握接线图的和接线表的作用。
重点难点及解决方法重点：功能性简图以及接线图和接线表绘制的基本方法和原理难点：电路图绘制的基本方法和原理，接线图绘制的基本方法和原理解决方法：注意纠正学生在平时作图不规范的地方。
在接线图、接线表的讲解中多用实例图片便于学生理解，同时强调绘图时要仔细认真。
课型理论实践一体化教学课教学方法项目教学法、四步骤教学法。
教具电子课件、电脑、投影仪、CAD软件。
参考资料1、陈冠玲主编.电气CAD基础教程.清华大学出版社.2011。
2、王素珍主编.电气工程CAD实用教程.人民邮电出版社.2012。
3、黄玮主编.电气CAD实用教程.人民邮电出版社.2010。
4、刘继东，谢龙汉主编.AutoCAD 2010电气工程设计.清华大学出版社.2011。
教学内容与过程教学意图和手段一、课前准备相关资料准备,准备好电子课件，准备好电脑及CAD软件，保证教学正常进行。
二、教学过程步骤一：知识回顾( 10分钟)1、导线的中断表示法和连续表示法。
2、导线的识别标记及其它标注法。
步骤二：讲解连接线的连续表示法和中断表示法（35分钟）一、概略图的特点概略图所描述的内容是系统的基本组成和主要特征,而不是全部组成和全部特征,概略图对内容的描述是概略的，但其概略程度则依描述对象不同而不同。
《工程制图及CAD》课程标准
《工程制图及CAD》课程标准一、课程性质本课程是中等职业学校电子电工类专业必修的一门专业类平台课程，是一门理论与实践相结合的专业课程，其任务是让学生掌握典型机械图样绘制、电子电工电路图样识读、AutoCAD二维图形的绘制、典型电子线路的绘制、典型电工电气图的绘制、综合电子电工图样识读的基础知识和基本技能，为《电气CAD技术》《EDA技术》等后续课程的学习奠定基础。
二、学时与学分72学时，4学分。
三、课程设计思路本课程按照立德树人的要求，突出职业能力培养，兼顾中高职课程衔接，高度融合工程制图及CAD知识技能的学习与职业精神的培养。
1.依据电子电工专业类行业面向和职业面向，以及《中等职业学校电子电工专业类课程指导方案》中确定的人才培养定位、综合素质、行业通用能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，突出电子电工类电路图样识读与绘制能力的培养，结合学生职业生涯发展，确定本课程目标。
2.根据课程目标，以及工程制图等岗位需求，对接国家职业标准（初级）、职业技能等级标准（初级）中涉及仪器仪表制造业的基础理论知识、基本技能和职业操守，兼顾职业道德、职业基础知识、安全知识、相关法律法规知识，反映技术进步和生产实际，体现科学性、前沿性、适用性原则，确定本课程内容。
3.以识读和绘制电子电工图样所需基础知识为主线，将工程制图及计算机辅助绘图的基础知识、基本技能与职业素养有机融入所设置的模块和教学单元。
根据学生认知规律和职业成长规律，序化教学内容。
四、课程目标学生通过学习本课程，掌握正确识读和规范绘制基本机械图样、电路图样的方法，具备绘制常见机械图样、电路图样的能力，形成严谨的工作作风和良好的职业素养。
1.培养空间想象能力和思维能力，正确使用正投影法的基本理论及其应用。
具有阅读绘制机械图样的基本能力。
2.能正确识读电子电工符号、能正确绘制典型电路图样。
3.掌握常用绘图指令的使用方法。
具备使用一种常用软件绘制机械图样、电路图样的能力。
接线端子和导线的标记
永磁直流电动机
同步电机示例 见表
表
序号
图形符号
同步电机示例
说
明
单相同步电动机
序号
水利水电工程制图标准 电气图
图形符号
说
明
中性点引出的星形连接的三相同步发电机
续表
每相的两端都相出的三相同步发电机
单相永磁同步电动机
异步电机示例 见表
电机一般符号
应用于转子不存在外部连接的异
步电机 如鼠笼式电动机 如有外部连接则应在一般符号内示出代表转子的一个圆 见符号
永磁式直流力矩电动机
交流力矩电动机
电机扩大机示例 见表
表
序号
图形符号
电机扩大机示例
说
明
电机扩大机
感应同步器示例 见表
表
序号
图形符号
感应同步器示例
说
明
圆感应同步器
序号
水利水电工程制图标准 电气图
图形符号
说
明
直线感应同步器
续表
附录 变压器示例
具有独立绕组的变压器示例 见表
表
具有独立绕组的变压器示例
序号
英文名称
绝缘导线的标记
连接成套设备和其组成部分的设备 装置 端子的绝缘导线 应采用主标记和补充标记组合
的标记识别系统
主标记只标记导线或线束的特性 只反映导线或线束两端与器件 装置等的连接关系 而
不考虑电气功能
电气图中主标记采用从属远端标记 如图
所示 必要时可采用远端标记与独立标
记配合使用的组合标记 如图
控制电缆编号组成
图
通信电缆标注组成
水利水电工程制图标准 电气图
电缆清册的一般格式见表 电缆清册中 一般包括电缆 号 型号及规格 连接点的项目 位 置 代号 电缆单根长 总长度及其 他说明
熟记这14个方法,汽车电路图就没那么难看懂了
熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。
要修好汽车电气设备，必须读懂和掌握汽车电路图。
尤其是初学者，更要学会如何读汽车电路图。
各类汽车电路图的识别通常有以下识图要领。
1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。
这样就可以了解该汽车电路的特点及配置的基本电气设备。
2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。
因此，必须牢记电气图形符号的含义，才能看懂电路原理图。
对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。
3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。
1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。
国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。
对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。
4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。
电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。
电气专业毕业实习大纲
2012电气班毕业实习大纲一、高压开关柜、环网柜及主接线部分1.高压开关柜和环网柜简介（生产商、类型、型号、参数、使用条件、供电原理等）；2. 了解电气主接线图绘制方法和读图方法（设备的图形符号、文字符号、设备工作状态等）；3. 分析高压开关柜和环网柜的主接线的原理和特点、主要区别、应用范围；4．主要一次设备的型号、额定参数、类型和作用；5. 断路器操动机构的类型、基本原理和特点；6. 配电装置的分类，成套配电装置的特点；7.高压开关柜的“五防”的内容；8. 开关柜中母线相序辨别和母线安装方式；9. 高压开关柜、环网柜的防护等级及其含义；10．高压开关柜、环网柜的柜体结构及特点；11．高压开关柜的手车有哪些位置？在各个位置断路器是否有操作电源？能否进行操作？12. 开关柜中有哪些联锁装置？13. 高压开关柜、环网柜送电操作程序；13．高压开关柜、环网柜停电操作程序；14. 10kV开关柜对维护通道、检修通道、操作通道有哪些要求。
三、二次接线部分1. 二次接线图绘制的一般规则（设备表示、项目代号的标注、端子表示、导线的识别标记及其标注方法等）；2. 二次回路的编号方法；3. 端子排的端子分类方法；4. 端子排设计原则和设计顺序；5. 屏背面接线图和屏面布置图的关系；6. 二次设备连接的“相对编号法”的含义；7. 分析二次接线图，说明高压断路器控制和信号回路的原理、测量仪表接线、绝缘监察装置的原理。
四、继电保护部分1．施耐德Sepam微机综合保护的应用方案；2．施耐德Sepam微机综合保护的界面操作方法；3．施耐德Sepam微机综合保护的的特点。
五、发电厂实习部分1．发电厂的简介（地理位置、装机容量、单机容量、年发电量、在电网的地位、发电形式；2. 安全教育的主要内容；3. 发电厂生产过程（主要系统工作原理，主要辅机）；4. 发电厂的汽轮机、锅炉、发电机、主变压器型号、类型和参数；5. 发电厂的主接线、厂用电接线；6. 发电厂一次设备型号和参数；7．升压站配电装置类型和特点；8.发电厂主要生产制度。
高压电缆标识
高压电缆标识高压电缆标识是指在高压电缆上标注的一种标志，用于识别电缆的性能、类型、规格等信息。
它在电力行业和工业领域中广泛应用，具有重要的作用。
本文将从高压电缆标识的作用、常见的标识方式以及标识的要求等方面进行详细介绍。
我们来看一下高压电缆标识的作用。
高压电缆是传输电能的重要组成部分，而电缆标识则起到了对电缆进行识别、辨认的作用。
通过标识，我们可以迅速了解电缆的性能特点，如额定电压、额定电流、导体材质等。
这对于电力运行、维护和管理都有着重要的意义。
同时，标识还可以提供电缆的安全使用信息，帮助人们正确操作，避免事故的发生。
那么，高压电缆标识的常见方式有哪些呢？一般来说，高压电缆标识可以通过颜色、文字、编码等形式进行。
首先是颜色标识，不同颜色的标识可以表示不同的电压等级或电缆类型。
比如，红色可以表示高压电缆，黄色可以表示中压电缆，蓝色可以表示低压电缆。
其次是文字标识，通过在电缆上印刷文字，如电缆型号、生产厂家、生产日期等，来进行标识。
最后是编码标识，通过特定的编码方式，将电缆的各项信息进行编码，方便查阅和辨认。
除了以上的标识方式，高压电缆标识还需符合一些要求。
首先，标识应具有持久性和可读性，能够经受长时间的使用和环境的影响。
其次，标识应具有清晰明了的特点，以便于人们快速识别和理解。
此外，标识应具有统一性，即同一类型的电缆采用相同的标识方式，以便于管理和维护。
最后，标识应符合相关的标准和规范要求，确保标识的准确性和可靠性。
在实际应用中，高压电缆标识的要求还需根据具体情况进行调整。
例如，在户外或恶劣环境下使用的电缆，标识应具有防水、防腐、耐候等特性。
而在特殊场合下使用的电缆，如核电站、化工厂等，标识还需具备耐高温、抗辐射等特点。
因此，在进行高压电缆标识时，需要根据实际需求选择合适的标识方式和材料，以确保标识的有效性和可靠性。
高压电缆标识在电力行业和工业领域中扮演着重要的角色。
通过标识，我们可以了解电缆的性能特点，提供安全使用的指导，避免事故的发生。
导线的识别标记及其标注方法
导线的识别标记及其标注方法
1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。
主标记分从属标记、独立标记和组合标记三种。
3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。
从属标记分从属本端标记、从属远端标记、从属两端标记三种。
⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。
⑴、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑴、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例
4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。
两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。
5、组合标记：从属标记和独立标记一起使用的标记系统。
从属本端标
记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。
6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。
补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
基本电气图
电气系统图和框图。
电阻的四种标注方法
电阻的四种标注方法电阻是电子电路中常用的电器元件之一，用于限制电流流过的部分或整个电路的电阻。
为了识别和标注电阻的阻值、精度和温度系数等特性，通常采用四种不同的标注方法，分别是颜色标记法、数字标记法、字母标记法和电子版标记法。
下面将对这四种标注方法进行详细介绍。
一、颜色标记法：颜色标记法是最常见、最传统的电阻标记方法之一、该方法通过给电阻表面上涂抹彩色环带来表示电阻的阻值。
具体方法如下：1.标志环的数量：通常情况下，电阻上的彩色标志环的数量为4个。
在第一环表示前两个数字，第二个环表示第三个数字，第三个环信号量级（一个数量级对应的幂数），第四个环表示精度或温度系数。
2.颜色编码：根据颜色编码表，将每个彩色标志环所代表的颜色与对应的阻值或特性进行匹配，然后组合在一起得出电阻的阻值。
二、数字标记法：数字标记法是使用阿拉伯数字来直接标记电阻的阻值，常见于大功率电阻、SMD贴片电阻等。
其主要特点如下：1.阻值表示法：直接使用数字表示电阻的阻值，单位通常是欧姆（Ω）。
2.修正因子：对于较大阻值的电阻，为了简化标记和识别，通常会在阻值后添加修正因子，例如k表示千欧姆，M表示兆欧姆等。
三、字母标记法：字母标记法主要用于标记电阻的精度和温度系数，常见于精密电阻。
其标记规则如下：1.精度标记：精度通常由字母表示，例如F表示1%，G表示2%，H表示3%等。
2. 温度系数标记：温度系数使用字母表示，例如A表示50ppm/℃，B表示100ppm/℃，C表示200ppm/℃等。
四、电子版标记法：综上所述，电阻的四种标注方法分别是颜色标记法、数字标记法、字母标记法和电子版标记法。
每种方法都有其特定的应用场景和便利性，根据具体需求和电阻规格的不同，选用相应的标注方法有助于准确识别和应用电阻元件。
电气图基本表示方法
电气图基本表示方法
• 混合表示法：以上几种表示法灵活 组合，在表达清楚的前提下，越简 单越好。
•QA1
•B B
电气图基本表示方法
2.1.4导线的识别标记及其标注方法
在一些电气图上，导线必须作出标记，供使用者识别、接线和检查。 导线的识别标记：标在导线或线束两端，或标在其全长可见部位，用
2、图线的粗细： 为了突出或区分电路、设备、元器件及电路功能，相应的图形符号和连接线可以 使用图线的不同粗细来表示。 ①发电机、变压器、电动机图形符号的圆圈部分在大小上和图线的宽度上与电压 互感器和电流互感器有明显区别。 ②电源主回路、一次电路、电流回路、主信号通路等采用粗实线或中实线绘制。 ③二次回路、电压回路等采用中实线或细实线绘制，比主电路导线宽度小一半。 ④母线、线束等导线宽度比粗实线还要宽一些。
4、导线连线点表示法
导线连接点有“T”形连接点和“+”连接点两种。对于“T”形连接点可以加实 心圆点，也可不加实心圆点。对于“+”连接点必须加注实心圆点。
电气图基本表示方法
导线连接点的表示方法
•一根导线
•（水平）
•（竖直）
• 二线交叉 （不连接）
•（十字连接点）
•（“T”形连接点）
•（交叉处改变方向）•（错误画法）
•③
•BLV—500—（3×70+1×35）SC70—WE
• 聚氯乙烯绝缘铝导线—额定电压500V—三相导线截面积70mm2+中性线截面 积35mm2—穿内径为70mm的焊接钢管—沿墙明敷
ห้องสมุดไป่ตู้
•PC20—WC：直径20mm的硬质塑料管、沿墙暗敷
电气图基本表示方法
2.1.2连接线的一般表示方法
电气图纸制图规范及电气图纸的识读方法(一)(二)(三)
电气图纸制图规范及电气图纸的识读方法电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气图题库
一、判断：1.用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
（）2.电气图可以分成系统图或框图、电路图、功能图等几种形式。
（）3.功能图是表示控制系统的作用和状态的一种图。
（）4.等效电路图是表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
（）5.程序图：详细表示程序单元和程序片及其互连关系的一种简图（）。
6.端子功能图是表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
（）7.接线图或接线表是用来表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
（）8.单元接线图表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（）9.互连接线图表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（）10.电气图的作用是用来阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
11.电气图的主要表达方式是简图。
（）12.图形符号的用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
（）13.图形符号由一般符号、符号要素、限定符号等组成。
（）14.电气设备用图形符号的用途：识别、限定、说明等。
（）15.电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。
主要适用于各种类型的电气设备或电气设备部件上。
（）16.电气技术中的文字符号分基本文字符号和辅助文字符号。
基本文字符号分单字母符号和双字母符号。
（）17.项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。
（）18.位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。
（）19.电气图面由边框线、图框线、标题栏、会签栏组成。
（）20.在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字。
（）21.开口箭头不表示电气能量、电气信号的传递方向（能量流、信息流流向）（）22.空心箭头用于可变性、力或运动方向，以及指引线方向。
绝缘导线的标记
