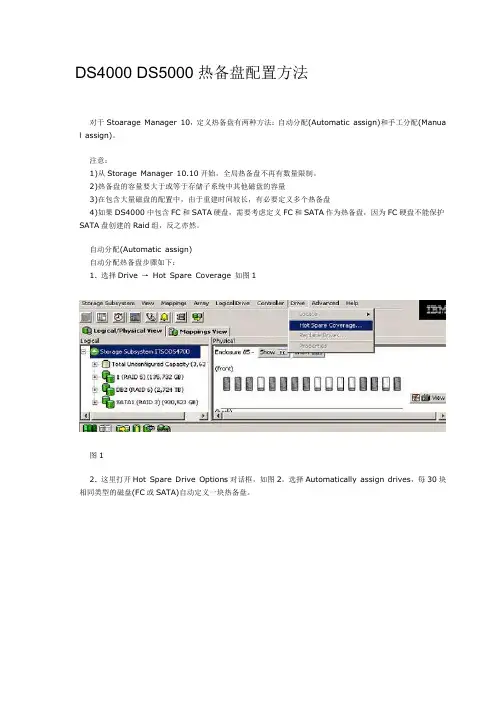

DS4000 DS5000热备盘配置方法
对于Stoarage Manager 10，定义热备盘有两种方法：自动分配(Automatic assign)和手工分配(Manua l assign)。
注意：
1)从Storage Manager 10.10开始，全局热备盘不再有数量限制。
2)热备盘的容量要大于或等于存储子系统中其他磁盘的容量
3)在包含大量磁盘的配置中，由于重建时间较长，有必要定义多个热备盘
4)如果DS4000中包含FC和SATA硬盘，需要考虑定义FC和SATA作为热备盘，因为FC硬盘不能保护SATA盘创建的Raid组，反之亦然。
自动分配(Automatic assign)
自动分配热备盘步骤如下：
1
1. 选择Drive →Hot Spare Coverage 如图
图1
2. 这里打开Hot Spare Drive Options对话框，如图2。
选择Automatically assign drives，每30块相同类型的磁盘(FC或SATA)自动定义一块热备盘。
图2
手动分配(Manual assign)
手动分配热备盘步骤如下：
1. 用鼠标左键单击选中需要设置热备的硬盘，然后选择图1中的下拉菜单Drive →Hot Spare Coverag e
2. 打开Hot Spare Drive Options对话框，如图2，选择Manually assign individual drives。
如果D S4000中任何一个阵列(Array)中的硬盘容量大于当前选定的热备盘，会出现警告信息，说明不是所有的阵列(A rray)都被保护
3. 解除(unassign)热备盘可以将该盘置为可用(free)状态，用鼠标左键单击选中该盘，选择Drive →Hot Spare Coverage(如图1), 然后在图2中选择Manually unassign individual drives option
查看/更改热备盘(View/change hot spare coverage)
配置热备盘后，可以通过以下步骤查看或修改
1. 在Storage Manager Client中，选择下拉菜单Drive →Hot Spare Coverage(如图1)
2. 在图2中选择View/Change current hot spare coverage再点击OK，弹出对话框如图3所示
图3
实例中，只分配了一块SATA的热备盘，如图3所示该热备盘只能对data阵列(array)保护，而另外两个阵列(array)得不到保护。
这时我们可以再分配一块与这两个阵列(array)硬盘接口相同的热备盘。
3. 点击图3中的Assign按钮，弹出对话框(图4)
图4
如图4，这里包含FC和SATA盘，上例中一些磁盘不能由热备盘保护是因为没有FC的热备盘被分配；另一种可能是磁盘容量造成的。
如果只分配一块热备盘，该盘容量要大于等于所有被保护的硬盘，在上例中，我们有67GB和136GB两种容量的FC硬盘，这里选择一块136GB硬盘作为热备盘，图4中选择了ID 85的盘柜上第12个槽位上的硬盘，然后单击OK
选择View/Change current hot spare coverage(如图2)，可以检查热备盘保护了哪些磁盘阵列(如图3)
参考资料：
书名：《IBM System Storage DS4000 and Storage Manager V10.30》
页数：250-253
链接：/abstracts/sg247010.html
