元器件二次筛选试验指南

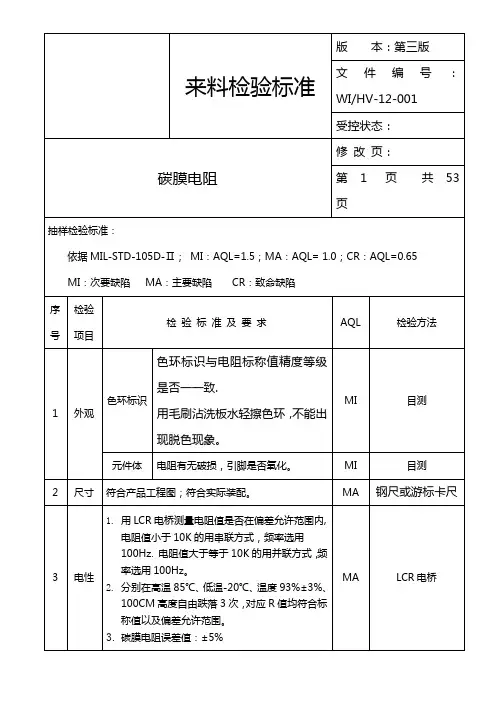

元器件检验通用标准
、来料检验标准版本：第三版文件编号：WI/HV-12-017受控状态：三端精密稳压器（431BCZ）修改页：第17 页共53页抽样来料检验标准：依据MIL-STD-105D-Ⅱ；MI：AQL=1.0；MA：AQL= 0.65；CR：AQL=0.4MI：次要缺陷MA：主要缺陷CR：致命缺陷精密稳压器：IC2 LM431BCZ TO-92序号检验项目检验标准及要求AQL 检验方法1 外观丝印丝印是否清晰可辩，标识是否与来料相符。
MI 目测元件体检查三极管的引脚是否氧化，元件体是否有毛刺和破损。
MI 目测2 尺寸符合产品工程图，符合实际装配。
MA 游标卡尺第21 页共53页抽样来料检验标准：依据MIL-STD-105D-Ⅱ；MI：AQL=1.0；MA：AQL= 0.65；CR：AQL=0.4MI：次要缺陷MA：主要缺陷CR：致命缺陷序号检验项目检验标准及要求AQL 检验方法1 外观丝印丝印是否清晰可辩，标识是否与来料相符。
MI 目测元件体元件体是否有毛刺、破损、开裂口等。
MI 目测黑点杂质：Ф=(A+B)/2。
Ф≤0.1㎜，允收。
Ф≤0.15㎜允许2点，且相间距大于5㎜允收。
MA 量规划痕：宽度≤0.02㎜，允收。
宽度≤0.04㎜，长度≤3.0㎜不多于2条允收。
MA 量规透光点：Ф≤0.2㎜半透点，允收。
Ф≤0.25㎜半透点允许2点，且相间距大于5㎜允收。
Ф≥0.15㎜全透点，拒收。
MA 量规花状斑纹：S≤2×2㎜半透块一处，允收。
S≤2×1.5㎜全透块，拒收。
MA 游标卡尺PCB封装：要求选用双面板。
PCB面高出胶壳面小于0.3mm。
MA 游标卡尺拟制：审核：批准：日期日期日期来料检验标准版本：第三版文件编号：WI/HV-12-021受控状态：背光源修改页：A第21A 页共53 页抽样来料检验标准：依据MIL-STD-105D-Ⅱ；MI：AQL=1.0；MA：AQL= 0.65；CR：AQL=0.4MI：次要缺陷MA：主要缺陷CR：致命缺陷序号检验项目检验标准及要求AQL 检验方法1 外观引出线及焊点：1．采用优质胶质30#多股镀锌铜芯线，开线3.0mm镀锡。
元器件二次筛选过程中的质量控制

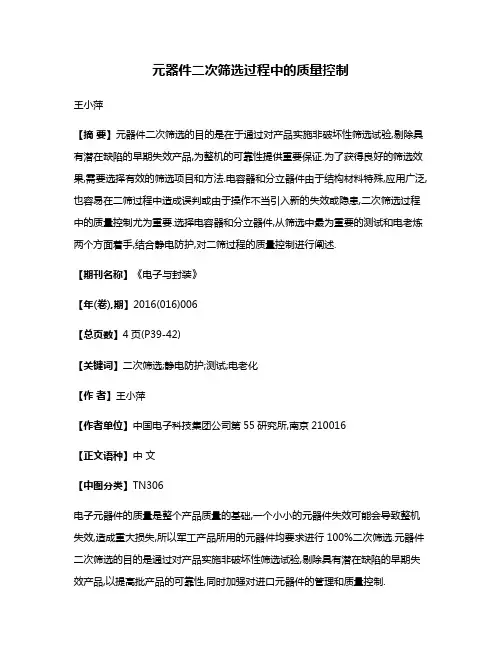

元器件二次筛选过程中的质量控制王小萍【摘要】元器件二次筛选的目的是在于通过对产品实施非破坏性筛选试验,剔除具有潜在缺陷的早期失效产品,为整机的可靠性提供重要保证.为了获得良好的筛选效果,需要选择有效的筛选项目和方法.电容器和分立器件由于结构材料特殊,应用广泛,也容易在二筛过程中造成误判或由于操作不当引入新的失效或隐患,二次筛选过程中的质量控制尤为重要.选择电容器和分立器件,从筛选中最为重要的测试和电老炼两个方面着手,结合静电防护,对二筛过程的质量控制进行阐述.【期刊名称】《电子与封装》【年(卷),期】2016(016)006【总页数】4页(P39-42)【关键词】二次筛选;静电防护;测试;电老化【作者】王小萍【作者单位】中国电子科技集团公司第55研究所,南京210016【正文语种】中文【中图分类】TN306电子元器件的质量是整个产品质量的基础,一个小小的元器件失效可能会导致整机失效,造成重大损失,所以军工产品所用的元器件均要求进行100%二次筛选.元器件二次筛选的目的是通过对产品实施非破坏性筛选试验,剔除具有潜在缺陷的早期失效产品,以提高批产品的可靠性,同时加强对进口元器件的管理和质量控制.国内许多军工单位为了提高整机产品的质量可靠性,依据GJB7243-2011《军用电子元器件筛选技术要求》等标准,各自制定了相应元器件的二次筛选规范,但这些规范中的筛选项目和筛选要求总体一致.元件的二次筛选项目一般为外观检查→常温初测→温度循环→高温电老炼→常温终测→外观复查;以电容为例,筛选过程中常见的失效模式有击穿、开路、电参数超差(电容量超差、损耗角正切增大、绝缘电阻下降或漏电流上升、介质耐压下降等).器件的二次筛选项目一般为外观检查→常温初测→高温贮存→温度循环→恒定加速度(空腔器件)→PIND(空腔器件)→高温反偏→常温中测→电老炼→密封性检查→常温终测→外观复查.以分立器件为例,筛选过程中常见的失效模式为反向漏电流增大、击穿电压下降、工作性能退化、空腔内有活动多余物、漏气等.塑封器件由于其结构的特殊性,依据NASA标准PEM-INST-001《塑封微电路选择、筛选和鉴定指南》,筛选项目一般为外观检查→温度循环→声扫→X射线检查→测试→外观检查,试验结束后再抽样进行DPA试验.由于要去除声扫中的水汽,试验结束后应进行125℃、16～24 h的高温烘培.塑封器件常见的失效模式为内部分层、开裂.元器件二次筛选的具体要求主要按照GJB360、GJB128、GJB548及各自的总规范.在元器件的二次筛选中,由于经验不足会造成误判,或由于操作不当会引入其他缺陷或隐患,因此元器件二次筛选过程中的质量控制尤为重要.元器件品种繁多,不可能一一列举,而电容器和分立器件由于结构材料比较特殊,容易在二筛过程中误判或引入新的失效,而且微波管由于频率高,测试和老化有一定的难度.下面就选取电容器和分立器件,从筛选中最为重要的测试和电老炼两个方面着手,阐述二筛过程中的质量控制.3.1 元器件的测试夹取元器件时应轻拿轻放,插入或拔出测试夹具时不易用力过猛,否则容易造成管腿弯曲变形;不得用手直接接触元器件,以免手上的汗渍腐蚀管腿;根据元器件不同的防静电级别,做好相应的防静电措施.3.1.1 固体钽电容测试固体钽电容为有极性电容器,所以不能施加反向电压.由于钽电容的容值和损耗角正切需要在1 V的交流下测试,为了平衡负压,测试时一定要加上2 V左右的直流偏置.国产钽电容每个产品说明书中都有明确的直流偏置的规定,但进口钽电容(如KEMET公司)只在产品手册总的概述里提过,所有具体型号的手册里都没有表明直流偏置电压,如果工作经验不足,会给测试的钽电容留下安全隐患.在测试过程中,如不慎使钽电容承受了不应有的反向电压,即使其各项参数仍然合格,也应将该钽电容报废,因为其寿命会大大缩短.固体钽电容的电参数恶化主要表现为漏电流偏大,这是决定电容器寿命的固有因数,因此虽然所有的产品手册中都规定了漏电流的测试时间为5 min,但实际测试时间为10 s以内(特殊大电容除外),生产厂家一般控制在5 s.固体钽电容在测试后应充分放电,防止钽电容之间互相放电失效.3.1.2 瓷介电容器测试当C≥1 μF时采用并联测试法,当C<1 μF时采用串联测试法.测试电压和频率对大容量二类瓷介电容器的电容值测试值影响较大,有时测试结果偏低是由于待测电容容值大,漏电流偏大,引起测试仪器提供的测试电压小于规定值.国内使用的仪表大多为安捷伦LCR测试仪,请将Automatic Level Control(ALC)的功能设为"on".二类瓷介电容器的容值和介质损耗会随时间发生衰减,这种现象就是电容器的"老化",测试前需要对已发生"老化"现象的电容器进行"去老化"处理,一般方法为在上极限温度(或高于极限温度,最高温度可达150℃)下放置1 h再在常温下恢复24 h后,再进行测试.片电容为了防止电极氧化,去老化时一定要将电容抽真空或放置在充氮气的环境中加以保护.空气中湿度过高时,水膜会凝聚在电容器表面,还可能渗透到电容器介质内部,使得电容器的绝缘电阻和介电强度下降,导致测试结果不合格.所以测试环境应满足温度在(25±3)℃之间,湿度在40～60%RH之间.3.1.3 分立器件测试静电放电对半导体器件造成的损伤具有隐蔽性和发展性,这一点使得防静电措施更有必要,总的防范原则一是避免静电,设法消除一切可能出现的静电源;二是消除静电,即设法加速静电荷的逸散泄露,防止静电荷的积累.静电防护区的湿度低于30%时一定要进行人工加湿,用加湿器进行加湿时最好用纯水或蒸馏水,以免自来水中含有的氯使器件引线或金属管壳被腐蚀.在仪器处于待测状态下再将器件放入测试夹具内,关闭电源前一定要将器件从夹具盒内取出.半导体器件在电源开关瞬间、交流电源电压不稳或测试仪器接地不良等情况下,会受到一种随机的短时间高电压或强电流冲击,引起器件芯片发生过电应力损伤.器件的过电应力失效和静电放电失效二者有时在失效现象上无法区分,可以对正常样品进行过电应力和静电放电损伤的模拟试验.比较两者的显微图像,图1和图2是日本富士通生产的FHX76场效应管失效样品的显微图像和声扫图像.在测试产品的极限参数时,测试应力应缓慢逐渐增加,而且不宜超过手册规定的最大值.如在测试FHX76场效应管的UGSO(栅源击穿电压)时,手册中规定测试条件是IGS=-10 μA,合格判据为UGSO≥-3 V.测试时只要将栅源电压加至-3V,判断IGS是否小于-10μA就可以了,不要测出IGS=-10 μA时的栅源电压,以免不小心击穿管子.对于高频分立器件,为了解测试时有无自激振荡,通常使用半导体器件参数分析仪进行动态测试,判断的依据是显示屏上的特性曲线是否平滑,所以不能使用自动测试系统.测试三极管的放大倍数β和场效应管的跨导gm时,如果测试功率过大,测试夹具不能足够散热,产生的热效应就会影响测试结果或者损坏器件,这时就需要尽量缩短测试时间或采用脉冲测试法.在所有测试过程中都必须确保无自激振荡出现.对于微波器件,消除自激目前一般采用馈电网络或在敏感部位贴吸收材料;图3是CaAs场效应管的直流测试和直流老炼推荐使用电路,必要时可在微波输入和输出两端加微波负载电阻进行匹配.利用高温烘箱进行高温测试时,烘箱的外壳和金属内壁应接地良好,防止空间静电场损伤器件;低温测试时,一定要注意测试过程中器件表面不要有凝霜或水汽现象出现,以免损坏器件.3.2 元器件的电老化功率老化是在一定的温度下通过对产品施加一定的电应力,促使早期失效器件存在的潜在缺陷尽快暴露而被剔除,是一种很有效的筛选方法.3.2.1 钽电容电化筛选瓷介电容器通常采用极限温度下额定电压或2倍额定电压老化,但钽电容只能采用85℃下额定电压老化.钽电容的电老化方法通常采用有阻老化和无阻老化两种方法.有阻老化是在每个电容器的正极串一只1 kΩ的电阻,优点是当电容器漏电流增加时会自动降低电容器上的电压,不会烧毁电容,缺点是容易使有缺陷的电容产生自愈恢复,自愈恢复的钽电容寿命会大大缩短,可靠性存在很大的隐患,而且这种电容无法通过测试等手段检测出来;无阻老化时在老化电路中不加保护电阻,优点是能将所有有缺陷的电容剔除,缺点是漏电流持续增加会突然引起有缺陷的电容燃烧,燃烧释放的烟雾又会污染相邻的电容器,造成更多的外观不合格品.目前的电容器自动老炼台有效解决了这个难题,它能在漏电流增加到一定数值时,自动切断此工位的老炼电压,并报警记录.但由于钽电容在高温高压下会突然发生漏电流急剧恶化,过程极为短暂,有时自动老炼台在切断电源前电容器已发生炸毁现象.因此对于小尺寸大容量的钽电容,如果测试时漏电流下降缓慢,电老化时应先取部分钽电容进行评价,且装夹时每个钽电容的安装距离应足够大,以免钽电容高温下突然击穿烧毁而烧坏老化夹具,又污染了邻近的电容. 3.2.2 分立器件老化筛选晶体管是电流控制器,用很小的基极电流IB(通常为微安级)来控制比较大的集电极电流.老化电路通常采用分压器偏压电路,基本示意图如图4所示.但由于每只管子的β不一样,很难得到统一的IC,二筛人员需要将β一样的管子放在一起老炼,还需要调整R1和R2的大小,才能勉强达到需要的IC,由于二筛的元器件数量较多,这样的筛选方法非常繁琐.我们采用在R2上并联一个几千欧姆电位器的方法可以轻松解决这个问题,如图5所示.通过调节电位器的电阻大小来调节R1和R2的比值,从而达到要求的集电极电流.场效应管是电压控制器,通过改变栅源之间的电压UGS来控制漏极电流,老化通常使用自偏压老炼电路,是利用源极上的串联电阻电压给栅极供电,基本示意图如图6所示.同样的道理,要在栅源之间串联一个电位器,通过改变电位器电阻的大小来改变栅源之间的电压,从而达到所需要的漏极电流,如图7所示.分立器件通常采用常温老化和高温老化两种方式,在筛选的过程中,结温的控制非常关键.芯片的结温表示公式为:式中TJ表示芯片结温,TA表示环境温度,P表示器件老化功率,RJA表示芯片结到环境的热阻,TC表示壳温,RJC表示芯片结到壳的热阻.在公式中,TJ、RJA和RJC由手册中可直接查到,P为对老化器件所施加的直流电压与电流的乘积,是二筛人员根据产品手册和实际使用条件,结合环境温度或实际测量的壳温来决定的.决定的依据是让器件在结温下老炼,所加的功率也不得高于器件所能承受的最大功耗.由于器件的散热面通常紧贴散热块,壳温的测量较为困难,通常将热电偶探头通过老炼夹具上的微型测温孔粘到器件的散热表面来测量.我们以器件的结温为控制目标,以器件的壳温作为反馈量,根据壳温动态调整老炼箱的温度或每个工位的加热电阻器,以达到较为精确地控制结温的目的.壳温的大小跟烘箱的温度高低、散热片面积大小、热阻、施加的电压和电流大小有关,热电偶探头安装位置不同,测试结果也可能不一致.对于新增的器件要经过反复验证才能批量投入筛选.元器件的质量是整机产品可靠性的保障,所以二次筛选前一定要正确了解各种元器件的工作原理和使用注意事项,选取合适的二筛条件和二筛项目,这样才能防止二筛过程中出现人为失效,从而通过剔除早期不合格品,提高整机的可靠性水平.王小萍(1975-),女,江苏泰州人,工程师,工作于中国电子科技集团公司第55研究所,多年来一直从事电子元器件二次筛选工作.【相关文献】[1]孙青,庄奕琪,王锡吉,刘发.电子元器件可靠性工程[M].北京:电子工业出版社,2002.[2]姚立真.可靠性物理[M].北京:电子工业出版社,2004.[3]王弘英,王长河,等.微波晶体管测试夹具技术的研究[J].封装、检测与设备,2011,08.014.[4]Thomas L Floyd(美).电子器件[M].北京:科学出版社, 2007.。
II、III期临床试验流程简介
项目实施：准备启动（ 项目实施：准备启动（续）
联系临床单位,PI确定研究者及相关人员(co-investigator、subinvestigator、clinical research assistant、nurse、药物管理员、检验员) 会议计划和预算,审批 联系所有单位,确定启动会召开时间/地点/参与人数(提前1～3月决定时间) 会议准备(宾馆,会议室,财务,确定后给各单位发邀请函、会议议程和交通 旅游指南,资料,水果,茶点,投影仪,纸笔,录音笔,数码相机等) 召开研究者启动会议,确定学习方案,一致评估标准,时间进程,分发文件和 物品等 会议结束,聚餐,活动 获得各研究者签名样张,准确联系方式,交流情感,建立信任 撰写会议记录,并分发给与会人员 省级,国家药监局临床试验备案 (组长单位主要研究者姓名及简历,参研单 位及其研究者名单联系表,伦理委员会审核同意书,知情同意书样本,药检报 告,研究者手册,CRF表,临床批件,基地同意函,其他)
项目实施： 项目实施：方案定稿
项目经理再次（n≥2）拜访PI,与主要研究者具体讨论方案、药品、设备或方法,时 间,费用（研究者提供研究费用的详细预算,医院管理费用【Institutional overhead】、劳务费【Study coordinator fee】、津贴【patient stipend】、检验 费【Investigation cost】）等细节,并签署合作协议,以保证其了解研究计划和要求, 以及受试者人数 拜访研究者所在医院相关管理部门,获得其对研究者参加试验的批准的书面证明 与组长单位协商方案,请参加研究者提出修改意见 生物统计学家审阅方案中数据管理和统计部分是否符合统计学要求 召开方案讨论会,最终对分歧达成一致,确定终版方案Protocol、知情同意书ICF（包 括广告）、病例报告表CRF、患者日记、不良事件编码词典(dictionary coding: MedDRA, Medical Dictionary for Drug Regulatory Affairs)及其它表格（受试者筛 选表、药物发放记录表等）,由领导审阅(方案需有签名页) 所有书面材料存档,电邮、双方签字确认的电话记录、传真、书信等 取得研究单位伦理委员会的批文(方案,ICF,CRF,IB,广告,药检报告,申办者法律文件 【三证一照】,费用(IRB fee ),保险(insurance),津贴(patient stipend ),广告支出 (advertising cost )等,需要研究者签名和公司公章) 和主要研究者和各参与单位明确费用组成及支付方式,以及大概费用额度,拟订和组 长单位及参与单位的协议初稿,报各单位研究者、基地和公司法律顾问处审核,最终 与PI和基地签署合同
元器件二次筛选标准
元器件二次筛选标准在电子元器件生产过程中，二次筛选是非常重要的环节。
通过二次筛选，可以有效地提高元器件的质量和可靠性，减少故障率，确保产品的稳定性和长期可靠性。
因此，制定合理的元器件二次筛选标准显得尤为重要。
首先，元器件二次筛选标准需要考虑的是元器件的外观质量。
外观质量是影响元器件可靠性的重要因素之一。
在二次筛选中，需要对元器件的外观进行严格检查，包括外观是否完整，是否有变形、裂纹、氧化等情况。
只有外观完好的元器件才能继续进行后续的测试和筛选工作。
其次，元器件的参数测试是二次筛选的重点内容之一。
在参数测试中，需要对元器件的关键参数进行测试，确保元器件的性能符合要求。
例如，对于电阻器来说，需要测试其阻值是否在允许范围内；对于电容器来说，需要测试其容值和损耗因子等参数。
只有在参数测试合格的情况下，元器件才能被认定为合格品。
此外，元器件的可靠性测试也是二次筛选的重要内容之一。
通过可靠性测试，可以评估元器件在长期使用过程中的稳定性和可靠性。
可靠性测试包括高温老化测试、低温测试、温度循环测试、湿热循环测试等。
只有通过可靠性测试的元器件才能确保在各种恶劣环境下都能正常工作，不会因环境变化而导致性能下降或损坏。
最后，元器件的包装和标识也是二次筛选的重要内容之一。
包装和标识的完整性和准确性直接影响着元器件的使用和管理。
在二次筛选中，需要对元器件的包装进行检查，确保包装完好无损；同时，还需要检查元器件的标识是否清晰、准确，以便于后续的使用和管理。
总的来说，元器件二次筛选标准涉及到外观质量、参数测试、可靠性测试、包装和标识等多个方面。
只有严格按照标准进行二次筛选，才能确保元器件的质量和可靠性，为产品的稳定性和长期可靠性提供保障。
因此，制定合理的元器件二次筛选标准对于提高产品质量、降低故障率具有重要意义。
浅谈电子元器件二次筛选及其质量控制
【 ３ 】 巫华熙溅 谈电子元器件 的二次筛选 【 Ｊ ］ ． 电子世界 ， ２ ０ １ ４ （ １ ０ ） ： ３ ４ ８ ． 【 ４ 】 王小萍 ． 元器件 的二 次筛选过程 中 的质 量控制叨． 电子 与封装 ，
２ ０ １ ６ （ ６ ） ： ３ ９ － ４ ２ ．
义， 可以从技术操作和管理两方面进行。 技术操作方面，设计部 门应根据器件等级和产
加 。对 电子元 器件 进行 二 次筛 选就 是 为 了缩短 早期
能早期失效 品的方法ｌ １ １ 。二次筛选是使用方在采购 后根据使用要求对元器件的筛选。二次筛选是在一 次筛选不 能满足使用方质量要求或对一次筛选 不 确定等情况下进行 。为保证军工产品质量 ， 应对采 购的电子元器件进行二次筛选 。我单位二筛规范多 依据各项 国军标 ， 如Ｇ Ｊ Ｂ ３ ６ ０ Ａ －１ ９ ９ ６ （ 电子及 电子 元器件试验方法》 、 Ｇ Ｊ Ｂ ５ ４ ８ Ａ《 微电子器件试验方法
摘
要： 军工生产 中对 电子元 器件 进行二 次 筛选 并进 行质 量控 制 ， 可 以提 高批 器件使 用 可靠性和产 品的可靠
性及使用性 能， 具有 重要 意义 。主要 结合本 单位 实际情况 ， 对 电子元 器件二 次 筛选及 质量控 制措 施进行 了简
要 分析。
关键 词 ： 电子元器件 ； 二 次筛选 ； 质量控制
图２ 则说 明了失效率与筛选时间、应力量值 的 关系。 通常元器件失效率随筛选时间的增加而下降 ， 随应力值在合理范围内增加而下降【 ” 。
槲
ｆ ｌ
ｌ ２
ｌ ３
时间 ． ｆ
图 ２ 失效率与筛选时间、 应力量值的关系
率迅速降低 ， 这一时期是产品的良好使用 阶段 ； 之后
军用电子元器件二次筛选试验
军用电子元器件二次筛选试验当前，世界正在进行着一场新的军事变革，信息化是这场新军事变革的本质和核心，实现军事装备信息化的必要条件是高水平、高可靠的军用电子元器件。
电子元器件尤其是微电子器件在军事装备上的应用越来越广泛，电子元器件的选型和应用就日益显得重要。
本文着重就军用电子元器件选型和使用过程中的采购、筛选、破坏性物理分析以及失效分析进行探讨，列出了元器件的选择和使用准则以及全过程流程图。
电子元器件是电子系统的基础部件，是能够完成预定功能且不能再分割的电路基本单元。
由于电子元器件的数量、品种众多，因此它们的性能、可靠性等参数对整个军用电子产品的系统性能、可靠性、寿命周期等技术指标的影响极大。
所以正确有效地选择和使用电子元器件是提高军用产品可靠性水平的一项重要工作。
电子元器件的可靠性分为固有可靠性和使用可靠性固有可靠性主要由设计和制造工作来保证，这是元器件生产厂的任务。
但是国内外失效分析资料表明，有近一半的元器件失效并非由于元器件的固有可靠性不高，而是由于使用者对元器件的选择不当或使用有误造成的。
因此为了保证军用电子产品的可靠性，就必须对电子元器件的选择和应用加以严格控制。
1、电子元器件的分类顾名思义，元器件可分为元件和器件2大类。
元件中有电阻、电容、电感、继电器和开关等；器件可分为半导体分立器件、集成电路以及电真空器件等。
表1为元器件分类表。
2、电子元器件的质量等级元器件的质量等级是指元器件装机使用之前，按产品执行标准或供需双方的技术协议，在制造、检验及筛选过程中对其质量的控制等级。
质量等级越高，其可靠性等级就越高。
为了保证军用元器件的质量，我国制订了一系列的元器件标准，在八十年代初期制订的“七专”8406 技术条件（以下统称“七专”条件），“七专”技术条件是建立我国军用元器件标准的基础，目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。
（注：“七专”指专人、专机、专料、专批、专检、专技、专卡）。
电子元器件有效贮存期、超期复验及装机前的筛选要求
电子元器件有效贮存期、超期复验及装机前筛选要求1范围本要求规定了XXX有限公司型号产品用电气、电子、机电元器件（以下简称元器件）在规定环境条件下的贮存期限（有效贮存期）及超过有效贮存期的复验方法和条件，并在装机前应通过筛选试验。
本要求适用于XXX有限公司型号产品用元器件，对于未列入本要求的元器件可参照与该类元器件有相同或相似特征（如制造工艺、结构特点等）的列入要求准元器件执行。
2规范性引用文件下列文件中的条款通过本要求的引用而成为本要求的条款。
凡是注明日期的的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本要求，然而，鼓励根据本要求达成协议的各方面研究是否可使用这些文件最新版本。
凡是注明日期的引用文件，其最新版本适用于要求。
GJB 128A─1997 半导体分立器件试验方法GJB 360A─1996 电子及电气元件试验方法GJB 548A─1996 微电子器件件试验方法和程序QJ 1693─1989 电子元器件防静电要求Q/N 446─2008 电子元器件有效贮存期和超期复验要求Q/N 465 元器件外观检验要求Q/N 466 型号产品电子元器件筛选通用规范3术语和定义3．1 贮存期元器件从生产完成并在生产厂检验合格后至装机前在一定的环境条件下存放的时间。
贮存期的计算按4.2的规定。
注：本要求中的贮存期，均以月计算。
3．2 有效贮存期一定质量等级的元器件在规定的贮存环境下存放，装机前其批质量能满足要求的期限。
3．3 基本有效贮存期未考虑元器件质量等级的有效贮存期。
3．4 贮存质量等级根据元器件在制造、检验过程中质量控制严格程度，对元器件贮存后性能的影响而确定的等级。
在本要求中规定了四个贮存质量等级，分别以Q1、Q2、Q3、Q4表示。
3．5 贮存期调整系数根据元器件不同的质量等级和用途，对基本有效贮存期调整的系数。
3．6 超期复验超过有效贮存期的元器件，应进行的一系列检验。
3．7 继续有效期超期复验合格的元器件在规定的贮存环境条件下存放，其批质量能满足规定要求的期限。
元器件可靠性与质量等级指南
表 B1-2 国军标方法标准及其等效采用的美国军用标准
序号
国军标编号
国军标名称
等效采用的美军标编号
B1.2 标准
标准是国家军用标准体系中除了规范、指导性技术文件以外的另一种形式。它包括的门 类很广，对元器件使用方来说，首先要了解有关试验和测量方法的标准。因为这类标准是规 范重要的技术支撑，结合产品规范了解这类标准的内容，一方面有助于更深入地掌握元器件 承受各种应力的能力，另一方面对元器件使用方正确制订补充筛选（二次筛选）或失效分析 的标准或法规性文件提供了参考依据。
这种表征方式主要用于电容器、电阻器以及继电器等电子元件的可靠性要求及其评价方 面。需要说明的是：由于这些元件以往的规范，均以“有可靠性指标的×××总规范（详细 规范）”定名，而容易产生没有冠以“有可靠性指标的×××”就没有可靠性要求甚至无可靠 性的误解。“有可靠性指标”英文缩写为“ER”（Established Reliability），其基本含义是“确立 （或建立）可靠性”。包括两方面的含义：一是确立可靠性保证要求，二是确立可靠性的量化 值。就“确立可靠性保证要求”的含义而言，是军用电子元器件标准或规范共同的内容，而 “确立可靠性的量化值”则是失效率等级表征可靠性保证要求的元件规范特有的内容。
在很多电子元件的规范或标准中，规定产品的失效率从 10-5/h～10-8/h 分为四个等级。目 前在做产品定级鉴定试验时，一般仅按 10-5/h 这一等级进行，高于这一等级的则按 10-5/h 等级 鉴定试验和维持试验的数据予以确定。无论等级高低，可靠性保证体系方面的要求（指可靠 性保证大纲标准中统一规定，并为产品规范所具体明确的要求）都是同一的。
二次筛选试验方法和应用
容器中， 搅拌均匀后 ， 每次从 中抽取出一个号签 ，
第Ｏ 第 期 ３ ２ 卷
篓 溅
瓣萎
３ ７
假 如抽 到 ３ ｌ 、８３ 、５ ５ 、８７ 、５ ９ ； 、２ １ 、６４ 、７ ６ 、８ ８ 、８ 于是 就 把这 ｌ ０个对 应 的产 品拿 出来 做 为样本 。
所 有试 验项 目完成 后 ， 清点好 数量 交 出。
箱、 颗粒碰撞设备、 恒加设备、 检漏设备、 其它相关
试 验的设备 、 用于老炼试验 的老炼板 、 稳压 电源 、 测 试台、 示波器 、 万用表 、 其它有关测量 的仪器 。
２ ４ 二次筛 选试验 的试验样 品 ．
２４ １ 元 器 件需 要 １０ 进 行 二 次 筛 选 的 ．． ０％
样品， 是一次筛选后的全部合格 品。元器件 的一 次筛选 ， 国军标规定 必须 １０ ０ ％进行 筛选试 验。 元器件的二次筛选 ， 由使用方根据实际需要 白行 决定 样 品的数量 。 ２４ ２ 部分元器件需要进行二次筛选试验 ， ．． 试验样品是采用随机抽样方式确定。常用的两种 抽样方式为简单随机抽样和系统抽样 。 Ａ 简单随机抽样 ： ） 一个总体含 Ｎ个个体 ， 从 中逐个不放 回地抽取 ｎ 个个体作为样本（ ≤Ｎ ， ｎ ） 如果每次抽取时总体内的各个个体被抽到的机会 相等 ， 这种抽样 叫做简单随机抽样 。它适用于总 体中个数不多的样品抽样。例如从 １ ０ ０个样品里
（ ）在第一段用简单 随机抽样确定第 １ ３ 个个 体编号 ＩＩ ） （ ≤Ｋ ；
（ ）将 Ｉ ４ 加上 间 隔 Ｋ得 到第 ２个个 体编 号 （ Ｉ ＋Ｋ）再加 上 Ｋ得 到 第 ３个 个 体 编 号 （ ＋２ ， ， Ｉ Ｋ） 依 次进行 下去 ， 直到 获取 整个样 本 。 例如从 １０ ００个样 品里抽 出 １ 个 样本 ， ０ 操作步 骤 ： １开始对 １０ 样 品进 行 编 号 ， 成 ｌ 从 ００个 分 Ｏ个 部分 Ｋ＝ ／ Ｎ ｎ＝１０／０＝１０ 假 设 在第 一 段 用 简 ００ １ ０ ， 单 随机 抽样抽 出第 ９个个体 ， 在第 二 步 骤 ： １开 始对 １０个 样 从 ０ 品进行 编号 ， 号码写 在号签 上 ， 号签放 在一个 把 将
军用电子元器件二次筛选质量管理
c r e e n
in g
孟 碧 云 ( 贵 州航 天 计 量 测 试 技 术 研 究 所 贵 州 贵 阳 5 5 0 0 0 9 )
，
M
e n
g
u
Bi yz h ．u
A
e ro s
pa
c e
In
s
t itu te
o
f Me
a s u r
in g
an
d Te
s
tin
g Te
c
h n o lo g y
n u m
b
e f ：T
Do
d
A r te d
100 3 ID ：
-
0 1 0 7 (2 0 1 0
)0 3
—
00 4 1
—
03
1
引言
军用 产 品 的 质 量 和 寿 命 取 决 于 产 品 设 计
、
显 损 坏 如 变 压 器 看 其 所 有 引线 有 否 折 断 外 表 有 无 锈 蚀 骨
， ， ， ，
厂 家 数 量 质 量 等 级 执 行标 准 等 有 关 内 容 因 为这 些 内容 关
、 、 、
，
要 求 并 且 由于 筛选 技 术 的局 限 性 还 不 能 达 到 将早 期 失 效 的
t
．
o n
ho
w
to
d a ry
s c r e e n in
g q
e
d g
e
f i c ie
n c
d is
c u s s e
d fr o
th e
U e
po
n e n
t s e n d a nd
元器件二次筛选试验指南
元器件二次筛选试验指南一、前言元器件二次筛选是电子产品生产中的一个关键环节，目的是为了保证元器件的品质，同时降低产品的故障率和维修成本。
本试验指南介绍了元器件二次筛选的基本方法和步骤，帮助生产企业更好地实施元器件二次筛选，提升产品的品质和竞争力。
二、试验方法1.试验设备(1) 电源设备：可输出可调电压和电流的电源设备。
(2) 示波器：能够测量元器件的电压、电流、频率等参数的数字存储示波器。
(3) 多用表：可测量电阻、电容、电感、电流、电压等参数的多用表。
2.试验材料和工具(1) 元器件样品。
(2) 焊锡。
(3) 镊子、剪刀、扁嘴钳等工具。
(4) 多芯线。
(5) 静电防护手套、静电防护垫等材料。
3.试验步骤将采购来的元器件进行初筛，剔除掉瑕疵、损坏或参数不符合要求的元器件，然后进行二次筛选。
(2) 电学参数测试将元器件连接到电源和示波器等设备上，测试其电压、电流、频率等参数，确定是否符合要求。
对于某些元器件，还需要进行电容、电阻、电感等参数的测量。
测试结果应记录在试验数据表中。
(3) 外观和尺寸检查对于体积较大的元器件，要进行外观和尺寸检查，确保其外观无损坏、变形、污垢等现象，尺寸符合要求。
(4) 焊接试验将元器件进行焊接试验，检查其焊点质量和焊接可靠性。
焊接试验应模拟实际的生产环境，例如使用不同厚度的焊锡、不同温度的焊接温度等条件，以保证焊接质量可靠。
(5) 保质期测试将元器件置于常温、高温、低温等环境中，测试其存放期限。
测试时应记录元器件的存放时间、温度等参数，并对测试结果进行分析和评估，以确定元器件的保质期。
(6) 静电防护试验对于容易受到静电干扰的元器件，要进行静电防护试验，评估其静电干扰抗性。
如果元器件在试验中出现异常现象，应进行原因分析和排查。
静电防护试验要在静电防护环境下进行，并配合使用静电防护手套、静电防护垫等材料。
三、结论通过元器件二次筛选试验，可以确定元器件是否符合要求，以保证产品的品质。
