太阳能负氧离子空气净化器设计
负氧离子空气清新器的制作
负氧离子空气清新器的制作负氧离子空气清新器的制作这个负氧离子空气清新器能在室内空气污浊或有害气体达到一定浓度时，自动产生负氧离子，保持空气清新。
工作原理电路见图1。
电路分为两部分，以QM－N5为中心元件的电路组成空气检测开关电路，它可以检测可燃气体。
当室内的有害气体达到一定浓度时，由于B点电位升高使VT1饱和导通，起到了检测开关的作用。
Rt为负温度系数热敏电阻，用来补偿QM－N5由于温度变化引起的偏差。
以TWH8751为中心器件的电路组成负氧离子发生器，其振荡频率约为1KHz，在T2次级可得到5kV左右的高压。
放电端采用开放式，大大提高了负氧离子的浓度，减小了臭氧的浓度，使到达外面的负氧离子增加，TWH8751的②脚即同相输入端为高电位时，振荡器停振，在正常室内环境下，A、B之间电阻很大，B点电位很低，VT1截止，TWH8751的②脚为高电位，振荡器不工作，没有负离子产生；当室内的有害气体浓度超过了RP设定的临界值，VT1饱和导通，TWH8751的②脚呈低电位，振荡器起振，产生负氧离子。
在一定程度上负离子可以消除室内的烟雾，达到清新空气利于身体健康的目的。
元器件选择与制作元器件清单见下表。
T2用14吋行输出变压器改制，其高压包不动，将低压绕组线圈全部拆除，用Φ＝0.6mm漆包线重绕45匝。
其它元器件无特殊要求。
放电端子用大头针做成，在长170mm、宽40mm的敷铜板上钻三排眼，每排16个，均为Φ＝1mm。
将大头针一一插入孔中并焊牢，要使焊点圆滑，不能有毛刺。
挑选大头针时要注意长短一致，且尖头越尖越好。
整机装入一个180×110×80（mm3）的ABS工程塑料盒中。
使用时，可调节RP旋钮以使整机有合适的灵敏度。
将本装置放常抽烟的地方如茶几、写字台上，对于冬天室内生火的家庭，晚上可将它放在床头，保持睡眠时的空气清新。
太阳能空气净化器设计研究
太阳能空气净化器设计研究作者：朱研博来源：《中国科技纵横》2018年第15期摘要：目前，能源在人们生活中占据重要的位置，大量的消耗能源给人类的生活环境造成了巨大的破坏，人类资源面临枯竭的严峻考验。
可持续发展成为人类发展的新主题方向。
目前世界各国都在研究开发新能源以促进社会的和谐发展，太阳能能源成为当前科学家公认的最具发展前途的能源。
随着人们生活水平的提高，人们开始广泛关注空气质量问题。
空气净化器是一种新的家用生活电器，它能够有效改善空气质量，在生活中广泛使用。
如今空气环境日益恶劣，随着人们关注和市场的需求，越来越多的企业开始投入空气净化器的制造。
本设计以清洁能源为理念，以交互体验方式为方法，运用美学实际原理，结合太阳能发电技术，使产品造型和结构功能实现优化统一。
关键词：太阳能；空气净化器；设计研究中图分类号：TM615 文献标识码：A 文章编号：1671-2064（2018）15-0047-02随着人类经济的发展，人们越来越关注于周围的生活环境，可持续发展成为当今世界发展的主题，太阳能可再生能源被科学家认为最有前途的能源，是研究太阳能发电为主的新型产品。
目前由于太阳能转换效率的问题，太阳能在家电的应用多集中在充电宝等小电子产品上，相应的批量生产销售的产品较少，随着太阳能技术的成熟发展，在多种电器上应用前景广阔。
1 空气净化器简介我国光伏产业目前制造水平技术研发有相对较好的基础，在转型发展上具有广阔空间。
目前光伏发电价格在市场上还需要一定的时间，我国大部分太阳能产品用于出口，因此产业发展并无健康持续快速发展。
我国在材料晶体核心技术方面仍较为落后，薄膜电池技术设备也不够先进，与世界发达国家的技术水平还存在一定差距。
光伏产业目前的发展重点就是降低成本，只有降低成本才能使光伏产业不断发展，取代传统能源。
太阳能光伏技术在小产品上应用广泛，例如太阳能充电器，太阳能灯，太阳能手表等。
目前由于受到空气污染原因的影响，国内人们普遍关注空气质量，现代空气净化器起源于美国，美国政府的放射性材料研究员开发了HEPA过滤网。
如何制作一个自制的太阳能空气净化器
规格：电压、 电流等参数
价格：市场上 的价格差异较 大，需要根据
预算选择
购买渠道：可 在网上商城、 太阳能板专卖 店或线下实体
店购买
微型风扇
作用：产生气流，帮助空气流通连接方式：通过线路连接Fra bibliotek太阳 能电池板
添加标题
添加标题
添加标题
添加标题
规格：直径通常在5-10厘米之间
品牌与型号选择：根据需求和预 算进行选择
PART 03 制作过程
组装太阳能板和微型风扇
将太阳能板与微型风扇组装 在一起
确保连接牢固，避免出现松 动或脱落的情况
测试太阳能板是否能正常工 作，确保微型风扇可以正常 运转
调整太阳能板的角度，使其 能够更好地吸收阳光
安装过滤网
确保过滤网与进风口紧密 贴合
将过滤网插入空气净化器 的进风口
如有需要，可使用胶带等 工具固定过滤网
太阳能板不工作：检查安装角度和高度，确保能接收到足够阳光 空气净化效果不佳：检查滤网是否脏污或过期，及时更换或清洁
设备内部积水：检查集水盘是否清洁，及时清理积水 设备噪音大：检查电机是否正常，如有问题及时维修或更换
PART 05
自制太阳能空气 净化器的优势与
局限性
优势
节能环保：利用太阳能作为能源，无污染，低碳环保。
调整和改进
PART 04 使用和维护
使用方法
安装：按照说明书的步骤正确安装太阳能空气净化器 操作：按下电源开关，调整适当的档位 维护：定期清洁空气净化器滤网，保持设备清洁 注意事项：避免在潮湿环境下使用，定期检查电线是否破损
维护建议
定期清洁：定 期清洁空气净 化器的外壳和 内部组件，保 持其高效运行。

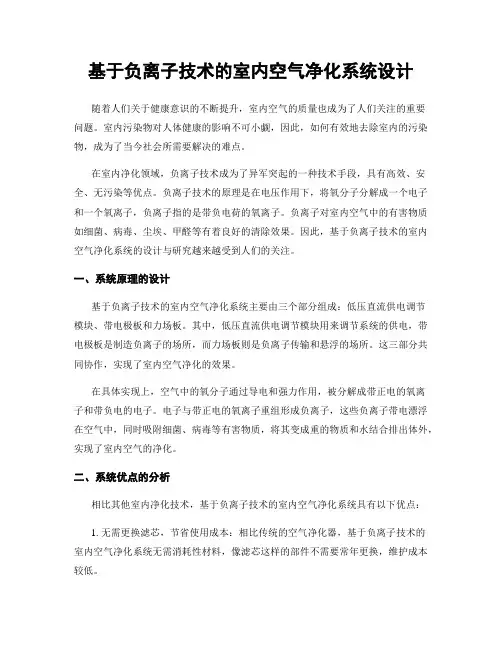

基于负离子技术的室内空气净化系统设计
基于负离子技术的室内空气净化系统设计随着人们关于健康意识的不断提升，室内空气的质量也成为了人们关注的重要问题。
室内污染物对人体健康的影响不可小觑，因此，如何有效地去除室内的污染物，成为了当今社会所需要解决的难点。
在室内净化领域，负离子技术成为了异军突起的一种技术手段，具有高效、安全、无污染等优点。
负离子技术的原理是在电压作用下，将氧分子分解成一个电子和一个氧离子，负离子指的是带负电荷的氧离子。
负离子对室内空气中的有害物质如细菌、病毒、尘埃、甲醛等有着良好的清除效果。
因此，基于负离子技术的室内空气净化系统的设计与研究越来越受到人们的关注。
一、系统原理的设计基于负离子技术的室内空气净化系统主要由三个部分组成：低压直流供电调节模块、带电极板和力场板。
其中，低压直流供电调节模块用来调节系统的供电，带电极板是制造负离子的场所，而力场板则是负离子传输和悬浮的场所。
这三部分共同协作，实现了室内空气净化的效果。
在具体实现上，空气中的氧分子通过导电和强力作用，被分解成带正电的氧离子和带负电的电子。
电子与带正电的氧离子重组形成负离子，这些负离子带电漂浮在空气中，同时吸附细菌、病毒等有害物质，将其变成重的物质和水结合排出体外，实现了室内空气的净化。
二、系统优点的分析相比其他室内净化技术，基于负离子技术的室内空气净化系统具有以下优点：1. 无需更换滤芯，节省使用成本：相比传统的空气净化器，基于负离子技术的室内空气净化系统无需消耗性材料，像滤芯这样的部件不需要常年更换，维护成本较低。
2. 运行噪音小，使用更舒适：负离子产生的过程是无声的，不会影响人们的健康和正常生活。
此外，其运行的过程也不会产生光亮等异物。
3. 净化效率高，能够达到PM2.5级别：基于负离子技术的室内空气净化系统净化效率高，如正品空气治理之恒清负离子空气净化器可以从空气中清除PM2.5级别的有害物。
4. 安全性高，看护更轻松：基于负离子技术的室内空气净化系统不需要使用化学性材料、也不会产生臭氧等有毒物质，安全可靠，对我们的身体健康也不会产生任何负面影响。
新型太阳能智能PM2.5空气净化器的设计与研究
新型太阳能智能PM2.5空气净化器的设计与研究李庆才;翟龙涛;许龙贺;高勇善【摘要】本文是基于新型太阳能智能PM2.5空气净化器的设计与研究.主要介绍了当前市场前景与未来的发展空间,并认真分析了负离子空气净化器的原理及组件构成.负离子产生机理及如何克服伴随产物臭氧,同时根据材料特性和环境要求对负离子空气净化器应用做以实验,净化器净化材料对净化效果、风量、噪声等做以具体分析研究.另外,简述了太阳能智能PM2.5空气净化器具备的多种创新功能.【期刊名称】《山西电子技术》【年(卷),期】2017(000)001【总页数】3页(P75-77)【关键词】太阳能;负离子净化;智能;PM2.5【作者】李庆才;翟龙涛;许龙贺;高勇善【作者单位】德州学院机电工程学院,山东德州253023;德州学院机电工程学院,山东德州253023;德州学院机电工程学院,山东德州253023;德州学院机电工程学院,山东德州253023【正文语种】中文【中图分类】TM925.16;TM615现代生活生产中，我国的大气污染物排放总量居高不下。
全国大多数城市的大气环境质量超过国家标准。
近年来，“雾霾”更成为了我国当之无愧的年度热词之一，国内25个省100多个大中城市被雾霾所困扰，全国平均雾霾天数达到29.9天，较往年同期偏多9.43天，且持续性霾过程增加显著[1]。
相关研究表明，大气PM2.5浓度增高可显著增加人体致癌和非致癌风险。
多项调查显示，PM2.5大气浓度每增加10 g/m3，居民日均总死亡率将增加0.9%，心血管疾病死亡率将增加1.22%，呼吸系统死亡率将增加0.97%。
当前的PM2.5浓度水平每年仅在北京、上海、广州、西安四个城市就能造成上万人的过早死亡[1]。
其实，即使大气中污染物浓度不高，但人体成年累月呼吸这种污染的空气，也会引起慢性支气管炎、支气管哮喘、肺气肿及肺癌等疾病。
2.1 太阳能智能空气净化器的构成目前太阳能智能空气净化器主要有以下组件构成:太阳能充电系统、自动控制系统、静电除尘系统、智能报警系统和蓝牙遥控系统等四个系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能负氧离子空气净化器设计
随着我国的城镇现代化快速发展，环境问题越来越突出。
伴随着工业化的加速发展和汽车尾气排放，在最近几年雾霾成为每个国民挥之不去的噩梦。
如何将空气中的PM2.5颗粒和其它尘埃及细菌、病毒过滤已成为研究的共同课题。
这为太阳能负离子空气净化器的发展提供了必要条件。
标签：环保；太阳能；技术创新
1 市场前景
在进入21世纪的今天，伴随工业化的进程污染和环境破坏。
由PM2.5引发的各种呼吸道疾病频繁上演，改善空气质量成为社会的最大问题。
现代建筑多采用密闭结构的设计，人们的住宅和公共活动室内的空气污染愈发严重。
室内空气污染问题一般分为两个方面。
一方面是：在空气中大量漂浮的PM2.5颗粒及微尘在室内集聚引起呼吸道的感染和不舒服危及人们的健康。
另一方面：电视、电脑、电冰箱和空调使用过程中会产生大量的正离子积聚在室内无法排除时刻危害着人们的健康。
随着人民对于环保和健康问题的持续关注如何将室内空气净化为自然、纯净和新鲜的空气成为研究的重大课题。
随着太阳能负离子空气净化器的出现改变了这一现状，太阳能负离子空气净化器不仅满足了人们对新鲜空气的需求而且还促进了太阳能等新能源的发展。
同时太阳能负离子空气净化器能对空气中的细菌、异味、PM2.5颗粒物和电器产生的离子进行净化。
它与传统的空气进化器的不同在于其以太阳能作为能源，配备的探头可以随时监控室内空气质量，具有很强的自动化控制能力等。
同时太阳能负离子空气净化器产生的小粒径负离子，则有良好的生物活性，易于透过人体血脑屏障，进入人体发挥其生物效应促进人的血液循环。
在不久的将来以太阳能负离子空气净化器为代表的空气净化器必将走入千家万户，给深受污染空气的人们带去清洁的环境。
2 研究内容
太阳能通过单晶硅太阳能板转化为电能储存于铅蓄电池中，白天可以直接用单晶硅太阳能板给电路供电，夜晚可以用铅蓄电池给电路供电。
电路中负离子产生器工作时产生小颗粒负离子，这些负离子可以使细菌的蛋白质两极性颠倒，从而使细菌的生存能力降低或者致死。
同时这些负氧离子可以改善人的神经和血液循环系统。
除此之外在净化器内部的负离子与静电吸附网配合将空气中的PM2.5微尘，通过正负离子吸引、碰撞形成分子团下沉落地，静电网面上充满高伏特数的强力静电，将空气中的悬浮粒子吸附，污染空气通过滤网时将空气中98%的灰尘、过敏源及病毒吸附在滤网内，滤网清净效率可从7%到滤心集尘90%，能很好地保护人的身体的健康。
3 作用及功效
（1）太阳能空气净化器中负氧离子发生器产生的负氧离子能改善呼吸道及
肺功能，影响人的中枢神经系统和血液循环系统。
在有限的房间之内，负氧离子浓度越高，空气越清新。
（2）室内环境中PM2.5及污染物含量通过PM2.5传感器自动检测，将检测的信号通过AD芯片传递给单片机然后单片机将室内PM2.5和污染物含量通过LED显示屏呈现给用户，用户可以设定空气净化等级，系统可以根据用户设定的空气净化等级自动控制开启和中断太阳能负离子空气净化器。
（3）单晶硅太阳能电池板产生的电能除了供给系统消耗外，多余的电能还可通过接口供给家用小型电器一举两得。
（4）太阳能负离子空气净化器采用太阳能供电，避免了对电能的消耗。
既经济又环保，对于家人没有任何的伤害。
整个产品分为三部分：
太阳能供电部分、负氧离子产生部分、静电吸附网部分。
太阳能供电部分：采用单晶硅太阳板来进行太阳能转换，将成型的单晶硅太阳板固定于房子正南的方向上以获得最大的光照量，将太阳的光能转化为电能储存于铅蓄电池中，在夜晚和阴雨天阳光弱或无阳光时为电路供电在阳光充足的情況下还可以直接使用太阳能。
负氧离子产生部分：负离子生成技术采用最新的负离子转换器和纳子富勒烯负离子释放器技术产生，可以生成等同于大自然的生态负离子，即小粒径负离子。
这些产生的负氧离子能够改善人体呼吸道及肺功能，影响人的中枢神经和血液循环系统降低弭患老年痴呆的作用。
降低血压，改善睡眠，促进新陈代谢，因此称其为“空气中的维生素”。
吸附部分：静电滤网的原理是在无纺布纤维内植入正负向永久性电荷，使布面上充满高伏特静电，从而吸附空气中的悬浮粒子。
首先：永久性过滤网将风机带进的污染空气和大型颗粒如毛发和纤维屑束缚住。
其次：空气清洁器的空气净化滤网内的负离子发生器与静电吸附网共同作用将空气中的PM2.5污染物吸附在静电网上，负离子使污染物中小到如细菌和病毒这样0.01微米的微粒带电，并被吸附在收集盘中。
最后，活性炭过滤器吸收空气中的异味。
原理图：
4 课题意义
负离子空气净化器通过采用采用生态负离子生成的芯片技术及纳子富勒烯离子释放技术，可以模拟自然原生态的生态级空气负离子，根据国际空气环保领域的众多专家研究证实，生态级负离子对促进人的神经系统和血液循环系统循环具有重大意义，对于人们的健康具有良好的促进作用。
使用的单晶硅太阳能电池
板在生产技术上目前比较成熟，太阳能电池板在市面上基本可以买到。
纳子富勒烯负离子释放技术、静电式滤网技术比较成熟基本可以得到。
PM2.5传感器探头、AD芯片、铅蓄电池、单片机控制系统均可在市面上买到。
本课题的不但操作性非常高而且还解决了当前困扰人们的健康问题一举多得。
未来市场潜力巨大前景光明。
作者简介：李春林（1993-），男，成都理工大学工程技术学院，本科，研究方向：光电子技术。
