电机检测系统简要方案
电机测速方案
电机测速方案1. 引言电机是现代工业中常用的设备之一，其运行状态的监测和测量是非常重要的。
而电机的测速方案，就是用来测量电机转速的一种解决方案。
2. 电机测速原理电机测速的原理可以根据测速方法的不同而有所区别。
这里介绍两种常见的电机测速原理。
2.1. 电机反电势测速原理电机反电势测速是一种基于电磁感应原理的测速方法。
当电机旋转时，其产生的磁场会引起定子绕组中的感应电动势，这个电动势与电机的转速成正比关系。
通过测量电机绕组上的感应电动势，就可以间接地得到电机的转速。
2.2. 光电编码器测速原理光电编码器是一种将机械运动转化为光电信号的装置。
在电机上安装一个光电编码器，通过检测其输出的脉冲信号的频率，就可以得到电机的转速。
3. 电机测速方案根据上述的电机测速原理，可以设计出多种电机测速方案。
下面介绍两种常见的电机测速方案。
3.1. 电机反电势测速方案电机反电势测速方案基于电磁感应原理，其主要步骤如下：1.将电机绕组中的一个相线与一个外部负载电阻相连。
2.通过测量该外部负载电阻上的电压，得到感应电动势的大小。
3.根据感应电动势与转速成正比的关系，计算出电机的转速。
3.2. 光电编码器测速方案光电编码器测速方案是通过光电编码器检测脉冲信号的频率来测量电机转速。
其主要步骤如下：1.在电机轴上安装一个光电编码器，并通过连接线将其与测速仪器相连。
2.测速仪器接收到光电编码器输出的脉冲信号。
3.通过测量脉冲信号的频率，计算出电机的转速。
4. 电机测速应用电机测速方案广泛应用于工业控制领域和工程实践中。
以下是几个电机测速应用的例子：4.1. 机械设备故障诊断电机转速是机械设备故障诊断的重要参数之一。
通过测量电机转速的变化，可以判断设备是否存在故障，并及时进行维修。
4.2. 控制系统反馈在一些需要精确控制的系统中，电机转速是一个重要的反馈信号。
通过测量电机转速，可以对系统进行闭环控制，保证系统的稳定性和精度。
4.3. 电机控制策略优化通过测量电机转速，并结合其他参数，可以对电机控制策略进行优化。
电机测试方案
电机测试方案电机测试方案引言电机是一种能将电能转化为机械能的装置，广泛应用于各种电动设备和工业设备中。
为确保电机的性能和质量，需要进行严格的测试和评估。
本文档将介绍一种常见的电机测试方案，旨在确保电机在设计和制造过程中的合格性。
目标本文档的目标是为工程师和技术人员提供一种有效的电机测试方案，帮助他们评估电机的性能和质量。
测试准备在进行电机测试之前，需要准备以下设备和工具：- 电机测试台：包括电机支架、测试仪器等。
- 测试仪器：例如万用表、示波器、电流表等。
- 电源：用于为电机供电。
- 标准负载：用于测试电机的负载能力。
- 计算机：用于记录和分析测试数据。
测试步骤1. 电机安装将待测试的电机安装在电机支架上，并确保安装牢固可靠。
连接电机的电源线和传感器线，准备好测试仪器的测量接口。
2. 预测试检查在正式测试之前，进行预测试检查以确保测试前的准备工作已完成。
检查以下事项：- 电机连接是否正确。
- 测试仪器是否正常工作。
- 电源是否稳定。
3. 静态测试进行静态测试以评估电机的静态性能。
执行以下操作：- 测量电机的绝缘电阻。
- 测量电机的电流和电压特性。
- 测量电机的阻抗特性。
- 测量电机的霍尔效应或编码器反馈信号。
4. 动态测试进行动态测试以评估电机的动态性能。
执行以下操作：- 测试电机的转速和转矩特性。
- 测试电机的加速和减速性能。
- 测试电机的过载能力。
5. 效率测试测试电机的效率以评估其在转换电能和机械能之间的能量损失。
执行以下操作：- 测量电机输入功率和输出功率。
- 计算电机的效率。
6. 耐久性测试进行耐久性测试以评估电机在长时间运行下的可靠性和稳定性。
执行以下操作：- 进行电机的连续运行测试。
- 在不同负载条件下测试电机的寿命。
数据分析和报告根据测试数据进行数据分析，并编写测试报告。
报告应包括以下内容：- 电机的静态性能测试结果。
- 电机的动态性能测试结果。
- 电机的效率测试结果。
- 电机的耐久性测试结果。
电机监测系统毕业设计

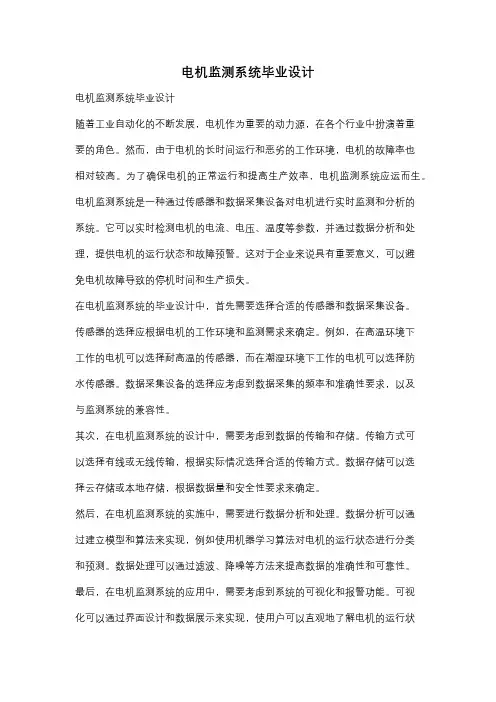

电机监测系统毕业设计电机监测系统毕业设计随着工业自动化的不断发展，电机作为重要的动力源，在各个行业中扮演着重要的角色。
然而，由于电机的长时间运行和恶劣的工作环境，电机的故障率也相对较高。
为了确保电机的正常运行和提高生产效率，电机监测系统应运而生。
电机监测系统是一种通过传感器和数据采集设备对电机进行实时监测和分析的系统。
它可以实时检测电机的电流、电压、温度等参数，并通过数据分析和处理，提供电机的运行状态和故障预警。
这对于企业来说具有重要意义，可以避免电机故障导致的停机时间和生产损失。
在电机监测系统的毕业设计中，首先需要选择合适的传感器和数据采集设备。
传感器的选择应根据电机的工作环境和监测需求来确定。
例如，在高温环境下工作的电机可以选择耐高温的传感器，而在潮湿环境下工作的电机可以选择防水传感器。
数据采集设备的选择应考虑到数据采集的频率和准确性要求，以及与监测系统的兼容性。
其次，在电机监测系统的设计中，需要考虑到数据的传输和存储。
传输方式可以选择有线或无线传输，根据实际情况选择合适的传输方式。
数据存储可以选择云存储或本地存储，根据数据量和安全性要求来确定。
然后，在电机监测系统的实施中，需要进行数据分析和处理。
数据分析可以通过建立模型和算法来实现，例如使用机器学习算法对电机的运行状态进行分类和预测。
数据处理可以通过滤波、降噪等方法来提高数据的准确性和可靠性。
最后，在电机监测系统的应用中，需要考虑到系统的可视化和报警功能。
可视化可以通过界面设计和数据展示来实现，使用户可以直观地了解电机的运行状态。
报警功能可以通过设置阈值和触发条件来实现，当电机出现异常情况时及时发送报警信息，以便进行及时处理。
总之，电机监测系统的毕业设计涉及到传感器选择、数据采集与存储、数据分析与处理、系统可视化与报警等多个方面。
通过合理的设计和实施，电机监测系统可以提高电机的运行效率和可靠性，减少故障和停机时间，为企业的生产提供保障。
同时，电机监测系统的研究也为相关领域的发展提供了新的思路和方法。
电机测试台方案

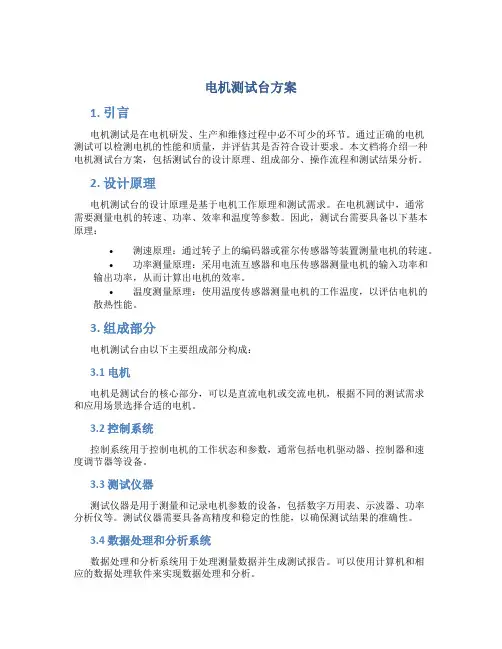

电机测试台方案1. 引言电机测试是在电机研发、生产和维修过程中必不可少的环节。
通过正确的电机测试可以检测电机的性能和质量，并评估其是否符合设计要求。
本文档将介绍一种电机测试台方案，包括测试台的设计原理、组成部分、操作流程和测试结果分析。
2. 设计原理电机测试台的设计原理是基于电机工作原理和测试需求。
在电机测试中，通常需要测量电机的转速、功率、效率和温度等参数。
因此，测试台需要具备以下基本原理：•测速原理：通过转子上的编码器或霍尔传感器等装置测量电机的转速。
•功率测量原理：采用电流互感器和电压传感器测量电机的输入功率和输出功率，从而计算出电机的效率。
•温度测量原理：使用温度传感器测量电机的工作温度，以评估电机的散热性能。
3. 组成部分电机测试台由以下主要组成部分构成：3.1 电机电机是测试台的核心部分，可以是直流电机或交流电机，根据不同的测试需求和应用场景选择合适的电机。
3.2 控制系统控制系统用于控制电机的工作状态和参数，通常包括电机驱动器、控制器和速度调节器等设备。
3.3 测试仪器测试仪器是用于测量和记录电机参数的设备，包括数字万用表、示波器、功率分析仪等。
测试仪器需要具备高精度和稳定的性能，以确保测试结果的准确性。
3.4 数据处理和分析系统数据处理和分析系统用于处理测量数据并生成测试报告。
可以使用计算机和相应的数据处理软件来实现数据处理和分析。
3.5 安全和保护装置为了保证测试过程的安全性和可靠性，测试台需要配备相应的安全和保护装置，如过载保护、短路保护和漏电保护等。
4. 操作流程电机测试台的操作流程如下：1.准备测试台：确保电机测试台及相关设备正常运行，并进行必要的预热和校准。
2.连接电源：将电机和测试仪器等设备与电源连接，并进行相应的电气接地操作。
3.设置参数：根据测试需求，设置电机的工作参数，如电压、电流和转速等。
4.启动测试：启动电机并记录相应的电机参数数据，如转速、功率和温度等。
5.结束测试：根据测试要求，记录测试结束时的电机参数数据。
电机性能测试系统方案
电机性能测试系统配置方案测试系统简述：磁滞测功机、磁粉测功机或电涡流测功机、伺服测功机及相关配套仪器等组成。
电机性能测试系统是测试电机性能的专用测试设备，系统采用了高精度的电量传感器和高精度的JC型转矩转速传感器，可满足各种型号、各种不同等级电机·的电压、电流、频率、输入功率、功率因数、转速、转矩、输出功率、效率等进行精确测量的要求。
系统测试精度高、重复性好、运行稳定性强、并行效率高、使用寿命长、工作简便。
能对电机进行空载特性、负载特性测试，具备手动与自动两种控制方式，手动控制方式即脱开计算机系统测试，自动控制方式即由计算机控制测试。
自动测试系统随机提供全中文配套软件，能显示和打印输出特性曲线和数据：n＝f（U、I、P1、COSφ、M、P2、η）M＝f（U、I、P1、n、COSφ、P2、η）能测试和显示以下数据：被测电机的输入电压、电流、输入功率、转矩、转速、输出功率、效率，能显示和打印输出测试数据和负载特性曲线（PDF格式导出），输出格式有多种可选择。
系统配置有磁滞测功机、磁粉测功机、电涡流测功机、智能测功机控制器、直流电参数、单相电参数、三相电参数、电机测试系统柜、电机专用测试软件、电脑打印机及工装夹具等。
具体相关配置：1、基础配置：电参数测量仪（直流电参数、单相电参数、三相电参数）、测功机控制器、测功机、夹具、工装；2、实用配置：电参数测量仪（直流电参数、单相电参数、三相电参数）、测功机控制器、测功机、夹具、工装、电机性能测试软件；3、智能配置：电参数测量仪（直流电参数、单相电参数、三相电参数）、测功机控制器、测功机、夹具、工业控制计算机、打印机及电机性能测试软件、电机测试系统柜（立式或卧式）。
一、测功机基本参数：（选配测功机）：测功机实物图电机测功机参考图1.测功机型号：ZF350WKB (高精度磁粉测功机-定制)转矩： 35-350（N.m）转速： 0-1500 (r/min)连续运行功率：12000（W）外形尺寸长-宽-高：1200-460-480（mm）中心高： 200（mm）重量：150（Kg）5min运行功率：14000（W）转矩精度：±0.5% 转速精度：0.2%注意：一台测功机不可能完成所有电机产品规格的检测，可按电机产品分档，选择多台测功机，而配套仪器、软件部分均为通用的。
电机检测系统方案设计
一、系统研制意义科学技术的发展对电机性能和质量指标提出了越来越高的要求，电机检验技术的发展与电机工业的发展是密切相关的。
电机检测是利用仪器、仪表及相关设备，按照相关的规定，对电机制造过程中的半成品和成品，或以电机为主体的配套产品的电气性能、力学性能、安全性能及可靠性等技术指标进行的检验。
通过这些检验，可以全部或部分的反映被试电机的相关性能数据，用这些数据，可以判断被试电机是否符合设计要求、品质的优劣以及改进的目标和方向。
电机检测是电机研究、生产和维修过程中不可缺少的重要环节，是电机制造和生产的重要工序。
传统的检测设备和方法由于操作时间长，需观测的仪器多，人工读取测试数据和进行数据分析、计算，在一定程度上影响了电机检测的质量和精度。
随着目前电机设计水平、工艺水平的进一步提升，以及电机原材料的性能不断提高，电机的性能和质量指标有了很大的提高。
因此，对电机检验技术的要求也日益提高，提高电机检验效率、降低操作人员劳动强度、提高测试精度和试验质量势在必行，而由于测试理论的丰富、测试手段的进步、设备精度的提高以及自动化测试系统和电子计算机在测试中的广泛应用，电机的检验技术也确实有了突飞猛进的发展。
因此，研制一套符合要求的电机自动检测系统，对于从事电机维修的单位来说是非常有必要的。
二、系统主要功能1、系统可检测电机的转矩、转速、功率等参数。
2、系统可检测电机的输入电流、电压、功率因数、功率等参数。
3、系统具有手动、自动测试方式，全部过程可在控制柜上的显示控制仪上实现；数据可锁存，以便手工记录；4、系统具有自动测试方式，即负载根据设置自动加载，扫描电机从空载到设定值的特性曲线；5、系统具有定点测试方式，即电机运行后，负载自动调节到设定值，并在设定值处稳定运行；6、系统可记录测试结果，电机测试数据以报表或曲线的方式显示，可打印保存，方便下次打开查询曲线，曲线坐标参数可修整。
三、系统主要性能1、额定扭矩检测精度：±0.5%；转速精度±0.2%；2、测功范围：0.01Nm～1000Nm；3、转速测量范围：0～7000转/分；4、温度测量范围：0～70度；5、电压测量范围：交流-400～+400伏，直流-30～+30伏；6、电流测量范围：100安培。
电动机运行监测技术方案
电动机运行监测技术方案简介该文档旨在提供一项电动机运行监测技术方案，以保障电动机的正常运行并提前预警可能出现的故障。
监测设备为了实施电动机的运行监测，我们建议使用以下设备：1. 电流传感器：用于测量电动机的电流变化，可以监测电动机的负载情况以及电流异常。
电流传感器：用于测量电动机的电流变化，可以监测电动机的负载情况以及电流异常。
2. 温度传感器：用于测量电动机的温度，可以监测电动机的过热情况。
温度传感器：用于测量电动机的温度，可以监测电动机的过热情况。
3. 振动传感器：用于测量电动机的振动情况，可以监测电动机的振动异常。
振动传感器：用于测量电动机的振动情况，可以监测电动机的振动异常。
数据采集与存储监测设备采集到的数据将通过以下步骤进行处理和存储：1. 数据采集：监测设备会定期采集电流、温度和振动数据。
数据采集：监测设备会定期采集电流、温度和振动数据。
2. 数据处理：采集到的数据将经过处理，包括数据清洗和异常检测。
数据处理：采集到的数据将经过处理，包括数据清洗和异常检测。
3. 数据存储：处理后的数据将存储在云端数据库中，以便进行进一步分析和查询。
数据存储：处理后的数据将存储在云端数据库中，以便进行进一步分析和查询。
数据分析与预警通过对采集到的数据进行分析，可以实现以下功能：1. 异常检测：通过对电流、温度和振动等数据进行分析，可以检测到电动机的异常情况，如过负荷、过热和振动异常等。
异常检测：通过对电流、温度和振动等数据进行分析，可以检测到电动机的异常情况，如过负荷、过热和振动异常等。
2. 预警通知：一旦检测到异常情况，系统将发送预警通知给相关人员，以便他们及时采取措施避免进一步损坏。
预警通知：一旦检测到异常情况，系统将发送预警通知给相关人员，以便他们及时采取措施避免进一步损坏。
3. 历史分析：系统将保留历史数据，并提供分析功能，以帮助用户了解电动机运行情况的变化趋势和可能的问题。
历史分析：系统将保留历史数据，并提供分析功能，以帮助用户了解电动机运行情况的变化趋势和可能的问题。
电机检测系统简要方案
电机检测系统简要方案电机检测系统是现代化生产中的一个基础性工具，其准确度直接关系到制造工业产品的质量和效率。
因此，设计一种高效、精确、便捷的电机检测系统就成为了工业发展中的重要课题之一。
本文将简要介绍电机检测系统的方案，从其设计、实现、其重要性及系统的优缺点等方面进行阐述。
一、设计电机检测系统是通过对电动机的一系列检测，来获取电机工作状态的一种设备。
一般包含功率、转速、振动、温度、电流、电压等几大要素的监测。
因此，在设计电机检测系统时，需考虑到电机的工作准确度、监测精度、故障诊断等多种问题。
首先，需明确电机检测的基本指标。
其次，根据不同类型的电机、参数指标的不同，设计合适的技术手段来检测电机性能。
最后，根据设备的特性以及价格等因素，综合考虑选择合适的电机检测系统。
二、实现在实现电机检测系统时，需要结合相关技术手段和测试设备。
其中，主要分为两个步骤：采集电机数据、分析电机数据。
采集电机数据一般采用直接测量法、瞬态分析法、频谱分析法、阻抗分析法等方法进行；分析电机数据则主要通过数据处理软件、人工智能算法等方式进行。
三、重要性电机检测系统的应用具有高度的实用价值和广泛的应用领域。
电机作为工业生产机械的重要动力源，其质量直接影响到产品质量和效率。
通过电机检测系统，可以对电机进行准确监测，获取电机运行情况的数据，及时发现降低电机效率的因素，避免不必要的生产损失和安全事故。
同时，电机检测系统也可为电机机械维护提供有效的技术手段和管理工具，对维护人员提供准确的故障诊断和维修方案，提高机器设备的效率和利用率。
四、优缺点电机检测系统具有如下的一些优点：1.高精度：电机检测系统具备高精度的测试技术和数据处理能力，准确度高；2.便捷性：电机检测系统具备运输装载灵活，操作简便的特点，达到使用的方便；3.提高产量：电机检测系统能够准确监测电机性能，及时发现电机降效问题，从而有助于提高产量和效率。
当然，电机检测系统也存在一些缺点，比如成本较高、设备占用空间大等问题。
电机测速方案
电机测速方案引言电机测速是工程领域中常用的技术之一，用于测量电机的转速。
在很多应用中，准确地获得电机的转速信息对操作和控制电机至关重要。
本文将介绍几种常见的电机测速方案，包括：脉冲计数法、霍尔传感器测速法和反电势测速法。
1. 脉冲计数法脉冲计数法是一种直接测量电机转速的方法，它基于电机转子上的一个装置，通常是一个光电传感器或磁性传感器，用于检测转子上的特定标记或轨迹。
该装置发出一个脉冲信号每当转子经过一个标记或轨迹。
脉冲计数法的测速原理非常简单，通过统计每个时间段内的脉冲数量，可以计算出电机的转速。
计算转速的方法可以是简单的计数频率，即脉冲数除以时间；也可以采用更高级的算法，如利用滑动窗口计算平均值，以减少测量误差。
脉冲计数法的优点是测量过程简单，成本低廉。
但是它也有一些局限性，比如只能测量触发信号的次数，不能实时获取转速变化的细节，以及对于高速转动的电机可能无法实时处理大量的脉冲信号。
2. 霍尔传感器测速法霍尔传感器测速法是一种基于霍尔效应的测速方法。
霍尔效应是描述电流通过导体时受到的磁场影响的现象，利用霍尔传感器可以检测到电机转子旋转时的磁场变化。
这种变化可以转换成电压信号来测量转速。
在应用中，霍尔传感器通常放置在电机的固定部分上，而磁场源则装在电机转子上。
当转子旋转时，霍尔传感器会生成一个脉冲信号，其频率与转速成正比。
通过检测和计数脉冲信号，可以计算出电机的转速。
霍尔传感器测速法的优点是能够实时获取转速变化的信息。
此外，它也可以检测电机的方向变化，因为脉冲信号的相位变化可以指示电机的转动方向。
然而，对于某些电机，特别是低速转动的电机，使用霍尔传感器可能会面临信号噪声和分辨率不够的问题。
3. 反电势测速法反电势测速法是一种利用电机的反电势信号来测量转速的方法。
反电势是电机自身在运行中产生的电动势，它与电机转速成正比。
通过测量反电势的大小，可以推算出电机的转速。
在实际应用中，反电势信号通常是由电机定子上的绕组产生的。
电机测速方案
电机测速方案随着科技的不断发展，电机测速方案在工业自动化和交通运输等领域中起到至关重要的作用。
电机是现代社会中常见的动力装置，通过测速可以获取电机的转速信息，从而实现精确控制和监测。
一、测速原理在了解电机测速方案之前，我们必须先了解测速的原理。
电机测速主要依靠测量电机轴上的转子或其他旋转部件的位置变化来实现。
常见的测速原理有如下几种：1. 光电测速：利用光电传感器感知电机轴上的标记物，通过记录标记物的通过时间来计算转速。
2. 磁编码器测速：将磁编码器安装在电机轴上，通过传感器感知磁编码器输出的信号，进而计算转速。
3. 霍尔传感器测速：利用霍尔元件感知磁场变化，通过转换电路输出变化的电压信号，最终计算得到转速。
二、1. 光电测速系统光电测速系统是一种精确测量电机转速的方案。
该系统由光电传感器、信号处理器和计数器等组成。
通过将光电传感器安装在电机轴端的标记物上，当标记物通过传感器时，光电传感器会产生相应的信号，信号经过处理后输入计数器，计数器根据信号的来回变化计算得到转速。
光电测速系统具有测量精度高、响应速度快的特点，适用于需要快速响应和高精度控制的应用。
2. 磁编码器测速系统磁编码器是一种常见的电机测速方案。
磁编码器由磁编码器头和编码器盘组成，磁编码器头安装在电机轴上，而编码器盘则安装在磁编码器头周围。
磁编码器头可以感知编码器盘上的磁场变化，并将其转化为电信号。
通过读取这些电信号，可以计算出电机的转速。
磁编码器测速系统具有高精度、抗干扰能力强的优点，适用于需要高精度测量和精准控制的场合。
3. 霍尔传感器测速系统霍尔传感器测速系统是一种常用的电机测速方案。
霍尔传感器是一种能够感知磁场变化的传感器，通过将霍尔传感器安装在电机轴上，并与磁铁相对应，当电机转动时，磁铁会产生磁场变化，霍尔元件感知到磁场变化后，会输出相应的电压信号，经过放大和滤波等处理后，可以得到电机的转速。
霍尔传感器测速系统具有体积小、响应速度快的特点，适用于空间有限、需要快速响应的场合。
高压电机运行监测方案
高压电机运行监测方案1. 引言本文档旨在提供一种高压电机运行监测方案，以确保电机运行的可靠性和安全性。
通过实时监测电机运行的各项参数，及时发现运行异常或风险，以便进行必要的维护和修理。
2. 监测参数以下是需要监测的电机运行参数：- 温度：监测电机的温度，以确保在正常范围内。
- 转速：监测电机的转速，以确保在预定范围内。
- 电流：监测电机的电流，以检测过载或其他异常情况。
- 振动：监测电机的振动情况，以检测可能的故障或不平衡。
- 噪音：监测电机的噪音水平，以检测异常或不正常的运行状态。
3. 监测设备与技术为了实施该方案，我们建议使用以下监测设备和技术：- 温度传感器：安装在电机的敏感部位，实时监测电机的温度变化。
- 转速传感器：连接到电机轴上，记录电机的实时转速。
- 电流传感器：与电机电路连接，监测电机的电流变化。
- 振动传感器：安装在电机外壳上，检测电机的振动情况。
- 声音传感器：安装在电机附近，记录电机产生的噪音水平。
4. 数据收集与分析使用上述监测设备，将实时采集到的数据传输到监测系统。
监测系统应具备以下功能：- 数据记录：将采集到的数据保存在数据库中，以备后续分析和比较。
- 数据分析：对采集到的数据进行分析和处理，判断是否存在异常情况。
- 报警机制：在发现异常情况时，触发报警机制，通知相关人员进行处理。
- 可视化展示：将监测数据以图表或报告的形式展示，方便用户进行查看和分析。
5. 维护与修理对于发现异常的电机，需要进行相应的维护和修理工作。
维护和修理工作包括但不限于以下内容：- 清洁和润滑：定期清洁电机，确保无尘和灰尘积聚。
润滑电机的运动部件，以减少摩擦和磨损。
- 零件更换：对损坏或磨损严重的零件进行更换，以确保电机的正常运行。
- 故障排除：对发生故障的电机进行故障排查和修理，以恢复其正常运行状态。
6. 结论本文档提供了一种高压电机运行监测方案，通过实时监测电机的各项参数，及时发现运行异常或风险。
电机在线检测实施方案
电机在线检测实施方案一、背景介绍。
随着工业自动化程度的不断提高，电机作为工业生产中不可或缺的设备，其性能和运行状态的监测变得尤为重要。
传统的电机检测方式存在着效率低、成本高、无法实时监测等问题，因此，开发一种高效、低成本、实时监测的电机在线检测方案势在必行。
二、技术原理。
电机在线检测方案主要基于物联网技术和传感器技术。
通过在电机上安装传感器，实时采集电机的运行数据，如温度、振动、电流等参数，然后将数据通过物联网传输到云端进行分析和处理。
利用人工智能算法对数据进行分析，可以实现对电机运行状态的实时监测和预测，及时发现故障并进行处理。
三、实施步骤。
1. 传感器安装，首先需要在电机上安装各类传感器，如温度传感器、振动传感器、电流传感器等，确保传感器的位置和安装方式能够准确采集电机的运行数据。
2. 数据采集，传感器采集到的数据通过数据采集模块传输到云端服务器，确保数据传输的稳定和实时性。
3. 数据分析，云端服务器采用人工智能算法对传感器采集到的数据进行分析和处理，实现对电机运行状态的实时监测和预测。
4. 故障诊断，通过实时监测和预测，及时发现电机的异常运行状态，并进行故障诊断，提前预防和处理故障。
四、优势和应用。
电机在线检测方案具有以下优势：1. 实时监测，可以实现对电机运行状态的实时监测，及时发现异常情况。
2. 高效低成本，相对于传统的离线检测方式，在线检测方案成本更低，且效率更高。
3. 预防维护，可以通过对电机运行数据的分析，实现对电机的预防性维护，延长电机的使用寿命。
电机在线检测方案可以广泛应用于工业生产中的各类电机设备，如风机、泵、压缩机等，为工业生产提供了可靠的监测手段。
五、总结。
电机在线检测方案基于物联网技术和传感器技术，通过实时采集电机的运行数据，并利用人工智能算法进行分析和处理，实现了对电机运行状态的实时监测和预测。
其高效、低成本、实时监测的优势，使其在工业生产中具有广泛的应用前景。
希望本文提供的实施方案能够为电机在线检测技术的推广和应用提供一定的参考和帮助。
电机测试方案
电机测试方案引言电机是各种机械设备中常见的动力源，因此电机测试是确保其性能和质量的关键步骤。
本文档将介绍一种常见的电机测试方案，包括所需的测试设备、测试方法以及测试结果的评估和分析。
背景在进行电机测试之前，我们需要了解电机的类型和工作原理。
电机主要分为直流电机和交流电机。
直流电机通常由电刷和旋转子构成，工作原理是通过电流在线圈和磁铁之间产生的磁力来实现旋转。
交流电机有多种类型，其中最常见的是感应电机和永磁电机。
感应电机通过在定子上产生的交变磁场来产生转矩，而永磁电机则利用磁铁产生的磁场来驱动转子旋转。
测试设备进行电机测试需要一些基本的测试设备，包括：1.电源：用于提供电流给电机，测试时可以调节电流大小。
2.电流表：用于测量通过电机的电流。
3.电压表：用于测量电机终端的电压。
4.转速计：用于测量电机转子的转速。
5.温度计：用于监测电机的温度。
6.功率测量仪：用于测量电机的功率输出。
测试方法下面是一个典型的电机测试方法的步骤：1.准备测试设备：按照上述测试设备列表准备好所需的设备，并确保其正常工作。
2.连接电路：将电源、电流表和电压表与电机正确连接。
确保电路连接稳固，无松动或接触不良的情况。
3.测量电机参数：通过改变电流大小和转速来测量电机的性能参数，如电流-转速特性曲线、电流-扭矩特性曲线等。
4.测量效率：通过测量电流、电压和功率来计算电机的效率，并绘制效率-负载特性曲线。
5.测量温度：在进行长时间负载测试时，使用温度计定期测量电机的表面温度，并记录下来以评估电机的热性能。
6.分析数据：根据测试结果，对电机的性能进行评估和分析。
比较不同负载下的功率输出、效率等数据，并找出潜在的问题或改进的空间。
测试结果分析电机测试结果的分析主要包括以下几个方面：1.性能评估：根据测试结果，可以评估电机的性能是否符合设计要求。
比较测量的电流-转速特性曲线和电流-扭矩特性曲线与设计要求，如果存在差异，则需要进一步检查电机的制造质量或设计是否存在问题。
电机测速方案
电机测速方案一、引言电机是现代工业中不可或缺的关键设备，在各个领域都发挥着重要的作用。
为了确保电机的正常运行，测速是必不可少的环节。
本文将介绍一种可靠的电机测速方案。
二、传感器选择在选择测速方案之前，我们首先需要选择适合的传感器。
常用的电机测速传感器有光电编码器、霍尔传感器和磁敏传感器。
我们需要根据电机的具体要求和实际应用场景来选择合适的传感器。
三、光电编码器测速方案光电编码器是一种常用的电机测速传感器，通过检测旋转轴上的光电信号来获得转速信息。
使用光电编码器进行测速需要以下步骤：1. 安装光电编码器：将光电编码器安装在电机的旋转轴上，并与电机轴线平行。
确保光电传感器与编码盘之间没有障碍物，以免影响测速的准确性。
2. 连接电路：将光电编码器与电机控制系统连接。
通常情况下，光电编码器会输出脉冲信号，我们需要将这些脉冲信号传递给控制系统进行测速计算。
3. 测速计算：通过计算编码器输出的脉冲数量和脉冲周期，我们可以得到电机的转速。
根据测速的要求，可以选择不同的测速算法，如脉冲计数法、周期测速法等。
四、霍尔传感器测速方案霍尔传感器是另一种常用的电机测速传感器，通过检测磁场变化来获得转速信息。
使用霍尔传感器进行测速需要以下步骤：1. 安装霍尔传感器：将霍尔传感器固定在电机旋转轴周围，靠近电机轴心。
确保传感器与磁铁之间的距离和位置合适，以便获得准确的转速信息。
2. 连接电路：将霍尔传感器与电机控制系统连接。
通常情况下，霍尔传感器会输出高低电平信号，我们需要将这些信号传递给控制系统进行测速计算。
3. 测速计算：通过计算霍尔传感器输出信号的频率和周期，我们可以得到电机的转速。
同样地，根据测速的要求，可以选择不同的测速算法进行计算。
五、磁敏传感器测速方案磁敏传感器是一种基于磁场变化的测速传感器，可以用于电机的测速。
使用磁敏传感器进行测速需要以下步骤：1. 安装磁敏传感器：将磁敏传感器安装在电机旋转轴附近，并确保传感器与磁铁之间的距离合适。
新能源汽车电机检测系统
新能源汽车电机检测系统新能源汽车电机检测系统简介随着环境问题日益严重以及油价的不断上涨，新能源汽车成为人们关注的热点。
新能源汽车的核心部件之一就是电机，而电机的性能对汽车的整体性能和能耗有着重要的影响。
因此，为了保证新能源汽车的性能和质量，需要一个高效准确的电机检测系统。
新能源汽车电机检测系统是一种通过对电机进行全面检测和评估的设备，以确保电机的性能符合规定标准。
它可以帮助汽车生产企业进行电机质量控制，提高产品质量，并最终提升整体竞争力。
新能源汽车电机检测系统的主要功能包括：1. 功率输出测试：通过对电机的输出功率进行测试，评估电机的工作效率和性能。
这可以帮助生产企业了解电机在不同负载下的表现，并对电机进行调整和优化。
2. 转矩测试：通过对电机的转矩进行测试，评估电机的输出力矩。
这可以帮助生产企业确定电机的最大输出能力，并根据需要进行调整和改进。
3. 效率测试：通过对电机的输入功率和输出功率进行测试，评估电机的效率。
这可以帮助生产企业了解电机的能耗情况，并对电机进行能效改进。
4. 温度测试：通过对电机的温度进行实时监测，评估电机的散热性能和工作状态。
这可以帮助生产企业了解电机的散热情况，并对电机进行散热系统的优化。
5. 可靠性测试：通过对电机的运行时间和负载进行长期测试，评估电机的可靠性和寿命。
这可以帮助生产企业了解电机的寿命特性，并根据需要进行调整和改进。
新能源汽车电机检测系统的优势和意义：1. 提高产品质量：通过全面检测和评估电机，可以及时发现和解决电机存在的问题，从而提高产品质量。
2. 减少能耗：通过电机效率的测试和优化，可以减少电机的能耗，提高新能源汽车的续航里程。
3. 提升竞争力：通过实时监测电机的状态和性能，可以及时调整和改进电机的设计和制造，提升企业的竞争力。
4. 保护环境：新能源汽车的推广可以减少传统燃油车的使用，从而减少污染物排放，保护环境。
综上所述，新能源汽车电机检测系统是一种必不可少的设备，可以帮助生产企业提高产品质量、减少能耗、提升竞争力、保护环境。
【致远电子】电机测试方案
【致远电子】电机测试方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制单相电机测试系统系统功能本测试系统主要完成如下功能：1.测量单相电机，220VAC额定电压，额定功率500W，最大转矩5N*m；2.单相电机有抽头，测量各个抽头施加电压下的参数；3.测量方法：直接施加220V电压，加载转矩从0到最大值；4.测量参数：电压、电流、输入功率、功率因数、转速、转矩、输出功率、效率；5.绘制曲线：以转速为横坐标，其他参数为纵坐标绘制图形，所有参数绘制在一张图中；6.所有测量数据在表格中显示；7.找出测量数据中最大输出功率点、最大效率点。
系统工控机（EPCM-521）为主控设备，工控机一方面通过CAN 总线接口与NDAM系列数据采集模块通信控制NDAM-4400输出模拟量信号，从而控制恒流电源来改变制动器的电流。
NDAM数据采集模块同时把扭矩传感器的信号传送给工控机，工控机根据实际采集到的扭矩值实现闭环控制。
另外NDAM系列数据采集模块通过输出DO 数据控制继电器实现电机不同抽头施加电压。
另一方面工控机通过以太网接口控制PA6000功率分析仪设置各项参数，然后把测量数据读出，工控机根据读取到的数据绘制表格、图并且实时保存原始数据。
图 1 单相电机测试系统基本组成设备组成高精度功率分析仪：PA6000（一个功率单元和一个电机单元）；工控机：EPCM-521（附带显示器、鼠标、键盘）；NDAM系列数据采集模块（包括NDAM-9020、NDAM-4400、NDAM-7202和NDAM-6608）磁粉制动器（包含恒流电源）扭矩传感器机架（包括联轴器、三维电机夹具和设备安装台架）修订历史。
电机起动过程动态检测系统
电机起动过程动态检测系统电机作为生活生产中的一个重要设备是不可或缺的，电机的起动问题也关系到设备能否正常的工作，如果电机的起动电流过大则会使电机烧坏，也可能会影响同一变压器供电下的其他设备，所以为了延长电机寿命，保护其他设备安全，我们需要对电机的起动过程进行检测。
本次设计是通过单片机对电机起动过程进行检测，将起动电流转化成数字量送入单片机进行显示，单片机通过霍尔元件产生的脉冲进行测速。
电流采集是通过电流互感器和I/V变换电路进行采集，最后经整流电路送入单片机的模数转换芯片。
上位机的程序和界面通过LabVIEW进行设计，通过串口程序使上位机与单片机的波特率等参数一致，并把起动电流波形在上位机上显示出来。
本次设计中用理论仿真进行试验，并没有通过实物连接。
关键词：电机起动单片机 LabVIEW 波形Motor starting process dynamic detection system AbstractMotor as an important equipment in the production of life is indispensable, motor starting problem is related to the equipment canwork normally, if the motor starting current is too large will make the motor burn out, may also affect other devices under the samepower transformer, so in order to prolong the life of the motor, other equipment safety, we need to test the motor starting process.Thisdesign is by single-chip microcomputer to test the motor starting process, the starting current is converted into digital quantity into MCUfor display, measuring speed hall element to generate pulse into singlechip microcomputer. Current collection is through the acquisitionof current transformer and the I/V transform circuit, the last of the rectifier circuit into single chip microcomputer modulus conversionchip.PC applications and interface design through LabVIEW, via a serialport application of PC and single chip microcomputerparameters such as baud rate is consistent, and the starting current waveform displayed on the upper machine.his design is just thetheoretical simulation, and failed to pass the physical connection. Key words：motor starting MCU LabVIEW waveform 1 概述1.1 研究背景及意义“中国知网”大学生论文管理系统 - 8 -电机是是基于电磁原理并应用于信号传递和能量转换的电气设备，可以实现能量的生产、变换、传输、分配、使用和控制的电磁机械装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机故障检测系统简要方案
电机的运行状态关系到安全发电的稳定运行，实施预防维修是电厂电机维护的基本要求，预防维修是全过程对设备进行动态管理，即在设备运行阶段以点检为核心的一种管理模式，应用这种管理模式，将有效地防止“过维修”或“欠维修”，给出设备的预警维修周期，减少设备的故障突发生率，大大降低设备维护费用，甚至几乎把安全提到100%。
电机电气类诊断和健康监测是每个电厂电机设备安全稳定运行的关键，也是设备管理者关注重点，根据EPRI（美国电力委员会）的报告：电机故障的53%源于机械原因，47%源于电气原因。
其中，37%源于定子绕组，10%源于转子，如铸件缺陷导致的不平衡气隙、断条等。
按电机本体故障机外在因素区分：
电机过载造成电机故障占24%；受潮占17%；润滑不良或者密封不良占20%；粉尘污染6%;绝缘老化仅仅占5%（这是对地或者相与相短路而言）；轴承失效占12%；不可抗拒的故障占6%而已。
发电行业的各类电机，同样存在着相应的故障类型，电机的故障类型，按照检修部门和检修重点不尽相同。
但是归结一点，电机的故障类型主要还是分为两大类：1类：电机绕组问题。
（定子、转子）的匝间短路
2类：电机转子断条故障，以及定转子气隙问题。
（鼠笼牵引电机）
3类：电机在线运行故障，主要涉及包括轴承寿命在内的相关机械负载问题。
电机智能故障分析系统，由西马力公司提供，专门研究现场电机各类故障诊断和预防工作，技术历史悠久。
电机综合故障诊断系统适用于电厂发电行业各类发电机、辅助电机综合检测。
近20年来一直被国内各大企业指定电机维护的设备，并参考基准设立为电机质量校核。
1、传统电机故障检测系统：
●直阻测量：沿用上世纪70、80年代的直阻测量————技术陈旧、手段简单。
●绝缘测试：摇表，双桥，万用表，————设备功能简单，故障分析有限。
●高压试验：耐压试验/泄漏电流/吸收比/极化指数，————设备笨重，只能在
试验台检测。
●试验指标：更多的停留在简单的评价绝缘好坏，————只能模糊评价一个指标：好？
坏？
设备好坏的状态级别？哪方面的故障问题？还能坚持多久不能给出量的指
标。
全厂设备管理：仅仅停留在最基本的文本台账表格当中，————没有全厂电设备状态管理平台。
先进的电机在线运行故障（ESA）检测技术：
设备状态监测是根据企业的设备性质，采用不同监测手段：点检巡检、精密分析、在线实时监测，其中对关键设备实施在线监测，实时掌握设备的运行状态，及时调整和实施应对的设备维护策略，可有效降低设备非计划停机时间，延长设备寿命，降低设备维护费用，是状态监测体系中至关重要一环。
状态监测与故障诊断技术就是利用现代化科技对设备运行状态进行检测，通过对大量数据的分析，判断设备故障，进而指导维修工作，为设备安全可靠运行提供保障。
当前状态监测与故障诊断国内大部分是建立在对机械设备的振动监测基础上，其实随着社会发展，机电设备运用越来越多，对电气设备监测与故障诊断也一样重要，因此西马力推出了在线故障检测与离线故障分析全方位结合的管理系统：
高压电机低压电机
全面掌控全厂的电机、变压器的设备运行状态，针对石油、石化企业的特定环境下电
机电气设备特点，开展状态故障分析，对关键设备进行重点检测，发现真正的故障原因，
才是现代设备管理体系中最关键、最有效的手段。
电机检测技术（MCA）优势：
1、离线MCA诊断技术（不解体的诊断技术）
1)、所有类型电机的贴身卫士
兼容所有类型电机的定子问题，绕组污染，线圈故障，如匝间，线间短路，对地绝缘问题，绕线开路，转子问题及转子状态评估。
利用电流／频率动态关系，国际专利倍频测试技术将给出数字化的匝间品质评定，发现早期微小的匝间短路，同时判断整体电磁特性。
电感检测，测量精度1-999mH，电阻测试，测量精度0.01-999Ω，为毫欧级，显示精度为四位数；
可查找转子质量故障、相间短路、匝间短路；可实现RIC评估气隙偏心；一次连接可检测分析供电回路、电机绝缘、定子、转子的健康状态，系统具有绝缘测试，可供给的测试电压为1000V到500V可调，能准确反映电机绝缘状态；
2）、电机质量把关的智能博士
检验电机入库出库质量隐患，检修期间的快速普查，杜绝和防止隐患产生，防止意外停机事故和漏检事故，提高生产效率；可在进库、电机落架前（车上）、电机落架后、检修线解体前、检修线组装后、电机整机装车后等工位，对电机进行全面质量检查评估。
能在电机不下架及相关工位进行检测，自动建立电机管理分析数据库，为各级管理部门维修决策服务，并可诊断故障产生根源及进行分析。
3）、掌握电机全寿命过程
通过专业级软件进行存储、报告生成及趋势分析，早期预警电机电气状态、定子和转子状态；
对潜在的故障进快速诊断及提前预警，确定故障原因；
4）、强大的电机网络化管理平台，历史数据故障查阅，自动生成报告
在电机不下架及相关工位进行检测，随机提供Trend趋势数据管理软件包，对于长时间的趋势跟踪、建立报表、管理预知维修与质量控制规程，可诊断故障产生根源及进行分析，具有非常重要的意义。
电机管理平台支持Windows（XP兼容/7)系统，内置大容量存储器可保存大量测试数据，支持在线网络化管理，也可作为单独主机使用。
在解体前和组装后检测，综合评估质量，科学管理数据：检测数据直接在铁路专用软件上建立数据库，对电机状态进行长期跟踪分析，定性电机劣化趋势，最终为各级管理部门科学决策服务。
支持巡检路径管理功能，自动生成检测报告；检测结果及报告能通过PDF打印输出。
5）、操作简便、多重防护
自动测试:只需按提示简单接线，自动测试电阻、阻抗、电感、相角、对地绝缘等绕组参数。
三相测试，一次接线，按OK测试键即可全自动测试，单台电机标准测试时1-2分钟.
电机、变压器故障诊断与管理系统
MCA电机、变压器设备离线状态系统的核心是一个数据库，在此您可以从您全部电机、变
压器的信息中获取和管理信息。
(综合数据库)
(电机数据库及寿命趋势分析)
MCA软件，是一个强大得分析软件。
它能分析交、直流、伺服、步进电机、变压器、发电机等。
它能分析交流异步鼠笼电机得转子细化过程。
它能创建一个强大得MCA专业数据库，用以建立、分析电机的运转得实时情况台账，做到寿命分析。
通过MCA专业数据库连接AT5仪器，可以很方便得把数据上传到软件上，然后，可以很方便得分析，存储数据，得到电机得测试报告。
AT5检测系统的功效:
●成功用于各种型号的交流、直流电动机、发电机的测试
●最高可测上万千瓦电机
●成功用于变压器绕组测试
●离线（停电）模拟在线状态
●可由开关柜直接测试而无须现场拆线
电机监测管理系统的意义不仅是快速诊断电机故障，更重要的是，它的测试结果成为状态监测与预知维修的有力判据，并能对全厂的电机进行有效管理。
