汽车前照灯故障排除
汽车灯光故障现象及排除方法
汽车灯光故障现象及排除方法汽车灯光在行车过程中起着非常重要的作用，不仅可以提供车辆自身的照明，还可以提高车辆的可见性，保障行车安全。
但是在实际使用过程中，汽车灯光也会出现各种故障现象，例如灯泡烧坏、灯光昏暗等问题。
本文将从汽车灯光故障的现象和排除方法两个方面进行详细的介绍。
一、汽车灯光故障的现象1. 灯泡烧坏灯泡烧坏是汽车灯光故障中比较常见的问题。
当灯泡烧坏时，一般会出现以下几种现象：（1）灯泡暗淡或完全不亮：这是最明显的灯泡烧坏的表现，驾驶员可以通过观察车辆灯光来及时发现故障。
（2）灯泡闪烁：有时候灯泡烧坏之前会有一段时间出现闪烁的现象，这是由于灯丝燃尽时的表现。
2. 灯光昏暗灯光昏暗也是汽车灯光故障的一种常见现象。
当灯光昏暗时，会给驾驶员带来非常不便和安全隐患，因此需要及时排查并解决问题。
3. 灯光调节不准有些情况下，汽车的灯光会出现调节不准的情况，例如远光灯无法切换、方向偏移等问题。
二、汽车灯光故障的排除方法1. 更换烧坏的灯泡当发现汽车灯泡烧坏时，首先需要及时更换烧坏的灯泡。
更换灯泡的方法一般比较简单，只需要打开车灯组的盖子，拧下烧坏的灯泡，然后再安装新的灯泡即可。
需要注意的是，更换汽车灯泡时一定要选择适合车型的同款灯泡，以免出现不匹配的问题。
2. 检查电路连接有时候汽车灯光故障是由于电路连接出现问题导致的。
在这种情况下，需要检查灯光的电路连接是否良好，包括检查灯泡座、接线端子、电源线等部分。
如果发现电路连接出现问题，需要及时修复或更换对应部件。
3. 调整灯光对于灯光昏暗或调节不准的情况，一般可以通过调整灯光来解决问题。
可以通过调整车辆前照灯的灯光高度和水平来使灯光照射范围更加合理，提高行车的可见性和安全性。
4. 检查电瓶电压有些灯光故障可能与车辆电瓶电压不稳有关。
如果发现灯光亮度不稳定或频繁熄灭，可以通过检查车辆电瓶电压来排除故障。
5. 寻求专业帮助对于一些较为复杂的灯光故障或者无法自行解决的问题，建议寻求专业的汽车维修师傅或服务中心的帮助。
汽车前照灯的检修流程
汽车前照灯的检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 检查灯泡。
首先，需要检查前照灯的灯泡是否正常工作。
可以通过观察灯泡是否发光来判断。
4、项目四 汽车前照灯不亮故障检修
前 照 分 析
前照灯-电路组成
1-蓄电池； 2-门控开关；
3）检查线路：继电器插座5号（87脚）至 保险丝间之导线。
4）检查线路：保险丝至A38远光灯泡之间导线 。
5）检查线路：A38远光灯泡至搭铁之间导线 。
两边远光灯都不亮故障检修
1）检查继电器。
2）检查组合灯开关。
3）检查电路公共部分导线： 检查总保险丝至继电器 插座2、3号导线。
检查 继电器插座5号至保险丝之间导线 。
大众车前照灯电路图分析-远光灯
（2）远光灯电路： 蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S9、S10）—— 近光灯（L1、L2）—— 蓄电池—
大众车前照灯电路图分析-超车灯
（3）超车灯电路： 蓄电池+——变光开关 （30—远光）——保险丝（ S9、S10）——远光灯—— 蓄电池—
3-室内灯；
5-示宽灯； 6-尾灯； 7-牌照灯； 8-仪表灯； 9—灯光开关；
4-室内灯手控开关；
10-变光开关；
11-远光指示灯； 12-前照灯（4灯亮 远光、2灯亮近 光）； 13-超车灯开关
大众车前照灯电路图分析-近光灯
（1）近光灯电路： 蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S21、S22）—— 近光灯（L1、L2）—— 蓄电池—
项目四
汽车前照灯不亮故障检修
朱洪明

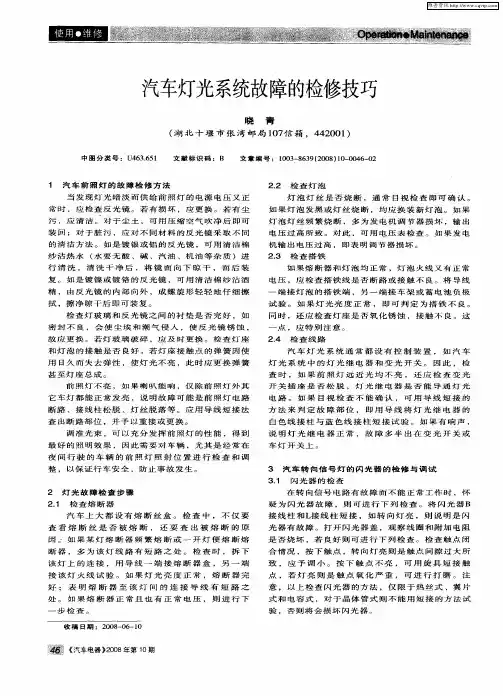

汽车灯光系统故障的检修技巧

２２ ．
检 查 灯 泡
当 发 现 灯 光 暗 淡 而 供 给 前 照 灯 的 电 源 电 压 又 正 常 时 ，应 检 查 反 光 镜 。 若 有 损 坏 ，应 更 换 。若 有 尘
污 ，应 清 洁 。 对 于 尘 土 ， 可 用 压 缩 空 气 吹 净 后 即 可 装 回 ； 对 于 脏 污 ， 应 对 不 同 材 料 的 反 光 镜 采 取 不 同 的 清 洁 方 法 。 如 是 镀 银 或 铝 的 反 光 镜 ，可 用 清 洁 棉
２． ３ 检 查 搭 铁
行 清 洗 ， 清 洗 干 净 后 ， 将 镜 面 向 下 晾 干 ， 而 后 装 复 。 如 是 镀 镍 或 镀 铬 的 反 光 镜 ， 可 用 清 洁 棉 纱 沾 酒 精 ，由反光镜 的 内部 向外 ，成螺 旋形轻 轻 地仔 细擦
拭 ，擦 净 晾 干 后 即 可 装 复 。 检 查 灯 玻 璃 和 反 光 镜 之 间 的 衬 垫 是 否 完 好 ， 如
wwwcqvipcom当缓速器不工作时可先看电源和熔断丝控制器的车速abs号等是否正常如正常再测量控制器车速信号线的电压如在理论数值范围内多半故障在控制器内部但也有例外如大宇客车配科培缓速器一驾驶员报修里程表不工作缓速器不工作
维普资讯
汽车灯光系统故障的检修技巧
它 车 灯 都 能 正 常 发 亮 ，说 明 故 障 可 能 是 前 照 灯 电 路
电 路 。 如 果 目视 检 查 不 能 确 认 ， 可 用 导 线 短 接 的 方 法 来 判 定 故 障 部 位 ， 即 用 导 线 将 灯 光 继 电 器 的
白色线 接 柱 与 蓝 色线 接 柱 短接 试 验 。 如果 有 响声 ，
纱 沾热水 （ 要 无 酸 、碱 、汽 油 、机 油 等 杂 质 ） 进 水
前照灯不亮的故障原因
前照灯不亮的故障原因目录•前言•故障现象描述•故障排查步骤–步骤一：检查灯泡–步骤二：检查保险丝–步骤三：检查电路连接–步骤四：检查电压供应–步骤五：检查开关•总结前言前照灯是汽车驾驶者在夜间或恶劣天气条件下正常行驶必备的照明设备。
然而，当我们发现前照灯不亮时，驾驶安全性就会受到严重影响。
因此，及时排查故障并解决问题是非常重要的。
本文将介绍前照灯不亮的故障原因及排查步骤，希望能帮助读者快速准确地找到并解决问题。
故障现象描述当遇到前照灯不亮的情况时，驾驶者应首先观察并描述故障现象，以便更好地进行故障排查。
故障现象的描述应包括以下几个方面：1.哪个灯泡不亮：左前灯、右前灯还是双前灯都不亮？2.是一侧灯泡不亮还是两侧灯泡都不亮？3.灯泡亮度是否有变化？是一直不亮还是偶尔会亮一下？4.是否存在其他照明灯的故障？例如后尾灯是否正常工作？对于不同的故障现象，可能对应着不同的故障原因，因此准确描述故障现象对于找出问题所在至关重要。
故障排查步骤步骤一：检查灯泡检查灯泡是否熄灭或破裂。
如果发现灯泡破裂或黑色气体聚集在灯泡底部，那么很有可能灯泡已经烧毁。
此时需要将坏灯泡更换为新的灯泡。
步骤二：检查保险丝保险丝是汽车电路中的重要保护装置，它可以防止电流过大损坏电路。
检查前照灯的保险丝是否烧断。
一般情况下，保险丝会安装在发动机舱的保险丝盒内。
通过检查保险丝表面是否断裂或中间的金属线是否断开可以判断保险丝是否损坏。
如果保险丝烧断，需要更换相同额定电流的保险丝。
步骤三：检查电路连接检查前照灯电路的连接是否正确。
首先，拧下灯罩，检查灯泡和灯座之间的连接是否良好，灯泡是否牢固插入灯座。
然后，检查灯座与车辆电路之间的连接，确保接头没有生锈、脱落或损坏。
如果发现连接问题，需要重新连接或更换损坏的零部件。
步骤四：检查电压供应使用多用途电压表检查前照灯电路的电压供应情况。
首先，将电压表的探针分别连接到前照灯电路的正极和负极，然后点火或启动发动机。
简述汽车前照灯的检查内容
简述汽车前照灯的检查内容
汽车前照灯是夜间行驶的重要安全部件，因此对其的检查至关重要。
以下是关于汽车前照灯的主要检查内容：
1.灯罩状况：首先观察灯罩是否清洁透亮，有无污垢、灰尘或刮痕。
任何污垢或刮痕都可能影响灯光的透射，降低照明效果。
2.灯光亮度：检查灯光的亮度是否足够，并确认是否出现了老化或闪烁现象。
如果灯光亮度不足或闪烁，可能是灯泡老化或电路问题，需要更换灯泡或检查电路。
3.灯光调节装置：检查灯光调节装置是否正常，调节旋钮是否能够正常转动。
如果调节旋钮不能正常工作，可能影响前照灯的照射角度。
4.灯座与灯泡：检查灯座是否松动或损坏，同时确认灯泡是否完好无损且正确安装。
若有松动或损坏，应及时维修或更换。
5.远光灯与近光灯：确保远光灯和近光灯都能正常工作，并且在切换时没有异常。
6.转向灯与刹车灯：检查转向灯和刹车灯是否正常工作，并注意它们的响应是否及时。
7.照射角度：检查前照灯的照射角度是否合适，有无偏斜或过高过低现象。
若存在这些问题，应调整灯光角度，确保照明效果。
8.高度调节装置：检查前照灯的高度调节装置是否正常工作，以确保灯光的高度适中。
9.电路连接：最后，检查电路连接是否牢固，有无松动或破损现
象。
任何电路问题都可能影响前照灯的正常工作。
完成上述各项检查后，您就可以确保汽车前照灯处于良好的工作状态，为夜间行驶提供充足的照明和安全保障。
前照灯近光不亮故障检修分解课件
保持车辆状态良好
保持车辆其他部分的良好 状态，如车轮、轮胎、悬 挂等，也有助于提高前照 灯的性能表现。
05
案例分析与经验分享
典型故障案例解析
故障现象
一辆汽车前照灯近光不亮，远 光正常。
故障原因
近光灯丝烧断。
检修过程
拆下前照灯，检查灯丝是否烧 断，如有需要更换灯泡。
经验总结
灯泡长时间使用容易老化，需 定期更换灯泡，避免出现故障
换灯泡。
开关损坏
检查灯光开关是否正常，如开 关损坏更换开关。
线路故障
使用数字万用表测量线路的电 压和电阻，判断线路是否正常
。
03
故障排除与修复
灯泡更换
总结词
灯泡损坏是导致前照灯近光不亮的最常见原因之一。
详细描述
检查灯泡是否完好，如果灯泡损坏，需要更换新的灯泡。在更换灯泡时，需先 关闭电源，然后拧下固定灯泡的螺丝，取出坏灯泡，再将新灯泡按照原样安装 回去，确保接触良好。
3
诊断软件
针对具有行车电脑的车辆，通过诊断接口读取故 障码，快速定位故障部位。
诊断流程
1. 观察故障现象
确认近光灯不亮，其他灯光正常。
2. 检查保险丝
检查相关保险丝是否熔断，如有熔断更换保险丝。
3. 检测灯泡
断开灯泡插头，使用试灯检查灯泡是否正常，如灯泡损坏 更换灯泡。
4. 检查开关
检查灯光开关是否正常，如开关损坏更换开关。
5. 检查线路
使用数字万用表测量线路的电压和电阻，判断线路是否正 常。
6. 读取故障码（如有诊断接口）
连接诊断设备，读取故障码，根据故障码提示进行检修。
常见故障点检测
01
02
03
汽车维修中常见的灯光系统故障及解决方案
汽车维修中常见的灯光系统故障及解决方案随着汽车的普及和发展，灯光系统在驾驶安全中扮演着至关重要的角色。
然而，由于长时间使用或者不当操作，灯光系统也会出现各种故障。
本文将介绍一些常见的汽车灯光系统故障，并提供解决方案。
1. 大灯无法正常点亮大灯无法正常点亮是一种常见的问题，可能是由于灯泡烧坏或者电路故障引起的。
首先，我们可以检查灯泡是否烧坏，如果是，只需更换新的灯泡即可。
其次，如果灯泡正常，那么问题可能出在电路上。
这时候，我们可以检查保险丝是否烧断，如果是，只需更换新的保险丝即可。
如果保险丝正常，那么可能是由于电路连接松动或者线路老化导致的，这时候需要专业技师进行检修。
2. 转向灯不亮或闪烁不正常转向灯不亮或闪烁不正常是另一个常见的问题。
这种情况通常是由于灯泡接触不良或者灯泡烧坏引起的。
我们可以先检查转向灯灯泡是否松动，如果是，只需重新插紧即可。
如果灯泡正常，那么可能是由于转向灯开关故障导致的，这时候需要更换新的开关。
3. 刹车灯不亮刹车灯不亮是一种非常危险的情况，因为其他车辆无法及时察觉到你的刹车动作。
刹车灯不亮通常是由于灯泡烧坏或者刹车开关故障引起的。
首先，我们可以检查刹车灯灯泡是否烧坏，如果是，只需更换新的灯泡即可。
如果灯泡正常，那么可能是由于刹车开关故障导致的，这时候需要更换新的刹车开关。
4. 前照灯调节不准前照灯调节不准会给夜间驾驶带来很大的困扰，可能会影响到其他车辆的行驶安全。
这种情况通常是由于灯光调节装置损坏或者调节螺丝松动引起的。
我们可以先检查调节装置是否损坏，如果是，需要更换新的调节装置。
如果调节装置正常，那么可能是由于调节螺丝松动导致的，这时候只需重新调节螺丝即可。
总之，汽车维修中常见的灯光系统故障有很多种，但大多数都可以通过简单的方法解决。
然而，对于一些复杂的故障，我们建议寻求专业技师的帮助，以确保问题能够得到彻底解决。
此外，定期检查和维护灯光系统也是非常重要的，以确保驾驶安全。
前照灯的故障诊断与维修
哈尔滨理工大学课程设计题目：捷达轿车前照灯故障诊断与维修院系：机械学院、车辆工程姓名：指导教师：系主任：2012年8月31日目录第1章轿车前照灯介绍 (2)轿车前照灯的结构 (2)轿车前照灯的类型 (4)其他形式的前照灯 (7)第2章轿车前照灯的检测 (10)前照灯的概述 (10)前照灯检测标准 (11)前照灯检测指标 (11)前照灯检测的基本概念 (12)前照灯检测原理 (15)用屏幕检测前照灯光束照射位置 (15)检测仪检测前照灯发光强度与光轴偏斜量 (17)前照灯检测仪器 (19)前照灯检测仪的分类： (19)第3章捷达轿车前照灯检测与维修 (27)捷达轿车前照灯的发光强度和正确发光方向 (27)捷达轿车前照灯的常见故障 (29)捷达轿车前照灯检测步骤 (30)捷达前照灯改装相关问题 (31)捷达轿车前照灯常见故障的维修 (33)参考文献 (35)第1章轿车前照灯介绍轿车前照灯的结构轿车前照灯一般由光源（灯泡）、反光镜、配光镜（散光镜）三部分组成。
目前汽车前照灯所用的灯泡有普通灯泡(白炽灯泡）和卤素灯泡，两种灯泡的灯丝均采用熔点高发光强的钨制成，如图所示。
图1-1前照灯的灯泡1、7－配光屏2、4－近光灯丝3、5－远光灯丝6－定焦盘8－泡壳 9－插片前者灯丝用钨丝制成，玻璃泡内抽出空气，然后充以86％的氩气和约14％的氮气的混合惰性气体以减少钨丝受热蒸发，延长其使用寿命，灯丝制成紧密的螺旋状。
灯泡在长期使用后发黑，表明灯丝的损耗依然存在，因此并不能阻止钨丝的蒸发。
后者是在惰性气体中加入了一定量的卤族元素（如碘、溴），使得从灯丝上蒸发出来的气态钨与卤族元素反应生成了一种挥发性的卤化钨，在扩散到灯丝附近的高温区域后又受热分解，使钨重新回到灯丝上，如此循环防止了钨的蒸发和灯泡黑化的现象。
白炽灯泡发光效率一般为8～12 lm/W，卤素灯泡发光效率可达18～20 lm/W，比白炽灯泡高20％以上。
由于卤钨灯泡体积小、耐高温、发光强度高、使用寿命长，故而目前得到广泛的应用。
5.2.3前照灯不亮修复 - 前照灯不亮修复
5.2.1 识读汽车前照灯电路图
5.2.2 分析汽车前照灯电路 5.2.3 汽车前照灯不亮故障可能原因
5.2.1 别克凯越前照灯电路图
5.2.2 别克凯越前照灯电路图 —近光
5.2.2 别克凯越前照灯电路 —近光电路分析
1.点火开关处于ON（点火）位或RUN（运行）位。
2.灯开关处于近光位。
5.2.2 别克凯越前照灯电路图 —超车
5.2.2 别克凯越前照灯电路 —超车灯电路分析
电流经发动机保险丝盒25A保险Ef5—前照灯闪光开关 触点—发动机保险丝盒10A保险Ef19—左右前照灯远光灯 丝—搭铁，形成回路，远光灯闪亮。
由此可以看出，超车灯不受点火开关的控制，而直接 受前照灯变光开关（超车灯开关）的控制。
君威前大灯有故障不能工作——左侧近光
前大灯有故障不能工作左侧近光
5.2.4 君威汽车前照灯不亮故障的可能原因
君威前大灯有故障不能工作——左侧近光
5.2.4 君威汽车前照灯不亮故障的可能原因
君威前大灯有故障不能工作——左侧近光
5.2.4 君威汽车前照灯不亮故障的可能原因
君威前大灯有故障不能工作——右侧近光
5.2.5 凯越轿车前照灯不亮故障诊断与修复
学习任务二:各相关部件位置 由电路分析知道，相关部件包括 保险F19、 Ef5 、 Ef17、 Ef18、 Ef19，前照灯继电器、灯光开关、 前照灯变光开关等。在车上找出 相应位置，便于检测。
驾驶员侧保险丝盒相关元F件19位置
5.2.5 凯越轿车前照灯不亮故障诊断与修复
任务载体
学
学习要求
习
理论知识
导
航
实训技能
拓展学习
任务载体 别克凯越轿车前照灯不亮故障
前照灯控制电路的故障诊断与排除
前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。
灯光开关的形式有拉钮式、旋转式和组合式等形式。
通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。
组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。
变光开关的作用是变换前照灯的近光和远光。
它有脚踏变光开关和组合式开关两种。
普通脚踏变光开关结构如图所示。
当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。
组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。
（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。
如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。
前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。
当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。
2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E 1搭铁。
此时H-LP继电器线圈得电，其触点闭合。
蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。
此时，左、右前照灯近光灯均亮。
（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。
蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。
情境五 前照灯不亮故障检修
卤素灯与氙气灯的照射效果比较
氙气大灯实物
应用：
2019年11月27日7时59分
孙雪梅汽车维修技能名师工作室
二、汽车前照灯
（2）反射镜
①作用：将灯泡的光线聚合并导向远方 ②材料：薄钢板、玻璃和塑料等。 表面是旋转抛物面，内表面镀银、铝或铬，再进行抛光。
抛光：利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。
灯泡（卤钨灯泡实物）
卤素灯实物
氙气大灯
新型高压放电氙灯
Ⅰ.这种灯的灯泡里没有灯丝，取而代之的是装在石英管内的两个电极，管内充 有氙气及微量金属（或金属卤化物）。
Ⅱ.结构：小型石英灯泡、升压器和电子控制器组成
蓄电池电压经过一系列控制、升压等动作后，产生一个2.3万伏以上的引弧电压加在电极上，刺 激小玻璃球里面的氙气与金属卤化物发生化学反应而发出较强的光。
组合式
2.前照灯继电器
34
三、照明系统电路
3.前照灯控制电路
三、照明系统电路
4.照明系统工作情况一般服从如下规律： （1）车灯开关位于一档，示宽灯、内部照明灯 及牌照灯亮；二档，一档接通ቤተ መጻሕፍቲ ባይዱ灯仍亮的同时前 照灯点亮。 （2）通过变光开关可使前照灯远光与近光交替 通电闪烁，作为超车用灯光信号，变光开关一般 控制前照灯火线支路。 （3）雾灯不但受雾灯开关控制，其电源电路还 受车灯开关控制。
放电腔 灯座
电极
18
二、汽车前照灯
双光氙气大灯可以实现远近光光型的变换，故装在车外侧近光灯位置处，实现近光短而 宽，远光聚而不散。变光开关打在远光位置时，除了远光灯亮之外，氙气大灯同时变换 成远光光型。还有一种是单光氙气大灯，一般用于远光灯。
斯太尔汽车前照灯电路故障诊断分析
① 前 照灯 继 电器损 坏 ； 变光开 ②
关 损 坏 ： 钥 匙 开 关 “ 挡 损 坏 ； 导 ③ ３” ④
线 一 起 动 机 ３ 接 线 端 子 一 编 号 ０ Ａ ０ ０ １红 色 导 线 一 发 电 机 Ｂ＋ 线 端 接 子 一 编 号 Ａ０ ２红 色 导 ｇ －Ｘ５ ／ ０ ￣－＇ ８ １分 － 线 盒 一 编 号 Ａ０ ３ ｅ ０ Ｔ色 导 线 一 前 照
灯 继 电 器 Ｋ２ 前 照 灯 继 电 器 Ｋ２ 的 一
线 断 路 ； 前 照 灯 失 效 ； 车 灯 总 开 ⑤ ⑥ 关损 坏 ； 远 、 光灯 熔丝 断 ； 搭铁 ⑦ 近 ⑧
不 良。
（ ） （ ） 小 灯 电路 １左 右 前 小灯 继 电器 的触 点 闭合后 ， 流 电
故 障 诊 断 与 排 除 斯 太 尔 汽 车 照 明
１小 灯 控 制 电 路 ． 当将 灯 总 开 关 开 至 “” 时 ， １挡 灯
１辆 斯 太 尔 重 型 载 货 汽 车 ， 将 当
钥 匙 开 关打 至 “ ” ， 总 开 关 打 至 ３挡 灯
总 开关 的 ５ ８端 子 与 ３ ０端 子 接 通 ， 小 灯 继 电 器 线 圈 有 电流 通 过 ， 灯 继 电 小
斯 尔 车 照 路 障 分 太 汽 前 灯电 故 诊断 析
代
故 障 现 象
洪
８ ７端 子 一 编 号 Ａ０ ７红 色 导 线 一 小 ０ 灯 继 电 器 Ｋ３ ０的 ８ ７端 子 、 ５端 子 一 ８
小 灯 继 电 器 的 电 磁 线 圈 一 小 灯 继 电 器 Ｋ３ 的 ８ ０ ６端 子 一 编 号 Ｈ０ ０１橙 色
前照灯常见故障和故障原因
前照灯常见故障和故障原因前照灯是车辆最重要的照明设备之一，它能够为驾驶者提供良好的视野和安全驾驶环境。
然而，在汽车的日常使用中，前照灯也会出现各种故障。
我将在下面详细介绍前照灯常见故障和故障原因。
首先，前照灯无法点亮是一种常见故障。
这可能是由于灯泡损坏、熔丝熔断或电线接触不良引起的。
灯泡损坏可能是由于长时间使用或者灯泡本身的质量问题导致的。
熔丝熔断则是由于电路过载或者短路引起的，这可能是由于灯泡功率过大、电路老化或电线连接不良引起的。
电线接触不良也可能导致前照灯无法点亮，这可能是由于电线老化、连接不牢固或断裂导致的。
其次，前照灯亮度不足是另一种常见故障。
这可能是由于灯泡老化、灰尘积累或者电路电压不稳定引起的。
灯泡长时间使用后会逐渐老化，灯丝的亮度会降低，从而导致前照灯亮度不足。
此外，长时间行驶在道路上灰尘较多的环境中，灯泡表面可能会积累灰尘，进而影响灯泡的亮度。
另外，在某些情况下，电路电压不稳定也会导致前照灯亮度不足，这可能是由于电压调节器故障或电源供电不足引起的。
第三，前照灯闪烁也是一种常见故障。
这种故障经常出现在电路电压不稳定的情况下。
电路电压不稳定可能是由于电压调节器故障、电源供电不足或电路接触不良引起的。
另外，灯泡老化也可能导致前照灯闪烁，这是因为灯丝老化导致灯泡发出的光线不稳定。
第四，前照灯光束偏斜是另一种常见故障。
光束偏斜可能是由于灯泡安装不正确或车辆发生碰撞导致调整螺丝松动引起的。
灯泡安装不正确可能是由于安装角度不正确或灯泡位置不平衡引起的。
车辆在发生碰撞时，调整螺丝可能会松动，导致灯泡位置发生偏移，从而导致前照灯光束偏斜。
总的来说，前照灯常见故障的原因主要包括灯泡损坏、熔丝熔断、电线接触不良、灯泡老化、灰尘积累、电路电压不稳定、灯泡安装不正确和车辆碰撞等。
当我们遇到这些故障时，需要及时查找并解决问题，以确保前照灯的正常使用，提供良好的视野和安全的驾驶环境。
汽车大灯不亮有哪些原因 五大故障分析【汽车时代网】
汽车大灯不亮有哪些原因五大故障分析【汽车时代网】在我们晚上开车外出时，如果此时大灯坏了，那我们怎么办呢?我想任何人都不想自己遇到这种事，但不是你不想他就不来。
当我们遇到这种事时，首先不要紧张，分析车子大灯出现故障的原因。
下面就来剖析大灯出现故障的原因。
前照灯又称"大灯"，它的总成是保障汽车安全运行的重要部件之一，装于汽车头部两侧，用于夜间行车道路的照明，有两灯制和四灯制之分。
采用四灯制的汽车上比较常见上述故障，主要原因是盲目换用大功率前照灯灯泡。
由于在汽配市场上前照灯的品质得不到保证，其发光强度不足，不少驾驶人和维修人员为了图方便和追求前照灯的大发光强度，还有些灯光检测人员为了使前照灯的发光强度达到规定值，都将原车前照灯灯泡换成上述大功率灯泡，结果是：前照灯的发光强度达到了，但前照灯电路的故障却大大增加了，有时还损坏了充电系电路。
多数采用四灯制的汽车在出厂时装备了灯泡功率为45W/50W的前照灯，前照灯线路分左、右2路，每条线路都用15A熔丝保险，导线截面积均≥1.5mm2，因此，每条线路上的电流(8.3A)均在允许范围内，前照灯电路的故障很少。
换用大功率前照灯灯泡(100W)后，每条前照灯线路上的电流都增加了1倍(达16.6A)，使前照灯线路严重过载，从而可能引发以下各种故障。
1.蓄电池严重亏电。
在前照灯接通后，蓄电池要协同发电机供电，因此，夜间汽车在开始行驶的2h左右内前照灯的亮度正常，而此后则由于蓄电池不能再继续供电，所以前照灯的亮度下降，且随发动机转速的变化而变化，在发动机熄火后也不能用起动机起动发动机。
2.导线发热，以致线路的电阻增大，前照灯的发光强度下降，严重时前照灯线路会因导线绝缘层熔化而短路，甚至发生线路烧毁或汽车火灾事故。
3.线路中灯光继电器或组合开关等的触点产生烧蚀或粘结，使电路不能断开或接通。
4.前照灯线路中的熔丝熔断，使车前一片黑暗。
5.当使用的电器较多、发电机过载持续时间过长时，发电机的二极管和线圈可能烧坏，以致发电机不能发电。
前照灯近光不亮故障检修
前照灯的类型
1.可拆式前照灯 可拆式前照灯由于反射镜和配光镜分 别安装而构成组件，因此气密性差，反射 镜易受湿气和尘埃污染而降低反射能力， 严重降低照明效果，目前已很少采用。
• 2.半封闭式前照灯 半封闭式前照灯的结构如图所示，其配光镜 靠卷曲反射镜边缘上的牙齿而紧固在反射镜上， 二者之间垫有橡皮密封圈，灯泡只能从反射镜后 端装入。当需要更换损坏的配光镜时，应撬开反 射镜外缘的牙齿，安上新的配光镜后，再将牙齿 复原。 由于这种灯具减少了对光学组件的影响因素， 维修方便，因此得到广泛使用。
前照灯近光不亮故障检修
演讲人:董晓明
知识目标
• • • • 熟悉汽车照明灯的基本组成和功用 掌握前照灯的要求、类型、组成及结构 懂得前照灯的防眩目措施 会分析前照灯的典型控制电路
汽车电路图的类型
(1)线路图 传统的汽车电路表达方法是采用线路图。这 种图是将汽车电器在车上的实 际位置相对应地用 外形简图画在图上，再用线将电源、开关、熔断 器装置等和这些电器一一 连接起来。 这种电路图画法的特点是由于电器设备的外 形和实际位置都和原车一致，因此查线时， 导线 中间的分支、接点很容易找到，线的走向和车上 实际使用的线束的走向基本一致，排除 故障时方 便。但是这种图上线条密集、纵横交错，使读图 和查找分析故障非常不便。
(3)保持接线良好。各接线、搭铁线应牢固接触，各 接线柱不得存在虚接或氧化锈蚀现象，否则将导 致前照灯不亮或发光微弱。 (4)保持装配正确。一般在配光玻璃上有定位装置或 标有L(左)、R(右)等记号，装复前照灯时应注意配 光玻璃的安装位置不得装错，不得倒置或歪斜， 应保持棱面垂直，防止其松动移位。并应定期检 查和调整前照灯光束，以保证前照灯照射距离符 合要求，两侧前照灯光束上下一致。另外，当前 照灯灯丝损坏时应及时换装相同规格的灯泡。
汽车前照灯闪烁问题分析与设计优化
关键词:前照灯闪烁；故障分析；设计优化汽车前照灯位于车辆的前部，现代前照灯一般采用组合式前照灯，包含有近光灯、远光灯、驻车灯以及日间行车灯4种功能。
汽车前照灯对于整车安全有着重要的意义，本文对某车型项目阶段汽车前照灯闪烁问题进行原因分析，并提出解决方案，最终验证结果。
1故障现象一辆常规试验车在冷车起动后在昏暗环境检查前照灯拐点时，转动前照灯开关，从Auto 挡转至OFF挡时，前照灯光导条闪亮后熄灭，车辆保持点火状态，多次尝试该操作后，现象消失。
2日间行车灯/驻车灯工作原理2.1功能介绍某项目车汽车前照灯的示意图见图1，1为近光灯和远光灯，通过调节灯光的角度实现近光灯和远光灯的切换，2为驻车灯和日间行车灯，为一条LED的光导条，通过控制光导条不同的亮度实现不同的功能，其中日间行车灯比驻车灯更亮[2]。
日间行车灯的功能是帮助对向车辆更好地识别到车辆，避免交通事故的产生，会在车辆起动后行驶时打开，无法进行手动关闭；驻车灯的功能主要是停车时，标明车辆的具体位置，方便人员在夜间或者灯光较暗的环境下尽快找到车辆。
通过前照灯开关可以实现对上述灯光功能的控制，图2为某车型灯光开关，共有4个挡位，分别为OFF挡、Auto挡、Position挡和LB挡。
当把开关打至OFF 挡时，除日间行车灯外，所有灯光均会关闭（根据2019年12月17号发布的GB4785-2019《汽车及挂车外部照明和光信号装置的安装规定》，当车速低于10km/h时，日间行驶灯允许手动关闭，在此情况下若车速高于10km/h或车辆已行驶超过100m且保持行驶状态时，日间行驶灯应自动开启直至再次关闭）；打至Auto挡时，前照灯将根据外部环境打开对应的灯光，一般会区分为白天模式和夜晚模式，夜间模式时，驻车灯会自动打开；打至Position 挡时，将手动打开驻车灯；打至LB挡时，手动打开近光灯[3-4]。
2.2工作原理汽车前照灯受车身控制模块（Bodycontrolmodule）控制，控制逻辑见图3，车身控制模块接收整车阳光传感器（Solarsensor）的白天/夜晚信号和前照灯组合开关（Multi-functionswitch）的挡位信号，通过以上信号的汇总分析，车身控制模块判断此时前照灯的具体功能。
汽车照明系统故障排查
汽车照明系统故障排查汽车照明系统是车辆行驶安全的重要保障之一。
然而，由于长时间使用、磨损和其他因素，照明系统故障时有发生。
本文将针对汽车照明系统故障进行详细分析，并提供一些排查解决方法。
一、前大灯无法点亮1. 检查电源线路：首先，检查前大灯的电源线路是否接触良好。
排查电源线路故障需要使用万用表检测电流是否稳定，在相应位置使用万用表测量电压。
2. 检查灯泡：若电源线路未发现问题，则需检查灯泡是否损坏。
可以将其他正常工作的灯泡进行更换，如果点亮，则说明原有灯泡损坏，需要更换。
3. 确认开关故障：如果灯泡更换后仍然无法点亮，可能是开关故障。
检查开关是否接触良好，是否有松动或损坏的情况。
如有需要，更换开关即可解决问题。
二、前照灯光暗淡1. 检查电源电压：前照灯光暗淡可能是由于电源电压不稳定引起。
使用万用表测量前照灯的电压，若电压低于标准值，可能是电瓶老化或电源线路接触不良所致。
2. 检查灯泡：若电源电压正常，则需检查前照灯对应的灯泡是否损坏。
使用万用表测量灯泡的阻值，如果超出正常范围，灯泡需要更换。
3. 清洁灯罩：有时前照灯光暗淡是因为灯罩上积聚了污垢和灰尘。
使用清洁剂和软布清洁灯罩，恢复灯光亮度。
三、闪烁或频繁熄灭1. 检查电源电压：检查电源电压是否稳定，若电压不稳定，可能是电瓶老化或充电故障引起。
拆卸电瓶检测其电量和整体状况，如有必要，请及时更换。
2. 检查灯泡接触问题：频繁闪烁或熄灭可能是由于灯泡接触不良引起。
检查灯泡的接触情况，如果发现接触不良，可清理接触点或更换新的灯泡。
3. 检查灯罩连接：灯罩连接不好也会导致照明系统闪烁或频繁熄灭。
确保灯罩与车体连接稳固，如有松动情况，重新固定即可。
四、倒车灯无法点亮1. 检查倒车灯开关：首先检查倒车灯开关是否正常工作，并确保开关接触良好。
如发现问题，请及时更换。
2. 检查倒车灯灯泡：若开关工作正常，则需检查倒车灯的灯泡是否损坏。
使用万用表测量灯泡的阻值，如超出正常范围，灯泡需更换。
前照灯的使用调整与故障排除
ｂ 保 持 反 射 镜 清 洁 。 更 换 灯 泡 或 配 光 镜 时 手 指 ． 不 要 触 及 反 射 镜 镜 面 ， 以 免 手 指 上 的 汗 渍 或 油 污 污
染 反 射 镜 而 使 其 失 去 光 泽 ， 降 低 反 射 效 率 。 反 射 镜
镜 面 上有 灰 尘 时 ， 应 用 压 缩 空 气 吹 净 ， 不 宜 用 布 或 毛 刷 擦 拭 ， 以 免 破 坏 镜 面 光 洋 ；也 不 要 用 口 吹 气 ， 以免 唾液 溅 到镜 面 上 。当 反射 镜 镜 面 上 有 油 污 时 ， 可 按 以 下 方 法 清 除 ：对 于 镀 铅 反 射 镜 ， 可 用 蘸 过 酒 精 的 清 洁 棉 纱 ， 由 反 射 镜 中 心 向 外 部 呈 螺 旋 形 方 向 擦 拭 干 净 ； 对 于 镀 银 反 射 镜 ， 其 镀 层 不 能 擦 拭 ， 只
气 侵 入 使 反 射 镜 生 锈 。 若 发 现 配 光 镜 与 反 射 镜 之 间
的 密 封 胶 良或 配 光 镜 破 损 ， 应 及 时 更 换 。
车 处 于 空 载 状 态 并 停 放 在 平 坦 的 场 地 上 ， 确 保 车 身 水 平 正 直 ， 车 头 对 正 墙 壁 或 特 设 的 屏 幕 ， 使 前 照 灯 配 光 镜 与 墙 壁 或 屏 幕 间 保 持 １ ０ｍ的 距 离 。 ｂ 紧 固 前 照 灯 螺 钉 ，擦 净 配 光 镜 。 ． ｃ 测 量 出 左 、 右 前 照 灯 的 离 地 高 度 ｈ， 用 粉 笔 ． 在 墙 壁 或 屏 幕 上 标 出 一 条 高 度 为 Ｏ８ｈ 水 平 线 。 ． 的 ｄ 按 汽 车 左 、 右 前 照 灯 之 间 的 距 离 画 ２条 中 垂 ． 线 ，分 别 与 汽 车 左 、右 前 照 灯 对 正 ， 这 ２ 中 垂 线 条 与 Ｏ ８ｈ水 平 线 的 交 点 Ｆ 、 Ｆ 即 是 前 照 灯 光 轴 焦 点 ． 。 ：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前照灯不亮
1、故障原因
前照灯保险丝烧断;电源线松动或脱落;搭铁线 搭铁不良或接插件接触不良;车灯开关或变光开关有故 障。
(1)一个灯丝不亮 不论远光还是近光，如果只有一个灯丝不亮，故障往
往是该灯丝或其保险丝烧断所致，如果灯丝和保险丝正常 而灯不亮，说明该灯线路断路或接触不良，检查排除即可
XX部门
XX部门
前照灯工作原理
蓄电池电压通过电路3240（不同车型均以维修手册为准） 连续施加在前大灯开关上
当前大灯开关处于HEAD (大灯)位置时电压施加在前大灯调 光器开关上。 当前大灯调光器开关在近光位置时，蓄电池电压通过电路12 加到机罩下附件导线接线盒和前大灯近光。 当 前 大 灯 调 光 器 开 关 在 远 光 位 置 时 蓄 电 池 电 压 通 过 电 路 11 加 至机罩下附件导线接线盒、远光前大灯和仪表组件
XX部门
校表
将万用表打至欧姆档
XX部门
检测灯光保险
检测灯光继电器
XX部门
第三步：检测ECU到前照灯接头之间有无短路断 路
拔下ECU电接头 万用表一端连接前照灯接头一端连接ECU接头
XX部门
诊断时根据不同的 故障现象应该采取 不同的诊断方法， 以提高故障诊断和
排除速度
检测ECU至前照灯电接头之间电 阻
(2)远光灯或近光灯都不亮 如果远光灯或近光灯都不亮，故障往往是变光开关有故障或变光开
关上的远光灯或近光灯接线脱落或保险丝烧断，如果变光开关及其接线 和保险丝正常而灯不亮，再检修灯丝和线路。
(3)前照灯的远近光均不亮 如果远光灯和近光灯都不亮，应先查仪表灯是否亮，如果仪表灯亮，
说明车灯开关的电源线正常，将点火开关接通、车灯开关置于2档位置， 测变光开关上的火线接线柱电压是否正常，若电压为零，说明车灯开关 至变光开关之间断路或车灯开关有故障;若电压正常，可以短接变光开 关试验，若灯亮，说明变光开关损坏，应更换。若灯不亮则查变光开关 后的线路和灯丝。
汽车电器 汽车前照灯故障排除
客户任务：
2018年9月16日，新华修理厂接到一辆大灯不亮的雪弗兰科鲁兹轿车，故障 现象打开前照灯开关，发现左前照灯远光不亮，右前照灯均正常，由于车主 继续用车所以要求立即修复。
XX部门
任务要求
1、能按找维修技术要求标准进行规范操作 2、掌握灯系的测量方法 3、能够对测量数据进行分析 4、规定时间内按照汽车维修操作规范给出车主答复
XX部门
所需工具：万用表（1个）、世达拆装工具（1套）、故障诊 断仪（1台）、试电笔（1只）、汽车防护三件套（1套）、 左右翼子板布、前格栅布各一块
所需设备：整车一台
耗材：前大灯灯泡（2个）、近光灯灯泡（2个）
XX部门
第一步：
检查工具
XX部门
安装汽车防护四件套
安装前格栅布和翼子板布
XX部门
第二步：检测继电器、保险
