汽车钣金件检测技巧
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。
钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。
一、外观检验。
1. 表面无划痕、凹凸、氧化等缺陷。
2. 涂装表面无起泡、脱落、色差等现象。
3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。
二、尺寸检验。
1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。
2. 检验孔位、孔径、孔距等尺寸是否符合要求。
3. 对折弯角度、弯曲半径等进行精确测量。
三、材质检验。
1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。
2. 对材质进行硬度测试，以验证其强度和耐磨性。
四、装配检验。
1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。
2. 检验装配后的整体尺寸和外观是否符合要求。
五、功能性能检验。
1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。
2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。
六、环境适应性检验。
1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。
2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。
七、特殊要求检验。
1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。
2. 对于客户提出的特殊要求，进行定制化的检验方案。
综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。
在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。
同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

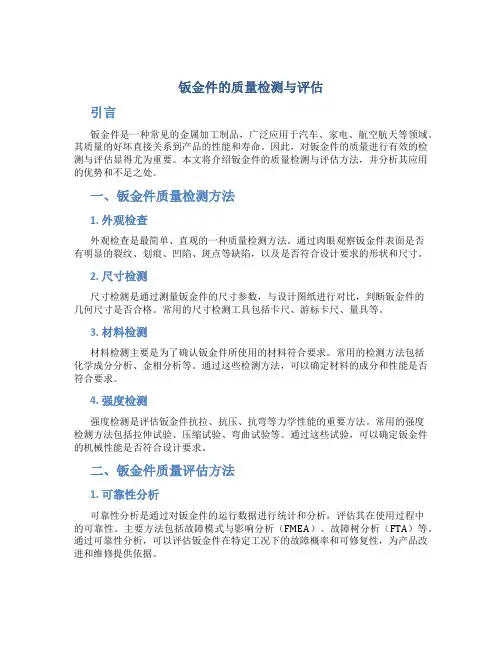

钣金件的质量检测与评估
钣金件的质量检测与评估引言钣金件是一种常见的金属加工制品，广泛应用于汽车、家电、航空航天等领域。
其质量的好坏直接关系到产品的性能和寿命。
因此，对钣金件的质量进行有效的检测与评估显得尤为重要。
本文将介绍钣金件的质量检测与评估方法，并分析其应用的优势和不足之处。
一、钣金件质量检测方法1. 外观检查外观检查是最简单、直观的一种质量检测方法。
通过肉眼观察钣金件表面是否有明显的裂纹、划痕、凹陷、斑点等缺陷，以及是否符合设计要求的形状和尺寸。
2. 尺寸检测尺寸检测是通过测量钣金件的尺寸参数，与设计图纸进行对比，判断钣金件的几何尺寸是否合格。
常用的尺寸检测工具包括卡尺、游标卡尺、量具等。
3. 材料检测材料检测主要是为了确认钣金件所使用的材料符合要求。
常用的检测方法包括化学成分分析、金相分析等。
通过这些检测方法，可以确定材料的成分和性能是否符合要求。
4. 强度检测强度检测是评估钣金件抗拉、抗压、抗弯等力学性能的重要方法。
常用的强度检测方法包括拉伸试验、压缩试验、弯曲试验等。
通过这些试验，可以确定钣金件的机械性能是否符合设计要求。
二、钣金件质量评估方法1. 可靠性分析可靠性分析是通过对钣金件的运行数据进行统计和分析，评估其在使用过程中的可靠性。
主要方法包括故障模式与影响分析（FMEA）、故障树分析（FTA）等。
通过可靠性分析，可以评估钣金件在特定工况下的故障概率和可修复性，为产品改进和维修提供依据。
2. 寿命评估寿命评估是通过对钣金件的使用寿命进行评估，预测其在实际使用中的寿命和可靠性。
常用的寿命评估方法包括试验寿命评估和计算寿命评估。
试验寿命评估是通过对大量样品进行加速寿命试验，推断出钣金件在实际使用寿命下的可靠性。
计算寿命评估是通过对钣金件的结构、材料和加载条件进行数值分析，预测其在实际使用寿命下的应力、应变等参数，进而评估其寿命和可靠性。
三、钣金件质量检测与评估的优劣势1. 优势•钣金件质量检测与评估方法简单直观，能够快速发现问题和缺陷，有助于及早纠正和改进。
如何进行车身钣金定位与测量
如何进行车身钣金定位与测量车辆在使用过程中不可避免地会出现碰撞或者其他事故，导致车身钣金出现变形或者破损。
为了恢复汽车的外观和结构完整性，车身钣金定位与测量成为必要的修复步骤。
本文将介绍如何进行车身钣金定位与测量，以确保修复的准确性和质量。
1. 准备工作在进行车身钣金定位与测量之前，首先要确保环境整洁，以避免灰尘或杂物的干扰。
同时，需要准备好必要的工具和设备，包括车身测量仪、钣金判断标准、拉力机和拉力吊钩等。
确保这些工具和设备的正常运行和准确性。
2. 检查车身钣金损伤在进行车身钣金定位与测量之前，需要仔细检查车身钣金的损伤情况。
这包括表面凹陷、断裂、撕裂或者其他形状变化。
通过全面了解车身钣金的损伤情况，能够更好地判断修复的难度和所需的工作步骤。
3. 定位钣金修复点根据车身钣金的损伤情况和修复要求，确定钣金修复的关键点。
这些点通常位于车身结构的主要连接部位，如车辆前后横梁、车轴等。
通过定位这些点，可以更精确地进行钣金修复和测量。
4. 进行钣金测量利用车身测量仪和其他相关工具，进行车身钣金的测量工作。
根据车身钣金的损伤情况，选择合适的测量方法，包括三点测量、激光测量等。
确保测量的准确性和可重复性，以便后续的修复工作。
5. 分析和判断测量结果根据测量结果，分析和判断车身钣金的损伤情况。
通过与钣金判断标准进行比对，确定修复的工作范围和难度。
同时，根据测量结果，判断车身结构是否存在严重变形或损坏，以便制定合理的修复方案。
6. 进行钣金定位通过拉力机和拉力吊钩等工具，进行车身钣金的定位工作。
根据测量结果和修复要求，确定定位的力度和方向。
在进行钣金定位时，需要密切关注车身结构的变化，并进行适时的调整和修复。
7. 修复钣金损伤在完成车身钣金定位工作后，进行具体的钣金修复。
根据车身结构的损伤情况，选择合适的修复方法，包括冲压、翻边、喷焊等。
确保修复的效果和质量，使车身钣金恢复到原始设计的状态。
8. 测量和调整修复效果在完成钣金修复后，进行再次的测量和调整工作。
钣金件通用检验标准
钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。
为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。
本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。
一、外观检验。
外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。
在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。
此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。
二、尺寸检验。
尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。
在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。
三、材质检验。
钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。
在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。
四、表面处理检验。
钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。
在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。
五、功能性能检验。
钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。
在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。
六、环境适应性检验。
钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。
在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。
七、包装运输检验。
最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。
综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。
钣金与喷漆操作中的质量控制与检测方法
钣金与喷漆操作中的质量控制与检测方法钣金与喷漆操作是现代制造业中常见的工艺技术，广泛应用于汽车、机械设备等领域。
在钣金与喷漆过程中，质量控制和检测方法是确保产品质量的重要手段。
本文将介绍钣金与喷漆操作中常见的质量控制与检测方法。
一、钣金操作中的质量控制与检测方法钣金操作是通过对金属板材进行切割、折弯、焊接等工艺，制作出所需的零部件或产品。
在钣金操作中，质量控制主要包括以下几个方面：1. 材料检测：选择合适的金属板材是保证钣金制品质量的关键。
常用的材料检测方法包括外观检测、尺寸测量以及材料成分分析等。
2. 制造工艺控制：钣金操作工艺复杂，需要对切割、折弯、焊接等工序进行精确控制。
通过采用计算机辅助设计（CAD）和计算机辅助制造（CAM）系统，可以提高制造工艺的可控性和精度。
3. 焊接质量控制：在钣金操作中，焊接是常见的连接方式。
为确保焊接质量，可以采用焊缝检测、超声波检测等方法进行焊接质量评估。
4. 表面处理与涂装：钣金制品的表面处理和涂装对产品的质量和使用寿命有着重要影响。
要确保表面处理和涂装质量，可以采用目测、厚度测量、附着力测试等方法。
二、喷漆操作中的质量控制与检测方法喷漆是对钣金制品进行表面涂装的工艺，可以提升产品的外观、防腐蚀性能和耐久性。
在喷漆操作中，质量控制与检测方法也非常重要，具体包括：1. 喷涂面积和厚度控制：控制喷漆的面积和喷涂涂层的厚度是保证涂装质量的关键。
可以通过计算涂层的面积和采用湿膜厚度计等工具来进行检测和控制。
2. 涂料配方控制：选择合适的涂料并控制涂料的配方是确保喷漆质量的关键。
可以通过检测涂料的黏度、PH值、颜色等指标来保证涂料的质量。
3. 表面质量检测：在喷漆操作过程中，表面的平整度、光洁度和附着力等指标对涂装质量有着重要影响。
可以采用光学检测、触摸检测和划格检测等方法来评估表面质量。
4. 涂装环境控制：喷漆操作需要在特定的环境条件下进行，例如温度、湿度等。
要确保涂装质量，需要对喷漆环境进行控制和监测，以保证涂装效果稳定和一致。
汽车钣金与喷漆操作流程的质量检验与验收标准
汽车钣金与喷漆操作流程的质量检验与验收标准随着汽车的普及和需求的增加，汽车修理行业也随之发展。
汽车钣金与喷漆操作是常见的修理项目，对于保证修理质量和客户满意度起着至关重要的作用。
本文将对汽车钣金与喷漆操作流程的质量检验与验收标准进行探讨。
一、汽车钣金操作的质量检验与验收标准1. 零部件拆卸：在汽车钣金操作中，拆卸零部件是一项重要的工作。
质量检验的要点包括：是否按照规范依次进行操作、有无额外损坏、拆卸的零部件是否完整、拆卸过程是否有刮擦或磕碰等。
2. 钣金修复：钣金修复是指对汽车钣金部分进行修复和调整。
质量检验的要点包括：修复后的表面平整度，与原车表面一致；修复部位是否有明显的凹陷、起伏或痕迹；修复焊接是否均匀牢固。
3. 部件装配：在钣金操作完成后，需要将零部件进行装配。
质量检验的要点包括：装配的零部件是否与原车尺寸、位置一致；装配过程中是否有碰撞、摩擦或刮擦等；装配的零部件是否功能正常。
4. 表面处理：对钣金修复后的部位进行表面处理，包括砂光、打磨和喷涂等。
质量检验的要点包括：表面处理后的平整度和光滑度；喷涂的颜色、质感与原车一致性；是否有起泡、脱落或色差等问题。
5. 包围件安装：包围件是指汽车车身外围的零部件，如保险杠、门板等。
质量检验的要点包括：安装后的包围件与车身之间的间隙是否一致；包围件安装是否稳固，不易松动；包围件与其他零部件的配合是否垂直。
二、汽车喷漆操作流程的质量检验与验收标准1. 表面准备：在喷涂前需要对表面进行打磨、清洁和上底漆等处理。
质量检验要点包括：表面是否光滑、干净，无杂质；底漆上是否有气泡、裂纹或漏涂现象；底漆与原漆的颜色是否匹配。
2. 喷涂操作：喷涂是整个喷漆操作的核心环节，质量检验的要点包括：喷涂的涂层厚度是否均匀；喷涂的颜色、亮度与原车漆面一致；是否有漏涂、滴漏或喷雾痕迹等。
3. 干燥处理：在喷涂完成后，需要对漆面进行干燥处理。
质量检验的要点包括：干燥后的漆面是否光滑、均匀；干燥时间是否充分，以避免触摸后留下指纹或划痕。
钣金件的检验
钣金件的检验新员工拿到一件产品的时候，不知道该如何检验？请问：你到买过吃的（包子，馒头，苹果等）？喝的（酒，可乐，雪碧，橙汁）？穿的（衣服，裤子，鞋子）？吗？我们就买鞋子来举例：首先你去买鞋之前你得有计划（到哪儿买？：网上，实体店（专卖店，商场，超市）；买个什么鞋：皮鞋，运动鞋还是凉鞋；什么材料的鞋：皮的，革的，布的；什么颜色：红的，黑的，杂色的），这个呢就当于我们所说的设计；确定在网上买个牛皮的黑色皮鞋，42码的，这个呢就相当于设计的输出图纸；当然，当你收到货后，你一定会去看是不是你想要的，首先你要看它的外观是不是好，有没有掉线，脱胶呀，或是脱色等；材料是不是牛皮的，当然这个看不出来，只能通过经验，手感，目视确认；是不是黑色，一目了然（如果你不色盲的话）；（尺寸）是不是42码的，看一下标示就知道了；（性能）最后你还得试穿一下是否合脚。
这些都OK之后，你才能确认收货，给予评价。
如果有一样不符，你都会投诉的，对吧？你买东西都知道怎么看，产品也一样看（检验）：外观，材质，尺寸，颜色，性能等等。
那好吧，我们下面就来具体说一下钣金件的检验：第一、 材质：当然材质我们没有检测工具，只能靠目视，经验来判断是不是；进料检验一要看供应商的标签，二要看材质证明；激光下料，数冲下料拿材料时一看供应商的标签，二看本公司的合格标签确认材料是否是你要的材质的原材料；折弯，焊接，打磨等现场生产时只能大概判断出是冷轧板（SPCC），热轧板（SPHC），不锈钢板，铝板，镀锌板等通过目视，经验就能检验出来的材质就行。
不要去犯一低级的错误，图纸上明明写着镀锌板，生产时使用的却是冷轧板或是热轧板。
第二、 外观：目视有划伤，划痕，生锈，变形等。
下料工序拿材料时就要注意，如果这个产品最终不做任何表面处理的，就要特别注意其外观；各道工序的产品尽量要轻拿轻放，不要对产品造成二次伤害。
表面生锈，有划伤的材料在有做表面处理可以遮盖的情况下优先使用掉。
钣金件检验指导书
钣金件检验指导书一、介绍钣金件是制造业中常见的一种金属件。
它们广泛应用于汽车、电子设备、建筑等行业中，具有重要的功能和作用。
为了保证钣金件的质量，确保其能够满足设计需求和使用要求，进行钣金件的检验是至关重要的。
二、目的本指导书的目的是为钣金件的检验提供一套标准化的流程和要求，帮助相关人员进行高效的检验工作，确保钣金件的质量符合标准。
三、检验准备1. 检验环境：检验钣金件的场所应干燥、明亮，有足够的空间布置检验设备和样品。
同时，应保持整洁，避免杂物和灰尘对检验的干扰。
2. 检验设备：根据不同的钣金件特性，选择合适的检验设备，如测量工具、显微镜、硬度计等。
确保这些设备处于良好的工作状态，准备充足的备用工具和耗材。
3. 检验流程：制定合理的检验流程，包括检验前的准备工作、具体的检验方法和步骤，以及结果记录和评估。
四、检验项目1. 外观检验：钣金件的外观是直接可见的，应该检查是否有表面缺陷、凹陷、划痕等问题。
还应注意外观的光洁度和涂层的附着力。
2. 尺寸检验：根据钣金件的设计图纸，测量实际零件的尺寸，检查是否符合要求。
可采用测量工具进行测量，如卡尺、游标卡尺等。
3. 安装可靠性检验：对于需要安装的钣金件，应进行安装可靠性检验，即检查安装是否牢固、精确。
可采用拧紧扭矩、振动等测试方法。
4. 材料成分检验：对于大型钣金件制造商，有必要进行材料成分的检验，确保所使用的材料符合相应的标准和要求。
可采用光谱分析等测试方法。
5. 表面处理检验：如果钣金件经过了表面处理，如电镀、喷涂等，需要进行表面质量的检验，以确保表面光滑、耐腐蚀和耐磨损。
六、记录和评估在进行钣金件检验的过程中，应及时记录检验结果和相关数据。
根据检验结果，对钣金件的质量进行评估，判断是否合格。
对于不合格的钣金件，需要进行问题分析并采取相应的纠正措施，以确保下一批次的钣金件质量。
七、安全注意事项在进行钣金件检验的过程中，需要注意以下安全问题：1. 检验设备的使用和维护应符合相关的安全操作规程。
汽车美容店钣金喷漆的质量鉴定方法
水牛汽车美容网在汽车美容店，汽车钣金喷漆是一项重要的服务内容。
那么，如何鉴别钣金喷漆的质量呢？驰耐普汽车美容养护专家建议从如下方面进行鉴别：1、查看漆膜的干燥质量用手指用力压漆面看是否有明显手纹，如出现手纹则证明漆膜干燥不良。
2、查看漆的色彩是否与原漆的色彩一至首先把车开到一个光线良好的环境下，新喷件与它在车身最近处作比较，停留7-10秒(眼睛不要时间太长，这会造成视觉疲劳），正面直视与侧面斜视（30-45度）交叉观察，注意深色、艳色迎着光线比较，浅色、淡色背着光线作比较。
3、查看漆膜的丰满度和漆纹均匀度直视查看漆膜的丰满度，漆膜过厚感觉很混浊，漆色不鲜亮，漆膜过薄漆面光亮不足，漆色发暗。
丰满度好的漆膜感觉好像漆面上浮有一层油质。
正视漆面镜面效果检查漆纹的均匀度，斜视漆纹均匀则效果好，一些美容养护工说没有漆纹是不可能的，即使是抛光后也是有漆纹的，原车漆也有，没有漆纹效果反而不好。
4、漆面是否有灰泽、流漆当喷漆或烤漆间的空气未过滤或过滤不当，还有一些技工的施工不当，就会有灰尘积存在漆的表面，形成麻点素称“脏点”，因此，最好选择到无尘车间进行喷漆或烤漆。
5、金属漆的颗粒度是否均匀迎光近距离（10-20cm）查看漆闪光颗粒的大小、色彩、排列，是否与原车漆一至。
6、汽车漆用料的检验这方面没有很明确的检验方法，需要一些专业知识。
因为好与坏的漆料在短时间内不会有大的区别。
应选择具有抗老化、耐腐蚀功效的以及信誉比较好的企业的产品。
如果技工不够细心，有再好的漆料也做不好的，没有好的漆料再高的技工再先进的设备也是摆设。
7、汽车钣金的检验汽车钣金主要靠企业的信誉，需要较高的专业水平才容易发现缺点。
简单的检查方法就是观察边缘是否均匀，以及精密度，一般经过喷漆后的钣金材料就很难发现与正厂件差别不大。
水牛汽车美容网，专业的汽车美容门户网站。
钣金加工检验标准
钣金加工检验标准钣金加工检验标准是对钣金加工制品进行质量检验的依据，用于评估产品是否符合相关的技术要求和标准。
以下是钣金加工检验标准的内容：1. 外观检验：对钣金加工制品的表面进行检查，包括表面平整度、表面无裂纹、划痕、气泡等缺陷。
同时还要检查产品的涂层质量，如涂层的平整度，颜色是否一致等。
2. 尺寸检验：对钣金加工制品的尺寸进行测量，包括长度、宽度、高度、孔距、孔径等。
尺寸的测量可以使用相应的测量工具，如千分尺、测微计等。
3. 材料检验：对钣金加工制品使用的材料进行检验，确保材料的质量符合相关标准要求。
材料检验可以包括材料的化学成分分析、硬度测试、拉伸试验等。
4. 组装检验：对钣金加工制品的组装工艺进行检验，确保组装的准确性和稳定性。
组装检验可以包括组件之间的配合尺寸、螺纹连接的紧固力等方面的检查。
5. 功能检验：对钣金加工制品的功能进行检验，例如机械设备的运行状态、零部件的运动灵活性等。
功能检验需要根据产品的设计要求和使用场景进行相应的测试。
6. 环境适应性检验：钣金加工制品在使用过程中可能会受到不同的环境条件的影响，包括温度、湿度、腐蚀性环境等。
环境适应性检验可以模拟这些不同的环境条件，评估产品在不同环境下的稳定性和可靠性。
以上是钣金加工检验标准的主要内容，通过对钣金加工制品的外观、尺寸、材料、组装、功能和环境适应性等方面的检验，可以确保产品的质量和性能符合要求，提高产品的可靠性和稳定性。
钣金加工是一种常见的金属加工工艺，广泛用于制造各种金属制品，如工业设备、电子产品、汽车零部件等。
为了确保钣金加工制品的质量和性能符合要求，需要进行严格的检验。
以下将进一步介绍钣金加工检验标准的相关内容。
7. 表面处理检验：钣金加工制品在生产过程中通常会进行表面处理，如喷涂、电镀、抛光等。
表面处理检验主要检查处理后的表面平整度、附着力、耐腐蚀性等。
同时还需检查是否存在划痕、气泡、漏涂等缺陷。
8. 焊缝检验：对于需要进行焊接的钣金加工制品，焊缝的质量是关键之一。
车身钣金检验标准
检视
3装饰件
车身装饰件包括驾驶室、尾箱、头盖内的各种饰板、饰件、饰条等，以及车身外表的各种后视镜、车灯、防撞胶、彩带(饰条)、商标、前后杠、护杠、挡泥板、雨刮等。
(1)根据原车设计，配齐所有装饰件(包括胶钉)，安装位置准确、牢固、恢复原功能。
检视
(2)仪表台、车厢内各种内饰要求贴服，行车时不准有松散的声音。
检视
(3)防撞胶应覆盖完整、平顺，不得遗漏。
检视
(4)前后杠、前后灯装配牢固，与相邻部件位置平顺、左右对称。
检视
4车架内外修复
(1)车身轮廓(流线条、流线面)平直、平顺、左右对称，要恢复原车型状90%以上。
检视
(2)外型相邻部件的间隙要平顺、均匀、对称。
检视
(3)各部件焊接必须牢固，生锈霉烂位必须彻底割除后方可焊补。
检视
(4)一般件的焊补焊缝要全焊，若遇到烧全焊时可能引起严重变形的焊件，允许等距点焊，位间隔的距离不得大于3CM，焊路要求平顺、焊波均匀，不允许出现假焊、烧穿、夹渣、焊瘤等现象。
检视
(5)施焊时不允许把原车电线、塑料等附件弄断，烧坏或丢失。
检视
(6)全车内、外焊接后要用砂轮机打磨平顺。
检视
5大梁修复
车身钣金检验标准
分类序号
项目内容
检验标准
检验方法
1密封性
车身的各种门、窗的密封性
(1)各种玻Байду номын сангаас压条，密封胶条，必须按原车设计装配牢固、工整。
检视
(2)车辆行驶时，在驾驶室内听不到风声。
动检
(3)在驾驶室内，不准有水从门框边、玻璃框边、天窗框边渗漏入，车尾箱也不准有水渗漏入。
钣金结构件外观检验规范
钣金构造件外观检验规目录1目的12适用围13术语14外观外表等级定义14.11级外表14.22级外表14.33级外表15外观检验条件15.1目视检测条件15.2检测面积划分26对外观的质量要求26.1总则26.2加工工艺原因导致的问题26.3材料缺陷导致的问题36.4特殊情况36.5缺陷的改善37可承受的缺陷标准37.1金属外表3缺陷定义3可承受围77.2喷涂外表8缺陷定义8可承受围148附录错误!未定义书签。
钣金构造件外观检验规1目的本规规定了控制柜钣金的外表等级划分及外观质量要求。
用于指导产品的来料验收和发货的检验。
2适用围适用于钣金类产品的外观检验。
3术语●外观：指产品上任何可看见的外表的外貌●金属外表：指电镀、氧化、钝化、以及金属压铸面等表现为金属质感的外表，区别于喷涂、塑料等非金属外表。
●拉丝：通过砂带对金属外表进展磨削加工，去除金属外表缺陷，形成具有一定粗糙度、纹路均匀的装饰外表。
●喷涂外表：指喷漆、喷粉外表。
●挂具印：指电镀、氧化、喷涂等外表处理生产过程中，因装挂用辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。
4外观外表等级定义外观外表等级划分为三个级别：1级、2级和3级，各外表等级的定义如下。
4.11级外表重要外观外表，表达产品外观形象，具有装饰性，可以直接正视到的主要外观外表4.22级外表适度装饰外表，不移动根底产品，客户偶尔能看到的外表。
4.33级外表较少装饰外表，不移动根底产品，客户不易看到的外表。
5外观检验条件5.1目视检测条在自然光或光照度在300-600L*的近似自然光下〔如40W日光灯、距离500mm处〕，相距为500mm+/-50mm，观测时间按不同等级面而有不同，详见表1：表1、检测条件力不低于1.0。
图7、“正视〞位置示意图5.2检测面积划分被检外表按其面积或最大外形尺寸划分为不同大小类别，当有两个条件满足时、以大的一类为准。
外表大小划分及可承受缺陷总数标准如表2。
钣金质量检验标准
钣金质量检验标准钣金是一种常见的加工工艺，广泛应用于各个行业，包括汽车制造、航空航天、建筑等。
为了确保钣金制品的质量，需要制定一套严格的质量检验标准。
本文将介绍钣金质量检验所需的标准和方法。
一、材料检验材料是影响钣金制品质量的关键因素之一。
在材料采购过程中，需要对所选材料进行严格的检验。
主要检验项目包括材料的化学成分、机械性能和外观质量。
化学成分检验通过对材料进行化学分析，确定其中各种元素的含量是否符合要求。
机械性能检验包括拉伸强度、屈服强度等指标，以评估材料的强度和韧性。
外观质量检验主要是检查材料表面是否存在缺陷、气泡等问题。
二、尺寸检验钣金制品的尺寸准确性直接影响其功能和装配质量。
因此，尺寸检验是钣金质量检验中的重要环节。
尺寸检验主要包括外形尺寸、平面度、直线度、圆度等指标的检测。
常用的检测设备包括千分尺、游标卡尺、角尺等。
通过对钣金制品的尺寸进行测量和对比，判断其是否符合设计要求。
三、表面质量检验钣金制品的表面质量对其外观和耐久性有着重要影响。
表面质量检验主要包括平整度、光洁度、漆膜附着力和表面氧化膜的厚度等指标的检测。
平整度检验通过光源照射和观察钣金制品表面来评估其平整度。
光洁度检验通过观察表面光泽度和检测表面粗糙度来评估其表面质量。
漆膜附着力检验通过刮擦测试和拉伸测试等方法来评估涂层与钣金基材之间的附着力。
四、焊接质量检验钣金加工中常常需要进行焊接操作。
焊接质量直接关系到钣金制品的强度和密封性能。
焊接质量检验主要包括焊缝外观质量、焊缝尺寸、焊缝强度和焊缝密封性等指标的检测。
焊缝外观质量检验主要是检查焊缝是否存在裂纹、气孔、未焊透等问题。
焊缝尺寸检验主要是测量焊缝的宽度、厚度等参数。
焊缝强度检验通过拉剪测试等方法来评估焊缝的强度。
焊缝密封性检验主要是通过气密性测试来评估焊缝的密封性能。
五、外观检验外观质量是钣金制品的重要指标之一，直接影响其美观度和市场竞争力。
外观检验主要包括表面涂装、划伤、凹陷、变形等问题的检测。
钣金检验项目范文
钣金检验项目范文
1.钣金表面检验：钣金表面检验主要是检查钣金件表面是否平整、光滑，有无划痕、凹陷、破损、腐蚀等缺陷。
常用的检验方法有肉眼观察、放大镜观察和光源照射等，确保表面质量符合要求。
2.尺寸检验：尺寸检验是在钣金件的生产过程中非常重要的一项检测工作。
主要包括外形尺寸、孔距、孔径等方面的检查。
通过量具测量、三坐标测量等方法，检查钣金件的尺寸是否符合设计要求，确保产品的准确性和一致性。
3.形状检验：形状检验是对钣金件表面的曲率、直线度、平面度等进行检验。
通过使用曲率仪、直线仪、平板等工具，测量钣金件的曲率、直线度和平面度，以确保形状符合设计要求。
4.材质检验：材质检验主要是通过材料试样进行化学成分分析和机械性能测试。
化学成分分析可以通过光谱分析、化学分析等方法进行，以确定钣金件所使用的材料是否符合规定的化学成分。
机械性能测试主要包括拉伸试验、硬度试验等，以检验和评估钣金件材料的力学性能。
此外，还有一些附加的钣金检验项目，例如焊缝质量检验、表面处理检验（如喷漆、电镀等）、装配检验等，以确保钣金件在使用过程中的质量和性能。
综上所述，钣金检验项目主要包括钣金表面检验、尺寸检验、形状检验、材质检验等方面，这些检验项目的目的是确保钣金件的质量和性能符合设计要求，以提高产品的可靠性和使用寿命。
钣金件检验规范
钣金件检验规范第一篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。
2、范围适用于所有钣金件的来料，供应商确保产品完好地到达指定地点。
3、检验条件正常照度或（800LUX）目视。
4、检验内容4.1包装箱上应记录准确完整信息：4.1.1采购单号（如需要）4.1.2料号（如需要）4.1.3产品名称4.1.4批号（如需要）4.1.5每箱数量4.16日期4.1.7品管检验状态4.2装箱单必须附在每次出货上，应包含以下信息4.2.1客户名称（如需要）4.2.2订货总数4.2.3总箱数4.2.4采购订单号4.2.5料号4.3包装4.3.1所有物料均必须包装，以免在运输过程遭到破坏，包括使用相应得积案镇垫料、间隔物、填充物等。
必须封闭包装箱并且必须将箱顶盒箱底封好胶带。
4.3.2外包装必具有足够的抗外力强度以便能保护内部包装物。
装箱齿轮应符合规格（以避免运输过程中摇动或损坏。
4.3.3零数箱必须有明确的标识。
4.3.4包装方向正确，包装盘，箱干净整齐，无破损：标签填写完整，正确，内外标签数量一致。
电镀质量要求1、目的明确来料电镀质量要求，确保电镀产品满足客户需要。
2、范围适用于所有钣金件的来料（电镀锌产品），供应商确保产品完好地到达指定地点。
3、检验条件天然散射光或无反射光的白光下用目视检查。
4、检验内容检验项目检验标准检验方法缺陷分类备注/参考资料CRMAMI外观30cm目视无以下的缺陷：（正常镀层结晶均匀、细致、钝化膜完整呈光泽彩色）1、镀层粗糙2、镀层灰暗3、镀层起泡4、镀层脱落或有严重条纹5、钝化膜疏松和严重钝化液迹6、局部无镀层目视√参考文件：5.1厚度/克重（质量）按 xx g/m2计算-√供应商提供报告参考文件：5.2，5.4附着力1、镀层后任何方向能弯曲180度且弯曲的外径没有任何金属脱落4.1；√参考文件：5.3耐腐蚀1、盐雾试验后，在距离工件正常距离肉眼可观察到的表面有腐蚀4.3（仅供参考）5.5仅供参考）√供应商提供报告参考文件：5.54.1根据镀层的厚度选择弯曲内侧的曲率半径，如下表：结构钢冷轧钢253033/133/240/140/211/2221/221/2334.3最终处理—镀层要进行以下一种最终处理工艺：类型描述I电镀，不需要后续处理II需要彩色铬酸盐转化镀层后续处理III需要无色铬酸盐转化镀层后续处理抗腐蚀要求类型耗时（h）II96III12涂料质量检验1、目的明确来料热固性粉末质量要求，确保粉末喷塑产品满足客户需要。
钣金件检验指导书
钣金件检验指导书钣金件检验指导书1、钣金件检验目的：钣金件检验的目的是确保产品的质量符合预定的技术要求，以及系统化地记录产品在生产过程中的一致性和可追溯性。
2、检验前准备：2.1 检验设备和工具准备：- 钣金件检测设备（例如千斤顶、测量工具、表面检测工具等）- 钣金件检测工具（例如量规、卡尺、千分尺等）- 光源和显微镜（用于表面检验）- 实验室耗材（例如溶剂、清洁剂等）- 相关文件和标准2.2 检验人员准备：- 熟悉相关质量要求和检验方法的技术人员- 掌握钣金件检验工艺和流程的操作人员3、钣金件检验步骤：3.1 外观检验：- 检查钣金件的表面是否平整、无划痕、无擦痕等，确保外观符合要求- 使用光源和显微镜检查钣金件的表面是否存在凸起、凹陷或其他缺陷- 对钣金件进行视觉检查，确保涂层的均匀性和无起泡、脱落等问题3.2 尺寸检验：- 使用量规、卡尺、千分尺等工具测量钣金件的尺寸是否符合要求- 检查钣金件的平直度、垂直度、并进行相应的调整和修正- 对钣金件的孔洞和定位孔进行测量和校准，确保其位置和尺寸准确3.3 材质检验：- 使用化学分析仪器测试钣金件的材质成分是否符合要求- 进行金相显微镜观察，确保钣金件的晶粒结构符合要求- 进行硬度测量，确保钣金件的硬度值处于指定的范围内3.4 表面处理检验：- 对钣金件的表面处理进行视觉检查，确保处理效果符合要求- 使用表面粗糙度测试仪器对钣金件的表面进行粗糙度测试- 进行耐腐蚀性测试，确保钣金件的表面处理能够满足相应的要求4、检验记录和结果：在钣金件检验过程中，应记录检验日期、检验人员、检验步骤和结果等信息，以确保检验结果的可追溯性。
5、附件：本文档涉及的附件包括：- 钣金件检验记录表- 相关标准和规范文件- 实验室测试报告样本6、法律名词及注释：- 质量要求：产品制造商或客户对产品质量相关方面提出的要求，通常包括尺寸、材质、表面处理等。
- 检验方法：用于对钣金件进行质量检验的具体步骤和操作方式。
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制品，广泛应用于汽车、家电、机械设备等领域。
为了确保钣金件的质量，需要进行严格的检验。
本文将介绍钣金件检验的标准和方法，以便相关人员能够正确进行检验工作。
首先，钣金件的外观质量是非常重要的。
外观质量包括表面是否平整、无明显的凹凸、划痕、氧化斑等缺陷。
在检验时，应该使用肉眼或辅助工具对钣金件进行全面的外观检查，确保其外观符合标准要求。
其次，钣金件的尺寸和形状也是需要检验的重点内容。
尺寸和形状的偏差会直接影响钣金件的装配和使用。
因此，在检验时需要使用相关的测量工具，如千分尺、游标卡尺等，对钣金件的尺寸和形状进行精确的测量和比对，确保其符合图纸要求。
另外，钣金件的材料和力学性能也是需要检验的重要内容。
材料的选择和性能直接关系到钣金件的使用寿命和安全性。
在检验时，需要使用金相显微镜、拉伸试验机等设备，对钣金件的材料组织、硬度、拉伸强度等性能进行检测，确保其符合相关的标准要求。
此外，钣金件的表面涂装和防腐蚀性能也需要进行检验。
表面涂装的质量直接关系到钣金件的外观和耐腐蚀性能。
在检验时，需要使用相关的检测设备，如厚度计、盐雾试验箱等，对钣金件的表面涂装厚度和耐腐蚀性能进行检测，确保其符合相关标准要求。
最后，钣金件的装配和可靠性也需要进行检验。
装配质量直接关系到钣金件在实际使用中的性能和可靠性。
在检验时，需要对钣金件的装配工艺和可靠性进行全面的检查和测试，确保其符合相关标准要求。
综上所述，钣金件的检验工作是非常重要的，需要对外观质量、尺寸和形状、材料和力学性能、表面涂装和防腐蚀性能、装配和可靠性等方面进行全面的检验。
只有确保钣金件的质量符合标准要求，才能保证其在使用过程中能够发挥良好的性能，确保产品质量和用户安全。
希望本文介绍的钣金件检验标准和方法能够对相关人员有所帮助，确保钣金件的质量和安全性。
汽车钣金件检测技巧
逼近/回退距离
探测距离
PC-DMIS
曲面点
工件的变形比较严重，为了保证检测结果 的正确，就必须提供正确的测头半径补 偿方向，PC-DMIS为此类特征提供的检 测方法——曲面点。
PC-DMIS
曲面点
在测量之前，先在理论点周围测量3个点， 确定点所在小曲面的法线矢量，以此为逼 近矢量去测量这个点。
理论点
PC-DMIS
料厚
当提供的数模只有一层，检测的 工件表面和数模相差一个料厚时， 需要对数模进行偏置，得到所测 表面的理论数据 PC-DMIS提供了两种料厚的处理方 式 1、理论值:将厚度值修改理论值然 后与测量值进行比较 2、实际值:将厚度值修改测量值然 后与理论值进行比较
实际做出来的曲面
实际工件的另一面 料厚线
PC-DMIS
检测结果的输出
PC-DMIS
自定义报告
根据需要编辑属于自己的检测报告
PC-DMIS
数据接口
PC-DMIS支持多种数据接口 转化成特定格式，然后导入数据处理软件，如输出DMO 格式
PC-DMIS
质量保证
Manufacturing Process
CAD DATA
PC-DMIS
薄壁件特点
与机加工零件相比，薄壁件的检测有以下特点： 形状复杂、不规则，定位、支撑、装夹较困难； 刚性较差，在检测过程中容易因变形引起误差； 通常将覆盖件的尺寸基准置于车身坐标系中来处理。
PC-DMIS
测量方案
测量机触发测量 非接触测量
SheetMetal CMM
PC-D件装夹原则
薄壁件存在变形的影响 ， 因此其装夹对检测结果的影 响很大。 最好的装夹方式是按照理 论位置组合夹具，然后把零 件放在夹具上，并在相应位 置夹紧。 在选择支撑和夹紧位置时， 应当选择和其他零件配合的 位置或者决定整个零件结构 夹具要求： 一是夹具应具有足够的精度 的关键位置。 和刚度；二是夹具应有可靠 的定位基准；三是要有夹紧 装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PC-DMIS
Find Hole
PC-DMIS软件提供了自动查找孔的功 能，实现对孔的自动搜索。
PC-DMIS
Find Hole
在测量时，测头将从逼近距离位 置处开始，沿着圆所在曲面的法 线矢量，以触测速度，开始搜索 孔。 若测头碰到圆所在的曲面——表 明孔不在此处，则测头将围绕理 论圆心，向外进行搜索。 在搜索一定位置后，如果还未找 到，则提示手动读取圆心。
PC-DMIS
钣金件装夹
在薄壁件的检测中，通常有以下三种类型的夹具： 通过软件控制的柔性夹具，如FIVE； 按照理论值专门定做的专用夹具； 使用相关检具。
PC-DMIS
B柱装夹
PC-DMIS
车门内板装夹
PC-DMIS
后盖内板装夹
PC-DMIS
前盖总成装夹
PC-DMIS
车身装夹
PC-DMIS
321旋转平移法
循环逼近法 迭代法 最佳拟和
PC-DMIS
典型定位分析
三个主定位点RPS 3 Fy、RPS 4 Fy、RPS 5 Fy，因整 个工件的面积较大，仅三个点是不能控制Y向的位置， 所以增加了RPS 6 fy、RPS 7 fy、RPS 8 fy、RPS 9 fy、 RPS 10 fy、RPS 11 fy、RPS 12 fy七个辅助定位点。这 10个定位点控制了Y轴的方向及原点
PC-DMIS
汽车钣金件检测
王展欣 2008-10
PC-DMIS
内容 钣金件/薄壁件 测量方案 薄壁件装夹 测量技巧 非接触测量
PC-DMIS
薄壁件 薄壁件是指通过剪、冲/切/复合、折、焊接、 铆接、拼接、成型等工艺家共而成的零件（壁 厚通常不大于6mm），其显著的特征就是同一 零件厚度一致。 薄壁件的应用范围越来越广泛，几乎所有的制 造业行业中都会有薄壁件，例如机床行业，纺 机行业，食品机械，电器、仪器仪表行业，特 别是航空航天以及飞速发展的汽车行业。 薄壁件包含了焊接件、冲压件、塑料件等，在 汽车制造中使用了大量的薄壁件，例如车身骨 架、覆盖件等。
理论点
样例点
PC-DMIS
棱点、角点
PC-DMIS
5mm
根据第一点实际值得到的相对位置
PC-DMIS
棱点、角点
棱点，指的是钣金件的边界 点（一个面+一个棱） 角点，指的是两个面的交点 （两个面+一个棱）
对于棱点和角点的检测，PCDMIS提供了Edge point 和 Angle point两个选项，只需 设置相关参数，即可实现检 测
PC-DMIS
检测特征
圆孔、方槽、圆槽、六角形孔 矢量点、曲面点、角点、棱点 柱
PC-DMIS
检测特征
检测点位： 控制整车的外形 检测点位，用来控制间隙和阶差
PC-DMIS
检测特征
车身上的孔通常是用来定位，以控制各个 总成、零部件之间的安装位置
PC-DMIS
坐标系
通常薄壁件的定位孔也是支撑及夹具定位 位置，因此坐标系是建立在夹具上面，然 后再把工件放置在夹具上面 PC-DMIS为用户提供了强大的坐标系建立 功能：
PC-DMIS
料厚
当提供的数模只有一层，检测的 工件表面和数模相差一个料厚时， 需要对数模进行偏置，得到所测 表面的理论数据 PC-DMIS提供了两种料厚的处理方 式 1、理论值:将厚度值修改理论值 理论值然 理论值 后与测量值进行比较 2、实际值:将厚度值修改测量值 测量值然 测量值 后与理论值进行比较
RPS 1 Hxz和RPS 2 Hz控制了Z轴的方向 及原点
RPS 1 Hxz控制 了X轴的原点
PC-DMIS
特征检测技巧
PC-DMIS
孔的测量
PC-DMIS
孔 车身主要有几百个钣金件焊接而成，而焊接的 精度不高，导致一些非定位孔，偏离理论位置， 或者因变形引起位置的偏离。一般公差为 0.1\0.5 \0.7 \1.0 MM 等，而制造出来后的实 际偏差可能更大。这样对于一般只能在理论位 置进行测量的方法就不能 完成车身的检测
CAD DATA
OFF-LINE Part Programming
PP Execuuct Validation
Corrective feed-backs
PC-DMIS
塑造测量的未来
PC-DMIS
薄壁件装夹原则
薄壁件存在变形的影响 ， 因此其装夹对检测结果的影 响很大。 最好的装夹方式是按照理 论位置组合夹具，然后把零 件放在夹具上，并在相应位 置夹紧。 在选择支撑和夹紧位置时， 应当选择和其他零件配合的 位置或者决定整个零件结构 夹具要求： 一是夹具应具有足够的精度 的关键位置。 和刚度；二是夹具应有可靠 的定位基准；三是要有夹紧 装置。
实际做出来的曲面
实际工件的另一面 料厚线
PC-DMIS
检测结果的输出
PC-DMIS
自定义报告
根据需要编辑属于自己的检测报告
PC-DMIS
数据接口
PC-DMIS支持多种数据接口 转化成特定格式，然后导入数据处理软件，如输出DMO 格式
PC-DMIS
质量保证
Manufacturing Process
侧框装夹
PC-DMIS
检测特点
PC-DMIS
检测特点 （1）公差 公差比较大（0.5mm到1.5mm），考虑变 公差 形等因素实际误差可能达到：2mm到3mm。 （2）评价：位置、距离。 评价： 评价 在测量时主要考虑的问题是如何测量到特征 如何测量到特征， 如何测量到特征 即测量程序需要有较强容错性 容错性，以适应不同误差 容错性 的零件。
PC-DMIS
薄壁件特点
与机加工零件相比，薄壁件的检测有以下特点： 形状复杂、不规则，定位、支撑、装夹较困难； 刚性较差，在检测过程中容易因变形引起误差； 通常将覆盖件的尺寸基准置于车身坐标系中来处理。
PC-DMIS
测量方案
测量机触发测量 非接触测量
SheetMetal CMM
PC-DMIS
薄壁件装夹
逼近/回退距离
探测距离
PC-DMIS
曲面点
工件的变形比较严重，为了保证检测结果 的正确，就必须提供正确的测头半径补 偿方向，PC-DMIS为此类特征提供的检 测方法——曲面点 曲面点。 曲面点
PC-DMIS
曲面点
在测量之前，先在理论点周围测量3个点， 确定点所在小曲面的法线矢量，以此为逼 近矢量去测量这个点。
逼近距离 圆在的曲面 探测距离
搜索半 径 为搜索位置
PC-DMIS
Find Hole
若测头经过圆所在曲面而未碰到曲面，测头 将继续向前搜索直到达到探测距离——表明 要测的圆就在此处
逼近/回退距离
探测距离
PC-DMIS
Find Hole
然后测头在探测距离处的孔周上触测三点， 粗略判断孔心位置。 一旦确定了孔的整体 位置，将按照特征对话框设定的参数测量 该孔。
