功放技术参数的分析

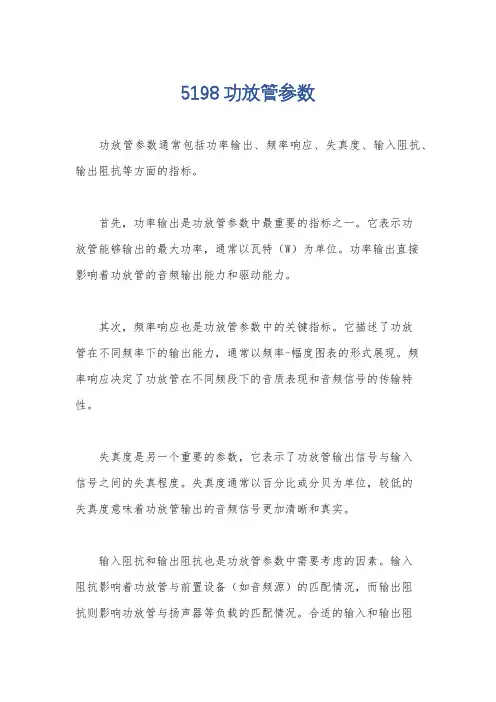

5198功放管参数
5198功放管参数
功放管参数通常包括功率输出、频率响应、失真度、输入阻抗、输出阻抗等方面的指标。
首先，功率输出是功放管参数中最重要的指标之一。
它表示功
放管能够输出的最大功率，通常以瓦特（W）为单位。
功率输出直接
影响着功放管的音频输出能力和驱动能力。
其次，频率响应也是功放管参数中的关键指标。
它描述了功放
管在不同频率下的输出能力，通常以频率-幅度图表的形式展现。
频
率响应决定了功放管在不同频段下的音质表现和音频信号的传输特性。
失真度是另一个重要的参数，它表示了功放管输出信号与输入
信号之间的失真程度。
失真度通常以百分比或分贝为单位，较低的
失真度意味着功放管输出的音频信号更加清晰和真实。
输入阻抗和输出阻抗也是功放管参数中需要考虑的因素。
输入
阻抗影响着功放管与前置设备（如音频源）的匹配情况，而输出阻
抗则影响功放管与扬声器等负载的匹配情况。
合适的输入和输出阻
抗能够确保信号传输的稳定性和效率。
除了以上提到的参数，功放管的工作电压、工作温度、保护功能等也是需要考虑的因素。
这些参数综合影响着功放管的性能和稳定性。
综上所述，功放管参数涉及到功率输出、频率响应、失真度、输入阻抗、输出阻抗等多个方面，这些参数共同决定了功放管的音质表现、稳定性和适用场景。
在选择功放管时，需要综合考虑这些参数，并根据实际需求进行选择。
功放参数全面解析入门
功放参数全面解析输出功率（output power）：表明该功率放大器在一定负载下输出功率的大小，一般在功放说明书上标明在8欧姆负载，4欧姆负载或2欧姆负载状态下的输出功率，同时也会表明功放在桥接状态下，8欧姆负载时或4欧姆负载时的输出功率。
这个输出功率表示功放的额定输出功率，而不是最大或者峰值输出功率。
负载阻抗（load impedance）：表明功放的负载能力，负载的阻抗越小，表明功放能通过的电流能力就越强，一般来说，大部分的功放最低负载阻抗为4欧姆，品质好的功放最低负载一般为2欧姆。
双通道时能够负载4欧姆的功放，在桥接状态下可以负载最低为8欧姆，双通道时能够负载2欧姆的功放，桥接状态下可以负载4欧姆。
桥接状态下只能负载8欧姆的功放，不可以负载更低的阻抗，否则会造成功放因为电流过大而烧毁。
立体声(两路)模式(stereo mode or dual mode)：一般的功放内部具有两个独立的放大电路，可以分别接受两路不同的信号分别进行放大并输出，这种工作状态称为立体声(两路)模式。
桥接模式(bridge mode)：桥接模式是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。
并联输入模式(parallel mode)：此方式将功放的两路输入信号通道进行并联，只输入一路信号来同时驱动两个放大电路，两个输出端输出信号相同。
频响范围(frequency range)：表明功放可以进行放大的工作频段，一般为20－20000赫兹，一般在此数据后面有一个后缀，比如－1/+1dB,这代表这个频率范围的误差或浮动范围，这个数值约小，表明频率范围内的频响曲线更平直。
如果功放的频响范围以－3分贝为测试条件，这个功放出来的声音可能就没有那么平直了。
总谐波失真(THD)：表明功放工作时，由于电路不可避免的振荡或其他谐振产生的二次，三次谐波与实际输入信号叠加，在输出端输出的信号就不单纯是与输入信号完全相同的成分，而是包括了谐波成分的信号，这些多余出来的谐波成分与实际输入信号的对比，用百分比来表示就称为总谐波失真。
功放技术参数概述
功放技术参数概述功放（Amplifier）是一种电子设备，主要功能是将输入的信号放大，使其具有足够的能量去驱动扬声器，实现声音的放大。
功放广泛应用于音响设备、无线通信、广播等领域。
功放的技术参数是评估功放性能的重要指标，下面将从功率、频率响应、失真、信噪比等方面进行详细介绍。
一、功率功率是一个功放的基本参数，通常以瓦特（W）为单位表示。
功率分为输出功率和输入功率。
输出功率指功放输出的最大电功率，一般通过RMS、峰值等来表示。
输入功率指功放所需输入的电功率，通常以dBm（分贝毫瓦）为单位表示。
二、频率响应频率响应指功放对频率的放大能力，也就是输入信号的频率变化时，输出信号的变化情况。
常见的频率范围是20Hz至20kHz，即人类可以听到的声音范围。
频率响应可以根据实际需求进行调整，常见的有线性频率响应、通带响应等。
三、失真失真是指功放输出信号与输入信号之间的差异，其中最常见的是谐波失真。
谐波失真会产生额外的频率成分，使得输出信号不纯净。
失真分为总谐波失真（THD）和交调失真。
总谐波失真是指输出信号中所有谐波成分相对于原始信号的总电压的百分比。
交调失真是指两个或多个频率之间产生的非线性交叉失真。
四、信噪比信噪比（SNR）是指功放输出信号的强度与噪声信号的强度之间的比值。
信噪比越高，表示输出的信号质量越好，噪声越小。
信噪比一般以分贝（dB）为单位表示，常见的信噪比范围是80dB至120dB。
五、阻抗阻抗是指输入和输出之间的电阻，它对功放的性能和稳定性有着重要影响。
输出阻抗应与扬声器的输入阻抗匹配，以获得最佳的传输效果。
输入阻抗则决定了功放对输入信号的灵敏度。
六、敏感度功放的敏感度是指输入信号的电平与输出信号的电平之间的比例关系。
一般以分贝为单位表示，敏感度越高表示功放对输入信号的放大能力越强。
七、动态范围动态范围是指功放在输出信号的最大电平和最小电平之间可以有效工作的范围。
动态范围越大，表示功放对于不同强度的信号的处理能力越强。
功放的一些技术指标
3、输出功率，功率问题最令汽车音响从业人员认识不清，在这里需要一一讲解：
A、额定输出功率，称为（RMS），指放大器输出的音频信号在总谐波失真范围内，所能输出的最大功率。它一般是交流信号峰值的0.707倍。
B、平均功率，平均功率一般是指各个频率点的平均消耗功率，它与额定输出功率有点类似，但是它一般要参考时间。
5、频率响应，早期俗称功率带宽，指谐波失真不超过规定值时，功放的1/2额定功率频带宽度，即有高低端下跌-3dB的两个频率点之间所包括的频带，称之为功率带宽。
ห้องสมุดไป่ตู้
6、阻尼系数，主要是对低频而言，是直接影响低音音质的极重要的技术参数。众所周知，喇叭的口径越大，低音相对就越好，但音盆越大其运动惯性也随之加大，此惯性使它很难与音频信号同步运动，往往表现出的声音混浊不清，尤其在100-400Hz低频，容易造成声染色，使人听起来模糊不清，很不自然。有些改装车的低音喇叭，低频信号强时颤振不止，低音拖尾严重，这就是音盆惯性所引起的。 在功放设计时，工程师对功放采取一些技术措施，如选择多管并联，低内阻（毫欧级）大功率管，提高工作电压，选择优质线材等，极力提高阻尼系数，使它能够针对喇叭惯性运动，产生"电阻尼"作用，使音盆的运动与音频信号同步运动，尽可能使音盆在驱动信号结束后很快恢复到零位（即中心位置），这种阻止效果就是阻尼系数（Damp Factor），D=Rs/Ri，Rs=喇叭阻抗，Ri=功放输出内阻，D越大，音盆与信号同步效果就越好，低音就越纯越干净，重放效果就越好。
1、输入灵敏度，是指功放所需最小输入信号电平，它是要求将音源信号放大到足够推动后级功放所需要的必要条件。
2、谐波失真度，这是功放一项极重要的指标，谐波失真是非线性失真的一种，它是放大器在工作时的非线性特征所引起的，失真结果是产生了新的谐波分量，使声音失去原有的音色，严重时声音发破、刺耳。谐波失真还有奇次和偶次之分，奇次谐波会使人烦躁、反感，容易被人感知。有些功放听起来让人感到烦躁，感觉疲劳，就是失真较大所引起的。对功放影响最大的就是失真度，一般高保真要求谐波失真在0.05%以下，越低越好。除了谐波失真外，还有互调失真，交叉失真，削波失真，瞬态失真，相位失真等，它们是影响功放质量的罪魁祸首。考核功效的优劣，首先要看它的失真度，像意大利Sinfoni（诗芬尼）功放的总的谐波失真就在0.01%以下。
歌王vk380功放说明书
歌王vk380功放说明书歌王VK380功放是一款高性能的音频功放设备，其具有出色的音质和强大的驱动力，适用于家庭娱乐、舞台表演和专业录音等各种场合。
本说明书将详细介绍VK380功放的特点、功能和操作方式。
1.外观设计VK380功放外观简约大方，采用金属机身设计，令其更加坚固耐用。
前面板上设有音量控制旋钮、输入选择键、功率开关和指示灯，操作简单明了。
背面则有多组音频输入接口、音频输出接口和电源插口，支持多种连接方式。
2.技术参数VK380功放采用A类功放电路设计，能够提供高达200W的输出功率，驱动力强劲。
其频率响应范围为20Hz-20kHz，信噪比大于90dB，失真度低于0.1%，音质清晰细腻，音质还原度高。
3.功能特点（1）多通道输出：VK380功放具有多组音频输出接口，支持多通道输出，可以连接多个音箱，实现环绕声效果。
（2）低音增强：VK380功放内置低音增强电路，可以加强低音的表现力，提供更加丰富的低频效果。
（3）过热保护：VK380功放具备过热保护功能，在功放达到一定温度时，会自动降低输出功率，保护设备安全。
（4）过载保护：VK380功放还具备过载保护功能，当输入信号过大时，会自动调整输出功率，防止音质变得失真。
4.使用说明（1）连接音源：首先，将音频输入线连接到VK380功放的音频输入接口上，确保连接稳固。
然后，将音频输出线连接到音箱或其他音响设备上。
（2）电源接入：将VK380功放的电源插头插入电源插座，并接通电源开关。
（3）调节音量：根据需要，通过旋钮调节音量大小。
（4）输入选择：按下输入选择键，可切换不同的输入通道。
（5）注意事项：使用过程中，要避免将功放放置在潮湿、高温或通风不良的环境中，以免影响设备的正常工作。
总结：歌王VK380功放以其出色的音质和强大的驱动力在音频领域有着广泛的应用。
本说明书详细介绍了VK380功放的外观设计、技术参数、功能特点和使用说明，希望对用户能够更加了解和熟悉这款功放设备，并正确认识和合理使用。
安桥rc630功放测评
安桥rc630功放测评一、产品介绍安桥rc630功放是一款高性能的音频功放器，具有出色的声音质量和强大的驱动力。
它采用了先进的功率放大技术，能够提供清晰、细腻的音乐表现，并能充分驱动各种类型的音箱。
下面将对该产品的各项指标以及音质表现进行详细的测评。
二、外观设计1.简约时尚2.高质感金属外壳3.易于操作的控制按钮4.合理布局的接口设计三、技术参数1.输出功率：100W+100W2.信噪比：>100dB3.输入灵敏度：0.2V4.频率响应范围：20Hz-20kHz5.输出阻抗：4-8Ω6.谐波失真率：<0.03%四、音质表现1.声音清晰细腻2.低频饱满有力3.中高频明亮清晰4.动态范围广5.可以满足不同音乐类型的需求五、使用体验1.安装简单便捷2.操作界面清晰易懂3.响应速度快，无延迟4.接口丰富，满足多种设备连接需求5.散热性能出色，长时间使用不发热六、优势与劣势1. 优势•出色的音质表现•强大的输出功率•外观简约时尚2. 劣势•价格较高•体积较大七、测评总结通过对安桥rc630功放的测评，我们可以得出以下结论：1.安桥rc630功放在外观设计上简约时尚，金属外壳具有高质感，操作按钮布局合理，使用起来非常方便。
2.技术参数中，输出功率、信噪比、频率响应范围等指标都表现出色，能够提供清晰、细腻的音乐表现。
3.音质表现方面，安桥rc630功放声音清晰细腻，低频饱满有力，中高频明亮清晰，动态范围广，能够满足不同音乐类型的需求。
4.使用体验方面，安装简单便捷，操作界面清晰易懂，响应速度快，接口丰富，散热性能出色。
5.优势方面，安桥rc630功放音质表现出色，输出功率强大，外观简约时尚。
6.劣势方面，价格较高，体积较大。
综上所述，安桥rc630功放是一款性能出色的音频功放器，能够提供高质量的音乐表现，但价格较高，适合追求高品质音质的音乐爱好者购买。
功率放大器的分类及其参数
功率放大器的分类及其参数功率放大器（简称：功放）（Power Amplifier）功率放大器，顾名思义，是将功率放大的放大器。
进入微弱的信号，如话筒、VCD、微波等等送到前置放大电路，放大成足以推动功率放大器信号幅度，最后后级功率放大电路推动喇叭或其它设备，它最大的功用，是当成输出级（Output Stage）使用。
从另一个角度来看，它是在做大信号的电流放大，以达到功率放大的目的。
从广义上来说功率放大器不局限于音频放大，很多场合都会用到它，如射频、微波、激光等等。
功率放大器的分类：1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高品质系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器。
HD5250 HD5250SE HD7180 HD7400纯功放产品综述
本文档包括WINNER HD5250 WINNER HD5250SE WTS HD7180WTS HD7400WINNER HD5250 250W5声道全平衡HIFI/AV大电流后级高档纯前后级给出声音的细节感和解析力，清澈见底，这是可能玩过前后分体功放的朋友后不想再玩A V合并机，声音的质和量在前级中完美体现，在大功率后级强有力的推动下，让扬声器尽情欢叫。
前级出声，后级出力，便是其中的道理。
在全新多声道环绕效果解码器AD7100N问世之后，同时也针对高端玩家对于多声道音响系统性能的需求，推出这款拥有5声道，每声道250W输出功率(8欧姆)，在4欧姆阻抗下，最高每声道可输出440W的大功率HD5250后级顶级扩大机。
庞大外型与34.2的标称重量，本机确实相当有份量。
不过黑色精致的机身，与简洁突出的三角线条，巧妙柔化原本理应的器材笨重感，反而塑造出別具风味的精品美感。
HD5250提供5声道RCA与平衡式XLR输入，内部电路设计采用大电流功率设计,由于各声道均配有独立线路，以及正负放大电路分开处理，遂能有效降低内调失真的音质劣化影响，在大动态下播放复杂乐段与紧凑配乐音效时，各声道均能表现出清晰透明的音色，以及更为细致逼真的解析细节。
同时，采全对称、架构亦能有动态大、驱动力强、转换速率高、掲波失真小、低噪音、瞬態回应好、线性度高等好处。
以确保扎实浑厚的低频包围感，以及更为石破天惊、震撼人心的多声道音场效果。
作为全新的后级扩大机HD5250，拥有极大功率的输出能力，几乎能轻松应付50-100平方空间，及大型音响系统。
30平方的小空间一样合适,在其强劲、快速的驱动能力，对于一般低功率扩大机均捉襟见肘、难以推动的低效率、多单元喇叭，也能发挥令人满意的音响效果。
当然，对于能拥有如此顶级规格的后级，不妨就让HD5250搭配全新AD7100N多声道环绕效果解码器，满足您期待已久的高音质、高品质的家庭剧院效果吧。
规格HD5250后级技术参数：输出功率：250W/声道8Ω(0.04%THD) 440W/声道4Ω(0.04%THD) 总谐波失真：0.04%输入电平：1V输入阻抗：RAC 23.5KΩXLR 33KΩ频率响应：20~20Khz +/- 0.1Db 10~100Khz +1/-3 0.2dB讯噪比：>100dB体积(w x h x d): 432 x 197 x 483mm重量：75.4ibs/ 34.2 kg 84.8ibs/38.5WINNER HD5250SE250W5声道全平衡HIFI/AV大电流后级天逸HD5250SE是HD5250的升级高端版本,该功放全面的继承了天逸HD5250的电路，采用了全平衡一级放大、超低失真、高速HI-FI功放电路，完美支持全平衡输入。
功放参数
一台严格出炉的功放，其技术参数绝不含糊：一.频响能力（Power Band Width）：音域20Hz ～80KHz ，而喇叭频响由低音至高音相应要求有20Hz ～20KHz 这范围的响应能力。
但作为信号传输的“瓶颈”的功放的频响则要求更宽，如：7Hz ～80KHz Hz，以保证信号的完整。
信噪比（Signal To Noise Ratio ）：这是最直接反映功放素质的参数，一般都在80dB的比值以上，高质素的产品往往达105dB以上，追求声底纯净，不容忽视。
二.失真度（THD）：这个可结合功放另外两个重要的指标：额定功率（Rms）和最大功率（Peak Power）一齐讨论。
一台功放在其Rms功率情况下工作，失真应该比较小，一般达0.5% ～0.01%这个范围。
Peak 功率或桥接时，信号可能产生变形、削波等失真，比值会高：0.5% ～1%都是正常的。
比值越小，当然越理想.三.输入灵敏度（Input Sensitivity）：这是针对不同厂家，不同品牌的主机、前级音源而设置的调校电平，范围由100mv ～4V甚至更高，调音时须与音源匹配。
四.输入阻抗（Input Impedance）：一般要求功放输入阻抗要高，输出阻抗要低，输入阻抗越高，越有效阻隔各类杂讯，常见值10KΩ或更高。
五.负载能力（Load Impedance）：家用功放一般是8Ω/4Ω两种；车用功放、立体声时：2Ω至8Ω；桥接：4Ω至8Ω。
但个别特别设计的功放，阻抗可以低至0.1Ω，能力不凡。
这个时候，一台功放，则可以并接几十个低音单元，营造理想的声压级。
这个场景，恐怕要在音响比赛时才能见到。
六.工作电压：车用一般是10V ～15 V正常工作。
七.阻尼系数（Damping Factor）：由额定负载（4Ω）输出阻抗计算出来，普遍认为：输出阻抗越小，阻尼系数越高，则该功放越好。
事实上高素质的功放，比值大多50以上，个别甚至超500，虽则专家认为：50左右已经足够。
音频功放方案
3.设立客服热线，及时解答用户疑问。
本方案旨在为用户提供一款高品质、安全可靠的音频功放设备。在实施过程中，需严格遵循相关法律法规，确保设备的合规性和安全性。通过人性化的设计和优质的服务，为用户带来愉快的音频体验。
第2篇
音频功放方案
一、前言
本方案旨在提供一种高性能、高保真、安全可靠的音频功放设备，以满足不同应用场景中对高质量音频输出的需求。以下内容将详细阐述设备的设计原则、技术参数、功能要求、合规性及售后服务等方面。
2.设备通过国家强制性产品认证（CCC认证）。
3.设备具备完善的安全保护功能，确保使用过程中的人身和财产安全。
五、实施与验收
1.按照本方案进行设备研发和生产。
2.设备生产完成后，进行严格的功能测试、性能测试、安全测试。
3.验收合格后，方可投入市场。
六、售后服务
1.提供完善的售后服务，包括产品安装、使用培训、故障排查等。
（1）采用触摸按键，具有良好的人机交互体验。
（2）配备LCD显示屏，实时显示设备工作状态。
（3）支持音量调节、输入源切换等功能。
5.外观设计
（1）采用简约时尚的设计风格，符合现代审美需求。
（2）尺寸适中，便于摆放和携带。
（3）外壳采用高品质材料，具有良好的耐磨、耐刮性能。
四、合规性及安全性
1.设备符合我国相关法律法规及行业标准。
4.操作界面
-采用触摸按键，提供良好的人机交互体验。
-配置LCD显示屏，实时显示设备工作状态。
-支持音量调节、输入源切换等功能。
四、功能要求
1.设备具备自动待机功能，长时间无操作时自动进入待机状态，降低功耗。
2.设备支持多种输入源，如模拟信号、数字信号等。
功放重要参数
5、频率响应，早期俗称功率带宽，指谐波失真不超过规定值时，功放的1/2额定功率频带宽度，即有高低端下跌-3dB的两个频率点之间所包括的频带，称之为功率带宽。
6、阻尼系数，主要是对低频而言，是直接影响低音音质的极重要的技术参数。众所周知，喇叭的口径越大，低音相对就越好，但音盆越大其运动惯性也随之加大，此惯性使它很难与音频信号同步运动，往往表现出的声音混浊不清，尤其在100-400Hz低频，容易造成声染色，使人听起来模糊不清，很不自然。有些改装车的低音喇叭，低频信号强时颤振不止，低音拖尾严重，这就是音盆惯性所引起的。 在功放设计时，工程师对功放采取一些技术措施，如选择多管并联，低内阻（毫欧级）大功率管，提高工作电压，选择优质线材等，极力提高阻尼系数，使它能够针对喇叭惯性运动，产生"电阻尼"作用，使音盆的运动与音频信号同步运动，尽可能使音盆在驱动信号结束后很快恢复到零位（即中心位置），这种阻止效果就是阻尼系数（Damp Factor），D=Rs/Ri，Rs=喇叭阻抗，Ri=功放输出内阻，D越大，音盆与信号同步效果就越好，低音就越纯越干净，重放效果就越好。
3、输出功率，功率问题最令汽车音响从业人员认识不清，在这里需要一一讲解：
A、额定输出功率，称为（RMS），指放大器输出的音频信号在总谐波失真范围内，所能输出的最大功率。它一般是交流信号峰值的0.707倍。
B、平均功率，平均功率一般是指各个频率点的平均消耗功率，它与额定输出功率有点类似，但是它一般要参考时间。
7、转换速率（Slew rate），功放的转换速率极大地影响着高音重放质量与性能。转换速率越快，高音音质就越佳，越能准确地捕捉到稍纵即逝的高频信息。高档功放可做到十几至几十V/us，低中档功放都一般不标出，这种转换速率的数值高低，与设计，用料有密切关系，但也不宜太高，太高会产生人耳听不见的20KHz以上超音信号，不但对改善音质无作用，反而容易烧坏高音喇叭…………
功放
marantz马兰士SC-7S2采用英国Wolfson公司生产的音量控制IC原来的机械式旋钮因结构问题而在确保左右声道分离和追求各种超高频特性方面受到限制。
为此，SC-7S1的线形控制旋钮采用了英国Wolfson公司生产的高性能双旋钮IC即WM8816。
继续采用经过升级的原SC-7S1使用的线形控制旋钮。
通过并联连接两个WM8816，提高了SN 比，电流/电压转换部分采用栅极自举电路，改善了超高频范围内的失真；将DC伺服电路变更为无源型等，进行了许多改进。
通过这样的升级，实现了S/N的进一步提高，您可以体会到听觉方面的明显不同。
并大幅度提高了静寂感的表现力。
通过采用线形控制旋钮，将原来机型使用的可变电阻器旋钮常见的联锁误差在0dB～100dB的整个范围内保持0.5dB以下的高精度。
将音量产生的音质差异控制到几乎为零的程度。
另外，由于未使用可变电阻器，因此不存在因年久经年变化而产生的老化，可获得长期的耐久性。
即使在实现0.5dB步幅的音量调节时，也检测输入信号的零交点,并根据定时切换增益以防止发生令人不快的咔嗒声。
另外，最新采用的加速度检测系统和偏心吸收机构实现了可根据您的意志调节音量，以及与顶级机型相配的柔和操作感。
采用高速电流放大器模块HDAM SA为SC-7S1、MA-9S1开发的原本是用于在电流反馈型放大器电路中进行V/I转换的模块，但也可以用作0dB增益的缓冲放大器。
独创的HDAM达到了70～80V/msec左右的转换速度，可以说是相当高的转换速度，但却实现了200V/msec以上的转换速度。
在电流反馈型放大器的输入级和输出级使用12个，V/I转换部分使用6个，共计使用18个。
全平衡信号处理的信号处理采用全平衡结构。
输入信号通过输入缓冲放大器之后，平衡输入直接传送到线形控制旋钮中，不平衡输入通过使用3个的反向放大器转换为平衡信号，然后传送到线形控制旋钮中。
这样就降低了有害的共通噪音，有助于进行低噪音、稳定的操作。
功率放大器的主要技术指标
[功率放大器的主要技术指标]杨士毅编译1．输出功率( l)额定输出功率：即RMS功率。
在放大器频率特性与谐波失真系数均能达到规定的技术指标下(普通功放失真度小于1%，高保真功放失真度小于0.1%)，功率放大器所能输出的连续正弦波信号功率。
(2)最大输出功率：即PM功率。
在额定负载电阻上，放大器能符合基本参数要求，简谐信号的最大输出功率。
(3)最大有用功率：在额定负载电阻上，输入1kHz的简谐信号，当谐波失真系数为10%时的输出功率。
(4)峰值功率：即P.P功率。
将额定输出功率中的有效值电压，换算为峰值电压得出的功率。
因为峰值电压等于1.414倍有效值电压，所以峰值功率即等于2倍额定功率。
(5)音乐功率：即MPO功率。
在保持放大器电源无压降时，输入大动态的音乐信号，放大器所能输出的瞬时功率。
MPO输出功率一般为 RMS额定功率的4-6倍。
(6)峰值音乐功率：即PMPO功率。
将音乐功率中的有效值电压换算为峰值电压得出的功率。
所以峰值音乐功率为音乐功率的2倍。
2、总谐波失真度(THD)音频信号通过功率放大器后，由于非线性元件所引起的各种谐波成份，新增加总谐波成份的均方根与原来信号有效值的百分比来表示。
普通功放约1.2%；优质功放约0.01~0.003%。
由于测量失真度的现行方法是单一的正弦波，不能反映出放大器的全貌。
实际的音乐信号是各种速率不同的复合波，其中包括速率转换、瞬态响应等动态指标。
故高质量的放大器有时还注明互调失真、瞬态失真、瞬态互调失真等参数。
( l)互调失真(IMD)：将互调失真仪输出的125Hz与lkHz的简谐信号合成波，按4:1的幅值输入到被测量的放大器中，从额定负载上测出互调失真系数。
(2)瞬态失真(TIM)：将方波信号输入到放大器后，其输出波形包络的保持能力来表达。
如放大器的转换速率不够，则方波信号即会产生变形，而产生瞬态失真。
主要反映在快速的音乐突变信号中，如打击乐器、钢琴、木琴等，如瞬态失真大，则清脆的乐音将变得含混不清。
功放技术参数概述
功率放大器技术指标概述放大器参数说明工作频率范围（F）：指放大器满足各级指标的工作频率范围。
放大器实际的工作频率范围可能会大于定义的工作频率范围。
功率增益（G）：指放大器输出功率和输入功率的比值，单位常用“dB”。
增益平坦度(ΔG)：指在一定温度下，在整个工作频率范围内，放大器增益变化的范围。
增益平坦度由下式表示（见图1）:图1ΔG=±（Gmax-Gmin）/2dBΔG：增益平坦度G max：增益——频率扫频曲线的幅度最大值G min：增益——频率扫频曲线的幅度最小值噪声系数(NF)：噪声系数是指输入端信噪比与放大器输出端信噪比的比值，单位常用“dB”。
噪声系数由下式表示：NF=10lg(输入端信噪比/输出端信噪比）在放大器的噪声系数比较低（例如NF<1）的情况下，通常放大器的噪声系数用噪声温度（T）来表示。
噪声系数与噪声温度的关系为：T=（NF-1）T0 或NF=T/T0+1T0-绝对温度（290K）噪声系数与噪声温度的换算表(见图2)1分贝压缩点输出功率（P1dB）：放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。
这种放大器称之为三阶截点（IP3）：测量放大器的非线性特性，最简单的方法是测量1dB压缩点功率电平P1dB。
另一个颇为流行的方法是利用两个相距5到10MHz的邻近信号，当频率为f1和f2的这两个信号加到一个放大器时，该放大器的输出不仅包含了这两个信号，而且也包含了频率为mf1+nf2的互调分量（IM），这里，称m+n为互调分量的阶数。
在中等饱和电平时，通常起支配作用的是最接近基音频率的三阶分量（见图4）。
因为三阶项直到畸变十分严重的点都起着支配作用，所以常用三阶截点（IP3）来表征互调畸变（见图3）。
三阶截点是描述放大器线性程度的一个重要指标。
三阶截点功率的典型值比P1dB高10-12dB。
IP3可以通过测量IM3得到，计算公式为：IP3=P SCL+IM3/2；P SCL——单载波功率；如三阶互调点已知，则基波与三阶互调抑制比与三阶互调点的杂散电平可由下式估计：基波与三阶互调抑制比=2[IP3-（P IN+G）]三阶互调杂散电平=3（P IN+G）-2IP3输入/输出驻波比（VSWR）：微波放大器通常设计或用于50Ω阻抗的微波系统中,输入/输出驻波表示放大器输入端阻抗和输出端阻抗与系统要求阻抗(50Ω)的匹配程度。
低噪功放(技术参数)
低噪功放一体化模块产品包含了2G频段（CDMA450、CDMA800、GSM、GSM-R、DCS、PCS）、3G频段（TD-SCDMA、WCDMA、CDMA2000）、WLAN、集群通信（TETRA、iDEN、GoTa）以及小灵通PHS频段，输出功率0.5W（27dBm）至8W（39dBm）可选。
产品特点：◇结构紧凑，体积小◇高可靠性，高稳定性◇采用LDMOS功率放大器，低功耗、高线性度、三阶互调好◇噪声系数小◇具有功率、回波损耗、温度及故障检测◇具有ATT和ALC控制功能◇极低的放大链路时延◇多样的监控接口，I2C/UART/RS485/RS232或按客户要求◇产品系列全，具有完善的功率等级，满足不同的系统要求技术参数：最大输出功率（dBm）27～39增益（dB）20～60增益调整范围（dB）≥30噪声系数≤1.0电压驻波比≤1.3电源要求DC27V±20%监控量功率指示、驻波指示、温度指示、增益调整、故障告警等工作温度（℃）-40～+55平均无故障工作时间50000(H)功放系列900MHz GSM功放系列输出功率从1W—40W。
功放的各项指标主体如下。
另可根据客户不同要求设计满足客户需求的个性化产品。
技术参数（移动）1 频率885-909MHz/930-954MHz2 增益40dB—60dB（可选）3 ATT调节范围31dB4 ALC控制范围≥20dB5 输入/输出驻波比≤1.40.1W——40W可选6 输出功率(测试信号为单一的CW信号)7 带内波动±0.7dB8 最大输入功率0dBm9 输出交调特性≤-36dBc—≤-60dBc可选10 噪声系数≤12dB11 工作电压DC+27V（+22v-+29V）12 工作电流0.5A—8.0A(+27V)13 工作温度-25℃至+65℃14 湿度95％15 输入输出阻抗50Ω16 保护功能过温度、过功率、过驻波保护具有ALC、ATT功能注：监控功能可根据客户需求定义技术参数（联通）1 频率909-915MHz/954-960MHz2 增益40dB—60dB（可选）3 ATT调节范围31dB4 ALC控制范围≥20dB5 输入/输出驻波比≤1.40.1W——40W可选6 输出功率(测试信号为单一的CW信号)7 带内波动±0.7dB8 最大输入功率0dBm9 输出交调特性≤-36dBc—≤-60dBc可选10 噪声系数≤12dB11 工作电压DC+27V（+22v~+29V）12 工作电流0.5A—8.0A(+27V)13 工作温度-25℃至+65℃14 湿度95％15 输入输出阻抗50Ω16 保护功能过温度、过功率、过驻波保护具有ALC、ATT功能注：监控功能可根据客户需求定义•DCS(上行、下行）线性功率放大器1 工作频率1710-1734/1805-1829—1745-1755/1840-1850MHz2 增益40dB—60dB（可选）3 ATT调节范围31dB4 ALC控制范围≥20dB5 输入/输出驻波比≤1.46 输出功率（测试信号为单一的CW信号）0.1W——30W可选7 带内波动±0.8dB8 最大输入功率0dBm9 输出交调特性≤-36dBc—≤-55dBc可选10 工作电压DC+27V(+22V~+29V)11 工作电流0.5A—8.0A(+27V)12 工作温度-25℃至+65℃13 湿度95%14 输入输出阻抗50欧姆15 保护功能过温度、过功率、过驻波保护具有ALC、ATT功能注：监控功能可根据客户需求定义•800MHz CDMA功放系列800MHz CDMA功放系列输出功率从1W—30W。
功放指标
1、输入灵敏度：200mv2、谐波失真度：0.01%3、输出功率：2×100W（RMS.8欧）4、信噪比：96dB（不计权）5、频率响应：3-156KH2（-3dB）6、阻尼系数：280①输入灵敏度200mv，是指功放输出额定功率时所需最小输入信号电压，其要求输入≥200MV即可，如小于此输入值，功放将达不到额定输出功率。
CD、VCD、DVD一般输出为2V，大大高于200mv，使用决无问题（一般国际标准在150-220mv之间），此项可忽略不计。
②谐波失真度：这是功放一项极重要的指标，谐波失真是非线性失真的一种，它是放大器在工作时的非线性特征所引起的，失真结果是产生了新的谐波分量，使声音失去原有的音色，严重时声音发破、刺耳。
谐波失真还有奇次和偶次之分，奇次谐波会使人烦噪、反感，容易被人感知。
为何有些功放听起来让人感到烦噪，感觉疲劳，就是失真较大所引起的。
对功放影响最大的就是失真度，一般高保真要求谐波失真在0.05%以下，越低越好。
TX-2008能做到0.01%, 应该说是不错的, 进口高档功放可做到0.002左右，令人玩味无穷、久听不厌，就是因为做到了极小的失真度的原因。
除了谐波失真外，还有互调失真，交叉失真，削波失真，瞬态失真，相位失真等，由于篇幅关系暂免叙述。
总之，诸多失真是影响功放质量的罪魁祸首。
考核功效的优劣，首先要看它的失真度。
③输出功率，功率问题最令初哥们迷惑，其各厂家标识也很混乱，下面逐一讲解：A、额定输出功率，称为（RMS），指放大器输出的音频信号在总谐波失真范围内，所能输出的最大功率，是最常见的，也是比较实在的标注。
B、削波功率，指放大器输出正弦波信号刚刚开始削波时的功率，它比额定功率要大1.6-2倍。
C、音乐输出功率，指输出失真不超过规定值的条件下,功率放大器对音乐信号瞬间最大输出功率。
简称（MPO）。
D、峰值输出功率：功放所能输出的最大音乐功率称为峰值输出功率，简称（PMPO），它不考虑失真，通常为（RMS）功率的8倍左右，它的出现是厂家出于商业目的，并无实际意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音响技术基础知识
A Vtechnology
艺术团体经常进行巡回演出，音响器材尤其是功率放大器要经过火车、汽车运输，各种地形复杂的道路会带来振动，所以要求功率放大器结构非常结实、抗振特性良好、设计科学、加工工艺精细。
在不同城市、乡镇进行的文艺演出还会遇到各种意想不到的复杂情况，如演出剧场或现场的电网电压不稳定，或临时演出由于观众较多，需要加大额定输出功率提高现场演出的响度以满足室外演出的需要等。
因此要求功率放大器有适应多种功能的能力，除要求功能全外，更主要的还要有很高水平的音色质量表现，如对美声演唱要求有很宽的频带(频率通带)才能把美声歌曲优美的泛音表现出来，从而丰富声乐音色的艺术表现，而对于音乐中各种乐器的个性色彩的表现又要求功放有极低的本底噪声，即有很高的信噪比和极低的失真度，才能将各种不同乐器的乐音细节明朗地表现出来。
这就要求功率放大器有很高水平的技术参数来做保证。
1 技术参数
1.1 功率放大器的额定功率
额定功率指在规定的总谐波条件下功率放大器长期承受额定负载阻抗上的输出功率，是适用的功率。
最大输出功率是在不考虑失真的情况下，给功率放大器输入足够大的信号电平，将音量开至最大时，功率放大器所能输出的最大功率。
这是短时间使用的功率。
峰值功率是指功率放大器在处理音乐信号时能够在瞬间输出的最大功率。
峰值功率反映功率放大器处理音乐信号的能力，是一个参考功率。
提高功率放大器输出功率的方法有两种方法。
一种是降低负载阻抗。
输出电压不变的情况下将8 Ω改变成4 Ω，理论上输出功率会增加2倍，但因功率放大器内部直流电源容量和晶体管耗数功率的限制，实际上可提高功率为1.6倍。
另一种采用桥式跨接法，双通道立体声可选用桥接方式进行跨接使用。
双通道立体声桥接后理论上是每声道的4倍功率，实际上的输出功率约为3倍。
这种模式可选用但并不提倡。
电路电桥要求每个双声道放大器的技术指标完全相同，保持0点电位始终保持0电位。
如某个电位有点偏离，某个电路稍有点不平衡，一只功率放大器就会驱动另一只功率放大器，两只功率放大器就会产生相位差和电平差，使输出波形产生严重的失真。
当不平衡状态严重时，由于相互“倒灌”可导致功率放大器的损坏。
所以临时现场扩声的应急时可采用桥式接法，室内固定专业音响系统均不选用。
1.2 频率响应范围
频率响应是指功放对音频信号的各个频率分量的放大能力，他表明功放在通频带宽度内各个频率分量的不均匀程度特性等。
理想的频率特性曲线是平直的，即功放的输出电平在各个频率都比较平直，说明功放对各个频率分量的放大能力是均匀的。
如功放的频率特性曲线有波峰波谷，说明功放对某频率放大能力过强(形成波峰)，对某频率的放大能力过弱(形成波谷)。
如果功放的频率特性有较大的波峰和波谷，放音的音色就会变差，所以一般波峰波谷的存在不准许超过3 dB，严格的指标是±2 dB。
人耳听觉的频率范围是20 Hz~20 kHz，如果频响范围达到这个标准则为高水平。
为完美地表现乐音的表现力，充分地表现出高频泛音的频率空间，要求功放有足够频带的宽度，以表现音色的个性，对频带的上限要有适度的扩张频带，20 kHz以上也要有一定的空间。
对频带的下限扩张可保证次低音的重放。
如果功放频带不够宽，则音色会变得干涩、生硬，以致于当一些音色相近的乐器同时演奏时，代表他们各自音色特点的泛音被削波损失，从而造成辨别不出到底是哪种乐器发出的声音。
1.3 阻尼系数
大口径的低音扬声器，因为音圈运动的惯性而不能与音频的驱动信号同步，纸盆的余振使扬声器重放声音混浊不清。
尤其是400 Hz以下的频率影响最大。
功放技术参数的分析李鸿宾
基础知识
音响技术
A Vtechnology
当功放和扬声器连接以后，功放对扬声器的音圈惯性运动有制动作用。
原理是纸盆上的音圈在磁声中，做切割磁力线的运动，此时会产生一个感应电动势。
这个电动势与功放的输出内阻构成一个电流回路，感应电流与扬声器内磁场的作用产生一个阻止纸盆运动的力，使纸盆在驱动信号结束后能够很快地恢复到中心位置0位。
这种功放对纸盆的过量运动的电子制动能力就叫阻尼系数。
阻尼系数D =R s /R i ，其中，R s 为扬声器的(音箱)内阻，R i 为功放输出的内阻。
由公式可知，输出阻抗越小(内阻)，阻尼系数越大。
D 阻尼系数越大，扬声器音圈恢复原位的能力就越强，对低音重放的效果就越好，一般专业功放的阻尼系数都在100~200，高保真功放的阻尼系数则在500以上。
1.4 转换速率
转换速度表示给功放一个输入(IN)信号在1 μs 时间内其输出电压的变化。
因为在音乐中有很多乐器的乐音发音速度很快，如钢琴、打击乐器的始振时间很短。
这个脉冲信号包括拨弹乐器乐音的振幅很陡地上升，时间很短，功放应将这个快速变化的音频信号准确、如实地放大，如转换速率不够快，这些快速变化的乐音的音色特性就会受到损害，这是功放对快速变化的跟随能力。
转换速率低也就会使功放产生瞬态互调失真。
一般专业功放转换速率为10~90 V/μs；高保真音响为500~600 V/μs。
1.5 信噪比
信噪比是说明功率放大器信号动态范围的一个技术指标，是指在额定功率下，功放输出端的信号电压有效值，与无信号输入时输出端上的噪声及交流声的电压有效值之比。
信噪比值越大表示听音时音质越干净。
1.6 声道隔离度
声道隔离度又称通道间的串音衰减，是指右声道的输出电压与馈入右声道中产生的电压的分贝比值。
声道隔离度越高，左右声道越纯净，重放音乐时声场的音源定位越准确，可更加准确地反映各个乐器的位置。
1.7 失真度
失真度是由于功放放大特性的非线性引起输出信号中产生新的谐波失真信号发生。
功放的失真可分为总谐波失真和互调失真两个非线性失真的技术参数指标。
总谐波失真是功放输入端输入一个没有失真的纯
正弦波信号，然后在功放额定功率下测量输出信号中正弦波基波与他的各项谐波之比。
当两个以上的音源送入功放的输入端，在输出端就有音频信号输出，并有非线性失真所造成的“和频”、“差频”谐波失真信号，影响乐音的泛音音色与和声效果(主要是引起音色的泛音结构的改变)。
所以功放的非线性失真，互调失真越小越好。
非线性失真越小，音色的保真度就越好。
2 功率放大器的保护系统
2.1 过流保护电路
当功率放大器的输出回路中额定匹配阻抗发生变化时，8 Ω→4 Ω→2 Ω→1 Ω时，甚至于发生短路状态时，功率放大器的输出回路中电流迅速增加，会烧毁功率放大管。
所以为防止功放管因电流过大而被烧毁，在功放回路中增设了过流保护电路，当功放回路中的电流超过额定值时，保护电路中的开关管被打开，发出控制信号将功放的工作电源切断，使功放停止工作，从而保护功放管。
当功放的输出阻抗调整后，功率放大器才会恢复正常的工作。
2.2 过压保护电路
功率放大器在输入信号电平过大时，功放的输出电压就会成倍地增加，超过额定限度，此时过强的输出电压会损坏扬声器的音圈，严重时则会烧毁扬声器的音圈，尤其是高音单元的音圈。
所以为防止大信号的电平信号送入功放的输入(IN)电路中而损坏扬声器，在功放电路中增加了过压保护电路。
当输入电平信号过大时，功放输出(OUT)电路的电压会升高超过额定限度，保护电路的开关被打开，将这个过高的电压经过系数电阻送入到前三级放大电路的IN 端，这两个信号的相位相反，所以功放的输出电压越大，送入前三级的输入端的电压也就越大，因为这个电压与IN 信号相位相反，这样就减小了IN 信号的电平，从而控制OUT 电压，从而保护扬声器不受过大的电压冲击而损坏扬声器单元。
2.3 延时开关电源
当开启电源，由延迟电路控制一个电源开关继电器来打开电源，可避免功率放大器与其他电器设备同时开启而产生较强的浪涌电流，对设备造成损害。
