钢丝绳绳卡个数及安装规范
钢丝绳绳卡正确安装
钢丝绳绳卡的正确安装
钢丝绳绳卡现被广泛使用，正确选择钢丝绳绳卡需要考虑绳卡的类型和强度。
一般用U型螺栓式或者双马鞍形，对于6股绳，绳卡连接处的强度大概为钢丝绳破断拉力的80%；
正确安装绳卡如下图所示：
错误的绳卡安装方式如下图所示：
绳卡数目一般不少于3-5个，绳卡的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳夹头在使用时应注意以下几点：
第一、卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子，这样容易发生事故。
第二、上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
常规钢丝绳卡选用和安装
常规钢丝绳卡选型及安装方法一、钢丝绳选型1.钢丝绳应选用美标可锻卡头。
2.卡头的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子。
3.钢丝绳卡头数量与方法：绳卡数目一般不小于3—5个，绳卡的间距应≥钢丝绳经的6倍，最后一个卡子距绳头间距≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
4.根据我公司钢丝绳连接方式，钢丝绳卡头应在国标下多增加一个。
即≤10mm设4个，10-20mm设5个，21-26mm设6个，25-36mm设7个，36-40mm设8个。
二、钢丝绳卡头的安装方法：1.绳卡之间的排列间距一般为钢丝绳直径的6～7倍左右，卡头要一顺排列，U型部分与绳头接触，不能与主绳接触，如图a所示。
如果U型部分与主绳接触，则主绳被压扁后，受力是容易断丝。
2.为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个卡头后面大约500mm处再按一个卡头，并将绳头放出一个“安全弯”。
如图b 所示。
这样，当接头的钢丝绳发生滑动时。
“安全弯”首先被拉直，这时就应该立即采取措施处理。
.3.上卡头时一定要将螺栓拧紧，直到绳被压扁1/3—1/4直径时为止，并在绳受力后，再将卡头螺栓拧紧一次，以保证接头牢固可靠。
三、安装后的检查钢丝绳卡头安装后受载一、二次应做检查是否松动。
一般情况下，螺母需要进一步拧紧。
最后达到初使安装标准（钢丝绳被压扁1/3—1/4）。
钢丝绳绳卡个数及安装规范-钢丝绳卡规范
钢丝绳绳卡个数及安装规范-钢丝绳卡规范关键信息项1、钢丝绳直径2、绳卡类型3、绳卡个数4、绳卡间距5、紧固扭矩6、安装方向7、检查频率8、维护要求11 协议目的本协议旨在明确钢丝绳绳卡的个数、安装规范及相关要求，以确保钢丝绳连接的安全可靠，防止因绳卡安装不当而导致的事故发生。
111 适用范围本协议适用于所有使用钢丝绳及绳卡进行连接的场景，包括但不限于起重设备、牵引装置、索道等。
112 定义与术语1121 钢丝绳：由多股钢丝捻合而成的绳索，具有高强度和柔韧性。
1122 绳卡：用于固定钢丝绳端部的连接件。
2、钢丝绳直径与绳卡选择21 根据钢丝绳的直径选择合适规格的绳卡。
一般来说，绳卡的尺寸应与钢丝绳的直径相匹配，以确保良好的夹持效果。
211 提供常见钢丝绳直径与对应的绳卡规格参考表。
212 严禁使用规格不匹配的绳卡。
3、绳卡个数确定31 钢丝绳直径不同，所需的绳卡个数也不同。
311 当钢丝绳直径小于 19mm 时，最少使用 3 个绳卡。
312 当钢丝绳直径在 19mm 至 32mm 之间时，最少使用 4 个绳卡。
313 当钢丝绳直径大于 32mm 时，最少使用 5 个绳卡。
4、绳卡间距要求41 相邻绳卡之间的间距应均匀，且间距不应小于钢丝绳直径的 6 倍。
411 第一个绳卡应尽量靠近钢丝绳的端部，但距离不应小于150mm。
5、绳卡安装方向51 绳卡的 U 型螺栓应在钢丝绳的短头一侧，压板应在长头一侧。
511 安装时应保证绳卡的螺母拧紧，使钢丝绳被压紧。
6、紧固扭矩61 按照绳卡规格和钢丝绳材质，确定合适的紧固扭矩。
611 使用扭矩扳手进行紧固，确保扭矩达到规定要求。
7、检查频率71 安装完成后，应立即进行检查。
711 在使用过程中，定期进行检查，检查周期不应超过一个月。
712 每次使用前，进行外观检查，查看绳卡是否有松动、变形等异常情况。
8、维护要求81 发现绳卡有损坏、变形或松动时，应及时更换或重新紧固。
钢丝绳绳卡个数及安装规范

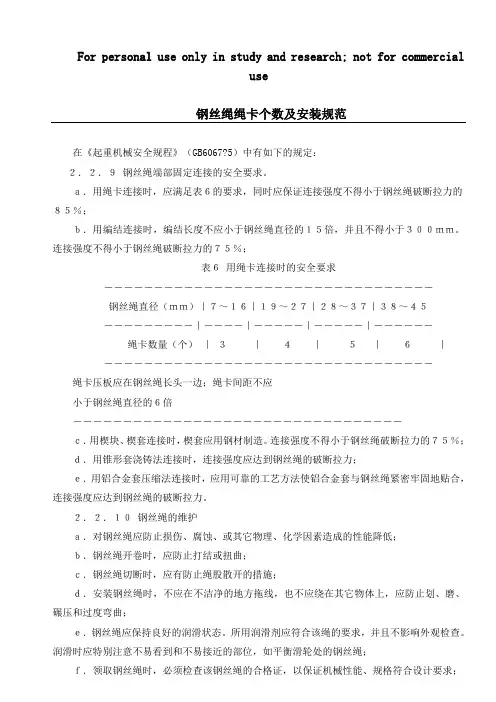

For personal use only in study and research; not for commercialuse钢丝绳绳卡个数及安装规范在《起重机械安全规程》（GB6067?5）中有如下的规定：２．２．９钢丝绳端部固定连接的安全要求。
ａ．用绳卡连接时，应满足表６的要求，同时应保证连接强度不得小于钢丝绳破断拉力的８５％；ｂ．用编结连接时，编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ。
连接强度不得小于钢丝绳破断拉力的７５％；表６用绳卡连接时的安全要求－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－钢丝绳直径（ｍｍ）｜７～１６｜１９～２７｜２８～３７｜３８～４５－－－－－－－－－｜－－－－｜－－－－－｜－－－－－｜－－－－－－绳卡数量（个）｜３｜４｜５｜６｜－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－绳卡压板应在钢丝绳长头一边；绳卡间距不应小于钢丝绳直径的６倍－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ｃ．用楔块、楔套连接时，楔套应用钢材制造。
连接强度不得小于钢丝绳破断拉力的７５％；ｄ．用锥形套浇铸法连接时，连接强度应达到钢丝绳的破断拉力；ｅ．用铝合金套压缩法连接时，应用可靠的工艺方法使铝合金套与钢丝绳紧密牢固地贴合，连接强度应达到钢丝绳的破断拉力。
２．２．１０钢丝绳的维护ａ．对钢丝绳应防止损伤、腐蚀、或其它物理、化学因素造成的性能降低；ｂ．钢丝绳开卷时，应防止打结或扭曲；ｃ．钢丝绳切断时，应有防止绳股散开的措施；ｄ．安装钢丝绳时，不应在不洁净的地方拖线，也不应绕在其它物体上，应防止划、磨、碾压和过度弯曲；ｅ．钢丝绳应保持良好的润滑状态。
所用润滑剂应符合该绳的要求，并且不影响外观检查。
润滑时应特别注意不易看到和不易接近的部位，如平衡滑轮处的钢丝绳；ｆ．领取钢丝绳时，必须检查该钢丝绳的合格证，以保证机械性能、规格符合设计要求；ｇ．对日常使用的钢丝绳每天都应进行检查，包括对端部的固定连接、平衡滑轮处的检查，并作出安全性的判断。
钢丝绳绳卡个数及安装规范-钢丝绳卡规范
钢丝绳绳卡个数及安装规范-钢丝绳卡规范一、钢丝绳的基本结构钢丝绳是指由一定数量的钢丝捻合，形成一个严密而具有弹性的钢绳。
钢丝绳是一种十分常见的机械传动元件，广泛应用于汽车、吊装机械、建筑工程等领域。
钢丝绳的基本结构包括钢丝、核心和绳股。
1. 钢丝：钢丝是钢丝绳的主要组成部分，可以分为不同类型和不同规格。
2. 核心：钢丝绳中的核心分为三种，分别是纤维芯、铁丝绳芯和钢丝绳芯。
其中，纤维芯是使用的最为广泛的一种核心类型，它具有轻便，寿命长等优点，但受潮后易腐。
3. 绳股：绳股是由若干股钢丝组成的，绳股的数量则会影响到钢丝绳的强度和耐久性。
二、钢丝绳绳卡的作用钢丝绳绳卡是用来固定钢丝绳的器具，它的主要作用是防止钢丝绳由于受力导致松动，以及保证所固定的物品的稳定性和安全性。
三、钢丝绳绳卡的种类及安装方法钢丝绳绳卡的种类有很多，根据使用的不同，可以分为锁紧盘式和U形卡式。
其中锁紧盘式绳卡安装容易，但不适用于小直径的钢丝绳；U形卡式则结构简单耐用，可以用于各种规格的钢丝绳。
安装方法如下：1. 确定钢丝绳的直径和所需的绳卡型号。
2. 将钢丝绳穿过绳卡，注意钢丝绳的方向应与绳卡的牙齿方向一致。
3. 将绳卡旋转90度，使之牢固地固定在钢丝绳上。
4. 通过试拉钢丝绳来检验绳卡是否安装正确，绳卡应在大约70%强度以下处断开。
五、钢丝绳绳卡检修标准1. 钢丝绳绳卡应按照专业的标准进行定期检验和维护，应检查其损坏或老化的程度，若存在问题应及时进行修理。
2. 当钢丝绳通过绳卡时，应确保钢丝绳没有出现任何变形，否则需要进行检查和更换。
3. 绳卡的安装位置应固定，不得松动或移动，同时需要确保绳卡在工作过程中能够充分起到固定钢丝绳的作用。
六、钢丝绳绳卡的注意事项1. 安装时应仔细阅读使用说明书，确保正确安装，并按照规范完成操作。
2. 绳卡应选择合适的型号，不得随意更换或使用劣质产品。
3. 钢丝绳绳卡应密封存放，防止受潮或氧化，并应定期进行清理和润滑，保证产品的使用寿命。
钢丝绳绳卡的安装规范
钢丝绳绳卡的安装规范
钢丝绳绳卡的安装规范：
1、装置钢丝绳时，要垂直于绳卡底座，且两侧各有2个绳卡固定，绳卡之间应保持一定的间距。
2、钢丝绳两侧应配有防滑挡轮，防止两侧向绳卡底座移动，影响工作紧固程度。
3、绳卡应安装紧固后不得移动，绳卡两端应安装安全全装紧螺母，紧固螺母扭紧时，不得出现不能作紧或紧到有假劣现象，确保其安装稳固可靠。
4、在重载作业时，应按照机器规格，对钢丝绳绳卡的额定负荷进行检查，确保它能达到工作要求。
5、在使用钢丝绳绳卡运作机械设备时，应检查钢丝绳的张紧情况，避免由于绳卡的松动而引起机械装置的损坏。
6、使用钢丝绳应有定期检查程序，及时发现失效现象，并及时维修或更换。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm 设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。
绳卡间距是钢丝绳直径的6-8倍。
绳卡应将鞍座放在受力绳一边，U 形卡环放在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则
主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图 b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
钢丝绳绳卡数量、方向、距离的规定
一、钢丝绳绳卡数量、方向、距离如何规定的？
1.型钢悬挑脚手架：钢丝绳卸荷为构造要求，公称直径不小于14，绳夹不得少于3个。
注意：如遇特殊情况，架体荷载较大需考虑钢丝绳参与受力计算时，钢丝绳公称直径和绳夹数量根据计算和查表确定。
2.悬挑式操作平台
《建筑施工高处作业安全技术规范》（JGJ80-2016）中6.4.7条：钢丝绳公称直径需根据计算确定，绳夹与钢丝绳直径匹配。
且绳夹不得少于4个。
3.《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）中6.2条：
安全管理必须有理有据，依法依规，要建立企业安全生
产长效机制，必须坚持“以法治安”，用法律法规来规范企业领导和员工的安全行为，使安全生产工作有法可依、有章可循，建立安全生产法制秩序，2021年新安全生产法即将实施，其中趋势就是安全生产“执法”，以后有可能监管单位到现场检查安全都是穿制服去“执法”了，到现场就对照有关法律法规、规范条文去检查，直接按照有关规定下发处罚通知，施工单位按照规定整改并到指定地点交罚款。
钢丝绳到底需要几个绳卡？绳卡间距及方向的依据原
理到底在哪？钢丝绳夹（GB5976-2006），这是最根本的依据。
1、绳夹的数量与钢丝绳公称直径相匹配，型钢挑架钢丝绳绳夹不少于3个是因为，按照构造挑架钢丝绳直径不小于14（一般都取14），小于18。
而悬挑式操作平台钢丝绳计算公称直径一般大于18，所以绳夹不少于4个。
而最终实际的绳夹数量根据直径查上表即可；
2、绳夹间距：一般为钢丝绳公称直径的6~7倍；
3、绳夹的方向：方向详上图所示，绳夹U形螺栓扣在钢丝绳尾段（即绳头那边），夹座在工作段。
所有绳夹方向一致，不得交错。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。
绳卡间距是钢丝绳直径的6-8倍。
绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生
滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍,最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个,10-20mm设4个，21-26mm设5个，25—36mm设6个，36—40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时,绳卡应不少于3个,10—20mm时应不少于4个。
绳卡间距是钢丝绳直径的6—8倍。
绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a）选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm,太大了卡扣连接卡不紧，容易发生事故。
b）上夹头时一定要将螺栓拧紧,直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触,如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头,并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动
时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
钢丝绳绳夹数量、间距和方向,一次搞明白
蔚永亮 2020.4.27
钢丝绳夹的正确布置方法
钢丝绳公称直径需根据计算确定，绳夹与钢丝绳直 径匹配。且绳夹不得夹压板布置
那么，钢丝绳到底需要几个绳卡？绳卡间距及方向的依 据原理到底在哪？在这里：《钢丝绳夹》（GB5976-2006）， 这是最根本的依据。
钢丝绳夹使用方法
结论
1、绳夹的数量与钢丝绳公称直径相匹配，型钢挑架钢 丝绳绳夹不少于3个是因为，按照构造挑架钢丝绳 直径不小于14（一般都取14），小于18。而悬挑式 操作平台钢丝绳计算公称直径一般大于18，所以绳 夹不少于4个。而最终实际的绳夹数量根据直径查 上表即可；
2、绳夹间距：一般为钢丝绳公称直径的6~7倍； 3、绳夹的方向：方向详上图所示，绳夹U形螺栓扣在
钢丝绳尾段（即绳头那边），夹座在工作段。所有 绳夹方向一致，不得交错。
谢谢
钢丝绳绳卡个数及安装规范-钢丝绳卡规范
钢丝绳绳卡个数及安装规范-钢丝绳卡规范钢丝绳绳卡个数及安装规范钢丝绳卡规范在各种工程和作业场景中，钢丝绳凭借其出色的强度和承载能力发挥着重要作用。
而钢丝绳卡作为固定钢丝绳的关键部件，其个数的选择和正确的安装规范直接关系到整个系统的安全性和可靠性。
首先，让我们来了解一下为什么钢丝绳卡如此重要。
钢丝绳在使用过程中，需要通过绳卡来实现端部的固定，以防止钢丝绳在受力时出现滑动、松脱等情况。
如果绳卡选择不当或者安装不规范，就可能导致钢丝绳在使用中发生意外，造成严重的人员伤亡和财产损失。
那么，如何确定钢丝绳卡的个数呢？这主要取决于钢丝绳的直径和所承受的拉力。
一般来说，钢丝绳直径越大，所承受的拉力越大，需要的绳卡个数就越多。
对于直径在 10mm 以下的钢丝绳，通常使用 3 个绳卡进行固定；当钢丝绳直径在 10mm 至 20mm 之间时，应使用 4 个绳卡；直径在21mm 至 26mm 的钢丝绳，则需要 5 个绳卡；而对于直径超过 26mm 的钢丝绳，至少要使用 6 个绳卡。
需要注意的是，这只是一个大致的参考标准。
在实际应用中，还需要根据具体的工作条件和安全要求进行调整。
例如，如果工作环境较为恶劣，或者钢丝绳所承受的拉力变化较大，就需要适当增加绳卡的个数，以提高固定的可靠性。
接下来，我们详细说一说钢丝绳卡的安装规范。
第一步，在安装钢丝绳卡之前，必须要对钢丝绳的端部进行处理。
将钢丝绳的端部散开，去除表面的油污、锈蚀等杂质，以确保绳卡能够与钢丝绳紧密贴合。
第二步，选择合适的绳卡。
绳卡的尺寸和规格应与钢丝绳的直径相匹配。
如果绳卡过大，会导致固定不牢固；如果绳卡过小，则无法安装，甚至会损伤钢丝绳。
第三步，安装绳卡时，要将钢丝绳的端部插入绳卡的U形槽内，然后用螺丝将绳卡拧紧。
拧紧的力度要适中，既不能过松，也不能过紧。
过松会导致钢丝绳滑动，过紧则可能会损伤钢丝绳。
在拧紧螺丝时，要按照一定的顺序进行。
一般来说，应先拧紧中间的螺丝，然后再拧紧两侧的螺丝，并且要逐个均匀拧紧，确保每个绳卡的受力均匀。
钢丝绳绳卡正确安装方法
钢丝绳绳卡正确安装方法 Prepared on 22 November 2020
13、钢丝绷绳卡扣
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-
36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。
绳卡间距是钢丝绳直径的6-8倍。
绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
钢丝绳绳卡个数及安装规范-钢丝绳卡规范
钢丝绳绳卡个数及安装规范-钢丝绳卡规范钢丝绳绳卡个数及安装规范钢丝绳卡规范在各种工程和作业场景中，钢丝绳凭借其出色的强度和可靠性，被广泛应用于吊运、牵引、固定等众多领域。
而钢丝绳绳卡作为固定钢丝绳的重要部件，其个数的选择和正确的安装规范对于保障作业安全、防止事故发生起着至关重要的作用。
一、钢丝绳绳卡的作用钢丝绳绳卡主要用于将钢丝绳的端部固定在其他物体上，以防止钢丝绳在受力时发生滑动或松脱。
通过合理的布置和紧固绳卡，可以有效地将钢丝绳的拉力传递到固定点，确保整个系统的稳定性和安全性。
二、钢丝绳绳卡个数的确定钢丝绳绳卡的个数并非随意设定，而是需要根据钢丝绳的直径、所承受的拉力以及使用环境等因素来综合考虑。
一般来说，对于直径小于 10mm 的钢丝绳，绳卡的个数不少于 3 个；直径在 10mm 至 20mm 之间的钢丝绳，绳卡个数不少于 4 个；直径大于 20mm 的钢丝绳，绳卡个数不少于 5 个。
但这只是一个基本的参考标准，在一些特殊的工况下，如高拉力、频繁振动或恶劣环境，可能需要增加绳卡的个数以确保足够的固定力。
例如，在起重作业中，如果吊运的重物重量较大，或者吊运过程中存在较大的冲击和振动，就需要适当增加绳卡的个数，以提高固定的可靠性。
三、钢丝绳绳卡的安装规范1、选择合适的绳卡首先要确保所选用的绳卡与钢丝绳的直径相匹配。
绳卡的尺寸过小会导致无法牢固固定钢丝绳，尺寸过大则会影响紧固效果。
2、安装方向在安装绳卡时，“U”形螺栓应在钢丝绳的尾端，也就是受力端。
这样可以保证在受力时，绳卡能够有效地夹紧钢丝绳，防止滑动。
3、间距要求相邻的绳卡之间应保持一定的间距，一般为钢丝绳直径的 6 至 7 倍。
间距过小可能会导致钢丝绳局部受力过大，间距过大则会影响固定效果。
4、紧固力度紧固绳卡时，应使用适当的工具（如扳手）将螺栓拧紧，但要注意避免过度拧紧导致钢丝绳受损。
通常以钢丝绳被压扁约 1/3 直径为宜。
5、检查与维护安装完成后，要对绳卡进行仔细的检查，确保绳卡安装牢固，无松动现象。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣之巴公井开创作
钢丝绳卡子数目一般很多于3-5个,卡子的间距应≥钢丝绳径的6倍,最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定,≤10mm设3个,10-20mm设4个,21-26mm设5个,25-36mm 设6个,36-40mm设7个.
钢丝绳绳卡应配套使用,绳直径在10mm以下时,绳卡应很多于3个,10-20mm时应很多于4个.绳卡间距是钢丝绳直径的6-8倍.绳卡应将鞍座放在受力绳一边,U形卡环放在返回的短绳一边,严禁正反排列.
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时,应使其U形环的内侧净距比钢丝绳直径年夜1～3mm,太年夜了卡扣连接卡不紧,容易发生事故.
b)上夹头时一定要将螺栓拧紧,直到绳被压扁1／3～1／4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠.
c）夹头要一顺排列,U形部份与绳头接触,不能与主绳接触,如图a 所示.如果U形部份与主绳接触,则主绳被压扁后,受力时容易断丝.
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头后面年夜约500mm处再安一个夹头,并将绳头放出一
个“平安弯”,如图 b 所示.这样,当接头的钢丝绳发生滑动时,“平安弯”首先被拉直,这时就应该立即采用办法处置.。
钢丝绳绳卡安装要求
钢丝绳绳卡安装要求
钢丝绳绳卡又称钢丝绳卡头、猫爪，主要用于捆绑钢丝绳线径。
为保证使用安全，钢丝绳绳卡的安装需要遵循相关规定。
1.钢丝绳绳卡数目一般不少于3-5个
2.钢丝绳绳卡应把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上
3.钢丝绳绳卡不得在钢丝绳上交替布置
4.钢丝绳绳卡间的距离等于6-7倍钢丝绳直径
5.紧固钢丝绳绳卡时须考虑每个钢丝绳绳卡合理受力,离套环最远处的钢丝绳绳卡不得首先单独紧固
6.离套环最近处的钢丝绳绳卡应尽可能地紧靠套环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢丝绳绳卡个数及安装
规范
集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
钢丝绳绳卡个数及安装规范
在《起重机械安全规程》（GB6067?5）中有如下的规定：
２．２．９钢丝绳端部固定连接的安全要求。
ａ．用绳卡连接时，应满足表６的要求，同时应保证连接强度不得小于钢丝绳破断拉力的８５％；
ｂ．用编结连接时，编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ。
连接强度不得小于钢丝绳破断拉力的７５％；
表６用绳卡连接时的安全要求
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
钢丝绳直径（ｍｍ）｜７～１６｜１９～２７｜２８～３７｜３８～４５
－－－－－－－－－｜－－－－｜－－－－－｜－－－－－｜－－－－－－绳卡数量（个）｜３｜４｜５｜
６｜
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－绳卡压板应在钢丝绳长头一边；绳卡间距不应
小于钢丝绳直径的６倍
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
ｃ．用楔块、楔套连接时，楔套应用钢材制造。
连接强度不得小于钢丝绳破断拉力的７５％；
ｄ．用锥形套浇铸法连接时，连接强度应达到钢丝绳的破断拉力；
ｅ．用铝合金套压缩法连接时，应用可靠的工艺方法使铝合金套与钢丝绳紧密牢固地贴合，连接强度应达到钢丝绳的破断拉力。
２．２．１０钢丝绳的维护
ａ．对钢丝绳应防止损伤、腐蚀、或其它物理、化学因素造成的性能降低；
ｂ．钢丝绳开卷时，应防止打结或扭曲；
ｃ．钢丝绳切断时，应有防止绳股散开的措施；
ｄ．安装钢丝绳时，不应在不洁净的地方拖线，也不应绕在其它物体上，应防止划、磨、碾压和过度弯曲；
ｅ．钢丝绳应保持良好的润滑状态。
所用润滑剂应符合该绳的要求，并且不影响外观检查。
润滑时应特别注意不易看到和不易接近的部位，如平衡滑轮处的钢丝绳；
ｆ．领取钢丝绳时，必须检查该钢丝绳的合格证，以保证机械性能、规格符合设计要求；
ｇ．对日常使用的钢丝绳每天都应进行检查，包括对端部的固定连接、平衡滑轮处的检查，并作出安全性的判断。
绳卡安装。
