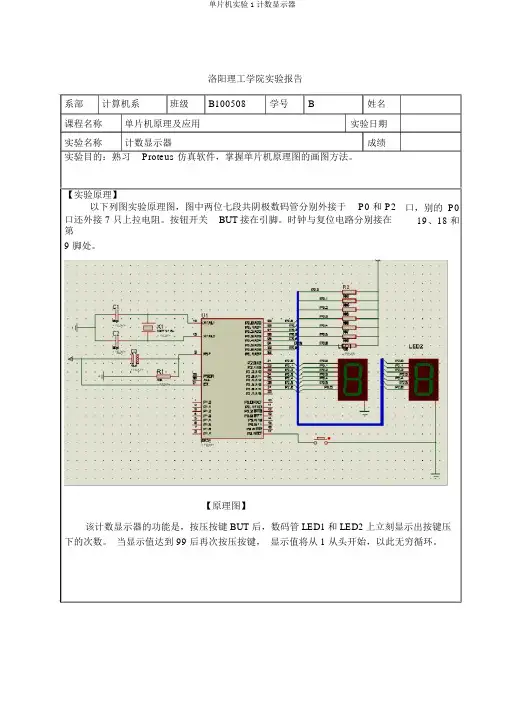

洛阳理工学院实验报告系部计算机系班级B100508学号B姓名课程名称单片机原理及应用实验日期实验名称计数显示器成绩实验目的：熟习Proteus 仿真软件，掌握单片机原理图的画图方法。
【实验原理】以下列图实验原理图，图中两位七段共阴极数码管分别外接于P0 和 P2口还外接 7 只上拉电阻。
按钮开关BUT接在引脚。
时钟与复位电路分别接在第9 脚处。
口，别的 P019、18 和【原理图】该计数显示器的功能是，按压按键 BUT 后，数码管 LED1和 LED2上立刻显示出按键压下的次数。
当显示值达到 99 后再次按压按键，显示值将从 1 从头开始，以此无穷循环。
【实验内容】（ 1）熟习 Proteus 软件，认识软件的构造构成与功能；（2）学习 ISIS模块的使用方法，学会设置图纸、选元件、画导线、画总线、改正属性等基本操作；（3）学会可履行文件加载及程序仿真运转方法；（4）理解 Proteus 在单片机开发中的作用，达成单片机电路原理图的绘制。
【实验步骤】（1）察看 proteus 软件的菜单、工具栏、对话框等基本构造。
（2）在 proteus 中绘制电路原理图，依据下表将元件增添到编写环境中。
（3）在 proteus 中加载程序，察看仿真结果，查验电路图绘制的正确性。
Category Reference Value Microprocessor U180C51Data converter U3ADC0808 Miscellaneous X1CRYSTALCapacitors C1、C2CAPCapacitors C3CAP-ELECResistors R2~R8RESResistors R1RESOptoelectronics LED1、LED27SEG-COM-CAT-GRN 【C语言程序】：#include <>int count=0;int number=0;char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void timer0 (void) interrupt 1{int a;int b;count++;TH0=-(50000/256);TL0=-(50000%256);if(count==20){count=0;number++;if(number<60){a=number%10;b=number/10;P2=led_mod[a];P0=led_mod[b];}else if(number==60){number=0;P2=led_mod[0];P0=led_mod[0];}}}void main(){TMOD=0x01;TH0=-(50000/256);TL0=-(50000%256);P0=0x3f;P2=0x3f;EA=1;ET0=1;TR0=1;while(1);｝【仿真图】【实验总结】（1）对 proteus 和 keil 软件有了初步的认识，学会了基本的画图操作。
计数显示器实验报告
实验1 计数显示器实验目的：熟悉proteus仿真软件和Keil C51，掌握单片机的绘图方法。
实验原理：上图为一计数显示器的电路原理图。
图中两位七段共阴极数码管分别外接于p0口和P2口，此外P0口还外接7只上拉电阻。
按钮开关BUT接在3.7引脚。
时钟与复位电路分别接在19、18和9脚外处。
该显示器的功能是按压按键BUT后，数码管LED1和LED2上立即显示出按键压下次数。
当显示值到99后再次按压按键，显示值将从1重新开始，以此无限循环。
实验内容：（1）熟悉proteus软件，了解软件的结构组成与功能；（2）学习ISIS模块的使用方法，学会设置图纸、选元件、画导线、画总线、修改属性等基本操作；（3）学会可执行文件加载和程序仿真运行方法；（4）理解proteus在单片机开发中的作用，完成单片机电路原理图的绘制。
实验步骤：（1）观察proteus软件的菜单、工具栏、对话框等基本结构；（2）在proteus中绘制电路原理图，按照元件要求添加到编辑环境中；（3）在proteus中加载程序，观察仿真结果，检查电路图绘制的正确性。
具体实验如下：1、启动proteus的ISIS环境如下图：2、选择元器件：单击页面的“P”按钮，可弹出“Pick Device”元件选择窗口，利用“Keywords”检索输进元件名称，页面中将会显示元件图形，按“ok”见即选中。
如下图所示：利用此方法可继续选择其它元器件。
3、摆放好选择好的元器件：、编辑好元器件名称、编辑元器件属性。
4、对原理图布线：（1）画导线：利用鼠标通过画笔连接好元器件之间的连线。
如下图：（2）画总线：单击工具栏中的总线按钮，即可在编辑窗口画总线。
并在总线分支线上标好线标签。
如下图：5、画电源线：在工具栏中点击图标，会出现端子列表，其中POWER为电源端，GROUND为接地端。
