变频器的输出电抗器与输出滤波器的区别

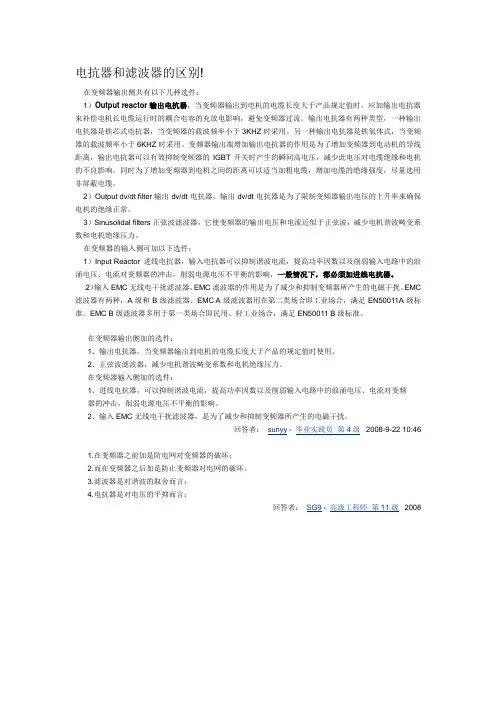

电抗器和滤波器的区别
电抗器和滤波器的区别!在变频器输出侧共有以下几种选件：1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。
在变频器的输入侧可加以下选件：1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
2）输入EMC无线电干扰滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。
EMC 滤波器有两种，A级和B级滤波器。
EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。
EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。
在变频器输出侧加的选件：1、输出电抗器，当变频器输出到电机的电缆长度大于产品的规定值时使用。
2、正弦波滤波器，减少电机谐波畴变系数和电机绝缘压力。
在变频器输入侧加的选件：1、进线电抗器，可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响。
输入电抗器,输出电抗器,直流电抗器
输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
输出电抗器
输出电抗器用于与变频器的出端相串联，作为变频器的输出电抗器。
变频器在工作时将产生较大的谐波，加装输出电抗器可以钝化变频器输出电压的陡度，减少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆电容引起的电机绕组过电压，可延长变频器到电机之间的距离，提高电机的使用寿命。
输出电抗器系列产品用于变频器基波频率调节范围0-300Hz,输出电压1200V以下，工作电流1600A以下的各种变频器。
输出电抗器多为三相，均为铁芯电抗干式。
铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。
线圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。
电抗器整体浸漆减小了运行时的噪音。
该电抗器具有体积小、重量轻、外观美等优点。
技术参数：编辑
工作电压：3*380V/500V
电机频率：0~60Hz
开关频率：2K Hz ~16K Hz
额定电流：2.5A~1100A@40℃
电缆长度：300mmax.@16KHz
阻抗压降：1~2%@400VAC，50 Hz&额定电流电抗强度：P-E 3000VAC 3s
P-P 3000VAC 3s
防护等级：IP00
过载能力：1.5倍额定电流1分钟，2倍额定电流30秒绝缘等级：T40/H(180℃)
T40/F(155℃)
绝缘电阻：1000VDC绝缘阻值≥100MΩ
电抗器噪音：小于70dB(与电抗器水平距离1米测试) 执行标准：IEC289:1987GB10229-88ZB9644-1999
系统电压380V规格型号:。
变频器中各种电抗器的作用
一， 变频器各点主要波形：C4直流电抗器输入电抗器12346U V WP+N-123L1L2L3L1变频器市电输入12346R S TP+N-负载123R S T输出电抗器二，变频器干扰途径三，各种电抗器在变频器中的作用a)输入电抗器和直流电抗器:在变频器的输入电流中频率较低的谐波分量(5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外,还因为它们消耗了大量的无功功率,使线路的功率因数大为下降。
在输入电路内串入电抗器是抑制较低谐波电流的有效方法.根据接线位置的不同，主要有以下两种：输入交流电抗器: 串联在电源与变频器的输入侧之间。
其主要功能有:通过抑制谐波电流，将功率因数提高至（0。
75-0.85）；削弱输入电路中的浪涌电流对变频器的冲击；削弱电源电压不平衡的影响.直流电抗器：串联在整流桥和滤波电容器之间。
它的功能比较单一，就是削弱输入电流中的高次谐波成分和减小浪涌电流。
但在提高功率因数方面比交流电抗器有效，可达0。
95,并具有结构简单、体积小等优点。
其他区别：1，输入电抗器对于变频器的传导干扰有抑制作用,直流电抗器没有；2，电网输入电压不平衡时,由于三相电流有耦合的缘故，直流电抗器会引起输入电流的不平衡, 而输入电抗器则没有这一问题；3，电压利用率：由于输入电抗器位于交流输入侧，电抗器上的交流压降会对电压利用率有一定的影响.4，成本差异:由于直流电抗器工作时，负载电流是连续的流过直流电抗器，而输入交流电抗器的三个线包是间断地流过电流的，因此直流电抗器的利用率要高。
反映在成本上就是：在满足同样的谐波电流要求的情况下，输入交流电抗器的成本要比直流电抗器高很多。
b）输出电抗器:输出电抗器也分为两种：普通的输出电抗器（参数及要求与输入电抗器相同）和正弦波电抗器正弦波电抗器用于把变频器输出的PWM调制波滤波成正弦波电压波形，主要应用于特殊场合，在此不作讨论；下面主要分析普通的输出电抗器：为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。
自控常用术语
自控常用术语同辰主机监控系统命名规则为：公司名称缩写（TC-TonCen）＋监视器大小＋色彩（M－单色，C－彩色）＋监视器类型（Touch－触摸式，Button－按键式）+ 组态功能（Pithiness-简洁,Integrity-完全，Simplification －精简）模拟屏和数字屏就屏本身来说是没有区别的，主要区别是在电路上。
加到液晶屏象素上的肯定都是数字信号。
在屏的边缘有很多行列驱动IC，就是所谓的驱动器。
在屏后面的电路板上主要是控制器，控制器将收到的信号转换为符合驱动器时序要求的驱动信号，送给驱动器，点亮相应的象素。
模拟屏和数字屏在这写部分是一样的，他们的区别主要在于输入上。
数字屏直接输入数字信号，RGB每种颜色信号都被视频处理电路转换若干位数字信号，直接送入屏上的控制驱动器，A/D转换是在前面的电路中完成的。
而模拟屏输入是三基色模拟信号输入，它的A/D转换是在液晶屏上的电路中完成的。
用模拟信号来传输时,信号会受周围的干扰,传输的效果会有影响。
而用数字信号来传输时,就会使传输的信号更加的稳定,效果也更好1.人机界面HMI----Human Machine Interface①文本显示器TD－－－Text Display,如：TD200/TD400②操作员面板OP------Operator Panel 如：OP270③触摸屏TP－－－－－Touch Panel 如：TP170④多功能面板MP------Mobile Panel 如：MP270B⑤液晶显示器LCD--------Liquid Crystal DisplaySTN LCD -----Super Twisted Nematic 超扭曲向列型LCD TN LCD------扭曲向列型LCDDSTN LCD-----双层超扭曲向列型LCDTFT LCD-----Thin Flim Transistor 薄膜晶体管型LCD，又称“真彩”显示器PCC 贝加莱控制系统的核心产品是可编程计算机控制器(Programmable Computer Controller，PCC)⑥触摸屏工作原理四线电阻触摸屏：利用压力感应检测触摸点的位置，它的主要部分是一块与显示器表面配合得很好的4层透明复合薄膜，最下面是玻璃或有机玻璃构成的基层，最上面是外面经过硬化处理、光滑防刮的塑料层，中间是两层称为ITO的透明的金属氧化物导电层，它们之间有许多细小的透明绝缘的隔离点。
变频器电抗器滤波器介绍
变频器电抗器滤波器介绍
一、变频器
变频器是一种电气设备，能把交流电的交流电源输入变为不同频率和电压的相应交流电输出，可实现电机的经济运行。
根据变频器结构、工作原理分为调速调频器、全桥整流变频器、整流放大变频器、多电压换流变频器和调频交流变频器等。
1、调速调频器
调速调频器是控制电动机转速的重要装置，可将交流电源输入，输出电流可以在频率、电压和节目调速范围内得到调节，从而、改变电机的输出功率。
它的结构简单，调速范围宽，易于操作，可以实现恒速、恒频和恒载运行等功能。
2、全桥整流变频器
全桥整流变频器是将交流电（三相或一相）经由调节全桥整流器和变频器的电路组成的复合电路，将输入的交流电转换成不同频率、相位和电压的输出，实现电机的调速、节能和经济运行等功能。
3、整流放大变频器
整流放大变频器是一个可控硅控制的变频器，它可以将交流电源的输入直接转换成无端电压和电流的调节，从而调节电机的转速、功率和节省能源。
它的特点是电路结构简单、可靠性高，控制准确，可以实现恒载和集中控制等功能。
4、多电压换流变频器。
变频器输入电抗器和输出电抗器的作用
变频器输入电抗器和输出电抗器的作用变频器是一种能够改变交流电源频率的电气设备，它由输入电抗器和输出电抗器两部分组成。
输入电抗器和输出电抗器在变频器的正常运行中起到了不可或缺的作用。
下面将分别介绍这两个部分的功能和作用。
输入电抗器主要有两个作用：过滤和限流。
首先，输入电抗器对电网电流进行过滤。
电网中存在着各种电磁干扰，比如高频干扰、谐波干扰等。
这些干扰会影响变频器的正常运行，甚至对电机造成损害。
通过输入电抗器的电感性质，它能够吸收和抑制这些干扰，从而保证了变频器输入端电流的净化和纯正。
其次，输入电抗器的另一个作用是限流。
在变频器启动过程中，电机可能需要短时间内吸收较大的电流，而这可能会对电网造成冲击负荷。
为了避免这种情况，输入电抗器通过限制电流的流动，使电机启动时的电流逐渐增大，从而降低对电网的冲击，保护电网和电机。
此外，输入电抗器还能够平衡电流负载，增加系统的稳定性。
总的来说，输入电抗器能够对电网电流进行过滤和限流，确保电流纯正和稳定，保护变频器和电机，并保证整个系统的正常运行。
输出电抗器主要有两个作用：保护电机和减小谐波。
首先，输出电抗器能够保护电机免受变频器输出电流的损害。
变频器输出的电流中会存在一些高频成分和谐波成分，这些成分会对电机产生很大的冲击和热损耗。
通过输出电抗器，可以对这些高频成分和谐波进行滤除和吸收，使电流趋近于正弦波，从而减少对电机的损害，延长电机的使用寿命。
其次，输出电抗器能够减小谐波。
变频器输出的电流在频率调整时，会产生一些不同频率的谐波。
这些谐波会影响到其他设备的正常运行，甚至可能对电网造成负荷干扰。
通过输出电抗器，可以有效地减小这些谐波的影响，保证电网和其他设备的正常运行。
总的来说，输出电抗器能够保护电机免受变频器输出电流的损害，减小输出电流中的谐波成分，保证电机和系统的正常运行。
在变频器的使用过程中，输入电抗器和输出电抗器都起到了重要的作用。
它们能够保护电网和电机，减小谐波干扰，保证系统的稳定性和可靠性。
电抗器在变频器上的作用
电抗器在变频器上的作用电抗器在变频器中起着重要的作用。
变频器是一种能够控制交流电动机转速的设备，通常由整流器、滤波器、逆变器和控制电路组成。
电抗器通常用于变频器中的滤波器部分，用来减少功率电子器件产生的谐波，并保护电动机。
首先，电抗器可以减少谐波电流的产生。
谐波电流是由于变频器中的逆变器工作原理而产生的，它会引起电网压力的扭曲和其他电力设备的干扰。
电抗器通过提供电感，可以限制谐波电流的流动，从而减少谐波电流对电网的影响。
其次，电抗器可以保护电动机。
由于变频器的工作原理，输出电压和电流不是正弦波，而是含有大量的谐波成分。
这些谐波成分会引起电动机温升过高、轴承磨损、绝缘老化等问题。
通过在变频器输出端添加电抗器，可以减少谐波成分，保护电动机的正常运行。
同时，电抗器还可以提高变频器的功率因数。
功率因数是指电能转化为有用功率的效率。
在没有电抗器的情况下，变频器会导致功率因数下降，造成电网的能效损失。
通过添加电抗器，可以提高功率因数，减少能量损耗。
另外，电抗器还能提高变频器的稳定性。
在变频器工作时，电动机和电网之间存在变动的电力损耗。
这些损耗会在逆变器工作时产生电压和电流的不稳定，导致电网波动和电动机运行不平稳。
而通过添加电抗器，可以平衡电压和电流的波动，提高系统的稳定性。
最后，电抗器还能减少变频器产生的电磁干扰。
变频器在工作时会产生大量的高频谐波，这些谐波会通过电网传播，对其他电子设备造成干扰。
通过添加电抗器，可以限制高频谐波的传播，减少对其他设备的干扰。
总之，电抗器在变频器中起到了减少谐波电流、保护电动机、提高功率因数、提高稳定性和减少电磁干扰等重要作用。
在变频器的设计和应用中，电抗器是不可或缺的一部分。
变频器在什么时候需要添加输出电抗器呢？
变频器在什么时候需要添加输出电抗器呢？
1、电机电缆长度较长，为消除或减小反射波对电机的影响；
2、电机绝缘较差时，需要添加输出电抗器，因为通早期国产电机绝缘较差，不是专用变频电机，需要考虑；
3、从变频器用途上讲，需要降低PWM反射波及dV/dT对电机的影响时需要添加输出电抗器。
那什么时候变频器需要加输入电抗器呢？
a、电源上有功率因数校正（补偿）装置；
b、电源被雷击或操作过电压时需要加输入电抗器；
c、变频器容量远小于前级供电变压器或者需要提高功率因数，降低谐波THD，所以需要加输入电抗器；
性能参数:
1.额定工作电压：380V/660V 50Hz
2.额定工作电流：5A至1600A @ 40℃
3.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试）
4.绝缘电阻：1000VDC绝缘阻值≥100MV
5.电抗器噪音：小于65dB（与电抗器水平距离点1米测试）
6.防护等级：IP00
7.绝缘等级：F级
8.产品执行标准：IEC289:1987电抗器|GB10229-88电抗器(eqv IEC289:1987)|JB9644-1999半导体电气传动用电抗器。
变频器用电抗器选型经验
本文由民恩公司根据日常工作和客户交流总结而编辑，希望朋友们能从中有所收获；您的满意是我们最大的心愿。
文中主要是变频器用输入电抗器，输出电抗器，直流电抗器以及变频器输入滤波器和输出滤波器的产品介绍；在文中后面还有我们总结编辑的一些技术性资料主要是帮助你如何进行更好的选取变频器输入电抗器和输出电抗器，供您参考；具体配置请提供技术参数给我们相关人员。
交流输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
交流输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
交流输入电抗器型号含义交流输入电抗器产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输出电抗器产品概述输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流;如果是长电机电缆，则可以限制电机端子的dv/dt,延长变频器的有效传输距离，抑制变频器的IGBT模块开关时产生的瞬间高压。
电抗器在变频器上的作用
电抗器在变频器上的作用
1、输入电抗器的作用:
用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥
式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染;
2、输出电抗器的作用：
输出电抗器主要作用是补偿长线50-200m分布电容的影响,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用;电容器在补偿功率的时候,往往会受到谐波电压和谐波电流的冲击,造成电容器损坏和功率因数降低,为此,需要在补偿的时
候进行谐波治理;
3、直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间,主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数;
4、变频器三种电抗器连接示意图：。
《变频技术与原理》复习题
一、填空题1. 变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。
2.变频器的分类，按工作原理可分为交-交变频器和交-直-交变频器，按用途可分为专用变频器和通用变频器。
3．变频器的主要技术参数：输入电源、输出电压、额定电流、输出容量、额定功率和过载能力等。
4．交-直-交变频器主电路包括3部分分别为整流电路、中间电路、逆变电路。
5．整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可6．三相交-交变频电路的连接方法分为公共交流母线进线方式和输出星形联结方式两种。
7．目前常用的变频器采用的控制方有：U/f控制、转差频率控制、矢量控制和直接转矩控制。
8．U/f控制是使变频器的输出在改变频率的同时也改变电压，通常是使U/f为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
9. 转矩提升是指通过提高U／f比来补偿f x下调时引起的T Kx下降。
即通过提高Ux (k u＞k f)使得转矩T Kx 提升。
10．转差频率控制就是检测出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电机速度对应的频率与转差频率之和作为变频器的给定输出频率。
11．频率控制是变频器的基本控制功能，控制变频器输出频率的方法有面板控制、外接模拟量、固定频率和通讯控制。
12．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有段速控制功能和多种加减速时间设置功能。
13．变频器是通过电力电子器件的通断作用将工频交流电流变换为电压频率均可调均可调的一种电能控制装置。
14．变频器的组成可分为主电路和控制电路。
15．某变频器需要回避频率为18～22Hz，可设置回避频率值为20Hz。
16.高压柜体一般容量很大，往往需要多个柜体组成。
主要由开关柜、变压器柜、功率单元柜、控制柜组成。
17．变频调速时，基频以下调速属于恒转矩，基频以上属于恒功率。
变频器滤波器与电抗器有什么区别
变频器滤波器与电抗器有什么区别？
一、性质不同
变频器滤波器是由电容器，电感器和电阻器组成的滤波器电路，变频器滤波器可以有效滤除电力线上特定频率的频率点或除该频率点之外的其他频率，以获得特定频率的功率信号，或者消除特定频率的功率信号。
电抗器也称为电感器，当导体通电时，它将在其占据的特定空间中产生磁场，因此所有可以承载电流的电导体都具有一般的电感；
二、不同类别
根据处理后的信号，变频器滤波器分为模拟滤波器和数字滤波器两种，根据通过的信号的频带，将其分为五种类型：低通，高通，带通，带阻和全通滤波器。
根据使用的组件，它分为无源和有源滤波器，根据过滤器的位置，分为车载过滤器和面板过滤器。
根据结构和冷却介质的不同，反应器分为空心式，铁芯式，干式，油浸式等，按连接方式分为并联反应器和串联反应器，根据功能分为限流和补偿。
根据用途按特定用途细分，如限流电抗器，滤波电抗器，平滑电抗器，功率因数补偿电抗器，串联电抗器，平衡电抗器，接地电抗器，灭弧线圈，进线电抗器，出口电抗器，饱和电抗器，自饱和电抗器，可变电抗器(可调电抗器，可控电抗器)，轭电抗器，串联谐振电抗器，并联谐振电抗器等；
三、不同功能
变频器滤波器是一种频率选择设备，它可以使信号中的特定频率分量通过，同时很大地衰减其他频率分量，使用变频器滤波器的频率选择功能，您可以滤除干扰噪声或执行频谱分析。
电力系统中常用的电抗器是串联电抗器和并联电抗器，串联电抗器主要用于限制短路电流，也可以与滤波器中的电容器串联或并联使用，以限制电网中的高次谐波。
220kV，110kV，35kV和10kV电网中的电抗器用于吸收电缆的电容性无功功率，可以通过调节并联电抗器的数量来调节工作电压。
变频器专用滤波器与电抗器的区别
变频器专用滤波器与电抗器的区别 变频器专用电源滤波器和电抗器，都具有滤波功能，这点是毋庸置疑的，但是，变频器专用滤波器和电抗器，究竟有什么区别，下面简单的总结了一下，现将总结结果与各位分享之，如果有不同意见，欢迎批评指正。
下面，我们先从构件方面，来进行分析：变频器专用滤波器的主要构件包括：滤波电容、滤波电感和电阻，而电抗器的主要构件只有一个，那就是电感。
举一个可能不是很恰当的例子：可以把电抗器看作是软启动器，变频器专用滤波器就是变频器。
变频器专用滤波器比电抗器具有更强大的功能，但是，变频器专用滤波器也有不足的地方，就是其电感量没有电抗器大。
所以，一般情况下，我们都是选用变频器专用滤波器，而非电抗器，就是这个原因。
其次，变频器专用滤波器，分为变频器输入滤波器和变频器输出滤波器两种，电抗器，亦有两种：一种是变频器输入电抗器，一种是变频器输出电抗器。
变频器输入滤波器，取代变频器输入电抗器，基本没有任何问题，但是，变频器输出滤波器，要想取代变频器输出电抗器，却有一个难以逾越的鸿沟：虽然变频器输出滤波器的滤波能力远大于变频器输出电抗器，但是，变频器输出电抗器，因其电感量比较大，可以更好的改善变频器输出线路上的分布电容，延长变频器和电机之间的距离，这也是为什么长距离传输的时候，用变频器输出滤波器和变频器输出电抗器进行配合的根本原因。
下面，我们来进行总结：一般情况下，在变频器输入端，我们选用的是变频器输入滤波器，而非变频器输入电抗器；在变频器输出端，我们一般选用的是变频器输出滤波器，如果是在长距离传输的情况下（变频器和电机之间的距离大于100米以上时），我们是将变频器输出滤波器和变频器输出电抗器配合使用，一方面抑制变频器输出端的高频谐波，另一方面，改善传输线路上的分布电容，有效延长变频器和电机之间的距离。
西门子变频器产品知识总结
西门子变频器产品知识总结1.进线电抗器的作用：抑制谐波电流，防止过载出线电抗器（电机电抗器）作用：减小电机电缆的容性漏电流；减小输出侧的电压上升率进线滤波器的作用：提高变频装置的抗射频干扰能力/等级2.CF卡的作用：保存变频器参数、固件信息、证书3.变频器的三种控制模式及其相应的控制电机种类：a.伺服模式：位置控制，控制同步伺服电机&异步伺服电机，有电流环、速度环、位置环；b.矢量模式：速度控制，分为闭环矢量控制(VC)&无编码器矢量模式(SLVC)，控制同步电机&异步电机，有电流环、速度环；c.V/f模式：速度控制，精度在三种模式中最低，不带编码器，控制同步电机&异步电机，只有电流环，总体属于开环控制，其他两种模式为闭环控制。
4.G150变频器A型/C型柜的区别：A型柜是可根据需要安装所有组件；而C型柜是不带输入侧组件，空间极为紧凑。
5.S120选件：控制面板选件：AOP30、BOP20扩展板选件：TB30、CBC10(CAN总线)、CBE20(Profinet)扩展模块选件：TM31编码器选件：SMC10(旋转变压器)、SMC20(绝对编码器)、SMC30(增量编码器)6.电机制动：a.直流制动：给定子通直流电达到制动的目的，制动转矩不稳定，掉电后无法工作；b.电阻制动：通过加制动电阻将电能转化成热能进行消耗达到制动的目的，制动转矩稳定，掉电后可以继续工作；c.再生反馈制动：将再生电能反馈到电网中达到制动的目的，制动转矩稳定，掉电后无法工作。
7.电压提升：三种方式：p1210---持续电压提升p1211---加速时进行电压提升p1212---首次启动时进行电压提升什么时候需要电压提升：V/f控制模式下，当变频器输出频率为0时，其输出电压也为0，而电压为0时可能无法产生转矩，此时需要电压提升。
举例说明哪些情况下用电压提升：0转速时需要带负载；0转速时进行电机磁化；产生启动/制动/加速转矩时；对绕组和电源电缆中的欧姆损耗进行补偿。
变频器接入输出电抗器的作用
变频器接入输出电抗器的作用
变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大，会引起变频器过流跳闸爱护，因此必需使用输出电抗器或du/dt 滤波器、正弦波滤波器等装置对这种容性尖峰电流进行限制。
输出电抗器用于补偿在电机电缆长距离敷设时引起的线路电容的充电电流，也可用来抑制谐波。
变频器接入输出电抗器的作用：
1、改善电机的绝缘特性，削减电机噪音，延长电机的使用寿命。
2、增加变频器到电动机的导线距离。
3、可以有效抑制变频器的IGBT开关时产生的瞬间高电压，削减电压对电缆绝缘和电机的不良影响。
4、改善输出电流波形。
依据实际阅历输出电抗器还是很有用的，我单位用辊道电机属于逆变器一拖多类型，每台电机都带有过热和过流爱护的开关，但原设计没有输出电抗器，在运行过程中发觉辊道电机无故就烧损，逆变器频繁报警，最让人不能理解的是电机烧坏了这个开关也不跳闸，后来找西门子专家来现场查找缘由，得出结论需要增加输出电抗器，后来这个输出电抗器增加上，逆变器也不报警了，电机开关该跳闸的时候能跳闸了。
对于变频器输出长距离的电缆线，超过100m就要加输出电抗器。
这是西门子的用户手册交代的。
变频器输出电抗器怎么选择
变频器输出电抗器怎么选择变频器的输出是经PWM调制的电压波，调制波形如图1所示，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦形的，脉冲宽度调制( PWM)有着陡峭的电压上升和下降的前后沿，即du/dt很大，使得输出引线向外放射含量极大的电磁干扰，并且在引出线对地、电动机绕组匝间、绕组对地间都产生很大的脉冲电流。
图1 调制波形为了减轻变频器输出du/dt对外界的干扰，降低输出波形畸变，达到环保标准，削减对电动机绕组的电压冲击造成绝缘损坏，降低电动机的温升和噪声，避开在变频器输出功率管上因du/dt和流过过大的脉冲冲击电流使功率管损坏，以及降低负载短路造成对变频器的损伤，有必要在变频器输出端增设沟通电抗器。
值得指出的是脉冲电压通过较长的输电线时，由于长线上波的反射叠加使得在长线（即变频器输出导线）超过临界长度后，电压有可能达到直流母线（变频器内直流母线）电压的2倍。
因此，变频器输出线长度受到了限制，为解除这种限制，必需接入输出侧沟通电抗器。
接入后，送到电动机等负载上的波形接近正弦电压波形。
当变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大引起变频器爱护动作，因此必需使用输出电抗器或du/dt滤波器或正弦波滤波器等装置对这种容性尖峰电流进行限制。
输出滤波电抗器用于补偿在电动机电缆长距离敷设时引起的电路电容充电电流，也可抑制谐波。
在多电动机传动时，可接入一台输出滤波电抗器，总电缆长度是每台电动机电缆长度的总和。
从理论上说，功率等级不同的变频器所允许敷设的电动机电缆长度是不同的，并且不同生产厂商的变频器所允许敷设的电动机电缆长度也是不同的。
因此，变频器至电动机电缆在超过多长距离时应加装输出滤波电抗器，还应参阅各变频器生产厂商供应的使用手册。
输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率元件动作时产生的干扰和冲击：在变频器与负载电动机之间连接电缆超过50m时应配置输出电抗器。
变频专用滤波器电抗器选型指南
变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。
变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。
变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
变频器外围配件和附件的使用
输入电抗器的使用
• 在变频器的输入侧安装AC输入电抗器可以增
加线阻抗抑制谐波、提高功率因数
• 原因：交流正弦电源在（峰值1.4倍）给整流器
供电时,电源电压大于DC直流电压才有电流流 经整流二极管,产生高次谐波.
• 交流电抗器可以将功率因数提高到0.90 • 可以防止对电网的干扰 • 对浪涌电压有效抑制 • 减小供电电源三相不平衡的影响
变频器外围附件或配件的特点 和使用
输入交流电抗器、直流电抗器、避雷器、电 源滤波器（输入、输出）、磁环，接触器、
空气断路器（空开）
• 控制断路器的作用与选择
• 作用：
1、隔离 当变频器长时间不用或维修保养时 2、保护 空气断路器具有过电流和欠电压保护的作用
• 选择注意事项
因为断路器具有过流保护的功能，防止变频器通电时误动， 需考虑
倍的变频器额定电流。
变频器与电机间需加接输出接触 器吗？
• 一台变频器控制一台电机并且不需要切换时，
不加。 原因：在变频器输出频率较高时，产生较大的冲
击电流，导致变频器跳闸。 接触器误动作，导致变频器跳过流保护 加接触器的情况： 1、一台变频器接多台电机 2、 电机需要工频变频切换 注意：变频器超过160KW，建议不能加装输出 接触器
还有哪些情况需加交流电抗器
• 同一电路中有多台变频器
多台变频器运行，电路电压波形将发生畸变，导致其他设备无法运行和变 频器的不规则跳闸。
• 变压器的容量很大
变压器和变频器的容量接近，变压器本身的绕组电感可以起到交流电抗器 的作用。若大于10倍变压器的绕组电感相对很小。
• 同一电路中有容量较大的晶闸管设备
直流电抗器的应用
• 直流电抗器的尺寸较小,接在整流桥和滤波电容
