汽车线束设计及线束使用原材料
《汽车线束》课件
线束行业未来的展望
随着新能源汽车和智能汽车的快速发 展，线束行业将迎来更大的发展空间 和机遇。
线束行业将加强与汽车制造商的合作 与交流，共同推动汽车线束技术的发 展和应用，促进汽车行业的可持续发 展。
线束行业将不断加强技术创新和产品 研发，以提高产品的性能和可靠性， 满足市场的不断变化和升级的需求。
详细描述
屏蔽线束在导线外部套有一层金属网或管状导体，能够有效地减少外界电磁干扰对导线的影响。屏蔽 线束常用于传输敏感信号，如发动机控制信号、安全气囊触发信号等。屏蔽线束的制造工艺较为复杂 ，成本也相对较高。
低压线束
总结词
低压线束主要用于连接汽车中的低压电器件，如灯光、门控 等，传输电压较低。
详细描述
求。
新能源汽车的轻量化需求促进了 线束材料的创新，如采用新型的 绝缘材料和连接器材料，以降低
线束的重量。
线束智能化的发展趋势
随着汽车智能化的发展，线束将更多地承担起数据传输和信号处理的任务，要求线 束具备更高的信号传输质量和稳定性。
线束智能化的发展将促进汽车内部线束系统的模块化和集成化，以提高汽车的整体 性能和可靠性。
详细描述
高速线束采用多股铜芯线或光纤等材料组成，具有较小的线径和较高的传输速度。由于其传输速度快、稳定性高 ，因此广泛应用于汽车中的CAN总线、LIN总线等通信系统中。高速线束对制造工艺和材料要求较高，成本也相 对较高。
屏蔽线束
总结词
屏蔽线束通过金属网或管状导体等材料对导线进行屏蔽，以减少电磁干扰的影响。
按照汽车制造商的推荐，定期对线束进行 检测和保养，以确保其正常工作和延长使 用寿命。
第1单元 线束基本知识汽车
1.1 线束基本概念及作用
• 4.我国汽车线束相关标准目录
• GB/T5054 道路车辆 多芯连接电缆 • QC/T220 汽车用易熔线技术条件 • QC/T413 汽车电气设备基本技术条件 • QC/T417 车用线束插接器 • QC/T420 汽车用熔断器 • QC/T 695 汽车通用继电器 • QC/T 706 机动车用硅雪崩整流二极管技术条件 • QC/T 707 车用中央电气接线盒技术条件 • QC/T 730 汽车用薄壁绝缘低压电线 • QC/T 29009 汽车用电线接头 • QC/T 29010 汽车用低压电线接头型式、尺寸和技术要求 • QC/T 29106 汽车线束技术条件 • …….
QVR、QFR和QVR-105电线结构
导体标称截面 mm2
10 16 25 35 50 70 95 120
根数/单根 标称直径mm
84/0.40 126/0.40 196/0.40 276/0.40
绝缘标称厚 平均外径上
度mm
限mm
1.0
6.7
1.0
8.5
1.3
10.6
1.3
11.8
20℃时的导体电阻 不大于Ω/km
线束常用原材料
1.2 基本知识
1.2 线束常用原材料基本知识
• 汽车线束原材料包括构成线束的主材和辅材
• 主材包括：电线、端子、护套，保险盒
• 辅材包括：橡胶件、防水栓、胶带、PVC管、波纹管、 工业塑料布、保险片、继电器、扎带、卡扣、支架、二 极管等
1.2 线束常用原材料基本知识
• 1.电线基本知识 • 汽车线束内的电线常用规格有标称截面积0.5、0.75、
汽车电线束设计与工艺
清华大学出版社

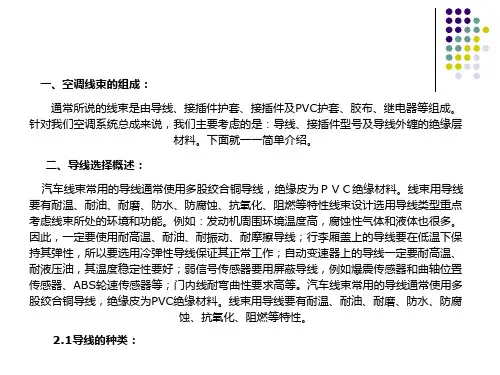

汽车空调线束设计
五、接插件的选取：
插接件是线束的核心部件，插接件的性能直接决定着线束整体的性能，而且对全车的电 器稳定性、安全性起着决定性的作用。
5.1插接件的选取设计原则 ：
a.插接件选取要保证与电器件的良好接触，使接触电阻降为最低，提高可靠性，优先选用双 弹簧式压紧结构的插接件。
包扎。 c.仪表线工作空间较小，环境相对较好，可用胶带全缠或花缠。 d.门线和顶篷线工作空间较小，可用胶带全缠，部分枝干可用工业塑料布包扎；较细的顶篷
线可直接用海绵胶带粘在车身上。 e.底盘线因与车体接触部位较多，因此用波纹管包扎防止线束磨损。
4.2包扎用材料简介：
4.2.1波纹管：波纹管在线束包扎中一般占到60%左右，甚至更多。主要的特点就是耐磨性
1.25 19/0.29
16/根紧压
2 19/0.37
导体 计算截面
mm2 0.371 0.371 0.562 0.562 0.859 0.879 0.879 0.884
1.254
1.287 2.04
绝缘
成品外径
近似外 标称厚度 最小厚度 标称外径 最大外径
径mm mm
mm
mm
mm
0.8
0.30
0.24
b.1型薄壁绝缘电缆结构即AVS线：
标称截 面mm2 导体结构
根数/mm 0.3 7/0.26
0.5 7/0.32
0.85 16/0.26
11/0.32
1.25 16/0.32
2 26/0.32
3 41/0.18 5 65/0.32
导体 计算截面
mm2 0.371 0.562 0.849 0.884 1.286 2.089
蚀、抗氧化、阻燃等特性。
汽车电线束的设计和制造
3、质量控制与检测标准：在制造过程中，要建立严格的质量控制与检测标 准，确保每个环节的质量符合要求。例如，要检查电线的导电性能、绝缘性能、 耐高温性能等，以确保电线束的安全性和稳定性。
三、汽车电线束的应用
在汽车电线束的应用阶段，主要任务是在交付客户前进行严格的功能测试， 发现问题及时处理和改善，不断地优化设计和制造流程。
一、原材料及设备
电线电缆的制造首先需要用到各种原材料，如铜、铝等金属导体，聚氯乙烯、 聚乙烯等塑料绝缘材料，以及各种添加剂和填充物等。这些原材料的选取对电线 电缆的性能和使用寿命有着至关重要的影响。此外，制造电线电缆还需要各种复 杂的设备和工具，如拉丝机、绞线机、绝缘层挤出机等。
二、制造流程
电线电缆的制造流程主要包括以下几个步骤： 1、拉丝：将铜、铝等金属原材料通过拉丝机加工成线径合适的线材。
3、电线规格、颜色、形状等参数：要根据用电设备和电路设计情况，选择 合适的电线规格、颜色和形状等参数。不同规格的电线将承受不同的电流负荷， 而不同颜色的电线有助于区分不同的线路，方便维修和更换。
二、汽车电线束的制造
在汽车电线束的制造阶段，主要任务是选择高品质的电线原材料，通过严格 的工艺流程和管理制度，以及质量控制与检测标准，确保电线束的品质和安全性。
3、优化设计和制造流程：在问题处理和改善的基础上，还需不断地优化设 计和制造流程。例如，可以引入先进的生产设备和技术，提高生产效率和质量稳 定性。同时，也可以通过对用户反馈和市场需求的深入分析，不断优化汽车电线 束的设计和制造。
参考内容
标题：QC T 29106 汽车电线束 技术条件
摘要：本次演示介绍了QC T 汽车电线束技术条件，包括其定义、作用、要 求和应用。通过了解这些技术条件，可以更好地理解汽车电线束的设计和制造过 程，提高汽车的安全性和可靠性。
线束原材料
汽车用原材料汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。
因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。
笔者根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。
一、整车电路设计（一）电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。
整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电或30电）。
这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。
如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。
点火开关控制的供电系统（一般称为IG档或巧电）。
这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。
如：仪表电源、制动灯电源、安全气囊电源等。
发动机起动时卸掉负载的电源（一般称为ACC电源）。
这部分电器件一般所带的负载较大，且在汽车起动时不必工作。
一般有点烟器电源、空调电源、收放机电源、刮水器电源等。
（二）线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。
保护装置主要有熔断器、断路顺和易熔线。
1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。
发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。
因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。
汽车线束原材料知识培训
国产DJ料号分解说明 护套
规格代号 通常也指配合端子宽度约 2.3MM 进口规格是090（详见对照表）
设计流水码
孔位数
类别代号 3 圆柱 7 片型
用途代号 Y仪表 D灯 F 发动机K开关 B保险
产品代号
颜色代号8 灰 9 白 0黑 6 蓝… 材质代号 1 ABS 2PA
状态代号 11 插 头 21 插座
TE类型的
BOSCH型
只需要关注波 纹管管径即可
X-967325-X X-1813099-X X-968968-X
ECU处的短路片 作用 告警 预防
DELPHI电喷后 拉式端子
无法使用全自 动，效率低
DELPHI改 进品
TE重新设计
正耀仿品
实现电气性能的原材料主要靠端子和电线及保险继电器，其他都为保护 类或固定类产品
3.采购种类 种类越多单价越不好谈，10种产品采购100万， 和1000种产品采购100万，性质完全不同。比如生产护套 时，换模具中间的耗时不算，换完模具后，还需要用电加 热模具约1个小时。
4.付款方式和周期，供应商会根据付款情况，增加相应财 务费用。
5.紧急调货 现货的利润根本没准，特别是进口的现货，部 分都是3-5倍价格，甚至更高。
是出胶量越多越好。另外需要注意纵向收缩比和偏心率（一般<30%） 另外还有铝箔反射管 自卷编制管 玻璃纤维管
另外线束中还包含： 保险盒 保护壳/支架 盖子 天海、正耀
扎带/卡扣 三通/拐角/变径 固定件 天海 正耀 海尔曼 诗兰姆
外包辅助材料 海绵PAD（泡沫、绒布）宏腾 PVC胶带(TAPE) 布基胶带 华夏 铝箔胶带 骏鼎达 射频天线类 罗森博格 迈恩德 立讯 科特瓦 天久
汽车线束工艺流程
汽车线束工艺流程汽车线束是汽车电子系统中的重要组成部分，它将车辆中的各种电线、传感器、开关等组装到一起，并通过连接器连接到车辆的电气电子系统中。
下面是汽车线束工艺的流程。
首先，准备材料。
汽车线束的主要材料是导电线、保护管、绝缘带、电气连接器等。
在准备材料的过程中，需要对所使用的材料进行质量检验，确保其符合相关标准。
接下来是线束设计。
根据车辆的功能和需求，设计师需要确定线束的布置方式、线束的长度和线束的连接方式，并绘制线束的布局图。
第三步是切割线束。
根据线束设计图，将导线、保护管等材料按照所需的长度进行切割。
在切割过程中，需要确保线束的长度准确并且切割面平整。
第四步是剥皮和压接。
将切割好的导线，通过剥皮机剥去导线外部的绝缘层，然后使用压接工具将导线与连接器进行连接。
在进行剥皮和压接的过程中，需要注意操作的准确性和速度。
接下来是组装线束。
将剥好皮的导线、保护管等组装到一起，使用绝缘带进行固定和保护。
在组装线束的过程中，需要注意线束的整齐和紧凑，确保线束的可靠性和耐用性。
第六步是测试。
在线束组装完成后，需要进行电气测试，以确保线束的连接正确并且达到相关标准。
测试内容包括线路连通性、电阻、电容等方面的检测。
最后一步是质量检验。
对线束进行全面的质量检查，包括外观检查、尺寸测量、连接可靠性等方面的测试。
在质量检验过程中，需要确保线束的质量符合相关标准，并进行必要的修复和调整。
以上就是汽车线束工艺的流程。
通过对每个步骤的精确控制和严格检验，确保汽车线束的质量和可靠性，进而提高整个车辆的性能和安全性。
汽车线束工艺的不断改进和优化，也将为汽车电气系统的发展提供更好的支撑。
汽车线束设计标准
汽车线束设计标准一、导线规格导线材料：汽车线束应采用耐高温、耐磨损、抗拉强度高的导线，如聚氯乙烯绝缘软线或聚氯乙烯绝缘软护套线。
导线截面积：根据负载电流、电压和敷设环境等因素，选择合适的导线截面积。
导线颜色：导线应采用规定的颜色编码，以便于识别和安装。
二、线路布局走线方式：汽车线束应采用合理的走线方式，如直线、曲线、交叉等，以确保线路顺畅、美观、安全。
固定位置：线路应固定在汽车结构上，以避免移动或震动对线路的影响。
线路距离：线路之间的距离应符合设计要求，以确保线路之间不会相互干扰。
三、端子规格端子材质：汽车线束应采用导电性能好、耐腐蚀的金属材料，如铜或铜合金。
端子形状：根据连接需求，选择合适的端子形状，如圆形、方形等。
端子标识：端子应采用规定的颜色编码或数字标识，以便于识别和连接。
四、连接器规格连接器类型：根据连接需求，选择合适的连接器类型，如插头、插座、端子排等。
连接器材质：连接器应采用耐高温、耐腐蚀的塑料材料，以确保连接器的机械强度和电气性能。
连接器标识：连接器应采用规定的颜色编码或图形标识，以便于识别和连接。
五、保护措施导线弯曲半径：导线弯曲时应保持一定的半径，以避免导线受损或电气性能下降。
固定保护：线路应固定在汽车结构上，以避免移动或震动对线路的影响。
同时，对于易受机械损伤的部位，应采取额外的保护措施。
防干扰保护：对于易受电磁干扰的线路，应采取屏蔽、滤波等防干扰保护措施。
六、颜色标识主色：汽车线束的主色应采用黑色，以区别于其他部件的颜色。
辅助色：为便于识别和安装，可采用其他辅助颜色编码标识线路或连接器。
辅助颜色编码应符合行业标准或企业规定。
图形标识：可在线束上印制图形标识，以便于快速识别线路的功能和用途。
图形标识应清晰明了，遵循统一的设计规范。
七、安装规范安装位置：汽车线束的安装位置应符合设计要求，确保线路安全、美观、耐用。
紧固方式：在线束连接处应采用合适的紧固方式，如螺栓连接、压接等，以确保线路的电气性能和机械强度。
第1单元 线束基本知识汽车
1.2 线束常用原材料基本知识
• 2.电线线种 • 由于汽车越发多样化，所使用电线的机能也变得多样化. • 根据汽车的机能，所使用的电线也分为 • “耐热性”、“耐久性”、“耐油性”、“轻量化”、
“抗干扰性”、“低成本”等种类.
1.2 线束常用原材料基本知识
国标公路车辆用低压电缆（QVR、QVR-105、QVVR、QFR）.
• 中国较低的劳动力成本和较为完善的投资环境，吸引着 全球汽车线束生产企业纷纷来华投资，这使得中国很快 就成为全球重要的汽车线束生产基地。目前，韩国绝大 多数的汽车线束由中国加工生产，日本紧随其后。很多 企业如德尔福、莱尼已经开始把中国作为亚太地区的生 产基地、研发中心和服务中心.
1.1 线束基本概念及作用
2
S 大于DIN ISO 6722 T3 对于普通电缆规定的绝缘厚度
3
U
超薄型绝缘厚度
1.2 线束常用原材料基本知识
• 德标单芯无屏蔽薄壁PVC绝缘低压电缆 • （FLRY-A、FLRY-B、FLR2X-B）
• （4）绝缘和护套材料标志
序号
表示方法
含义
1
Y
PVC（聚氯乙烯）
2
YW
耐热PVC（105℃）
方毫米电线
• 对于一般汽车而言，关键要看负载的最大电流值，例如 蓄电池的搭铁线、正极电源线则是专门的汽车电线，它 们的线径都比较大，起码有十几平方毫米以上，这些 “巨无霸”电线就不会编入主线束内.
1.2 线束常用原材料基本知识
• 汽车用低压电线的组成
• （1）芯线(软金属绞花线)：导体 • 用铜、铝等做成，不仅起到连接
1.1 线束基本概念及作用
• 2.汽车线束的作用 • 汽车线束是汽车电路的网络主体，连接汽车的电气电子
线束设计
汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。
如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作，可见汽车线束对于汽车线路的重要性。
随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂，这就要求电线束的设计必须具有优质的数据传输性能，很高的可靠性，同时要求节省空间，减少汽车自身的重量，要同时达到这些要求这就对汽车线是来一个很大的挑战，因此汽车线束设计的综合性能便成为重中之重。
笔者根据几年以来从事汽车线束设计工作的经验，结合线束开发在汽车研发项目中的进度，谈谈汽车线束设计的一般流程和设计原则。
本文主要从整车厂线束开发的角度介绍汽车线束的设计流程，介绍线束设计的主要节点步骤以及需要注意的重点问题；主要的设计流程包括：整车电器原理设计、汽车线束三维布置、二维线束图纸设计、线束的检验等环节主要的工作内容。
关键词：整车线束，线束设计，线束绘制，线束装配The power supply and electrical parts of the vehicle can realize the physical connection through wire harness, and the wire harness distributes all over the car.. If the engine compared to the heart of a vehicle, then neural network system for wire harness is the car it is responsible for vehicle electronic parts between information delivery, visible automobile wiring harness for the importance of bus lines. With people of comfortable, economy and safety requirements continue to improve, automotive electronic products are also increasing, automotive wiring harness is more and more complicated, which requires the wire harness design must have the quality of the data transmission performance, high reliability, at the same time to for save space, reduce the car's own weight to meet these requirements at the same time that the car line is a great challenge, so the comprehensive performance of the automobile wiring harness design has become top priority. According to the experience of automotive wire harness design, combined with the development of wire harness in automotive R & D project, this paper is about the general process and design principle of wire harness design..This paper mainly from the angle of vehicle factory wiring harness development introduced design flow of automobile wiring harness, wire harness design main point steps and need to pay attention to the key problem; the main design process including: vehicle electrical principle design, automotive wiring harness 3D layout, 2D wire harness drawings design, wiring harness test links the main work.Keywords:vehicle wire harness, wire harness design, wire drawing, wire harness assembly前言 (1)1汽车线束的设计 (2)1.1顶棚线束的设计 (2)1.2底盘线束的设计 (2)1.3仪表线束的设计 (4)2汽车线束的绘制 (8)2.1顶棚线束的绘制 (10)2.2底盘线束的绘制 (10)2.3仪表线束的绘制 (11)3汽车线束的装配及规范 (11)3.1顶棚线束的装配及规范 (13)3.2底盘线束的装配及规范 (14)3.3仪表线束的装配及规范 (15)结论 (17)致谢 (18)参考文献 (19)汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
汽车线束的定义和组成
汽车线束的定义和组成
汽车线束是指汽车电气系统中的一组电线和连接器，用于连接汽车各
个电气设备和传感器。
汽车线束通常由多根电线、塑料管、绝缘带、
连接器和其他附件组成，这些部件被组合在一起，形成一个整体的电
气系统。
汽车线束的组成主要包括以下几个部分：
1.电线：汽车线束中最重要的部分是电线。
电线通常由铜线或铝线制成，具有良好的导电性和耐腐蚀性。
电线的直径和颜色不同，以适应不同
的电气需求。
2.塑料管：塑料管是一种保护电线的管道，可以防止电线受到损坏和磨损。
塑料管通常由聚氯乙烯（PVC）或聚丙烯（PP）制成，具有良好
的耐热性和耐腐蚀性。
3.绝缘带：绝缘带是一种用于保护电线的绝缘材料，可以防止电线短路和漏电。
绝缘带通常由聚氯乙烯（PVC）或聚丙烯（PP）制成，具有
良好的耐热性和耐腐蚀性。
4.连接器：连接器是一种用于连接电线的设备，可以将不同的电线连接
在一起。
连接器通常由金属或塑料制成，具有良好的导电性和耐腐蚀性。
5.其他附件：汽车线束还包括其他附件，如保险丝、继电器、传感器等。
这些附件可以帮助汽车电气系统更加稳定和可靠。
总之，汽车线束是汽车电气系统中非常重要的一部分，它的组成部分
非常复杂，需要经过精密的设计和制造，以确保汽车电气系统的稳定
性和可靠性。
汽车导线与线束
汽车导线与线束1、低压导线一般低压导线：一般低压导线为铜质多丝软线。
导线的选择主要依据用电设备的工作电流进行选择，但最小不得小于0.5mm2。
起动电缆：起动电缆用于连接蓄电池与起动机开关的主接线柱，截面有25、35、50、70mm2等多种规格，允许电流达到500-1000A。
为了保证起动机正常工作，并发出足够的功率，要求在线路上第100A 的电流电压降不得超过0.1-0.15V。
屏蔽线：屏蔽线也称同轴电缆，其作用是将导线与外界的磁场隔离，避开导线受外界磁场影响而产生干扰，尤其在防止汽油机高压点火干扰方面特别有效。
屏蔽线常用于低压微弱信号线路，如天线连接线及各种传感器和电子掌握单元之间的通讯，在爆震信号电路、氧传感器信号电路等处使用普遍。
蓄电池搭铁电缆：蓄电池的搭铁线是由铜丝编织而成的扁形软铜线，国产汽车常用的搭铁线长度有300、450、600、760mm四种。
汽车电路导线主要截面积值如图1所示。
汽车用低压导线的颜色和如图2所示。
汽车电系各系统的主色如图3所示。
图1汽车电系电路导线截面积推举值图2汽车用低压导线的颜色和图3宝来汽车仪表板2、高压线高压导线用来传送高压电，由于工作电压很高，电流强度较小，因此高压导线的绝缘包层很厚，耐压性能很好，但线芯截面积很小。
国产汽车用高压导线有铜芯线和阻尼线两种。
3、汽车线束线束：汽车上的全车线路（除高压线之外），为了不零乱，安装便利和爱护导线的绝缘，一般都将同路的不同规格的导线用绵纱编织或用薄聚氯乙烯带半叠缠绕包扎成束。
线束的组成：由导线、端子、插接器、护套等组成。
端子：一般由黄铜、紫铜、铅材料制成，它与导线的连接采纳冷铆压合而成。
插接器：用于导线之间的连接，为了保证连接牢靠，一般都用一次锁紧、二次锁紧装置。
安装线束留意事项：l线束应用卡簧或绊钉固定，以免松动磨坏。
l线束不行拉得过紧，尤其在拐弯处更要留意。
l连接电器时，应依据插接器的规格以及导线的颜色或接头处套管的颜色，分别接于电器上，若不简单辨别导线的头尾时，一般可用试灯分。
汽车线束的组成
汽车线束的组成汽车线束是一种由多根电线和绝缘材料组成的电气传输系统，它将汽车各个电气设备的信号、电能和数据传输到车辆的各个部位。
汽车线束的组成主要包括导线、绝缘材料、连接器、保护套等几个部分。
1. 导线汽车线束中的导线是连接各个电气设备的主要部分，其材质通常为铜或铝等导电性较好的金属材料。
导线的截面积大小决定了其传输电流的能力。
汽车线束中的导线通常有不同颜色的编码，用于区分不同的电路和用途。
2. 绝缘材料汽车线束中的导线需要被绝缘材料覆盖，以防止导线之间短路或与车身接触造成的安全隐患。
常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等，它们具有良好的耐热、耐寒、耐油、耐磨等性能。
3. 连接器汽车线束中的连接器是将不同的线束连接在一起的重要组成部分，其通常分为插头和插座两种类型。
连接器的选用要考虑到接口的可靠性、防水性、耐腐蚀性等因素。
4. 保护套汽车线束中的保护套是对线束进行保护和固定的组成部分，它们通常由塑料或橡胶等材料制成。
保护套能够有效减少线束受到振动、摩擦、高温等因素的损坏，同时还能够提高线束的美观度和整洁度。
除了以上几个组成部分，汽车线束还包括了终端、分支线束、标识标牌等部分。
终端是连接线束和电气设备的重要部分，其通常由端子、插针等组成。
分支线束则是将线束从主线束中分离出来，以连接不同的电气设备。
标识标牌则是在线束上标注电路的名称、连接方式等信息，以便于维护和检修。
汽车线束的组成是非常复杂的，其各个部分需要精细设计和制造，以确保汽车的安全性和可靠性。
随着汽车电气系统的不断更新和升级，汽车线束也在不断地发展和创新，为汽车行业的发展做出了重要的贡献。
汽车线束生产制造流程
汽车线束生产制造流程
汽车线束是汽车电气系统中的重要部件，它由多根绝缘导线和
相关的连接器组成，用于传输电能和信号。
汽车线束的生产制造流
程是一个复杂的过程，需要经过多道工序来完成。
下面将介绍汽车
线束生产制造的整个流程。
首先，汽车线束生产的第一步是设计。
设计师根据汽车的电气
系统要求和布局图，确定线束的布线方案和连接方式。
在设计过程中，需要考虑到线束的长度、截面积、绝缘材料等因素，确保线束
能够满足汽车电气系统的需求。
接下来是原材料的准备。
生产线束所需的原材料包括导线、绝
缘套管、连接器等。
这些原材料需要经过采购、检验和存储等环节，确保其质量符合要求，并且能够满足生产需求。
然后是线束的加工制造。
在这个阶段，工人们根据设计图纸，
将导线进行剥皮、编织、绝缘处理等工艺，然后将各个部件进行组装，最终形成完整的线束产品。
在加工制造完成后，就是线束的测试和质量检验。
通过使用专
业的测试设备，对线束进行电气性能测试、绝缘测试、连接器可靠性测试等，确保线束的质量符合标准要求。
同时，还需要进行外观检查和尺寸测量，确保线束的外观无损伤，尺寸符合要求。
最后是线束的包装和出厂。
在这个环节，工人们会将线束进行包装，包括外包装和内包装，确保产品在运输过程中不受损坏。
然后将产品进行入库，等待发货。
总的来说，汽车线束生产制造流程是一个复杂而严谨的过程，需要经过设计、原材料准备、加工制造、测试检验、包装出厂等多个环节。
只有严格按照流程要求，才能够生产出高质量的汽车线束产品，确保汽车电气系统的正常运行。
