防浪涌保护器原理

防浪涌保护器原理
防浪涌保护器是一种用于保护电子设备免受浪涌电压影响的重要装置。

在电力系统中，由于雷电、电网切换、电动机启动等原因，会产生瞬时的浪涌电压，如果这些浪涌电压超过了设备的承受范围，就会对设备造成严重损坏。

因此，防浪涌保护器的应用显得尤为重要。

防浪涌保护器的原理主要是利用其内部的元件对浪涌电压进行吸收和抑制，从而保护设备不受损害。

其主要原理包括以下几个方面：
首先，防浪涌保护器内部会采用金属氧化物压敏电阻器（MOV）等元件来吸收浪涌电压。

当浪涌电压超过设定的阈值时，MOV会迅速变为导电状态，将浪涌电压吸收并转化为热量释放出去，从而保护设备。

其次，防浪涌保护器还会采用气体放电管（GDT）等元件来抑制浪涌电压。

当浪涌电压超过设定的阈值时，GDT会迅速导通，将浪涌电压通过放电通路释放出去，起到抑制的作用。

此外，防浪涌保护器还会通过电感元件和电容元件构成的低通滤波器，将高频的浪涌电压滤除，从而保护设备不受高频浪涌的影响。

最后，防浪涌保护器还会采用过压保护器等元件来监测电压波形，一旦检测到异常电压，就会迅速切断电路，保护设备免受损害。

总的来说，防浪涌保护器的原理是通过吸收、抑制和滤除浪涌电压，保护设备不受损害。

其内部的各种元件相互协作，形成了一套完善的保护机制，确保了设备的安全稳定运行。

在实际应用中，选用合适的防浪涌保护器对设备进行保护，可以有效地延长设备的使用寿命，降低维护成本，提高系统的可靠性。

因此，防浪涌保护器的原理及
其应用具有重要的意义，对于电力系统和电子设备的安全稳定运行起着至关重要的作用。

浪涌保护器

浪涌保护器浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。

因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。

在美国，一般家庭和办公环境配线的标准电压是120伏。

如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。

为了澄清这一问题，了解一些有关电压的知识会很有帮助。

电压是一种表示电势能差额的度量单位。

电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。

这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。

因此，您可以将电压看作是电压力的度量单位。

我们稍后将了解到，有各种因素可以引起电压的短暂上升。

●当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰●当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。

如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。

这种效果与向水管施加过大水压十分相似。

如果水压过大，水管将会爆裂。

如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。

实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。

增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

浪涌保护器的原理及参数介绍

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统;(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值:①供电电压偏差超过所规定的10%的场所;②谐波使电压幅值加大的场所.2、冲击电流Iimp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax<Up<Uchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、Ⅱ级分类试验的最大放电电流Imax流过SPD、8/20μs电流波的峰值电流.用于Ⅱ级分类试验,Imax>In.。

24伏浪涌保护器工作原理

24伏浪涌保护器工作原理
24伏浪涌保护器是一种用于保护电气设备免受电力系统中的
浪涌电压干扰的装置。

其工作原理如下：
1. 浪涌电流检测：当电力系统中出现浪涌电压时，浪涌保护器中的电感元件会感应到这一变化，并产生相应的浪涌电流。

2. 电流限制：浪涌保护器会将检测到的浪涌电流限制在安全范围内。

这通常是通过内部的电阻、电感和电容元件实现的。

3. 浪涌电压分解：浪涌保护器会将检测到的浪涌电压分解为更安全的电压水平。

这通常是通过内部的金属氧化物压敏电阻（MOV）实现的，它会在超过特定电压时引导电流，从而降
低电压水平。

4. 电力系统保护：浪涌保护器会将被浪涌电压分解后的电压水平传递给所保护的电气设备，使其不受浪涌电压的干扰。

同时，它还能将剩余的浪涌电流引导到接地以确保系统的安全。

总之，24伏浪涌保护器通过检测、限制、分解和引导浪涌电
流和电压，保护电气设备免受电力系统中的浪涌电压干扰。

浪涌保护器原理、结构、使用维护、故障处理、检修要求

浪涌保护器原理、结构、使用维护、故障处理、检修要求1.引言1.1 概述浪涌保护器是一种用于保护电子设备免受过电压浪涌影响的装置。

在现代电力系统中，因突发电压波动、雷击等原因，电网中会产生很高的过电压，这些过电压会对电子设备造成巨大的损害甚至导致设备故障。

浪涌保护器的作用就是在过电压出现时，通过引导电流来保护设备。

本文将详细介绍浪涌保护器的原理、结构、使用维护、故障处理以及检修要求。

首先，我们将介绍浪涌保护器的原理，包括其工作原理和原理说明。

然后，我们将详细探讨浪涌保护器的结构组成和功能分析，以帮助读者更好地理解浪涌保护器的内部机制。

接下来，我们将介绍浪涌保护器的使用方法和维护要点。

使用浪涌保护器时需要注意的一些事项和保养措施将在本部分详细讨论。

浪涌保护器的正常运行对设备的长寿命和可靠性至关重要。

随后，我们将关注浪涌保护器的故障处理，包括常见故障和对应的解决方法。

浪涌保护器在使用过程中可能会出现一些问题，及时正确地处理故障可以保证设备的安全运行。

最后，我们将介绍浪涌保护器的检修要求，包括检修流程和检修要点。

定期检修浪涌保护器可以确保其性能和功能的可靠性，减少故障的发生。

综上所述，本文将全面介绍浪涌保护器的原理、结构、使用维护、故障处理以及检修要求，旨在帮助读者更好地了解和运用浪涌保护器，提高设备的安全性和可靠性。

文章结构部分的内容如下：1.2 文章结构本文主要分为以下几个部分来讨论浪涌保护器的相关内容：2. 正文：2.1 浪涌保护器原理：介绍浪涌保护器的原理，包括原理说明和工作原理。

2.2 浪涌保护器结构：讲解浪涌保护器的结构组成和功能分析。

2.3 浪涌保护器的使用和维护：详细介绍浪涌保护器的使用方法和维护要点。

2.4 浪涌保护器故障处理：提供常见故障的识别和故障处理方法。

2.5 浪涌保护器的检修要求：介绍浪涌保护器的检修流程和检修要点。

3. 结论：3.1 总结：对本文的内容进行总结，概括浪涌保护器的原理、结构、使用维护、故障处理以及检修要求的要点。

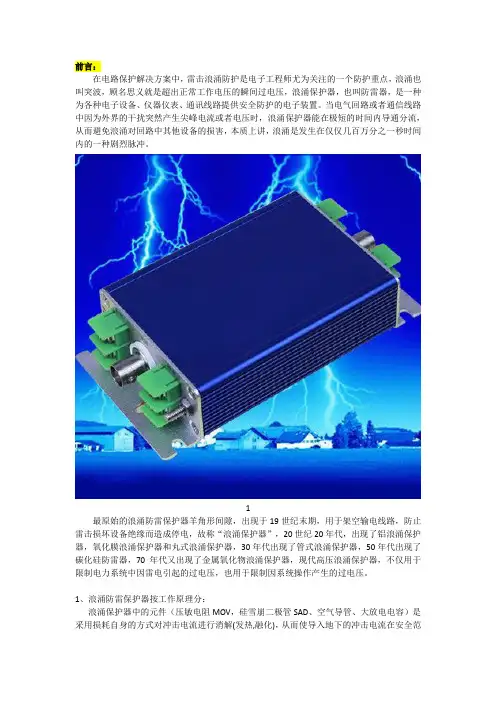

什么是防雷浪涌模块(浪涌保护器),它的使用原理是什么？

前言：在电路保护解决方案中，雷击浪涌防护是电子工程师尤为关注的一个防护重点，浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压，浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害，本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

1最原始的浪涌防雷保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”，20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器，30年代出现了管式浪涌保护器，50年代出现了碳化硅防雷器，70年代又出现了金属氧化物浪涌保护器，现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

1、浪涌防雷保护器按工作原理分：浪涌保护器中的元件（压敏电阻MOV，硅雪崩二极管SAD、空气导管、大放电电容）是采用损耗自身的方式对冲击电流进行消解(发热,融化)，从而使导入地下的冲击电流在安全范围之内，不会形成二次反击。

抑制元件的自身寿命会因为反复承受电流冲击而缩短，SineTamer采用了40模块和热、电熔断双保险、热分担算法等，确保了SineTamer的使用寿命。

SineTamer约消解90％的过电压和过电流，剩余的10％则导入地下。

2SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作，故障显示窗口呈绿色，当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（K1）会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生，当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。

iop32浪涌保护器工作原理

IOP32 浪涌保护器是一种用于保护电子设备免受浪涌电压损害的电路保护器件。

其工作原理如下：
1. 当电路中出现瞬时过电压时，IOP32 浪涌保护器中的瞬态抑制二极管会迅速导通，将过电压的能量消耗掉，从而保护电路中的敏感元件不被损坏。

2. 如果瞬态抑制二极管无法完全消耗过电压的能量，IOP32 浪涌保护器还配备了其他保护元件，如压敏电阻和电容器等，可以进一步吸收过电压的能量，保护电路不受损害。

3. IOP32 浪涌保护器的设计还考虑了电路的稳定性和可靠性。

例如，它配备了自恢复保险丝，可以在过电压消失后自动恢复电路的正常状态。

此外，它还采用了高品质的材料和工艺，以确保其在长期工作中具有稳定的性能和可靠的保护效果。

总之，IOP32 浪涌保护器的工作原理是通过快速导通和吸收过电压的能量，保护电路中的敏感元件不受浪涌电压的损害。

它的设计和制造都非常注重稳定性和可靠性，以确保其在实际应用中能够有效地发挥保护作用。

浪涌保护器原理分析

浪涌保护器原理分析随着相关设备对防雷要求的日益严格,安装浪涌保护器浪涌保护器(Surge Protection Device, SPD)抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流成为现代防雷技术的重要环节之一。

随着电子技术的高速发展,个人PC机、大中型计算机及相关信息设备的大量应用,使建筑物防雷击电磁脉冲(过电压)愈来愈受到大家的重视,由此,越来越多的过电压保护产品投入市场,浪涌保护器SPD(Surge Protective Device)也逐渐为人们所熟悉。

1 雷电的特性防雷包括外部防雷和内部防雷。

外部防雷以避雷针(带、网、线)、引下线、接地装置为主,其主要的功能是为了确保建筑物本体免受直击雷的侵袭,将可能击中建筑物的雷电通过避雷针(带、网、线)、引下线等泄放入大地。

内部防雷包括防雷电感电感应、线路浪涌、地电位反击、雷电波入侵以及电磁与静电感应的措施。

其基本方法是采用等电位联结,包括直接连接和通过SPD间接连接,使金属体、设备线路与大地形成一个有条件的等电位体,将因雷击和其他浪涌引起的内部设施分流和感应的雷电流或浪涌电流泄放入大地,从而保护建筑物内人员和设备的安全。

能产生电感作用的元件统称为电感原件，常常直接简称为电感。

电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。

我们认为电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。

雷电的特点是电压上升非常快(10μs以内),峰值电压高(数万至数百万伏),电流大(几十至几百千安),维持时间较短(几十至几百微秒),传输速度快(以光速传播),能量非常巨大,是浪涌电压中最具破坏力的一种。

2 浪涌保护器的分类SPD是电子设备雷电防护中不可缺少的一种装置,其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击。

2. 1 按工作原理分类按其工作原理分类, SPD可以分为电压开关开关型、限压型及组合型。

浪涌保护器(SPD)工作原理和结构

浪涌保护器（SPD）工作原理和结构电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3．分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPD的基本元器件及其工作原理：1．放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

浪涌保护器作用原理及其接线图

浪涌保护器，也是随着社会的进步，尤其在新楼房中随处可见它的身影。
浪涌保护器作用原理及其接线图
———————————————————————————————— 作者：
———————Βιβλιοθήκη ———————————————————————— 日期：
浪涌保护器作用原理及其接线图
浪涌保护器也叫做（电涌保护器）（简称SPD），适用于交流50/60HZ，额定电压220V至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
浪涌也叫突波，就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

防浪涌保护器原理

防浪涌保护器原理
防浪涌保护器是一种用于保护电子设备免受电力线路或电信线路上突发的电压过高的装置。

其工作原理是基于快速开关的原理，通过控制电流在设备输入端的流动，使过高的电压流回地线或其他低阻抗路径，从而保护设备免受电压过高的损害。

当电力线路或电信线路突然出现电压过高时，防浪涌保护器会迅速检测到这个异常，并立即响应。

它的内部电路会将电压信号传递给一个快速开关器件，该开关能够快速打开或关闭。

当检测到过高的电压时，开关会迅速关闭，阻止电压继续传递到设备上。

同时，防浪涌保护器还会将过高的电压流回地线或其他低阻抗路径，以保护设备。

这可以通过在保护器的电路中包含一个非常低电阻的路径来实现，这个路径称为“浪涌电流路径”。

当过高的电压出现时，保护器会迅速将电压引导到这个路径上，将电流流向地线或其他低阻抗路径，防止电压传递到设备。

防浪涌保护器的快速开关和浪涌电流路径的设计，可以让它在非常短的时间内响应电压过高的情况。

这种快速响应的特性使得防浪涌保护器能够有效地保护设备不受电压过高的损害。

总之，防浪涌保护器是一种根据电压突变迅速响应并通过快速开关和浪涌电流路径将过高的电压引导到地线或其他低阻抗路径的设备，从而保护电子设备免受电压过高的伤害。

浪涌保护器的工作原理

在正常工作情况下,防雷保护模块处于高阻状态。

当供电线路有雷电侵入或出现操作瞬时过电压时,防雷保护模块将以纳秒级的响应速度立即导通,将雷电过电压或瞬时过电压限制在用电设备允许承受的电压范围内,从而保护电子设备正常运行.而当雷电过电压或瞬时过电压结束以后,防雷保护模块又迅速地恢复到高阻状态,不影响电网的正常供电。

浪涌保护器（SPD）工作原理和结构??? 电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小(成正比是线性元件)，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3．分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

什么是防雷浪涌模块浪涌保护器,它的使用原理是什么？

在电路保护解决方案中，雷击浪涌防护是电子工程师尤为关注的一个防护重点，浪涌也叫突波，顾名思义就是超岀正常工作电压的瞬间过电压，浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害，本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

最原始的浪涌防雷保护器羊角形间隙，岀现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”，20世纪20年代，岀现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器，30年代岀现了管式浪涌保护器，50年代岀现了碳化硅防雷器，70年代又岀现了金属氧化物浪涌保护器，现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

1、浪涌防雷保护器按工作原理分：浪涌保护器中的元件（压敏电阻MOV，硅雪崩二极管SAD、空气导管、大放电电容）是采用损耗自身的方式对冲击电流进行消解（发热，融化），从而使导入地下的冲击电流在安全范围之内，不会形成二次反击。

抑制元件的自身寿命会因为反复承受电流冲击而缩短，Sin eTamer采用了40模块和热、电熔断双保险、热分担算法等，确保了Sin eTamer的使用寿命。

Sin eTamer约消解90%的过电压和过电流，剩余的10%则导入地下。

SPD 并联于线路（L/N ）与大地之间，在正常工作电压情况下， MOV 处于高阻状态，相当于线路对地开路，不影响线路正常工作，故障显示窗口呈绿色，当线路由于雷电或开关操作岀现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（ K1 ）会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生，当线路感应过大雷电流时，过流断路器（K2 ）迅速断开，防止 SPD 爆炸。

什么是浪涌保护器或避雷器及其原理和符号

2、放电间隙和压敏电阻的工作原理虽然有差异，但是基本的特性非常相似：在没有过电压时，他们的阻抗都非常高，一般是兆欧级，几乎相当于断路。当出现过电压时，阻抗迅速下降到几欧，浪涌电流就会通过浪涌保护器流入地，而不会进入设备，同时，由于浪涌保护器的这时的阻抗很小，它的两遍电压也比较小，同时因为他和被保护的设备并联，也就防止设备承受较大的浪涌电压。这样，就起到了泄流和限压的效果。
三、浪涌保护器：
浪涌保护器，简称SPD，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置，主要用于限制过电压和泄放电涌电流。浪涌保护器一般是与被保护的设备并联，当产生过电压时，可以起到分流和限压的效果。防止过大的电流与电压对设备产生损害。
四、浪涌保护器的工作原理：
1、浪涌保护器的核心元件是内部的一个非线性元件。根据非线性元件的不同，浪涌保护器可以分为开关型（核心元件主要为放电间隙）和限压型（核心元件主要为压敏电阻）。
一、浪涌定义：
浪涌（surge），又称为电涌、突波，是指瞬间超出稳定值的峰值，包括浪涌电压和浪涌电流。
二、浪涌的原因：
供电系统的浪涌主要来自两方面的原因：外部（雷电原因）和内部（电气设备启停和故障等）。浪涌的特点往往是时间很短（雷电造成的过电压往往在微秒级，电气设备造成的过电压往往在毫秒级），但是瞬时的电压和电流极大，极有可能对用电设备和电缆造成危害，所以需要浪涌保护器对它们进行保护。

开关电源浪涌防护原理

开关电源浪涌防护原理
开关电源浪涌防护是利用电子器件和电路在极短的时间内导通并分
流的特性，在电源电压突然上升或者下降的情况下，防止电流过大而损害设备。

这种防护方式通常使用瞬态抑制二极管（TVS）、压敏电阻（MOV）、气体放电管等防护器件，以及电感和电阻作为隔开器件。

根据防护方式的不同，开关电源的浪涌防护可以分为电压开关型、限压型及组合型。

其中，电压开关型浪涌保护器主要用于泄放雷电能量，而限压型浪涌保护器则主要用于限制过电压。

对于1KV浪涌，使用100uH的电感和10d470的MOV，可以有效控制浪涌电压和电流。

通过选择合适的参数和器件，开关电源浪涌防护能够在极短时间内阻止过大的电流冲击，从而保障设备的安全。

浪涌的工作原理

浪涌的工作原理浪涌（Surge）是电力系统中常见的一种异常电压现象，也被称为过电压或电压尖峰。

它是由突发的电压波动引起的，通常是由电网中突然的负载变化、电力设备故障、闪电击中、电力系统切换等原因造成的。

浪涌通常以高频的脉冲波形出现，并具有很高的峰值电压。

这种电压脉冲波形在传输过程中，会引起诸如设备损坏、设备间距绝缘击穿等故障，对电力系统和相关设备造成严重的破坏性影响。

因此，浪涌保护成为电力系统中非常重要的一项工作。

浪涌保护的工作原理主要包括浪涌防护器和浪涌保护电路两个方面。

浪涌防护器是一种非线性电阻元件，通常由气体放电管、二极管、压敏电阻等组成。

当电网中出现突发电压波动时，防护器能够迅速将过电压通向地，以保护其他电气设备免受损害。

浪涌保护电路的主要作用是检测浪涌电压，并及时触发浪涌防护器进行保护。

浪涌保护电路通常采用电压传感器进行电压监测，一旦监测到电压超出设定的阈值，就会触发控制信号，将电流引导至浪涌防护器，实现过电压的放电保护。

浪涌保护电路的设计需要考虑到以下几个方面：1.电路拓扑结构：浪涌保护电路通常由电源过滤器、电压传感器、控制电路和浪涌防护器组成。

拓扑结构的设计应合理布置各个组件，以实现有效的电压检测和响应动作。

2.电压传感器：电压传感器用于测量浪涌电压的大小和变化，常见的传感器有变压器和电容电压分压器。

传感器的准确性和响应速度对浪涌保护的效果至关重要。

3.阈值设置：阈值设置是浪涌保护电路设计中的重要环节。

不同类型的设备和系统对浪涌电压的承受能力有所不同，因此阈值的设定需要结合实际需求和设备规范进行调整。

4.控制电路：控制电路的设计包括触发信号的产生和浪涌保护器的控制。

触发信号通常由比较器和计时器等元件产生，以确保在检测到过电压后能够及时触发浪涌防护器。

浪涌保护器的工作原理主要基于电阻的非线性特性。

在正常情况下，浪涌保护器的电阻值非常高，几乎不对电路产生影响。

当电压超过设定的阈值后，电阻迅速变小，形成通向地的低阻抗路径，并将过电压导入地，以保护其他设备的安全。

浪涌保护器的基本工作原理

浪涌保护器的基本工作原理引言现代社会中，电子设备的发展迅猛，然而作为电子设备的辅助设备之一的浪涌保护器并不为人们所熟知。

浪涌保护器是电子设备中的一种重要保护装置，能有效地保护电子设备免受浪涌电压和浪涌电流的损害。

本文将从基本原理、工作过程和各种浪涌保护器的类型等方面，对浪涌保护器的基本工作原理进行详细解释。

什么是浪涌保护器浪涌保护器，也称为过电压保护器，是用于保护设备免受浪涌电压和浪涌电流损害的一种电气装置。

在电力系统中，由于雷电、电器断路、电源切换等原因，会引起突发的电压和电流峰值，这就是我们所说的“浪涌”。

浪涌保护器的基本功能就是在电路中引入额外的电气元件，以限制和调节浪涌电压和浪涌电流的传输。

浪涌保护器的基本工作原理浪涌保护器的基本工作原理是利用元件的非线性特点，在电路中引入一个可控的阻抗，从而降低电压和电流的峰值。

下面将详细介绍浪涌保护器的基本工作原理。

可控阻抗浪涌保护器的核心元件是可控阻抗，也叫非线性元件。

在正常情况下，可控阻抗的阻抗值较大，对电流和电压的传输起到较小的影响。

然而，在浪涌电压和浪涌电流到来时，可控阻抗会迅速变低，起到短路的作用，以达到限制浪涌电压和电流的目的。

可控阻抗的触发机制为了使可控阻抗能够在正常情况下保持较高的阻抗值，同时能够在浪涌电压和电流到来时迅速变低，浪涌保护器通常采用了一种触发机制。

触发机制可以分为两类：一是通过电压触发，二是通过电流触发。

电压触发电压触发指的是当电压超过设定的阈值时，可控阻抗的阻抗值会发生变化。

电压触发的方式主要有电压启动器和电压限制器。

•电压启动器：在正常情况下，电压启动器上的电压不足以触发阀值，可控阻抗的阻抗值保持较大。

当浪涌电压到达一定数值时，电压启动器上的电压超过阀值，触发可控阻抗的动作，使其阻抗值变小。

•电压限制器：在正常情况下，电压限制器上的电压高于设定的阈值，可控阻抗的阻抗值保持较小。

当浪涌电压到达一定数值时，电压限制器上的电压超过阈值，可控阻抗的阻抗值变大。
