华为AR系列路由器 01-02 接口备份配置
华为AR系列路由器 01-01 设备支持的AP
1设备支持的AP介绍查看设备缺省支持的AP设备类型的方法。
●本配置指南中提到的AP，均为华为公司的AP产品。
推荐用户选择华为公司的AP设备与AC对接。
●执行命令display ap-type { all | id type-id | type ap-type }，可以查看设备支持的AP设备类型。
设备缺省支持的AP设备类型显示如下：<Huawei> display ap-type all-------------------------------------------------------------------------------- ID Type--------------------------------------------------------------------------------17 AP6010SN-GN19 AP6010DN-AGN21 AP6310SN-GN23 AP6510DN-AGN25 AP6610DN-AGN27 AP7110SN-GN28 AP7110DN-AGN29 AP5010SN-GN30 AP5010DN-AGN31 AP3010DN-AGN33 AP6510DN-AGN-US34 AP6610DN-AGN-US35 AP5030DN36 AP5130DN37 AP7030DE38 AP2010DN39 AP8130DN40 AP8030DN42 AP9330DN43 AP4030DN44 AP4130DN45 AP3030DN46 AP2030DN47 AP9131DN48 AP9132DN49 AP5030DN-S50 AP3010DN-V251 AP4030DN-E56 AP6050DN57 AP6150DN58 AP7050DE59 AP7050DN-E60 AP4030TN61 AP4050DN-E62 AP4050DN-HD64 AP430-E68 AP1010SN69 AP2050DN70 AP2050DN-E71 AP8130DN-W73 AP2050DN-S75 AP4050DN76 AP4051DN77 AP4151DN78 AP4050DN-S79 AP4051DN-S80 AP8050DN81 AP8150DN82 AP8050DN-S85 AP1050DN-S86 AP4051TN87 AP6052DN88 AP7052DN89 AP7052DE90 AP3050DE91 AP7152DN92 AP8050TN-HD93 AP8082DN94 AP8182DN97 AP2051DN98 AP2051DN-S99 AP2051DN-E100 AP7060DN101 AP5050DN-S 102 AP2030DN-S 103 AP4050DE-M 104 AP4050DE-M-S 105 AP100EC106 AP200EC107 AP300EC108 WA375DD-CE 109 AP4050DE-B-S 110 AP5510-W-GP 111 AP2051DN-L-S -------------------------------------------------------------------------------- Total: 74●建议使用设备缺省支持的AP设备类型，否则，AP可能无法正常上线。
华为AR系列路由器 01-01 使用display命令查看设备状态
图 1-1 Equipment SN(ESN)
文档版本 08 (2020-08-31)
版权所有 © 华为技术有限公司
4
Huawei AR 系列物联网关 配置指南-设备管理（命令行）
1 使用 display 命令查看设备状态
1.1.2.2 Q 如何查看单板的序列号？
通过命令行查看
通过Telnet或者Console口登录设备，用户视图下输入命令display sn [ [ interface ] abnormal | all | interface interface-type interface-number | license | slot slotid ]，查看设备上部件的序列号SN（Serial Number）。
常见问题回答
1.1.1.1 Q 如何查看单板状态是否正常？
执行命令display device [ slot slot-id ]，查看设备的部件类型和状态信息。当 Register显示为Registered，Alarm显示为Normal时，表示单板状态是正常的。
说明
该状态为硬件管理状态，不包含业务运行状态。
------------------------------------------------------------------------------Board Name : AR531-GBP-H Board Description : AR531-GBP-H
-------------------------------------------------------------------------------
文档版本 08 (2020-08-31)
版权所有 © 华为技术有限公司

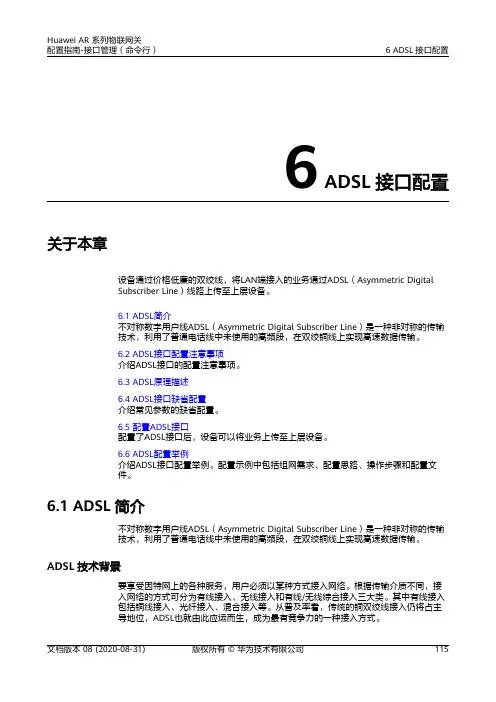

华为AR系列路由器 01-06 ADSL接口配置
使用频带范围扩展到2.208MHz，上行速 率可达到1Mbit/s，下行速率可达到 24Mbit/s。
AnnexM通过对ADSL2或ADSL2+标准上 行频带的扩展，上行速率可达到 2Mbit/s。
说明
表示支持对ADSL2或ADSL2+标准上行频 带扩展，上行速率可达到3078Kbit/s。
说明
文档版本 08 (2020-08-31)
版权所有 © 华为技术有限公司
118
Huawei AR 系列物联网关 配置指南-接口管理（命令行）
传输标准 T1.413
6 ADSL 接口配置
说明 全速率ADSL，上行速率可达到 1Mbit/s，下行速率可达到8Mbit/s。
说明
说明
ADSL接口的性能依赖于各种外部因素，包括DSLAM的线卡种类、DSLAM的软件版本、线路噪声、 线路长度和温度变化等因素。
ADSL 技术演进
G.992.1（G.dmt）、G.992.2（G.lite）是ITU-T发布的第一代ADSL标准，支持上行速 率640kbit/s到2Mbit/s，下行速率1Mbit/s到8Mbit/s，其有效的传输距离在3～5公里范 围以内。自1999年6月发布以来，ITU-T对ADSL的传输性能、抗线路损伤、射频干扰能 力、线路诊断和运行维护等方面不断进行了改进。2002年，ITU-T公布了ADSL的2个新 标准（G.992.3和G.992.4），也就是所谓的ADSL2。2003年，在新一代ADSL标准的基 础上，ITU-T制定了G.992.5，也就是ADSL2+。
Huawei AR 系列物联网关 配置指南-接口管理（命令行）
6 ADSL 接口配置
6 ADSL 接口配置
H3C之AR18路由器设置实例 --双出口链路备份规范设置
H3C之AR18路由器设置实例 --双出口链路备份规范设置 - 华三-悠悠思科华为网络技术门户双出口链路规范设置双出口举办主备备份在一般呈此刻到一个ISP有两条链路，一条带宽较量宽，一条带宽较量低的情形下。
下面就两种常见的组网给出设置实例。
# 设置自动侦测组1，侦测主用链路的对端地点是否可达，侦测隔断为5s。
detect-group 1detect-list 1 ip address 142.1.1.1timer loop 5## 设置接口应用NAT时引用的ACL。
acl number 2001rule 10 permit source 192.168.1.0 0.0.0.255## 设置在接口上应用的过滤法则，主要用于进攻防御，猛烈发起设置。
acl number 3001rule 10 deny tcp destination-port eq 445rule 11 deny udp destination-port eq 445rule 20 deny tcp destination-port eq 135rule 21 deny udp destination-port eq 135rule 30 deny tcp destination-port eq 137rule 31 deny udp destination-port eq netbios-nsrule 40 deny tcp destination-port eq 138rule 41 deny udp destination-port eq netbios-dgmrule 50 deny tcp destination-port eq 139rule 51 deny udp destination-port eq netbios-ssnrule 80 deny tcp destination-port eq 4444rule 90 deny tcp destination-port eq 707rule 100 deny tcp destination-port eq 1433rule 101 deny udp destination-port eq 1433rule 110 deny tcp destination-port eq 1434rule 111 deny udp destination-port eq 1434rule 120 deny tcp destination-port eq 5554rule 130 deny tcp destination-port eq 9996rule 141 deny udp source-port eq bootpsrule 160 permit icmp icmp-type echorule 161 permit icmp icmp-type echo-replyrule 162 permit icmp icmp-type ttl-exceededrule 165 deny icmprule 2002 permit ip destination 142.1.1.2 0rule 3000 deny ipacl number 3002rule 10 deny tcp destination-port eq 445rule 11 deny udp destination-port eq 445rule 20 deny tcp destination-port eq 135rule 21 deny udp destination-port eq 135rule 30 deny tcp destination-port eq 137rule 31 deny udp destination-port eq netbios-ns rule 40 deny tcp destination-port eq 138rule 41 deny udp destination-port eq netbios-dgm rule 50 deny tcp destination-port eq 139rule 51 deny udp destination-port eq netbios-ssnrule 80 deny tcp destination-port eq 4444rule 90 deny tcp destination-port eq 707rule 100 deny tcp destination-port eq 1433rule 101 deny udp destination-port eq 1433rule 110 deny tcp destination-port eq 1434rule 111 deny udp destination-port eq 1434rule 120 deny tcp destination-port eq 5554rule 130 deny tcp destination-port eq 9996rule 141 deny udp source-port eq bootpsrule 160 permit icmp icmp-type echorule 161 permit icmp icmp-type echo-replyrule 162 permit icmp icmp-type ttl-exceededrule 165 deny icmprule 2002 permit ip destination 162.1.1.2 0rule 3000 deny ipacl number 3003rule 10 deny tcp destination-port eq 445rule 11 deny udp destination-port eq 445rule 20 deny tcp destination-port eq 135rule 21 deny udp destination-port eq 135rule 30 deny tcp destination-port eq 137rule 31 deny udp destination-port eq netbios-ns rule 40 deny tcp destination-port eq 138rule 41 deny udp destination-port eq netbios-dgm rule 50 deny tcp destination-port eq 139rule 51 deny udp destination-port eq netbios-ssnrule 80 deny tcp destination-port eq 4444rule 90 deny tcp destination-port eq 707rule 100 deny tcp destination-port eq 1433rule 101 deny udp destination-port eq 1433rule 110 deny tcp destination-port eq 1434rule 111 deny udp destination-port eq 1434rule 120 deny tcp destination-port eq 5554rule 130 deny tcp destination-port eq 9996rule 141 deny udp source-port eq bootpsrule 160 permit icmp icmp-type echorule 161 permit icmp icmp-type echo-replyrule 162 permit icmp icmp-type ttl-exceededrule 165 deny icmprule 2010 deny ip source 192.168.1.1 0rule 2030 permit ip source 192.168.1.0 0.0.0.255rule 3000 deny ip## 设置广域网接口E1/0，对入报文举办过滤（所有出报文均需要做NAT时可以差池入报文举办过滤），对出报文举办NAT。
华为AR系列路由器 01-04 PPPoE配置
4 PPPoE配置关于本章PPPoE（PPP over Ethernet）是在以太网链路上运行PPP协议，在小区组网建设等一系列应用中被广泛采用。
4.1 PPPoE简介介绍PPPoE的定义和目的。
4.2 PPPoE配置注意事项介绍PPPoE的配置注意事项。
4.3 PPPoE原理描述介绍PPPoE的实现原理。
4.4 PPPoE应用场景介绍PPPoE的应用场景。
4.5 PPPoE附录介绍PPPoE的报文。
4.6 PPPoE缺省配置介绍PPPoE常见参数的缺省配置。
4.7 配置设备作为PPPoE Server设备提供了PPPoE Server的功能，支持动态分配IP地址，提供多种认证方式。
4.8 配置设备作为PPPoE Client设备作为PPPoE Client下行连接局域网用户，同一个局域网中的所有主机可以共享一个帐号，进行拨号上网。
4.9 维护PPPoEPPPoE相关维护命令，包括复位PPPoE会话和强制断开PPPoE会话。
4.10 PPPoE配置举例介绍PPPoE典型场景配置举例。
配置示例中包括组网需求、配置思路等。
4.11 PPPoE常见配置错误介绍常见配置错误的案例，避免在配置阶段引入故障。
4.1 PPPoE简介介绍PPPoE的定义和目的。
定义PPPoE（PPP over Ethernet）协议是一种把PPP帧封装到以太网帧中的链路层协议。
PPPoE可以使以太网网络中的多台主机连接到远端的宽带接入服务器。
目的运营商希望把一个站点上的多台主机连接到同一台远程接入设备，同时接入设备能够提供与拨号上网类似的访问控制和计费功能。
在众多的接入技术中，把多个主机连接到接入设备的最经济的方法就是以太网，而PPP协议可以提供良好的访问控制和计费功能，于是产生了在以太网上传输PPP报文的技术，即PPPoE。
PPPoE利用以太网将大量主机组成网络，通过一个远端接入设备连入因特网，并运用PPP协议对接入的每个主机进行控制，具有适用范围广、安全性高、计费方便的特点。
华为AR系列路由器 01-02 Auto-Config配置
2Auto-Config配置关于本章通过配置Auto-Config功能，设备可以实现自动加载版本文件（包括系统软件、补丁文件和配置文件），从而简化了配置，实现对设备的集中管理和远程调测。
2.1 Auto-Config简介介绍Auto-Config的定义和目的。
2.2 Auto-Config原理描述介绍Auto-Config的实现原理。
2.3 Auto-Config应用场景介绍Auto-Config特性的应用场景。
2.4 Auto-Config配置注意事项介绍配置Auto-Config功能的前提条件以及注意事项。
2.5 Auto-Config缺省配置介绍系统常见参数的缺省配置。
2.6 配置同网段Auto-Config功能当待配置设备和DHCP服务器在同一网段时，可以通过配置同网段Auto-Config功能自动加载系统软件、补丁文件和配置文件，实现设备的远程部署。
2.7 配置跨网段Auto-Config功能当待配置Auto-Config功能的设备和DHCP服务器在不同网段时，可以通过配置跨网段Auto-Config功能自动加载系统软件、补丁文件和配置文件，实现设备的远程部署。
2.8 维护Auto-Config通过监控设备Auto-Config各个阶段运行的状态，保证Auto-Config功能的正常运行。
2.9 Auto-Config配置举例介绍Auto-Config配置举例。
配置示例中包括组网需求、配置思路等。
2.1 Auto-Config简介介绍Auto-Config的定义和目的。
定义Auto-Config是指新出厂或空配置设备加电启动时采用的一种自动加载版本文件（包括系统软件、补丁文件、配置文件）的功能。
目的在部署网络设备时，设备安装完成后，需要软调工程师到安装现场，对设备进行软件调试。
当设备数量较多、分布较广时，维护人员需要在每一台设备上进行手工配置，既影响了设备部署的效率，又大大增加了人力成本。
01-03 接口监控组配置
3接口监控组配置关于本章将网络侧接口加入接口监控组，通过监控网络侧接口的状态触发相应的接入侧接口状态变化，以此达到接入侧主备链路切换的目的。
3.1 接口监控组简介介绍接口监控组的定义和目的。
3.2 接口监控组原理描述介绍接口监控组的实现原理。
3.3 接口监控组应用场景介绍接口监控组的应用场景。
3.4 接口监控组配置注意事项介绍接口监控组在使用和配置过程中的注意事项。
3.5 配置接口监控组在双机备份的场景中，通过配置接口监控组，可以根据网络侧接口的状态变化来触发接入侧接口的状态变化，以此达到接入侧主备链路切换的目的。
3.6 维护接口监控组维护接口监控组包括：中断接口监控组和接口的联动、清除接口监控组的无效接口。
3.7 接口监控组配置举例配置举例结合组网需求、配置思路和数据准备例举了接口监控组的典型应用场景，并提供配置文件。
3.1 接口监控组简介介绍接口监控组的定义和目的。
定义网络侧所有被监控的接口，可以加入到一个组，称为接口监控组，其中被监控的接口称为Binding接口。
接入侧与监控组联动的接口叫做Track接口，这些Track接口通过跟踪监控组的状态，来触发自己的状态变化。
监控组监控所有加入该监控组的Binding接口状态，当监控组中超过一定比例的Binding接口状态为Down时，就会触发对应Track接口的状态也变为Down，将用户业务切换到备用链路上。
当监控组中状态为Down的Binding接口个数小于一定比例时，对应Track接口的状态恢复，链路回切，从而保障用户业务的通畅。
目的在双机备份的场景中，当网络侧链路故障时，通过接口监控组监控网络侧接口的状态，当一定比例的网络侧接口状态变化时，就会触发接入侧相应接口的状态变化，使接入侧链路发生主备链路切换，从而控制用户的接入，避免流量过载，保障业务的通畅。
3.2 接口监控组原理描述介绍接口监控组的实现原理。
网络侧所有被监控的接口，加入到一个组，称为接口监控组，每一个接口监控组通过唯一的名称来标识。
华为AR系列路由器 01-04 双机热备份配置
4双机热备份配置关于本章4.1 双机热备份简介4.2 双机热备原理描述4.3 双机热备份应用场景4.4 配置注意事项4.5 双机热备份缺省配置4.6 配置双机热备份功能4.7 双机热备份配置举例4.8 双机热备份常见配置错误4.1 双机热备份简介定义双机热备份（Hot-Standby Backup）是指，当两台设备在确定主用（Master）设备和备用（Backup）设备后，由主用设备进行业务的转发，而备用设备处于监控状态，同时主用设备实时向备用设备发送状态信息和需要备份的信息，当主用设备出现故障后，备用设备及时接替主用设备的业务运行。
目的随着用户对网络可靠性的要求越来越高，如何保证网络的不间断传输，已成为一个必须解决的问题。
特别是在一些重要业务的入口或接入点上，需要保证网络的不间断运行，如企业的Internet接入点、银行的数据库服务器等。
在这些业务点上如果只使用一台设备，无论其可靠性多高，网络都必然要承受因单点故障而导致业务中断的风险。
为了解决上述问题，引入了双机热备份。
双机热备份实现了双机业务的备份功能，业务信息通过备份链路实现批量备份和实时备份，保证在主设备故障时业务能够不中断地顺利切换到备份设备，从而降低了单点故障的风险，提高了网络的可靠性。
4.2 双机热备原理描述4.2.1 备份方式设备支持主备方式的双机热备份解决方案。
主备方式（与VRRP热备份配合使用）如图4-1所示，RouterA与RouterB组成一个VRRP备份组。
正常情况下主设备RouterA处理所有业务，并将产生的会话信息通过主备通道传送到备份设备RouterB进行备份；RouterB不处理业务，只用做备份。
图4-1双机热备份主备方式组网图（正常工作）RouterA主备通道当主设备RouterA发生故障，备份设备RouterB接替主设备RouterA处理业务，如图4-2所示。
由于已经在备用设备上备份了会话信息，从而可以保证新发起的会话能正常建立，当前正在进行的会话也不会中断，提高了网络的可靠性。
如何设置路由器的双WAN口备份
如何设置路由器的双WAN口备份在当前的互联网时代，一个稳定快速的网络连接对于个人和企业来说都非常重要。
由于网络连接的不稳定性，经常会出现网络中断或速度慢的情况。
为了解决这一问题，许多路由器都配备了双WAN口备份的功能，可以实现两条宽带线路的备份，保证网络的连通性和稳定性。
本文将介绍如何设置路由器的双WAN口备份，以提高网络的可靠性。
第一步：确认路由器支持双WAN口备份功能首先，您需要确认您购买的路由器是否支持双WAN口备份功能。
您可以查看路由器的产品手册或者上网搜索相关信息。
如果您的路由器支持这一功能，那么您可以继续下一步的设置。
第二步：连接宽带线路在设置双WAN口备份之前，您需要先连接两条宽带线路到路由器的WAN口。
使用正确的网线将宽带的输出连接到路由器的WAN口1和WAN口2。
确保两条宽带线路都连接稳定，并且都已经正常工作。
第三步：登录路由器管理页面打开您的浏览器，输入路由器的默认IP地址，通常为192.168.1.1或192.168.0.1，按下回车键。
在弹出的登录页面中，输入您的管理员用户名和密码进行登录。
如果您不确定管理员用户名和密码是什么，您可以参考路由器的说明书或者联系路由器厂家获取相关信息。
第四步：进入双WAN设置页面登录成功后，您将看到路由器的管理页面。
根据路由器的型号和品牌的不同，双WAN设置页面可能会有所不同，但通常可以在“WAN设置”、“双WAN”或者“负载均衡”等选项中找到相关设置。
第五步：启用双WAN口备份功能在双WAN设置页面中，您可以看到“双WAN口备份”或者“备份模式”等选项。
选择启用双WAN口备份功能，并进行相应的设置。
通常，您可以选择设置主WAN口和备用WAN口的优先级或权重。
您可以根据您的需求和实际情况进行设置，以达到最佳的网络性能。
第六步：保存设置并重启路由器完成设置后，不要忘记点击“保存”或“应用”按钮，将设置保存到路由器中。
然后，您需要重启路由器使设置生效。
华为AR系列路由器 01-01 可靠性概述
1可靠性概述关于本章介绍可靠性的需求、可靠性的度量指标、可靠性的实现技术。
随着网络的快速普及和应用的日益深入，各种增值业务（如IPTV、视频会议等）得到了广泛部署，网络中断可能影响大量业务、造成重大损失。
因此，作为业务承载主体的基础网络，其可靠性日益成为受关注的焦点。
在实际网络中，总避免不了各种非技术因素造成的网络故障和服务中断。
因此，提高系统容错能力、提高故障恢复速度、降低故障对业务的影响，是提高系统可靠性的有效途径。
1.1 可靠性需求1.2 可靠性度量1.3 可靠性技术1.1 可靠性需求可靠性需求根据其目标和实现方法的不同可分为三个级别，各级别的目标和实现方法如表1-1所示。
表1-1可靠性需求的级别第1级别需求的满足应在网络设备的设计和生产过程中予以考虑；第2级别需求的满足应在设计网络架构时予以考虑；第3级别需求则应在网络部署过程中，根据网络架构和业务特点采用相应的可靠性技术来予以满足，后续将重点介绍这些可靠性技术。
1.2 可靠性度量通常，我们使用平均故障间隔时间MTBF（Mean Time Between Failures）和平均修复时间MTTR（Mean Time to Repair）这两个技术指标来评价系统的可靠性。
MTBFMTBF是指一个系统无故障运行的平均时间，通常以小时为单位。
MTBF越多，可靠性也就越高。
MTTRMTTR是指一个系统从故障发生到恢复所需的平均时间，广义的MTTR还涉及备件管理、客户服务等，是设备维护的一项重要指标。
MTTR的计算公式为：MTTR=故障检测时间+硬件更换时间+系统初始化时间+链路恢复时间+路由覆盖时间+转发恢复时间。
MTTR值越小，可靠性就越高。
1.3 可靠性技术通过提高MTBF或降低MTTR都可以提高网络的可靠性。
在实际网络中，各种因素造成的故障难以避免，因此能够让网络从故障中快速恢复的技术就显得非常重要。
下面的可靠性技术主要从降低MTTR的角度，为满足第3级别的可靠性需求来提供技术手段。
华为AR系列路由器 01-05 PIM(IPv6)配置
5 PIM（IPv6）配置关于本章通过配置PIM（IPv6）协议，可以实现组播数据在IPv6网络的组播路由与转发。
说明PIM协议在IPv6网络的实现原理与在IPv4网络中相同，有关PIM协议的实现原理可参见4 PIM（IPv4）配置。
5.1 配置PIM（IPv6）任务概览PIM（IPv6）协议配置完成后，就可实现组播数据在IPv6网络的组播路由与转发。
PIM（IPv6）协议包含多种不同类型的模式，不同模式的PIM（IPv6）协议适用于不同的应用场景。
5.2 PIM（IPv6）配置注意事项介绍配置PIM（IPv6）的注意事项。
5.3 PIM（IPv6）缺省配置介绍缺省情况下，PIM（IPv6）的配置信息。
5.4 配置PIM-DM（IPv6）通过配置PIM-DM（IPv6）协议，可以实现域内组播路由与数据转发。
PIM-DM（IPv6）是密集模式的域内组播路由协议，适用于组成员分布相对集中、范围较小的网络。
5.5 配置PIM-SM（IPv6）通过配置PIM-SM（IPv6）协议，可以实现域内组播路由与数据转发。
PIM-SM（IPv6）是稀疏模式的域内组播路由协议，适用于组成员分布相对分散、范围较广的大规模网络。
5.6 维护PIM-DM（IPv6）PIM-DM（IPv6）的维护包括：清除PIM（IPv6）控制报文统计信息、清除PIM（IPv6）路由表项下游接口的状态、监控PIM（IPv6）的运行状况。
5.7 维护PIM SM（IPv6）PIM-SM（IPv6）的维护包括：清除PIM（IPv6）控制报文统计信息、清除PIM（IPv6）表项的指定下游接口的PIM状态、监控PIM（IPv6）的运行状况。
5.8 PIM（IPv6）常见配置错误介绍常见配置错误及定位思路。
5.1 配置PIM（IPv6）任务概览PIM（IPv6）协议配置完成后，就可实现组播数据在IPv6网络的组播路由与转发。
PIM（IPv6）协议包含多种不同类型的模式，不同模式的PIM（IPv6）协议适用于不同的应用场景。
华为AR系列路由器 01-01 接口基础配置
1接口基础配置关于本章通过了解常见接口类型、接口编号规则以及各种可配置的接口参数等内容，方便用户对接口进行管理。
1.1 接口基础简介通过本小节，您可以了解到设备的接口分类和接口编号规则。
1.2 接口配置注意事项介绍接口的配置注意事项。
1.3 配置接口基本参数配置接口基本参数，包括接口描述信息、接口流量统计时间间隔功能以及开启或关闭接口。
1.4 清除接口统计信息1.1 接口基础简介通过本小节，您可以了解到设备的接口分类和接口编号规则。
1.1.1 接口分类接口是设备与网络中的其它设备交换数据并相互作用的部件，分为物理接口和逻辑接口两类，其中：●物理接口物理接口是真实存在、有器件支持的接口。
物理接口分为管理接口、业务接口和GPIO接口三种：–管理接口管理接口主要为用户提供配置管理支持，也就是用户通过此类接口可以登录到设备，并进行配置和管理操作。
管理接口不承担业务传输。
说明本章仅具体介绍业务接口、GPIO接口和逻辑接口，关于管理接口的详细配置，请参见《Huawei AR系列物联网关配置指南-基础配置》。
设备支持的管理接口如表1-1所示：表1-1各管理接口介绍说明Console接口和MiniUSB接口互斥，同一时刻只能使用其中的1个接口。
默认情况下，串口使用Console接口。
–业务接口业务接口需要承担业务传输，分为两种：▪LAN侧接口：路由器可以通过它与局域网中的网络设备交换数据。
▪WAN侧接口：路由器可以通过它与远距离的外部网络设备交换数据。
设备支持的业务接口如表1-2所示：表1-2业务接口说明业务接口有时也被称为端口，为便于描述，在本手册中，统一描述为接口。
–GPIO接口GPIO接口与外接设备相连，可以作为DI接口监控外接设备的电平信号状态，也可以作为DO接口输出高低电平，控制外接设备的开关。
设备支持的GPIO接口如表1-3所示：表1-3 GPIO接口●逻辑接口逻辑接口是指能够实现数据交换功能但物理上不存在、需要通过配置建立的接口。
华为路由器配置说明
华为路由器配置说明华为路由器是一款功能强大的网络设备，可以将多个电脑或其他设备连接到互联网。
为了实现最佳的网络体验，正确的配置华为路由器是非常重要的。
本文将详细介绍华为路由器的配置方法，帮助用户顺利设置并使用路由器。
一、连接路由器首先，确保购买的华为路由器设备已经准备齐全。
将其中一个以太网口连接到宽带猫或光猫的LAN口，然后通过另一个以太网口连接到计算机，确保设备之间的连接正常。
二、登录路由器管理页面1. 打开电脑上的浏览器，输入默认的路由器管理地址（一般是192.168.1.1或者192.168.0.1）并回车。
2. 在弹出的登录页面中输入默认的用户名和密码（一般是admin/admin或者root/admin），然后点击登录按钮。
三、更改管理密码为了保护路由器的安全，首先需要修改默认的管理密码。
1. 在登录成功后的页面中，找到“系统管理”或“设置”选项。
2. 在设置页面中，找到“管理密码”或“密码设置”选项。
3. 输入当前默认密码，然后输入新密码并确认。
4. 点击保存并等待系统重启。
四、连接互联网1. 在登录路由器管理页面后，找到“网络设置”或“WAN设置”选项。
2. 在WAN设置页面中，选择您的上网方式。
如果您的上网方式是动态IP，选择“动态IP”；如果是PPPoE，选择“PPPoE”并填写您的宽带账号和密码；如果是静态IP，选择“静态IP”并填写相关信息。
3. 点击保存并等待系统重启。
五、配置无线网络1. 找到路由器管理页面中的“无线网络设置”选项。
2. 在无线网络设置页面中，启用无线功能。
3. 设置无线网络的名称（即SSID）和密码，确保密码强度较高，并且记住这个密码以供日后使用。
4. 点击保存并等待路由器重启。
六、QoS（服务质量）配置如果您有多台设备连接到华为路由器，为了确保网络稳定，可以进行QoS配置。
1. 找到路由器管理页面中的“QoS设置”选项。
2. 在QoS设置页面中，启用QoS功能。
华为AR系列路由器 01-02 ARP配置
2 ARP配置关于本章地址解析协议ARP（Address Resolution Protocol）是用来将IP地址解析为MAC地址的协议。
2.1 ARP简介介绍ARP的定义和作用。
2.2 ARP原理描述介绍ARP的实现原理。
2.3 ARP配置任务概览ARP表项分为动态ARP表项和静态ARP表项两种。
设备支持调整动态ARP老化参数和配置静态ARP表项，还支持一些扩展ARP的应用，比如Proxy ARP等。
2.4 ARP配置注意事项介绍ARP的配置注意事项。
2.5 ARP缺省配置介绍ARP相关参数的缺省配置。
2.6 配置ARP介绍ARP详细的配置过程。
2.7 维护ARP维护ARP包括查看ARP表项、清除ARP表项和监控ARP运行状况。
2.8 ARP配置举例配置示例中包括组网需求、配置思路等。
2.1 ARP简介介绍ARP的定义和作用。
定义地址解析协议ARP（Address Resolution Protocol）是用来将IP地址解析为MAC地址的协议。
目的在局域网中，当主机或其它三层网络设备有数据要发送给另一台主机或三层网络设备时，它需要知道对方的网络层地址（即IP地址）。
但是仅有IP地址是不够的，因为IP报文必须封装成帧才能通过物理网络发送，因此发送方还需要知道接收方的物理地址（即MAC地址），这就需要一个从IP地址到MAC地址的映射。
ARP即可以实现将IP地址解析为MAC地址。
主机或三层网络设备上会维护一张ARP表，用于存储IP地址和MAC地址的关系。
一般ARP表项包括动态ARP表项和静态ARP表项。
2.2 ARP原理描述介绍ARP的实现原理。
2.2.1 动态ARP定义动态ARP表项由ARP协议通过ARP报文自动生成和维护，可以被老化，可以被新的ARP报文更新，可以被2.2.2 静态ARP表项覆盖。
动态ARP适用于拓扑结构复杂、通信实时性要求高的网络。
ARP地址解析过程动态ARP通过广播ARP请求和单播ARP应答这两个过程完成地址解析。
华为AR系列路由器 01-02 AR与FIT AP的版本配套关系
2
AR 与FIT AP 的版本配套关系AR 路由器的WLAN 功能支持FAT AP 和AC 两种工作模式，不同的使用场景，设备的工作模式也不一样:●
对于家庭、小企业等SOHO 场所，推荐AR 路由器工作在FAT AP 模式。
在该模式下，AR 路由器作为FAT AP ，独立为用户提供WLAN 接入服务，具体网络架构请参见FAT AP 架构。
●
对于候车厅、体育馆等大型场所，推荐AR 路由器工作在AC 模式。
在该模式下，AR 路由器作为AC ，下接FIT AP ，两者一起为用户提供WLAN 接入服务，具体网络架构请参见AC+FIT AP 架构。
Huawei AR 系列物联网关
配置指南-WLAN-AC （命令行） 2 AR 与FIT AP 的版本配套关系
文档版本 07 (2020-07-25)版权所有 © 华为技术有限公司3。
华为AR系列路由器 01-10 RS232 RS422 RS485 RJ45串口透传配置
10 RS232/RS422/RS485/RJ45串口透传配置关于本章RS232/RS422/RS485/RJ45串口透传技术，实现了串口RTU与远端IP网络中的服务器之间的通信。
10.1 RS232/RS422/RS485/RJ45串口透传简介介绍RS232/RS422/RS485/RJ45串口透传的定义和目的。
10.2 RS232/RS422/RS485/RJ45串口透传配置注意事项介绍RS232/RS422/RS485/RJ45串口透传的配置注意事项。
10.3 RS232/RS422/RS485串口透传原理描述介绍RS232/RS422/RS485串口透传的实现原理。
10.4 RS232/RS422/RS485/RJ45串口透传应用场景介绍RS232/RS422/RS485/RJ45串口透传的应用场景。
10.5 RS232/RS422/RS485串口透传缺省配置介绍RS232/RS422/RS485串口透传相关的缺省配置。
10.6 配置RS232/RS422/RS485/RJ45串口透传介绍RS232/RS422/RS485/RJ45串口透传的配置过程。
10.7 维护RS232/RS422/RS485/RJ45串口透传维护RS232/RS422/RS485/RJ45串口透传包括清除串口业务配置和指定会话。
10.8 RS232/RS422/RS485串口透传配置举例RS232/RS422/RS485串口透传的配置举例包括组网需求、配置思路等。
10.1 RS232/RS422/RS485/RJ45串口透传简介介绍RS232/RS422/RS485/RJ45串口透传的定义和目的。
定义RS232/RS422/RS485/RJ45串口透传是指IP网络中的服务器与通信方式为RS232接口、RS422接口、RS485接口或者RJ45接口的远程终端单元RTU（Remote Terminal Unit）通过路由器进行通信，实现对现场运行设备的监控。
华为AR系列快速配置
2 双上行链路接入Internet
本文配置步骤以图中所示的接入路由器AR1200VW V2R5C20版本为例。
企业内网，指定Router作为企业出口网关，由Router为企业内网用户分配IP地址。 ADSL接口作为企业的上行主用接口。 3G Cellular接口作为企业的上行备份接口。 配置缺省路由，使企业内网的流量可以通过ADSL接口呾3G Cellular接口上行传输到
上的PPPoA映射
[Huawei-atm-pvc-Atm1/0/0-1/35-voip] quit
[Huawei-Vlanif123] quit
[Huawei] interface ethernet 2/0/0
//这里以Eth2/0/0为例作内网下 行接口
[Huawei-Ethernet2/0/0] port link-type hybrid //接口类型设置为Hybrid类型
[Huawei-Ethernet2/0/0] port hybrid pvid vlan 123 //接口加入VLAN123
目录
开始之前
1
双上行链路接入Internet
2
数据规划
3
快速配置
4
无线用户接入Internet
9
数据规划
10
快速配置
11
分支机构接入Internet，并通
17
过IPSec连接到公司总部
数据规划
18
快速配置
19
目录
企业内部用户之间实现语
24
音互通
数据规划
25
快速配置
26
常见问题
33
更多的参考资料
36
Internet。
2
华为AR系列路由器 01-02 WLAN-FAT AP基本业务配置
2 WLAN-FAT AP基本业务配置关于本章通过配置WLAN-FAT AP基本业务，用户可以方便地接入到无线网络，并在无线网络覆盖区域内自由移动，彻底摆脱有线网络的束缚。
2.1 WLAN-FAT AP介绍介绍WLAN的定义、目的和受益。
2.2 WLAN-FAT AP原理描述介绍WLAN基本业务的实现原理。
2.3 WLAN-FAT AP应用场景介绍WLAN基本业务的应用场景。
2.4 WLAN-FAT AP缺省配置介绍系统常见参数的缺省配置。
2.5 WLAN-FAT AP配置注意事项介绍WLAN-FAT AP的配置注意事项。
2.6 配置WLAN-FAT AP基本业务通过配置WLAN-FAT AP基本业务，用户可以方便地接入到无线网络，并在无线网络覆盖区域内自由移动，彻底摆脱有线网络的束缚。
2.7 维护WLAN-FAT AP介绍如何复位和初始化FAT AP。
2.8 WLAN-FAT AP配置举例介绍FAT AP的配置举例。
配置举例中包括组网需求、配置思路等。
2.9 WLAN-FAT AP FAQ2.1 WLAN-FAT AP介绍介绍WLAN的定义、目的和受益。
定义无线局域网WLAN（Wireless Local Area Network）广义上是指以无线电波、激光、红外线等来代替有线局域网中的部分或全部传输介质所构成的网络。
本文介绍的WLAN技术是基于802.11标准系列的，即利用高频信号（例如2.4GHz或5GHz）作为传输介质的无线局域网。
802.11是IEEE在1997年为WLAN定义的一个无线网络通信的工业标准。
此后这一标准又不断得到补充和完善，形成802.11的标准系列，例如802.11、802.11a、802.11b、802.11e、802.11g、802.11i、802.11n、802.11ac等。
目的以有线电缆或光纤作为传输介质的有线局域网应用广泛，但有线传输介质的铺设成本高，位置固定，移动性差。
华为路由器应用系统备份
华为AR28系列路由器系统备份方法一：1、下载华为TFTP软件3CDaemon，打开：设定备份目录：点击出现如下对话框，设定目录。
启动服务：2、将PC设为跟路由器同一网段地址。
3、在路由器上输入如下命令：tftp PC地址 put 要备份的文件备份完成后的文件名方法二：一、 telnet路由器，开启路由器ftp功能：建立ftp用户，设置ftp用户密码Login authentication #远程登录路由器Username:AAAAPassword:<AR28-11>system-view #进入全局模式System View: return to User View with Ctrl+Z. [AR28-11]ftp server enable #建立ftp server% FTP server has been started[AR28-11]local-user adminftp #建立ftp 用户：adminftpNew local user added.[AR28-11-luser-adminftp]password simple adminftp #设置ftp密码：adminftp[AR28-11-luser-adminftp]service-type ftp #开启ftp服务二、在通过网络能连接上路由器的PC机上运行cmdC:\Documents and Settings\ks16>ftp 192.168.1.248 #ftp路由器Connected to 192.168.1.248220 FTP service ready.User (192.168.1.248 :(none)): adminftp #输入用户名331 Password required for adminftp.Password: #输入密码230 User logged in.ftp> dir #显示菜单200 Port command okay.150 Opening ASCII mode data connection for *.-rwxrwxrwx 1 noone nogroup 11941732 236 2196 main.bin-rwxrwxrwx 1 noone nogroup 2642 Apr 27 15:31 config.cfg 226 Transfer complete.ftp: 收到 133 字节，用时 0.00Seconds 133000.00Kbytes/sec. ftp> get config.cfg #下载配置文件200 Port command okay.150 Opening ASCII mode data connection for config.cfg.226 Transfer complete.ftp: 收到 2642 字节，用时 0.00Seconds 2642000.00Kbytes/sec.ftp>get main.bin #下载路由器系统文件（可部下载）Invalid command.200 Port command okay.150 Opening ASCII mode data connection for main.bin.226 Transfer complete.ftp: 收到 11941732 字节，用时 25.48Seconds 468.58Kbytes/sec.一般下载在PC机C盘，通过搜索可得这两个文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2接口备份配置关于本章通过为主接口配置备份接口，在主接口发生故障或带宽不足时，备份接口能够承担业务传输或分担网络流量。
2.1 接口备份简介介绍接口备份的定义和目的。
2.2 接口备份原理描述介绍接口备份的实现原理。
2.3 接口备份应用场景介绍接口备份的应用场景。
2.4 接口备份配置任务概览通过为主接口配置备份接口，在主接口发生故障或带宽不足时，备份接口能够承担业务传输或分担网络流量。
2.5 接口备份配置注意事项介绍接口备份在使用和配置过程中的注意事项。
2.6 接口备份缺省配置介绍接口备份常用参数的缺省配置。
2.7 配置主备接口备份基本功能配置主备接口备份基本功能，当主接口及所在直连链路因故障而无法进行业务传输时，启用备份接口，以提高业务传输的可靠性。
2.8 配置主备接口备份联动功能配置主备接口备份联动功能，当主链路因故障而无法进行业务传输时，启用备份接口，以提高业务传输的可靠性。
2.9 配置负载分担接口备份配置负载分担接口备份，当主接口带宽不足时，启用备份接口，与主接口一起对流量进行负载均衡，从而提高数据传输的可靠性。
2.10 接口备份配置举例介绍接口备份的各种典型应用，配置示例中包括组网需求、配置思路和配置文件等。
2.1 接口备份简介介绍接口备份的定义和目的。
定义接口备份是指同一台设备的指定接口之间形成备份关系，当某个接口出现故障或带宽不足而导致业务传输无法正常进行时，可以将流量快速的切换到备份接口，由备份接口来承担业务传输或分担网络流量。
目的当路由器上某个接口出现故障或带宽不足时，会造成业务中断或数据丢失。
接口备份技术支持接口故障和流量检测功能，当接口出现故障或带宽不足时启用备份接口，由备份接口来承担业务传输或分担网络流量，从而提高了数据设备通信的可靠性。
2.2 接口备份原理描述介绍接口备份的实现原理。
2.2.1 主备接口备份如图2-1所示，Interface1作为主接口，Interface2、Interface3作为备份接口。
在主备接口备份方式下，任意时间只有一个接口进行业务传输。
●当主接口Interface1正常工作时，Interface2、Interface3处于备份状态，通过主接口Interface1进行业务传输。
●路由器跟踪各接口状态，当主接口Interface1因故障无法进行业务传输时，启动优先级最高的备份接口进行业务传输。
●当原先故障的主接口恢复正常时，业务传输会重新切换回主接口Interface1。
图2-1主备接口备份示意图说明主备接口备份只能检测出直连链路的故障，当主接口上行非直连链路故障时，由于无法检测，系统不会进行主备接口切换，将会导致业务传输中断。
为了检测整条链路的状态，主备接口备份还支持与NQA、BFD或路由联动。
2.2.2 负载分担接口备份如图2-2所示，Interface1作为主接口，Interface2、Interface3作为备份接口，在负载分担接口备份方式下，系统会定时检测主接口Interface1流量是否超过设置的门限阈值：●当主接口Interface1的数据流量超过负载分担门限的上限阈值时，优先级最高的可用备份接口将被启用，同主接口Interface1一起传输业务，进行负载分担。
●若负载分担后流量还是超过上限阈值，优先级次高的另一个可用的备份接口将被启用，在这三个接口间进行负载分担，以此类推，直至启用了所有的备份接口。
●负载分担过程中若流量低于设定的下限阈值，优先级最低的在用备份接口将被关闭。
以此类推，直至仅有主接口Interface1承担业务流量。
图2-2 负载分担接口备份示意图A%+B%+C%=100%2.3 接口备份应用场景介绍接口备份的应用场景。
2.3.1 主备接口备份如图2-3所示，某企业的出口网关RouterA 通过ADSL 接口ATM3/0/0接入Internet ，为了防止出现因ADSL 接口故障导致企业用户无法连接到Internet 的情况，该企业配置了通过3G 接口接入Internet 的备份链路。
当主接口故障时，启用备份链路，提高了网络可靠性。
图2-3 主备接口备份应用Cellular0/0/0接入网备份链路DSLAM3G2.3.2 负载分担接口备份如图2-4所示，HostA 通过RouterA 的GE2/0/0接口和RouterB 进行数据传输，为了防止出现因GE2/0/0接口带宽不足而导致数据丢失的情况，在RouterA 上配置负载分担接口备份。
当主接口GE2/0/0上流量超过设定阈值时，启用备份接口中优先级较高的接口和主接口一起进行数据传输，提高了数据传输的可靠性。
图2-4 负载分担接口备份应用业务流量GE1/0/0GE1/0/02.3.3 主备接口备份与NQA 联动配置接口备份基本功能时，如果主接口的上行非直连链路出现故障，由于接口备份模块无法感知，将会导致业务中断。
NQA 是一种实时的网络性能探测和统计技术，通过对响应时间、网络抖动、丢包率等网络信息进行统计，可以清晰的反映出网络的畅通情况。
通过配置接口备份与NQA 联动功能可以对主链路的连通状态进行实时检测，实现主链路故障时主备链路的快速切换，提高了业务传输的可靠性。
图2-5 主备接口备份与NQA 联动组网图ATM0/0/03.1.1.1/24DSLAMPPPoA Server如图2-5所示，公司总部的出口网关RouterA通过接口GE1/0/0接入Internet作为业务传输的主链路与公司分部进行通信，ADSL接口ATM0/0/0接入Internet作为备份链路。
在RouterA上配置NQA测试例，并在备份接口ATM0/0/0上配置接口备份与NQA联动。
当RouterD到RouterB之间链路故障时，NQA测试例可以检测出故障并通知RouterA启用备份接口ATM0/0/0，由备份链路临时承担业务传输。
2.3.4 主备接口备份与BFD联动配置接口备份基本功能时，如果主接口的上行非直连链路出现故障，由于接口备份模块无法感知，将会导致业务中断。
BFD提供了通用的、标准化的、介质无关、协议无关的快速故障检测机制，可以对两台路由器间双向转发路径的故障实现毫秒级的检测。
通过配置接口备份与BFD联动功能可以对主链路的连通状态进行快速检测，实现主链路故障时主备链路的快速切换，提高了业务传输的可靠性。
图2-6主备接口备份与BFD联动组网图ATM0/0/0DSLAMServer BFD探测报文如图2-6所示，公司总部的出口网关RouterA通过接口GE1/0/0接入Internet作为业务传输的主链路与公司分部进行通信，ADSL接口ATM0/0/0接入Internet作为备份链路。
在RouterA和RouterB上配置BFD会话，并在备份接口ATM0/0/0上配置接口备份与BFD联动。
当RouterD到RouterB间的链路故障时，BFD会话快速检测出故障并通知RouterA启用备份接口ATM0/0/0，由备份链路临时承担业务传输。
2.3.5 主备接口备份与路由联动配置接口备份基本功能时，如果主接口的上行非直连链路出现故障，由于接口备份模块无法感知，将会导致业务中断。
路由状态可以反映出一条链路的连通状况，当链路故障时，路由会撤销或状态变为非激活。
通过配置接口备份与路由联动功能可以对主链路的连通状态进行检测，实现主链路故障时主备链路的快速切换，提高了业务传输的可靠性。
图2-7主备接口备份与路由联动组网图ATM0/0/0DSLAM如图2-7所示，公司总部的出口网关RouterA通过接口GE1/0/0接入Internet作为业务传输的主链路与公司分部进行通信，ADSL接口ATM0/0/0接入Internet作为备份链路。
在备份接口ATM0/0/0上配置接口备份与路由联动，检测主链路的路由状态。
当RouterD到RouterB之间链路故障时，路由模块感知主链路路由撤销，通知RouterA启用备份接口ATM0/0/0，由备份链路临时承担业务传输。
2.4 接口备份配置任务概览通过为主接口配置备份接口，在主接口发生故障或带宽不足时，备份接口能够承担业务传输或分担网络流量。
接口备份的配置任务如表1所示。
表2-1接口备份配置任务概览2.5 接口备份配置注意事项介绍接口备份在使用和配置过程中的注意事项。
涉及网元无License支持接口备份是路由器的基本特性，无需获得License许可应用此功能。
特性依赖和限制无2.6 接口备份缺省配置介绍接口备份常用参数的缺省配置。
表2-2接口备份缺省配置2.7 配置主备接口备份基本功能配置主备接口备份基本功能，当主接口及所在直连链路因故障而无法进行业务传输时，启用备份接口，以提高业务传输的可靠性。
前置任务在配置主备接口备份基本功能前，需完成以下任务：●配置主链路和备份链路的路由协议，保证网络层连通。
操作步骤1.执行命令system-view，进入系统视图。
2.执行命令interface interface-type interface-number，进入主接口视图。
3.执行命令standby interface interface-type interface-number [ priority ]，配置备份接口及其优先级。
如果要为1个主接口配置多个备份接口，则需要重复执行standby interface命令进行配置。
4.（可选）执行命令standby timer delay enable-delay disable-delay，配置主备接口的切换延时。
缺省情况下，主备接口的切换延时为5秒。
参数enable-delay和disable-delay取值为0时，表示立即切换。
当配置为立即切换时，可能引起链路震荡，所以建议用户尽量不要配置该切换延时为0。
说明为防止由于接口状态不稳定而导致主备接口之间频繁切换，当主接口状态由UP转为DOWN后，系统并不立即切换到备份接口，而是等待一个预先设置好的延时。
●如果超过这个延时，主接口的状态仍为DOWN，切换到备份接口。
●若在延时时间段中，主接口状态恢复正常，则不进行切换。
检查配置结果完成上述配置后，请执行display standby state命令查看主备接口的状态信息。
2.8 配置主备接口备份联动功能配置主备接口备份联动功能，当主链路因故障而无法进行业务传输时，启用备份接口，以提高业务传输的可靠性。
2.8.1 配置主备接口备份与NQA联动功能背景信息NQA是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。
如图2-8所示，接口备份与NQA联动功能配置相对简单，只需在本端RouterA上配置NQA测试例，并在RouterA的备份接口上配置接口备份与NQA联动，即可实现对主链路连通状态的实时检测和主备链路的切换。
