七氟丙烷气体灭火装置
柜式七氟丙烷气体灭火装置工作原理
柜式七氟丙烷气体灭火装置工作原理柜式七氟丙烷气体灭火装置是一种高效、可靠的灭火装置，广泛应
用于各种场所。
其工作原理主要分为两类：灭火作用原理和灭火控制
原理。
一、灭火作用原理
七氟丙烷是一种无色、无味、无毒的气体，其化学式为CF3CHFCF3。
在灭火过程中，七氟丙烷通过化学反应来抑制火焰的扩散，从而达到
灭火的目的。
七氟丙烷分子中的氟原子可以与火焰中的自由基反应，
从而抑制火焰链式反应，使火焰逐渐减弱并熄灭。
同时，七氟丙烷分
子中的碳原子也可以与火焰中的自由基反应，从而消耗火焰中的氧气，使火焰窒息。
因此，七氟丙烷具有双重灭火作用。
二、灭火控制原理
柜式七氟丙烷气体灭火装置的灭火控制原理主要包括三个方面：检测、报警和灭火。
1.检测
当火灾发生时，灭火装置的检测系统会自动检测火灾信号，包括火灾
烟雾、温度等信号。
一旦检测到火灾信号，系统会自动启动灭火程序。
2.报警
在检测到火灾信号后，系统会发出声光报警信号，提醒人们及时疏散，并采取相应的应急措施。
3.灭火
灭火程序启动后，灭火装置会在几秒钟内将七氟丙烷气体释放到火灾
现场，形成一定的灭火浓度。
七氟丙烷气体可以快速扩散到所有角落，并迅速灭火。
灭火后，系统会自动排除残留的有害气体，保证人员安全。
总之，柜式七氟丙烷气体灭火装置以其双重灭火作用和自动化控制的
优势，成为了一种广泛应用的高效、可靠的灭火装置。
在未来的发展中，随着科技的不断进步，柜式七氟丙烷气体灭火装置将会更加智能化、高效化，为人们的生命财产安全保驾护航。

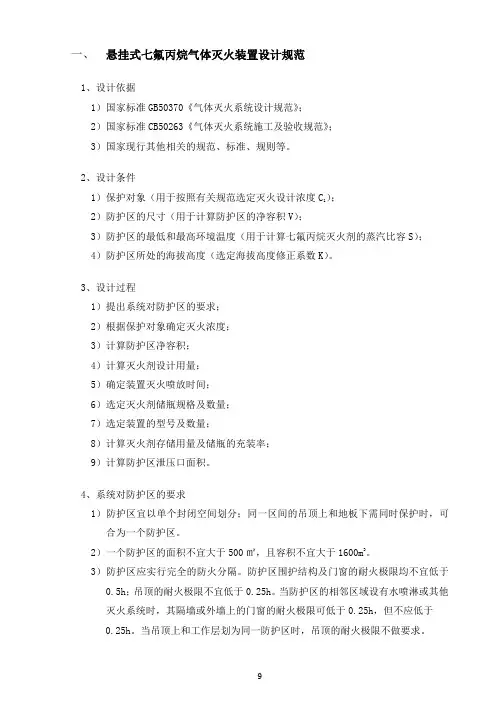

悬挂式七氟丙烷气体灭火装置设计规范
一、悬挂式七氟丙烷气体灭火装置设计规范1、设计依据1）国家标准GB50370《气体灭火系统设计规范》；2）国家标准CB50263《气体灭火系统施工及验收规范》；3）国家现行其他相关的规范、标准、规则等。
2、设计条件）；1）保护对象（用于按照有关规范选定灭火设计浓度C12）防护区的尺寸（用于计算防护区的净容积V）；3）防护区的最低和最高环境温度（用于计算七氟丙烷灭火剂的蒸汽比容S）；4）防护区所处的海拔高度（选定海拔高度修正系数K）。
3、设计过程1）提出系统对防护区的要求；2）根据保护对象确定灭火浓度；3）计算防护区净容积；4）计算灭火剂设计用量；5）确定装置灭火喷放时间；6）选定灭火剂储瓶规格及数量；7）选定装置的型号及数量；8）计算灭火剂存储用量及储瓶的充装率；9）计算防护区泄压口面积。
4、系统对防护区的要求1）防护区宜以单个封闭空间划分；同一区间的吊顶上和地板下需同时保护时，可合为一个防护区。
2）一个防护区的面积不宜大于500㎡，且容积不宜大于1600m3。
3）防护区应实行完全的防火分隔。
防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。
当防护区的相邻区域设有水喷淋或其他灭火系统时，其隔墙或外墙上的门窗的耐火极限可低于0.25h，但不应低于0.25h。
当吊顶上和工作层划为同一防护区时，吊顶的耐火极限不做要求。
4）防护区围护结构承受内压的允许压强，不宜低于1200Pa。
5）防护区的门应为向疏散方向开启的防火门，并安装自动闭门器，以保证在气体喷放时能够处于关闭状态。
但亦应保证用于疏散的门在任何状态下，都可以从防护区内部打开。
6）防护区内影响气体灭火效果的各种设备都应能保证在喷放气体前联动停止或关闭，除泄压口外的开口应自动关闭。
7）防护区应有保证人员在30s内疏散完毕的通道和出口。
8）防护区内的疏散通道和出口应设置应急照明和疏散指示标志。
9）防护区的入口处应设置灭火系统的永久性标志牌和气体释放指示灯。
七氟丙烷灭火装置产品说明书(悬挂式感温型)
WORD 格式可编辑专业技术分享·技术文件七氟丙烷灭火装置使 用 说 明 书 悬挂式感温型目录1、概述 (1)1.1系统简介 (1)1.2应用场所 (1)1.3灭火药剂 (1)1.4安全警告 (1)2、灭火装置结构图 (2)3、启动方式 (2)4、主要技术参数 (2)5、灭火装置主要部件 (3)5.1悬挂支架 (3)5.2灭火剂储瓶 (3)5.3容器阀 (3)6、安装、调试 (4)6.1安装准备 (4)6.2安装 (4)7、维护、保养 (4)7.1日常（运行时）维护、保养 (4)7.2季度维护、保养 (5)7.3年度维护、保养 (5)7.4维修 (5)8、注意事项 (5)9、售后服务 (5)1、概述1.1系统简介悬挂式感温型七氟丙烷灭火装置由灭火剂储瓶、容器阀（喷头、感温玻璃球与容器阀融合一体）、压力信号器、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。
1.2应用场所本装置主要适用于以下火灾：1）固体表面火灾；2）液体火灾；3）灭火前能切断气源的气体火灾；4）电气火灾；典型引用场所：主要适用于空间小的库房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
特别适用于狭小空间且无法安装消防水系统，作为水喷淋的完美替代品。
1.3灭火药剂本装置以七氟丙烷（HFC-227ea）作为灭火剂。
七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。
七氟丙烷气体灭火
七氟丙烷气体灭火装置一、七氟丙烷气体灭火装置七氟丙烷（HFC-227ea）是一种无色无味，可低压液化贮存的以化学灭火方式为主的气体灭火剂，其毒性比卤代烷灭火剂更小，对臭氧层的耗损潜能值为零，具有不导电，无二次污染，灭火效能高对电器。
七氟丙烷灭火剂灭火，主要是由于它的去除热量的速度快。
其灭火机理是由以下三部分共同构成的：（1）使保护区冷却；（2）灭火剂分散；（3）消耗氧气。
（1）七氟丙烷灭火剂是以液态的形式喷射到保护区内的，在喷出喷头时，液态灭火剂迅速转变成气态需要吸收大量的热量，降低了保护区和火焰周围的温度。
（2）七氟丙烷灭火剂是由大分子组成的，灭火时分子中的一部分键断裂需要吸收热量。
（3）保护区内灭火剂的喷射和火焰的存在降低了氧气的浓度，从而降低了燃烧的速度。
二、七氟丙烷气体灭火装置介绍七氟丙烷气体灭火装置按类别可分成：有管网七氟丙烷气体灭火装置和无管网柜式七氟丙烷气体灭火装置。
常见的防护区有：电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、档案馆、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，像喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等，经常有人工作而需要设置气体保护的区域或场所。
（1）有管网七氟丙烷气体灭火装置由七氟丙烷贮存瓶、容器阀、氮气瓶组、电磁驱动装置、选择阀、单向阀、集流管、连接管、信号反馈装置、喷头等部件组成。
需要设置专用的气瓶间，通过管道连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的保护区内，通过喷头进行喷放灭火。
（2）无管网柜式七氟丙烷气体灭火装置由七氟丙烷贮存瓶、容器阀、电磁驱动装置、连接管、信号反馈装置、喷头等部件组成。
不需要设置专用的气瓶间。
柜式七氟丙烷灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活便捷，外表美观，设计时尚、密封性好；具有良好的防泄漏性；不破坏防护区内的结构，灭火剂管路损失非常小，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
柜式七氟丙烷气体灭火装置安全防范措施
柜式七氟丙烷气体灭火装置安全防范措施一、简介柜式七氟丙烷气体灭火装置是一种常见的灭火设备，其使用七氟丙烷气体进行灭火。
它广泛应用于各种场所，如计算机房、档案室、仓库等，能有效地扑灭火灾，保护人员和财产安全。
然而，在使用过程中，必须严格遵守相关的安全防范措施，以确保其安全可靠地运行。
二、灭火原理柜式七氟丙烷气体灭火装置能够实现灭火的主要原理是通过七氟丙烷气体的化学反应，将火灾区域内的氧气浓度降低到无法支持燃烧的水平，从而达到灭火的效果。
不产生任何有害物质，对人体和设备无损害。
三、安全防范措施1. 定期检查维护柜式七氟丙烷气体灭火装置需要定期进行检查和维护，以确保各个部件的正常运行。
定期更换压力表、泄漏报警器等关键部件，确保其正常使用。
2. 周期性测试定期进行气体灭火系统的周期性测试，包括手动启动测试和自动启动测试，以确保在发生火灾时，灭火系统能够快速、准确地启动。
3. 安全通风在实际使用过程中，必须确保灭火区域有足够的通风，以提高七氟丙烷气体的扑灭效果，并减少对人体的可能影响。
4. 防止误触发在使用过程中，必须避免误触发，尤其是在清洁和维护时，防止对灭火系统的误操作，避免造成不必要的损失。
5. 配备防护设备对于潜在的使用人员，必须配备相应的防护设备，如呼吸器、防护服等，以应对在启动七氟丙烷气体灭火系统时可能产生的特定情况。
四、个人观点柜式七氟丙烷气体灭火装置在灭火效果方面是非常可靠的，但在使用过程中一定要注意安全防范措施。
尤其是在日常维护和操作中，应加强对其安全性的认识，确保其在发生火灾时能够有效发挥作用，同时最大限度地减少对人体和设备可能产生的影响。
总结柜式七氟丙烷气体灭火装置是一种重要的灭火设备，其安全防范措施需要引起足够的重视。
定期检查维护、周期性测试、安全通风、防止误触发以及配备防护设备等措施都是确保其安全运行的重要手段。
只有加强安全防范措施，才能更有效地使用柜式七氟丙烷气体灭火装置，确保人员和财产的安全。
七氟丙烷柜式气体灭火装置工作原理
七氟丙烷柜式气体灭火装置工作原理柜式气体灭火装置是一种常见的火灾灭火设备，可以高效、快速地灭火。
其中，七氟丙烷是一种常用的气体灭火剂，具有优良的灭火性能。
下面将介绍七氟丙烷柜式气体灭火装置的工作原理。
一、灭火装置的构成七氟丙烷柜式气体灭火装置主要由以下几个部分组成：1.储存罐：用于储存七氟丙烷气体，通常由高压钢瓶制成。
2.喷射装置：包括喷射管、喷嘴等部件，用于将七氟丙烷气体喷射到火灾现场。
3.控制系统：包括控制面板、压力开关、电磁阀等部件，用于监测火灾信号并控制灭火装置的启动和停止。
4.报警装置：如烟感探测器、温度探测器等，用于检测火灾信号并触发灭火装置的启动。
二、工作原理1.火灾检测：当火灾发生时，烟感探测器或温度探测器会发出信号，控制系统接收到信号后会立即启动灭火装置。
2.灭火装置启动：控制系统启动后，电磁阀打开，七氟丙烷气体从储存罐中释放出来，经过管道输送到喷射装置。
3.喷射灭火：七氟丙烷气体通过喷射管和喷嘴喷射到火灾现场。
七氟丙烷具有良好的灭火性能，能够迅速吸收火焰周围的热量，降低火焰温度，达到灭火的效果。
4.灭火持续：灭火装置会持续喷射七氟丙烷气体，直到火势完全得到控制或灭火剂用尽。
5.灭火结束：一旦火势得到控制或灭火剂用尽，控制系统会关闭电磁阀，停止七氟丙烷气体的喷射。
三、工作特点1.快速灭火：七氟丙烷气体具有快速灭火的特点，能够在短时间内将火势得到控制。
2.无残留物：七氟丙烷气体在灭火过程中会迅速蒸发，不会留下任何残留物。
3.不导电、不腐蚀：七氟丙烷气体不导电且不腐蚀，适用于各种不同的灭火场景。
4.环保节能：七氟丙烷是一种无色、无味、无毒的气体，对环境无污染。
同时，七氟丙烷的使用量相对较少，可以有效节约能源。
4.广泛应用：七氟丙烷柜式气体灭火装置广泛应用于各类场所，如计算机机房、电力设施、文化机构等，能够有效保护重要设备和贵重物品。
总结：七氟丙烷柜式气体灭火装置通过喷射七氟丙烷气体来灭火，具有快速、高效、无残留物、环保节能等优点。
七氟丙烷柜式灭火装置技术参数
七氟丙烷柜式灭火装置技术参数
七氟丙烷（HFC-227ea）柜式灭火装置是一种有效的气体灭火系统，
常用于保护计算机机房、数据中心、电气控制室、贵重设备室等重要的场所。
以下是七氟丙烷柜式灭火装置的一些技术参数：
1. 灭火剂类型：七氟丙烷（HFC-227ea）
七氟丙烷是一种无色、可压缩的气体，具有高的灭火效果和快速的灭
火速度。
它能够快速扩散到整个灭火区域，迅速吸热并降低温度，使火焰
得以扑灭。
2.灭火剂容量：根据需求设置
柜式灭火装置通常根据灭火区域的大小和灭火目标的需求而确定容量。
可根据实际情况选择不同容量的柜式灭火装置，包括30升、40升、70升等。
3.灭火剂释放时间：10秒至60秒之间
柜式灭火装置在火灾发生后很短的时间内能够快速启动，释放七氟丙
烷灭火剂。
灭火剂的释放时间通常根据火灾场景和需求进行设置，以达到
最佳的灭火效果。
4.灭火剂浓度：5%至7%之间
七氟丙烷在对火焰具有灭火效果的浓度范围内（通常为5%至7%）能
够有效扑灭火灾。
柜式灭火装置的设计应确保在灭火剂释放后的流量和浓
度能够达到这个范围。
6.灭火剂存储方式：贮压式和传递式两种
柜式灭火装置常用的灭火剂存储方式包括贮压式和传递式两种。
贮压
式是将灭火剂直接贮存在装置内，传递式则是将灭火剂贮存在外部贮罐中，通过管道传递到灭火区域。
7.适用场所：计算机机房、数据中心、电气控制室、贵重设备室等重
要场所
以上是七氟丙烷柜式灭火装置的一些技术参数。
通过合理的设计和使用，柜式灭火装置能够提供可靠的灭火保护，将火灾的损失降至最低。
七氟丙烷(柜式)灭火系统使用说明
七氟丙烷柜式灭火装置设计使用说明书一、系统执行标准：七氟丙烷柜式灭火装置组件按照《GB16670-2006》标准进行生产。
二、系统简介系统概述GQQ型七氟丙烷柜式灭火装置。
它是一种不安装管网、轻便可移动的气体灭火消防设备。
符合《柜式气体灭火装置性能要求和试验方法》GB16670-2006及《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。
GQQ型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。
其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。
柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。
87634125七氟丙烷七氟丙烷自动灭火工作原理、该系统可设计成单瓶组或双瓶组系统2、本系统采用双瓶组全淹没保护扑救防护区灭火系统。
3、工作原理：当发生火灾时，烟感、温感探测器将探测到的火灾信号通过 火灾报警控制器进行逻辑分析后，发出指令，打开防护区的 电磁容器阀，灭火剂通过容器阀、高压软管、喷嘴喷放到防 护区，进行灭火保护。
12-?8M56*2-M48*2DC24V 1.3A 90N H8DC24V 动作压力0.2MPaDN32DN6DN6DN40120LZHFC120/2.55.6±0.5MPa1800DN322.5MPa ANF/5.6ZHFF40PT32/2.5ZYW-1无管网柜7工作压力2.5MPa喷 嘴6安全装置灭火瓶压力表压力信号器YHX/5.6序 号名 称型 号规 格备 注12345Y40电磁容器阀8金属软管RHG(J)40/2.5四、典型的防护设施：柜式气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、洁净厂房等重点场所的消防保护。
七氟丙烷柜式气体灭火装置原理
七氟丙烷柜式气体灭火装置原理柜式气体灭火装置是一种常见的灭火设备，被广泛应用于各种场所，如计算机机房、电气控制室、通信设备室等。
七氟丙烷是一种无色、无味、无毒的气体，具有优异的灭火性能，因此被广泛用于柜式气体灭火装置中。
柜式气体灭火装置的原理是利用七氟丙烷的物理和化学特性来灭火。
首先，七氟丙烷具有较高的密度，可以在短时间内充满整个灭火区域，形成均匀的灭火浓度。
其次，七氟丙烷具有较高的热稳定性和化学稳定性，可以在高温下释放灭火剂，有效地抑制火源的燃烧反应。
最后，七氟丙烷具有较好的电绝缘性能，可以在灭火过程中阻断火源与周围环境的电磁场，避免引发电器设备的二次事故。
七氟丙烷柜式气体灭火装置的工作过程如下：1. 火灾检测阶段：柜式气体灭火装置配备了火灾探测器，可以及时监测到火源的存在。
当探测器检测到火灾信号时，会向控制器发送信号。
2. 火灾确认阶段：控制器接收到火灾信号后，会进行火灾确认，确认火源的位置和规模。
同时，控制器还会启动声光报警装置，提醒人员撤离。
3. 灭火准备阶段：在确认火灾后，控制器会向七氟丙烷储存器发送信号，启动灭火准备工作。
七氟丙烷储存器通常位于灭火装置的底部，装有预先充装好的七氟丙烷。
4. 灭火阶段：当七氟丙烷储存器接收到控制器的信号后，会通过喷嘴将七氟丙烷释放到灭火区域。
七氟丙烷释放后，会迅速充满整个灭火区域，并形成均匀的灭火浓度。
在高温下，七氟丙烷会发生化学反应，释放出氟离子和自由基，与火源中的自由基进行反应，抑制火源的燃烧反应。
5. 延时排风阶段：在灭火完成后，控制器会启动延时排风装置。
延时排风装置会在一定时间内将灭火区域内的七氟丙烷排出，以确保灭火区域内的浓度下降到安全范围。
七氟丙烷柜式气体灭火装置具有快速、高效、无污染等优点。
它可以在短时间内完成灭火任务，有效地控制火势，保护重要设备和财产的安全。
同时，七氟丙烷作为一种环保型灭火剂，不会产生任何有害物质，对人体和环境无毒无害。
柜式七氟丙烷灭火装置参数介绍
柜式七氟丙烷灭火装置介绍一、柜式七氟丙烷灭火装置七氟丙烷是高效、无污渍、无腐蚀、绝缘性强的气体灭火剂，柜式灭火装置无需设专用的瓶组间，且设计、安装、使用、维护简便，适用于不宜安装管网的场所及单个的防护区，并可根据需要灵活安装，因此被广泛应用于电子计算机房、通讯机房、数据储存库、配电房、发电机房、图书档案馆及其它贵重设备室。
二、柜式七氟丙烷灭火装置主要性能参数：1、工作温度范围：0-50℃2、贮存压力：2.5Mpa3、最大工作压力：4.2Mpa4、泄压装置动作压力：5.6±0.28Mpa5、最大充装密度：950kg/m36、喷放时间：≤10s三、柜式七氟丙烷灭火装置的构成及工作原理：装置由气体灭火剂瓶组、管路、喷嘴、信号反馈部件、火灾探测器和控制器等组成(火灾探测器和控制器等报警联动控制部分的设备，可根据需方要求选购配备或由需方自行购买)。
柜式七氟丙烷灭火装置一般安装于保护区内，必要时，用地脚螺栓固定。
火灾探测器、控制器按设计要求安装到位。
当一个保护区采用多台灭火装置时，灭火装置应分布均匀，并应做到同时启动喷放。
柜式七氟丙烷灭火装置安装完毕后，装置即处于自动工作状态。
当保护区发生火灾，感温、感烟探测器等火灾探测器将火警信号输送到控制器，控制器输出信号完成相关设备联动，并发出声光报警，在延时10-30秒后(由控制器根据需要调整)，给出启动信号，打开灭火剂储瓶，喷出放药剂实施灭火。
在紧急情况下，火灾现场人员可按下控制器或保护区的手动按狃，实施灭火。
七氟丙烷灭火剂超过一定浓度对人体有害，当火警信号发出后，防护区内的人员应立即撤离防护区，灭火完毕后，对防护区进行通风换气后，放可进入。
四、柜式七氟丙烷灭火装置的规格型号及参数：五、柜式灭火装置适用范围：可根据灭火装置容积大小、充装的灭火剂类型、启动形式等进行不同类型的组合，以满足客户的不同需要，是轻便可移动式自动灭火的现代化消防设备适用于配电室、变压器室、仪器设备室、小型油库、计算机房、软件库、通讯机房、图书馆、档案文物资料室、贵重物品库等重点部位的消防保护。
柜式七氟丙烷(HFC-227ea)气体灭火装置产品说明书
ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。
七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。
在第一代的哈龙替代物中，七氟丙烷的综合性能最好。
本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。
3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。
●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
七氟丙烷气体灭火装置技术参数
七氟丙烷气体灭火装置技术参数七氟丙烷（HFC-227ea）作为一种环保、高效的气体灭火剂，广泛应用于各类灭火装置中。
以下是七氟丙烷气体灭火装置的一些技术参数。
1.储存系统：-储存容器：通常使用无缝钢瓶或复合材料（如碳纤维）瓶进行储存，瓶体内是液态七氟丙烷，通过高压气体驱动装置进行释放。
-储存压力：七氟丙烷的储存压力一般在25MPa至33MPa之间，具体压力取决于灭火装置设计要求。
2.灭火系统：-灭火剂浓度：七氟丙烷的有效灭火浓度为6-9%（体积分数）。
灭火系统中通过调节灭火剂的流量和灭火时间来控制达到适当的浓度。
-释放时间：灭火装置应具备快速释放的能力，以确保在火灾发生后迅速灭火。
一般来说，灭火时间通常在10秒至60秒之间。
-灭火区域：七氟丙烷可以灭火各类可燃物体，适用于设备房、机电设施、电子控制室、计算机房、图书资料室等多种场所。
3.设备要求：-压力容器：用于储存七氟丙烷的压力容器应有足够的强度和耐腐蚀性，确保安全储存和释放。
-阀门系统：灭火装置应配备高效可靠的阀门系统，以确保七氟丙烷的准确释放和控制流量。
-激发系统：通过激发装置，例如快速电磁阀等，对灭火装置进行快速、可靠的电气直接驱动，以控制七氟丙烷的释放时间和浓度。
4.操作及维护要求：-操作方式：七氟丙烷灭火系统通常配备了手动启动和自动启动两种方式。
手动启动可以由操作人员按下按钮或拉动开关进行控制，自动启动则通过火灾探测器等设备感知火灾，自动触发灭火装置。
-维护周期：七氟丙烷灭火系统需要定期维护，包括检查压力容器的强度和密封性、清洁阀门及其他装置、更换消耗部件等。
具体维护周期根据系统要求和使用环境的不同而定。
5.环保特性：-化学稳定性：七氟丙烷具有较好的化学稳定性，在常温下不易分解，不与其他物质反应产生有害气体。
-温室效应：七氟丙烷具有较低的温室气体潜能，对臭氧层破坏的潜能很低。
-人体安全性：七氟丙烷无色、无味，对人体无毒、不刺激，短时间接触也不会对人体造成严重影响。
七氟丙烷灭火装置组成的是
七氟丙烷灭火装置主要由**贮存瓶、容器阀、电磁驱动装置、连接管、信号反馈装置和喷头**等部件组成。
1. **贮存瓶**：用来储存七氟丙烷气体，通常设计为无管网柜式结构，方便安装和维护。
2. **容器阀**：控制贮存瓶中的七氟丙烷气体释放的关键组件。
3. **电磁驱动装置**：在接收到火灾信号后，触发容器阀开启，释放七氟丙烷气体。
4. **连接管**：用于连接各个部件，确保气体能从贮存瓶流向喷头。
5. **信号反馈装置**：包括烟感和温感探测器，用于探测火情并发送信号至控制系统。
6. **喷头**：负责将七氟丙烷气体均匀分布到保护区域，以达到快速灭火的效果。
此外，七氟丙烷灭火系统还可能包含**气体灭火控制器、声光报警器、警铃、放气指示灯、紧急启动按钮等辅助设备**。
这些设备共同工作，以确保在发生火情时能够迅速反应，有效地进行灭火操作，同时保障人员的安全疏散。
综上所述，七氟丙烷灭火装置是一种环保型的灭火系统，其使用的七氟丙烷药剂对大气臭氧层没有破坏，且具有清洁、低毒、电绝缘性好等优点，被认为是替代传统卤代烷灭火剂的理想选择。
柜式七氟丙烷(HFC-227ea)气体灭火装置
160
ZHG25—2×70
2×52.7
170
ZHG25—2×70
2×55.9
40
70
ZHG25—1×70
46.9
80
ZHG25—1×70
52.7
90
ZHG25—1×70
59
100
ZHG25—1×70
65.4
110
ZHG25—1×90
71.7
120
ZHG25—1×90
78
130
ZHG25—1×90
84.4
140
ZHG25—1×90
90.7
150
ZHG25—2×70
2×49.6
2×90
278
950×450×1900
注：1、单机最大保护容积是按 8%的设计浓度进行设计的，选用时应计算防护区
灭火剂设置用量。本公司也可根据用户的要求度身订做，为用户提供多
瓶组合的柜式装置。
2、ZHG（B）系列为报警灭火控制器安装在柜体上的产品。当几台柜式装置
联用时，只需要一套报警灭火控制器
6
柜式七氟丙烷气体灭火装置
研制的低泄高密阀， 能有效防止由于启动装置慢性泄漏引起的系统误喷，提高
了装置的可靠性。
● 柜式装置工作原理图见图 1
3
柜式七氟丙烷气体灭火装置
新纪元
防 护 区
报警控制器 灭火控制器
HFC-227ea HFC-227ea
1.紧急启停按钮 5 电气控制线路 9.集流管 13.机械应急启动把手 17.启动装置
本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计 算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置 联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间，或虽然有瓶 组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统 管网时，可使用本装置。 ● 对防护区的要求 1、防护区的最低环境温度不应低于 0℃.
七氟丙烷气体灭火装置技术参数
1、无管网灭火装置1.1介绍我企业生产GQQ型七氟丙烷无管网自动灭火系统是集气体灭火、火灾探测及自动控制等于一体箱式（柜式）自动灭火装置。
它是一个不安装管网、轻便可移动、自动监控火灾、自动报警、自动灭火现代化消防设备。
符合GB16670- 《柜式气体灭火装置性能要求和试验方法》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范要求，本系统装置设计优异、性能可靠，极其适适用于保护面积小于100m2，容积小于300m3，管网无法安装，维护困难保护对象火灾防护。
其GQQ型七氟丙烷无管网自动灭火系统示意图参见图4。
GQQ型七氟丙烷无管网灭火系统由箱式气体灭火装置和火灾探测器、气体灭火报警控制器等组成，也含有自动、电气手动和机械应急手动三种控制方法。
其中箱式气体灭火装置由箱体、储存瓶组、连接管、喷嘴等组成。
图4 无管网灭火装置部署示意图※关键技术参数：表1 无管网灭火装置关键技术参数产品型号GQQ70 GQQ90 GQQ120 GQQ150 GQQ180公称工作压力(MPa) 2.5 2.5 2.5 2.5 2.5最大工作压力(MPa) 4.2 4.2 4.2 4.2 4.2喷射时间(s) ≤10 ≤10 ≤10 ≤10 ≤10充装密度(Kg/m3 ) ≤1150 ≤1150 ≤1150 ≤1150 ≤1150储存容器容积(L) 70 90 120 150 150工作温度范围0℃~50℃0℃~50℃0℃~50℃0℃~50℃0℃~50℃喷嘴公称工作压力1.0 1.0 1.0 1.0 1.0 (MPa)单个喷嘴保护半径(m) ≤5 ≤5 ≤5 ≤5 ≤5喷嘴保护高度(m) 0.3—5 0.3—5 0.3—5 0.3—5 0.3—5系统灭火技术方法全淹没全淹没全淹没全淹没全淹没系统开启电源24V，1A 24V，1A 24V，1A 24V，1A 24V，1A安全泄放装置动作压(MPa) 5.6±0.28 5.6±0.28 5.6±0.28 5.6±0.28 5.6±0.28 外型尺寸(mm) 500×500×1500 500×500×1700 500×500×1900 550×550×1900 550×550×2150注：针对具体保护对象，本厂能为用户提供无管网装置多瓶组合，并依据用户要求进行定做，如对地板下、吊顶上火灾保护。
悬挂式七氟丙烷灭火装置介绍
悬挂式七氟丙烷灭火装置介绍
一、产品概述：
悬挂式气体灭火装置根据启动方式的不同可分为定温式、电爆式和电磁阀式三种，定温式悬挂气体灭火装置主要依靠阀门的定温玻璃球在火灾时受热彭胀使其破裂而将阀门打开喷放灭火剂。
七氟丙烷（HFC-227ea）是国际上认可并推广使用的洁净型哈龙替代灭火剂，具有灭火设计浓度低、灭火速度快、灭火后无污染等特点，可在常温下液化贮存；其主要以物理方式和部分化学方式灭火，具有气体灭火剂的优点，已在世界上许多国家和地区广泛使用；可用于经常有人员工作场所的防护。
二、结构特点：
定温型悬挂式灭火装置由灭火剂储存罐体、玻璃泡喷头、压力显示部件组成，可悬挂或固定于墙壁上，具有不占地、无电气连接、安装简便的特点。
火灾时可自动喷放灭火剂的一类灭火装置。
悬挂式气体灭火装置的阀门设计通径大，喷放时间短、灭火迅速。
由于没有管网，施工安装简单，减少工程投资；同是灭火装置安装在防护区上空或四周墙壁上，可不占用防护区地面空间。
电磁悬挂式灭火装置由灭火剂储存罐体、电磁驱动部件、喷头、压力显示部件、信号反馈部件组成，可悬挂或固定于墙壁上，与火灾探测部件、火灾警报器及灭火控制器组成一套自动灭火系统，具有不占地、安装简便的特点。
三、适用范围：
适用于配电室、变压器室、仪器设备室、小型油库、计算机房、软件库、通讯机房、档案文物资料室等小型防护区。
七氟丙烷灭火装置产品说明书(悬挂式感温型)
七氟丙烷灭火装置产品说明书(悬挂式感温型)1、概述1.1系统简介悬挂式感温型七氟丙烷灭火装置由灭火剂储瓶、容器阀（喷头、感温玻璃球与容器阀融合一体）、压力信号器、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。
1.2应用场所本装置主要适用于以下火灾：1）固体表面火灾；2）液体火灾；3）灭火前能切断气源的气体火灾；4）电气火灾；典型引用场所：主要适用于空间小的库房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
特别适用于狭小空间且无法安装消防水系统，作为水喷淋的完美替代品。
1.3灭火药剂本装置以七氟丙烷（HFC-227ea）作为灭火剂。
七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。
1.4安全警告1）七氟丙烷喷放时会产生冷凝汽雾，通过中断燃烧链进行灭火，灭火速度很快，如果在有人工作的场所使用，要求设置明显的警告告示牌，告示牌用语建议如下：防护区内告示牌：警告！听到现场警铃响，人员应立即撤出；2）除上述警告，其他安全措施应符合国家现行有关规定。
2、灭火装置结构图1.悬挂支架2.连接螺母3.灭火剂储瓶4.容器阀5.压力表6.感温元件3、启动方式本装置由感温玻璃球启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七氟丙烷气体灭火装置
柜式七氟丙烷气体灭火装置
施工方案
1.1系统简介
目前系统适宜安装无管网七氟丙烷自动灭火装置，该装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短，灭火速度快，该装置可配柜式灭火系统专用的单区气体控制盘（见GST单区气体控制盘安装使用说明书）。
启动方式为自动控制、手动电气控制和机械应急手动控制三种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。
柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。
图例：
3.母的右端螺纹底面基本重合，再将右端螺纹与容器阀出
口连接（手力拧紧）。
4.观察喷嘴安装管是否与柜体的喷嘴安装孔对正，如不对
正调节连接箍使之对正，同时注意连接箍上压力开关座
的方向，不得使压力开关座的方向朝正前或正后，调节
好后锁紧管路组件中的锁紧冒。
5.将喷嘴连接管做辅助密封处理（缠生料带或涂密封胶）
并将喷嘴安装。
6.微调灭火剂瓶组位置，使之靠在柜体后壁并居中。
7.安装抱箍及挂钩将瓶组固定。
8.扳手拧紧连接螺母。
9.将压力开关做辅助密封处理后安装到压力开关座上；并
将电磁驱动器安装在容器阀上，锁好柜门。
安装完毕。
1.3 系统调试
系统调试
待系统安装完毕后，即可对系统进行调试。
注意：
气体钢瓶电磁阀接入24 V电源即会启动，造成气体喷洒，因此调试过程中一定不要把电磁阀安装在钢瓶上，待系统完全调试正常、消防检测、验收合格后再连接。
控制盘在延时期间、延时启动之后以及检测到压力开关动作信号后均保持声光报警信号，直至复位，以此提醒现场人员。
系统正常连接后（除电磁阀外），进行全面系统调试。
1）延时启动功能调试
a)将紧急启动按钮按下，此时控制盘的“延时”指示灯亮、
声光讯响器动作；控制器“气体启动”动作。
等到延时时间结束，控制盘启动电磁阀，此时控制盘的“启动”指示灯常亮，电磁阀动作且保持时间应在5s左右（可以进行设置）。
如同一个区有多个电磁阀时，电磁阀应能同时动作，且误差不能大于5s。
ｂ）用导线将压力开关短接，此时控制盘的“喷洒”指示灯点亮，外接喷洒指示灯点亮；控制器报“气体启动”动作。
ｃ）系统重新启动后，将主备转换开关打到“备工作”，此时控制盘的“备用工作”指示灯点亮；控制器报“备用工作”动作，重复1—5次，功能应不变。
ｄ）利用控制器进行联动启动控制，控制盘的“延时”指示灯点亮、声光讯响器动。
2）立即启动功能调试
b)利用按下控制盘上的启动按键进行启动，此时控制盘的
“启动”指示灯常亮，电磁阀动作且能保持时间应在5s左右（可以进行设置）。
c)按下控制器上“气体启动”编码点所对应的手动消防启
动盘的按键后，此时控制盘的“启动”指示灯常亮，电磁阀动作且能保持时间应在5s左右（可以进行设置）。
3）故障显示和上报功能调试
a)将控制盘与紧急启动/停动按钮的任意连线断开，控制盘
“故障”指示灯点亮，控制器报“气体启动”故障。
b)将紧急启动/停动按钮3个接线端子（L1、G、L3）中的
任意2个端子用导线短接，控制盘“故障”指示灯点亮，控制器报“气体启动”故障。
c)将与电磁阀输入端用导线短接，控制盘“故障”、“输
出故障”指示灯点亮，控制器报“气体启动”故障。
d)将控制盘与压力开关的任意连线断开，控制盘“故障”
指示灯点亮，控制器报“气体启动”故障。
e)将控制盘与喷洒指示灯的任意连线断开，控制盘“故障”
指示灯点亮，控制器报“气体启动”故障。
f)喷洒指示灯的输入端用导线短接，控制盘“故障”指示
灯点亮，控制器报“气体启动”故障。
注意：在调试过程中应注意，一个终端模块只能启动一个电磁阀，若同时启动多个电磁阀，电磁阀虽能动作，但可能达不到到穿破钢瓶安全膜片所需的力。
解决方案：需增加继电器和备用电源来解决。
1.4注意事项
(1)灭火剂瓶在运输过程中，应轻装轻卸，防止碰撞、倒置，整
个装置应避免接近热.源，避免太阳光直接照射。
(2) 拆装过程中应避免碰伤表面而影响外观，无关人员不得乱动
本装置，以免发生意外。
(3) 柜式系统喷射灭火剂前，所有人员必须在延时期内撤离火情
现场，灭火完毕后，必须首先启动风机或打开通风，将废气排出后，工作人员方可进入现场。
(4) 更换新的膜片必须由我公司供应，不得随意用未经试验的膜
片代用。
(5) 在日常维护、保养或进行周期检查时应严格按照操作程序，
确保防止灭火剂误喷。
1.5培训：
组织甲方消防值班人员进行上岗前的培训工作，主要说明各个系统的设置位置、主要设备的工作原理、紧急情况的应对方案和主机柜的操作等常识.
1.6移交：
与甲方相关负责人进行工程的交接，请甲方签署工程验收交接单.
1.7系统维护保养：
a. 对防护分区环境的维护保养：
* 检查保护区必要的出入通道应通畅无阻；各种报警信号和安全标志应清洁、齐全并醒目易见；采光照明和事故照明应完好。
*检查烟感、温感探测器外表面应清洁、无灰尘和环境污染(例如轻质粉尘、漆等)，以保证其灵敏度；检查喷嘴孔口应无堵塞。
b.对灭火剂贮存容器的维护保养：
每年对灭火剂贮存容器进行称重或检查贮存压力，若低于允许值极限位置以下，必须予以重新灌装或替代。
c.对灭火控制盘的维护保养：
* 电源、指示灯的可靠程度检查；
* 灭火控制盘的启动试验的工作情况是否正常。
d.对系统的维护保养：
*检查电磁阀与控制阀的连接导线是否完好，端子有否松动或脱落。
* 从钢瓶上卸下电磁阀，检查其动作是否灵活。
* 卸下报警及控制系统与执行机构的连接装置，用模拟试验方法，检查自动控制、报警及延时功能的灵敏度和动作可靠性。
* 检查喷嘴与管道的连接有无松动、脱落
* 检查所有钢瓶外表有无腐蚀和镀层脱落现象。
* 卸下压力开关检查其动作是否准确灵活。
