浮筒式疏水阀

合集下载

疏水阀的结构形式与工作原理

疏水阀的结构形式与工作原理

疏水阀的结构形式与工作原理
疏水阀,也称为排水阀或放水阀,是用于排除管道或设备中的液体或凝结水的装置。

它的结构形式和工作原理会因具体类型和应用而有所不同。

以下是常见的疏水阀的结构形式和工作原理:
1. 浮球式疏水阀:这种疏水阀包括一个浮球和一个阀体。

当设备或管道中积累的液体增多时,浮球被推升,阀门开启,液体通过管道自动排出。

当液体排空后,浮球下降,阀门关闭。

2. 压力式疏水阀:这种疏水阀基于液体或蒸汽的压力变化来控制阀门的开启和关闭。

当设备或管道中积累液体或凝结水,压力上升,阀门打开,使液体排出。

当液体排空后,压力下降,阀门关闭。

3. 喷射式疏水阀:这种疏水阀使用高速喷射蒸汽或空气的力量来清除设备或管道中的液体或凝结水。

通过喷射嘴产生的崩蒸汽或高速空气形成的喷射流,将液体或凝结水带离设备或管道。

4. 膜片式疏水阀:这种疏水阀具有一个灵活的膜片,当膜片受到设备或管道中的液体或凝结水的压力作用时,膜片弯曲,阀门打开,允许液体排出。

当液体排空后,膜片恢复原状,阀门关闭。

这些只是一些常见的疏水阀的结构形式和工作原理示例,具体类型和工作原理可能会根据不同的应用需求和制造商的设计而有所差异。

在选择和安装疏水阀时,应根据具体的应用和系统要求,选择适当的疏水阀类型,并按照制造商的指导安装和维护。

浮球式疏水阀工作原理

浮球式疏水阀工作原理

浮球式疏水阀工作原理
浮球式疏水阀是一种常用于管道系统中的控制装置,用于排除过多的液体或蒸汽,以保持管道系统的正常运行。

它是一种自动控制装置,可根据液位的变化,自动打开或关闭流体通道。

浮球式疏水阀的工作原理如下:当管道中的液位升高时,浮球随之上升,浮球中的浮子被抬高,通过与阀门连接的杆或链传递给阀门关闭机构。

这样就会关闭阀门,防止液体或蒸汽进入管道系统。

相反,当管道中的液位下降时,浮球也随之下降,浮子的位置发生变化,打开机构使阀门打开,允许流体从系统中排出。

浮球式疏水阀采用了浮球测量液位的原理,通过浮球的升降来控制阀门的开关。

当液位升高时,浮球随之上升,通过机械结构使阀门关闭;当液位下降时,浮球也随之下降,打开阀门。

这种原理使得浮球式疏水阀能够自动控制液位,并及时调节流体的流动。

浮球式疏水阀结构简单,易于安装和维护,广泛应用于各种工业领域中的管道系统。

它能够有效地控制液位,排除过多的液体或蒸汽,保护管道系统的安全运行。

阀门的种类以及作用

阀门的种类以及作用

阀门的种类以及作用!阀门是水汽等流体管路上的开关装置阀门的种类1. 闸阀闸阀也叫闸板阀 , 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致 , 相互贴合 , 可阻止介质流过 , 并依靠顶模、弹簧或闸板的模形 , 来增强密封效果。

它在管路中主要起切断作用。

它的优点是 : 流体阻力小 , 启闭省劲 , 可以在介质双向流动的情况下使用 , 没有方向性 , 全开时密封面不易冲蚀 , 结构长度短 , 不仅适合做小阀门 , 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。

按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

2. 截止阀截止阀 , 也叫截门 , 是使用最广泛的一种阀门 , 它之所以广受欢迎 , 是由于开闭过程中密封面之间摩擦力小 , 比较耐用 , 开启高度不大 , 制造容易 , 维修方便 , 不仅适用于中低压 , 而且适用于高压。

它的闭合原理是 , 依靠阀杠压力 , 使阀瓣密封面与阀座密封面紧密贴合 , 阻止介质流通。

截止阀只许介质单向流动 , 安装时有方向性。

它的结构长度大于闸阀 , 同时流体阻力大 , 长期运行时 , 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀 , 顾名思义 , 它的关键性部件好似蝴蝶迎风 , 自由回旋。

蝶阀的阀瓣是圆盘 , 围绕阀座内的一个轴旋转 , 旋角的大小 , 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料 , 结构简单 , 开闭迅速 , 切断和节流都能用 , 流体阻力小 , 操作省力。

蝶阀 , 可以做成很大口径。

能够使用蝶阀的地方 , 最好不要使闸阀 , 因为蝶阀比闸阀经济 , 而且调节性好。

目前 , 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便 , 体积小 , 可以做成很大口径 ,密封可靠 , 结构简单 , 维修方便 , 密封面与球面常在闭合状态 , 不易被介质冲蚀 , 在各行业得到广泛的应用。

浮球式疏水阀

浮球式疏水阀

杠杆浮球式蒸汽疏水阀技术参数表:
产品型号 Product Type
15 SF- 20 WF
四、主要零件材料表:
主要零部件材料袋 阀体、阀盖 阀座、阀芯 浮球 控制架 热敏元件
材料 WCB、HT250 不锈钢
不锈钢 不锈钢 不锈钢 哈氏合金
五、杠杆浮球式蒸汽疏水阀技术参数表:
产品
连接
使用压
温度
外形尺寸(mm)
公称通径 DN(mm)
型号
方式
力(MPa)
(℃)
L
L1
H1
H2
W
SFT14-16
50
290
50
410
材料 碳钢 碳钢 不锈钢 不锈钢
15 150 195 103
H 195 200 225 245 250 290 300 380
20 150 195 103
D 95 105 115 115 135 145 160 160
CS11H-16C
25
32
150
270
195
250
103
108
零部件材料袋
阀体、阀盖
阀座、阀芯 浮球
控制架 热敏元件 杠杆浮球式蒸汽疏水阀技术参数表:
材料 WCB、HT250
不锈钢 不锈钢 不锈钢 不锈钢 哈氏合金
产品型号 Product Type
SFT14-16 SFT14-16
SFT44-16 (SFT43) (SFT46)
公称通径 Nominal diameter
SF-WF 杠杆浮球式蒸汽疏水阀用途及使用范围: 广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备,干燥机及各种大型热交换器等,特别适用于凝结水特大排量工作场和。

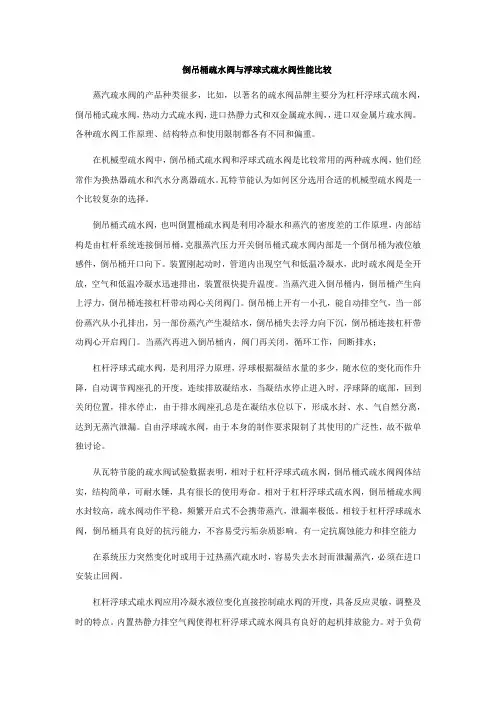

倒吊桶疏水阀与浮球式疏水阀性能比较

倒吊桶疏水阀与浮球式疏水阀性能比较

倒吊桶疏水阀与浮球式疏水阀性能比较蒸汽疏水阀的产品种类很多,比如,以著名的疏水阀品牌主要分为杠杆浮球式疏水阀,倒吊桶式疏水阀,热动力式疏水阀,进口热静力式和双金属疏水阀,,进口双金属片疏水阀。

各种疏水阀工作原理、结构特点和使用限制都各有不同和偏重。

在机械型疏水阀中,倒吊桶式疏水阀和浮球式疏水阀是比较常用的两种疏水阀,他们经常作为换热器疏水和汽水分离器疏水。

瓦特节能认为如何区分选用合适的机械型疏水阀是一个比较复杂的选择。

倒吊桶式疏水阀,也叫倒置桶疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。

装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。

当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。

倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。

当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水;杠杆浮球式疏水阀,是利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

自由浮球疏水阀,由于本身的制作要求限制了其使用的广泛性,故不做单独讨论。

从瓦特节能的疏水阀试验数据表明,相对于杠杆浮球式疏水阀,倒吊桶式疏水阀阀体结实,结构简单,可耐水锤,具有很长的使用寿命。

相对于杠杆浮球式疏水阀,倒吊桶疏水阀水封较高,疏水阀动作平稳,频繁开启式不会携带蒸汽,泄漏率极低。

相较于杠杆浮球疏水阀,倒吊桶具有良好的抗污能力,不容易受污垢杂质影响。

有一定抗腐蚀能力和排空能力在系统压力突然变化时或用于过热蒸汽疏水时,容易失去水封而泄漏蒸汽,必须在进口安装止回阀。

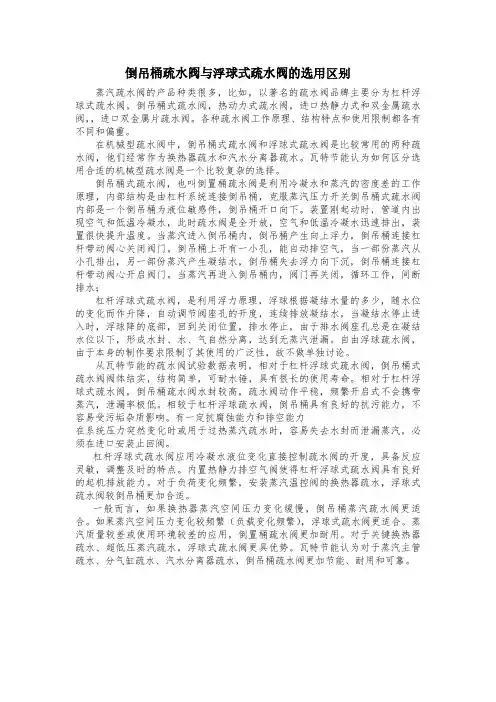

倒吊桶疏水阀与浮球式疏水阀选用区别和要求

倒吊桶疏水阀与浮球式疏水阀选用区别和要求

倒吊桶疏水阀与浮球式疏水阀的选用区别蒸汽疏水阀的产品种类很多,比如,以著名的疏水阀品牌主要分为杠杆浮球式疏水阀,倒吊桶式疏水阀,热动力式疏水阀,进口热静力式和双金属疏水阀,,进口双金属片疏水阀。

各种疏水阀工作原理、结构特点和使用限制都各有不同和偏重。

在机械型疏水阀中,倒吊桶式疏水阀和浮球式疏水阀是比较常用的两种疏水阀,他们经常作为换热器疏水和汽水分离器疏水。

瓦特节能认为如何区分选用合适的机械型疏水阀是一个比较复杂的选择。

倒吊桶式疏水阀,也叫倒置桶疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。

装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。

当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。

倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。

当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水;杠杆浮球式疏水阀,是利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

自由浮球疏水阀,由于本身的制作要求限制了其使用的广泛性,故不做单独讨论。

从瓦特节能的疏水阀试验数据表明,相对于杠杆浮球式疏水阀,倒吊桶式疏水阀阀体结实,结构简单,可耐水锤,具有很长的使用寿命。

相对于杠杆浮球式疏水阀,倒吊桶疏水阀水封较高,疏水阀动作平稳,频繁开启式不会携带蒸汽,泄漏率极低。

相较于杠杆浮球疏水阀,倒吊桶具有良好的抗污能力,不容易受污垢杂质影响。

有一定抗腐蚀能力和排空能力在系统压力突然变化时或用于过热蒸汽疏水时,容易失去水封而泄漏蒸汽,必须在进口安装止回阀。

CS41H-16C-25-40型自由浮球式蒸汽疏水阀-禹轩阀门

CS41H-16C-25-40型自由浮球式蒸汽疏水阀-禹轩阀门

CS41H-16C-25/40型自由浮球式蒸汽疏水阀产品说明CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀:法兰连接、浮球式结构形式,阀座密封面材料为Cr13 系不锈钢,公称压力PN16~PN40,阀体材料为铸铁(CS41H-16)、碳钢(CS41H-16C、CS41-25、CS41-40)的蒸汽疏水阀。

用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏。

工作原理:自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

产品特点:①能拓饱和凝结水,回执设备内不含有水先积聚,从而获得最高的加热效率。

②蒸汽压力变化时,不受影响,能连续工作性能稳定。

③漏汽变幻无常小,采用先进研磨工艺制造,浮球精度高,密封性能好。

④自动排空气性能好。

⑤寿命长,浮球的整个球面都可以做密封面,无集中磨损。

产品性能参数CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数型号PN工作压力/MPa适用温度/℃适用介质CS41H-1616 1.6≤200水、蒸汽CS41H-16C16 1.6≤425水、蒸汽CS41H-2525 2.5≤350水、蒸汽CS41H-4040 4.0≤425水、蒸汽产品零部件材料CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料型号阀体材料CS41H-16铸铁CS41H-16C碳钢CS41H-25碳钢CS41H-40碳钢产品外形及结构尺寸CS41H-16、CS41H-16(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)CS41H-16CS41H-16(Ⅱ)DN1520DN25D170200L310H127142H240h8090h178重量/kg 3.5 4.5重量/kg15返回页首⇑CS41H-16C CS41H-40(Ⅰ)、CS41H-16C CS41H-40(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)CS41H-16C CS41H-40(Ⅰ)CS41H-16C CS41H-40(Ⅱ)DN152025DN254050L230230230D320320320H220220220H295295295h150150150h210210210重量/kg1010.511重量/kg242526CS41H-16C CS41H-40(Ⅲ)、CS41H-16C CS41H-40(Ⅳ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)CS41H-16C CS41H-40(Ⅲ)CS41H-16C CS41H-40(Ⅳ)DN506580DN80100L430430430D580580H410410410H540540h290290290h390390重量/kg808386重量/kg130137产品排水量表(过冷度为6℃时的连续排量)CS41H-16 型自由浮球式蒸汽疏水阀排水量表(kg/h)工作压差/MPa0.050.10.20.50.8 1.2 1.6排水量CS41H-16160230300————110160250360———90130200280290——5080120180210260—405080140170210260CS41H-16Ⅱ(Φ120)140020002800————1000130018003100———8001000140025003500——6008001100200029003800—5006009001800260033003800CS41H-16C(Ⅰ、Ⅱ、Ⅲ、Ⅳ)型自由浮球式蒸汽疏水阀排水量表(kg/h)工作压差/MPa0.050.10.20.50.8 1.2 1.6排水量产品代号Ⅰ(Φ68)180210280450560620660产品代号Ⅱ(Φ120)5006009001800260033003800产品代号Ⅲ(Φ190)282042005080700085301020012100产品代号Ⅳ(Φ220)42006800850010270124001580018500CS41H-40(Ⅰ、Ⅱ、Ⅲ、Ⅳ)型自由浮球式蒸汽疏水阀排水量表(kg/h)工作压差/MPa0.030.5 1.2 1.6 2.0 2.4 3.0 3.6 4.0排水量产品代号Ⅰ(Φ68)100270380440480520580610630产品代号Ⅱ(Φ120)40011001620190021002280256027802900产品代号Ⅲ(Φ190)106027704250490054005920655070507300产品代号Ⅳ(Φ220)158041606430752084509000100001080011200文本仅供参考,感谢下载!。

浮球式疏水阀

浮球式疏水阀

浮球式疏水阀浮球式疏水阀是一种用于蒸汽系统中的重要设备,其主要功能是排除管道中的凝结水,以确保系统正常运行。

在蒸汽发电厂、炼油厂、化工厂等工业场所中,浮球式疏水阀广泛应用,对保障工业生产和节约能源起着至关重要的作用。

疏水阀的作用在蒸汽系统中运行一段时间后,管道内会产生大量的凝结水,如果不及时排出,凝结水就会积累在管道中,给系统的正常运行带来障碍。

疏水阀的作用就是排出管道中的凝结水,以保证系统能够正常运行。

疏水阀的作用类似于汉语中的“疏通”,疏导管道中的积水。

疏水阀将凝结水排出之后,管道中只剩下蒸汽,从而保证系统的正常运行。

疏水阀的工作原理浮球式疏水阀是一种比较常见的疏水阀,它由阀体、阀座、阀盖、活塞、浮球、弹簧、调整螺钉、连接板等组成。

疏水阀的工作原理是基于浮力原理的,浮球随着管道内的凝结水水位的变化而上下浮动,从而控制疏水阀的开闭,使凝结水得以排出管道。

当管道中出现凝结水时,凝结水会进入疏水阀,并在疏水阀内积聚,使浮球随之上升。

当浮球上升到一定位置时,浮球会带动活塞一起抬高,从而使阀门打开,凝结水得以流出。

如果疏水阀内已经排出了所有的凝结水,浮球就会下降,以阻止继续排放蒸汽。

疏水阀的弹簧是用来将活塞按照一定力度压紧的,这样可以保证阀门不会因为管道内的蒸汽压力而自动打开。

调整螺钉可以调整弹簧的紧度和松度,以满足不同系统的需求。

疏水阀的类型浮球式疏水阀是一种比较常见的疏水阀,但并不是唯一的疏水阀类型。

除了浮球式疏水阀之外,还有其他种类的疏水阀,如膜片式疏水阀、密封球式疏水阀等,使用各有优缺点。

不同的疏水阀类型可以根据实际需求进行选择。

膜片式疏水阀以其紧凑的结构、优异的导排水性能和可靠的自动控制能力在市场上备受青睐。

与浮球式疏水阀相比,膜片式疏水阀具有更好的耐腐蚀性、耐高温性和有效避免冷凝物回退性等质量优势。

疏水阀的维护疏水阀是蒸汽系统中的重要组成部分,必须定期进行维护保养,以确保其正常运行和安全性。

各种阀门的优缺点及图片

各种阀门的优缺点及图片

阀门价格目录蝶阀球阀闸阀止回阀截止阀气动阀调节阀平衡阀控制阀稳压阀安全阀排污阀减压阀疏水阀防火阀排气阀伸缩器补偿器电磁阀过滤阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

浮球式疏水阀和倒置桶式疏水阀的特点和使用限制

浮球式疏水阀和倒置桶式疏水阀的特点和使用限制

浮球式疏水阀和倒置桶式疏水阀的特点和使用限制
杭州瓦特节能工程有限公司技术部钟雨雨
机械型疏水阀是利用冷凝水和蒸汽的密度差工作的,冷凝水和蒸汽的密度差异较大,导致其产生的浮力也截然不同,机械型疏水阀就是利用浮球或浮筒感应蒸汽和冷凝水的浮力不同而工作的。

可见自由浮球式疏水阀、杠杆浮球式疏水阀和倒置桶蒸汽疏水阀都属于机械型疏水阀。

可见机械型蒸汽疏水阀设计基本原理是基于浮力,所以在蒸汽疏水阀的设计压力(最高使用压力)范围内,若压力(蒸汽压力)的变化或温度(蒸汽和凝结水的温差及凝结水的温度)的变动稍有偏差,其性能根本不会受到影。

这种类型的蒸汽疏水阀,其排放容量是根据蒸汽压力(动作压力)和阀门喉口面积(阀座有效面积)来决定的。

机械型疏水阀具备如下共同的特性和特点:
机械型疏水阀特别适用于大排量应用场合。

但是,由于要使用浮子机构,所以与其
他类型的蒸汽疏水阀相比,其外形要大,采用杠杆机构可以有效减小体积。

机械型疏水阀由于是依靠浮力使浮子上下移动,所以,阳体必须水平安装,但要求不是十分严格。

用时若超出蒸汽疏水阀的设计压力,疏水阀则不能打开,也就是不能排除凝结水
如果使用在过热蒸汽上,蒸汽水阀内部的凝结水可能二次蒸发,使浮子下沉,蒸汽容易泄漏,前端止回阀可消除部分过热影响。

在寒冷或冰冻地区,为防止蒸汽琉水阀内部的凝结水冻结,必须进行保温。

机械型疏水阀必须注意不要安装在有剧烈振动的部位。

任何机械型疏水阀在知道下锥形或弧形阀芯想阀座啮合结构很快会产生磨损。

当机械型疏水阀背压异常高时,也不会泄漏蒸汽,但这时凝结水的排放量必然降低。

阀门种类与用途

阀门种类与用途

阀门种类与用途1.闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2.截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3.蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4.球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5.旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

典型的疏水阀优点缺点

典型的疏水阀优点缺点

(1)热动力型 圆盘式疏水阀的结构,其上部为一变压室,当启动时,设备中冷空气及冷凝结水通过阀口排 出。

当凝结水温度接近饱和水蒸汽温度时,阀的 进出口之间形成大的压差,产生大量二次蒸汽,凝结水和二次蒸汽的混合物一方面以高速流过阀片下面,另一方面有一部分混合物流向变压室上 部,其流速显然比阀片下要慢得多。

从伯努利方程看到,阀片上的静压要比阀片下的静压大得多 ,即忽略次要因素后, P 下+1/2ρυ下2≈ P 上+1/2ρυ上2 由于υ下>>υ上,因此,P 上>>P 下,故阀片关闭。

从上面的分析知道,即使在疏水阀正常情况 下,为关闭阀门,必须有部分生蒸汽泄漏,才能 产生上述关闭阀门的压差。

另外,即使没有或很少有凝结水时,在变压室中的蒸汽,由于冷却原因,这部分蒸汽要相变成凝结水,导致变压室压力下降而又开启阀门,因而造成蒸汽泄漏。

故这种疏水阀,不管有没有凝结水,阀门一定会不断的开闭而造成生蒸汽较大泄漏。

还有,由于阀片在开启闭合动作时不断的受到冲击,阀片极易损坏。

再加上阀座由于易积杂质而造成关闭不严,有会导致生蒸汽泄漏。

我们还可以看到,热动力式的“排空”性比较差。

因为当阀内不凝性气体积凝于变压室上部而又无法排出时,会造成“气堵”,致使疏水阀无法动作。

这种情况下,即使用榔头敲打也无济于事。

综上所述,由于设计原理关系,这种热动力式疏水阀必然生蒸汽泄漏较大(>3%,经常是5~7%)。

尽管这种疏水阀由于生产成本低而只有30~40元/只,但由于泄漏、易损等原因,实际运行成本每年却要达3~4千元。

很多厂家也反映,该类阀使用寿命很短,甚至用了1~2天就损坏,管理上也极不方便。

所以实际上早在1984年,国家就将其列为淘汰产品。

遗憾的是,当前还有不少厂家只看到其价格便宜,还在继续使用。

这种状况,实在应该改变了。

(2)浮桶式疏水阀 其结构如图2所示浮桶式疏水阀工作原理较简单。

当凝结水流入阀腔到一定程度,若浮桶内水不多,则由浮力作用桶上浮,关闭阀门。

浮筒式疏水阀的工作原理

浮筒式疏水阀的工作原理

浮筒式疏水阀的工作原理浮筒式疏水阀是一种常用的工业设备,用于控制管道中的液体流动。

它的工作原理是利用浮筒的浮沉来调节阀门的开启和关闭,从而实现疏水的目的。

浮筒式疏水阀由阀体、浮筒和阀芯组成。

阀体通常由铜、铸铁或不锈钢等材料制成,具有良好的耐腐蚀性和耐高温性。

浮筒则是一个中空的圆柱体,通常由不锈钢制成,具有较大的浮力。

阀芯则是通过与浮筒连接的杆件,用于控制阀门的开启和关闭。

当管道中的液体压力增大时,阀体内的压力也会增大,使得阀芯向下移动,从而关闭阀门。

此时,浮筒受到液体的压力作用而下沉,不再产生浮力。

相反,当管道中的液体压力减小时,阀体内的压力也会减小,使得阀芯向上移动,从而打开阀门。

此时,浮筒受到液体的压力作用而浮起,产生浮力。

浮筒式疏水阀的工作原理可以通过以下步骤来描述:1. 初始状态:当管道中没有液体流动时,阀芯处于关闭状态,阀门完全关闭。

浮筒处于下沉状态,浮力为零。

2. 液体进入管道:当管道中的液体开始流动时,液体的压力逐渐增大。

阀体内的压力也随之增大,使得阀芯向下移动。

阀芯的下降导致阀门关闭,阻止液体继续流动。

同时,浮筒受到液体的压力作用而下沉,不再产生浮力。

3. 液体停止流动:当管道中的液体停止流动时,液体的压力开始减小。

阀体内的压力也随之减小,使得阀芯向上移动。

阀芯的上升导致阀门打开,允许液体重新流动。

同时,浮筒受到液体的压力作用而浮起,产生浮力。

4. 循环工作:浮筒式疏水阀可以根据液体流动的情况,自动开启和关闭阀门,实现疏水的目的。

它能够有效控制管道中的液体流量,避免管道过载和压力过大,保护设备的安全运行。

浮筒式疏水阀具有结构简单、使用方便、可靠性高等优点。

它广泛应用于石油、化工、电力、冶金等行业的管道系统中,用于控制和调节管道中的液体流量。

同时,它还可以与其他控制设备配合使用,实现更精确的流量控制和疏水效果。

浮筒式疏水阀通过浮筒的浮沉来实现阀门的开启和关闭,从而控制管道中的液体流动。

浮筒式疏水阀的工作原理

浮筒式疏水阀的工作原理

浮筒式疏水阀的工作原理浮筒式疏水阀是一种常见的控制设备,广泛应用于工业生产中的疏水系统中。

它的主要作用是排除疏水系统中的凝结水和过热水,以保证系统的正常运行。

那么,浮筒式疏水阀是如何工作的呢?让我们来了解一下浮筒式疏水阀的结构。

它主要由阀体、阀盖、浮子、阀座和调节螺钉等组成。

阀体和阀盖通常由铸铁或不锈钢制成,具有较好的耐腐蚀性和强度。

浮子是浮筒式疏水阀的核心部件,它的密度小于水,可以浮在水面上。

阀座是浮子的底座,用于控制水的流出。

调节螺钉用于调整阀门的开启程度。

浮筒式疏水阀的工作原理如下:当疏水系统中的凝结水或过热水进入浮筒式疏水阀时,由于浮子的浮力作用,浮子会随着水位的升高而上升。

当水位升至一定高度时,浮子将推动阀座上的阀门开启,使水通过阀门流出。

随着水位的下降,浮子也会下降,阀门逐渐关闭,停止水的流出。

浮筒式疏水阀的工作原理可以简单概括为:浮子浮在水面上,通过浮力控制阀门的开启和关闭。

当水位升高时,阀门打开,水流出;当水位下降时,阀门关闭,停止水的流出。

这种工作原理使得浮筒式疏水阀能够自动控制水位,保持系统的正常运行。

浮筒式疏水阀的工作原理具有以下几个特点:1. 自动控制:浮子根据水位的变化自动控制阀门的开启和关闭,无需外界干预。

这种自动控制的特点使得浮筒式疏水阀在疏水系统中可以起到稳定水位的作用。

2. 灵敏可靠:浮子对水位的变化非常敏感,能够及时地调节阀门的开启程度。

同时,浮子的浮力和阀座的设计也决定了阀门的密封性能,确保阀门的可靠关闭,避免水的泄漏。

3. 调节范围广:通过调节螺钉可以改变浮子的浮动高度,从而调节阀门的开启程度。

这使得浮筒式疏水阀能够适应不同水位的要求,具有较大的调节范围。

4. 适用广泛:浮筒式疏水阀适用于各种不同类型的疏水系统,如蒸汽管道、热水供暖系统等。

它能够有效地排除凝结水和过热水,保证系统的正常运行。

值得注意的是,浮筒式疏水阀在使用过程中需要定期维护和检查,以确保其正常的工作状态。

阀门分类及工作原理

阀门分类及工作原理

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

浮筒式疏水阀

浮筒式疏水阀

浮筒式疏⽔阀浮筒式疏⽔阀统计制度。

此外,中国还将推进结构调整,根据资源环境条件和区域特点,合理调整产业布局,按照循环经济要求对开发区和重化⼯业集中地区进⾏规划、建设和改造。

化⼯⾏业是中国国民经济发展的重要原材料产业,亦是资源密集型的⾼耗能、⾼污染产业,根据中国官⽅最近透露的信息,化⼯⾏业或将成为中国发展循环经济的“先锋”产业。

(完)今年前四个⽉中⼀、产品[双⾦属热静⼒疏⽔阀]的详细资料:产品名称:钟形浮⼦式双⾦属热静⼒疏⽔阀产品特点:本蒸汽蔬⽔阀在管路停⽌运⾏后可完全排除凝结⽔,防冻,抗⽔击、抗污及排污性能好,同时阀门出⼝端压⼒⾼于进⼝端时,阀门能⾃动关闭.可代替⽌回阀。

⼆、主要零件材料表:零件名称材料阀体碳钢阀盖碳钢阀座不锈负闾瓣不锈钢密封⽬球不锈钢双⾦属⽚不锈热⾦属弹簧不锈钢过滤器不锈钢三、主要性能规范:型号BNF1 BNF2⼯作压⼒(MPa) 0.01 0.3-0.8⼯作温度(℃)220 220最⼤排量(kg/h)2100 500-3000⼯作介质蒸汽、凝结⽔四、⼯洲牌双⾦属热静⼒疏⽔阀主要外形尺⼨与连接尺⼨:型号BMF1 BNF2 连接⽅式ZG1/2″ZG3/4″ZG1″ZG1/2″ZG3/4″ZG1″通径15 20 25 15 20 25外形尺⼨(mm)L 100 105 105 100 105 105 W 63 63 63 63 63 63重量0.8 0.9 0.9 0.8 0.9 0.9 五、⼯洲牌双⾦属热静⼒疏⽔阀主要外形尺⼨:型号981-3 981 980 连接尺⼨15.20.25 15.20.25 15.20.25Amm 100 100 100Bmm 190 190 190Cmm 127 127 127Dmm 100 100 100螺栓数量 6 6 6最⼤充许压⼒及温度1.7MPa232c1.7MPa232c1.7MPa232c最⼤⼯作压⼒ 1.7 1.7 1.7⼀、产品概述:⼯洲牌ZMQSY系列⽓动薄膜Y型疏⽔阀是本公司根据热电⼚设备疏⽔⽽专业开发设计⽣产的新⼀代蒸汽疏⽔阀,该产品接近直线的流通设计,减⼩流阻,⼆次节流原理,减少冲蚀,提⾼寿命。
