钢结构施工图识图
钢结构构造与识图—钢结构施工图的基本规定
(a)
(b)
(c)
(d)
图1-4 用于索引剖面详图的索引符号
索引符号与详图符号
3.零件的编号以直径为4-6mm(同一图样应保持一致)的细实线 圆表示, 其编号应从上到下、从左到右,先型钢、后钢板,用阿拉伯数字按顺序编写 (图1-5)。
图1-5 零件的编号 4.详图的位置和编号,应以详图符号表示.详图符号的圆应以直径为 14mm粗实线绘制,详图应按下列规定编号: (1) 详图与被索引的图样同在一张图纸内时,应在详图符号内注明详图 的编号(图1-6)。
四、图纸审查
1、图纸审核的主要内容 （1）设计文件是否齐全，设计文件包括设计图、施工图、图纸
说明和设计变更通知单； （2）构件的几何尺寸是否标注齐全； （3）相关构件的尺寸是否正确； （4）节点是否清楚，是否符合国家标准； （5）标题栏内构件的数量是否符合工程和总数量； （6）构件之间的连接形式是否合理； （7）加工符号、焊接符号是否齐全； （8）符合本单位的设备和技术条件考虑，能否满足图纸上的技
名称 基础梁 楼梯梁 次梁 悬臂梁 框架梁 墙梁
代号 JL TL CL XL KL QL
结构施工图识读基础
3、基本掌握钢结构的特点、构造组成，了解钢结构制造相关知识
钢结构具有区别于其他建筑结构的显著特点，其零件加工 和装配属于制造，在工程实践中要善于积累有关钢结构组成和 构造上的一些基本知识，有助于读懂钢结构施工图。
2、连接符号以折断线表示需连接的部位。两个被连接的图样必须用 相同的字母编号。
钢结构施工图识读
结构施工图的索引符号与详图符号
索引符号与详图符号
一、索引符号与详图符号
1.图样中的某一局部或构件,如需另见详图,应以索引符号索引(图1-3a)。 索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均 应以细实线绘制。索引符号应按下列规定编写：

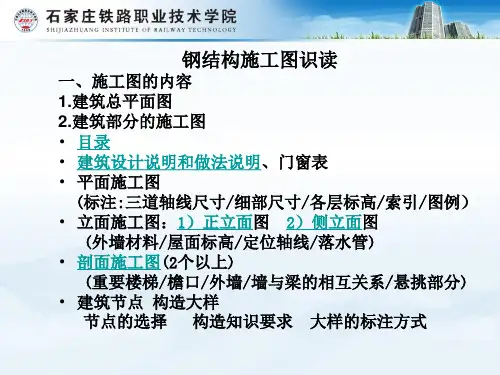

4钢结构施工图识读,钢梁详图识读解析
3.钢结构施工图 钢结构平面图、剖面图、详图 一套建筑施工图纸的排列顺序
二、钢结构施工图中图示符号的名称
1.索引标志
2.型钢的标注方法
3.常用构件代号（拼音第1个字母组合）《学看钢结构施工图》P15表1-6
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称 板 屋面板 空心板 槽形板 折板 密肋板 楼梯板 盖板或沟盖板 挡雨板或檐口板 吊车安全走道板 墙板 天沟板 梁 屋面梁 代号 B WB KB CB ZB MB TB GB YB DB QB TGB L WL 序号 15 16 17 18 19 20 21 22 23 24 25 26 27 28 名称 吊车梁 圈梁 过梁 连系梁 基础梁 楼梯梁 檩条 屋架 托架 天窗架 框架 刚架 支架 柱 代号 DL QL GL LL JL TL LT WJ TJ CJ KJ GJ ZJ Z 序号 29 30 31 32 33 34 35 36 37 38 39 40 41 42 名称 基础 设备基础 桩 柱间支撑 垂直支撑 水平支撑 梯 雨篷 阳台 梁垫 预埋件 天窗端壁 钢筋网 钢筋骨架 代号 J SJ ZH ZC CC SC T YP YT LD M TD W G
围焊缝：用圆圈表示，画在引出线的转折处，并标注尺寸。
在施工现场进行焊接：标注“现场焊缝”符号，涂黑的三角
形旗号，绘在引出线的转折处。
2.常用焊缝的标注方法
四、看图方法、步骤 1.看图方法：从上往下、从左往右、有外向里、由 大到小、由粗到细，图样与说明对照看，建施与 结施图结合看（相关联的地方） 2.看图步骤 目录、设计总说明、建筑总平面图，平、立、剖面 图 基础、钢结构、建筑、结合设施（包括各类详图） 钢结构工序要了解钢材、结构形式、节点做法、组 装放样、施工顺序等 对照建筑图与结构图查看有无矛盾，构造上能否施 工，能否交圈
钢结构施工图的识读PPT培训课件
跨度大、稳定性要求高
详细描述
桥梁的钢结构施工图需要特别关注结构的跨度和稳定性。在识读过程中，要了解各种桥梁形式的钢结 构设计特点，包括主梁、桥墩、桥塔等部分的设计。同时，需要掌握钢结构的防腐、防锈和防火等方 面的要求，以确保桥梁的安全性和耐久性。
THANKS
感谢观看
查看图纸的标注和符号
在识读钢结构施工图时，需要了解图 纸中的标注和符号，这些是理解施工 图的关键。
分析图纸的布局和结构
需要分析图纸的布局和结构，了解各 个部分之间的关系和连接方式。
检查图纸的细节和尺寸
在识读施工图时，需要注意图纸的细 节和尺寸，确保各个部分都符合要求 和标准。
施工图的识读技巧
理解图纸的逻辑关系
钢结构施工图的识 读ppt本知识 • 钢结构施工图的识读方法 • 钢结构施工图的细部解析 • 钢结构施工图的绘制与审核 • 钢结构施工图的应用与实践 • 钢结构施工图的案例分析
01
CATALOGUE
钢结构施工图的基本知识
钢结构施工图的定义与作用
总结词
了解定义与作用是识读钢结构施 工图的基础
连接详图解析
连接详图
连接标注
连接详图是展示钢结构中各个连接部 位构造和要求的图纸。
连接详图中的标注详细说明了连接部 位的连接方式、材料规格、焊缝要求 等信息，是施工人员准确理解和实施 施工的关键。
连接方式
钢结构中的连接方式有多种，包括焊 接、螺栓连接、铆钉连接等，每种连 接方式都有其特定的构造要求和受力 特性。
详细描述
钢结构施工图是用于指导钢结构 施工过程的图纸，它详细标明了 钢结构的形状、尺寸、连接方式 等，是施工过程中的重要依据。
钢结构施工图的组成与分类
识图课件
1、图线
在钢结构施工图中，为了表示不同的 意思，并分清图形的主次，必须采用不 同的线型和不同宽度的图纸来表示。 线型的分类 图纸上的线型根据用途不同，按表1.1选 用。
表1.1
2、尺寸线的标注
尺寸线在图上表示各部位的实际尺寸，它由尺寸线、 尺寸界线、尺寸起止点（短斜线或圆黑点）组成。尺 寸单位除标高以m为单位外，其余尺寸均以mm为单位， 且尺寸标注时不再书写单位。尺寸大小的数字应填写 在尺寸线上方的中间位置。 尺寸线示意图如下所示：
当构件较长，且沿长度方向形状相同时， 可用折断符号断开，省略绘制。
折断符号
若构件B与构件A只有某一端不相同，则 可在构件A图形（图a）上一确定位置加 连接符号（旗号），再将构件B中与构件 A不同的部位以连接符号为基线绘制出来， 即为构件B(图b）。
图a
图b
（5）索引符号
索引标志时表示图上该部分另有详图的意思， 用圆圈表示。索引标志的不同表示方法有以下 几种： ①所索引的详图，如在本张图纸上，其表示方 法见图1 ②所索引的详图，如不在本张图纸上，其表示 方法见图2 ③所索引的详图，如采用标准详图，则其表示 方法见图3
左边的1、3轴图形是用于 两个轴线时；中间的1、3 6等的图形是用于三个或三 个以上轴线时；右边的1～18 轴图形是用于三个以上连续 编号的轴线时。
5、自然投影
首先介绍视图的概念 视图就是人从不同的位置所看到的一个物体在投 影平面上投影后所绘成的图纸，一般分为上视图，前、 后、侧视图和剖面图。 （1）上视图（平面图）：即人在这个物体的上部往下 看，物体在下面投影平面上所投影出来的形象。 （2）前、后、侧视图（立面图）：是人在物体的前、 后、侧面看到的这个物体的形象。 （3）剖视图：这是人们假想一个平面把物体某处剖切 开后，移走一部分，人站在未移走的那部分物体剖切 面前所看到的物体在剖切平面上的投影的形象。 物体的投影就是一个物体在各个投影面形成的视图。

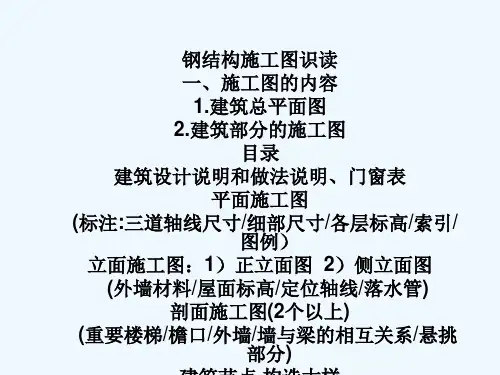

钢结构施工图识读钢梁详图识读
3.读图注意事项 掌握投影原理并熟悉房屋建筑的基本构造 记住常用的图例符号 从粗到细，从大到小 有联系地、综合看图 结合实际看图
钢梁详图识读
作业 识图练习 钢梁模型分组制作，学生讲解准备
图2.22 缀板的标注方法
图2.23 非焊接节点板尺寸的标注方法
三、钢结构中使用的有关图例 1.螺栓等的标注方法
2.焊缝符号
324-2008焊缝符号表示法 1.焊缝符号的表示
(1)焊缝的引出线：箭头和两条基准线，一实线，一虚线。 (2) 虚线可画在实线的上侧或下侧
(3)焊缝处在箭头侧，基本符号标注在基准线的实线侧； 焊缝处在非箭头侧，基本符号标注在基准线的虚线侧
3.钢结构施工图 钢结构平面图、剖面图、详图 一套建筑施工图纸的排列顺序
二、钢结构施工图中图示符号的名称 1.索引标志
2.型钢的标注方法
3.常用构件代号（拼音第1个字母组合）《学看钢结构施
序号 工图》名 称P15表1代-号6 序号 名 称 代号 序号
名称
代号
1
板
B
15 吊车梁
2
屋面板
16 圈 梁
3
空心板
17 过 梁
4
槽形板
18 连系梁
5
折板
19 基础梁
6
密肋板
20 楼梯梁
29
基础
J
Байду номын сангаас
30
设备基础
31
桩
32
柱间支撑
33
垂直支撑
34
水平支撑
7
楼梯板
21 檩 条
35
梯
T
8
盖板或沟盖板
22 屋 架
36
钢结构图纸基本识图
钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
钢结构识图
6、焊缝符号
（1）焊缝基本符号（常用）：表示焊缝横截面形状的符号
序号
名称
1 卷边焊缝
2 I形焊缝
3 V形焊缝 4 单边V形焊缝 5 带钝边V形焊缝
带钝边单边V形焊缝
6 角焊缝
示意图
符号
7 塞焊缝或槽焊缝
(2)辅助符号：表示焊缝表面形状特征的符号
序号
名称
1 平面符号
2 凹面符号
示意图
符号
说明 焊缝表面齐平 （一般通过加工）
五、总结
在进行钢结构施工时，看图一定要仔细，图纸表达不清或矛盾时，要 多问多求证，不能自己猜。要重视重视“设计总说明”，注意钢材材 质，焊缝的质量等级和范围等要求 以及制作、检验标准等。
注意： ▪
▪ ▪
▪
▪
▪
柱的各种尺寸中以标高、楼层分界线、总外包轮廓尺寸最重要， 此处出错的后果最严重，即此处应为设计和制作的基准线（W.P. A.P. C.P.）。 牛腿高，加劲板、螺栓孔等次尺寸从基准线引出，无论图面表达 是否是封闭尺寸，在制作、检验中都应该从基准线引出。 梁的轴线及柱宽等尺寸主要是图纸校对使用，对装配而言，所有 具体的二级尺寸和三级尺寸都是和螺栓发生关系的，即螺栓孔才 是梁板件装配、检验的基准线（A.P. C.P.）。 小板图、牛腿图中的外轮廓尺寸是封闭尺寸，是指导下料用的， 而孔尺寸都是从顶部或装配连接边引出的非封闭尺寸，顶部和装 配连接边是A.P C.P.。 小板图中的标注方式和构件图上的该板的标注方式不同，是因为 小板图是给下料制作用的，而构件图上的标注主要是指导装配和 检验的。 合理的标注方式对制作是有指导意义的，但由于详图人员并无多 少实际制作经验，因此不能过分依赖图纸标注的提醒意义，而作 为装配、检验人员如遇到全封闭标注的图纸，要学会甄别其中的 基准线。
钢结构施工图识图
钢结构施工图识图钢结构施工图识图1. 引言钢结构施工图是指对钢结构工程进行详细设计的图纸和文件，为施工人员提供了具体的构造、尺寸、工艺要求等信息。
本文档旨在提供一个钢结构施工图识图的范本，以供参考使用。
2. 施工图的基本要素钢结构施工图包含了以下基本要素：2.1 结构图结构图是指钢结构在平面上的布置图，包括主体结构和次要结构等。
主体结构主要包括柱、梁、框架等；次要结构主要包括楼板、楼梯、扶手等。
2.2 标尺、坐标和尺寸施工图上标注了标尺、坐标和尺寸信息，以便施工人员准确地进行建造。
标尺用于测量长度，坐标用于确定构件位置，而尺寸则规定了构件的具体尺寸。
2.3 文字说明施工图上的文字说明包括工艺要求、施工顺序、施工方法等，旨在指导施工人员按照规定进行施工。
3. 钢结构施工图识图步骤识图是阅读和理解钢结构施工图的过程，其具体步骤如下：3.1 熟悉图纸格式和基本符号首先，需要熟悉钢结构施工图的格式和常见的符号，例如标示位置、尺寸、材料等的图例。
熟悉这些基本符号，有助于正确理解图纸内容。
3.2 了解主体结构和次要结构主体结构是钢结构的主要构件，包括柱、梁、框架等。
次要结构则是主体结构的补充部份，包括楼板、楼梯、扶手等。
了解主体结构和次要结构的功能和布置，有助于理解整个钢结构的构造。
3.3 分析构件尺寸和位置通过子细分析图纸上标注的尺寸和位置信息，可以了解各个构件之间的关系和连接方式。
这有助于施工人员准确地布置和连接构件。
3.4 研究工艺要求和施工顺序施工图上的文字说明包含了工艺要求和施工顺序等信息。
子细研究这些文字说明，有助于施工人员按照规定的顺序和要求进行施工，确保工程的质量和安全。
4. 扩展内容4.1 本文档所涉及附件如下：- 钢结构施工图范本示例图纸- 钢结构施工图常见符号图例- 钢结构施工图识图实例分析4.2 本文档所涉及的法律名词及注释：- 施工图：包括构造、尺寸、工艺要求等详细信息的图纸和文件。
钢结构工程施工图的识读方法
钢结构工程施工图的识读方法一、施工图的分类与编排顺序1.施工图的分类一套完整的施工图按各专业内容不同，包括以下几方面内容：（1）图纸目录。
说明各专业图纸的名称、张数和图号顺序，其目的是为了便于找图纸。
（2）设计说明。
主要说明工程概况和设计依据。
包括建筑面积、工程造价，有关的地质、水文、气象资料，建筑标准、荷载等级、抗震要求，采暖通风及照明要求，主要施工技术和材料使用等。
（3）建筑施工图（简称建施）。
它的基本图纸包括总平面图，建筑平、立、剖面图等；它的建筑详图包括墙身剖面图、浴厕详图、楼梯详图、门窗详图及门窗表，以及各种装修、构造做法、说明等。
在建筑施工图的标题栏内均注写建施××号，可供查阅。
（4）结构施工图（简称结施）。
它的基本图纸包括：基础平面图、屋顶结构平面图、楼层结构平面图、楼梯结构详图等；它的结构详图有：基础详图，梁、板、柱等构件详图及节点详图等。
在结构施工图的标题内均注写结施××号，可供查阅。
（5）设别施工图（简称设施）。
设备施工图包括三部分专业图纸：1给排水施工图。
主要表达给水排水管道的不知何设备安装。
图纸包括平面图、系统图、详图等。
2采暖通风施工图。
主要表达供暖通风的布置和设备的安装。
图纸包括平面图、系统图、安装详图等。
3电气施工图。
主要表达电气线路布置和接线原理图。
图纸包括平面图、系统图、接线原理图以及详图等。
在这些图纸的标题栏内分别注写水施××号，暖施××号，电施××号，以便查阅。
2.施工图的编排顺序《房屋建筑制图统一标准》（GB/T50001-2001）对工程施工图的编排顺序做了如下规定，“工程图纸应按照专业顺序编排。
一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……各专业的图纸，应该按图纸内容的主次关系，逻辑关系，有序排列。
”二、建筑施工图的识读1.总平面图的识读将拟建工程四周一定范围内的拟建、新建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出来的图样，称为总平面图。
项目2 钢结构识图
钢结构工程施工 2.1.7尺寸标注及标高 图中标注的尺寸，除标高以米为单位外，其余均以毫米 为单位。 图2-15 尺寸组成 图2-16 标高符号
钢结构工程施工
图2-17 总平面图室外地坪标高符号
图2-18 标高的指向
图2-19 同一位置注写多个标高数字
钢结构工程施工
子项2.2 常用型钢的标注方法
子项2.3 螺栓及螺栓孔的表示方法
螺栓规格一律以公称直径标注，如以直径20mm为例，图 面标注为M20，其孔径应标为：d=21.5mm 。螺栓、孔、 电焊铆钉的表示方法应符合表2-5中的规定。
钢结构工程施工
子项2.4 焊缝符号及标注
焊缝一般应按GB/T 324-2008《焊缝符号表示法》和 GB/T50105-2010《建筑结构制图标准》的规定，采用焊缝 符号在钢结构施工图中标注。 2.4.1焊缝符号表示法 在技术图样或文件上需要表示焊缝或接头时，推荐采用 焊缝符号。必要时，也可采用一般的技术制图方法表示。 焊缝符号应清晰表述所要说明的信息，不使图样增加更 多的注解。
有关规定采用。
钢结构工程施工
2.1.1图纸幅面 钢结构施工图的图纸幅面常用A0（841×1189mm）、A1 （594×841mm）、A2（420×594mm）、A3(297×420mm)、 A4(210×297mm)，必要时可采用1.5A1,在一套图纸中应尽 量采用一种规格的幅面，不宜多于两种幅面（图纸目录用 A4除外）。 2.1.2图线 绘制施工图时，应根据不同用途，按表2-1、2-2所示选用 图线宽度和图线，且图形中保持相对的粗细关系。
钢结构工程施工
2、基本符号和指引线的位置规定 （1）基本要求 在焊缝符号中，基本符号和指引线为基本要素。焊缝的准确 位置通常由基本符号和指引线之间的相对位置决定，具体 位置包括： ——箭头线的位置； ——基准线的位置； ——基本符号的位置。 （2）指引线 指引线由箭头线和基准线(实线和虚线)组成，见图2-20。
(完整版)钢结构识图大全
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
钢结构施工识图图.pptx
第5页/共25页
任务一：钢结构的基本知识
三、焊缝的种类及表示方法
（a）对称接头
（b）T形接头
（c）角接接头
（d）搭接接头
第6页/共25页
三、焊缝的种类及表示方法
第7页/共25页
三、焊缝的种类及表示方法
第8页/共25页
三、焊缝的种类及表示方法
第9页/共25页
屋架上弦、下弦平面图
屋架立面、侧面图 屋架材料表 屋架零件详图
第11页/共25页
屋架立 面图
零件详图
屋架几何尺 寸及内力图
上弦 平面 图
侧面 图
下弦平面 图
第12页/共25页
材料表
任务二 钢屋架施工图的组成及识读
节点杆件由两个角钢组成， 分别依靠两条侧焊缝连接 在节点板上
第13页/共25页
任务二 钢屋架施工图的组成及识读
三、焊缝的种类及表示方法
肢背焊缝长度
每条角焊缝的尺寸都包括焊脚尺寸
lw1
和焊缝长度两个部分。
N
b
焊缝厚度
hf
lw2
肢尖焊缝长度
肢背
hf 普通式
第10页/共25页
肢尖
任务二 钢屋架施工图的组成及识读
钢屋架施工图是进行钢屋架施工的依据
屋架几何尺寸及内力图
▪ 读图原则： 先整体后局部 立面、平面、 侧面对照看 构件序号和材 料表对照看
任务一：钢结构的基本知识
一、什么叫钢结构？
钢结构主要指由钢板、 热轧型钢、薄壁型钢、 钢管等构件组合而成的 结构。
第2页/共25页
任务一：钢结构的基本知识
二、型钢的种类及表示方法
