钢筋机械连接接头有哪些类型
钢筋接头验收标准

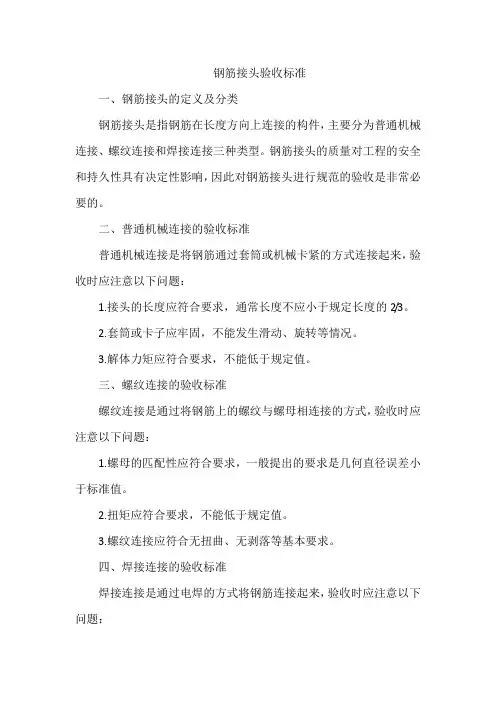

钢筋接头验收标准
一、钢筋接头的定义及分类
钢筋接头是指钢筋在长度方向上连接的构件，主要分为普通机械连接、螺纹连接和焊接连接三种类型。
钢筋接头的质量对工程的安全和持久性具有决定性影响，因此对钢筋接头进行规范的验收是非常必要的。
二、普通机械连接的验收标准
普通机械连接是将钢筋通过套筒或机械卡紧的方式连接起来，验收时应注意以下问题：
1.接头的长度应符合要求，通常长度不应小于规定长度的2/3。
2.套筒或卡子应牢固，不能发生滑动、旋转等情况。
3.解体力矩应符合要求，不能低于规定值。
三、螺纹连接的验收标准
螺纹连接是通过将钢筋上的螺纹与螺母相连接的方式，验收时应注意以下问题：
1.螺母的匹配性应符合要求，一般提出的要求是几何直径误差小于标准值。
2.扭矩应符合要求，不能低于规定值。
3.螺纹连接应符合无扭曲、无剥落等基本要求。
四、焊接连接的验收标准
焊接连接是通过电焊的方式将钢筋连接起来，验收时应注意以下问题：
1.焊缝的质量应符合要求，通常要求外观光洁、缺陷少等。
2.焊接机型和电流应符合要求，以确保焊接质量。
3.焊缝的长度、位置、尺寸等应符合要求。
五、加强钢筋接头验收的必要性
钢筋接头的质量问题是会给工程可靠性和持久性带来影响，因此加强钢筋接头验收是十分必要的。
加强验收的方式包括：
1.严格按照规范验收标准进行验收，确保接头的质量符合要求。
2.在接头质量问题出现后，采取及时整改措施。
3.加强施工过程管理，确保钢筋连接操作的科学性和规范性。
钢筋机械连接一般规定
钢筋机械连接一般规定钢筋机械连接方法分类及适用范围，见表9-56。
钢筋机械连接接头的设计、应用与验收应符合行业标准《钢筋机械连接通用技术规程》（JGJ 107-96）和各种机械连接接头技术规程的规定。
钢筋机械连接方法分类及适用范围表9-56机械连接方法适用范围钢筋级别钢筋直径（mm）钢筋套筒挤压连接HRB335、HRB400RRB40016~4016~40钢筋锥螺纹套筒连接HRB335、HRB400RRB40016~4016~40钢筋徽粗直螺纹套筒连接HRB335、HRB400 16~40钢筋滚压直螺纹套筒连接直接滚压HRB335、HRB40016~40 挤肋滚压16~40 剥肋滚压16~50钢筋机械连接接头，应根据静力单向拉伸性能以及高应力和大变形条件下反复拉、压性能的差异，分为下列三个性能等级。
A级：接头抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。
B级：接头抗拉强度达到或超过母材屈服强度标准值的1.35倍，具有一定的延性及反复拉压性能。
C级：接头仅承受压力。
A、B、C级的接头性能，应符合表9-57的规定。
钢筋机械接头性能检验指标表9-57钢筋机械连接（JGJ 107-96）的符号意义如下：对直接承受动力荷载的结构，其接头应满足设计要求的抗疲劳性能。
当无专门要求时，对连接HRB335（HRB400）级钢筋的接头，其疲劳性能应能经受应力幅为100N/mm2，上限应力为180（190）N/mm2的200万次循环加载。
1998年对JGJ 107-96规程进行局部修订。
主要修订内容有2项：①增加了SA级，其强度指标为或1.15f tk；②取消了原割线模量指标，改用接头试件加载至0.6f yk后，残余变形小于0.1mm。
接头性能等级的选定，应符合下列规定：（1）混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用A级接头；（2）混凝土结构中钢筋受力小或对接头延性要求不高的部位，可采用B级接头；（3）非抗震设防和不承受动力荷载的混凝土结构中钢筋只承受压力的部位，可采用C级接头。
钢筋机械连接通用规范
钢筋机械连接通用技术规程JGJ107-2003J257-200 collected by supnow1 总 则1.0.1 为在混凝土结构中使用钢筋机械连接，做到技术先进、安全适用、经济合理、确保质量，制定本规程。
1.0.2 本规程适用于房屋与一般构筑物中受力钢筋机械连接接头（以下简称接头）的设计、应用与验收。
各类钢筋机械连接接头均应遵守本规程的规定。
1.0.3 用于机械连接的钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499及《钢筋混凝土用余热处理钢筋》GB 13014的规定。
执行本规程时，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2.1 术 语2.1.1 钢筋机械连接 rebar mechanical splicing通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
2.1.2 接头抗拉强度 tensile strength of splicing接头试件在拉伸试验过程中所达到的最大拉应力值。
2.1.3 接头残余变形 residual deformation of splicing接头试件按规定的加载制度加载并卸载后，在规定标距内所测得的变形。
2.1.4 接头试件总伸长率 elongation rate of splicing sample接头试件在最大力下在规定标距内测得的总伸长率。
2.1.5 接头非弹性变形 Inelastic deformaiion of splicing接头试件按规定加载制度第3次加载至0.6倍钢筋屈服强度标准值时，在规定标距内测得的伸长值减去同标距内钢筋理论弹性伸长值的变形值。
2.1.6 接头长度 length of splicing接头连接件长度加连接件两端钢筋横截面变化区段的长度。
2.2 符 号yk f ——钢筋屈服强度标准值。
collected by supnow ——钢筋抗拉强度标准值，与现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499中的钢筋抗拉强度值相当。
钢筋套筒连接规范-套筒接头规范

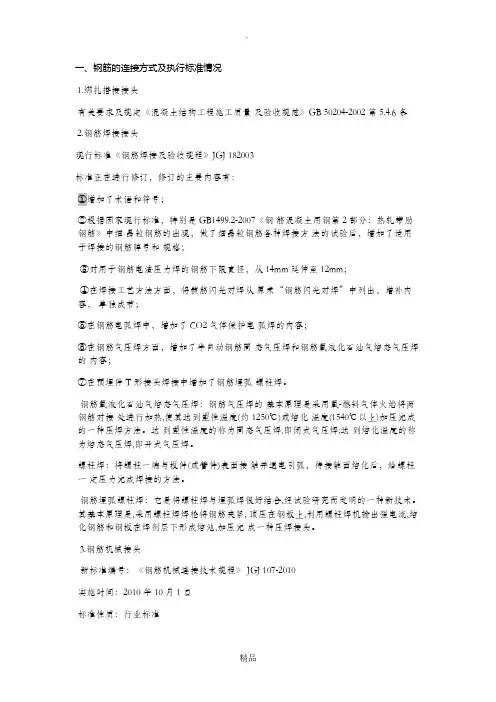

一、钢筋的连接方式及执行标准情况1.绑扎搭接接头有关要求及规定《混凝土结构工程施工质量及验收规范》GB 50204-2002第5.4.6条2.钢筋焊接接头现行标准《钢筋焊接及验收规程》JGJ 182003标准正在进行修订，修订的主要内容有：①增加了术语和符号；②根据国家现行标准，特别是GB1499.2-2007《钢筋混凝土用钢第 2 部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；③对用于钢筋电渣压力焊的钢筋下限直径，从 14mm 延伸至12mm；④在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；⑤在钢筋电弧焊中，增加了CO2气体保护电弧焊的内容；⑥在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；⑦在预埋件T 形接头焊接中增加了钢筋埋弧螺柱焊。
钢筋氧液化石油气熔态气压焊：钢筋气压焊的基本原理是采用氧-燃料气体火焰将两钢筋对接处进行加热,使其达到塑性温度(约1250℃)或熔化温度(1540℃以上)加压完成的一种压焊方法。
达到塑性温度的称为固态气压焊,即闭式气压焊;达到熔化温度的称为熔态气压焊,即开式气压焊。
螺柱焊：将螺柱一端与板件(或管件)表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
钢筋埋弧螺柱焊：它是将螺柱焊与埋弧焊很好结合,经试验研究而发明的一种新技术。
其基本原理是,采用螺柱焊焊枪将钢筋夹紧, 顶压在钢板上,利用螺柱焊机输出强电流,熔化钢筋和钢板在焊剂层下形成熔池,加压完成一种压焊接头。
3.钢筋机械接头新标准编号：《钢筋机械连接技术规程》 JGJ 107-2010实施时间：2010年10月1日标准性质：行业标准本规程修订的主要技术内容是：1．是在《钢筋机械连接通用技术规程》 JGJ107-2003的基础上修订的，将原行业标准《带肋钢筋套筒挤压连接技术规程》JGJ 108 96、《钢筋锥螺纹接头技术规程》JGJ 109 - 96 中有关接头的加工与安装等专门要求纳入本规程，同时纳入了镦粗直螺纹钢筋接头和滚轧直螺纹钢筋接头的现场加工和安装要求；2．修改了不同等级钢筋机械接头的性能要求及其应用范围；3．用残余变形代替非弹性变形作为接头的变形性能指标；4．补充了型式检验报告的时效规定和型式检验中对接头试件的制作要求；5．现场工艺检验中增加了测定接头残余变形的要求，修改了抗拉强度检验的合格标准；6．增加了型式检验与现场检验试验方法的耍求；7．修改了接头疲劳性能相关要求。
钢筋机械连接通用规范
钢筋机械连接通用技术规程JGJ107-2003J257-200 collected by supnow1 总 则1.0.1 为在混凝土结构中使用钢筋机械连接，做到技术先进、安全适用、经济合理、确保质量，制定本规程。
1.0.2 本规程适用于房屋与一般构筑物中受力钢筋机械连接接头（以下简称接头）的设计、应用与验收。
各类钢筋机械连接接头均应遵守本规程的规定。
1.0.3 用于机械连接的钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499及《钢筋混凝土用余热处理钢筋》GB 13014的规定。
执行本规程时，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2.1 术 语2.1.1 钢筋机械连接 rebar mechanical splicing通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
2.1.2 接头抗拉强度 tensile strength of splicing接头试件在拉伸试验过程中所达到的最大拉应力值。
2.1.3 接头残余变形 residual deformation of splicing接头试件按规定的加载制度加载并卸载后，在规定标距内所测得的变形。
2.1.4 接头试件总伸长率 elongation rate of splicing sample接头试件在最大力下在规定标距内测得的总伸长率。
2.1.5 接头非弹性变形 Inelastic deformaiion of splicing接头试件按规定加载制度第3次加载至0.6倍钢筋屈服强度标准值时，在规定标距内测得的伸长值减去同标距内钢筋理论弹性伸长值的变形值。
2.1.6 接头长度 length of splicing接头连接件长度加连接件两端钢筋横截面变化区段的长度。
2.2 符 号yk f ——钢筋屈服强度标准值。
collected by supnow ——钢筋抗拉强度标准值，与现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499中的钢筋抗拉强度值相当。
钢筋机械连接的种类
钢筋机械连接的种类
钢筋机械连接的种类如下：
一、套筒揉捏衔接接头：
1、经过揉捏力使衔接件钢套筒塑性变形与带肋钢筋严密咬合构成的接头。
有两种方法，径向揉捏衔接和轴向揉捏衔接。
因为轴向揉捏衔接现场施工不便利及接头质量不行安稳，没有得到推行;而径向揉捏衔接技能，衔接接头得到了大面积推行运用。
2、如今工程中运用的套筒揉捏衔接接头，都是径向揉捏衔接。
因为其优秀的质量，套筒揉捏衔接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。
二、锥螺纹衔接接头：
1、经过钢筋端头特制的锥形螺纹和衔接件锥形螺纹咬合构成的接头。
锥螺纹衔接技能的诞生克服了套筒揉捏衔接技能存在的缺乏。
锥螺纹丝头完全是提早预制，现场衔接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。
2、因为锥螺纹衔接技能具有施工速度快、接头成本低的特色，自二十世纪90年代初推行以来也得到了较大规模的推行运用，但因为存在的缺点较大，逐步被直螺纹衔接接头所替代。
三、直螺纹衔接接头
1、等强度直螺纹衔接接头是二十世纪90年代钢筋衔接的世界最新潮流，接头质量安稳牢靠，衔接强度高，可与套筒揉捏衔接接头相媲美，并且又具有锥螺
纹接头施工便利、速度快的特色，因而直螺纹衔接技能的呈现给钢筋衔接技能带来了质的腾跃。
2、目前我国直螺纹衔接技能呈现出百家争鸣的表象，呈现了多种直螺纹衔接方法。
直螺纹衔接接头主要有镦粗直螺纹衔接接头和滚压直螺纹衔接接头。
这两种工艺选用不一样的加工方法，增强钢筋端头螺纹的承载才能，到达接头与钢筋母材等强的意图。
钢筋套筒连接规范-套筒接头规范
一、钢筋的连接方式及执行标准情况1.绑扎搭接接头有关要求及规定《混凝土结构工程施工质量及验收规范》GB 50204-2002第5.4.6条2.钢筋焊接接头现行标准《钢筋焊接及验收规程》JGJ 182003标准正在进行修订，修订的主要内容有：①增加了术语和符号；②根据国家现行标准，特别是GB1499.2-2007《钢筋混凝土用钢第 2 部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；③对用于钢筋电渣压力焊的钢筋下限直径，从 14mm 延伸至12mm；④在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；⑤在钢筋电弧焊中，增加了CO2气体保护电弧焊的内容；⑥在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；⑦在预埋件T 形接头焊接中增加了钢筋埋弧螺柱焊。
钢筋氧液化石油气熔态气压焊：钢筋气压焊的基本原理是采用氧-燃料气体火焰将两钢筋对接处进行加热,使其达到塑性温度(约1250℃)或熔化温度(1540℃以上)加压完成的一种压焊方法。
达到塑性温度的称为固态气压焊,即闭式气压焊;达到熔化温度的称为熔态气压焊,即开式气压焊。
螺柱焊：将螺柱一端与板件(或管件)表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
钢筋埋弧螺柱焊：它是将螺柱焊与埋弧焊很好结合,经试验研究而发明的一种新技术。
其基本原理是,采用螺柱焊焊枪将钢筋夹紧, 顶压在钢板上,利用螺柱焊机输出强电流,熔化钢筋和钢板在焊剂层下形成熔池,加压完成一种压焊接头。
3.钢筋机械接头新标准编号：《钢筋机械连接技术规程》 JGJ 107-2010实施时间：2010年10月1日标准性质：行业标准本规程修订的主要技术内容是：1．是在《钢筋机械连接通用技术规程》 JGJ107-2003的基础上修订的，将原行业标准《带肋钢筋套筒挤压连接技术规程》JGJ 108 96、《钢筋锥螺纹接头技术规程》JGJ 109 - 96 中有关接头的加工与安装等专门要求纳入本规程，同时纳入了镦粗直螺纹钢筋接头和滚轧直螺纹钢筋接头的现场加工和安装要求；2．修改了不同等级钢筋机械接头的性能要求及其应用范围；3．用残余变形代替非弹性变形作为接头的变形性能指标；4．补充了型式检验报告的时效规定和型式检验中对接头试件的制作要求；5．现场工艺检验中增加了测定接头残余变形的要求，修改了抗拉强度检验的合格标准；6．增加了型式检验与现场检验试验方法的耍求；7．修改了接头疲劳性能相关要求。
钢筋接头的一般规定
1 通常采用的钢筋接头方式如下：1 在加工厂中有闪光对头焊接、手工电弧焊（搭接焊、帮条焊、熔槽焊、窄间隙焊等）和机械连接（带肋钢筋套筒冷挤压接头、镦粗锥螺纹接头、镦粗直螺纹接头）等，钢筋的交叉连接采用接触点焊（不宜采用手工电弧焊）。
2 在现场施工中有绑扎搭接、手工电弧焊（搭接焊、帮条焊、熔槽焊、窄间隙焊）、气压焊、竖向钢筋接触电渣焊和机械连接（带肋钢筋套筒冷挤压接头、镦粗锥螺纹接头、镦粗直螺纹接头）等。
2 钢筋接头宜采用焊接接头或机械连接接头，当采用绑扎接头时，应满足以下要求：1 受拉钢筋直径小于等于22mm，或受压钢筋直径小于等于32mm。
2 其它钢筋直径小于等于25mm。
当钢筋直径大于25mm，采用焊接和机械连接确实有困难时，也可采用绑扎搭接，但要从严掌握。
3 当设计有专门要求时，钢筋接头应按设计要求进行。
4 不同直径的钢筋接头形式选择，在满足6.1.2条规定的情况下可按以下方法进行：1 直径小于等于28mm的热轧钢筋接头，可采用手工电弧搭接焊和闪光对焊焊接（工厂接头）；直径大于28mm的热轧钢筋接头，可采用熔槽焊、窄间隙焊或帮条焊连接。
当不具备施工条件时，也可采用搭接焊。
2 直径为20～40mm的钢筋接头宜采用接触电渣焊（竖向）和气压焊连接。
但当直径大于28mm时，应谨慎使用。
可焊性差的钢筋不宜采用接触电渣焊和气压焊接头连接。
3 直径为16～40mm范围内的Ⅱ、Ⅲ级钢筋接头，可采用机械连接。
采用套筒挤压连接时所连接钢筋端部应事先做好伸入套筒长度的标记，采用直螺纹连接时应注意使相连两钢筋的螺纹旋入套筒的长度相等。
5 采用机械连接的钢筋接头的性能指标应达到A级标准，经论证确认后，方可采用B、C级接头。
1 A级：接头的抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。
2 B级：接头的抗拉强度达到或超过母材屈服强度标准值的1.35倍，并具有一定的延性及反复拉压性能。
3 C级：接头仅能承受压力。
钢筋机械连接技术
对直接承受动力荷载的结构构件，设计应根据钢筋应力变化幅度
提出对接头的抗疲劳性能要求。当设计无专门要求时，接头的疲劳应
力幅限值不应小于国家标准《混凝土结构设计规范》GB50010-2002
3
中标 4.2.5-1 普通钢筋疲劳应力幅限值的 80%。 （2）接头的应用
结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。接 头等级的选定应符合下列规定：
钢筋机械连接
一．简介 钢筋机械连接是通过与连接件的机械咬合作用或钢筋端面的承
压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。 如下图所示：
钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、 电焊之后的“第三代钢筋接头”，具有接头强度高于钢筋母材、速度 比电焊快 5 倍、无污染、节省钢材 20％等优点。
2、 锥螺纹连接接头 通过钢筋端头特制的锥形螺纹和连接件锥形螺纹咬合形成的接 头。锥螺纹连接技术的诞生克服了套筒挤压连接技术存在的不足。 锥螺纹丝头完全是提前预制，现场连接占用工期短，现场只需用力 矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。 但是锥螺纹连接接头质量不够稳定。由于加工螺纹的小径削弱了母 材的横截面积，从而降低了接头强度，一般只能达到母材实际抗拉 强度的 85～95%。我国的锥螺纹连接技术和国外相比还存在一定差 距，最突出的一个问题就是螺距单一，从直径 16～40mm 钢筋采用螺 距都为 2.5mm，而 2.5mm 螺距最适合于直径 22mm 钢筋的连接，太粗
2 接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区； 当无法避开时，应采用Ⅰ级接头或Ⅱ级接头，且接头百分率不应大于
4
50%。 3 受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限
制。 4 对直接承受动力荷载的结构构件，接头百分率不应大于 50%。 当对具有钢筋接头的构件进行试验并取得可靠数据时，接头的应
钢筋的机械连接形式
钢筋机械连接方式有哪几种
1、用套筒揉捏衔接接头连接
这是可以将钢套筒塑形变形、带肋钢筋连接在一起的接头，紧密度是比较高的。
且该类型的连接头，是有径向和轴向两中种，后者的衔接工作不便利，接头质量也不是很稳定，因而没被广泛使用。
而径向揉捏接头质量好，施工方便，得到推行。
2、用锥螺纹衔接接头连接
锥型的螺纹丝头，是需要提前预制好，然后在现场进行安装，此间使用的工期是比较短的，施工
也比较简单，只需用到力矩扳手，无需进行设备的搬动和电线的拉扯，安全性也是非常高的。
3、用直螺纹衔接接头连接
此类接头是比较牢固的，衔接的强度也非常高，能够达到套筒揉捏衔接接头的效果，且施工非常便利，速度也比较快，因而成为使用比较广的一种接头。
钢筋连接要注意什么
1、钢筋接头在连接时，需要将其放置在受力比较小的位置，且比较结构受力比较大的关键位置。
在进行抗震设计的时候，要尽量避开柱端箍
筋加密区，及梁端，要是必须在该区域内连接的，则要使用机械连接才行。
2、要是属于同一个跨度、或者同层高的话，则需要少用到连接的接头，一般是控制在两个以下，或者是不设接头。
接头的位置需要错开来，并在连接的范围内，接头的钢筋需要处于一定的范围之内。
连接方式-绑扎连接,机械连接,焊接
1连接方式：绑扎连接、机械连接、焊接。
钢筋接头有三种连接方法：即绑扎搭接接头、焊接接头、机械连接接头。
钢筋连接的原则：钢筋接头宜设置在受力较小处，同一根钢筋不宜设置2个以上接头，同一构件中的纵向受力钢筋接头宜相互错开。
⑴直径大于12mm以上的钢筋,应优先采用焊接接头或机械连接接头。
⑵轴心受拉和小偏心受拉构件的纵向受力钢筋；直径d＞28的受拉钢筋、直径d＞32的受压钢筋不得采用绑扎搭接接头。
⑶直接承受动力荷载的构件，纵向受力钢筋不得采用绑扎搭接接头。
⑶直接承受动力荷载的构件，纵向受力钢筋不得采用绑扎搭接接头。
（一）钢筋绑扎钢筋交叉点用铁丝扎牢；板和墙的钢筋网，除外围两行钢筋的相交点全部扎牢外，中间部分交叉点可相隔交错扎牢，保证受力钢筋位置不产生偏移；梁和柱的箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受力钢筋方向错开设置。
受拉钢筋和受压钢筋接头的搭接长度及接头位置符合施工及验收规范的规定。
（二）钢筋焊接连接1.对焊利用对焊机使两段钢筋接触，通过低电压强电流，把电能转换为热能，钢筋加热到一定程度后，以轴向压力顶煅，两根钢筋焊接在一起。
对焊成本低、质量好、工效高，适用于各种钢筋。
对焊机对焊动画2.电阻点焊已除锈的钢筋交叉点置于点焊机两电极间，通电发热至一定温度后加压使焊点金属焊合。
适用于钢筋骨架成型。
点焊3.电弧焊 1利用弧焊机在焊条与焊件之间产生高温电弧，使焊条和电弧燃烧范围内的焊件熔化，凝固后形成焊缝或接头。
适用于钢筋的搭接接长、钢筋与钢板的焊接、装配式钢筋混凝土结构接头的焊接、钢筋骨架及各种钢结构的焊接等。
帮条焊、搭接焊、坡口（剖口）焊、窄间隙焊、熔槽帮条焊4.电渣压力焊 1利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋焊合。
图片a)帮条焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高b)搭接焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高c)剖口焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高d)窄间隙焊；e)熔槽帮条焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高1、闪光对焊闪光对焊广泛用于钢筋连接及预应力钢筋与螺丝端杆的焊接。
钢筋机械连接接头质量检验文档
钢筋机械连接接头质量检验文档一、文档目的本文档旨在指导钢筋机械连接接头质量检验的操作流程，确保接头质量符合相关标准和规范要求，提高工程施工质量和安全性。
二、适用范围本文档适用于各类建筑工程、桥梁工程、地铁工程和水利工程中使用的钢筋机械连接接头的质量检验。
三、定义1. 钢筋机械连接接头：指用于连接钢筋的各种机械组合接头，包括螺纹接头、压缩套筒接头、剪力锚焊接头等。
2. 质量检验：指对钢筋机械连接接头进行检查、测试和评价，以确定其是否符合相应的标准和规范要求。
四、质量检验要求1. 检验前准备a) 确保检验设备准备齐全、完好，并经过校准。
b) 确保检验员熟悉并了解钢筋机械连接接头相关的标准和规范要求。
c) 确保检验现场整洁有序，无杂物干扰。
2. 可视检查a) 检查接头是否有明显的表面缺陷、变形或损坏。
b) 检查接头的螺纹、压缩套筒等部分是否完好、牢固。
3. 检测材料a) 根据标准要求，对接头材料进行化学成分分析，确保其符合相应要求。
b) 根据标准要求，对接头材料进行力学性能测试，如拉伸强度、屈服强度等。
4. 破坏性检测a) 对一定数量的接头进行破坏性测试，以验证接头的强度和可靠性。
b) 根据标准要求，进行钢筋机械连接接头的抗剪强度、抗拉强度等性能测试。
5. 非破坏性检测a) 进行超声波检测、磁粉检测等非破坏性检测，以发现接头内部的缺陷或裂纹。
b) 根据标准要求，对接头进行超声波传递时间检测、磁粉湿法检测等性能测试。
6. 检验记录与报告a) 对每个接头进行检验时记录相关数据和结果，包括接头编号、材料批次、检验日期、检验人员等。
b) 生成检验报告，并保存备案，以备施工单位和监理单位查阅。
五、操作流程1. 接收接头材料，并进行校验，确认材料质量符合标准要求。
2. 对接头的外观进行可视检查，排除明显的缺陷或损伤。
3. 进行材料的化学成分分析和力学性能测试。
4. 对少量接头进行破坏性和非破坏性检测，评估接头的强度和可靠性。
钢筋机械连接技术培训
钢筋端面切平
切平后钢筋端面
三、机械连接接头现场加工与安装
2、镦粗车丝机先将钢筋端头镦粗，再加工螺纹；丝头加工时应采用水溶性润
滑液，不得使用油性润滑液。丝头的不完整螺纹不得超过两个螺纹周长 。
三、机械连接接头现场加工与安装
3、丝头打磨，用砂轮机将丝头进行打磨平整。
三、机械连接接头现场加工与安装
4、丝头检验，用专用的环通规和环止规检验丝头尺寸，其通规 应能顺利地旋入，环止规旋入长度不得超过3螺距。
三、机械连接接头现场加工与安装
9、检查标准 直螺纹钢筋接头的安装质量应符合下列要求：
1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准 型接头安装后的外露螺纹不宜超过2p。
2）安装后应用扣力扳手校核拧紧扭矩，拧紧扭矩值应符合本规程下表的规定。
钢筋直径 ≥16 18~20 22~25 28~32 36~40 （mm）
2、钢筋丝头加工的质量检验主要依靠加工单位自检。有利于增强加工单位的自律， 进一步提高钢筋机械接头质量水平。 3、成品保护： （1）成型的钢筋应垫方木码放整齐，防止钢筋变形、锈蚀、油污。 （2）钢筋丝扣加工完成后，必须在丝扣上套上塑料保护帽，防止丝扣破坏，并按 规格分类堆放整齐。 （3）带连接套筒的钢筋应固定牢靠，对于已绑扎但未安装套筒的钢筋丝扣仍应有 塑料保护盖。 （4）雨期或长时间堆放情况下，必须对丝头进行覆盖防锈。 （5）丝头在运送至现场过程中妥善保护，避免雨淋、污染、遭受机械损伤。
拧紧扭矩 100 200 260 320 360 （N.m）
扭矩扳手操作说明： 1）用专用小钥匙扣住扳手手把的握处，转动小钥匙，就会看到
刻度调节窗口里面的数字向上或者向下转动，对准需要检测套筒的 刻度。
钢筋机械连接接头
现场监理工作中应怎样对钢筋机械连接接头检验与验收广西建筑综合工程监理有限公司监理一部钢筋的机械连接是通过连接件的直接或间接的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递至另一根钢筋的连接方法。
目前国内外常用的钢筋机械连接方法有6种：1、套筒挤压接头：通过挤压力使连接钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。
2、锥螺纹接头：通过钢筋端头特制的锥形螺纹和连接件锥螺纹咬合形成的接头。
3、镦粗直螺纹接头：通过钢筋端头镦粗后制成的直螺纹和连接件螺纹咬合形成的接头。
4、滚轧直螺纹接头：通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。
5、熔融金属充填接头：由高热剂反应产生熔融金属充填在钢筋与连接件套筒间形成的接头。
6、水泥灌浆充填接头：用特制的水泥充填在钢筋与连接件套筒间硬化后形成的接头。
现场质量检验与验收：依据《钢筋机械连接通用技术规程（JGJ107-2003）》行业标准，主要有以下几个方面：1、检验由该技术单位提交的有效形式检验报告，具体报告格式见JGJ107-2003附录B。
2、接头工艺检验：钢筋连接工程开始前及施工过程中，应以每批钢筋进行接头工艺检验，工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于3根；（2）钢筋用材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋；（3）3根接头试件的抗拉强度均应符合JGJ107-2003表3.0.5的规定；对于I级接头，试件抗拉强度应大于或等于钢筋抗拉强度的实测值的0.95倍，对于II级钢接头，应大于0.90倍。
3、现场检验内容：现场检验应进行外观质量检查和单向拉伸试验。
（此项是由检验部门在施工现场进行的抽样检验）。
对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。
4、接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。
钢筋的机械连接方法有哪些
钢筋的机械连接方法有哪些钢筋连接技术可分为钢筋焊接和钢筋机械连接两大类;钢筋焊接有6种焊接方法,有的适用于预制厂,有的适用于现场施工,有的两者都适用;钢筋机械连接常用有3种方法,主要适用于现场施工;各种方法有其自身特点和不同的适用范围,并在不断发展和改进;在实际生产中,应根据具体的工作条件、工作环境和技术要求,选用合适的方法以期达到最佳的综合效益;钢筋焊接连接1 电阻点焊将两钢筋安放成交叉叠接形式,压紧于两电极之间,利用电阻热熔化母材金属,加压形成焊点的一种压焊方法;特点：钢筋混凝土结构中的钢筋焊接骨架和焊接网,宜采用电阻点焊制作;以电阻点焊代替绑扎,可以提高劳动生产率、骨架和网的刚度以及钢筋钢丝的设计计算强度,宜积极推广应用;适用范围：适用于Ф6～16mm的热轧Ⅰ、Ⅱ级钢筋,Ф<SUP>b</SUP>3～5mm的冷拔低碳钢丝和Ф4～12mm冷轧带肋钢筋;2 闪光对焊将两钢筋安放成对接形式,利用焊接电流通过两钢筋接触点产生塑性区及均匀的液体金属层,迅速施加顶锻力完成的一种压焊方法特点：具有生产效益高、操作方便、节约能源、节约钢材、接头受力性能好、焊接质量高等很多优点,故钢筋的对接连接宜优先采用闪光对焊;适用范围：适用于Ф10～40mm的热轧Ⅰ、Ⅱ、Ⅲ级钢筋,Ф10～25mm的Ⅳ级钢筋;3 电弧焊以焊条作为一极,钢筋为另一极,利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法;特点：轻便、灵活,可用于平、立、横、仰全位置焊接,适应性强、应用范围广;适用范围：适用于构件厂内,也适用于施工现场;可用于钢筋与钢筋,以及钢筋与钢板、型钢的焊接;4 电渣压力焊将两钢筋安放成竖向对接形式,利用焊接电流通过两钢筋端面间隙,在焊剂层下形成电弧过程和电渣过程,产生电弧热和电阻热,熔化钢筋、加压完成的一种焊接方法;特点：操作方便、效率高;适用范围：适用于Ф14～40mm的热轧Ⅰ、Ⅱ级钢筋连接;主要用于柱、墙、烟囱、水坝等现浇钢筋混凝土结构建筑物、构筑物中竖向或斜向倾斜度在4：1范围内受力钢筋的连接;5 气压焊采用氧炔焰或氢氧焰将两钢筋对接处进行加热,使其达到一定温度,加压完成的方法;特点：设备轻便,可进行钢筋在水平位置、垂直位置、倾斜位置等全位置焊接;适用范围：适用于Ф14～40mm的热轧Ⅰ、Ⅱ、Ⅲ级钢筋相同直径或径差不大于7mm的不同直径钢筋间的焊接;6 埋弧压力焊将钢筋与钢板安放成Ｔ型形式,利用焊接电流通过,在焊剂层下产生电弧,形成熔池,加压完成的一种压焊方法;特点：生产效率高,质量好,适用于各种预埋件Ｔ型接头钢筋与钢板的焊接,预制厂大批量生产时,经济效益尤为显着;适用范围：适用于Ф6～25mm的热轧Ⅰ、Ⅱ级钢筋的焊接,钢板为厚度6～20mm的普通碳素钢Q235A,与钢筋直径相匹配;钢筋机械连接1 径向挤压连接将一个钢套筒套在两根带肋钢筋的端部,用超高压液压设备挤压钳沿钢套筒径向挤压钢套管,在挤压钳挤压力作用下,钢套筒产生塑性变形与钢筋紧密结合,通过钢套筒与钢筋横肋的咬合,将两根钢筋牢固连接在一起;特点：接头强度高,性能可靠,能够承受高应力反复拉压载荷及疲劳载荷;操作简便、施工速度快、节约能源和材料、综合经济效益好,该方法已在工程中大量应用;适用范围：适用于Ф18～50mm的Ⅱ、Ⅲ、Ⅳ级带肋钢筋包括焊接性差的钢筋,相同直径或不同直径钢筋之间的连接;2 轴向挤压连接采用挤压机的压膜,沿钢筋轴线冷挤压专用金属套筒,把插入套筒里的两根热轧带肋钢筋紧固成一体的机械连接方法;特点：操作简单、连接速度快、无明火作业、可全天候施工,节约大量钢筋和能源;适用范围：适用于按一、二级抗震设防要求的钢筋混凝土结构中Ф20～32mm的Ⅱ、Ⅲ级热轧带肋钢筋现场连接施工;3 锥螺纹连接利用锥螺纹能承受拉、压两种作用力及自锁性、密封性好的原理,将钢筋的连接端加工成锥螺纹,按规定的力矩值把钢筋连接成一体的接头;特点：工艺简单、可以预加工、连接速度快、同心度好,不受钢筋含碳量和有无花纹限制等优点;适用范围：适用于工业与民用建筑及一般构筑物的混凝土结构中,钢筋直径为Ф16～40mm的Ⅱ、Ⅲ级竖向、斜向或水平钢筋的现场连接施工;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
你知道钢筋机械连接接头有哪些类型吗？长长见识！
一、套筒挤压连接接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。
有两种形式，径向挤压连接和轴向挤压连接。
由于轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面积推广使用。
现在工程中使用的套筒挤压连接接头，都是径向挤压连接。
由于其优良的质量，套筒挤压连接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。
二、锥螺纹连接接头：通过钢筋端头特制的锥形螺纹和连接件锥形螺纹咬合形成的接头。
锥螺纹连接技术的诞生克服了套筒挤压连接技术存在的不足。
锥螺纹丝头完全是提前预制，现场连接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。
但是锥螺纹连接接头质量不够稳定。
螺纹套连接法的原理比较直观和简单，它的工作示意见图5-13。
在被连接的钢筋端部加工出外丝扣，而套筒两端则设有内丝扣，将套筒拧在1根钢筋上，再把另1根钢筋拧上套筒的另一端，就实现了连接。
由于加工螺纹的小径削弱了母材的横截面积，从而降低了接头强度，一般只能达到母材实际抗拉强度的85～95%。
我国的锥螺纹连接技术和国外相比还存在一定差距，最突出的一个问题就是螺距单一，从直径16～40mm钢筋采用螺距都为2.5mm，而2.5mm螺距最适合于直径22mm钢筋的连接，太粗或太细钢筋连接的强度都不理想，尤其是直径为36mm,40mm钢筋的锥螺纹连接，很难达到母材实际抗拉强度的0.9倍。
许多生产单位自称达到钢筋母材标准强度，是利用了钢筋母材超强的性能，即钢筋实际抗拉强度大于钢筋抗拉强度的标准值。
由于锥螺纹连接技术具有施工速度快、接头成本低的特点，自二十世纪90年代初推广以来也得到了较大范围的推广使用，但由于存在的缺陷较大，逐渐被直螺纹连接接头所代替。
三、直螺纹连接接头:等强度直螺纹连接接头是二十世纪90年代钢筋连接的国际最新潮流，接头质量稳定可靠，连接强度高，可与套筒挤压连接接头相媲美，而且又具有锥螺纹接头施工方便、速度快的特点，因此直螺纹连接技术的出现给钢筋连接技术带来了质的飞跃。
目前我国直螺纹连接技术呈现出百花齐放的景象，出现了多种直螺纹连接形式。
直螺纹连接接头主要有镦粗直螺纹连接接头和滚压直螺纹连接接头。
这两种工艺采用不同的加工方式，增强钢筋端头螺纹的承载能力，达到接头与钢筋母材等强的目的。
1. 镦粗直螺纹连接接头：通过钢筋端头镦粗后制作的直螺纹和连接件螺纹咬合形成的接头。
其工艺是：先将钢筋端头通过镦粗设备镦粗，再加工出螺纹，其螺纹小径不小于钢筋母材直径，使接头与母材达到等强。
国外镦粗直螺纹连接接头，其钢筋端头有热镦粗又有冷镦粗。
热镦粗主要是消除镦粗过程中产生的内应力，但加热设备投入费用高。
我国的镦粗直螺纹连接接头，其钢筋端头主要是冷镦粗，对钢筋的延性要求高，对延性较低的钢筋，镦粗质量较难控制，易产生脆断现象。
镦粗直螺纹连接接头其优点是强度高，现场施工速度快，工人劳动强度低，钢筋直螺纹丝头全部提前预制，现场连接为装配作业。
其不足之处在于镦粗过程中易出现镦偏现象，一旦镦偏必须切掉重镦；镦粗过程中产生内应力，钢筋镦粗部分延性降低，易产生脆断现象，螺纹加工需要两道工序两套设备完成。
2. 滚压直螺纹连接接头：通过钢筋端头直接滚压或挤（碾）压肋滚压或剥肋后滚压制作的直螺纹和连接件螺纹咬合形成的接头。
其基本原理是利用了金属材料塑性变形后冷作硬化增强金属材料强度的特性，而仅在金属表层发生塑变、冷作硬化，金属内部仍保持原金属的性能，因而使钢筋接头与母材达到等强。
目前，国内常见的滚压直螺纹连接接头有三种类型：直接滚压螺纹、挤（碾）压肋滚压螺纹、剥肋滚压螺纹。
这三种形式连接接头获得的螺纹精度及尺寸不同，接头质量也存在一定差异。
（1）直接滚压直螺纹连接接头：
其优点是：螺纹加工简单，设备投入少，不足之处在于螺纹精度差，存在虚假螺纹现象。
由于钢筋粗细不均，公差大，加工的螺纹直径大小不一致，给现场施工造成困难，使套筒与丝头配合松紧不一致，有个别接头出现拉脱现象。
由于
钢筋直径变化及横纵肋的影响，使滚丝轮寿命降低，增加接头的附加成本，现场施工易损件更换频繁。
（2）挤（碾）压肋滚压直螺纹连接接头：
这种连接接头是用专用挤压设备先将钢筋的横肋和纵肋进行预压平处理，然后再滚压螺纹，目的是减轻钢筋肋对成型螺纹精度的影响。
其特点是：成型螺纹精度相对直接滚压有一定提高，但仍不能从根本上解决钢筋直径大小不一致对成型螺纹精度的影响，而且螺纹加工需要两道工序，两套设备完成。
（3）剥肋滚压直螺纹连接接头：
其工艺是先将钢筋端部的横肋和纵肋进行剥切处理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型。
剥肋滚压直螺纹连接技术是由中国建筑科学研究院建筑机械化研究分院研制开发的钢筋等强度直螺纹连接接头的一种新型式，为国内外首创。
通过对现有HRB335、HRB400钢筋进行的型式试验、疲劳试验、耐低温试验以及大量的工程应用，证明接头性能不仅达到了《钢筋机械连接通用技术规程》JGJ107-201 0中Ⅰ级接头性能要求，实现了等强度连接，而且接头还具有优良的抗疲劳性能
和抗低温性能。
接头通过200万次疲劳强度试验，接头处无破坏，在-40&ord m;C低温下试验，接头仍能达到与母材等强连接。
剥肋滚压直螺纹连接技术不仅适用于直径为16～40mm（近期又扩展到直径12～50mm）HRB335、HRB400级钢筋在任意方向和位置的同、异径连接，而且还可应用于要求充分发挥钢筋强度和对接头延性要求高的混凝土结构以及对疲劳性能要求高的混凝土结构中，如机场、桥梁、隧道、电视塔、核电站、水电站等。
剥肋滚压直螺纹连接接头与其它滚压直螺纹连接接头相比具有如下特点：
①螺纹牙型好，精度高，牙齿表面光滑；
②螺纹直径大小一致性好，容易装配，连接质量稳定可靠；
③滚丝轮寿命长，接头附加成本低。
滚丝轮可加工5000～8000个丝头，比直接滚压寿命提高了3～5倍；
④接头通过200万次疲劳强度试验，接头处无破坏；
⑤在-40ºC低温下试验，其接头仍能达到与母材等强，抗低温性能好。
