智能变电站自动化系统
分析智能变电站自动化系统调试常见问题及解决方式
分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统的调试是确保系统稳定运行的关键环节，但在实际操作中常常会遇到一些问题。
下面将分析智能变电站自动化系统调试的常见问题及解决方式。
1. 系统通信问题：智能变电站自动化系统涉及到多个设备之间的通信，如果通信失败或不稳定，会导致系统无法正常运行。
通常的解决方式是检查设备之间的连接线路是否正确连接，检查设备的通信参数是否正确设置，检查设备是否支持相同的通信协议，如MODBUS等。
如果仍无法解决，可以尝试重新配置通信参数或更换设备。
2. 采样误差问题：智能变电站自动化系统中的数据采集是非常关键的，如果采样误差过大，会影响系统的测量和控制精度。
常见的采样误差问题包括采样频率不匹配、采样电压不稳定等。
可以通过调整采样频率和增加滤波器等方式来解决采样误差问题。
3. 逻辑控制问题：智能变电站自动化系统中的逻辑控制是实现自动化操作的关键，但在调试过程中常常会遇到逻辑控制不准确或无法实现预期控制的问题。
解决这类问题的关键是对逻辑控制的规则进行检查和调试，例如检查逻辑控制的输入是否正确，检查逻辑控制的输出是否符合预期规则等。
4. 软件故障问题：智能变电站自动化系统的调试过程中，常常会遇到软件故障问题，如软件崩溃、死机等。
解决软件故障问题的常用方式是重新启动软件、检查软件的配置文件是否正确设置、升级软件到最新版本等。
5. 硬件故障问题：智能变电站自动化系统中使用的硬件设备可能会出现故障，如传感器故障、控制器故障等。
解决硬件故障问题的方式是检查设备的连接是否牢固、检查设备的电源是否正常供电、检查设备是否存在异常报警等。
智能变电站自动化系统调试过程中常见的问题和解决方式有系统通信问题、采样误差问题、逻辑控制问题、软件故障问题和硬件故障问题等。
通过对这些问题进行分析和解决，可以确保智能变电站自动化系统的稳定运行。
智能变电站自动化系统一体化技术探讨
智能变电站自动化系统一体化技术探讨随着科学技术的不断发展和变革，电力行业也在不断迭代更新，智能变电站自动化系统一体化技术成为了电力行业的发展趋势。
智能变电站自动化系统一体化技术是指将智能化技术与现代自动化技术相结合，实现对变电站设备、线路和系统的智能化管理和控制。
本文将就智能变电站自动化系统一体化技术进行探讨，以期为相关领域的研究和实践提供一定的理论和实践指导。
一、智能变电站自动化系统的概念及特点智能变电站自动化系统是以智能化技术为依托，结合现代自动化技术，对变电站的各个方面进行监控、管理和控制的系统。
其主要包括以下几个方面的特点：1. 数据集成：智能变电站自动化系统可以对变电站的各个设备、线路等进行数据采集和集成，实现对变电站全面数据的获取和整合。
2. 智能决策：通过对数据的分析和处理，智能变电站自动化系统可以实现智能决策，对变电站设备的运行状态进行智能化管理和控制。
3. 远程监控：智能变电站自动化系统可以实现对变电站设备的远程监控，不需要人员现场操作，可以实现对变电站的远程管理。
4. 自动化控制：智能变电站自动化系统可以实现对变电站设备的自动化控制，根据实际情况进行自动调控。
在智能变电站自动化系统一体化技术的研究和实践中，国内外学术界和工程领域已经积累了不少经验和成果。
在国外，比较典型的应用案例有美国、德国等发达国家的一些变电站采用了智能变电站自动化系统一体化技术，取得了一定的成效。
在国内，也有一些变电站开始尝试应用智能变电站自动化系统一体化技术，推动了这一技术的发展。
智能变电站自动化系统一体化技术的研究和实践，面临着一些关键技术和挑战。
最主要的包括以下几个方面：3. 远程监控与控制技术：远程监控和控制是智能变电站自动化系统的重要功能，如何通过网络技术实现远程对变电站设备的监控和控制，是一个技术上的挑战。
4. 安全可靠性技术：智能变电站自动化系统一体化技术的安全可靠性是一个重要的问题，如何确保系统的安全稳定运行，是一个需要重视的方面。
智能变电站自动化系统现场调试导则
智能变电站自动化系统现场调试导则智能变电站自动化系统是现代电力系统中不可或缺的一部分。
在变电站建设完成后，需要进行现场调试，以确保系统的正常运行。
本文将介绍智能变电站自动化系统现场调试的导则。
一、准备工作在进行现场调试之前，需要完成以下准备工作：1.检查变电站及自动化系统的接线、设备和仪表是否安装正确，并进行必要的校验和检查。
2.确认自动化系统的配置文件、参数设置、软件和硬件版本是否正确，并进行必要的更新和修复。
3.对于新建变电站，需要进行设备预调和系统联调；对于改造升级的变电站，需要对老设备进行检修和更新，确保与新设备兼容。
4.检查变电站及自动化系统的通信网络是否正常，如有问题需要进行排查和调整。
5.为现场调试做好充分的准备，包括工具、设备、备件、文档等。
二、现场调试步骤在完成准备工作后，可以进入现场调试阶段。
具体步骤如下：1.系统启动和自检按照系统启动流程进行操作，对系统进行自检和初始化，确保各个模块和设备正常运行。
2.信号检测和采集对各种信号进行检测和采集，包括模拟量、数字量、状态量等。
检查数据是否准确、稳定和可靠。
3.控制命令测试对各种控制命令进行测试，包括开关控制、保护控制、调节控制等。
检查命令是否正确、响应是否及时、控制效果是否符合要求。
4.通信测试对各种通信方式进行测试，包括局域网、广域网、串口、以太网等。
检查通信是否正常、数据传输是否稳定、网络安全是否可靠。
5.功能测试对各种功能进行测试，包括故障诊断、数据存储、事件记录、报警处理、远程监控等。
检查功能是否完备、可靠、易用。
6.性能测试对系统的性能进行测试，包括响应时间、容错性、可扩展性、负载能力等。
检查性能是否达到设计要求、是否满足用户需求。
7.安全测试对系统的安全性进行测试，包括数据安全、接口安全、身份认证、权限管理等。
检查系统是否具有足够的安全保障、是否符合相关标准和规范。
三、注意事项在进行现场调试时，需要注意以下事项：1.安全第一，遵守相关安全规定和操作规程，确保人员和设备的安全。
变电站综合自动化系统
变电站综合自动化系统
变电站综合自动化系统是指用电子、通信和控制技术实现
对变电站设备和过程的监测、控制和管理的智能化系统。
其主要功能包括变电站设备状态监测、故障诊断、数据采
集和处理、远程控制和操作、报警与录波、安全保护等。
变电站综合自动化系统由以下几个主要组成部分构成：
1. 变电站智能终端单元 (RTU)：用于采集变电站各种设备
的模拟量和数字信号，并将数据传输给主站进行处理。
RTU还可以接收主站的控制命令，执行远程操作。
2. 主站系统：负责监控、控制和管理整个变电站。
主站系
统通过与RTU的通信，实现对变电站设备状态的实时监测
和故障诊断，以及对设备的远程操作和控制。
3. 通信网络：用于连接变电站的各个设备和综合自动化系
统的通信网络。
通信网络可以采用各种通信技术，如有线、无线、光纤等，以确保数据的可靠传输和通信的稳定性。
4. 数据管理系统：用于存储、处理和管理变电站的各种数据。
数据管理系统可以对采集的数据进行实时分析和统计，生成各种报表和图表，为变电站运行和维护提供有力的支持。
变电站综合自动化系统的应用可以提高变电站运行的可靠
性和安全性，提高设备利用率和运行效率，减少人工操作
和维护工作，减少故障的发生和处理时间，提升整个电网
的运行水平和管理能力。

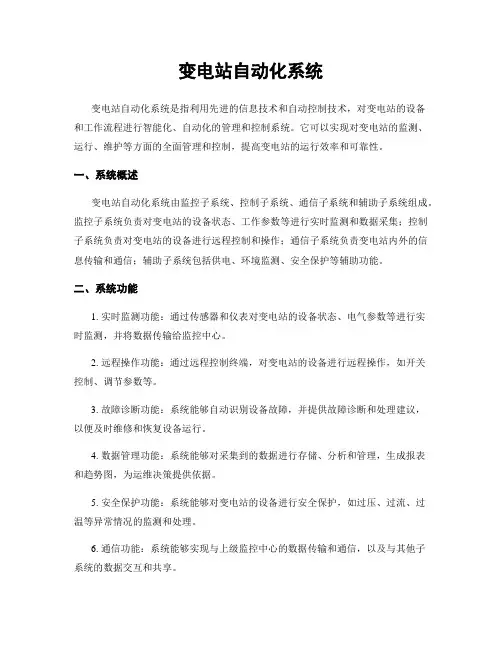

变电站自动化系统
变电站自动化系统变电站自动化系统是指利用先进的信息技术和自动控制技术，对变电站的设备和工作流程进行智能化、自动化的管理和控制系统。
它可以实现对变电站的监测、运行、维护等方面的全面管理和控制，提高变电站的运行效率和可靠性。
一、系统概述变电站自动化系统由监控子系统、控制子系统、通信子系统和辅助子系统组成。
监控子系统负责对变电站的设备状态、工作参数等进行实时监测和数据采集；控制子系统负责对变电站的设备进行远程控制和操作；通信子系统负责变电站内外的信息传输和通信；辅助子系统包括供电、环境监测、安全保护等辅助功能。
二、系统功能1. 实时监测功能：通过传感器和仪表对变电站的设备状态、电气参数等进行实时监测，并将数据传输给监控中心。
2. 远程操作功能：通过远程控制终端，对变电站的设备进行远程操作，如开关控制、调节参数等。
3. 故障诊断功能：系统能够自动识别设备故障，并提供故障诊断和处理建议，以便及时维修和恢复设备运行。
4. 数据管理功能：系统能够对采集到的数据进行存储、分析和管理，生成报表和趋势图，为运维决策提供依据。
5. 安全保护功能：系统能够对变电站的设备进行安全保护，如过压、过流、过温等异常情况的监测和处理。
6. 通信功能：系统能够实现与上级监控中心的数据传输和通信，以及与其他子系统的数据交互和共享。
三、系统特点1. 高可靠性：系统采用冗余设计，具备自动切换和备份功能，保证系统的稳定运行和数据完整性。
2. 高效性：系统采用先进的数据采集和处理技术，实时监测和响应设备状态，提高变电站的运行效率。
3. 灵便性：系统具备可配置性和可扩展性，能够根据变电站的实际需求进行定制和升级。
4. 可视化：系统通过图形界面展示变电站的设备状态和运行参数，操作简单直观，方便用户进行监控和控制。
5. 安全性：系统采用多层次的安全防护措施，确保系统的数据和通信安全。
四、应用案例以某变电站为例，该变电站自动化系统实现了对变电站设备的全面监控和控制。
智能变电站自动化系统
智能变电站自动化系统在当今电力领域，智能变电站自动化系统正逐渐成为保障电力稳定供应、提高电网运行效率和可靠性的关键技术。
这一系统的出现，不仅改变了传统变电站的运行和管理方式，更推动了电力行业向智能化、高效化的方向迈进。
智能变电站自动化系统，简单来说，就是利用先进的信息技术、传感器技术和自动化控制技术，对变电站的各种设备和运行参数进行实时监测、控制和保护的一套综合性系统。
它能够实现变电站的智能化运行、自动化控制、远程监控和故障诊断等功能，从而大大提高了变电站的运行效率和可靠性。
从功能上看，智能变电站自动化系统主要包括以下几个方面。
首先是数据采集与监控系统（SCADA），它负责实时采集变电站内各种设备的运行数据，如电压、电流、功率等，并将这些数据传输到控制中心，以便运行人员对变电站的运行状态进行实时监控。
其次是继电保护系统，它能够在电力系统发生故障时迅速动作，切除故障设备，保障电网的安全稳定运行。
再者是自动化控制系统，它可以根据预设的程序和策略，对变电站内的设备进行自动控制，如开关的分合、变压器的调压等。
此外，还有智能告警与故障诊断系统，它能够对变电站内出现的异常情况及时发出告警，并对故障进行快速诊断和定位，为运维人员提供有效的决策支持。
与传统变电站相比，智能变电站自动化系统具有诸多显著的优势。
其一，它实现了设备的智能化和数字化，大大提高了设备的可靠性和稳定性。
传统的变电站设备大多采用模拟信号进行传输和控制，容易受到干扰和衰减，而智能变电站采用数字信号，具有更高的精度和抗干扰能力。
其二，智能变电站自动化系统实现了信息的高度共享和集成。
通过统一的通信协议和网络架构，不同厂家、不同类型的设备可以实现互联互通，运行人员可以在一个平台上获取到全面、准确的变电站运行信息，提高了决策的科学性和准确性。
其三，它提高了变电站的自动化水平和运行效率。
通过自动化控制和远程监控，减少了人工干预，降低了运维成本，同时也提高了变电站的运行可靠性。
变电站自动化系统
变电站自动化系统变电站自动化系统是一种集电力监测、控制和保护功能于一体的智能化系统，广泛应用于电力系统中的变电站。
该系统通过使用先进的传感器、控制器和通信设备，实现对变电站的实时监测、远程控制和自动保护，提高了电力系统的可靠性、安全性和运行效率。
一、系统组成变电站自动化系统主要由以下几个部份组成：1. 采集装置：负责采集变电站各个设备的电气参数、状态信息和运行数据，如电流、电压、温度、湿度等，并将数据传输给控制中心。
2. 控制中心：是整个自动化系统的核心，负责接收和处理来自采集装置的数据，并根据预设的逻辑和算法进行控制和保护操作。
控制中心通常由监控主机、PLC（可编程逻辑控制器）和人机界面组成。
3. 通信设备：用于实现控制中心与采集装置之间的数据传输和远程控制。
常见的通信方式包括以太网、无线通信、Modbus等。
4. 保护装置：根据控制中心的指令，对变电站的设备进行保护操作，如断路器的开关、遥信、遥控等。
5. 监控装置：用于实时监测变电站的运行状态和设备参数，并将数据显示在人机界面上，供操作人员进行观察和分析。
二、功能特点1. 实时监测：变电站自动化系统能够实时监测变电站的电气参数和设备运行状态，如电流、电压、温度、湿度等，为运维人员提供准确的数据支持。
2. 远程控制：通过通信设备，运维人员可以远程对变电站的设备进行控制操作，如开关断路器、调节电压等，提高了操作的便捷性和安全性。
3. 自动保护：系统能够根据预设的逻辑和算法，对变电站的设备进行自动保护操作，如过流保护、过压保护、短路保护等，保障了电力系统的安全运行。
4. 数据分析：系统能够对采集到的数据进行分析和统计，生成报表和趋势图，匡助运维人员进行故障诊断和设备状态评估。
5. 历史记录：系统能够记录和存储变电站的运行数据和事件记录，为事故分析和故障排查提供依据。
三、应用案例1. XX变电站自动化系统该系统应用于XX地区的一个变电站，通过实时监测和远程控制，提高了变电站的运行效率和可靠性。
智能变电站综合自动化系统介绍
IEC 61850标准体系
IEC61850标准建立了完整的分层数据对象模型，每个物理装置由服务器和应用 组成，将服务器分为逻辑设备-逻辑节点-数据对象-数据属性。
2020/10/17
IEC 61850标准体系
2020/10/17
IEC 61850标准体系
系统方面
Part 1: 介绍和概述 Part 2: 术语 Part 3: 总体要求 Part 4: 系统和项目管理 Part 5: 功能通信要求和设备模型
配置
Part 6: 变电站中智能电子设备 通信配置描述语言
数字化变电站 变电站业务需求的变化和技术的进步，驱动了变电站一二次设 备技术的融合，以及变电站运行方式的变革，由此产生了—— 数字化变电站
数字化 变电站
电子式互感器应用 智能断路器技术发展和应用 高速工业通信网络技术发展 IEC61850标准的颁布和实施
2020/10/17
变电站自动化技术的发展
智能变电站
智能变电站综合自动化系统介绍
汇报人：魏欣 所属部门： 厂站自动化事业部
2020/10/17
变电站自动化技术的发展
变电站作为电力系统中不可缺少的重要环节，它担负 着电能量转换和电能重新分配的繁重任务，对电网的安 全和经济运行起着举足轻重的作用。变电站自动化技术 是实现变电站运行管理的重要条件，变电站自动化技术 的发展大致经历了以下几个阶段。
智能变电站二次系统结构
过程层以上实现IEC61850标准（即过程层与间隔层通信及间隔层与站 控层通信采用了IEC61850标准)。
分析智能变电站自动化系统调试常见问题及解决方式
分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统是现代电力系统中的重要组成部分，它可以实现对变电站设备的远程监控、远程操作、数据采集、故障诊断和故障处理等功能。
在实际应用中，由于各种原因，智能变电站自动化系统在调试过程中可能会出现一些常见问题，影响系统的正常运行。
本文将分析智能变电站自动化系统调试中常见问题，并提出解决方式，以帮助工程师更好地解决问题，保障系统的正常运行。
一、通信问题通信问题是智能变电站自动化系统调试中常见的问题之一。
由于系统中存在多个终端设备，它们之间需要进行数据交换和通信，如果通信出现问题，将会影响系统的正常运行。
通信问题可能包括通信中断、通信超时、通信质量差等情况。
解决方式：1. 检查网络配置：检查各个终端设备的网络配置是否正确，包括IP 地址、子网掩码、网关等配置是否设置正确。
2. 检查通信线路：检查通信线路是否受到干扰、损坏或连接不良等情况，需要对通信线路进行全面的检查。
3. 使用网络诊断工具：使用网络诊断工具对通信问题进行诊断，可以通过ping命令、tracert命令等对网络进行测试和诊断，找出通信问题的具体原因。
二、数据采集问题智能变电站自动化系统需要对变电站设备的状态和数据进行采集，以便进行监控和控制。
数据采集问题可能包括数据不准确、数据丢失、数据采集频率不稳定等情况。
解决方式：1. 检查数据采集设备：检查数据采集设备是否正常工作，包括传感器、采集卡、数据采集软件等设备是否连接正确、配置正确。
2. 检查通信接口：检查数据采集设备与终端设备之间的通信接口是否正常，包括通信线路、通信协议等是否设置正确。
3. 对数据进行验证：对采集到的数据进行验证，比对现场实际情况和采集到的数据，找出数据采集异常的原因。
三、故障诊断问题智能变电站自动化系统可以实现对变电站设备的故障诊断，但有时候系统可能会出现故障诊断不准确、漏诊、误诊等问题。
解决方式：1. 定期检查设备状态：定期对变电站设备进行状态检查，包括设备运行参数、设备运行状态等，及时发现设备异常情况。
智能变电站继电保护及自动化系统分析
智能变电站继电保护及自动化系统分析智能变电站继电保护及自动化系统是现代电力系统中的重要组成部分，其作用是保护变电站和电力设备免受故障的影响，并实现变电站的自动化控制和管理。
智能变电站继电保护系统主要用于快速、准确地检测变电站中的故障，并进行相应的保护动作。
该系统通常由保护继电器、采样装置、信号处理单元等部分组成。
保护继电器是系统的核心部件，其根据电力设备的电流、电压等参数进行监测，并在故障发生时发出保护动作信号。
采样装置负责采集电力设备的电流、电压等参数，并将其传输给保护继电器进行处理。
信号处理单元负责处理采集到的电流、电压等参数，计算出相应的保护动作参数，并向保护继电器发送对应的保护动作信号。
智能变电站自动化系统主要用于实现变电站的自动化控制和管理。
该系统通常由远动装置、自动化控制装置、监控系统等部分组成。
远动装置可实现对变电站内部设备的控制和操作，例如刀闸的合闸、分闸等。
自动化控制装置可以根据电力系统的运行状态自动调整变电站的运行参数，以提高电网的稳定性和经济性。
监控系统可以监测和显示变电站和电力设备的工作状态，并提供实时的故障信息和报警。
智能变电站继电保护及自动化系统的优点主要包括以下几个方面：第一，系统具有高可靠性和准确性，能够在故障发生时快速、准确地进行保护动作。
第二，系统具有高智能化水平，能够根据电力设备的运行状况自动调整保护参数和运行参数。
系统具有高灵活性，可以根据电力系统的要求进行多种操作模式的切换。
第四，系统具有高安全性，能够对电力设备进行全面的监测和保护，减少故障对设备和人员的影响。
智能变电站继电保护及自动化系统在电力系统中起着重要的作用，能够有效地保护电力设备的安全运行，并提高电力系统的可靠性和经济性。
随着技术的不断发展和创新，相信智能变电站继电保护及自动化系统将在未来实现更多的功能和应用。
《智能化变电站自动化系统解决方案》PPT课件
3智
能
变
电 站
智能化变电站建设宗旨
充分体现数字化设计理念
➢ 一次设备智能化和二次设备网络化。 ➢ 使变电站的整体设计、建设、运行成本降低 。
一次设备智能化主要体现在光电互感器和智能断路器的应用
➢ 有效地减少变电站占地面积和电磁式CT饱和问题。 ➢ 应用合并器解决数据采集设备重复投资问题。 ➢ 利用网络替代二次电缆，有效解决二次电缆交直流串扰问题，并简化了施工。
型号
BP-2C-D
PRS-7721 PRS-7741 PRS-7742
PRS-7747
名称
母线保护
断路器保护 单元测控装置 公共测控装置
微机电抗器成套保护
功能简介
实现母线差动保护、母联充电保护、母联过流保护、母联非全 相保护、母联失灵（或死区）保护、以及断路器失灵保护出口 等功能。
数字式断路器保护及自动重合闸装置，完成断路器失灵保护、 三相不一致保护、死区保护、充电保护和自动重合闸等。
为变电站现场级的公共测控装置，具有遥测、遥信、遥控、遥调等远动功能，具有和 五防主机同规则的间隔五防闭锁遥控功能。
集成PRS-7387、PRS-7388、PRS-7358、PRS-7341的功能。 一般按变压器双套配置。 可以选配母线保护功能。
实现馈线、变压器组、分段的保护、测控、操作等功能。
零序差压差流型、分相差压型、分相差流型。
➢ 虚端子定义方法 ➢ 二次设计的变化 ➢ 工程实施的变化
国内首家实现基于IEEE1588的采样同步机制
面向所有厂家的灵活的、开放的过程层接入方案
集约化、网络化、智能化的自动化系统
8智
能
变
电 站
系统技术特色
多种采样同步方式
智能变电站自动化系统
智能变电站自动化系统1 智能变电站简介智能变电站作为智能电网的物理基础，同时作为高级调度中心的信息采集和命令执行单元,是智能电网的重要组成部分。
作为智能电网当中的一个重要节点，智能变电站以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字化信息进行标准化，实现站内外信息共享和互操作，并以网络数据为基础，实现测量监视、控制保护、信息管理等自动化功能的变电站.智能变电站既是下一代变电站的发展方向，又是建设智能电网的物理基础和要求。
为了实现智能化电网的目标，智能变电站的研究和建设具有重要的意义.1.1智能变电站的特点及功能随着智能电网的提出和建立，变电站将由数字化演变为智能化，更突出“智能”的特点。
智能化变电站在数字化变电站的基础之上,赋予了以下十二个“智能特征”或“智能化功能”。
1。
1。
1 一次设备智能化与数字化变电站描述的一次设备智能化相比，智能变电站加大了一次设备信息化，可监测更多自身状态信息，也可通过网络获知系统及其他设备的运行状态等信息。
自动化程度更高，具有比常规自动化设备更多、更复杂的自动化功能.具备互动化能力，与上级监控设备、系统及相关设备、调度及用户等及时交换信息，分布协同操作.1.1。
2 信息建模统一化除了基于IEC61850 标准的建模外，智能变电站能实时监测辖区电网的运行状态，自动辨识设备和网络模型，从而为控制中心提供决策依据。
1.1.3 数据采集全景化智能变电站利用对时系统，同步区域和站内时钟,完善和标准化站内设备的静态和动态信息模型，向智能电网提供统一断面的全景数据。
采用新型传感技术、同步测量技术、状态检测技术等逐步提高数字化程度，逐步实现潮流数据的精确时标,实时信息共享、支撑电网实时控制和智能调节，支撑各级电网的安全稳定运行和各类高级应用.1。
1.4 设备检修状态化全面采集能够反映系统主设备运行的电脉冲、气体生成物、局部过热等各种特征量。
智能变电站配置用于监测系统主设备的传感器，或者由智能一次设备直接提供其功能。
智能变电站自动化系统一体化技术探讨
智能变电站自动化系统一体化技术探讨随着信息技术和智能化技术的快速发展，智能变电站自动化系统的一体化技术也日益受到关注和重视。
智能变电站自动化系统一体化技术是指在变电站自动化系统中融合了数据采集、监控、保护、控制等多种功能，并通过信息通信技术实现了这些功能的统一管理和协调，使得变电站的运行更加安全、可靠、高效。
本文将就智能变电站自动化系统一体化技术进行探讨，分析其技术特点、应用前景以及未来发展方向。
1. 数据采集和处理能力强智能变电站自动化系统一体化技术能够实现对变电站各种设备和电气参数的实时、准确、全面的数据采集，并能够对这些数据进行处理、分析、存储和传输，为后续的监控、保护和控制等功能提供坚实的基础。
2. 多功能一体化设计智能变电站自动化系统一体化技术将数据采集、监控、保护、控制等多种功能融合在一起，通过统一的管理平台实现这些功能的协调和配合，大大简化了系统的结构和管理，提高了运行效率和可靠性。
3. 智能化管理和决策支持智能变电站自动化系统一体化技术具有智能化管理和决策支持的能力，可以通过对历史数据的分析和挖掘，实现对变电站运行状态的评估和预测，并能够提供相应的决策支持，帮助运维人员及时发现问题并采取相应的措施。
4. 开放、互联、协同智能变电站自动化系统一体化技术是基于信息通信技术的，具有开放、互联、协同的特点，可以实现变电站内外各种系统的无缝集成和协同工作，为变电站的智能化升级提供了基础保障。
1. 提高变电站运行效率和可靠性智能变电站自动化系统一体化技术的应用能够实现对变电站运行状态的实时监控和分析，及时发现和处理潜在问题，提高了变电站的运行效率和可靠性，降低了故障率和维修成本。
3. 促进电网的智能化升级智能变电站自动化系统一体化技术不仅可以应用于单个变电站，还可以实现多个变电站之间的信息共享和协同工作，实现电网的智能化升级，提高了电网的安全性、稳定性和可持续发展能力。
4. 支撑新能源接入和电力市场化改革随着新能源的大规模接入以及电力市场化改革的推进，智能变电站自动化系统一体化技术具有更加广阔的应用前景，能够为新能源接入和市场化运营提供技术支持，实现电力系统的高效、清洁、安全运行。
浅析智能变电站自动化系统关键技术
大程度 的为智能变 电站的 自动化发展提 出基础
依据 。
参考文献
［ １ ］宁 磊 ，陈 涛 ．电 力 继 电 保 护 现 状 及 展 望 ［ Ｊ ］ ．科 技 信 息 ， ２ Ｏ １ ０ （ ２ ０ ） ． ［ ２ 】孙 琰 ．变 电 站 自动 化 系 统 的 新 发 展 … ． 黑龙 江 科 技 信 息 ， ２ Ｏ １ ２ （ ２ １ ） ． 【 ３ ］季 利 明 ．浅 谈 电 力 系统 继 电保 护 的 意 义现
障时 钟 一 致 ， 结合 ＧＰ Ｓ实 现 同 步技 术 ，例 如 ： 变 电站 通 电 后 ， 首 先 在 电 能 稳 定 后 ， 由 ＧＰ Ｓ
会 出现时间推迟的现象。自动化系统 中可尽量
更 新 设 备 ， 保 持 设 备 一 致性 ，避 免 在 同步 技 术 中 出现 新 老 设 备 矛盾 。
Ｉ 零 Ｉ 誊 耄 萎
用 ，分析 自动化系统中的关键技术 ，不仅可保 障 现 行 技 术 的 有 效 性 ， 同 时还 可 以针 对 现 行 的 技术提 出相应的改进 方向，进而提升智能变电 站 的 自动 化 ， 因此 分析 关 键 技 术 如 下 ：
２ ． １ 同 步技 术
首 先 是 同 步 技 术 中 的 改 进 点 。 在 自动 化
得 出影响传输的具体 原因。
２ ． ３互 感 技 术
高 自身 运 行 的 效率 ，通 过 变 电站 自动 化 系 统 中 的关 键 技 术 ， 可 实现 变 电站 的 智 能模 式 ， 例如： 远 程 监 控 、 自主 检 测 等等 。 同时 针 对 系 统 中关 键 技 术 在 实 际 中 的 应 用 ，提 出 改进 的方 向 ，更
智能变电站自动化系统调试常见问题及解决方法探讨
智能变电站自动化系统调试常见问题及解决方法探讨摘要：智能变电站的发展可以有效地提高智能电网在输电中的价值，而智能变电站的发展在能源效率和提高系统运行质量方面取得了明显的效果，因此目前我国正在积极开展智能变电站的建设。
在智能变电站建设和使用的现阶段，智能自动化系统将面临不仅威胁变电站安全，而且影响变电站运行效率和质量的问题，因此解决这些问题是必要的。
在此基础上，研究智能变电站运行中的问题及其解决具有重要的现实意义。
关键词：智能变电站；自动化系统；调试引言电力系统发展过程中，无论是建设智能变电站，还是投入应用，都赢得了许多技术人员的支持。
在智能化变电站技术应用中，工程调试技术和自动化系统结构，都是重要的组成部分，作为电力系统的工作人员必须要深入地认识和理解，才能够使自动化系统的结构和革新工程调试技术优化和发展，从而使智能变电站不断地创新和发展。
1智能变电站自动化系统调试概述智能变电站自动化系统性结构技术完善，能够使智能变电站，既可以系统地维护和扩展工作，又能够更新工作，使变电站智能化进程进一步促进。
在智能变电站自动化系统性应用工程调试技术上，工程调试原则具有重要的位置。
探究工程调试的目的和内涵以及分析自动化系统技术特点等为主要的体现。
智能变电站自动化系统应用工程调试的过程中，若需要更新智能设备的相关配置，就表明工程设计或者系统集成没有完成，工程调试人员必须更新以后，单体进行调校。
另外，已经开始系统功能调试时，工程调试人员必须调校合格以后，再调试所有的项目。
调试系统功能的过程中，原则上，工程调试人员应该对单体设备定值和参数进行修改，在系统设备硬件配置的完整性核实的情况下，对功能各组成部分设备配置的软件和硬件正确性进行核实，从而在智能变电站自化系统性中有效地运用工程调试技术。
很多情况下实现自动化系统功能工程会优先包括在内。
也就表示在智能设备软件和硬件集成工作以及自动化系统的前提下，智能变电站自动化系统工程调试技术将工程一次作为对象和实现功能为目的，开展调试试验。
智能变电站自动化系统一体化技术探讨
智能变电站自动化系统一体化技术探讨随着科技的不断发展，智能变电站自动化系统的一体化技术越来越受到人们的关注。
智能变电站自动化系统一体化技术是指在变电站建设和运行中，将不同的自动化设备、系统和软件整合到一个统一的平台中，实现资源共享、功能互补、数据交互和相互控制，从而提高变电站的运行效率、安全性和可靠性。
本文将从智能变电站自动化系统一体化技术的发展背景、技术特点、关键技术和应用前景等方面进行探讨。
一、发展背景随着能源行业的快速发展和电力系统的不断完善，传统的变电站自动化系统已经不能满足日益复杂的电力生产和供应需求。
智能变电站自动化系统一体化技术应运而生，其主要目的是将传统的分散式自动化系统整合为一个统一的平台，实现设备之间的信息共享和功能互补，从而提高系统的整体性能和效率。
随着信息技术和通信技术的飞速发展，智能变电站自动化系统一体化技术也得到了更好的支持和保障。
物联网技术、云计算技术、大数据技术等的普及和应用，为智能变电站自动化系统一体化技术的发展提供了强大的技术支持和保障。
二、技术特点智能变电站自动化系统一体化技术具有以下几个显著的技术特点：1. 整体性：智能变电站自动化系统一体化技术将传统的分散式自动化系统整合为一个统一的平台，实现资源共享、功能互补、信息交互和相互控制。
2. 可靠性：智能变电站自动化系统一体化技术采用了多重冗余和备份措施，能够在设备故障或通信中断的情况下，自动切换到备用系统，确保系统的运行稳定性和安全性。
3. 智能化：智能变电站自动化系统一体化技术集成了先进的智能算法和人工智能技术，能够实现设备的自动诊断、自动调整和智能优化，提高系统的运行效率和性能。
4. 可扩展性：智能变电站自动化系统一体化技术支持模块化设计和开放式接口，能够方便地进行功能扩展和系统升级，满足不断变化的需求和应用场景。
5. 开放性：智能变电站自动化系统一体化技术采用了开放式的通信协议和标准接口，能够方便地与其他系统进行信息交换和数据共享，实现信息互联互通。
智能变电站系统的基本结构
智能变电站系统的基本结构智能变电站系统是一种将现代信息技术、通信技术、自动化技术和电力系统技术相结合的高科技产品。
它通过对电力设备进行监测、控制和保护，实现了对电力系统的智能化管理，提高了电力系统的可靠性、安全性和经济性。
智能变电站系统的基本结构包括以下几个方面：1. 自动化控制系统自动化控制系统是智能变电站最重要的组成部分之一，它主要负责对变电站内各种设备进行监测、控制和保护。
自动化控制系统可以实现远程遥控、遥测、遥信和遥调等功能，从而使得变电站的管理更加便捷和高效。
2. 通信网络通信网络是智能变电站中不可或缺的一部分，它主要用于实现各个设备之间的数据通信。
通信网络可以采用有线或无线方式进行传输，常见的有光纤通信、以太网通信等。
通过建立完善的通信网络，可以实现设备之间数据共享，从而提高了整个系统的效率。
3. 监测与诊断系统监测与诊断系统主要用于对变电站内各种设备进行实时监测和故障诊断。
通过对设备的监测，可以及时发现设备的异常情况，并采取相应的措施进行处理，从而保证了变电站的安全运行。
4. 数据管理系统数据管理系统主要用于对变电站内各种数据进行管理和分析。
通过对数据的分析，可以了解到变电站内各种设备的运行状态和故障情况，从而及时采取相应的措施进行处理。
同时，数据管理系统还可以提供各种报表和图表，方便管理人员进行决策。
5. 人机界面系统人机界面系统是智能变电站中最直接与人交互的部分，它主要用于显示各种设备的运行状态和故障信息，并提供操作界面供人员进行操作。
通过人机界面系统，可以方便地了解到整个变电站内各个设备的运行情况，并及时采取相应措施进行处理。
总之，智能变电站系统是一种将现代信息技术、通信技术、自动化技术和电力系统技术相结合的高科技产品。
其基本结构包括自动化控制系统、通信网络、监测与诊断系统、数据管理系统以及人机界面系统等几个方面。
通过对这些方面的综合应用，可以实现对电力系统的智能化管理，提高了电力系统的可靠性、安全性和经济性。
智能变电站自动化系统体系结构探索
智能变电站自动化系统体系结构探索摘要：智能变电站一体化监控系统是按照全站信息数值化、通信平台网络化、信息共享标准化的基础要求，通过系统集成优化，实现全站信息的统一接入、统一存储和统一展示，实现运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等高级应用功能。
是大运行体系建设的基础，是备用调度体系建设的基础。
本文通过全面解析智能变电站一体化监控系统，为日后的运行管理提供借鉴。
关键词：智能电网；变电站；一体化系统；体系结构中图分类号：TM63；TM76 文献标识码：A 文章编号：1674-7712 （2014）06-0000-02智能电网是当今世界电力乃至能源产业发展变革的最新动向，代表着未来发展的方向和社会的进步。
智能变电站是智能电网的重要环节，随着变电站自动化系统技术的发展和硬件水平的不断提高，变电站自动化系统，一直朝设备集成度越来越多，模拟电缆越来越少的过程。
智能变电站自动化系统是变电站的核心部分，它由一体化监控系统和输变电设备状态监测、辅助设备、时钟同步、计算等共同构成，它是运行、保护和监视变电站一次设备系统，完成变电站的设备及其反馈线监视、控制、保护等功能。
一体化监控系统是智能电网调度控制和生产管理的基础。
一、智能变电站自动化系统结构（一）网络总体结构变电站自动化系统是运行、保护和监视变电站一次设备的系统，完成变电站的设备及其馈线监视、控制、保护等功能。
变电站自动化系统采用开放式分层分布结构，由“三层二网”构成。
（二）站控层站控层德主要功能是为变电站提供运行、管理、工程配置的界面，并记录变电站内的所有相关信息，具体如下：（1）汇总全站的实时数据信息，不断刷新实时数据库，按时登陆、填写历史数据库。
（2）按既定规约将有关数据信息送向调度或控制中心，接受调度或控制中心有关控制命令并转间隔层、过程层执行。
（3）监控系统和远动通信服务器采用一体化数据库配置方式，生成监控数据库的同时即可完成远动通信服务器的数据库、功能及逻辑的配置，提高变电站的维护效率。
智能变电站继电保护及自动化系统分析
智能变电站继电保护及自动化系统分析
智能变电站继电保护及自动化系统是电力系统中一个重要的部分，它负责自动感知电网故障，并做出相应的保护和控制策略。
本文将从以下几个方面进行分析。
1. 系统架构
智能变电站继电保护及自动化系统主要由继电保护和自动化两个部分组成。
继电保护是通过对电路实时监测，对电网发生的故障进行判断，及时切断故障电路，保护电力系统的安全运行。
而自动化则是通过对电力系统各个节点的状态进行实时监测，及时调整故障电路之外的电路状态，实现对电力系统的自动化控制。
2. 继电保护
继电保护包括过电压保护、欠电压保护、过流保护、线路保护、母线保护等。
其中，线路保护是指在电网发生短路故障时及时切断故障线路，保证不影响系统的其他线路的正常运行。
而母线保护则是用于保护中央主开关等设备，其作用类似于线路保护。
3. 自动化
自动化部分主要包括通信系统、集中控制系统和调度自动化系统。
通信系统负责各个节点之间的信息交流，可以实现对电力系统的实时监测和控制。
集中控制系统负责对各个子系统进行控制和调度，并对电力系统的运行状态进行监测和分析。
调度自动化系统则是在电力系统的运行过程中，预测将要发生的变化，并给出相应的措施，从而实现对电力系统的自动化控制。
综上所述，智能变电站继电保护及自动化系统是电力系统运行和维护中不可或缺的重要部分。
随着科技的不断进步和电力行业的不断发展，该系统将越来越智能化，为电力系统的稳定运行提供更加可靠的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NSA2100AC 交流电源设备可为现场提供方便、 可靠的二次电源， 并提高各种工作的 质量、保障人身和设备的安全； NSA2600 卫星同步系统是为电力系统时间同步网提供的高精度、 高可靠性同步设备。
电能质量监测及治理：
电能质量监测系统 电能质量治理设备 采用 NSA100SVG 高压有源动态无功补偿装置及 NSA200APF 有源电力滤波装置。
智能变电站自动化ห้องสมุดไป่ตู้统
全面解决方案
系统简介：
数字化变电站是使变电站的所有信息采集、传输、处理、输出过程由过去的模拟信息 全部转换为数字信息，并建立与之相适应的通信网络和系统。它是由智能化一次设备（电子 式互感器、智能化开关等）和网络化二次设备分层（过程层、间隔层、站控层）构建，建立 在 IEC61850 标准和通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作 的现代化变电站。
推荐方案：
数字化变电站的主要标志是采用数字化电气量测系统（如光电式互感器或电子式互感 器）采集电流、电压等电气量，实现了一、二次系统在电气上的有效隔离，增大了电气量的 动态测量范围并提高了测量精度， 从而为实现常规变电站装置冗余向信息冗余的转变以及信 息集成化应用提供了基础。 将数字化变电站通过 IEC61850 通讯协议将变电站分为过程层、 间隔层和站控层， 各层 内部及各层之间采用高速网络通信。 站控层网络通讯全面采用 IEC61850 标准， 监控后台、 远动通信管理机和保护信息子站 均可直接接入支持 IEC61850 通讯协议的智能装置。 间隔层通过相关网络设备与本间隔其他设备通信、与其他间隔设备通信、与站控层设 备通信；在该网络上同时实现跨间隔的横向联锁功能。
★ 系统结构
NSA3000T 风电综合自动化监控软件采用 QT 软件进行开发， 具有良好的跨平台特性、 面向对象、丰富的 API、运行速度快、用户界面友好、易于操作、可靠性高、可移 植性强、扩展方便等优点。
NSA3100G 型通信控制装置（简称总控单元）采用多 CPU 分布式处理模式，提高了系 统处理的速度，增强了系统的稳定性和可靠性。运用最先进的嵌入式操作系统 VxWorks，满足了变电站内各类保护装置及数据采集装置通讯，又可与站级计算机 网络通讯，同时直接支持各种远动规约与调度端通讯，实现“四遥”功能。 NSA-3000G 系列分散式保护测控装置整合了新一代变电站自动化系统的必备功能： 变电站的在线式五防功能；变电站的程序化操作功能；基于工业式以太网的过程层 GOOSE。模块化的硬件支撑平台和软件平台，为用户的不同应用需求，提供了差异 化的选择范围。 交直流电源系统及卫星同步装置： 采用 NSA2100DC 直流电源设备、 NSA2100AC 交流电源设备及时间同步系统 NSA2600。 NSA2100DC 直流电源设备是数字化控制、保护、管理、测量的新型直流系统；
应用
序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
110kV 智能变电站提供的配置方案： 过程层采用网采网跳或点对点模式，间隔
层采用 IEC61850 通讯模式： 产品型号 DELL 产品系列 DELL 产品系列 NSA3100G 打印机 NSA3900H NSA2610 NSA2100DC NSA2100AC NSA3100HQ NSA3000F SICOM 3024 NSA3178H NSA3643 NSA3152AH NSA3161AH NSA3161BH NSA3161CH NSA3166 AH NSA3166 BH NSA3166CH NSA3166DH NSA3111H NSA3121H NSA3131H NSA3108AH NSA3108BH NSA3108CH NSA3108A2H 计算机监控系统。 五防工作站 。 总控单元。 网络打印机。 规约转换器（选配）。 卫星时钟同步系统。 直流系统。 交流系统。 电能质量监测系统。 智能辅助系统。 交换机。 一体化主变保护。 光纤差动线路保护装置。 母联保护及备自投装置 间隔智能单元。 本体智能单元。 公用智能单元。 间隔合并单元。 母线合并单元。 差动合并单元。 后备合并单元。 馈线保护测控。 电容器保护测控。 电容器保护测控。 单元测控装置。 主变测控装置。 公共测控装置。 母线测控装置。 产品名称
过程层网络（GOOSE、SV）通过相关网络设备完成间隔层与过程层设备、间隔层设备之 间以及过程层设备之间的数据通信； 过程层采用电子式 PT/CT 以及智能化开关设备， 变电站 所有装置的交流采样数据通过与 MU 合并单元通信获得，通过 GOOSE 网络传输实时跳合闸和 保护间配合信号，全站使用 IEC61850 标准进行信息交互。
★ 方案特点：
综合了以往 NSA 系列变电站综合自动化设计方案，采用先进的数字化变电站设计理 念及软、硬件技术，装置整体性能高。二次设备采用加强型单元机箱，多层屏蔽等 抗振动、强干扰设计，特别适应于恶劣环境。
本方案适用于有人值班或无人值班、新建或改建变电站的保护与测控系统。
监控后台采用 NSA3000T 变电站综合自动化监控软件，系统采用 QT 软件进行开发， 具有优良的跨平台特性、面向对象、丰富的 API、运行速度快、用户界面友好、易 于操作、可靠性高、可移植性强、扩展方便等优点。
