AVL-FIRE中文入门教程+AVL-FIRE软件的使用方法
AVL FIRE ESE 模型建立说明
Ese 柴油机模型建立说明安装好avl fire 2008 后，双击桌面图标，打开界面如下：详细请参考：例子 02_CFD-Get-Started_v2008_04_ESE-Tutorials.pdf P13--43 网格详细参数03_CFD-Pre-Post_v2008_02_CFD-Tools-UsersGuide.pdf P43-127求解器参数03_CFD-Pre-Post_v2008_01_CFD-WM-UsersGuide.pdf P261-252选择ESE / Diesel 。
进入如下界面：选择：OK 。
这就是标准发动机模拟的一个模板，我们可以通过修改模板，得到自己需要的模型。
在这里我们先保存一下：file / save as 输入目录和文件名。
保存后软件在所在文件夹内自动创建calculation和mesh 两个文件夹。
Calculation用于存放关于计算的数据，mesh 用于存放网格数据。
序号文件名存放类型备注1 *.flm 网格文件2 *.fip 划分网格时输入的参数3 *.fep 动网格文件fame engine plus4 *.flp 工程文件，包括了网格和求解器设置5 *.fl2 二维结果（平均值）6 *.fl3 三维结果7 *.fla 求解过程监控文件(用记事本打开)模型运行问题首先查看此文件8 *.flb 求解过程监控文件（二进制格式）9 *.ssf 求解器参数设置solver-steering file10 *.ssf% 求解器参数设置的拷贝文件11 *.lock 正在被CFDWM使用的文件12 *.log 日志文件13 Cfdsolver* 执行文件14 *.* 用户生成的其他文件模型参数设置General dataGeneral engine parameter 如图：Engine name 发动机名称（形成报告时以此名称）Engine layout 发动机布置方式<直列，v型>Number of cylinder 气缸数量Bore [m] 缸径（单位为米）Compression ratio 压缩比（如果mesh/compensation volume at 选择了nocompensation volume，即不进行补偿，这里输入的压缩比无效，实际压缩比为气缸网格模型确定的压缩比；）Piston movement specification 如图：Stroke 冲程（灰色表示当前没有激活）Piston displacement function 活塞位移函数Crank radius 曲柄半径【米】Connecting rod length 连杆长度【米】Piston pin offset 活塞销偏移【米】Piston 如图：TDC 上止点间隙距离Create piston from template 使用模板创建活塞模型Import piston 通过导入活塞轮廓线创建活塞模型（可以导入*.dxf格式文件，即CAD画好图后，另存为*.dxf即可。
AVLFIRE中文入门教程AVLFIRE软件的使用方法

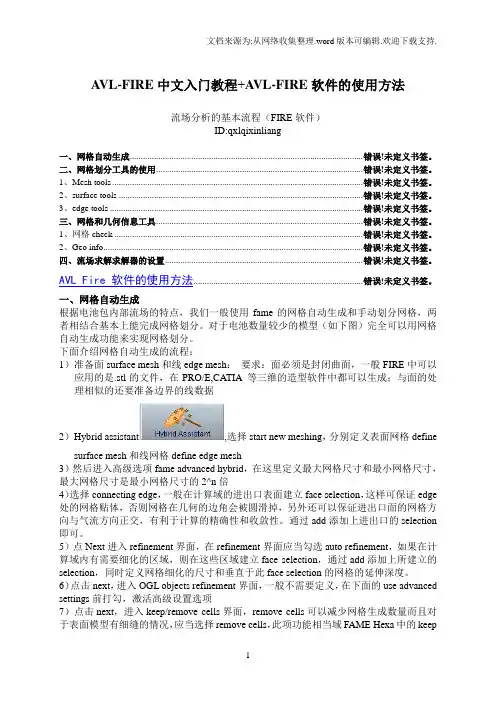

A VL-FIRE中文入门教程+A VL-FIRE软件的使用方法流场分析的基本流程（FIRE软件）ID:qxlqixinliang一、网格自动生成.......................................................................................................... 错误!未定义书签。
二、网格划分工具的使用.............................................................................................. 错误!未定义书签。
1、Mesh tools .................................................................................................................. 错误!未定义书签。
2、surface tools ............................................................................................................... 错误!未定义书签。
3、edge tools ................................................................................................................... 错误!未定义书签。
三、网格和几何信息工具.............................................................................................. 错误!未定义书签。
自己总结的avl-fire教程

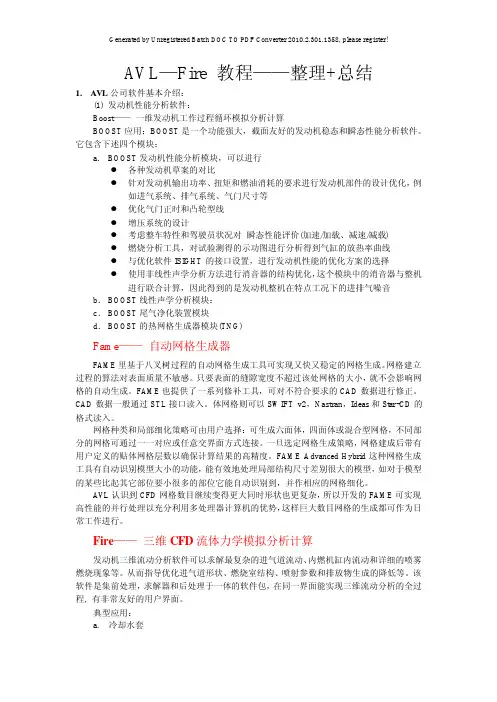

A VL—Fire 教程——整理+总结1.AVL公司软件基本介绍：(1)发动机性能分析软件：Boost——一维发动机工作过程循环模拟分析计算BOOST应用：BOOST是一个功能强大，截面友好的发动机稳态和瞬态性能分析软件。
它包含下述四个模块：a．BOOST发动机性能分析模块，可以进行l各种发动机草案的对比l针对发动机输出功率、扭矩和燃油消耗的要求进行发动机部件的设计优化，例如进气系统、排气系统、气门尺寸等l优化气门正时和凸轮型线l增压系统的设计l考虑整车特性和驾驶员状况对瞬态性能评价(加速/加载、减速/减载)l燃烧分析工具，对试验测得的示功图进行分析得到气缸的放热率曲线l与优化软件ISIGHT的接口设置，进行发动机性能的优化方案的选择l使用非线性声学分析方法进行消音器的结构优化，这个模块中的消音器与整机进行联合计算，因此得到的是发动机整机在特点工况下的进排气噪音b．BOOST线性声学分析模块：c．BOOST尾气净化装置模块d．BOOST的热网格生成器模块(TNG)Fame——自动网格生成器FAME里基于八叉树过程的自动网格生成工具可实现又快又稳定的网格生成。
网格建立过程的算法对表面质量不敏感。
只要表面的缝隙宽度不超过该处网格的大小，就不会影响网格的自动生成。
FAME也提供了一系列修补工具，可对不符合要求的CAD数据进行修正。
CAD数据一般通过STL接口读入。
体网格则可以SWIFT v2，Nastran，Ideas和Star-CD的格式读入。
网格种类和局部细化策略可由用户选择：可生成六面体，四面体或混合型网格，不同部分的网格可通过一一对应或任意交界面方式连接。
一旦选定网格生成策略，网格建成后带有用户定义的贴体网格层数以确保计算结果的高精度。
FAME Advanced Hybrid这种网格生成工具有自动识别模型大小的功能，能有效地处理局部结构尺寸差别很大的模型，如对于模型的某些比起其它部位要小很多的部位它能自动识别到，并作相应的网格细化。
AVLFIRE基本操作
方法二，工程树中右键选择meshes→Import→同方法一。
Fire软件计算流体采用的是有限体积控制法。在求解运算前，先要形成体积网格单元。划分网格单元的好坏直接关系到计算的精度和计算能否收敛的问题。需要掌握流体力学的基本知识和对软件的熟练程度。
1.3.2 创建网格
Fire中在进行划分网格前，需要创建两种网格单元。一是表面网格单元（surface），同时也是作为边界条件，二是边界线网格（edge meshes）。Fire里面有cell，face，node三种形式的选择单元。
3、双击桌面图标“CFDWM v1.31”运行fire。
第二章 基本操作
1.1 鼠标操作：工作平面内，按住鼠标右键平移网格模型，按住鼠标左键可旋转模型，中键模型放大和缩小。
1.2 用户界面：Fire同多数应用软件相似，fire的界面由工作区、菜单栏、状态栏和应用工具栏组成。界面的左侧为工程树（project），工程树中包括所有创建的网格文件，可以在工程树中加载文件，复制和删除文件等。中间为工作区域，即模型显示区域。界面右侧为应用工具栏，包含了所有针对网格文件进行修改和编辑的命令。
AVL Fire 软件的使用方法
第一章 安装方法
avlfire.iso文件为镜像文件，如果计算机已安装虚拟光驱，可用虚拟光驱直接打开。如果没有安装虚拟光驱，也可直接解压到计算机。
1、运行“setup.exe”文件，自动安装。当提示安装的目录时，修改到想安装的目录。
2、安装完成后，将安装文件目录下的Crack文件夹下的patch文件复制到avlfire安装目录下，双击运行patch文件。
1.3 以intake port为例，介绍fire软件操作流程
Fire也自带pdf格式的用户帮助手册，算例的操作方法，各个应用模块的设计原理等，打开方法：开始→程序→AVL→Fire V8.31→Help Files PDF。
AVL-FIRE求解器的设置
Cell face adjustment: 动量方程的切向扩散项被法向扩散项的值制约 扩散项可表示为: r r2 ⎛r Aj Aj r ⎞ D j = Γφ j r r φ Pj − φ P + Γφ j ∇φ j ⎜ A j − r r d j ⎟ ⎜ Aj d j Aj d j ⎟ ⎝ ⎠
(
)
这意味着画线项的值要被第一项的值制约 这种处理主要用于湍流方程以及能量方程
TM001 10/02
计算多孔介质时, 可以预设很小的通过多孔介质的初始速 度。(这对催化转化器和管摩擦模型的使用是重要的)
Solver FIRE 8.5
2008-6-26 | Page 9
Advanced Simulation Technologies
Discretization 离散
TM001 10/02
TM001 10/02
Solver FIRE 8.5
2008-6-26 | Page 18
Advanced Simulation Technologies
Turbulence models 湍流模型
TM001 10/02
Solver FIRE 8.5
2008-6-26 | Page 19
湍流模型
1000次迭代后, ‘方案 1’ 收敛的残值比 ‘方案 2’低一个量级.
Solver FIRE 8.5
2008-6-26 | Page 6
Advanced Simulation Technologies
Fluid Property and Initial Condition
流体物性和初始条件
TM001 10/02
比k-e模型多15%。 RSM模型：对每个湍流应力分量的求解能准确模拟湍流应力场及其各 相异性。缺点是对计算资源有很高的要求，计算稳定性较差。 TM001 10/02 AVL复合湍流模型 （HTM)： AVL研究发现k-e模型无法准确模拟汽车尾部流动，而应用RSM模型的 瞬态流动分析则能很好模拟尾涡脱落现象。为了结合k-e模型与RSM模 型的优点，提出了AVL复合湍流模型， 其中k-e模型中的Cμ不再是常 数，而通过与RSM模型偶合求得。
AVL Fire 软件的使用方法

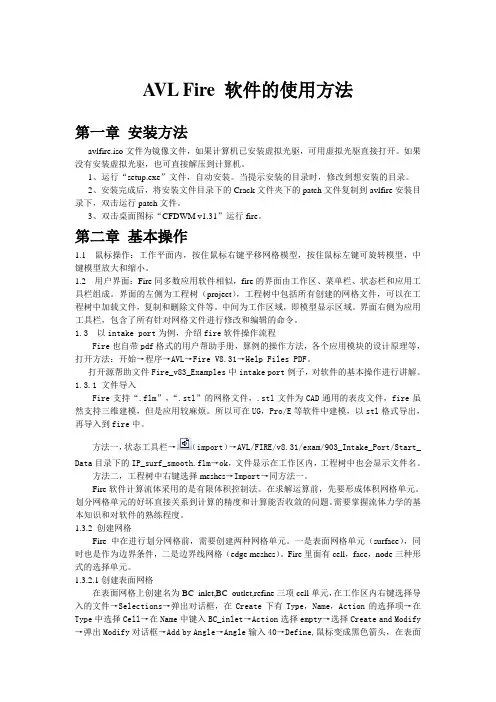

A VL Fire 软件的使用方法第一章安装方法avlfire.iso文件为镜像文件，如果计算机已安装虚拟光驱，可用虚拟光驱直接打开。
如果没有安装虚拟光驱，也可直接解压到计算机。
1、运行“setup.exe”文件，自动安装。
当提示安装的目录时，修改到想安装的目录。
2、安装完成后，将安装文件目录下的Crack文件夹下的patch文件复制到avlfire安装目录下，双击运行patch文件。
3、双击桌面图标“CFDWM v1.31”运行fire。
第二章基本操作1.1 鼠标操作：工作平面内，按住鼠标右键平移网格模型，按住鼠标左键可旋转模型，中键模型放大和缩小。
1.2 用户界面：Fire同多数应用软件相似，fire的界面由工作区、菜单栏、状态栏和应用工具栏组成。
界面的左侧为工程树（project），工程树中包括所有创建的网格文件，可以在工程树中加载文件，复制和删除文件等。
中间为工作区域，即模型显示区域。
界面右侧为应用工具栏，包含了所有针对网格文件进行修改和编辑的命令。
1.3 以intake port为例，介绍fire软件操作流程Fire也自带pdf格式的用户帮助手册，算例的操作方法，各个应用模块的设计原理等，打开方法：开始→程序→AVL→Fire V8.31→Help Files PDF。
打开源帮助文件Fire_v83_Examples中intake port例子，对软件的基本操作进行讲解。
1.3.1 文件导入Fire支持“.flm”，“.stl”的网格文件，.stl文件为CAD通用的表皮文件，fire虽然支持三维建模，但是应用较麻烦。
所以可在UG，Pro/E等软件中建模，以stl格式导出，再导入到fire中。
方法一，状态工具栏→（import）→AVL/FIRE/v8.31/exam/903_Intake_Port/Start_ Data目录下的IP_surf_smooth.flm→ok，文件显示在工作区内，工程树中也会显示文件名。
AVL fire简单介绍
AVL-FIRE V2008AVL—Fire 简介Fame——自动网格生成器FAME 里基于八叉树过程的自动网格生成工具可实现又快又稳定的网格生成。
网格建立过程的算法对表面质量不敏感。
只要表面的缝隙宽度不超过该处网格的大小，就不会影响网格的自动生成。
FAME 也提供了一系列修补工具，可对不符合要求的CAD 数据进行修正。
CAD 数据一般通过STL 接口读入。
体网格则可以SWIFT v2，Nastran，Ideas 和Star-CD 的格式读入。
网格种类和局部细化策略可由用户选择：可生成六面体，四面体或混合型网格，不同部分的网格可通过一一对应或任意交界面方式连接。
一旦选定网格生成策略，网格建成后带有用户定义的贴体网格层数以确保计算结果的高精度。
FAME Advanced Hybrid 这种网格生成工具有自动识别模型大小的功能，能有效地处理局部结构尺寸差别很大的模型，如对于模型的某些比起其它部位要小很多的部位它能自动识别到，并作相应的网格细化。
Fire——三维CFD 流体力学模拟分析计算发动机三维流动分析软件可以求解最复杂的进气道流动、内燃机缸内流动和详细的喷雾燃烧现象等。
从而指导优化进气道形状、燃烧室结构、喷射参数和排放物生成的降低等。
该软件是集前处理，求解器和后处理于一体的软件包，在同一界面能实现三维流动分析的全过程, 有非常友好的用户界面。
典型应用：a. 冷却水套冷却水套模拟计算早已列入发动机开发过程的常规计算。
对水套的优化分析包括：如何分区生成网格以便于调整气缸垫孔径大小，快速实现流量分布的优化；近壁网格层数的选取；FIRE 中有预设的针对水套的计算参数模板文件；在准确预测热传导方面，除有对流换热模型，还考虑某些局部的沸腾换热，同时与通用有限元软件可直接耦合以计算出准确的传热和温度场；先进的多相流模块使准确计算冷却水灌注的瞬态过程成为可能，这类模拟分析有助于预测水套中残存气泡的部位，以修改结构排除局部过热的隐患。
AVL_FIR应用精华总结
A VL Fire软件的使用教程点1.Number of closure levels是指的细化程度。
2.●准备stl 文件（Pro/E 模型save as） 0-3 天取决于CAD 模型的好坏● 建立2D 初始拓扑网格 4 天用MSC/Patran 或Hypermesh● 产生3D 初始拓扑网格半天用MSC/Patran 或Hypermesh● 用FAME 完成网格 1 天 AVL FAME● 检查调整网格质量（付体积、雅可比等）半天 AVL FAME● 修正坏单元( 分成四面体单元等方法) 半天用MSC/Patran 或Hypermesh。
这是AVL 进行项目分析时的一个参照时间。
由于后期可能会进行10－20 个改动方案的计算，以便确定最优方案，所以只要在原初始拓扑的基础上稍加改动，便可产生新的优质网格，大大缩减改动方案的网格划分所需时间。
同时由于六面体的计算机资源也占用得少，计算速度也快，大大加快了项目的分析进度。
工程师可把主要时间用于接触定义、边界定义和结果处理等，将精力集中在优化设计方案的分析和筛选上。
可用MSC/Patran 或Hypermesh 做初始拓扑，网格能匀称地跨越几何表面为佳（一般网格节点离表面2mm 左右）.用于EXCITE 悬置振动响应计算的整机网格，控制在1 万单元以内；EXCITE 噪声计算的网格控制在5 万单元以内，可使用与壳单元的联合网格。
静力分析（变形和应力）中，切割出CAD 模型的分析区，比如：可以是半个缸体，也可以是整个机体裙部和油底壳等，由分析目标而定。
根据结构做不同拉伸方向的拓扑，最后完成的网格一般可控制在80-100 万以内。
3.网格质量的检查过程与注意的问题：1】在工作域上选择体积网格。
2】在FH 应用工具栏的info 中选择Checks。
3】Required checks 这一栏里的选项是必须要检查的，选择上所有的选项，如下图所示，在Recommended checks这一栏中是推荐用户进行选择的。
流固耦合过程_教程
湖南大学先进动力流固耦合过程（仅耦合热边界）准备软件：¾AVL-FIRE¾Hypermesh（用于划分和处理网格）¾ABAQUS（熟悉inp文件结构和语句）¾MSC-Patran湖南大学先进动力以AVL-FIRE安装目录下面简单例子为例，位于以下目录：D（安装盘符）:\AVL\FIRE\v（版本号）\exam湖南大学先进动力第一步：CFD计算所有设置与例子中保持一致湖南大学先进动力第一步计算CFD的时候，不需要选上Mesh FEM format，只需指定输出Frequency即可。
湖南大学先进动力第一步计算完之后会产生一个htcc 文件，如下图：湖南大学先进动力第二步：耦合面网格及固体网格获取为了便于统一坐标位置和热边界插值，不用例子中的FEM 网格。
FEM 网格将从CFD 网格（cyl.flm ）中“抽取”，如下图，在Fire 中导出.nas 格式文件。
湖南大学先进动力在hypermesh中TOOl>faces 板块中把流体网格的外表面抽取，然后删除两端面的面网格选择全部网格（displayed）即可湖南大学先进动力通过3D>elem offset 来获得实体网格湖南大学先进动力第三步：映射（mapping ）热边界条件上一步得到的面网格导出为.nas 文件（如sur_mesh_for_mapping.nas ）FIRE 中FEM Interface中设置如下两图湖南大学先进动力保存之后，Start ，next 直到如图所示界面，输入-fem –mode=mapping湖南大学先进动力第四步：查看热边界结果（这一步不是必需的，为了Mapping之后会产生一个包含热边界的inp文件，用于后续的固体温度场计算。
湖南大学先进动力映射距离与用例子比较（用三角形面单元）湖南大学先进动力第五步：在MSC-Patran 中做MPC注意：这里的面网格节点号和单元号要与前面用来mapping 的面网格对应上，可以在patran 或者hypermesh 中通过renumber 来实现，固体网格最好也把节点号和单元号renumber ，记下所有的节点号和单元号，以备后用。
基于AVL_FIRE的汽油机缸内滚流的模拟计算_李云清
图 ４ 滚流比为 １．０ 和 １．２５ 时， 滚流轴线 位置变化对缸内湍动能的影响
行至 ６４５ ℃Ａ 后， 滚流运动轴线位置变化对缸内湍 动能场的影响基本消失， 各方案的湍动能场结构趋 于一致， 这就又验证了前段的说法。 因此， 下面 研究滚流对燃烧的影响时， 不再讨论初始流场滚流 旋转轴线位置变化的影响。
Ａｂｓ ｔｒａ ｃｔ： Ａ ｎｕｍｅｒｉｃａｌ ｃａｌｃｕｌａｔｉｏｎ ｏｆ ｔｈｅ ｃｏｍｐｒｅｓｓｉｏｎ ａｎｄ ｃｏｍｂｕｓｔｉｏｎ ｐｒｏｃｅｓｓｅｓ ｏｆ ４９５ ｇａｓｏｌｉｎｅ ｅｎｇｉｎｅ ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ｉｎｉｔｉａｌ ｉｎ － ｃｙｌｉｎｄｅｒ ｃｏｎｄｉｔｉｏｎｓ ｉｓ ｃｏｅｎｓｉｏｎ ＣＦＤ ｐｒｏｇｒａｍ ｃｏｄｅ ＡＶＬ－ ＦＩＲＥ． Ｔｈｅ ｔｒｅｎｄ ｏｆ ｉｎ － ｃｙｌｉｎｄｅｒ ｖｅｌｏｃｉｔｙ ｆｉｅｌｄ ｃｈａｎｇｅ ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ｉｎｉｔｉａｌ ｔｕｍｂｌｅ ｒａｔｉｏｓ ｏｎ ｃｏｍｐｒｅｓｓｉｏｎ ｓｔｒｏｋｅ ｉｓ ｄｅｒｉｖｅｄ ｆｒｏｍ ｔｈｅ ｃａｌｃｕｌａｔｉｏｎ． Ｔｈｅ ｉｎ－ ｆｌｕｅｎｃｅ ｏｆ ｉｎ － ｃｙｌｉｎｄｅｒ ｔｕｍｂｌｅ ｌｏｃａｔｉｏｎ ｉｎ ｔｈｅ ｉｎｉｔｉａｌ ｆｌｏｗ ｏｎ ＴＫＥ ａｎｄ ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｔｕｍｂｌｅ ｒａｔｉｏｓ ｏｎ ｃｏｍｂｕｓｔｉｏｎ ａｒｅ ａｎａｌｙｚｅｄ．
程， 为研究设计进气与燃烧系统提供有力依据。 ２ 数值模拟 ２．１ 发动机基本参数和网格划分
研 究 对 象 为 ４９５ 汽 油 发 动 机 ， 缸 径 ９５ ｍｍ， 行程 ９５ ｍｍ， 连杆长度 １４７ ｍｍ， 每缸 ２ 个进气门 和 ２ 个 排 气 门 ， 压 缩 比 为 ９．５， 计 算 转 速 为 ２ ５００ ｒ／ｍｉｎ， 点火时刻为 ７０５ ℃Ａ。
AVL-FIRE进气道的总述
第一章 前言
进气道的设计对发动机的影响是非常重要的，在进气道的设计中，人们总结 出两个定量描述进气道特性的参数，一个是流量系数，一个是涡流/滚流比。其 中流量系数直接决定着气缸的充气量，而涡流/滚流比对缸内混合气的形成，发 展，燃烧扩散的速度和稳定性。但是提高流量系数时涡流/滚流比会降低，反之 亦然，所以常常需要在这两者之间取得一个折衷。在 FIRE 里，我们可以在算出 三维流场的基础上通过公式很方便地计算出这两个量。
图 1 柴油机进气道-计算域
对于汽油机来说，进气道采用的是直气道或切向气道，图 2 所示的是一个典 型汽油机进气道的计算模型。在汽油机进气道的计算中，人们主要关心的参数就
是流量系数和滚流强度。涡流旋转的中心轴为气缸中心轴，而这里提到的滚流的 旋转轴取决于切向气道的方向，在稳态研究时一般是在距缸盖 0.5 倍缸径的面上 垂直于气缸轴线和气道切面的线即为滚流的旋转轴线如图 3，图 4 所示。滚流强 度主要是依据在这个平面上速度的切向分量（与气缸中心轴平行的速度分量）计 算出的。在 FIRE 计算时，可以通过在体网格的 z=-0.5D（计算模型的原点在缸 头面，并且气缸中心线为 z 轴）这个位置生成一个 Face Selection，然后选用 2D Results 里的 Tumble_ratio_face 这个公式即可算出。由于滚流的特性，在实际发 动机运行时其中心轴的位置还与活塞的运动有很大关系，这一点也是与涡流不同
图 7 表面网格-出口面和进口面
7 在气门周围要定义细化的选项，可以通过在气缸盖上建立 Cell 选项的方法对 细化区域进行定义。在网格自动生成工具中，定义的细化区域是进行 z 方向细化
的基础。
8 点击 OK.
AVL FIRE ESE 模型建立说明
Ese 柴油机模型建立说明安装好avl fire 2008 后，双击桌面图标，打开界面如下：详细请参考：例子 02_CFD-Get-Started_v2008_04_ESE-Tutorials.pdf P13--43 网格详细参数03_CFD-Pre-Post_v2008_02_CFD-Tools-UsersGuide.pdf P43-127求解器参数03_CFD-Pre-Post_v2008_01_CFD-WM-UsersGuide.pdf P261-252选择ESE / Diesel 。
进入如下界面：选择：OK 。
这就是标准发动机模拟的一个模板，我们可以通过修改模板，得到自己需要的模型。
在这里我们先保存一下：file / save as 输入目录和文件名。
保存后软件在所在文件夹内自动创建calculation和mesh 两个文件夹。
Calculation用于存放关于计算的数据，mesh 用于存放网格数据。
序号文件名存放类型备注1 *.flm 网格文件2 *.fip 划分网格时输入的参数3 *.fep 动网格文件fame engine plus4 *.flp 工程文件，包括了网格和求解器设置5 *.fl2 二维结果（平均值）6 *.fl3 三维结果7 *.fla 求解过程监控文件(用记事本打开)模型运行问题首先查看此文件8 *.flb 求解过程监控文件（二进制格式）9 *.ssf 求解器参数设置solver-steering file10 *.ssf% 求解器参数设置的拷贝文件11 *.lock 正在被CFDWM使用的文件12 *.log 日志文件13 Cfdsolver* 执行文件14 *.* 用户生成的其他文件模型参数设置General dataGeneral engine parameter 如图：Engine name 发动机名称（形成报告时以此名称）Engine layout 发动机布置方式<直列，v型>Number of cylinder 气缸数量Bore [m] 缸径（单位为米）Compression ratio 压缩比（如果mesh/compensation volume at 选择了nocompensation volume，即不进行补偿，这里输入的压缩比无效，实际压缩比为气缸网格模型确定的压缩比；）Piston movement specification 如图：Stroke 冲程（灰色表示当前没有激活）Piston displacement function 活塞位移函数Crank radius 曲柄半径【米】Connecting rod length 连杆长度【米】Piston pin offset 活塞销偏移【米】Piston 如图：TDC 上止点间隙距离Create piston from template 使用模板创建活塞模型Import piston 通过导入活塞轮廓线创建活塞模型（可以导入*.dxf格式文件，即CAD画好图后，另存为*.dxf即可。
AVL-FIRE中文入门教程+AVL-FIRE软件的使用方法
A VL-FIRE中文入门教程+A VL-FIRE软件的使用方法流场分析的基本流程（FIRE软件）ID:qxlqixinliang一、网格自动生成 (2)二、网格划分工具的使用 (5)1、Mesh tools (5)2、surface tools (7)3、edge tools (7)三、网格和几何信息工具 (8)1、网格check (8)2、Geo info (9)四、流场求解求解器的设置 (9)AVL Fire 软件的使用方法............................................................................. 错误!未定义书签。
