脱硫工艺的比较
几种脱硫工艺的比较烟气脱硫经过了近30年的发展已经成为一种成熟稳定的技术，在世界各国的燃煤电厂中各种类型的烟气脱硫装置已经得到了广泛的应用。
烟气脱硫技术是控制SO2和酸雨的有效手段之一，根据脱硫工艺脱硫率的高低，可以分为高脱硫率工艺、中等脱硫率工艺和低脱硫率工艺；最常用是按照吸收剂和脱硫产物的状态进行分类可以分为三种：湿法烟气脱硫、半干法烟气脱硫和干法烟气脱硫。
1) 干法烟气脱硫工艺是采用吸收剂进入吸收塔，脱硫后所产生的脱硫副产品是干态的工艺流程，干法脱硫技术与湿法相比具有投资少、占地面积小、运行费用低、设备简单、维修方便、烟气无需再热等优点，但存在着钙硫比高、脱硫反应速度慢，设备庞大，脱硫效率低、副产物不能商品化等缺点。
干法烟气脱硫技术中，炉内喷钙优点同样有无污水和废酸排放，设备腐蚀小，净化后烟气烟温高，利于烟囱排放扩散，投资省占地少易于国产化等。
但是也有比较明显的缺点，它只适合煤种含硫量《2%，脱硫率低，脱硫率大概只有70%－90%，不能适应目前对SO2的排放限制越来越严的环保要求。
与常规煤粉炉相比，由于脱硫剂的加入和增湿活化的使用，会对锅炉的运行产生一定影响，比如结灰结渣，对锅炉受热面的磨损加重，也使锅炉效率降低。
该技术还需要改动锅炉，这些都会影响锅炉的运行。
对现有的除尘器也产生了响，由于灰量增加，除尘器效率应提高。
2) 半干法烟气脱硫工艺是采用吸收剂以浆液状态进入吸收塔（洗涤塔），脱硫后所产生的脱硫副产品是干态的工艺流程。
常见的半干法烟气脱硫技术主要包括循环悬浮式半干法、喷雾干燥法、炉内喷钙尾部增湿脱硫工艺等。
其中循环悬浮式半干法烟气脱硫技术较为成熟，应用也较为广泛。
3) 湿法烟气脱硫（FGD）的基本原理是碱性物质吸收并固定酸性的二氧化硫。
主要有两种方法，一种是石灰石（碳酸钙），即钙法；一种是氨，即氨法。
钙法烟气脱硫工艺是采用石灰石（碳酸钙）洗涤SO2烟气以脱除SO2。
钙法烟气脱硫技术以其脱硫效率较高、适应范围广、钙硫比低、技术成熟、副产物石膏可做商品出售等优点成为世界上占统治地位的烟气脱硫方法。
火力发电循环流化床半干法脱硫技术简介

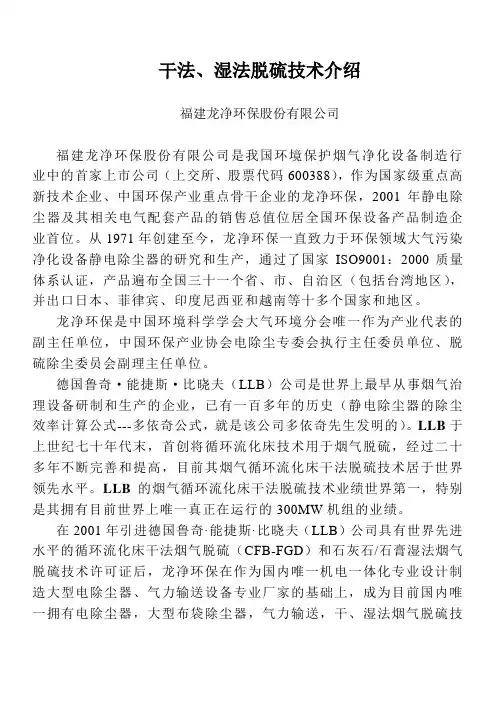

干法、湿法脱硫技术介绍福建龙净环保股份有限公司福建龙净环保股份有限公司是我国环境保护烟气净化设备制造行业中的首家上市公司（上交所、股票代码600388），作为国家级重点高新技术企业、中国环保产业重点骨干企业的龙净环保，2001年静电除尘器及其相关电气配套产品的销售总值位居全国环保设备产品制造企业首位。
从1971年创建至今，龙净环保一直致力于环保领域大气污染净化设备静电除尘器的研究和生产，通过了国家ISO9001：2000质量体系认证，产品遍布全国三十一个省、市、自治区（包括台湾地区），并出口日本、菲律宾、印度尼西亚和越南等十多个国家和地区。
龙净环保是中国环境科学学会大气环境分会唯一作为产业代表的副主任单位，中国环保产业协会电除尘专委会执行主任委员单位、脱硫除尘委员会副理主任单位。
德国鲁奇·能捷斯·比晓夫（LLB）公司是世界上最早从事烟气治理设备研制和生产的企业，已有一百多年的历史（静电除尘器的除尘效率计算公式---多依奇公式，就是该公司多依奇先生发明的）。
LLB于上世纪七十年代末，首创将循环流化床技术用于烟气脱硫，经过二十多年不断完善和提高，目前其烟气循环流化床干法脱硫技术居于世界领先水平。
LLB的烟气循环流化床干法脱硫技术业绩世界第一，特别是其拥有目前世界上唯一真正在运行的300MW机组的业绩。
在2001年引进德国鲁奇·能捷斯·比晓夫（LLB）公司具有世界先进水平的循环流化床干法烟气脱硫（CFB-FGD）和石灰石/石膏湿法烟气脱硫技术许可证后，龙净环保在作为国内唯一机电一体化专业设计制造大型电除尘器、气力输送设备专业厂家的基础上，成为目前国内唯一拥有电除尘器，大型布袋除尘器，气力输送，干、湿法烟气脱硫技术研发、设计、制造、安装综合服务能力的高水平的专业环保企业。
一．烟气循环流化床（CFB－FGD）干法脱硫工艺1．工艺描述1．1工艺流程从工艺流程图表明（见图1）：一个典型的CFB-FGD系统由吸收塔、除尘器、吸收剂制备系统、物料输送系统、喷水系统、脱硫灰输送及存储系统、电气控制系统等构成。
最主流烟气脱硫脱硝技术大汇总
最主流烟气脱硫脱硝技术大汇总 目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态, 烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟, 效率高，操作简单。
一、湿法烟气脱硫技术优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90%,技术成熟，适用面广。
湿法脱硫技术比较成熟，生产 运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总 装机容量的80%以上。
缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟 气需再热，能耗高，占地面积大，投资和运行费用高。
系统复杂、设 备庞大、耗水量大、一次性投资高，一般适用于大型电厂。
膏法、柠檬吸收法等。
A 石灰石/石灰-石膏法：原理：是利用石灰石或石灰浆液吸收烟气中的 经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙 （CaSO4）， 以石膏形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫 工艺，脱硫效率达到 90%以上。
分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石SO2生成亚硫酸钙,目前传统的石灰石/ 石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B 间接石灰石- 石膏法:常见的间接石灰石- 石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理：钠碱、碱性氧化铝(AI2O3&dot ; nH20)或稀硫酸(H2SO4) 吸收SO2,生成的吸收液与石灰石反应而得以再生，并生成石膏。
该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。
C 柠檬吸收法：原理：柠檬酸(H3C6H5O7˙ H2O)溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99%以上。

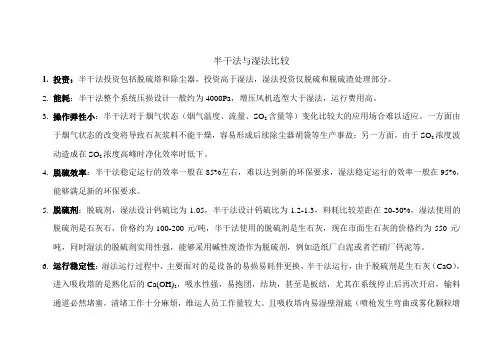

半干法湿法脱硫工艺对比
半干法与湿法比较1.投资：半干法投资包括脱硫塔和除尘器，投资高于湿法，湿法投资仅脱硫和脱硫渣处理部分。
2.能耗：半干法整个系统压损设计一般约为4000Pa，增压风机选型大于湿法，运行费用高。
3.操作弹性小：半干法对于烟气状态（烟气温度、流量、SO2含量等）变化比较大的应用场合难以适应。
一方面由于烟气状态的改变将导致石灰浆料不能干燥，容易形成后续除尘器胡袋等生产事故；另一方面，由于SO2浓度波动造成在SO2浓度高峰时净化效率时低下。
4.脱硫效率：半干法稳定运行的效率一般在85%左右，难以达到新的环保要求，湿法稳定运行的效率一般在95%，能够满足新的环保要求。
5.脱硫剂：脱硫剂，湿法设计钙硫比为1.05，半干法设计钙硫比为1.2-1.3，料耗比较差距在20-30%，湿法使用的脱硫剂是石灰石，价格约为100-200元/吨，半干法使用的脱硫剂是生石灰，现在市面生石灰的价格约为550元/吨，同时湿法的脱硫剂实用性强，能够采用碱性废渣作为脱硫剂，例如造纸厂白泥或者芒硝厂钙泥等。
6.运行稳定性：湿法运行过程中，主要面对的是设备的易损易耗件更换，半干法运行，由于脱硫剂是生石灰（CaO），进入吸收塔的是熟化后的Ca(OH)2，吸水性强，易抱团，结块，甚至是板结，尤其在系统停止后再次开启，输料通道必然堵塞，清堵工作十分麻烦，维运人员工作量较大。
且吸收塔内易湿壁湿底（喷枪发生弯曲或雾化颗粒增大的情况下），造成吸收塔壁结块或堵塞文丘里，造成无法运行。
7.维运成本：布袋除尘器的滤袋一般承诺质保30000小时，但是由于烟气不稳定，导致烟气成分和烟气量波动，喷枪的喷水量随之波动（尤其在CEMS反应偏慢的情况下），或者是运行人员的自身素质水平等因素，导致进入布袋除尘器的水汽过多，造成糊袋，一般布袋除尘器的滤袋寿命低于20000小时。
雾化喷枪由于磨损，一般寿命在1-1.5年就需要更换喷头，2年需要更换喷枪。
调节阀使用寿命不到3年。
常见的十七种脱硫工艺原理及工艺图
常见的十七种脱硫工艺原理及工艺图石灰石/石灰-石膏法烟气脱硫01工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。
在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。
02反应过程（1）吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO4（2）中和CaCO3 + H2SO3 —> CaSO3+CO2 + H2OCaCO3 + H2SO4 —> CaSO4+CO2 + H2OCaCO3 +2HCl—> CaCl2+CO2 + H2OCaCO3 +2HF —>CaF2+CO2 + H2O（3）氧化2CaSO3+O2—>2CaSO4（4）结晶CaSO4+ 2H2O —>CaSO4 ·2H2O03系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。
04工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。
系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。
当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。
吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/N m3。
吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。
有图有真相,干法、半干法、湿法脱硫,太详细
