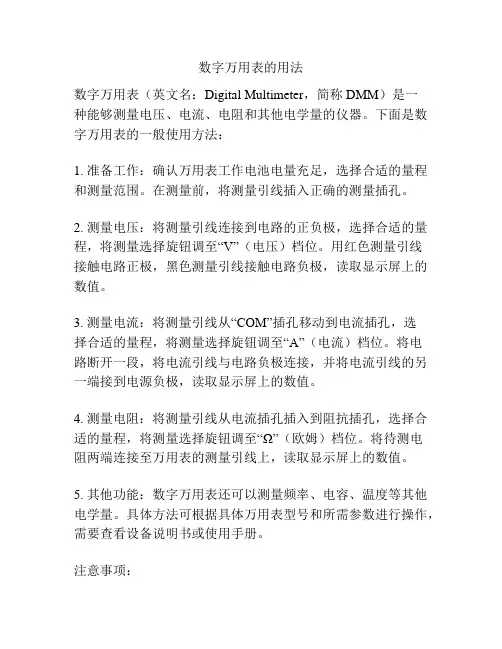

数字万用表使用说明(20200521132016)
数字万用表的用法
数字万用表的用法
数字万用表（英文名：Digital Multimeter，简称DMM）是一
种能够测量电压、电流、电阻和其他电学量的仪器。
下面是数字万用表的一般使用方法：
1. 准备工作：确认万用表工作电池电量充足，选择合适的量程和测量范围。
在测量前，将测量引线插入正确的测量插孔。
2. 测量电压：将测量引线连接到电路的正负极，选择合适的量程，将测量选择旋钮调至“V”（电压）档位。
用红色测量引线
接触电路正极，黑色测量引线接触电路负极，读取显示屏上的数值。
3. 测量电流：将测量引线从“COM”插孔移动到电流插孔，选
择合适的量程，将测量选择旋钮调至“A”（电流）档位。
将电
路断开一段，将电流引线与电路负极连接，并将电流引线的另一端接到电源负极，读取显示屏上的数值。
4. 测量电阻：将测量引线从电流插孔插入到阻抗插孔，选择合适的量程，将测量选择旋钮调至“Ω”（欧姆）档位。
将待测电
阻两端连接至万用表的测量引线上，读取显示屏上的数值。
5. 其他功能：数字万用表还可以测量频率、电容、温度等其他电学量。
具体方法可根据具体万用表型号和所需参数进行操作，需要查看设备说明书或使用手册。
注意事项：
- 在测量前，确认电路或元器件没有电流通过，以免损坏万用表。
- 选择合适的量程，以确保读数准确。
- 在测量高电压或高电流时，务必确保选择正确的量程和进行相应的安全措施。
- 在使用完毕后，将测量引线从电路中断开，并将万用表的选择旋钮调至最小刻度，以延长电池使用寿命。
数字万用表的功能和使用方法
数字万用表的功能和使用方法数字万用表是一种常见的电子测试仪器，它可以测量电压、电流、电阻、电容等参数，是电子工程师和电子爱好者必备的工具之一。
本文将介绍数字万用表的功能和使用方法，希望能够帮助读者更好地了解和使用数字万用表。
一、数字万用表的功能数字万用表具有多种功能，可以测量不同种类的电学参数，包括以下几个方面：1. 电压测量数字万用表可以测量直流电压和交流电压，测量范围通常为0-1000V。
在测量电压时，需要将表笔分别连接到电路的正负极，注意不要连接反了，否则会损坏数字万用表。
2. 电流测量数字万用表可以测量直流电流和交流电流，测量范围通常为0-10A。
在测量电流时，需要将表笔与电路串联，注意不要接在电路的高压侧，否则会损坏数字万用表。
3. 电阻测量数字万用表可以测量电阻，测量范围通常为0-10MΩ。
在测量电阻时，需要将表笔分别连接到电路的两端，注意不要连接反了，否则会影响测量结果。
4. 电容测量数字万用表可以测量电容，测量范围通常为0-100μF。
在测量电容时，需要将表笔分别连接到电容的两端，注意不要连接反了，否则会影响测量结果。
5. 频率测量数字万用表可以测量信号的频率，测量范围通常为0-10MHz。
在测量频率时，需要将表笔分别连接到信号源的正负极，注意不要连接反了，否则会影响测量结果。
6. 温度测量一些高级数字万用表还可以测量温度，通常使用热电偶或热敏电阻传感器进行测量。
在测量温度时，需要将传感器连接到数字万用表的温度测量接口，注意不要接反了，否则会影响测量结果。
二、数字万用表的使用方法使用数字万用表需要注意以下几个方面：1. 选择合适的测量范围在使用数字万用表时，需要根据测量参数的范围选择合适的测量范围。
如果选择的范围过小，会导致测量不准确；如果选择的范围过大，会浪费数字万用表的分辨率。
2. 连接正确的表笔在连接表笔时，需要注意连接的正确性。
通常，红色表笔连接正极，黑色表笔连接负极。
如果连接反了，会导致测量不准确，甚至会损坏数字万用表。
数字万用表应该怎样使用
数字万用表应该怎样使用数字万用表应该怎样使用数字万用表的使用方法01先认识数字万用表02数字万用表对电压测量直流电压测量。
将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
查看读数，确认单位。
03数字万用表对电流测量直流电流的测量。
将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A 插孔。
将功能开关置于直流电流档A-量程，并将测试表笔串联接入到待测负载上，电流值显示的同时，将显示红表笔的极性。
04交流电流的测量测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电源会报废。
数字万用表对电阻测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位。
05数字万用表对二极管测量数字万用表测量发光二极管，整流二极管，测量时，表笔位置与电压测量一样，将旋钮旋到“ ”档，用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。
肖基特二极管的压降是0.2V左右，普通硅整流管(1N4000、1N5400系列等)约为0.7V，发光二极管约为1.8～2.3V。
调换表笔，显示屏显示“1.”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。
06数字万用表对三极管测量表笔插位同上;其原理同二极管。
先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;若两次读数均为0.7V 左右，然后再用红笔接A脚，黑笔接触其他两脚，若均显示"1"，则A 脚为基极，否则需要重新测量，且此管为PNP管。
那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断，那怎么办呢?我们可以利用“hFE”档来判断：先将档位打到“hFE”档，可以看到档位旁有一排小插孔，分为PNP和NPN管的测量。
图解数字万用表使用
图解数字万用表使用摘要数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。
整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。
目录一、操作前注意事项二、电压档的使用与注意事项三、电容档的使用与注意事项四、电流档的使用与注意事项五、二极管档的使用与注意事项六、电阻档的使用与注意事项七、hFE档的使用与注意事项一、操作前注意事项（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。
二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。
(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。
(4)当测高压时，应特别注意避免触电。
(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。
(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。
数字万用表操作使用规程
编制：审核：批准：颁布日期： 2020 年01月 15日实施日期：2020 年 01 月 17日目录封面 (1)目录 (3)1.操作前注意事项： (3)2、打开万用表： (3)4、电压的测量 (3)5、电流的测量: (4)6、二极管的测量: (4)7、万用表的保存 (4)文件修定履历表 (5)生效日期2020年1月17日数字万用表安全操作规程1.操作前注意事项：1.1将ON/OFF开关置于ON位置，检查9V电池。
如果电池电压不足，“”将显示在显示器上，这时应更换电池后方能使用该仪表。
1.2测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。
1.3测试前应将功能开关置于你所需要的量程位置。
1.4切勿在功能开关置于位置时测量电压或电流。
1.5切勿测量高于地电位1000V的直流电压或700V的交流电压，以确保人身安全。
1.6在测量高电压时，注意不要接触被测电路或未使用的仪表端子。
1.7测量高压或大电流时，为避免烧坏开关，应在切断电源情况下，变换量限。
1.8测未知量的电压或电流时，应先选择最高数，待第一次读取数值后，方可逐渐转至适当位置以取得较准读数并避免烧坏电路。
1.9在20A量程时无保险丝保护，测量时不能超过15S。
2、打开万用表：所有的测量进行前必须按下POWER按纽接通万用电表电源。
3、电阻的测量将万用电表档位开关旋至‘Ω’档相对应量程,不清楚被测元件电阻大小时可从高档位开始,将红表笔插入‘VΩ’插孔,黑表笔插入‘COM’插孔,然后将表笔接至被测元件2端测量。
如果显示1则表示超出量程,要换用更高量程。
4、电压的测量直流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
将功能开关置于所需的V量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。
在不清楚被测电压高低时同样从高档位开始测试。
交流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
数字万用表图文使用教程
数字万用表图文教学1、数字万用表介绍数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
２数字万用表外观３数字万用表使用图解４测量电压1、将黑表笔插入com端口，红表笔插入VΩ端口。
2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适的量程。
3、红表笔探针接触被测电路正端，黑表笔探针接地或接负端，即与被测线路并联。
4、读出LCD显示屏数字。
5测量电阻1、关掉电路电源。
2、选择电阻档（Ω）。
3、将黑色测试探头插入 COM 输入插口。
红色测试探头插入Ω输入插口。
4、将探头前端跨接在器件两端，或你想测电阻的那部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ）或兆欧（MΩ）。
６二极管蜂鸣档的作用①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。
测量结果如下：如果两次测量的结果是：一次显示“1”字样，另一次显示零点几的数字。
那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。
ß 二极管最重要的一个特性是:单向导通性②短路检查（判断线路通断）：将转盘打在短路（）档，表笔位置同上。
用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。
７测量电流1、断开电路；2、黑表笔插入com端口，红表笔插入mA或者20A端口；3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适的量程；4、断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中；5、接通电路；6、读出LCD显示屏数字。
数字万用表使用说明书详细使用方法图解
数字万用表使用说明书详细使用方法图解
自己购买一只数字万用表，看使用说明书即可会用。
万用表说明书介绍的非常详细。
家用220V电压测试→首先将档位打到'V~600V'上（不同型号万用表档位电压不一样还有750V的）,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'TEMP“插孔,开始测量交流电压(即市电)的电压范围通常为220V+15%，即187V~253V。
交流电流测试→首先将档位打到'mA~200mA'上,然后将表笔插在万用表上,黑色表笔插在'COM'插孔,将红色表笔插在'mA'插孔,然后把红色表笔连接在风扇的“正极'上,将黑色表笔连接在风扇的“负极”上,通过串联电路,即可测量风扇工作时的电流。
9V电池测试→首先将档位打到“V=-'上,然后将黑色的表笔插在' COM'插孔,将红色的表笔插在'TEMP插孔,开始测量9V电池电压,红色表笔接“正极' ;黑色表笔接“负极”，测量结果在10V左右。
发光二极管测试→首先将档位打到“+.)'上,然后将黑色的表笔插在“COM'插孔，将红色的表笔插在'VΩ TEMP'插孔,开始测量二极管；当LED灯全亮时说明灯管都正常。
通断蜂鸣测试→首先将档位打到“二极管符号'上,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'vΩ TEMP'插孔,开始测试通断蜂鸣,导线通路时,仪表会发出声光报警提示。
电阻值超过30Ω,蜂鸣器不会发出声音来。
自己不会使用万用表，完全是小白即便是别人手把手。
数字万用表使用方法
数字万用表使用数字万用表使用须知:请注意检查数字万用表电池情况，将电源开关POWER按下，如果显示屏显示符号，则表示电池不足，需要更换电池后再使用。
请注意测试表笔插孔旁的警告符号，测试电压和电流不要超过其指示数字,在使用数字万用表测量前要先确保将量程开关置于你想测量的相应档位上,否则可能损坏万用表。
1、直流电压测量V -（1）将黑表笔插入COM插孔，红表笔插入V/Q/Hz插孔。
（2）将功能/量程开关置于直流电压V -量程范围，将表笔并接在被测负载或信号源上。
显示屏在显示电压读数时，红表笔所接端的极性也将同时显示出来。
注意：a、在测量之前如果不知被测电压范围，应将功能/量程开关置于最高量电压档并逐档调低。
b、如果显示屏只显示“1”或“OL”时，说明被测电压已超过量程，功能/量程开关需调高一档。
c、不要输入高于1000V电压，虽然有可能得到读数，但有损坏仪表内部线路的危险。
d、特别注意在测量高压时避免触电。
2、交流电压测量V~（1）将黑表笔插入COM插孔，红表笔插入V/Q/Hz插孔。
（2）将功能/量程开关置于交流电压测量V~ 量程范围，将表笔并接到被测负载或信号源。
注意：a、在测量之前如果不知被测电压范围，应将功能/量程开关置于最高量程档并逐档调低。
b、如果显示器只显示“1”或“OL”时，说明被测电压已超过量程，功能/量程开关需调高一档。
c、不要输入高于700V电压，虽然有可能得到读数，但有损坏仪表内部线路的危险。
d、特别注意在测量高压时避免触电。
3、直流电流测量A -（1）将黑表笔插入COM插孔，当被测电流在200mA以下时红表笔插入200mA插孔；如被测电流在200mA～10A之间，则将红表笔插入10A插孔。
（2）将功能/量程开关置于A -量程范围，测试笔串入被测电路中，在显示电流读数时，红表笔所接端的极性也将同时显示出来。
4、交流电流测量A~（1）将黑表笔插入COM插孔，当被测电流在200mA以下时红表笔插入200mA插孔；如被测电流在200mA～10A之间，则将红表笔插入10A插孔。
数字万用表的使用方法及图解
数字万用表的使用方法及图解
万能表使用方法(图解)如下：
1、以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。
2、表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。
3、显示屏下面是两个按钮，分别是数字保留按钮和手动自动量程按钮。
4、万用表中间部分就是转换旋钮，用了转换各种档位，上面各个字符代表的意思分别是：从OFF档开始，依次是交流电压、直流电压、直流电压毫伏、
Ω档（电阻）和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。
5、万用表表身最下面部分是表笔插口，从左到右共计四个插口，分别是电流安培（注意有电流通过时间要求）、电流毫安微安（也要注意电流通过时间的要求）、COM也叫公共端、电压电阻二极管；其中COM孔插黑色的表笔，其余三个孔均插红色的表笔。
6、每款万用表上面的标注方式都不相同，但是字符代表的意思都是一致的。
数字万用表的使用方法
数字万用表的使用方法数字万用表使用方法：首先要了解一些基础，比如：power 电源开关HOLD锁屏按键, B/L 一般是为背光灯，其次要了解转换开关V-或DCV 是直流电压挡的意思V~或ACV 交流电压挡的意思A-或DCA直流电流挡的意思A~或ACA是交流电流挡的意思，Ω是电阻挡的意思，画一个二极管的符号那个是二极管档也称蜂鸣档，F表示电容挡，H表示电感挡hfe表示三极管电流放大系数测试挡一般数字表会有四个插孔，分别是:VΩ孔，COM孔，mA孔，10A孔或20A孔。
测量直流电压，交流电压，电阻，电容，二极管，三极管，检查线路通断，等，将红表笔插入VΩ孔，黑表笔插入COM孔。
测量mA级别的电流或μA级的电流将红表笔插入mA电流专用插孔，黑表笔插入COM孔。
测量高于mA级别的电流将红表笔插入10A或20A孔黑表笔插入COM孔，COM孔也称公共端是专门插入黑表笔的插孔。
测量电压的时候，适当选择好量程，如果是测量直流电压的话，就要打到直流电压挡V-（DCV）如果测量交流电压的话就要打到交流电压挡V~（ACV）将红表笔插入VΩ孔，黑表笔插入COM孔，然后并联进电路测量电压，如果不知道被测信号有多大，则要选择最大量程测量。
测量直流电的时候不比考虑正负极，因为数字表不像指针表，测量直流信号测量反了，表针反打，数字表只是会显示符号，说明信号是从黑表笔进入。
测量电流的时候，根据被测电流大小不同，选择插孔，如果测量小电流就要将红表笔插入mA孔，黑表笔插入COM孔。
将红黑表笔串进线路中测量电流，如果测量出来显示”1“说明过量程，则要增大量程测量，mA孔一般会设置一个200mA的保险管，测量大电流的时候要将红表笔插入10A或20A孔黑表笔插入COM孔，10A孔或20A孔一般不设计保险，测量大电流的时候，一定要注意时间，正确测量时间应该是在10-15S，如果长时间测量的话，由于电流挡康铜或锰铜分流电阻，过热引起阻值变化，引起测量误差。
描述数字万用表的使用操作流程
描述数字万用表的使用操作流程简介数字万用表（Digital Multimeter）是一种用于测量电压、电流和电阻等电气参数的便携式测试仪器。
它通常由数字显示屏、旋钮、插孔和测量引线组成，具有操作简便、精确度高等特点。
本文将介绍数字万用表的使用操作流程。
步骤1.准备工作–确保数字万用表电池电量充足，如电池电量不足，需更换新电池。
–确保测试环境安全，如避免触电等危险情况。
–握持万用表前，确保手部干燥，以免导致误操作或触电。
2.选取测量模式–确认待测电路或元件的电压、电流或电阻类型。
–旋转万用表旋钮，选取对应的测量模式，如V（电压）、A （电流）、Ω（电阻）等。
3.连接测量引线–检查测量引线的插头与插孔的类型，如插头和插孔的颜色、标志等。
–根据所选测量模式，将测量引线插入正确的插孔中。
通常，红色引线连接正极，黑色引线连接负极。
4.测量电压–确保电路或元件已切断电源，并确认待测部分与电源断开。
–将红色引线连接到待测电压点的正极，黑色引线连接到正极的附近接地点。
–指示电压范围，选择合适的测量档位，如直流电压（DCV）或交流电压（ACV）。
–打开电源，读取并记录数字显示屏上的数值。
5.测量电流–首先，要将电流测量范围旋钮调至最大档位，再根据实际电流值缩小档位。
–断开电路，将红色引线连接到电源正极，黑色引线连接到电路上的断点。
–打开电源，读取并记录数字显示屏上的电流数值。
–注意，测量电流时，红色引线必须连接到电源，而黑色引线必须连接到电路上的断点。
6.测量电阻–断开待测电阻元件与电路的连接。
–将红色引线连接到待测电阻元件的一个端点，黑色引线连接到另一个端点。
–等待一段时间，直到数字显示屏上的数值稳定。
–读取并记录数字显示屏上的电阻数值。
7.关闭电源–测量结束后，关闭电路或电源，断开测量引线与待测电路或元件的连接。
–关闭数字万用表，以节省电池电量和确保安全。
8.维护与保养–定期更换数字万用表的电池，确保足够的电量。
数字万用表的使用操作流程
数字万用表的使用操作流程1. 引言数字万用表是一种常用的电子测量仪器，用于测量电流、电压和电阻等电学量。
本文将介绍数字万用表的基本使用操作流程，帮助读者快速上手并正确使用数字万用表。
2. 准备工作在进行数字万用表的使用操作之前，需要准备以下工作：•数字万用表：确保数字万用表正常工作并具有合适的电池或电源供电。
•测量对象：确定需要测量的电路、元件或电器设备等。
•了解单位：熟悉电流、电压和电阻的单位及其换算关系。
3. 基本操作流程3.1 打开数字万用表使用合适的工具打开数字万用表的外壳，并确保电池或电源已连接并工作正常。
3.2 选择测量模式根据需要测量的电学量选择合适的测量模式，通常有以下几种模式： - 直流电压（DCV）：用于测量直流电压。
- 直流电流（DCA）：用于测量直流电流。
- 交流电压（ACV）：用于测量交流电压。
- 交流电流（ACA）：用于测量交流电流。
- 电阻（Ω）：用于测量电阻。
- 连续性测试（Beep）：用于检测电路的连通性。
3.3 连接测量端子根据需要测量的电路或元件，使用测试引线将数字万用表的红色（正极）和黑色（负极）引线连接到正确的测量端子上。
3.4 测量电学量根据选择的测量模式，进行相应的测量操作： - 电压测量：将红色引线连接到电路的正极，黑色引线连接到电路的负极，读取数字万用表上显示的电压值。
- 电流测量：将数字万用表的负极接入电路的负极，将正极连接到电路中断的位置，读取数字万用表上显示的电流值。
- 电阻测量：将被测电阻两端的引线连接到数字万用表的测量端子上，读取数字万用表上显示的电阻值。
3.5 添加保护在进行测量操作时，应注意以下几点来保护数字万用表和测量环境的安全： - 选择合适的测量范围，避免过载。
- 不要测量带有高电压的电路，以免引起电击风险。
- 在进行电阻测量时，务必确保被测电阻没有带电并与电路无关联。
4. 结束操作测量完成后，按照以下步骤结束操作： - 关闭数字万用表：按下电源按钮或将测试引线从测量端子上拔出，使数字万用表进入待机状态。
数字万用表的使用方法
202X
數字萬用電表的使用方法
題要
CONTENTS
01
02
數字萬用表操作面牌說明
03
04
儀表保養
Add a title
數字萬用表是以雙積分 A/D 轉換為核心，用來測量直流 電壓和交流電壓，直流電流和交流電流，電阻，電容，二 極管，通斷測試等參數。
數字萬用表的概述
注意：
3.5、電阻測量
將黑表筆插入“COM”插座，紅表筆插入“V/Ω”插座； 將量程開關轉至相應的電阻量程上，將兩表筆跨接在被測電阻上。
數字萬用表的使用
在測試電容前，屏幕顯示值可能尚未回到零，殘留讀數會逐漸減小，但可以不予理會，它不會影響測量的準確度； 大電容檔測量嚴重漏電或擊穿電容時，將顯示一些數值且不穩定； 請在測試電容容量之前，必須對電容應充分地放電，以防止損壞儀表。
3.數字萬用表的使用
3.4、交流電流測量 將黑表筆插入“COM”插座，紅表筆插入“mA”插座中（最大200mA），或紅表筆插入“10A”中（最大為10A）； 將量程開關轉至相應ACA檔位上，然後將儀表串入被測電路中。 注意： 如果事先對被測電流范圍沒有概念，應將量程開關轉至較高檔位，然後按顯示值轉至相應檔上； 如屏幕顯 “1”，表明已超過量程范圍，須將量程開關轉至較高檔上； 過大的電流會將保險絲熔斷，在測量中，儀表如無讀數，請先檢查相應的保險絲是否完好。
2.數字萬用表操作面牌說明
1.液晶顯示器：顯示儀表測量的數值； 2.保持開關：按下此功能，儀表當前所測數值保持，屏幕上並出現“H”符號，再次按下彈起， “H”符號消失，退出保持功能狀態； 3.旋鈕開關：用於改變測量功能及量程； 4.電壓，電阻插座； 5.公共地及電容，溫度”_“極插座； 6.電容，溫度”+“極及小於200mA電流測試插座； 7.10A電流測試插座。
数字万用表使用方法
数字万用表使用方法数字万用表使用方法(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,将显示在显示器上，这时则需更换电池。
如果显示器没有显示，则按以下步骤操作。
(2)测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
(3)测试之前。
功能开关应置于你所需要的量程。
1-1直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
注意： 1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降. 2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险. 4.当测量高电压时,要格外注意避免触电.1-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~量程范围,并将钳型电流表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
1．结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2．使用方法（1）测量前要机械调零（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程/ 满偏×匝数（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
（5）测量完毕，要将转换开关放在最在量程处。
3．注意事项（1）被测线路的电压要低于钳表的额定电压。
（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
（3）钳口要闭合紧密不能带电换量程。
1、蜂鸣器功能是做什么用的？答：蜂鸣器功能，是万用表的附加功能，一般做在2KΩ档，一般是当测量阻值为50Ω以下的线路（或电阻）时，内置蜂鸣器发声。
数字万用表使用方法
数字万用表使用方法数字万用表是一种多功能的电子测量仪器，常用于测量电压、电流、电阻和频率等电学量。
下面是数字万用表的基本使用方法：1. 准备工作：a. 打开数字万用表的电源开关，确保仪器电池电量充足。
b. 将测量功能旋钮旋到“OFF”位置。
2. 选择待测量的电学量：万用表一般有多个旋钮，通过选择不同的旋钮来测量不同的电学量。
用手指旋转旋钮，将其旋转到所要测量的电学量的位置。
3. 接线：按照待测电路的接线要求，将测量仪器与被测电路相连。
a. 测电压：选择V（电压）档，将仪表两个测量引线（红色为电压测量引线，黑色为公共（COM）引线）分别与被测电路的两个端点相连。
b. 测电流：选择A（电流）档，将红色的电流测量引线插入仪表上标有“A”符号的插孔中，黑色的公共引线插入COM插孔。
然后将电流测量引线分别与被测电路中的电流路径连接。
c. 测电阻：选择Ω（电阻）档，将仪表两个测量引线（红色为阳性引线，黑色为阴性引线）分别与被测电阻两端相连。
d. 测频率：选择Hz（频率）档，将仪表的测量引线与待测信号源的输出端相连。
4. 读数：a. 选择合适的测量量程，使所需测量量在该量程范围内。
b. 记住精度说明，以防止读数误差。
c. 在读数稳定后，即可记录测量结果。
5. 注意事项：a. 使用前请阅读仪器的使用说明书，了解仪器的技术参数和使用规范。
b. 当测量高电压或高电流时，要确保选择正确的量程，以避免损坏测量仪器或造成人身伤害。
c. 在选择量程时，应尽量选择合适的最小量程，以提高测量精度。
d. 在接线时，确保电路处于断电状态，以避免触电危险。
e. 测量结束后，将功能旋钮转到“OFF”位置，关闭电源开关，并拔掉测量引线，以防触电或损坏仪器。
总之，数字万用表使用方法十分简单，只需要按照上述步骤进行操作即可。
但在实际使用中，我们需要注意安全性和准确性，并且我们要仔细阅读说明书和了解仪器的性能，以确保正确而安全地进行测量工作。
数字万用表使用方法.pdf
数字万用表使用方法.pdf数字万用表的基础知识数字万用表亦称数字多用表DMM（digital multimeter）一、数字万用表的特点1、数字万用表采用数字化测量技术，将被测电量均转换成电压信号，并以数字形式显示。
2、准确度高3、测量范围宽4、测量速度快2～5次／秒5、微功耗6、集成度高，体积小，重量轻，可靠性好7、测量种类多，功能齐全，操作简便二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；量程分别为200mV、2V、20V、200V和1000五档，直流精度为±（读数的％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。
⑵交、直流电流量程分别为200μA、2mA、200mA和10A五档，直流精度为±（读数的％＋2个字），交流精度为±（读数的％＋5个字），最大电压负荷为250mV（交流有效值）。
⑶电阻：量程分别为：200Ω、2kΩ、200kΩ、2MΩ和20MΩ档。
精度为±（读数的％＋3个字）。
⑷二极管导通电压：量程为0～，测试电流为1mA ±mA 。
⑸三极管β值检测：测试条件为：V CE ＝，I B ＝10μA 。
⑹短路检测：测试电路电阻＜20Ω±10Ω2．采样时间：T S ＝。
三．使用方法1．准备2．按下电源开关，观察液晶显示是否正常，有否电池缺电标志出现，若有则要先更换电池。
3．使用（1）交、直流电流的测量：根据测量电流的大小选择适当的电流测量量程和红表笔的插入孔，测量直流时，红表笔接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
（2）交、直流电压的测量：红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字万用表使用说明
一、准备说明
1、使用仪表时，用户必须遵守标准的安全规则：
通用的防电击保护
防止误用仪表
2、接收仪表后，检查是否在运输中损坏。
3、在粗劣的条件下保存、装运后，检查并确认仪表是否损坏。
4、表笔必须在处于好的状态，在使用之前，检查表笔的绝缘是否损
坏，导线的金属丝是否裸露。
5、使用随表提供的表笔能保证安全，如果需要，必须用同样或相同
规格的表笔取代。
二、使用注意事项
1、不要超过各量程的保护范围指示值进行测量。
2、在仪表连接测量电路的时候，不要接触表笔顶端。
3、当预先不知道被测值大小时，应将转换开关置于最高档。
4、若测量端与大地之间的电压超过500V时，不要测量电压。
5、在测量时，若被测电压高于60V DC 或30V AC（有效值）时，应
注意保持手指头始终在表笔的挡手板之后。
6、在旋转转换开关改变测量功能之前，应将表笔从被测电路移开。
7、在电流、电阻、二极管量程不要将仪表连接电压源。
8、在测量电视机的开关电源电路时，测试点的高电压脉冲可能损坏
仪表。
9、不要带电测量电阻。
10、在电容器完全放电前，请不要测量电容。
11、如果注意到仪表有任何异常或故障，应停止使用。
12、除非仪表底壳及电池盖在原位完全紧固，否则不应使用仪表。
13、不要在阳光直射、高温、高潮湿的情况下储存或使用仪表。
三、国际电气符号
直流
~交流
直流或交流
重要的安全信息
可能存在危险的电压
大地
双重绝缘保护（II类）
保险丝
电池
符合欧盟相关指令
中国制造计量器具许可证
四、符号说明
符号功能
V～交流电压测量
V直流电压测量
A～交流电流测量
A直流电流测量
Ω电阻测量
Hz频率测量
hFE晶体管测量
F电容测量
℃温度测量
二极管测量
通断测量
五、操作指导
1、交流/直流电压测量
1)连接黑色表笔到COM端子，红色表笔到VΩ端子。
2)设置功能开关到V~或者V量程，并将表笔线并接到所测负载的两
端。
3)读取显示器的读数，当测量直流电压时，红色表笔的极性，也将
同时显示在显示器上。
2、交流/直流电流测量
1)连接黑表笔到COM端子，测量400mA以下的电流时，红色表笔连
接到mAT 端子，否则需连接到10A端子。
2)将功能开关拨到A～或者A量程。
3)将表笔串接到待测线路。
4)读取显示器的读数，在测量直流电流时，红色表笔的极性，也将
同时显示在显示器上。
3、电阻测量
1)连接黑色表笔到COM端子，连接红色表笔到VΩ端子（注意：红
色表笔的极性为正）
2)将功能开关拨到Ω量程，并将表笔并接在电阻或者负载两端读取
阻值。
注意：
1)当测量4MΩ以上的电阻时，仪表将需要几秒钟来稳定读数，在测
量高阻值的电阻时，这是正常的。
2)当输入端未连接时，比如开路，将显示“ 1 ”以指示量程超限。
3)当在线测量电阻时，请确认电路中的电源都已关闭，且所有电容
都已放电完毕。
4、二极管及通断测试
1)连接黑色表笔到COM端子，连接红色表笔到VΩ端子。
2)将功能开关拨到/位置。
3)在通断测试时，当线路电阻小于50Ω时，内置蜂鸣器将发声。
4)当二极管测试模式被选择时，连接红黑表笔到二极管的阳极和阴
极，将显示此二极管的正向导通压降。
5、电容测量
1)连接黑色表笔到COM端子，连接红色表笔到mAT端子。
2)将功能开关拨到希望的nF或者uF位置（注意：红表笔的极性为
正）。
3)将表笔线并接在所需测量的电容两端，并请注意电容的极性。
注意：
当在线测量电容时，请确认所有的电容已充分放电，并且所有电
源已关闭或移去。
在电容测量功能时，量程控制模式为自动量程，电
容档测试没有手动量程选择键功能。
当测量大于1000uF的大电容时读数的稳定大概需要30秒钟。
6、频率测量
1)连接黑色表笔到COM端子，连接红色表笔到VΩ端子。
2)将功能开关拨到Hz位置，将表笔并接到所需测量的线路两端，并
直接读取数值。
注意：输入的电压必须为交流200mV~10V之间的电压，电压过大及过小，都可能使读数不准确或者不能测量。
7、三极管hFE测量
1)将功能开关拨到hFE位置。
2)识别晶体管是NPN还是PNP管，并将发射极（E极）、基极（B极）
和集电极（C极）插入仪表面板上对应的插孔中。
3)显示器将显示此晶体管大约的放大倍数值。
测试条件为，基极电
流10uA，Vce 约为。
8、自动关机功能
1）当仪表旋钮或按键在15分钟内无动作时，它会自动关机（休眠状态）；在自动关机状态下，按动功能键或是拨动功能开关，仪表会“自动开机”（工作模式）。
2）自动开机后，自动关机符号“APO”同时显示，关机前1分钟，蜂鸣器有连续5声提示，关机前1长声后进入休眠（关机）状态。
自动关机模式下，旋转转盘或按动任何按键都可以重新开机。
六、安全操作准则
仪表安全设计符合IEC61010-1国际标准，并严格遵循双重绝缘CAT Ⅲ1000V 、CAT Ⅳ 600V和污染等级2的安全等级。
产品性能符合
GB/T13978及JJG1005要求，如果未能按照有关的操作说明使用仪表，则可能会削弱或失去仪表为你提供的保护能力。
警告
为避免可能的电击或人受到伤害，请遵照以下指南：
a.如果仪表损坏，请勿使用。
使用仪表之前，检查外壳，并特别检
查接线端子旁的绝缘。
b.检查表笔是否有损坏的绝缘或裸露的金属；检查表笔的通断；在
使用之前，应更换损坏的表笔。
c.当非正常使用后，请勿再使用仪表，其保护电路有可能失效，当
有所怀疑时，请将仪表送修。
d.请勿在爆炸性气体、水蒸汽或多尘的环境中使用仪表。
e.请勿在仪表端子上（两个输入端，或者任何输入端与大地）输入
标示在仪表上的额定电压。
f.使用之前，应使用仪表测量一个已知的电压来确认仪表是正常的。
g.当测量电流时，连接仪表到电路之前，请关闭电路的电源。
h.当维修仪表时，请只使用厂家标示的部件。
i.当测量有效值为30V的交流电压、峰值达42V的交流电压或者60V
以上的直流电压时，请特别注意，因为此类电压会产生电击的危
险。
j.当使用表笔时，请保持您的手指一直在表笔的档板之后。
k.在测量时，在连接红色表笔线前，应先连接黑色表笔线（公共端）；
同样，当断开连接时，应先断开红色表笔线再断开黑色表笔线。
l.当打开电池门时，请先把表笔从仪表上移开。
m.当仪表的外壳打开或者松动时，请不要使用仪表。
n.为避免得到错误的读数而导致的电击危险或人员伤害，请在仪表指示低电压（）时，马上更换电池。
七、电池更换
当仪表显示“”符号时，请立即更换电池，拧掉后盖的螺丝，
用相同型号的6F22或等同型号的9V叠层电池更换。
注意，随仪表所配的电池不可充电。
八、保养
1、请不要试图打开底壳调整或修理仪表，这样的行动只能由完全了
解仪表及电击危险的技师执行。
2、在打开电池盖之前，应将表笔从被测线路移开。
3、为防止燃烧，更换的保险丝管必须符合指定的电压电流规格。
4、使用湿布和温和洗涤剂清洁仪表，不要使用研磨剂或溶剂。
5、仪表不使用时应将电源关闭。
6、如果仪表长时间未使用，应将电池取出以防漏液。
