THPFSY-1型双容水箱液位对象系统为了保证实验的正确性和精确性，在实验前要对实物模型的液位与输出电流的线性关系进行调节，以便得到更为精确的实验结果。

把液压传感器后盖打开，用一字螺丝刀分别调节Z、S电位器（Z：调零；S：增益），使左右水箱各自液位与相对应的LT1、LT2输出电流的线性关系均如下图所示：实验一单容自衡水箱液位特性测试实验一、实验目的1．掌握单容水箱的阶跃响应测试方法，并记录相应液位的响应曲线；2．根据实验得到的液位阶跃响应曲线，用相应的方法确定被测对象的特征参数K、T和传递函数；二、实验设备1．THPFSY-2型双容水箱液位对象系统一台2．装有STEP7-Micro/WIN 32编程软件的电脑一台3．西门子S7-200系列PLC一台（附带EM235模块）4．PC/PPI下载电缆一根5．实验导线若干三、实验原理所谓单容指只有一个贮蓄容器。

自衡是指对象在扰动作用下，其平衡位置被破坏后，不需要操作人员或仪表等干预，依靠其自身重新恢复平衡的过程。

下图所示为单容自衡水箱特性测试结构图及方框图。

设被控水箱流入量为Q 1，改变电动调节阀V 1的开度F1-1可以改变Q 1的大小，被控水箱的流出量为Q 4，改变出水阀F1-3的开度可以改变Q 4。

液位h 的变化反映了Q 1与Q 4不等而引起水箱中蓄水或泄水的过程。

若将Q 1作为被控过程的输入变量，h 为其输出变量，则该被控过程的数学模型就是h 与Q 1之间的数学表达式。

根据动态物料平衡关系有Q 1-Q 4=A dtdh(1-1)将式(2-1)表示为增量形式ΔQ 1-ΔQ 4=A dthd ∆ (1-2)式中：ΔQ 1，ΔQ 4，Δh ——分别为偏离某一平衡状态的增量；A ——水箱截面积。

在平衡时，Q 1=Q 4，dtdh＝0；当Q 1发生变化时，液位h 随之变化，水箱出口处的静压也随之变化，Q 4也发生变化。

由流体力学可知，流体在紊流情况下，液位h 与流量之间为非线性关系。

双容水箱液位定值控制系统实验

双容水箱液位定值控制系统实验双容水箱液位定值控制系统一、实验目的1( 通过实验，进一步了解双容对象的特性。

2( 掌握调节器参数的整定与投运方法。

3( 研究调节器相关参数的改变对系统动态性能的影响。

二、实验设备1( THJ-2型高级过程控制系统装置。

2( 计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根3( 万用表一只三、实验原理本实验系统以中水箱与下水箱为被控对象，下水箱的液位高度为系统的被图6-1 双容液位定值控制系统结构图控制量。

基于系统的给定量是一定值，要求被控制量在稳态时等于给定量所要求的值，所以调节器的控制规律为PI或PID。

本系统的执行元件既可采用电动调节阀，也可用变频调速磁力泵。

如果采用电动调节阀作执行元件，则变频调速磁图6-2 双容液位定值控制系统方框图力泵支路中的手控阀F2-4或F2-5打开时可分别作为中水箱或下水箱的扰动。

图6-1为实验系统的结构图，图6-2为控制系统的方框图。

四、实验内容与步骤1( 图6-1所示，完成实验系统的接线。

2( 接通总电源和相关仪表的电源。

3( 打开阀F1-1、 F1-2、F1-7、F1-10和F1-11，且使F1-10的开度大于F1-11的开度。

4( 用实验四(上册)中所述的临界比例度法或4:1衰减振荡法整定调节器的相关参数。

5( 设置系统的给定值后，用手动操作调节器的输出，控制电动调节阀给中水箱打水，待中水箱液位基本稳定不变且下水箱的液位等于给定值时，把调节器切换为自动，使系统投入自动运行状态。

6( 启动计算机，运行MCGS组态软件软件，并进行下列实验:1)当系统稳定运行后，突加阶跃(给定量增加5%,15%)，观察并记录系统的输出响应曲线。

2)待系统进入稳态后，启运变频器调速的磁力泵支路，分别适量改变阀F2-4或阀F2-5的开度(加扰动)，观察并记录被控制量液位的变化过程。

7.通过反复多次调节PI的参数，使系统具有较满意的动态性能指标。

双容水箱实验报告

一、实验目的1. 了解双容水箱液位控制系统的基本原理和组成。

2. 掌握双容水箱液位控制系统的建模、仿真和实验方法。

3. 学习PID控制算法在双容水箱液位控制系统中的应用。

4. 分析不同控制策略对系统性能的影响，优化控制参数。

二、实验设备1. 双容水箱系统：包括两个水箱、阀门、传感器、执行器等。

2. 控制器：采用PID控制器进行液位控制。

3. 电脑：用于数据采集、仿真和参数调整。

4. MATLAB软件：用于系统建模、仿真和数据分析。

三、实验原理双容水箱液位控制系统主要由水箱、传感器、执行器和控制器组成。

系统的工作原理如下：1. 传感器检测水箱液位，并将液位信号传输给控制器。

2. 控制器根据预设的液位设定值和当前液位值，计算出控制信号。

3. 执行器根据控制信号调整阀门开度，控制进水流量和出水流量。

4. 通过调节进水流量和出水流量，使水箱液位保持在设定值附近。

四、实验步骤1. 系统建模：根据实验设备，建立双容水箱液位控制系统的数学模型。

模型包括水箱的液位方程、进水流量方程和出水流量方程。

2. 系统仿真：在MATLAB中，根据建立的数学模型进行系统仿真。

仿真过程中，调整PID控制器的参数，观察不同参数对系统性能的影响。

3. 实验验证：将PID控制器连接到实际双容水箱系统，进行实验验证。

通过改变液位设定值，观察系统响应和稳定性。

4. 参数优化：根据实验结果，调整PID控制器的参数，使系统性能达到最优。

五、实验结果与分析1. 系统仿真结果：在MATLAB中，通过仿真实验，观察到不同PID控制器参数对系统性能的影响。

结果表明，参数的合理选择对系统性能有显著影响。

2. 实验验证结果：将PID控制器连接到实际双容水箱系统，进行实验验证。

实验结果显示，系统响应速度快，稳定性好，能够有效控制水箱液位。

3. 参数优化结果：根据实验结果，对PID控制器的参数进行优化。

优化后的参数能够使系统在较短时间内达到稳定状态，并保持较高的响应速度。

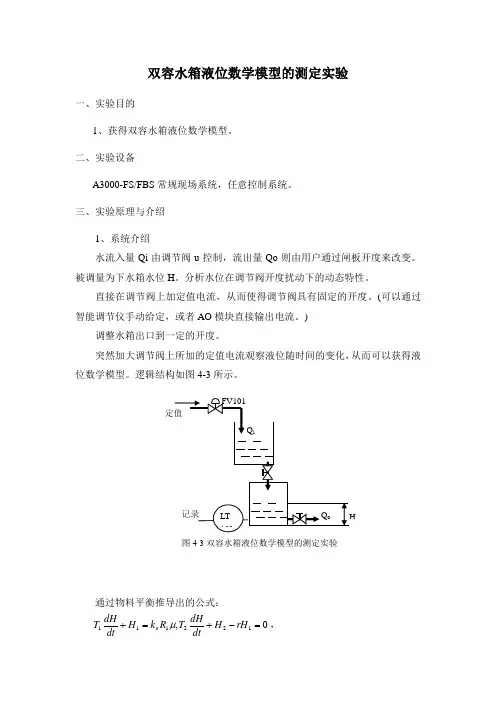

双容水箱液位数学模型的测定试验

双容水箱液位数学模型的测定实验一、实验目的1、获得双容水箱液位数学模型。

二、实验设备A3000-FS/FBS 常规现场系统，任意控制系统。

三、实验原理与介绍1、系统介绍水流入量Qi 由调节阀u 控制，流出量Qo 则由用户通过闸板开度来改变。

被调量为下水箱水位H 。

分析水位在调节阀开度扰动下的动态特性。

直接在调节阀上加定值电流，从而使得调节阀具有固定的开度。

(可以通过智能调节仪手动给定，或者AO 模块直接输出电流。

)调整水箱出口到一定的开度。

突然加大调节阀上所加的定值电流观察液位随时间的变化，从而可以获得液位数学模型。

逻辑结构如图4-3所示。

通过物料平衡推导出的公式：0,122111=-+=+rH H dtdH T R k H dt dH T u μ，图4-3双容水箱液位数学模型的测定实验其中R1、R2为线性化水阻。

212212122111,,R R R r R R R R F T R F T +=+==。

那么： μμ122212221)(R rk H T dt dH T T dtH d T T =+++。

4、参考结果双容水箱水位阶跃响应曲线，如图4-5所示：图4-5 双容水箱液位飞升特性平衡时液位测量高度215 mm ，实际高度215 mm -3.5 mm =211.5mm 。

对比单容实验，双容系统上升时间长，明显慢多了。

但是在上升末端，还是具有近似于指数上升的特点。

按照理论有一个拐点。

四、实验要求1、要求使用不同的给定值获得不同的曲线。

2、给出双容水箱液位数学模型。

五、实验内容与步骤1、在A3000-FS上，将手动调节阀JV205、JV201完全打开，并使中水箱、下水箱闸板具有一定开度，其余阀门关闭。

2、在A3000-CS上，将下水箱液位(LT103)连到内给定调节仪输入端，调节仪输出端连到电动调节阀(FV101)控制信号端。

3、打开A3000电源，调节阀(FV101)通电。

4、在A3000-FS上，启动右边水泵，给中水箱注水。

双容水箱液位定值控制系统实验报告
