项目5 实训室局域网组建配置与维护
局域网的组建实习报告
一、实习目的本次实习旨在通过实际操作，学习和掌握局域网的组建、配置与使用方法。
通过实习，使学生了解局域网的基本概念、硬件设备、网络拓扑结构以及网络配置技巧，提高学生的网络应用能力和实践操作能力。
二、实习内容1. 硬件设备准备本次实习使用的硬件设备包括：交换机、路由器、网线、集线器、PC机等。
以下是具体设备清单：（1）交换机：思科2960系列；（2）路由器：思科2911系列；（3）网线：超五类网线；（4）集线器：24口集线器；（5）PC机：5台。
2. 网络拓扑结构设计本次实习采用星型拓扑结构，将5台PC机连接到1台集线器上，再通过交换机连接到路由器。
具体拓扑结构如下：```PC1 ——集线器——交换机——路由器PC2 ——集线器——交换机——路由器PC3 ——集线器——交换机——路由器PC4 ——集线器——交换机——路由器PC5 ——集线器——交换机——路由器```3. 网络配置（1）交换机配置在交换机上创建VLAN，并配置端口所属VLAN。
具体操作如下：- 创建VLAN10，将PC1、PC2、PC3的端口分配到VLAN10；- 创建VLAN20，将PC4、PC5的端口分配到VLAN20；- 将交换机与路由器相连的端口设置为Trunk模式，实现VLAN间通信。
（2）路由器配置- 配置路由器接口IP地址；- 配置静态路由，实现不同VLAN间的通信。
（3）PC机配置- 设置PC机的IP地址、子网掩码、网关，确保PC机可以正常访问网络。
4. 测试与调试完成网络配置后，进行以下测试：- 测试PC机间是否可以互相访问；- 测试VLAN间是否可以互相访问；- 测试网络连接速度是否满足要求。
三、实习过程及心得1. 实习过程（1）熟悉设备：首先熟悉交换机、路由器等设备的操作界面和基本配置方法；（2）网络规划：根据实际需求，设计网络拓扑结构和IP地址规划；（3）配置设备：按照规划进行设备配置，包括VLAN、IP地址、路由等；（4）测试与调试：完成配置后，进行网络测试，确保网络正常运行。

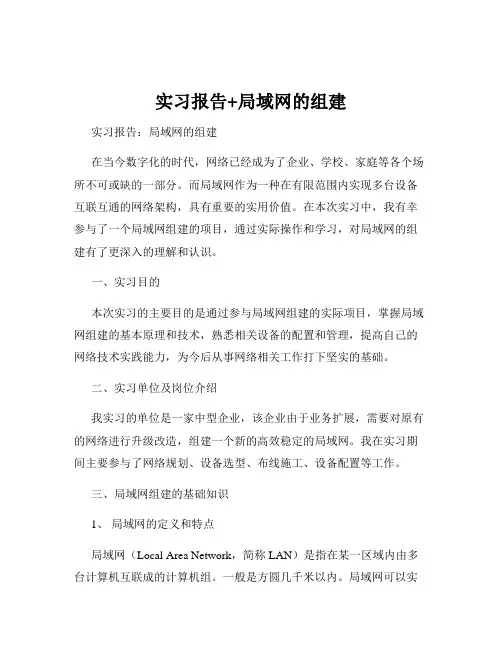

实习报告+局域网的组建
实习报告+局域网的组建实习报告：局域网的组建在当今数字化的时代，网络已经成为了企业、学校、家庭等各个场所不可或缺的一部分。
而局域网作为一种在有限范围内实现多台设备互联互通的网络架构，具有重要的实用价值。
在本次实习中，我有幸参与了一个局域网组建的项目，通过实际操作和学习，对局域网的组建有了更深入的理解和认识。
一、实习目的本次实习的主要目的是通过参与局域网组建的实际项目，掌握局域网组建的基本原理和技术，熟悉相关设备的配置和管理，提高自己的网络技术实践能力，为今后从事网络相关工作打下坚实的基础。
二、实习单位及岗位介绍我实习的单位是一家中型企业，该企业由于业务扩展，需要对原有的网络进行升级改造，组建一个新的高效稳定的局域网。
我在实习期间主要参与了网络规划、设备选型、布线施工、设备配置等工作。
三、局域网组建的基础知识1、局域网的定义和特点局域网（Local Area Network，简称 LAN）是指在某一区域内由多台计算机互联成的计算机组。
一般是方圆几千米以内。
局域网可以实现文件管理、应用软件共享、打印机共享、工作组内的日程安排、电子邮件和传真通信服务等功能。
其特点包括覆盖范围小、传输速率高、误码率低、成本低等。
2、局域网的拓扑结构常见的局域网拓扑结构有星型、总线型、环型和树型等。
星型拓扑结构以中央节点为中心，通过点到点的链路与各个节点相连，是目前应用最广泛的一种拓扑结构。
总线型拓扑结构中所有节点都连接在一条总线上，通过广播方式进行通信。
环型拓扑结构中各节点通过首尾相连的环形链路连接，数据沿一个方向传输。
树型拓扑结构是一种层次化的结构，类似于树的形状。
3、局域网的传输介质传输介质是指在网络中传输数据的物理通道，常见的有双绞线、同轴电缆、光纤等。
双绞线价格便宜，易于安装，但传输距离较短，传输速率相对较低。
同轴电缆抗干扰能力较强，但成本较高。
光纤具有传输速率高、传输距离远、抗干扰能力强等优点，但价格相对较高。
办公室局域网组建实训教程
办公室局域网组建实训教程一、实训概述局域网是一种连接在相对较小的地理区域内的计算机网络。
办公室局域网的组建是提高办公效率和信息共享的重要手段之一、在这个实训项目中，我们将通过搭建一个办公室局域网的实例来熟悉局域网的基本原理和操作。
二、实训步骤1.设计网络拓扑首先，我们需要设计一个合适的网络拓扑，以满足办公室的需求。
根据实际情况，可以选择星型、环形或总线型等拓扑结构。
确定主机数量、网络设备以及线缆的布线方式。
2.准备网络设备根据设计好的网络拓扑，准备所需的网络设备，包括路由器、交换机、无线接入点等。
确保设备的兼容性和稳定性。
3.连接网络设备按照拓扑设计连接网络设备。
首先，将交换机连接到路由器上，然后连接其他网络设备。
注意使用正确的网线和端口进行连接。
4.配置网络设备在电脑上打开浏览器，输入路由器的IP地址，进入路由器的管理界面。
根据网络拓扑和需求，进行相应的配置，包括修改路由器的基本设置、设置无线网络和密码等。
5.检查和测试确保网络设备配置的正确性后，进行网络连通性测试。
使用电脑或移动设备连接无线网络，并测试是否可以正常上网、互相访问。
6.网络安全配置为了提高网络安全性，可以进行一些常见的安全配置，如设置访问控制列表、启用防火墙、配置访客网络等。
7.故障排除如果在测试过程中发现网络连接有问题，可以进行故障排除。
首先，检查网络设备的连接是否正确，是否有线缆松动或故障。
其次，检查设备的配置是否正确，如IP地址、网关等。
8.网络管理搭建好局域网后，需要进行后续的网络管理工作。
包括监控网络设备、管理用户权限、定期备份配置文件等。
三、实训注意事项1.安全性注意在设置网络设备时，务必设置强密码，并定期更换密码。
保护好管理界面的登录信息，防止被未授权人员访问。
2.兼容性检查在购买网络设备时，需要注意设备的兼容性。
确保设备之间可以正常连接和通信。
3.布线规划布线时要避免电源线和网络线相交，以免干扰网络信号。
4.备份配置文件定期备份网络设备的配置文件，以防止设备故障或配置丢失时无法恢复。
《局域网组建与维护》实训计划
南溪县中等职业学校
《局域网组建与维护》实训计划
一、实训目的：
1.对两台计算机进行双机互连
2.在宿舍实现多台计算机利用ICS共享上网
3.从WINDOWS 2000客户机登录到服务器
4.设置两台计算机无线互连
5.在WINDOWS XP环境下设置文件及打印机共享
6.在一台服务器上设置两个WEB站点
7.设置本地安全策略防止ICMP攻击
8.安装天网防火墙并设置访问规则
二、实训时间：
一学年
三、实训地点：
实训大楼计算机实训室
四、实训班级：
计算机
五、实训指导教师：
相关学科教师
六、实训内容安排：
七、实训考核：
（一）平时：
1、出勤：20%
2、实际操作表现：20%
3、实训、实训报告：30% （二）考试：30%。
局域网组建与维护
《局域网组建与维护网技术》实训报告实验报告姓名学号专业局域网组建与维护指导教师实训时间 5月7日电子计算机系实验题目：局域网组网组建与维护实验目的：1、了解安装Ｗindows Server 2003所需的软硬件环境，掌握Windows Server 2003系统的安装与服务器的配置。
2、掌握布线工程中常用工具的使用方法，掌握直通线、交叉线的制作方法。
3、掌握组建对等网络，实现文件和打印共享。
4、掌握Web、FTP、DNS、DHCP等服务器的配置方法。
5、了解交换机、路由器等网络设备的常用配置。
实验要求：学会双绞网的制作、协议的安装（TCP/IP协议、IPX/SPX协议和Net/BIOS协议）、学会IIS组件的安装；学会WEB、FTP、DNS的配置；TCP/IP的设置，最终实现对等网的组建，利用所组建的网络实现文件上传下载和打印机的共享。
能够熟练的操作Windows Server 2003操作系统，掌握DHCP、DNS、WEB、FTP、POP3的安装以相应的配置。
并能将理论与实践相结合，把他们之间相互结合起来组成一个完整的局域网服务器。
实验仪器：带网卡的计算机、双绞线、水晶头、压线钳、剥线钳、测线仪实验内容及步骤：一、组建对等网络实现文件的共享（一）网线的制作与测通T568A标准连线顺序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
T568B标准连线顺序从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
1、直通线制作方法：2个同样的EIA/TIA568A或者2个同样的EIA/TIA568B。
2、交叉线制作方法：一个EIA/TIA568A和一个EIA/TIA568B3、网线的测通方法：通过测试器观察，符合指示灯配对。
（二）对等网络的搭建过程1、网络协议、服务的安装与配置NetBEUI与IPX/SPX协议安装之后无需设置即可使用。

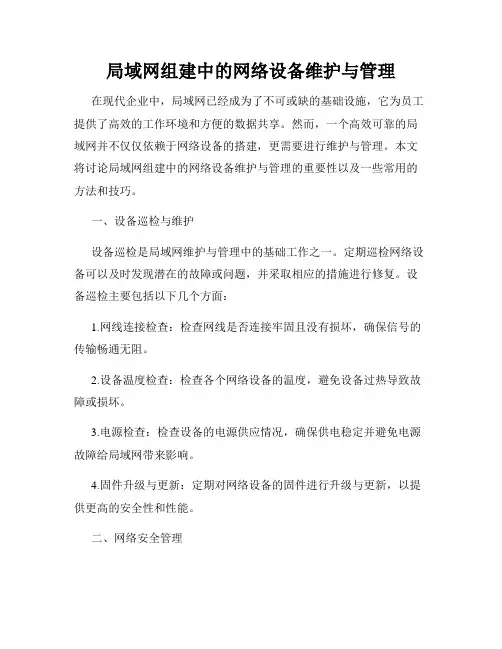

局域网组建中的网络设备维护与管理
局域网组建中的网络设备维护与管理在现代企业中，局域网已经成为了不可或缺的基础设施，它为员工提供了高效的工作环境和方便的数据共享。
然而，一个高效可靠的局域网并不仅仅依赖于网络设备的搭建，更需要进行维护与管理。
本文将讨论局域网组建中的网络设备维护与管理的重要性以及一些常用的方法和技巧。
一、设备巡检与维护设备巡检是局域网维护与管理中的基础工作之一。
定期巡检网络设备可以及时发现潜在的故障或问题，并采取相应的措施进行修复。
设备巡检主要包括以下几个方面：1.网线连接检查：检查网线是否连接牢固且没有损坏，确保信号的传输畅通无阻。
2.设备温度检查：检查各个网络设备的温度，避免设备过热导致故障或损坏。
3.电源检查：检查设备的电源供应情况，确保供电稳定并避免电源故障给局域网带来影响。
4.固件升级与更新：定期对网络设备的固件进行升级与更新，以提供更高的安全性和性能。
二、网络安全管理网络安全是局域网组建中不可忽视的一环。
在网络设备维护与管理中，确保局域网的安全性非常重要。
以下是一些常用的网络安全管理方法：1.入侵检测系统（IDS）：安装入侵检测系统可以及时发现并阻止潜在的网络入侵，保护局域网的安全。
2.防火墙设置：设计合理的防火墙策略，限制不必要的网络访问，并对可信任和不可信任的网络流量进行过滤和管理。
3.访问控制列表（ACL）：使用ACL来管理网络设备的访问权限，限制未经授权者的访问。
4.定期备份与恢复：建立定期备份局域网配置文件和数据的机制，并确保可以快速恢复和还原数据。
三、性能管理与优化保证局域网的高性能和稳定运行是网络设备维护与管理的关键目标。
以下是一些常用的性能管理和优化方法：1.流量监控：使用流量监控工具实时监测网络流量的使用情况，及时发现异常和瓶颈。
2.带宽管理：对网络带宽进行适当的分配和管理，确保关键应用程序的正常运行。
3.负载均衡：实施负载均衡策略，合理分配和调整网络设备的工作负载，提高整体性能。
4.故障排除与优化：当局域网出现性能问题时，要能够快速定位和解决问题，以最小化服务中断时间。
局域网组建和维护实训》实验报告
扬州市职业大学课程设计说明书设计（论文）题目：局域网组建与维护实训系别：信息工程学院专业：网络技术姓名：沈佳玲学号：指导教师：陈网凤完成时间：2014/1/1摘要校园网是学校现代化的标志，它将使学校的管理更上一层楼，使当前教学水平再上一新台阶。
在网上接受教育，可以不受时间、地域的限制，每个学生都可以根据自己的实际确定学习的时间、内容、进度，可以随时在网上下载学习内容或向教师请教。
随着计算机和网络技术的迅猛发展，互联网成了人们快速获取，发布，传递信息的重要途径。
计算机网络已渗透到社会的各个领域。
各行各业都处在网络化和信息化的建设过程中。
所以计算机网络在人们的生活，经济，和政治上发挥着重要的作用。
随着网络的逐步普及，校园网络的建设是学校向信息化发展的必然选择，校园网网络系统是一个非常庞大而复杂的系统，它不仅为现代化教学、综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。
全国各大高校作为现代教育的最主要阵地，发展网络教育责无旁贷。
各所学校也纷纷建立了校园网并接入Internet，但在建设和管理过程中，由于技术和资金的原因，存在着投资大，见效慢，缺乏有效管理的弊端，没有充分发挥出网络的作用。
本文就是针对这一现象进行对校园网的组建分析和改善校园网弊端。
而校园网工程建设中主要应用了网络技术中的重要分支局域网技术来建设与管理的，因此本毕业设计课题将主要以校园网络建设过程可能用到的各种技术及实施方案为设计方向，为校园网的建设提供理论依据和实践指导。
目录第一章需求分析地域需求随着社会信息化程度的不断深入，许多学校都在努力加强对计算机学科的教育。
扬州职大教学区包括公共教学楼、院系楼、实验楼、图书馆等，区内建有学生宿舍、学生食堂、后勤服务中心。
而校园网是针对学校内部的计算机网络，需要为学校提供信息交流、资源共享和协同工作等主要功能校园网是为师生提供教学、科研和综合信息服务的网络。
《局域网组建与维护》课程设计实训实施方案150609
2014-2015学年第二学期司法信息安全专业2014级《局域网组建与维护》课程实训实施方案一、课程实训目的《局域网组建与维护》课程实训是司法信息安全专业学生在校第3个学期末所进行的一项专业技术训练，目的是让学生掌握中小型企业局域网的网络规划与设计方法，具有很强的实践性，要求学生多动手，为后续的专业课程的学习打下坚固的基础。
本课程是在基于学生学习完《局域网组建与维护》课程的基础上开设的，通过课程的实训，切实提高学生的网络规划设计和实施方面的能力，大力培养学生的专业素质。
二、课程实训要求1、课程实训选题完成一个小型公司或单位网络规划及设计方案撰写。
2、课程实训主要内容某小型网络公司内部总共有2个部门：工程项目部和财务部，工程项目部共10个节点，财务部共3个节点。
其他具体要求如下：●为提高网络性能隔离广播，公司要求通过VLAN技术实现，按照每个部门一个VLAN的原则，路由器单独划分一个VLAN，请自行对VLAN进行规划。
●公司内网全部采用私网IP，Internet全部采用公网地址，请自行对IP地址进行规划（合理即可）。
请选用相关技术，使公司内网PC可以访问公网。
●公司内网采用动态路由协议互通，请选择合适的路由协议并进行配置。
●内网路由器与外网路由器之间采用专线方式互连，运行PPP并开启CHAP认证，请以公司内网路由器为主验证方做相关配置。
●公司内部有WEB、FTP服务器，运用合理技术使外网PC能够访问其WWW服务，但不能访问FTP服务。
实训主要包括如下内容：（1）需求分析（2）网络规划要求将详细写明每个功能的配置原因、方法及命令。
①网络结构设计要求用VISIO绘制网络结构设计拓扑图。
②VLAN划分为提高网络性能要求每个部门隔离广播公司通过VLAN技术实现，按照每个部门一个VLAN的原则，路由器单独划分一个VLAN，请自行对VLAN进行规划，填写下表空白内容。
请根据你自己规划的IP地址，填写下表，并放入要求撰写文档网络规划部④NAT实现公司内网全部采用私网IP，Internet全部采用公网地址，请自行对IP地址进行规划（合理即可）。
局域网网络配置实训报告
一、实习目的和任务本次实习旨在通过实际操作，使学生掌握局域网的组建、配置及维护方法，提高网络工程实践能力。
实习任务包括：1. 熟悉局域网的基本概念和结构；2. 掌握交换机和路由器的配置方法；3. 学习VLAN、路由协议和访问控制列表等网络技术的应用；4. 熟悉网络故障排查和网络安全防护措施。
二、实习基本要求1. 掌握网线制作与测试基本知识；2. 熟悉局域网组建及维护；3. 掌握交换机和路由器的配置方法；4. 熟悉VLAN、路由协议和访问控制列表等网络技术；5. 具备网络故障排查和网络安全防护能力。
三、实习内容1. 网络拓扑设计根据实习要求，设计一个包含总部、分公司1和分公司2的局域网拓扑图。
网络拓扑图应包括交换机、路由器、服务器、PC等设备，以及它们之间的连接关系。
2. 设备配置（1）交换机配置- 配置交换机的基本参数，如设备名称、管理IP地址等；- 创建VLAN，并分配端口至对应VLAN；- 配置端口安全策略，限制设备接入；- 配置STP协议，防止网络环路。
（2）路由器配置- 配置路由器的基本参数，如设备名称、管理IP地址等； - 配置接口，包括IP地址、子网掩码等；- 配置路由协议，实现不同网络之间的互通；- 配置访问控制列表，限制网络访问。
（3）服务器配置- 安装服务器操作系统；- 配置内部HTTP和FTP服务；- 配置防火墙规则，保证服务器安全。
3. 网络测试- 使用ping命令测试网络连通性；- 使用tracert命令跟踪数据包传输路径；- 使用nslookup命令查询域名解析。
4. 故障排查- 根据网络测试结果，分析故障原因；- 调整设备配置，解决网络故障。
5. 网络安全防护- 配置防火墙规则，限制非法访问；- 配置入侵检测系统，防范恶意攻击；- 定期更新设备固件，修复安全漏洞。
四、实习总结通过本次实习，我掌握了以下知识和技能：1. 熟悉局域网的基本概念和结构；2. 掌握交换机和路由器的配置方法；3. 熟悉VLAN、路由协议和访问控制列表等网络技术的应用；4. 具备网络故障排查和网络安全防护能力。
局域网组建中的网络设备维护与保养方法
局域网组建中的网络设备维护与保养方法在局域网组建中，网络设备的维护与保养是确保网络正常运行和提高工作效率的关键。
本文将介绍一些常用的网络设备维护与保养方法。
一、设备环境保护1. 温度控制：保持网络设备所在机房的温度适宜，通常控制在18-27摄氏度之间，避免高温或低温对设备性能的影响。
2. 空气流通：确保机房内有良好的空气流通，可以通过空调、风扇等设备保持空气新鲜，减少灰尘对设备的侵蚀。
3. 防尘防潮：定期清理机房内的灰尘，并使用湿布擦拭设备表面，避免尘埃积聚或进入设备内部。
在潮湿环境中，可以使用湿度控制设备，保护设备免受潮气侵蚀。
二、设备定期检查1. 硬件检查：定期检查设备的硬件状态，包括主板、内存、硬盘等是否正常运行，有无松动或损坏的部件。
2. 网络接口检查：检查网络设备的接口是否连接正常，如网线是否插紧、是否有松动、接口是否损坏等。
3. 日志分析：定期查看网络设备生成的日志，分析其中的错误信息、警告等情况，及时排查并解决问题。
三、设备备份与更新1. 数据备份：定期对网络设备中的关键数据进行备份，避免数据丢失或损坏导致无法恢复。
2. 固件更新：及时更新网络设备的固件版本，以获得新功能、修复漏洞或提高性能。
四、安全防护1. 防火墙设置：合理设置防火墙规则，限制外部网络对局域网的访问，提高网络的安全性。
2. 密码管理：定期更改设备的登录密码，并按照密码安全要求设置复杂的密码，避免被他人猜测或破解。
3. 安全策略：制定合理的安全策略，包括对网络设备进行限制访问、禁止不明设备接入等措施，保护网络的安全。
五、故障排除与维修1. 故障排查：当网络设备出现故障时，及时排查故障原因，并采取相应的修复措施。
2. 维修与更换：在无法修复的情况下，根据设备的保修信息或维修合同，及时联系厂商进行维修或更换设备。
综上所述，局域网组建中的网络设备维护与保养方法包括设备环境保护、设备定期检查、设备备份与更新、安全防护以及故障排除与维修。
局域网组建与维护实验
局域网组建与维护实验报告目录一网络服务功能1.INTERNET共享功能的测试；2.文件共享功能的测试；二、安装应用服务1.DNS的安装与测试；2.DHCP的安装与测试；3.FTP服务器的安装与测试；4.WEB服务器的安装与测试；一．网络服务功能1.1 INTERNET共享功能的测试；打开主机的网络连接如图所示打开主机虚拟网卡的IP地址如下图所示修改主机虚拟网卡的IP地址，使其与主机组成局域网，如下图所示：在虚拟客户机上打开IE浏览器，在地址栏输入””,成功访问互联网上的资源，如下图如示：1.2 文件共享功能的测试；(简)1. FTP站点的IP地址和端口设置，如下图附图1.2.1-1：FTP站点的IP地址和端口2. FTP站点主目录设置附图1.2.1-2：FTP站点主目录3.在主目录下添加“ShareFile”文件夹及新建“Share.txt”文件，文件内容为：“共享测试文件”如图2.3.1-3所示附图1.2.1-3：共享文件目录及内容1.在客户机上测试FTP共享，本次试验是虚拟机上Windows XP,在IE上输入ftp://192.168.126.100/，打开ShareFile文件夹内的Share.txt文件，显示共享文件夹内的文本内容，如下图所示：附图1.2.1-4：FTP服务测试成功二．安装应用服务2.1 DNS的安装与测试；（详）2.1.1DNS服务的安装1.执行“开始” “控制面板”菜单命令，打开“控制面板”窗口再双击“添加/删除程序”项，打开“添加/删除程序”窗口。
附图：2.1.1-1打开“添加/删除程序”窗口2.在“添加/删除程序”窗口左侧单击“添加/删除Windows组件”项，打开“Windows 组件向导”对话框。
附图：2.1.1-2打开“Windows组件向导”对话框3.在“Windows组件向导”对话框中选择“网络服务”，单击“详细信息”按钮，打开“网络服务”对话框，选中“域名服务系统（DNS）”左侧的复选框，如图2.1.1-3所示。
局域网组建、管理与安全维护-组建实训室网络
任务1-3 网络结构设计 拓扑结构图设计说明如下。 （1）传输介质。 计算机与交换机、代理服务器的连接都通过双绞线连接。 （2）学习分组。 为了满足分组训练要求，便于分组组建和维护管理构建的网络，每个小组的计算机用1台交换机连接。该实训 室共有48台计算机，分为6个小组，每个小组8台计算机。各小组还可以重新组合成小型局域网。
（2）平均每天有3个班级在此实训室上课，有的需要 Windows 7系统，有的需要Windows Server 2008或Linux系 统，甚至需要同时运行多个系统；
（3）每个班上课的环境都是全新的，不要把上次课的操作结 果保留在操作计算机上；
（4）为了避免IP地址冲突和地址不够用的问题，实训室内要 实现动态地址分配；
是（ ）
光纤网络（ ）；双绞线网络（ ）
共（ ）台，是（ ）型号的
使用该实训室的专业、 课程及主要训练内容
连接设备的品牌及型号
有哪些网络安全要求 上网安全（ ）；信息安全（ ）
有哪些应用要求
共享访问Internet（ ）；远程管理（ ）；自动获取IP地址（ ）
是否同意以上内容
情况属实（ ） 说明：调查人和被调查人签名确认
（1）用户调查分析 （2）需求分析 （3）网络结构设计
任务2 连接与配 置实训室
局域网
按照拓扑结构图和实训室物理布局连接好网络。首先是物理 连接，通过传输介质将所有需要的设备连接起来。网线已经 连接到该实训室，实训室内具体设置要求如下。
（1）教师将实训指导书和实训要求文档存放到服务器上，学 生共享服务器下载文件；
耐心做事，做好简单的事情
注重团队协作
第第44页
项目五 组建实训室网络
过渡页
TRANSITION PAGE
组建局域网的实训报告
一、实训目的本次局域网组建实训旨在使学生掌握局域网组建与配置的基本知识，提高动手实践能力，培养解决实际网络问题的能力。
通过实训，学生能够：1. 理解局域网的基本概念和组成；2. 掌握双绞线制作、网络设备配置等基本技能；3. 熟悉网络拓扑结构设计、服务器配置及网络资源共享等操作；4. 提高团队合作与沟通能力。
二、实训环境1. 实训室：配备电脑、交换机、路由器、双绞线、水晶头等网络设备；2. 操作系统：Windows Server 2012；3. 网络设备：3台交换机、1台路由器、若干台电脑。
三、实训内容1. 网络拓扑结构设计- 根据实际需求，设计合理的网络拓扑结构；- 利用绘图软件绘制网络拓扑图，标明各设备位置及连接方式。
2. 双绞线制作- 学习双绞线制作方法，掌握直通线和交叉线的制作；- 使用压线钳、剥线钳、水晶头等工具制作双绞线。
3. 网络设备配置- 配置交换机，设置VLAN、端口镜像等功能；- 配置路由器，实现路由转发、NAT等功能；- 配置DNS服务器，提供域名解析服务；- 配置DHCP服务器，实现自动分配IP地址。
4. 服务器配置- 安装Windows Server 2012操作系统；- 配置文件服务器，实现文件共享；- 配置打印机服务器，实现打印机共享；- 配置Web服务器，提供网页服务；- 配置FTP服务器，实现文件传输。
5. 客户端接入- 将电脑接入局域网，配置IP地址、网关、DNS等信息；- 测试网络连通性，确保客户端能够访问网络资源。
四、实训过程1. 前期准备- 学习网络基础知识，了解局域网的基本概念和组成；- 熟悉网络设备配置方法，掌握相关软件操作。
2. 网络拓扑结构设计- 根据实际需求，设计合理的网络拓扑结构；- 利用绘图软件绘制网络拓扑图，标明各设备位置及连接方式。
3. 双绞线制作- 学习双绞线制作方法，掌握直通线和交叉线的制作；- 使用压线钳、剥线钳、水晶头等工具制作双绞线。
局域网组建的网络管理和维护方法
局域网组建的网络管理和维护方法随着互联网的快速发展，局域网已经成为现代企业、学校和家庭中不可或缺的一部分。
而对于局域网的管理和维护，也变得越来越重要。
本文将介绍一些有效的网络管理和维护方法，帮助您保持局域网的正常运行。
一、网络管理的基本原则1.1 网络拓扑结构的选择在组建局域网时，选择合适的网络拓扑结构对于网络管理和维护至关重要。
常见的拓扑结构包括总线型、星型、环型和树型。
根据实际需求和网络规模，选择最适合的拓扑结构有助于提高网络的可靠性和可管理性。
1.2 网络设备的合理配置选择适当的网络设备，并进行合理的配置也是网络管理的重要环节。
例如，交换机、路由器等设备的选择应基于网络规模和预期的网络负载。
此外，为了保障网络安全，还需配置防火墙、入侵检测系统等安全设备。
1.3 网络管理员的培训和学习网络管理员在网络管理和维护中扮演着重要角色。
建议组建局域网的单位为网络管理员提供相关的培训和学习机会，提高其技能水平和对网络问题的应对能力。
此外，及时了解新的网络技术和安全威胁也是网络管理员必备的素质。
二、网络管理和监控工具2.1 网络管理软件网络管理软件是对局域网进行监测和管理的利器。
它们可以实时监控网络的运行状态，包括带宽的使用情况、设备的健康状况以及网络流量等。
常见的网络管理软件有SolarWinds、Nagios等，可以根据自己的需求选择适合的软件进行部署。
2.2 网络流量分析工具网络流量分析工具可以帮助管理员识别和解决网络中的瓶颈问题。
通过分析数据包的流向和协议的使用情况，可以找到网络中的性能问题并进行优化。
Wireshark是一款流行的网络流量分析工具，可以用于抓包和分析。
2.3 网络安全工具网络安全是局域网管理和维护中的重要方面。
使用防火墙、入侵检测系统和防病毒软件等安全工具可以帮助检测和阻止潜在的威胁，保障网络的安全性和稳定性。
知名的网络安全工具包括阿里云安骑士、卡巴斯基等。
三、网络维护的常见问题及解决方法3.1 网络故障排除当网络出现故障时，网络管理员需要快速定位问题，并采取相应的解决措施。
实训5实训报告局域网网络拓扑及网络设置
实训5实训报告局域网网络拓扑及网络设
置
1. 概述
该报告旨在介绍实训5期间的局域网网络拓扑及相关网络设置。
2. 网络拓扑
在实训5中，我们采用了星型拓扑来构建局域网网络。
该网络
拓扑由一个中心交换机和多个终端设备组成，所有终端设备都通过
以太网与中心交换机相连。
3. 网络设置
为了确保局域网网络的正常运行，我们进行了以下网络设置：
3.1 IP地址分配
每个终端设备都被分配了一个唯一的IP地址，以便在网络中进行通信和标识。
IP地址的分配是根据网络规划和需求进行的。
3.2 子网掩码设置
为了实现网络划分和隔离，我们使用了子网掩码来设置每个子网的范围。
子网掩码决定了IP地址中哪些位用于网络地址，哪些位用于主机地址。
3.3 默认网关设置
默认网关是局域网中连接到其他网络的出口。
我们设置了每个终端设备的默认网关，以便实现与其他网络的通信。
3.4 DNS设置
为了实现域名解析和访问互联网的功能，我们配置了每个终端设备的DNS服务器地址。
3.5 网络安全设置
为了确保局域网网络的安全性，我们采取了一些网络安全设置，如防火墙配置、访问控制列表等。
4. 总结
通过本报告，我们介绍了实训5期间的局域网网络拓扑及相关
网络设置。
这些设置确保了局域网网络的正常运行和安全性。
在未
来的实训中，我们将继续优化网络设置，以适应不断变化的需求和
技术发展。
局域网组建实训报告
局域网组建实训报告一、实训目的和背景随着互联网的快速发展，局域网已成为现代企事业单位办公环境中不可或缺的一部分。
为了让学生更好地掌握局域网组建的相关知识和技能，提高他们的实际操作能力，我们进行了局域网组建的实训。
二、实训内容和步骤1.实训内容本次实训的内容是组建一个简单的局域网，包括选择合适的网络设备、配置网络设备、连接各台计算机、测试网络连通性等。
2.实训步骤（1）选择网络设备根据实际需求，我们选择了一台路由器、一台交换机和若干台计算机作为网络设备。
（2）配置网络设备首先，我们将路由器与交换机通过网线连接起来。
然后，通过访问路由器的管理界面，配置路由器的IP地址、子网掩码等参数。
接着，我们配置交换机的基本参数，如VLAN、端口速率等。
（3）连接计算机我们将各台计算机通过网线连接到交换机上的各个端口，确保每台计算机都能与交换机直接通信。
（4）测试网络连通性最后，我们使用ping命令测试各台计算机之间的连通性，确保局域网搭建成功。
三、实际操作和成果在实际操作中，我们首先根据实验室设备的实际情况，选择了一台路由器和一台交换机。
然后，我们通过查阅相关资料，了解到路由器的管理界面可以通过在浏览器中输入默认的IP地址进行访问。
我们按照说明书上的操作步骤，配置了路由器和交换机的基本参数。
在连接计算机时，我们遇到了一些问题。
有几台计算机无法自动获取到IP地址，我们检查了网线的连接和相关的设置，最终解决了问题。
通过测试网络连通性，我们发现局域网搭建成功，各台计算机可以互相通信，网络速度也比较稳定。
四、实训心得和感想通过这次实训，我们学到了很多关于局域网组建的知识和技巧。
其实，局域网的组建并不是一件很复杂的事情，只要掌握了一些基本的原理和操作步骤，就可以很容易地完成。
但同时，我们也认识到了局域网组建中可能会遇到的一些问题和挑战，比如设备的选购、网络设备的配置等。
在未来的学习和工作中，我们会更加注重实际操作的能力培养，不断提高自己的动手能力和解决问题的能力。
05实训项目报告-局域网网络结构及网络设置
计算机网络实训（验）项目报告教师评语教师签字日期成绩学生姓名赵文秀学号1133101455951班级11秋计专分组项目编号05 项目名称局域网网络结构及网络设置实训报告一、实训目的1、初步掌握计算机网络的定义，计算机网络功能及计算机网络的分类。
2、重点了解局域网的结构及网络系统的设置。
3、掌握计算机网络的5种结构，即总线型、星型、环型、树型和网状型。
重点掌握总线型星型。
4、学会使用网络的软硬件资源。
二、实训内容与步骤（要求：针对实训案例的每项工作，完成实验，并分别撰写实训步骤）1．到学校计算机中心、计算机公司了解计算机网络结构，并对网络进行简单的设置，了解不同网络结构的优缺点。
1、星形拓扑星形拓扑是由中央节点和通过点到到通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：（1）控制简单。
（2）故障诊断和隔离容易。
（3）方便服务。
星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈。
（3）各站点的分布处理能力较低。
→2、总线拓扑总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
总线拓扑结构的优点：（1）总线结构所需要的电缆数量少。
（2）总线结构简单，又是无源工作，有较高的可靠性。
（3）易于扩充，增加或减少用户比较方便。
总线拓扑的缺点：（1）总线的传输距离有限，通信范围受到限制。
（2）故障诊断和隔离较困难。
（3）分布式协议不能保证信息的及时传送，不具有实时功能→3、环形拓扑环形拓扑网络由站点和连接站的链路组成一个闭合环。
环形拓扑的优点：（1）电缆长度短。
（2）增加或减少工作站时，仅需简单的连接操作。
（3）可使用光纤。
环形拓扑的缺点：（1）节点的故障会引起全网故障。
（2）故障检测困难。
（3）环形拓扑结构的媒体访问控制协议都采用令牌传达室递的方式，在负载很轻时，信道利用率相对来说就比较低。
4、树形拓扑→4，树形拓扑树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图5-20 “许可协议”对话框
图5-21 “选择目标位置”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤5：单击“下一步”按钮，弹出“选择开始菜单文件夹”对话框。如图
5-22所示。 • 步骤6：单击“下一步”按钮，弹出“准备安装”对话框。如图5-23所示。
（2）WinGate服务器配置。
WinGate能提供WWW、POP3、FTP、Telnet、SOCKS等代理服务。默认情况 下，各服务采用默认端口，如WWW用80端口，FTP用21端口等。如要对端 口进行更改，则需手动修改设置。 可对“Services”选项卡中的所有服务进行配置，下面以WWW服务配置为例进 行说明。选中“WWW Proxy server”，双击，进入“WWW Proxy server属性对话框”，如图5-9所示，对各选项进行设置。
图5-11 WinGate客户端的安装类型选择
图5-12 WinGate客户端安装成功界面图
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 （3）WinGate客户端配置。 步骤2：客户端配置。如图5-13所示。 ① WinGate 客户端主界面如图5-13所示，选择“WinGate Servers”选项卡 （见图5-14）。
任务实施
根据实训室建设要求，按以下要点实施任务。 （1）需要专门配置一台服务器来存储学生的作业和教师的教学文件 （2）为了减轻管理员的工作量，学生使用的客户端均采取动态获取 地址的方式，避免IP地址冲突，因此需要设置DHCP服务，给实训室 所有客户机提供IP地址。 （3）计算机硬件要能满足常用局域网的要求，并能与Internet连接 （4）安装有多个操作系统，如Windows XP、Linux、Windows 2003 Server等，以满足计算机基础操作及网络专业的应用需求。 （5）满足网络安全，并可以让学生模拟组建网络过程中所需要的各 种配置。
任务1 实训室网络组建、配置与维护
任务1-1 实训室网络组建
1．组网需求分析 2．组网目标确定 3．网络结构设计 4．网络设备选购 5．网络硬件连接
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器） 1．环境准备
（1）硬件环境：一台可正常连接Internet的计算机作为服务器（64 MB以上的 内存，硬盘容量越大越好）：普通计算机。 （2）软件环境：Windows Server 2003操作系统，TCP/IP，WinGate服务器 软件。
图5-22 “选择开始菜单文件夹”对话框
图5-23 “准备安护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤7：单击“下一步”按钮，弹出“正在安装”对话框。如图5-24所示。 • 步骤8：等待安装完成，弹出“完成安装”对话框。如图5-25所示。
图5-4 安装成功后“程序”中显示的状态
图5-5 登录界面
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 在该登录窗口，先不输入密码，直接单击“OK”按钮，进入图5-6所示的窗口。 提示你还没有设置密码，是否不设置密码继续运行。单击“OK”则是，单击 “Cancel”为否。 然后会提示你没有密码设置不安全，要求你设置新的密码。在图5-7中输入密码 。设置后单击“OK”进入WinGate主界面（见图5-8）。
技能目标
态度目标
准备工作
教 学 导 航（续）
● 正确判定计算机当前的配置情况和网络服务安装情况 ● 在规定时间内完成DHCP服务的安装，并能在局域网内能实现动态 考核成绩 地址分配 ● 各项目组的任务都在规定的时间内完成，达到了任务书的要求 A 等标准 ● 工作时不大声喧哗，遵守纪律，与同组成员间协作愉快，配合完 成了整个工作任务，保持工作环境清洁，任务完成后自动整理、归还工 具，关闭电源
2．任务要求
（1）在Windows Server 2003系统中安装WinGate服务器。 （2）配置WinGate服务器。
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享
（1）WinGate服务器的安装。 ① 双击WinGate安装文件，首先是协议界面，必须需选择“I agree”项,进入WinGate欢 迎界面。 ② 选择WinGate的安装类型。 如果在网络的其他计算机上没有发现WinGate，安装程序会建议配置这台计算机为客户端 或服务器。在选为服务器的计算机上选择“服务器”安装类型，如果还没确定的情况也 是先选择“服务器”。如图5-2所示。 ③ 选择“Continue”，注册、选择安装方式、选择安装路径（见图5-3）等一直继续直到 完成安装。在安装过程中有一个activate项，要进行激活，可选择在线激活，也可选择 不在线激活。
项目分解
具体工作内容 （1）组网需求分析 （2）组网目标确定 任务1-1实训室局域网网络组建 （3）网络结构设计 （4）网络设备选购 （5）网络硬件连接 （1）环境准备 任务1-2设置Internet连接共享 （2）安装代理服务器 （3）配置代理服务器，实现共享Internet （1）安装好软件 任务1-3安装与配置文件服务器 （2）配置文件服务器 任务1 （1）安装DHCP服务 任务 1-4 DHCP 服务器安装、配 实训室局 （2）配置和管理DHCP服务 置与管理 域网组建、配 （3）配置DHCP客户端 置与维护 （1）安装管理软件 任务1-5快速恢复多机系统 （2）不同模式的配置 （3）恢复多机系统 （1）安装终端服务 （2）配置终端服务器 任务1-6远程管理服务器 （3）配置客户端，实现通过XP等Windows操 作系统管理远程服务器 （1）测试计算机能否正常上网 （2）测试能否执行远程管理 任务1-7网络测试 （3）测试计算机之间能否正常通信 （4）测试能否正常使用文件服务器 任 务 子 任 务
图5-8 WinGate主界面
图5-9 WinGate服务器的配置界面图
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 （3）WinGate客户端配置。 配置方法一如下介绍。 步骤1：客户端安装。 内网中的计算机使用WinGate登录Internet，一种简单的方式即安装WinGate 客户端程序，安装方法与WinGate服务器相同，只要选择“客户端”即可。 如图5-11所示。 完成后，在程序窗口中的显示如图5-12所示。
图5-24 “正在安装”对话框图
图5-25 “完成安装”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 2．建立FTP服务器
步骤1：启动Serv-U程序，打开“Serv-U管理控制台－主页”窗口。如图526所示。
图5-26 “Serv-U管理控制台－主页”窗口
“WinGate Engine”和“GateKeeper”。启动WinGate程序是通过“Start
Wingate Engine”程序实现的，关闭则使用“Stop Wingate Engine”。而 “GageKeeper”是用户的界面，启动时就可发现，进入的是GateKeeper界面。如图 5-5所示。
局域网组建、配置与 维护项目教程
项目5 实训室局域网 组建、配置与维护
教学导航
知识目标 ● 了解实训室局域网与其他网络不同之处 ● 知道文件服务器的作用 ● 了解组建实训室局域网的作用与目标 ● 知道主要的网络测试方法 ● 掌握DHCP的作用与功能 ● 学会安装与配置专门的文件服务器 ● 熟悉DHCP服务器的配置与维护 ● 熟练掌握快速恢复多机系统 ● 熟练掌握局域网安全维护 ● 熟练掌握远程管理实训室计算机 ● 通过实训室局域网使用，了解网络安全的必要性，树立安全观念 ● 认真分析任务目标，做好整体规划 ● 耐心做事，做好简单的事情，简单的事情不能忽视，要反复练习要熟练 ● 团队协作，相互配合 ● 分组：每6～7个学生一组，自主选择1人为组长 ● 给每个组准备6～7台没有任何配置但硬件设备齐全的计算机，让学生将这些计 算机按要求完成配置，给每个学生分发一份任务书 ● 系统安装盘、Office安装文件
图5-27 “域向导”对话框
图5-28 填写FTP使用相关对外通讯端口的信息
任务1 实训室网络组建、配置与维护
图5-6 密码输入提示框
图5-7 密码设置界面
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享
左边窗格中显示“System”“Service”“Users”选项卡，图5-8中显示的是 “System”选项卡；右边窗格中动态显示内部使用WinGate访问Internet 的情况，可同过该窗口随时中止用户的访问连接。
图5-15 “Application”标签
图5-16 “Advanced”标签
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
步骤1：双击下载的安装程序su7201.exe，弹出“选择安装语言”对话框。如图 5-18所示。 步骤2：单击“确定”按钮，弹出“安装向导”。如图5-19所示。
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 2．建立FTP服务器
步骤2：单击“管理域”，弹出“域向导”对话框，输入域名信息，勾选“启用 域”。如图5-27所示。 步骤 3：单击“下一步”按钮，出现填写FTP使用相关对外通讯端口的信息，端 口可以改动，本文保持默认值。如图5-28所示。
