焊接符号大全(最全易理解)
焊接符号大全详解
焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息,如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会(AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4)规程中有详细说明。
焊接符号包含许多信息,而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1:焊接符号能够提供什么信息?答:焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2:焊接符号由哪些单元组成?答:一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3:参考线是什么?答:参考线是构成一个焊接符号的基础,由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4:焊接符号中各单元的标准位置是如何安排的?答:图1所示是一条参考线,一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息,包括如下。
①尾缀T 只用于特殊的焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。
如果没有参考意义或无须规范,尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸,也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内,无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间,对于对接接头来说是敞开的根部。
焊接符号注解

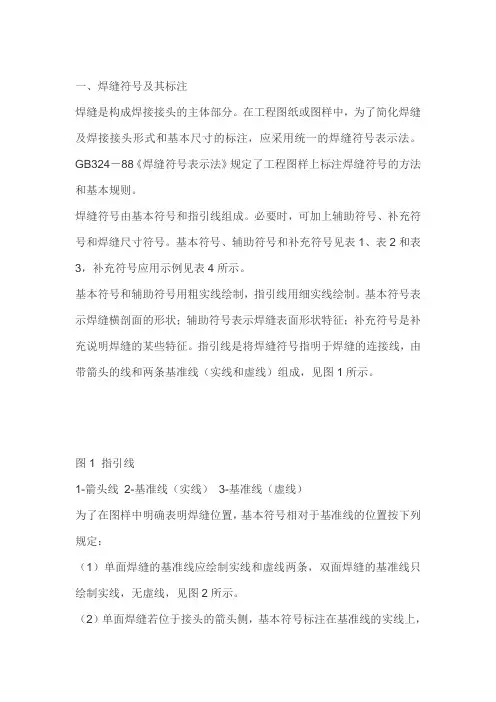

一、焊缝符号及其标注焊缝是构成焊接接头的主体部分。
在工程图纸或图样中,为了简化焊缝及焊接接头形式和基本尺寸的标注,应采用统一的焊缝符号表示法。
GB324-88《焊缝符号表示法》规定了工程图样上标注焊缝符号的方法和基本规则。
焊缝符号由基本符号和指引线组成。
必要时,可加上辅助符号、补充符号和焊缝尺寸符号。
基本符号、辅助符号和补充符号见表1、表2和表3,补充符号应用示例见表4所示。
基本符号和辅助符号用粗实线绘制,指引线用细实线绘制。
基本符号表示焊缝横剖面的形状;辅助符号表示焊缝表面形状特征;补充符号是补充说明焊缝的某些特征。
指引线是将焊缝符号指明于焊缝的连接线,由带箭头的线和两条基准线(实线和虚线)组成,见图1所示。
图1 指引线1-箭头线2-基准线(实线)3-基准线(虚线)为了在图样中明确表明焊缝位置,基本符号相对于基准线的位置按下列规定:(1)单面焊缝的基准线应绘制实线和虚线两条,双面焊缝的基准线只绘制实线,无虚线,见图2所示。
(2)单面焊缝若位于接头的箭头侧,基本符号标注在基准线的实线上,如果焊缝位于接头的非箭头侧,则基本符号标注在基准线的虚线上。
焊缝尺寸符号在图样上一般不标注,如果设计和生产需要注明焊缝尺寸时才标注。
a)b)c)d)图2 基本符号相对于基准线的位置举例a)焊缝在接头的箭头侧b)焊缝在接头的非箭头侧c)对称焊缝d)双面焊缝二、焊接方法及其标注在图样上标注焊接方法是与焊缝符号同时配合使用。
GB5185-85《金属焊接及钎焊方法在图样上的表示代号》中规定用数字代号表示焊接方法,见表5,其标注在焊缝符号的指示线尾部,见图3。
a)b)图3 焊接方法标注a)单一焊接方法b)组合焊接方法表5 常用焊接方法及其数字代号举例焊接方法代号焊接方法代号焊条电弧焊111 MIG焊(含熔化极氩弧焊)131埋弧焊12 MAG焊(含CO2焊)135丝极埋弧焊121 非隋性气体药芯电弧焊136带极埋弧焊122 TIG焊(含钨极氩弧焊)141氧乙炔焊311 等离子弧焊15电渣焊72 —第一位数字表示焊接方法的大分类号,如“1”表示电弧焊,“2”表示电阻焊,“3”表示气焊,“7”表示其它焊接法,“9”表示钎焊。
焊接符号说明大全
焊接符号说明参考JIS-Z3021标准一,双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二,单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三,I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四,V 型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五,X 型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接坡口深度3mm坡口开口角度90°板材间距为0六,V 型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T 连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为0七,K 型焊接焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口深度9mm坡口开口角度45°板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八,J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九,双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十,U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一,H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二,喇叭V型,喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三,喇叭型,喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四,角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸,再标准大的尺寸用()括起表示另外这种焊高不同的场合,要表示清楚方向焊缝长度为500mm十五,角焊接(双面)焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm侧面图上没有记号表示段焊焊接长度为50mm焊接3处段焊间距为250mm十六,角焊接(间断)焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量 箭头侧3处箭头对面2处焊缝间距300mm十七,塞型,槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八,拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九,堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十,点焊,发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦,并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦,并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一,填充焊接焊接位置形状表示记号二十二,焊接部位表面形状焊接位置形状表示记号对接焊,角焊表面平坦对接焊,角焊表面凸起点焊发散型焊接发散熔接发散熔接发散熔接二十三,焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四,现场焊接,全周焊接,全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五,记号组合焊接位置形状表示记号型焊接与拍子型焊接K 型焊接与角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六---1,射线探伤记号焊接位置形状表示记号射线探伤一般场合部分(抽检)射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六---2,超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六---3,磁粉探伤,渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
焊接图纸符号解读,终于能看懂了
焊接图纸符号解读,终于能看懂了展开全文一般的机械人刚开始看焊接图纸,有看天书的赶脚。
本文罗列了各种焊接图纸符号和解读。
基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上,焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示,标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法,可用“/”分开,左侧表示正面(或盖面)的焊接方法,右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底,后用手工电弧焊盖面,则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝,背面封底焊,正面焊缝表面齐平,焊接方法为打底焊用手工钨极氮弧焊,盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科,属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线,另一条为虚线,线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧,也可画在下侧,基准线一般应与图样的标题栏平行,仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧,则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧,则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段,用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线,尺寸数字原则上亦为粗实线,尾部符号为细实线,尾部符号主要是标注焊接工艺、方法等内容。
8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时,可只选择一处标注焊缝的符号和尺寸。
焊接符号大全
(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时,有斜口开槽之试板应置於上方位置。
(X)3 焊接符号""系表示对接焊,而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉"",如在图示中无该项注解或说明时,则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练,对於焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊,两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊,焊接长为50公厘,焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽,根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊,脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属於搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。
常用焊接符号大全
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝,不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法,如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时,可采用图示法。
3.2焊缝符号由基本符号与指引线组成,必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定; GB/T 12212中常用的图示方法见附录C(规范性附录)。
3.3当专业标准规定焊缝尺寸、焊接工艺时,焊缝符号中应表示这些内容。
焊接方法在图样上标注时,按附录B(规范性附录)的规定。
要求焊后加工的,如铲平、磨平、切削加工等,应在技术要求中标明。
4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号,见表1。
表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝(卷边完全熔化) 注:不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示,并加注焊缝有效厚度S,见表72 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1(续)序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号,见表2。
表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注:不需要确切地说明焊缝的表面形状时,可以不用辅助符号。
4.2.2辅助符号应用示例见表3。
焊接符号大全(详解)
焊接符号年夜全之南宫帮珍创作焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息, 如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会(AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4)规程中有详细说明.焊接符号包括许多信息, 而且相当复杂, 实际生产中年夜大都的焊接设计人员只是使用了其中很少一部份.符号中的信息和单位问题1:焊接符号能够提供什么信息?答:焊接符号能够提供如下信息.接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或法式、焊缝位置、质量要求、焊缝次第、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2:焊接符号由哪些单位组成?答:一个焊接符号可以包括如下单位.参考线、箭头、基本焊接符号、尺寸和其他数据、弥补符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3:参考线是什么?答:参考线是构成一个焊接符号的基础, 由水平位置的划线组成.参考线必需画在靠近所要暗示的焊接接头符号的旁边.每一个焊接符号单位必需根据符号标准放置在参考线周围一个适当的位置处.水平参考线及焊接符号单位的位置如图1所示.问题4:焊接符号中各单位的标准位置是如何安插的?答:图1所示是一条参考线, 一些其他的单位标识表记标帜可以放置在参考线的周围.典范焊接符号显示出各种定位焊缝的一些信息, 包括如下.①尾缀T 只用于特殊的焊缝, 例如, 焊接方法改变、焊条改变等, 可以在图纸上有详细参考说明.如果没有参考意义或无须规范, 尾缀可以省略.②参考线上的S 记号S取决于焊缝类型, 如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等, 这个记号一般是位于焊缝符号的左边.③记号E 在这里代表一个开坡口焊缝的有效尺寸, 也称为焊缝尺寸或焊脚高.有效尺寸的标准标在圆括号内, 无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边.④R 在这里代表形成所需形状的焊缝数之间的空间, 对对接接头来说是关闭的根部.如果是塞焊或开槽焊缝, R在这里暗示填充深度.这个记号位于焊缝符号的中间位置.⑤A 在这里暗示对接接头的坡口角度(倾斜角), 也包括塞焊焊缝的沉入角度.⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状.⑦F 在这里暗示获得所需焊缝外形的方法, 焊缝外形可以通过下述方法获得.打磨(G)、机械加工(M)、铲削(C)、锤击(H)、滚轧(R)或者其他(U).⑧L 在这里暗示焊缝长度, 这个长度标示总是位于焊缝符号的右边.无论箭头位于何处, 这个位置总是不变的.⑨P 在这里暗示当焊接中断时焊缝的中心线与中心线的间距.⑩(N)在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量.问题5:箭头一般放置在哪里?答:箭头线位于参考线的一端或另一端, 在焊接接头的箭头线一边有一个箭头, 这个箭头能指向任何方向, 向上、向下或向前、向后.一个焊接符号甚至可以有多个箭头.问题6:箭头符号告诉人们些什么信息?答:与箭头相关的符号放置在参考线各自接头一边的上面或下面.参考线的术语“箭头侧”是指箭头指向焊缝接头一侧.位于参考线箭头侧的符号是指接头的箭头侧.位于参考线另一侧的符号是指接头的另一侧.当从图纸的底部观看时, 箭头侧总是更靠近观看者.箭头侧和另一侧的例子见图2.基本符号问题7:什么是基本的焊接符号?答:基本的焊接符号如图3所示.问题8:已经界说了箭头侧和另一侧, 但怎样把焊接符号填放在参考线上?答:与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4所示.值得注意的是, 如果被焊的接头只焊接一面, 这种类型的接头只需一个焊接符号即可, 放置在与接头施焊侧相应的参考线的一侧.问题9:知道了基本的焊缝符号和箭头的意义, 但这些基本符号如何使用呢?答:这些基本符号使用的例子如图5所示.问题10:卷边焊缝符号如何使用?答:与其他焊接符号一样, 卷边焊缝符号非常有用.箭头侧的卷边焊缝符号的例子如图7所示.组合焊缝符号问题11:什么是组合焊缝符号?答:一个焊接接头有时往往需要不止一种类型的焊缝.工程结构制造中, 带坡口的焊缝经常与另一种焊缝(例如角焊缝)焊接在一起.当呈现这种情况时, 人们能见到参考线两边都有焊缝符号, 如图9所示.问题12:为什么使用多组参考线?如何看懂这些参考线?答:多组参考线暗示出焊接把持的次第.第一次焊接把持与箭头一起显示在多组参考线上, 在进行下一道线上的把持前, 前一次把持必需完成.远离箭头的每一条线都给出每次连续把持的信息, 这些把持还包括一些尾缀中不包括的焊接弥补信息, 例如检测方法等.多组参考线的例子如图10所示.弥补符号问题13:什么是弥补符号?答:弥补符号涉及到焊缝的一些重要信息, 是与其他的焊接符号结合在一起的, 见图11.问题14:现场焊接符号如何暗示?答:现场焊接符号是箭头和参考线结合处的一面小旗.这个小旗暗示该焊缝需要在现场进行焊接, 而不是在车间中预先焊接好.暗示现场焊接的几个焊缝符号如图13所示.问题15:焊接符号怎样暗示出焊缝熔透水平?答:焊接符号暗示的熔透水平是一个反面涂黑的记号(在参考线一边呈半月形).焊缝熔透符号暗示在接头一面焊接时另一面的熔化状态, 这个弥补符号还包括(在符号的左边)熔化量要求的尺寸.焊缝熔透符号的例子如图14所示.问题16:间隔符号暗示什么含义?答:位于参考线上的间隔符号, 一个方框, 暗示在接头内放置的资料, 称为间隔或插片.像反面衬垫资料符号一样, 间隔符号的特殊规定标注在尾缀中, 见图16.问题17:资料拔出符号暗示什么含义?答:资料拔出符号是位于参考线上的一个矩形符号, 这个符号暗示在焊接接头处拔出的填充资料带或环.插片或环在焊接中完全熔化, 与接头成为整体.可熔插片一般采纳钨极氩弧焊进行焊接.这个符号规定放置在带坡口焊缝符号相反的一边.美国焊接学会(AWS)规定将可熔插片分类符号放置在焊接符号的尾缀中.可熔焊接插片符号的例子如图17所示.问题18:焊缝外形符号暗示什么含义?答:外形符号暗示对焊缝概况形状的要求.焊缝外形包括平滑、上凸、下凹.外形符号上的字母暗示整修焊缝的方法.C 铲削;G 打磨;H 锤击;M 机械加工;R 滚轧.实际焊缝外形要求的相应符号见图18.问题19:反面垫板符号暗示什么含义?答:矩形垫板符号暗示有衬垫资料放置在带坡口焊缝的反面, 这个符号除放置在带坡口焊缝符号的相反一边以外, 与塞焊缝符号相似.另一个需要注意的是, 字母R可以放置在符号之内, 暗示焊接之后衬垫资料必需被去除.反面符号规定的衬垫资料可以与母材相同, 也可以是铜、陶瓷、玻璃带、焊剂、气体或其他资料.要求的衬垫资料类型必需在尾缀中注明.反面垫板资料符号的例子如图15所示.问题20:划有圆圈的符号含义是什么?答:划有圆圈的符号位于连接参考线和箭头周围的一个圆圈内.这个符号暗示某接头周围是连续的焊缝, 即使焊接方向可能发生变动.划有圆圈的焊缝及符号的例子如图12所示.问题21:一个完整的焊缝符号需要哪些最小的单位?答:①参考线+箭头+基本焊接符号.②参考线+箭头+尾缀.二者任选其一.问题22:箭头打折暗示什么含意答:箭头打折暗示焊接接头两侧只有一边必需开坡口.箭头指向的资料是把持者施焊前应开坡口的一边, 如图8所示.问题23:船形位置的V形焊缝符号如何使用?答:单面船形位置的V形焊缝及符号如图6所示.问题24:打底焊道与封底焊道之间有什么分歧?答:打底焊道是在厚板单面坡口对接焊时, 为了防止角变形或为了防止自动焊时发生烧穿现象, 而先在接头反面坡口根部进行的一道焊接.封底焊道是在单面坡口对接焊中, 先焊完正面坡口焊缝, 在反面铲清焊根后, 再进行的一道焊接, 目的是保证使焊缝根部完全熔合.问题25:打底焊和封底焊都采纳了什么符号?答:这两种焊道采纳了相同的符号, 但焊接次第在焊接符号的尾缀中有规定, 或者采纳组合参考线.打底焊道符号一般标在远离箭头的第一条线上, 第二条线上是焊缝坡口符号.打底焊道符号总是标在焊缝坡口符号的另一边.封底焊道符号位于离开箭头的第二条线上, 接着是焊缝坡口符号.封底和打底焊道的符号如图19所示.角焊缝尺寸问题26:什么因素决定了角焊缝的尺寸?答:角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定, 见图20.问题27:角焊缝的尺寸在焊缝符号上是如何标注的?答:角焊缝尺寸用焊脚高暗示, 焊脚高尺寸标注在角焊缝符号的旁边, 如图21所示.问题28:角焊缝的长度如何确定?答:角焊缝是一条从一端到另一端连续的焊缝, 除非有尺寸限制.如果焊缝不要求是连续的, 在角焊缝符号右边应标注一个数码, 提示把持者焊缝的长度, 如图22所示.塞焊和开槽焊缝问题29:塞焊焊缝的焊接符号是如何规定的?答:对塞焊焊缝尺寸的规定主要是沉入角度和焊缝填充深度, 如图24所示.问题30:开槽焊缝的尺寸如何标注?答:开槽焊缝丈量尺寸的根据是开槽的宽度, 长条槽是开在被焊工件的接合面上.焊接符号上标有开槽的长度, 一般在焊缝符号的右边.问题31:在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗?答:可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道, 可是这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝, 不能被称为塞焊或开槽焊缝.这种情况下形成的焊缝及符号如图25所示.概况焊道问题32:什么是概况焊道?答:概况焊道是指那些堆焊在工件概况以改善抗磨损性、增加概况硬度或具有耐蚀性的金属.为了改善概况硬度或抗磨损性而采纳的填充金属称为概况堆焊.这种工艺经经常使用于推土机刃板、铲斗以及岩石破碎设备上.问题33:概况焊道的尺寸和焊接符号怎样暗示?答:堆焊焊道的尺寸是从工件概况到焊道面, 也即堆焊资料的高度.堆焊焊道尺寸及符号如图26所示.角焊缝尺寸问题34:什么因素决定了角焊缝的尺寸?答:角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定, 见图20.问题35:角焊缝的尺寸在焊缝符号上是如何标注的?答:角焊缝尺寸用焊脚高暗示, 焊脚高尺寸标注在角焊缝符号的旁边, 如图21所示.问题36:角焊缝的长度如何确定?答:角焊缝是一条从一端到另一端连续的焊缝, 除非有尺寸限制.如果焊缝不要求是连续的, 在角焊缝符号右边应标注一个数码,提示把持者焊缝的长度, 如图22所示.创作时间:二零二一年六月三十日。
焊接符号、补充焊接符号类型和图纸(大全)
基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。
方坡口焊缝根据焊接工艺,方坡口焊缝将受到最大截面厚度的限制。
单斜角坡口焊缝一种边缘准备工艺,通常在相邻截面只有一个边缘可供准备时使用。
基本焊接符号如果截面厚度大于12 毫米,则使用这种类型的焊接来限制所需焊接金属的数量。
如果型材的厚度大于16mm,并且只有相邻型材的一个边缘可供准备,则使用这种类型的焊缝来限制所需焊接金属的数量。
根据ISO 标准,它说明了具有凸起边缘的板之间的坡口焊缝。
根据AWS 标准,它展示了法兰凹槽接头上的边缘焊缝。
角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。
根面的单V 型坡口焊缝的ISO 标准符号。
根面单坡口焊缝的ISO 标准符号。
尽管ISO 2553中提到了这两种情况,但最好还是避免使用。
扩口V 型坡口焊缝AWS 标准符号,用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号,用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号,坡口角度为15 – 30⁰,用于边缘准备。
基本焊接符号角焊缝的符号,是最常用的焊接类型。
如果没有指定,则腿长相等。
说明边缘焊缝,通常仅沉积在一侧。
一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。
电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。
符号说明了从接头一侧进行的电弧点焊。
符号用于说明电阻点焊,需要从两侧进行操作。
点焊通常是指电阻点焊。
焊与点焊类似,但它不是单点焊接,而是以线性形式进行。
该符号表示电阻缝焊,需要从接头两侧进行操作。
弧形缝焊符号用于说明弧形缝焊,仅从接头的一侧进行焊接。
缝焊通常采用电阻缝焊,而很少使用电堆焊顾名思义,该符号的箭头线指向要涂敷焊缝金属的整个表面。
补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。
焊接符号大全详解
焊接符号大全详解在现代工业生产中,焊接是一种极为重要的连接工艺。
为了准确、清晰地表达焊接的要求和技术规范,焊接符号应运而生。
焊接符号就像是一种特殊的语言,它能够在图纸上向焊接工人传递各种关键信息,确保焊接工作的质量和准确性。
接下来,让我们详细了解一下焊接符号的世界。
焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。
基本符号是焊接符号的核心部分,它用来表示焊缝的横截面形状。
常见的基本符号有以下几种:1、Ⅰ形焊缝:这是最简单的一种焊缝形状,通常用于薄板的焊接。
2、 V 形焊缝:其横截面呈 V 形,具有一定的坡口角度,适用于较厚板材的焊接。
3、 X 形焊缝:也称为双面 V 形焊缝,需要在焊接件的两面进行坡口加工和焊接,能够提供较大的焊缝强度。
4、 U 形焊缝:具有较深的坡口,能够保证焊缝根部的熔透,常用于对焊接质量要求较高的场合。
辅助符号用于补充说明焊缝的某些特征,比如焊缝表面形状、焊缝的分布等。
例如,平面符号表示焊缝表面是平的;凹面符号表示焊缝表面下凹;凸面符号表示焊缝表面凸起。
补充符号则用于表示焊缝的某些特殊要求,如焊接方法、焊缝的段数等。
比如,带垫板符号表示在焊缝底部放置垫板;周围焊缝符号表示焊缝环绕工件的整个周边。
焊缝尺寸符号用于明确焊缝的具体尺寸,包括焊缝的宽度、深度、余高、坡口角度等。
这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。
指引线一般由箭头线和基准线组成。
箭头线直接指向焊缝位置,基准线则用来标注各种符号和尺寸。
在实际应用中,焊接符号的组合方式多种多样。
例如,一个简单的角焊缝可能由基本符号(如三角形)、焊缝尺寸(如焊脚尺寸)和指引线组成。
而对于一个复杂的对接焊缝,可能还会包括坡口角度、钝边尺寸等详细信息。
此外,还有一些特殊的焊接符号需要注意。
比如,点焊缝符号通常用于薄板的连接,用一个圆来表示;塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。
常用焊接符号介绍
常用焊接符号介绍1. 引言在焊接行业中,焊接符号是非常重要的一部分。
焊接符号是一种图形化的表示方法,用于指示焊缝几何形状和焊接方法。
理解和掌握常用的焊接符号是进行焊接工作的基础,对于提高焊接质量和提高生产效率具有重要意义。
本文将介绍一些常用的焊接符号,帮助读者更好地理解和应用。
2. 直角焊缝符号直角焊缝符号是最常见的焊接符号之一,用于表示直角焊缝的几何形状和焊缝尺寸。
直角焊缝符号由一条横线和两条竖直线组成,横线位于两条竖直线之上。
横线的长度表示焊缝的长度,横线与竖直线的交点表示焊缝的位置。
例如,一个横线长10mm,位于两条竖直线的交点上方2mm的直角焊缝可以表示为:[20 mm(10+10)].焊缝形状符号用于表示焊缝的形状,例如直角焊缝、V型焊缝、U型焊缝等。
这些符号通过特定的图形表示焊缝的形状。
例如,垂直于水平线的两条倾斜线表示V型焊缝,两条平行线表示U型焊缝。
使用焊缝形状符号时,要注意符号的指向。
指向符号的箭头表示焊缝所在的一侧,箭头的方向表示焊缝的位置。
例如,一个倾斜向上的箭头表示焊缝在上侧,倾斜向下的箭头表示焊缝在下侧。
4. 焊缝尺寸符号焊缝尺寸符号用于表示焊缝的尺寸。
焊缝尺寸符号通常由两个数字组成,分别表示“焊缝的宽度”和“焊缝的深度”。
宽度表示焊缝的外侧尺寸,深度表示焊缝的内部深度。
焊缝尺寸符号的表示方法有多种,常见的有直线和箭头组成的符号。
直线的长度表示焊缝的宽度,箭头表示焊缝的深度。
下面是一些常见的焊缝符号示例:•直角焊缝:[20 mm]•V型焊缝:V(90°)•U型焊缝:U(10 mm)•焊缝尺寸示例:12 mm↑-20 mm↓这些示例只是常见的符号示例,实际应用中的焊缝符号还有很多种类,需要根据具体情况进行选择和绘制。
6. 总结常用焊接符号是熟悉焊接工艺和图纸阅读的关键。
本文介绍了一些常用的焊接符号,包括直角焊缝符号、焊缝形状符号和焊缝尺寸符号。
理解和掌握这些符号将有助于读者更好地应用于焊接工作中。
焊接符号大全最全易理解
(O)65
(O)66 (X)67 (O)68 (X)69 (O)70 (O)71 (X)72 (X)73 (X)74 (X)75 (O)76 (X)77 (O)78 (X)79 (X)80 (O)81 (O)82 (O)83 (X)84 (O)85 (X)86 (X)87 (O)88 (O)89 (O)90 (X)91 (O)92
(O)60
(X)61
(O)62 (O)63 (X)64
在焊接符号中"
"是表示双边连续角焊。
CNS 焊接符号适用于电焊与气焊。 中国国家标准的简称是 CNS。 技能检定试板中 B1F4 是代表薄管有衬环对接。 技能检定试板中 C1VF3 是代表薄管有衬环对接。 技能检定时,有垫板之软钢薄板立焊之技能代号是 A1H2。 厚板,横焊试板在焊接时方形槽板的方向应置于上方。 在薄板检定弯曲试验之试片标准宽度应取 38 公厘。 一般手工电焊经技能检定合格,其资格时效是永久有效。 技能检定 B 类有垫板对接,其开槽角度为 60~75°。 技能检定代号 A2F3 是代表薄板无垫板平焊。 技能检定代号 A2F3 中"2"是代表有垫板焊接。 焊接符号的主要目的是用简单的符号来表示焊接之方法。 技能检定代号 A2F3 中"F"是代表立向焊接。 焊接符号之表示法,凡焊道在箭头之同侧,则画在副基在线。 技能检定代号 D2VH4 中"VH"是代表管轴水平固定焊。 凡焊接符号置于基在线则表示焊道焊在箭头同侧。 焊接符号中符号及尺寸置于副基在线时即表示箭头侧要焊接。 焊接符号中如焊接符号及尺寸置于基在线时即表示箭头侧要焊接。 焊接符号表示方式,电焊与气焊不同。 制图中线条所构成的视图,尺寸符号及注释等系图面的要素。 制图中的比例为 1:2 是为放大的画法。 制图的线条是构成工程图的基本要素,但其粗细可以不分。 绘图时,机件的轮廓形状是用粗的虚线绘之。 投影线是从一视图的一点连到另一视图或另一点的细线。 所谓正投影的绘图方法是能正确地表示出其形状及机件各部份的细则 及尺寸。 所谓视图为观察者与对象之间放置一透视面,而由对象上的各点引线垂 直于透视面所构成的图样。 一个复杂的工程图只要一个视图就能完全表示出对象的全部形状及尺 寸。 前视图是表示对象前部的形状,长度及高度。 正投影系利用投影原理来求视图,以表示对象的正确形状。 绘侧视图时,不必与前视图对齐。
焊接符号大全
焊接符号什么是焊接符号焊接符号是一种工程语言,能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成,必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号,它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号,见表2-2。
点击下载焊接符号说明大全(excel表格详细讲解)焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号,见表2-3。
不需要确切地说明焊缝的表面形状时,可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号,见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线,另一条为虚线)组成。
指引线指向有关焊缝处,基准线一般应为水平线。
焊接图纸符号解析【大全】
焊接图纸符号解析内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.基本坡口符号坡口符(注:图中“破”应为“坡”)焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上,焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示,标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法,可用“/”分开,左侧表示正面(或盖面)的焊接方法,右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底,后用手工电弧焊盖面,则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝,背面封底焊,正面焊缝表面齐平,焊接方法为打底焊用手工钨极氮弧焊,盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科,属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线,另一条为虚线,线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧,也可画在下侧,基准线一般应与图样的标题栏平行,仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧,则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧,则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段,用粗实线表示。
焊接符号大全Word版
(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时,有斜口开槽之试板应置于上方位置。
(X)3 焊接符号""系表示对接焊,而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉"",如在图示中无该项批注或说明时,则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练,对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊,两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊,焊接长为50公厘,焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽,根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊,脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属于搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。
图纸上的焊接符号大全
图纸上的焊接符号大全内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.基本坡口符号坡口符(注:图中“破”应为“坡”)焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上,焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示,标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法,可用“/”分开,左侧表示正面(或盖面)的焊接方法,右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底,后用手工电弧焊盖面,则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝,背面封底焊,正面焊缝表面齐平,焊接方法为打底焊用手工钨极氮弧焊,盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科,属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线,另一条为虚线,线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧,也可画在下侧,基准线一般应与图样的标题栏平行,仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧,则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧,则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段,用粗实线表示。
焊接符号大全
焊接符号大全(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时,有斜口开槽之试板应置于上方位置。
(X)3 焊接符号""系表示对接焊,而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉"",如在图示中无该项批注或说明时,则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练,对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊,两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊,焊接长为50公厘,焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽,根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊,脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属于搭接接头。
焊接符号大全(详解)
焊接符号年夜全之阿布丰王创作焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息,如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会(AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4)规程中有详细说明.焊接符号包括许多信息,而且相当复杂,实际生产中年夜大都的焊接设计人员只是使用了其中很少一部份.符号中的信息和单位问题1:焊接符号能够提供什么信息?答:焊接符号能够提供如下信息.接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或法式、焊缝位置、质量要求、焊缝次第、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2:焊接符号由哪些单位组成?答:一个焊接符号可以包括如下单位.参考线、箭头、基本焊接符号、尺寸和其他数据、弥补符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3:参考线是什么?答:参考线是构成一个焊接符号的基础,由水平位置的划线组成.参考线必需画在靠近所要暗示的焊接接头符号的旁边.每一个焊接符号单位必需根据符号标准放置在参考线周围一个适当的位置处.水平参考线及焊接符号单位的位置如图1所示.问题4:焊接符号中各单位的标准位置是如何安插的?答:图1所示是一条参考线,一些其他的单位标识表记标帜可以放置在参考线的周围.典范焊接符号显示出各种定位焊缝的一些信息,包括如下.①尾缀T 只用于特殊的焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明.如果没有参考意义或无须规范,尾缀可以省略.②参考线上的S 记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边.③记号E 在这里代表一个开坡口焊缝的有效尺寸,也称为焊缝尺寸或焊脚高.有效尺寸的标准标在圆括号内,无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边.④R 在这里代表形成所需形状的焊缝数之间的空间,对对接接头来说是关闭的根部.如果是塞焊或开槽焊缝,R在这里暗示填充深度.这个记号位于焊缝符号的中间位置.⑤A 在这里暗示对接接头的坡口角度(倾斜角),也包括塞焊焊缝的沉入角度.⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状.⑦F 在这里暗示获得所需焊缝外形的方法,焊缝外形可以通过下述方法获得.打磨(G)、机械加工(M)、铲削(C)、锤击(H)、滚轧(R)或者其他(U).⑧L 在这里暗示焊缝长度,这个长度标示总是位于焊缝符号的右边.无论箭头位于何处,这个位置总是不变的.⑨P 在这里暗示当焊接中断时焊缝的中心线与中心线的间距.⑩(N)在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量.问题5:箭头一般放置在哪里?答:箭头线位于参考线的一端或另一端,在焊接接头的箭头线一边有一个箭头,这个箭头能指向任何方向,向上、向下或向前、向后.一个焊接符号甚至可以有多个箭头.问题6:箭头符号告诉人们些什么信息?答:与箭头相关的符号放置在参考线各自接头一边的上面或下面.参考线的术语“箭头侧”是指箭头指向焊缝接头一侧.位于参考线箭头侧的符号是指接头的箭头侧.位于参考线另一侧的符号是指接头的另一侧.当从图纸的底部观看时,箭头侧总是更靠近观看者.箭头侧和另一侧的例子见图2.基本符号问题7:什么是基本的焊接符号?答:基本的焊接符号如图3所示.问题8:已经界说了箭头侧和另一侧,但怎样把焊接符号填放在参考线上?答:与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4所示.值得注意的是,如果被焊的接头只焊接一面,这种类型的接头只需一个焊接符号即可,放置在与接头施焊侧相应的参考线的一侧.问题9:知道了基本的焊缝符号和箭头的意义,但这些基本符号如何使用呢?答:这些基本符号使用的例子如图5所示.问题10:卷边焊缝符号如何使用?答:与其他焊接符号一样,卷边焊缝符号非常有用.箭头侧的卷边焊缝符号的例子如图7所示.组合焊缝符号问题11:什么是组合焊缝符号?答:一个焊接接头有时往往需要不止一种类型的焊缝.工程结构制造中,带坡口的焊缝经常与另一种焊缝(例如角焊缝)焊接在一起.当呈现这种情况时,人们能见到参考线两边都有焊缝符号,如图9所示.问题12:为什么使用多组参考线?如何看懂这些参考线?答:多组参考线暗示出焊接把持的次第.第一次焊接把持与箭头一起显示在多组参考线上,在进行下一道线上的把持前,前一次把持必需完成.远离箭头的每一条线都给出每次连续把持的信息,这些把持还包括一些尾缀中不包括的焊接弥补信息,例如检测方法等.多组参考线的例子如图10所示.弥补符号问题13:什么是弥补符号?答:弥补符号涉及到焊缝的一些重要信息,是与其他的焊接符号结合在一起的,见图11.问题14:现场焊接符号如何暗示?答:现场焊接符号是箭头和参考线结合处的一面小旗.这个小旗暗示该焊缝需要在现场进行焊接,而不是在车间中预先焊接好.暗示现场焊接的几个焊缝符号如图13所示.问题15:焊接符号怎样暗示出焊缝熔透水平?答:焊接符号暗示的熔透水平是一个反面涂黑的记号(在参考线一边呈半月形).焊缝熔透符号暗示在接头一面焊接时另一面的熔化状态,这个弥补符号还包括(在符号的左边)熔化量要求的尺寸.焊缝熔透符号的例子如图14所示.问题16:间隔符号暗示什么含义?答:位于参考线上的间隔符号,一个方框,暗示在接头内放置的资料,称为间隔或插片.像反面衬垫资料符号一样,间隔符号的特殊规定标注在尾缀中,见图16.问题17:资料拔出符号暗示什么含义?答:资料拔出符号是位于参考线上的一个矩形符号,这个符号暗示在焊接接头处拔出的填充资料带或环.插片或环在焊接中完全熔化,与接头成为整体.可熔插片一般采纳钨极氩弧焊进行焊接.这个符号规定放置在带坡口焊缝符号相反的一边.美国焊接学会(AWS)规定将可熔插片分类符号放置在焊接符号的尾缀中.可熔焊接插片符号的例子如图17所示.问题18:焊缝外形符号暗示什么含义?答:外形符号暗示对焊缝概况形状的要求.焊缝外形包括平滑、上凸、下凹.外形符号上的字母暗示整修焊缝的方法.C 铲削;G 打磨;H 锤击;M 机械加工;R 滚轧.实际焊缝外形要求的相应符号见图18.问题19:反面垫板符号暗示什么含义?答:矩形垫板符号暗示有衬垫资料放置在带坡口焊缝的反面,这个符号除放置在带坡口焊缝符号的相反一边以外,与塞焊缝符号相似.另一个需要注意的是,字母R可以放置在符号之内,暗示焊接之后衬垫资料必需被去除.反面符号规定的衬垫资料可以与母材相同,也可以是铜、陶瓷、玻璃带、焊剂、气体或其他资料.要求的衬垫资料类型必需在尾缀中注明.反面垫板资料符号的例子如图15所示.问题20:划有圆圈的符号含义是什么?答:划有圆圈的符号位于连接参考线和箭头周围的一个圆圈内.这个符号暗示某接头周围是连续的焊缝,即使焊接方向可能发生变动.划有圆圈的焊缝及符号的例子如图12所示.问题21:一个完整的焊缝符号需要哪些最小的单位?答:①参考线+箭头+基本焊接符号.②参考线+箭头+尾缀.二者任选其一.问题22:箭头打折暗示什么含意答:箭头打折暗示焊接接头两侧只有一边必需开坡口.箭头指向的资料是把持者施焊前应开坡口的一边,如图8所示.问题23:船形位置的V形焊缝符号如何使用?答:单面船形位置的V形焊缝及符号如图6所示.问题24:打底焊道与封底焊道之间有什么分歧?答:打底焊道是在厚板单面坡口对接焊时,为了防止角变形或为了防止自动焊时发生烧穿现象,而先在接头反面坡口根部进行的一道焊接.封底焊道是在单面坡口对接焊中,先焊完正面坡口焊缝,在反面铲清焊根后,再进行的一道焊接,目的是保证使焊缝根部完全熔合.问题25:打底焊和封底焊都采纳了什么符号?答:这两种焊道采纳了相同的符号,但焊接次第在焊接符号的尾缀中有规定,或者采纳组合参考线.打底焊道符号一般标在远离箭头的第一条线上,第二条线上是焊缝坡口符号.打底焊道符号总是标在焊缝坡口符号的另一边.封底焊道符号位于离开箭头的第二条线上,接着是焊缝坡口符号.封底和打底焊道的符号如图19所示.角焊缝尺寸问题26:什么因素决定了角焊缝的尺寸?答:角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定,见图20.问题27:角焊缝的尺寸在焊缝符号上是如何标注的?答:角焊缝尺寸用焊脚高暗示,焊脚高尺寸标注在角焊缝符号的旁边,如图21所示.问题28:角焊缝的长度如何确定?答:角焊缝是一条从一端到另一端连续的焊缝,除非有尺寸限制.如果焊缝不要求是连续的,在角焊缝符号右边应标注一个数码,提示把持者焊缝的长度,如图22所示.塞焊和开槽焊缝问题29:塞焊焊缝的焊接符号是如何规定的?答:对塞焊焊缝尺寸的规定主要是沉入角度和焊缝填充深度,如图24所示.问题30:开槽焊缝的尺寸如何标注?答:开槽焊缝丈量尺寸的根据是开槽的宽度,长条槽是开在被焊工件的接合面上.焊接符号上标有开槽的长度,一般在焊缝符号的右边.问题31:在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗?答:可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道,可是这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝,不能被称为塞焊或开槽焊缝.这种情况下形成的焊缝及符号如图25所示.概况焊道问题32:什么是概况焊道?答:概况焊道是指那些堆焊在工件概况以改善抗磨损性、增加概况硬度或具有耐蚀性的金属.为了改善概况硬度或抗磨损性而采纳的填充金属称为概况堆焊.这种工艺经经常使用于推土机刃板、铲斗以及岩石破碎设备上.问题33:概况焊道的尺寸和焊接符号怎样暗示?答:堆焊焊道的尺寸是从工件概况到焊道面,也即堆焊资料的高度.堆焊焊道尺寸及符号如图26所示.角焊缝尺寸问题34:什么因素决定了角焊缝的尺寸?答:角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定,见图20.问题35:角焊缝的尺寸在焊缝符号上是如何标注的?答:角焊缝尺寸用焊脚高暗示,焊脚高尺寸标注在角焊缝符号的旁边,如图21所示.问题36:角焊缝的长度如何确定?答:角焊缝是一条从一端到另一端连续的焊缝,除非有尺寸限制.如果焊缝不要求是连续的,在角焊缝符号右边应标注一个数码,提示把持者焊缝的长度,如图22所示.时间:二O二一年七月二十九日。
焊接符号大全
(O)1 銲接位置代號”HF”是指管軸水平固定銲。
(X)2 B類厚板有墊板橫銲時,有斜口開槽之試板應置於上方位置。
(X)3 銲接符號"”係表示對接銲,而非角銲。
(X)4(O)5 銲接符號中""是表示現場全周銲。
(X)6 銲接符號中”"是表示方槽銲。
(X)7 銲接符號中"”是表示滲透銲。
(O)8 銲接符號中”"是表示腳長相等交錯雙邊斷續角銲。
(O)9 銲接符號中""是表示單邊連續角銲.(O)10 銲接位置代號"H"是代表橫銲之意。
(X)11 銲接符號中"V"是表示開單J型槽。
(X)12 銲接符號中""係表示需全周銲。
(O)13 銲接符號之尾叉"”,如在圖示中無該項註解或說明時,則尾叉可視情況予以省略。
(X)14 銲接技術員最主要是技術的熟練,對於銲接符號的瞭解並不重要。
(X)15 銲接符號”○"表示現場全周銲接。
(O)16 銲接符號”"是表示塞孔銲接。
(O)17 銲接符號”"是表示連續角銲,兩側腳長分別為6公厘及9公厘。
(O)18 銲接符號” "是表示單邊斷續角銲,銲接長為50公厘,銲接間距為150公厘。
(O)19 銲接符號""是表示方形槽,根部間隙2公厘。
(O)20 銲接符號"”是表示V形槽銲接。
(X)21 銲接符號"”是表示單側斷續角銲,腳長分別為6公厘及9公厘。
(X)22 銲接符號”"是表示V形槽銲接。
(O)23 銲接符號""是表示全周銲接之意。
(X)24 "”屬於搭接接頭.(X)25(O)26 銲接符號" "表示開60度之V形槽。
(X)27 工程圖”"中,"2"是表示銲件根面。
