铝合金门窗施工图深化设计2014讲解
铝合金门窗安装施工演示PPT
![铝合金门窗安装施工演示PPT](https://img.taocdn.com/s3/m/e2347606842458fb770bf78a6529647d26283478.png)
美观
铝合金门窗外观简洁美 观,具有良好的装饰效 果,能够提升建筑的整
体品质。
节能
铝合金门窗具有良好的 隔热性能和保温性能, 能够有效地降低能源消
耗。
铝合金门窗的种类
01
02
03
04
平开窗
通过合页或铰链连接窗扇和窗 框,可实现平开或旋转开启。
推拉窗
窗扇在轨道上滑动,可实现推 拉开启或关闭。
固定窗
03
铝合金门窗安装步骤
定位和划线
确定门窗洞口的位置和尺寸,使 用墨线弹出中心线和边框线。
根据设计图纸和门窗尺寸,确定 门窗框的安装位置,并在墙面上
作出标记。
测量门窗框的尺寸,确保门窗框 与洞口尺寸一致,并做好记录。
安装铝合金门窗框
将门窗框放置在标记 位置,确保框的水平 和垂直,并用木楔临 时固定。
选择合适的铝合金门窗
01
根据测量得到的洞口尺寸和设计 要求,选择合适的铝合金门窗型 号和规格。
02
选择时需要考虑铝合金门窗的材 料、厚度、玻璃类型、开启方式 等因素,以满足安全、功能和美 观的要求。
准备安装工具和材料
准备安装铝合金门窗所需的工具,如螺丝刀、电钻、扳手等 。
准备安装铝合金门窗所需材料,如密封胶、固定片、螺丝等 ,并确保材料的质量和适用性。
实例三:特殊铝合金门窗的安装
总结词
需定制方案
详细描述
特殊铝合金门窗的安装需要定制方案,因为 涉及到特殊的结构和材料。首先,与专业人 员沟通,确定门窗的设计和功能要求。然后 ,根据设计要求进行定制加工,确保门窗符 合设计要求。接下来,按照普通铝合金门窗 的安装方法进行安装。最后,进行质量检查
和调试,确保门窗功能正常、使用安全。
铝合金门窗施工图深化设计说明书
![铝合金门窗施工图深化设计说明书](https://img.taocdn.com/s3/m/47fd82d36529647d2628524a.png)
• B. 单玻推拉窗:当推拉窗单扇面积≤1.5㎡,选用单滑轮;当推拉 窗单扇面积>1.5㎡,选用双滑轮。
• 3.2.推拉门滑轮选用:双滑轮材质304,单滑轮采用普通就可以。
• A. 无论单玻还是中空,两扇推拉的均选用双滑轮。
• B. 四扇推拉门,旁边两扇采用固定,选用单滑轮;中间两扇推拉, 选用双滑轮。
• 《建筑玻璃应用技术规程》
(JGJ113-2003)
• 《浮法玻璃》
(GB11614-1999)
• 《钢化玻璃》
(GB/T 9963-1998)
• 《中空玻璃》
(GB/T 11944-1989)
• 《建筑外窗抗风压性能分级及检测方法》 (GB/T 7106-2008)
• 《建筑外窗气密性能分级及检测方法》 (GB/T 7107-2008)
铝合金门窗施工图深化设计
讲师:xx 日期:xx
• 一、铝合金门窗施工图深化设计的目的:
•
使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程
的质量,满足建筑工程的需要。
• 二、铝合金门窗设计的基本常识:
• 1、 铝合金门窗(以下简称铝门窗)是指在建筑物上的安装高度不大 于100m、无特殊功能要求(如防火、防爆、防化学腐蚀等)的铝门窗。 不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高 度大于100m的门窗工程应采取相应的措施。
• 《建筑抗震设计规范》
(GB50011-2001)
• 《钢结构设计规范》
(GB50017-2003)
• 《铝合金建筑型材》
(GB/T5237-2000)
• 《铝合金门》
(GB/T8478-2003)
外门窗、栏杆工程深化设计指引
![外门窗、栏杆工程深化设计指引](https://img.taocdn.com/s3/m/021e882282c4bb4cf7ec4afe04a1b0717fd5b393.png)
外门窗、栏杆工程深化设计指引目录第一部分:外门窗、栏杆工程技术标准 (2)一、适用范围 (2)二、设计依据 (2)三、材料、设备、及配件要求 (3)(一)一般要求 (3)(二)材料要求 (3)四、铝合金门窗的设计要求 (8)五、栏杆的设计、制作、安装和施工要求 (12)(一)栏杆的设计要求 (12)(二)工序要求 (12)(三)金属表面油漆及防锈要求 (13)(四)杆件连接 (14)(五)预埋件制作与施工 (14)(六)成品或半成品安装 (16)(七)成品验收 (16)(八)成品保护 (17)(九)玻璃栏杆的设计和施工 (17)第二部分:外门窗、栏杆工程施工图深化设计 (24)一、图纸部分 (24)(一)总说明 (24)(二)图纸目录 (28)(三)图纸部分 (29)二、外门窗计算书部分 (30)三、栏杆计算 (34)第一部分:外门窗、栏杆工程技术标准一、适用范围本技术标准适用于中泰集团所有外门窗铝合金门窗、塑钢门窗和室外钢质阳(露)台栏杆、钢质楼梯间栏杆、钢质花槽栏杆、女儿墙顶栏杆的制安工程招投标及现场施工指导。
二、设计依据1、本标准参照国家相关标准规范编制,如当地政府有比本标准更高的要求时,按照当地政府规定执行。
2、本标准中引用的国家或行业标准—旦有更新时,外门窗、栏杆工程设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。
3、除另有注明外,本工程须符合设计、图纸和相关国家,地方及行业标准,主要包括但不限于:《工程建设标准强制性条文》2013 年版《建筑工程施工质量验收统一标准》GB50300-2017)《建筑装饰装修工程施工及验收规范》(GB50210-2018 )《住宅装饰装修工程施工规范》( GB50327-2017 )《民用建筑工程室内环境污染控制规范》( GB50325 -2014 )《铝合金门窗》(GB/T8478-2008)《铝合金门窗工程技术规范》(JGJ214- 2016)《铝合金门窗设计、施工验收规范》(DBJ15-30- 2015)《中空玻璃》(GB/T11944- 2012)《建筑玻璃应用技术规程》(JGJ113-2015 )《建筑安全玻璃管理规定》(发改运行[2003]2116 号)《钢结构设计规范》( GB50017 -2017 )《建筑结构设计荷载规范》( GB50009 -2015 )三、材料、设备、及配件要求(一)一般要求1、除非工程项目所在地另有规定,工程所有的铝型材、钢材,五金配件、玻璃、密封材料、硅酮结构密封胶为国家或行业标准中规定的—等品及以上的品质。
铝合金门窗深化设计方案(精华版)
![铝合金门窗深化设计方案(精华版)](https://img.taocdn.com/s3/m/5d57e89b866fb84ae45c8dab.png)
海口海航城B标段工程铝合金门窗深化设计方案海口海航城B标段铝合金门窗深化设计方案页5 共页1 第海口海航城B标段工程铝合金门窗深化设计方案目录一、工程概况 (3)二、设计依据 (3)三、材料确定及特性 (4)四、性能及安全设计 (4)五、其他 (5)六、深化设计附图 (5)页5 共页2 第海口海航城B标段工程铝合金门窗深化设计方案一、工程概况海口海航城B标段工程名称:工程地点:海口市椰海大道与新大洲大道交汇处设计单位:海南南方建筑设计有限公司建设单位:海南华晶置业有限公司工程内容:铝合金门窗深化设计二、设计依据1、标准《建筑玻璃应用技术规程》JG113—2003《建筑结构静力计算手册》(第二版)《建筑结构荷载规范》GB50009—2001《铝合金建筑型材》GB/TS380—97《铝及铝合金压制板材》GB/TS380—97《铝及铝合金阳极氧化、阳极氧化膜规范》GB8031《钢化玻璃》GB/T9963—98《浮法玻璃》GB/T11614—99《建筑外窗抗风压性能分级及检测方法》GB/TS7106—2002《建筑外窗抗气密分级及检测方法》GB/TS7107—2002《建筑外窗抗水密分级及检测方法》GB/TS7108—2002《建筑结构抗震设计规范》GB5001—2001《硅铜结构密封胶》GB/T14683—93《建筑结构焊接规程》GBJ118—88《民用建筑隔声设计规范》GBJ118—882、设计院施工图及其它相关的技术规范;页5 共页3 第海口海航城B标段工程铝合金门窗深化设计方案3、该建筑所处的位置及周边环境;三、材料确定及特性1、铝型材选用新河铝型材厂生产的建筑6063 T5 状态的铝合金热挤压型材,表面粉末喷涂处理,颜色由甲方指定。
推拉窗采用80系列,其主型材壁厚为1.4 mm;推拉门采用90系列,其主型材壁厚为2.0mm;平开窗采用50系列,其主型材壁厚为1.4mm;平开门采用70系列,其主型材壁厚为2.0mm。
铝合金门窗工程技术参数要求
![铝合金门窗工程技术参数要求](https://img.taocdn.com/s3/m/697004b7be1e650e53ea996c.png)

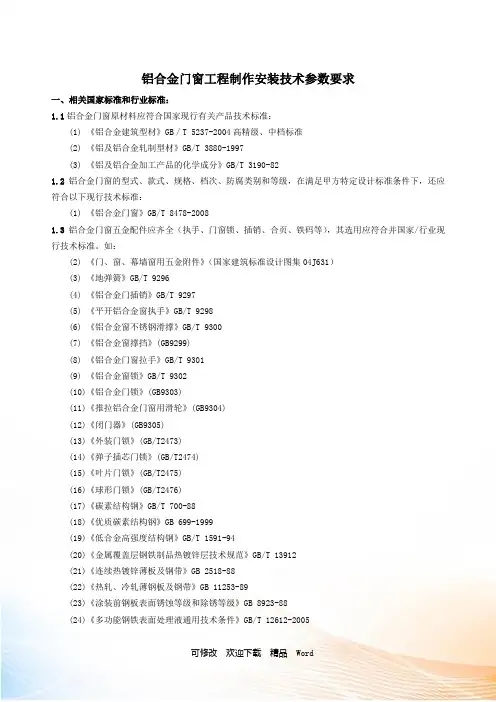

铝合金门窗工程制作安装技术参数要求一、相关国家标准和行业标准:1.1铝合金门窗原材料应符合国家现行有关产品技术标准:(1)《铝合金建筑型材》GB/T 5237-2004高精级、中档标准(2)《铝及铝合金轧制型材》GB/T 3880-1997(3)《铝及铝合金加工产品的化学成分》GB/T 3190-821.2铝合金门窗的型式、款式、规格、档次、防腐类别和等级,在满足甲方特定设计标准条件下,还应符合以下现行技术标准:(1)《铝合金门窗》GB/T 8478-20081.3铝合金门窗五金配件应齐全(执手、门窗锁、插销、合页、铁码等),其选用应符合并国家/行业现行技术标准。
如:(2)《门、窗、幕墙窗用五金附件》(国家建筑标准设计图集04J631)(3)《地弹簧》GB/T 9296(4)《铝合金门插销》GB/T 9297(5)《平开铝合金窗执手》GB/T 9298(6)《铝合金窗不锈钢滑撑》GB/T 9300(7)《铝合金窗撑挡》(GB9299)(8)《铝合金门窗拉手》GB/T 9301(9)《铝合金窗锁》GB/T 9302(10)《铝合金门锁》(GB9303)(11)《推拉铝合金门窗用滑轮》(GB9304)(12)《闭门器》(GB9305)(13)《外装门锁》(GB/T2473)(14)《弹子插芯门锁》(GB/T2474)(15)《叶片门锁》(GB/T2475)(16)《球形门锁》(GB/T2476)(17)《碳素结构钢》GB/T 700-88(18)《优质碳素结构钢》GB 699-1999(19)《低合金高强度结构钢》GB/T 1591-94(20)《金属覆盖层钢铁制品热镀锌层技术规范》GB/T 13912(21)《连续热镀锌薄板及钢带》GB 2518-88(22)《热轧、冷轧薄钢板及钢带》GB 11253-89(23)《涂装前钢板表面锈蚀等级和除锈等级》GB 8923-88(24)《多功能钢铁表面处理液通用技术条件》GB/T 12612-2005(25)《热喷涂金属表面预处理通则》GB 11373-89(26)《金属及其它无机覆盖层热喷镀锌、铝及其合金》GB/T 9793(27)《紧固件螺栓和螺钉》GB/T 5277(28)《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098、1-2000(29)《紧固件机械性能螺母和粗牙螺纹》GB/T 3098、2-2000(30)《紧固件机械性能螺母和细牙螺纹》GB/T 3098、4-2000(31)《紧固件机械性能自攻螺钉》GB/T 3098、5-2000(32)《紧固件机械性能不锈钢螺栓、螺帽和螺钉》GB/T 3098、6-2000(33)《紧固件机械性能不锈钢螺母》GB/T 3098、15-20001.4铝合金门窗的填缝材料、密封材料等配套辅料应齐全,其选用应符合国家/行业现行有关标准。
思源门窗工程图纸深化内容
![思源门窗工程图纸深化内容](https://img.taocdn.com/s3/m/3be31ba4cfc789eb162dc877.png)
-分格尽量做到同横向胶缝及竖向胶缝的对齐。不能有高有低,即使是不同面材组合时,也应如此。
-玻璃的分格还应考虑到室内的采光及室内使用者的视线感受。当人站在窗边,不应有横框阻隔视线。
门窗大样图中应能表达分格尺寸、材料组成、型材外观比例、玻璃规格参数、距离室内完成面高度、与结构洞口关系、门窗所处位置及数量等。
节点图
-各类门窗系统的标准节点详图。
▪基本构造节点图
▪固定位置节点图
▪开启位置节点图
▪转角节点图(包括阴角及阳角)
-门窗与屋面、墙体、各层楼面、柱、梁的连接点的节点图。
-不同类型、不同结构的交接节点图。
-节点构造详图:
▪防水节点详图
▪防雷节点详图
▪开启五金配件装配详图
▪横梁、立柱组装详图
-与各种接口的节点构造详图,包括不限于:
▪与主体及次要结构的交接
▪与楼宇机电系统的交接
▪与内部隔墙、栏杆的交接
▪与内部地板饰面的交接
▪与室内吊顶及其他天花的交接
▪防雷、接地
-不同类型的门窗应有明确标注。门窗应表明门窗代号;
-平面图中应体现玻璃幕墙、门窗的开启布置位置;
-平面图中需有完整的土建轮廓,柱、梁、剪力墙、后砌筑墙应区分清楚,且应保证与施工现场实际土建情况一致;
-明确表达出工作范围,对非门窗范围的要有准确指引。
立面图
-应绘制整体的立面图。
-对分格大样图(局部立面图)在立面图中要有索引标注。
思源门窗工程图纸深化内容
为全面表达整个建筑,门窗图的深化设计图必须包括:平面图、立面图、剖面图、门窗大样图、节点图等,现将要点列表如下:
铝模深化设计及施工控制要点
![铝模深化设计及施工控制要点](https://img.taocdn.com/s3/m/2c0c127aa88271fe910ef12d2af90242a895ab48.png)
铝模深化设计及施工控制要点一、铝模体系介绍二、铝模深化要点三、现场施工控制要点四、常见问题及控制措施0401第一章 铝模体系介绍铝合金模板体系是由铝合金模板、早拆装置、支撑及配件组成的模板体系。
它采用销钉销片将墙、柱、梁、板、梯等模板连接成一个整体,使用螺杆结合背楞(或者拉片)、柱箍和斜撑加固,采用可调钢支撑作为支撑体系,钢支撑顶部设早拆装置。
铝合金模板体系组成详见下表:组合铝合金模板体系组成组成组成铝合金模板平面板楼板模板、柱墙模板、梁模板、承接模板转角模板楼板阴角模板、梁底阴角模板、梁侧阴角模板、阴角转角模板、柱墙阴角模板、连接角模早拆模板支撑系统早拆装置早拆头、早拆铝梁、快拆锁条支撑可调钢支撑、斜撑、背楞、柱箍等配件配件销钉、销片、对拉螺栓、对拉螺栓垫片、拉片等K板顶板模板连接角铝梁侧模板梁底和梁侧C板流星锤和索条龙骨楼面C板楼面易拆C板楼面转角C板楼梯狗牙板楼梯踏步板墙C板墙模板墙头和梁底模板早拆支撑头背楞扣销钉销片拉片斜撑铝合金模板的主要特点:①施工方便、效率高:铝合金模板组装简单、方便,平均重量25KG/㎡,完全由人工拼装,无需任何机械设备的协助;②稳定性好、承载力高:铝合金模板采用铝合金板组装而成,系统拼装后,形成一个整体框架,稳定性十分好,承载力可达到60KN/㎡,不会出现爆模;③尺寸控制准确、施工质量好:可以保证门窗洞口的尺寸和位置准确,以及墙与墙、墙与楼板之间的直角连接,板面幅面大、精度高、拆模后的混凝土表面平整光滑,无明显的接缝,可以达到清水混凝土的效果;④铝合金模板为快拆模系统,混凝土梁板模板与顶撑分离,可缩短拆除周期;⑤标准、通用性强:铝合金模板标准构件占80%左右,可根据项目采用不同规格板材拼装。
使用过的模板改建新的建筑物时,只需更换15%~20%左右的非标准板,可降低费用;⑥周转次数多、平均使用成本低:铝合金模板采用整体挤压形成的铝合金型材做原材,一套模板规范施工可周转使用200~300次,平均使用成本低;⑦回收价值高:铝合金模板报废后,废料处理残值高,均摊成本优势明显;⑧环保:铝合金模板拆模后,现场无任何垃圾,施工环境安全、干净、整洁。
铝合金深化图设计解析
![铝合金深化图设计解析](https://img.taocdn.com/s3/m/b94ea2870912a216147929e6.png)
铝合金门窗施工图深化设计方案单位(子单位)工程名称华夏花园二期工程(铝合金门窗安装工程)工程地点海丰县北三环路(华夏花园小区后面)总承包施工单位(公章)瑞华建设集团有限公司编制人编制日期审核人审批人(企业技术负责人)审批日期原施工图设计单位建学建筑与工程设计所有限公司(公章)设计负责人签名日期年月日华夏花园二期工程铝合金门窗深化大样图说明1、本工程铝合金门采用90系列,推拉铝合金窗采用90系列,平开铝合金窗采用70系列。
铝合金门窗主型材壁厚应经计算或试验确定,其中门型材截面主要受力部位壁厚不小于2.0mm,窗型材截面主要受力部位最小实测壁厚不小于1.4mm。
2、所有门窗立面图仅表示分樘,门及开启窗的位置与形式以及相关尺寸,复杂着应现场放样均按现场实际情况,实地测量,校核尺寸后下料制作或定制成品。
3、门窗立樘位置:窗立樘位置除特别注明外均居中;外门立樘位置除特别注明外均居墙中;室内单扇平开门及防火门立樘位置平开启方向墙体粉刷面;双扇平开门立樘位置除特别注明外均居墙中;所有厕所外窗平外墙皮。
4、七层及以上的外向窗、单块大于1.5㎡的窗玻璃及玻璃底边离最终装修面小于0.5m的落地门窗、公共出入口位置的玻璃门必须使用安全玻璃;5单块窗玻璃面积大于1.5㎡时采用不小于8mm厚安全玻璃;凡落地门、窗和门连窗均要求采用不小于10mm厚安全玻璃;其余选用6mm 厚安全玻璃。
玻璃材料详见节能计算书要求。
6、玻璃门及落地窗须在视线高度设置防碰撞的醒目的警示标志。
7、用与外墙的推拉窗,必须有防止窗扇在负风压下向室外脱落的装置。
8、本土仅为设计尺寸,施工时应以现场尺寸为准,门窗玻璃、材料颜色待甲方定。
9、本工程所采用的防火门窗须确保符合技术要求,并经指定质量检测部门认证防火门耐火极限,防火门耐火极限参照《防火门》GB12955-2008规范要求执行。
10、无室外阳台的外窗台距室内地面高度小于0.9m时,必须采用安全玻璃并加设护栏杆,当窗台高度小于0.6m的凸窗,其计算高度应从窗台面开始计算,做法详见大样图;落地窗900以下窗玻璃采用双层夹胶玻璃。
铝合金门窗安装工程施工方案设计
![铝合金门窗安装工程施工方案设计](https://img.taocdn.com/s3/m/c6b01fcb03d8ce2f01662307.png)
第一章编制依据1、湖光山色工程施工图纸2、《高层民用建筑设计防火规范》GB5001 —2014。
3、《建筑工程施工质量验收统一标准》GB 50300- 2013。
4、《住宅建筑门窗应用技术规程》DBJ/T61-63-20115、《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008& 《民用建筑隔声设计规范》GB50118-20107、《建筑安全玻璃管理规定》(发改运行)[2003]2116号8、《硅酮建筑密封胶》(GB/T14683)9、《建筑用硅酮结构密封胶》(GB1677610、国家现行的有关技术政策、技术标准、施工及验收规范、工程质量检验、评定标准及规程。
第二章工程概况一、设计概况1、湖光山色一期项目位于西安市市长安区沣东新城镐五路与富裕路十字向南500米处,是由西安沣东地产有限公司投资兴建的住宅小区,共由30栋单体楼及地下车库组成。
所有住宅楼、洋房别墅窗户均为断桥热铝合金窗。
各楼栋建筑层数、层高、面积见下表:第三章施工准备一、材料准备1、铝合金门窗的规格、型号应符合设计建设单位要求,五金配件配套齐全,并具有出厂合格证、材质检验报告书并加盖厂家印章。
2、铝合金门窗应进行抗风压、气密性和水密性三项性能的检验,其各项性能应符合设计要求和有关标准的规定。
3、防腐材料、填缝材料、密封材料等应符合设计要求和有关标准的规定,且应有产品的出厂合格证。
4、密封条的规格、型号应符合设计要求,胶粘剂应与密封条的材质相匹配,且具有产品的出厂合格证。
5、进场前应对铝合金门窗进行验收检查,不合格者不准进场。
运到现场的铝合金门窗应分型号、规格堆放整齐,并存放于仓库内。
搬运时轻拿轻放,严禁抛掷。
二、主要机具主要机具:铝合金切割机、手电钻、冲击钻、圆挫刀、半圆挫刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子等。
三、作业条件1、主体结构经有关质量部门验收合格,工种之间已办好交接手续。
最新铝合金门窗安装施工工艺详解(精品课件)
![最新铝合金门窗安装施工工艺详解(精品课件)](https://img.taocdn.com/s3/m/78c8bf87185f312b3169a45177232f60dccce774.png)
第八步:打胶
打胶常用工具如下图所示:
胶枪
胶枪
打胶工具
第八步:打胶
打胶方法施工实拍图详解如下:
打胶前清理与清扫
第八步:打胶
打胶方法施工实拍图详解如下:
开启扇下方左右型材孔要注胶来自第六步:开启扇安装安装方法详解如下: 合页位置安装正确,固定用钉正确到位、固定牢固;锁点与锁块间隙控制在: 4-6mm;开启扇下方左右型材孔要注胶,防止漏水;悬窗的开启尺寸:250-300mm。
悬窗开启尺寸控制为:250—300mm
第六步:开启扇安装
安装方法详解如下: 合页位置安装正确,固定用钉正确到位、固定牢固;锁点与锁块间隙控制在: 4-6mm;开启扇下方左右型材孔要注胶,防止漏水;悬窗的开启尺寸:250-300mm。
使用塑料胀栓对钢 副框进行固定
塑料胀栓安装
第三步:副框安装
2、塑料胀栓安装
线坠
木楔
电锤
塑料胀栓安装工具
第三步:副框安装
3、固定片安装方法
钢副框与结构之间使 用固定连进行连接 固定片安装方法
第三步:副框安装
3、固定片安装方法
线坠
射弹
射 枪
固定片安装工具
第三步:副框安装
3、固定片安装方法
固定片折弯固定注意事项一
玻璃胶宽度:8mm--10mm
第八步:打胶
打胶方法施工实拍图详解如下:
室内墙体胶宽度:14mm--16mm
第八步:打胶
打胶方法施工实拍图详解如下:
室外墙体胶宽度:16mm--18mm
铝合金深化图设计讲解学习
![铝合金深化图设计讲解学习](https://img.taocdn.com/s3/m/5176e06e0508763230121264.png)
铝合金深化图设计铝合金门窗施工图深化设计方案单位(子单位)工程名称华夏花园二期工程(铝合金门窗安装工程)工程地点海丰县北三环路(华夏花园小区后面)总承包施工单位(公章)瑞华建设集团有限公司编制人编制日期审核人审批人(企业技术负责人)审批日期原施工图设计单位建学建筑与工程设计所有限公司(公章)设计负责人签名日期年月日华夏花园二期工程铝合金门窗深化大样图说明1、本工程铝合金门采用90系列,推拉铝合金窗采用90系列,平开铝合金窗采用70系列。
铝合金门窗主型材壁厚应经计算或试验确定,其中门型材截面主要受力部位壁厚不小于2.0mm,窗型材截面主要受力部位最小实测壁厚不小于1.4mm。
2、所有门窗立面图仅表示分樘,门及开启窗的位置与形式以及相关尺寸,复杂着应现场放样均按现场实际情况,实地测量,校核尺寸后下料制作或定制成品。
3、门窗立樘位置:窗立樘位置除特别注明外均居中;外门立樘位置除特别注明外均居墙中;室内单扇平开门及防火门立樘位置平开启方向墙体粉刷面;双扇平开门立樘位置除特别注明外均居墙中;所有厕所外窗平外墙皮。
4、七层及以上的外向窗、单块大于1.5㎡的窗玻璃及玻璃底边离最终装修面小于0.5m的落地门窗、公共出入口位置的玻璃门必须使用安全玻璃;5单块窗玻璃面积大于1.5㎡时采用不小于8mm厚安全玻璃;凡落地门、窗和门连窗均要求采用不小于10mm厚安全玻璃;其余选用6mm厚安全玻璃。
玻璃材料详见节能计算书要求。
6、玻璃门及落地窗须在视线高度设置防碰撞的醒目的警示标志。
7、用与外墙的推拉窗,必须有防止窗扇在负风压下向室外脱落的装置。
8、本土仅为设计尺寸,施工时应以现场尺寸为准,门窗玻璃、材料颜色待甲方定。
9、本工程所采用的防火门窗须确保符合技术要求,并经指定质量检测部门认证防火门耐火极限,防火门耐火极限参照《防火门》GB12955-2008规范要求执行。
10、无室外阳台的外窗台距室内地面高度小于0.9m时,必须采用安全玻璃并加设护栏杆,当窗台高度小于0.6m的凸窗,其计算高度应从窗台面开始计算,做法详见大样图;落地窗900以下窗玻璃采用双层夹胶玻璃。
铝合金门窗安装施工演示PPT课件
![铝合金门窗安装施工演示PPT课件](https://img.taocdn.com/s3/m/fad0c3dc08a1284ac8504327.png)
17.10.30 50
17.10.30 51
刷JS防水涂膜
塞缝3-5天后,缝边压平、涂抹JS复合防水涂膜2.0mm厚,涂抹宽度范围: 压住铝框边10mm左右,至门窗洞口的侧边处(卷边50mm),总宽度不 小于100mm。 关键:基层清理、返边、厚度、宽度
17.10.30 52
17.10.30 53
17.10.30 16
2、排水孔需在工厂用模具统一开孔,开孔不当影响外观、 门窗排水,在现场开孔很难操作或乱开乱凿。
17.10.30 17
平开窗、悬窗开启扇底框位置泻水口也应在工厂用刀具统一 开凿,泻水口宽度不小于15mm,底部打平。
17.10.30 18
穿胶条、毛条
密封胶条和毛条尽量用整根,禁止一根胶条 由几段拼接,以保证在门窗四周的连续密封。 转角位置胶条应采用密封胶或其它粘接剂粘 接
17.10.30 25
硅酮胶常用品牌、厂家介绍
道康宁(DowCorning):全球硅酮科技的领导者,技术、服务引领行业, 产品类型丰富多样,基本上垄断国内高档硅酮胶市场 广州白云:国内最早从事硅酮胶研发、生产的化工企业,产品品质可靠, 类型齐全,价格适中,国内中低档建筑市场占有很大份额 杭州之江:实力、产品情况与白云类似,广东建筑市场份额较白云稍低
17.10.30 1
****一期铝合金门窗
****中心城项目部
17.10.30 2
基本内容
1、门窗型材 2、车间生产 3、配件要求 4、安装管理 5、淋水检验
17.10.30 3
门窗型材
1、采用50系列 系列一般是由门窗框料的厚度(高度)来命名的。 2、铝门窗型材采用 华加日、亚铝、兴发 生产的型材 本项目采用兴发型材,表面粉末喷涂,颜色为咖啡色。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
? 3.3.平开门窗连杆和摩擦铰链选用:材质均为304,壁厚为3.0mm。
? A. 平开门窗铝连杆长度选择原则(参考数据):连杆长度(L)=平开 扇的高度(H)(取100倍数作为高度)-(200~300)mm,连杆长度尽量取 200倍数,如400mm,800mm,1000mm等。
? 《建筑玻璃应用技术规程》
(JGJ113-2003)
? 《浮法玻璃》
(GB11614-1999)
? 《钢化玻璃》
(GB/T 9963-1998)
? 《中空玻璃》
(GB/T 11944-1989)
? 《建筑外窗抗风压性能分级及检测方法》 (GB/T 7106-2008)
? 《建筑外窗气密性能分级及检测方法》 (GB/T 7107-2008)
? B. 平开门系列合理开启尺寸:宽800mm-900mm之间高2100mm-2300mm 之间。
? C. 在大的门窗立面使用固定位时,注意横料和竖料的受力点确定主 料连接位。
? D. 户外是过道的尽量采用推拉(不影响过道行走);户外为悬空的 下面的固定位需采用夹胶钢化玻璃(针对落地窗保证安全)。
? E. 在山顶及海边当风的地方,窗户过大,须采用扁通内套框及加厚 夹胶玻璃。(宽≧3500mm,高≧3500mm) 。
图纸目录
序号
图名
图号 图幅
备注
1
门窗设计总说明一
SM-01
A3
2
门窗设计总说明二
SM-02
A3
3
门窗平面图一
PM-01
A3Βιβλιοθήκη 4门窗平面图二PM-02
A3
5
门窗立面图一
LM-01
A3
6
门窗立面图二
LM-02
A3
7
门窗大样图一
DY-01
A3
8
门窗大样图二
DY-02
A3
9
门窗节点(包括防水节点部分)详图一
JD-01
A3
10
门窗防雷节点详图一
FL-01
A3
11
型材截面图一
XC-01
A3
? 设计总说明:
? 2.3. A. 工程概况: 工程位于 市 路,总建筑面积为 平方米, 楼 高 米,门窗面积为 平方米。
?
B. 设计依据
? 本工程铝合金门窗设计采用以下规范和标准作为设计依据:
? 《建筑结构荷载规范》
(GB50009-2001)
? 2、 铝合金门窗设计的常规要求(参考数据):
? 2.1 首先作为专业人员对设计必须专业,尽量保持门窗设计的合理性, 别墅豪宅能体现门窗的优良性能(透光﹑通气﹑大气) 。
? 2.2 根据洞口的大小设计开窗的窗型、位置,大小(参考数据):
? A. 平开窗系列合理开启尺寸:宽500mm-600mm之间高1300mm-1450mm 之间。
(若有)计算。 ? 1.7. 玻璃计算(玻璃板块的选用与校核): a、挠度; b、 强度;
c、 荷载。 ? 1.8. 门窗连接设计计算 。 ? 1.9. 其他方面的设计计算(如节点设计、保温、隔热、隔声、防雷
等) 。 ? 2、 图纸部分:
? 2.1 图纸封面: ? 2.2 图纸目录:列出所有图纸的图号、图名、图幅。(参考下表)
? 《建筑抗震设计规范》
(GB50011-2001)
? 《钢结构设计规范》
(GB50017-2003)
? 《铝合金建筑型材》
(GB/T5237-2000)
? 《铝合金门》
(GB/T8478-2003)
? 《铝合金窗》
(GB/T8479-2003)
? 《玻璃幕墙工程技术规范》
(JGJ102-2003)
? B. 平开窗摩擦铰链选用原则:平开扇宽w。a、250 mm<W≤400mm,选 用10寸或8寸;b、400mm<W≤500mm,选用12寸; c、500mm<W≤600mm, 选用14寸; d、600mm<W≤700mm,选用16寸; e、700mm<W≤750mm, 选用18寸;当然,宽度仅参考,同时也要考虑扇总重,摩擦铰链承重 量=(铝材重量+玻璃重量)x1.3(安全系数)。
? 《建筑外窗水密性能分级及检测方法》 (GB/T 7108-2008)
? 《建筑外窗保温性能分级及检测方法》 (GB/T 8484-2008)
? 《建筑外窗空气声隔声性能分级及检测方法》(GB/T 8484-2008)
? 《建筑外窗采光性能分级及检测方法》 (GB/T 11976-2008)
? 三、铝合金门窗施工图设计图纸深度要求:
铝合金门窗工程施工图设计资料应包括图纸部分和计算书部分。 ? 1、 计算书部分一般包括: ? 1.1. 计算引用的规范、标准及资料。 ? 1.2. 基本参数:a、门窗所在地区;b、地面粗糙度分类等级;c、
抗震设防。 ? 1.3. 力学模型。 ? 1.4. 门窗承受荷载计算。 ? 1.5. 门窗竖挺、横挺计算。 ? 1.6. 内力计算:计算该型材在风荷载和自重作用下的弯矩和轴力
? F. 卫生间淋浴房,采用磨砂玻璃。 ? G. 标明窗台的高度,注意执手位的高度(合理高度为完成面到执手
1500mm-1700mm之间)。
? H. 窗扇的开启方向应考虑夏季兜风及冬季避风。 ? I. 注意门窗开启方向的对称性。 ? J. 飘窗与落地窗中间扇应为固定扇,尽量为不遮挡视线的整块大玻
璃,严禁出现中间竖杆以及平人视线(1.5~1.8米高度)的横杆。 ? 3、 五金配件的常规选用 (参考数据): ? 3.1.推拉窗滑轮选用:材质304
? A. 中空玻璃推拉窗:当推拉窗单扇宽度≤600mm,选用单滑轮;当 推拉窗单扇宽度>600mm,选用双滑轮。
? B. 单玻推拉窗:当推拉窗单扇面积≤1.5㎡,选用单滑轮;当推拉 窗单扇面积>1.5㎡,选用双滑轮。
? 3.2.推拉门滑轮选用:双滑轮材质304,单滑轮采用普通就可以。
? A. 无论单玻还是中空,两扇推拉的均选用双滑轮。
铝合金门窗施工图深化设计
讲师:xx 日期:xx
? 一、铝合金门窗施工图深化设计的目的:
?
使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程
的质量,满足建筑工程的需要。
? 二、铝合金门窗设计的基本常识:
? 1、 铝合金门窗(以下简称铝门窗)是指在建筑物上的安装高度不大 于100m、无特殊功能要求(如防火、防爆、防化学腐蚀等)的铝门窗。 不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高 度大于100m的门窗工程应采取相应的措施。
