新投运变电站二次设备验收实用版
“回路法”变电站二次设备验收方法探讨
对 相 关 回路 进 行整 改
根 据 建 设 单 位 整 改情 况 完 善 图 纸
信 号 回 路
— —
Ｌ一
全面 、 细致 ， 确保 新投 运二次设备 “ 健康” 入 网， 为日 后变电站二
次设备的运行维护 、 状 态检修打下坚实基础。
一
联 锁 回 路
、
“ 回路 法 ”的指 标 体 系及 目标 值
作者简介 ： 张泽卉 （ １ ９ ８ ５ 一 ） ， 男， 山东莱芜人 ， 山东电力集 团公 司莱芜供电公 司， 工程 师； 韩涛 （ １ ９ ７ ９ 一 ） ， 男， 山东泰安人 ， 山东电力
集团公 司莱芜供电公 司， 工程师。（ 山东 菜芜 ２ ７ １ １ ０ ０ ） 中图分类号 ： Ｔ Ｍ６ ３ 文献标 识码 ： Ａ 文章编号 ： １ ０ ０ ７ — ０ ０ ７ ９ （ ２ ０ １ ３ ） ２ ６ — ０ ２ ０ ４ — ０ ２
核对调度命名是一切验 收工作 的基础 ， 而验收人 员往往容
易忽视 这项工作 ， 一旦命名 出现 问题 而又没有及时发 现会 造成
后续工作的被动。
《 电力系统继电保护及安全自动装置 反事故措施要点》（ 以 下简称 《 反 措要点》） 对保 护屏的接地 、 屏上电缆的 固定 、 端 子 排的布置、 信号的抗干扰 、 保护装 置的接地 、 电缆 线的排列等都
按流程 图中的顺序与调度 主站核对调度命名 、 遥测 、 遥控、 遥信
的正确性 。 对 于发现 的问题及 时督 促建设单位 进行整 改， 设 计 单位根据整改情况完善图纸。
２ ． 基 本 情况 验 收
基 本情况验收 主要包 括核对所有间隔汇控柜 、 保 护屏名称
与调度命名是否一致 ， 核对所有装置、 空开、 继 电器 、 端 子排 、 把手 、 压板标 签是否正确 ， 检查保 护屏 、 保 护装置 、 电缆线安装 接线是否符合反措要求 ， 绝缘测试等。
_回路法_变电站二次设备验收方法探讨_张泽卉

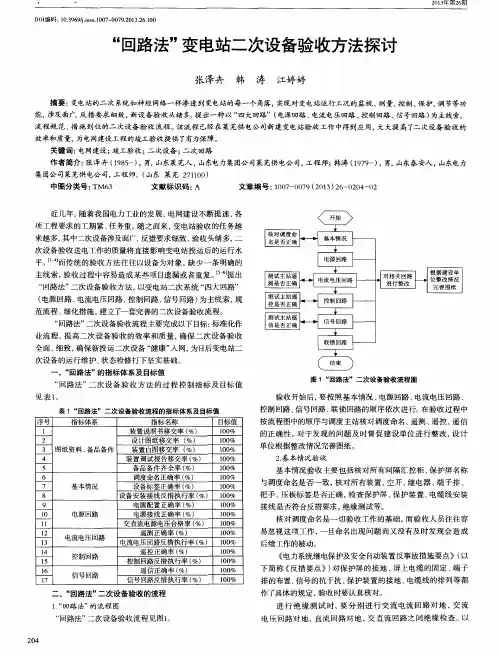

2013年第26期“回路法”变电站二次设备验收方法探讨张泽卉 韩 涛 江婷婷摘要：变电站的二次系统如神经网络一样渗透到变电站的每一个角落，实现对变电站运行工况的监视、测量、控制、保护、调节等功能，涉及面广，反措要求细致，新设备验收头绪多。
提出一种以“四大回路”（电源回路、电流电压回路、控制回路、信号回路）为主线索，流程规范、措施到位的二次设备验收流程。
该流程已经在莱芜供电公司新建变电站验收工作中得到应用，大大提高了二次设备验收的效率和质量，为电网建设工程的竣工验收提供了有力保障。
关键词：电网建设；竣工验收；二次设备；二次回路作者简介：张泽卉（1985-），男，山东莱芜人，山东电力集团公司莱芜供电公司，工程师；韩涛（1979-），男，山东泰安人，山东电力集团公司莱芜供电公司，工程师。
（山东 莱芜 271100）中图分类号：TM63 文献标识码：A 文章编号：1007-0079（2013）26-0204-02近几年，随着我国电力工业的发展，电网建设不断提速，各项工程要求的工期紧、任务重。
随之而来，变电站验收的任务越来越多，其中二次设备涉及面广、反措要求细致、验收头绪多，二次设备验收送电工作的质量将直接影响变电站投运后的运行水平。
[1-4]而传统的验收方法往往以设备为对象，缺少一条明确的主线索，验收过程中容易造成某些项目遗漏或者重复。
[5-6]提出“回路法”二次设备验收方法，以变电站二次系统“四大回路”（电源回路、电流电压回路、控制回路、信号回路）为主线索，规范流程、细化措施，建立了一套完善的二次设备验收流程。
“回路法”二次设备验收流程主要完成以下目标：标准化作业流程，提高二次设备验收的效率和质量，确保二次设备验收全面、细致，确保新投运二次设备“健康”入网，为日后变电站二次设备的运行维护、状态检修打下坚实基础。
一、“回路法”的指标体系及目标值“回路法”二次设备验收方法的过程控制指标及目标值见表1。
表1 “回路法”二次设备验收流程的指标体系及目标值序号指标体系指标名称目标值1图纸资料、备品备件装置说明书移交率（%）100%2设计图纸移交率 （%）100%3装置白图移交率 （%）100%4装置调试报告移交率（%）100%5备品备件齐全率（%）100%6基本情况调度命名正确率（%）100%7设备标签正确率（%）100%8设备安装接线反措执行率（%）100%9电源回路电源配置正确率（%）100%10电源接线正确率（%）100%11交直流电源电压合格率（%）100%12电流电压回路遥测正确率（%）100%13电流电压回路反措执行率（%）100%14控制回路遥控正确率（%）100%15控制回路反措执行率（%）100%16信号回路遥信正确率（%）100%17信号回路反措执行率（%）100%二、“回路法”二次设备验收的流程1.“回路法”的流程图“回路法”二次设备验收流程见图1。
