th802p网络型温湿度传感器安装使用说明书
温湿度气压一体化传感器使用说明书
产品简介
百叶箱型温湿度气压传感器是一款全数字化 检测，高精度传感器，是由高精度数字温度、湿度、 气压集成，可准确、快速检测出大气温度、大气湿 度及大气压力，内置信号处理单元能根据用户需求 输出相应信号，高强度结构设计可在恶劣气候环境 中准确检测，可广泛用于气象、海洋、环境、机场、 港口、实验室、工农业及交通等领域。
□ DC 24V □ 其他
输出形式：□ 电流：4～20mA □ 电压：0～2.5V □ 电压：0～5V □ SPI
1
温湿度气压传感器 XS-THP
MODBUS-RTU 通讯协议
一、串口格式
数ห้องสมุดไป่ตู้位 8 位 停止位 1 或 2 位 校验位 无
波特率 9600 两次通信间隔至少 1000ms 以上 二、通讯格式
2
温湿度气压传感器 XS-THP
器件或导线； 4、传感器属于精密器件，用户在使用时请不要自
行拆卸、用尖锐物品或腐蚀性液体接触传感器 表面，以免损坏产品； 5、请保存好检定证书和合格证，维修时随同产品 一同返回。
故障排除
1、检测输出时，显示仪表示值为 0 或不在量程以 内。检查是否有外物遮挡，可能因接线问题导 致采集仪无法正确获取信息。请检查接线是否 正确、牢固；
（2）若单独购买变送器（RS485 输出），变送器配 套线线序分别为： 红色：电源+ 黄色：RS485+ 蓝色：RS485黑色：GND
结构尺寸
技术参数
温度
测量范围： -50～80℃ 准 确 度： ±0.3℃ 分 辨 率： 0.1℃
湿度
0～100%RH ±5%RH 0.1%RH
气压
测量范围： 10～1100hPa 准 确 度： ±0.3hPa 分 辨 率： 0.1hPa 供电方式：□ DC 12V

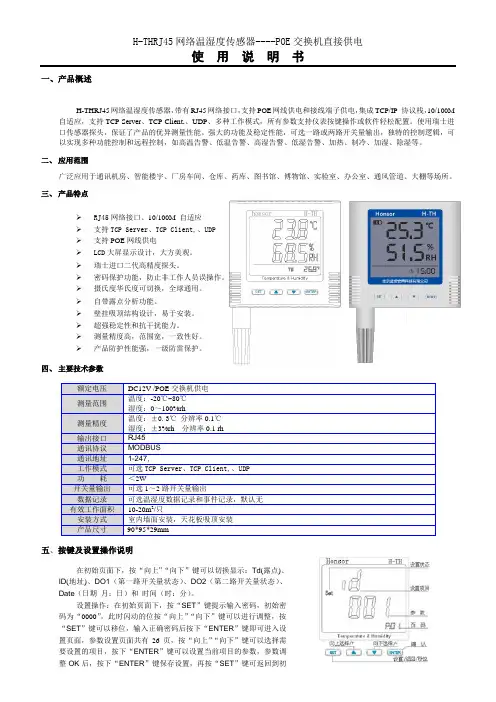

以太网POE交换机供电网口温湿度传感器使用说明书
一、产品概述H-THRJ45网络温湿度传感器，带有RJ45网络接口，支持POE网线供电和接线端子供电，集成TCP/IP 协议栈，10/100M 自适应，支持TCP Server、TCP Client,、UDP、多种工作模式，所有参数支持仪表按键操作或软件轻松配置。
使用瑞士进口传感器探头，保证了产品的优异测量性能。
强大的功能及稳定性能，可选一路或两路开关量输出，独特的控制逻辑，可以实现多种功能控制和远程控制，如高温告警、低温告警、高湿告警、低湿告警、加热、制冷、加湿、除湿等。
二、应用范围广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道、大棚等场所。
三、产品特点RJ45网络接口、10/100M 自适应支持TCP Server、TCP Client,、UDP支持POE网线供电LCD大屏显示设计，大方美观。
瑞士进口二代高精度探头。
密码保护功能，防止非工作人员误操作。
摄氏度华氏度可切换，全球通用。
自带露点分析功能。
壁挂吸顶结构设计，易于安装。
超强稳定性和抗干扰能力。
测量精度高，范围宽，一致性好。
产品防护性能强，一级防雷保护。
四、主要技术参数五、按键及设置操作说明在初始页面下，按“向上”“向下”键可以切换显示：Td(露点)、ID(地址)、DO1（第一路开关量状态）、DO2（第二路开关量状态）、Date（日期月：日）和时间（时：分）。
设置操作：在初始页面下，按“SET”键提示输入密码，初始密码为“0000”，此时闪动的位按“向上”“向下”键可以进行调整，按“SET”键可以移位，输入正确密码后按下“ENTER”键即可进入设置页面，参数设置页面共有26页，按“向上”“向下”键可以选择需要设置的项目，按下“ENTER”键可以设置当前项目的参数，参数调整OK后，按下“ENTER”键保存设置，再按“SET”键可返回到初始页面。
按键及设置页面介绍如右图：设置项目与对应的页码0 1OFF 为常开，ON六、安装接线说明七、注意事项1、不要直接安装在热源、冷源、或处于阳光照射下。
以太网型温湿度 传感器使用说明书
以太网型温湿度传感器使用说明书THVer1.0第1章产品简介1.1产品概述以太网型温湿度传感器是使用以太网进行温湿度传输的传感器，实时测量温湿度，并使用网线进行传输。
设备支持主动上传与TCP Modbus两种形式。
本系列产品充分利用现成的以太网网络实现不限距离的数据采集与传输与集中控制。
1.2功能特点本产品采用瑞士进口高灵敏度数字探头，信号稳定，精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
本产品广泛用于机房监控系统、安防工程、医疗卫生监控、能耗监控系统、智能家居等系统。
1.3主要参数POE供电48V标准POE供电（选配）传输接口RJ4510M/100M自适应1.4温湿度参数（-S20型）1.5探头参数与选型-S30型SHT30±0.3℃±2-4.5% -S31型SHT31±0.3℃±2%-S75型SHT75±0.3℃±1.5-3% 1.6温度参数（-S20型）表一不同温度下温度测量精度如上表所示，在5-60摄氏度范围内最大偏差在±0.5内，小于0℃和大于60摄氏度情况下偏差递增。
1.7湿度参数（-S20型）表二不同湿度下湿度测量精度如上表所示，在20-80%RH范围内典型偏差±3%，小于20%和大于80%的湿度情况下情况下偏差递增。
1.8温度对湿度测量的影响（-S20型）上文表二描述了不同湿度情况对湿度测量的影响，下表描述了不同的温度对湿度测量精度的影响。
表三不同温度下的相对湿度如上所示，在15℃到55℃，30到80的湿度范围内，湿度的精度最高，是±4.5%，其余情况湿度递增。
1.9系统框架图第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：2.2产品接口样式说明电源圆口DC头12-24V直流供电网口RJ45接口连接10/100M网线如上图所示为普通供电版本设备，分为一个DC口供电口和一个防水RJ45网线口。
无线湿度温度传感器与输出模块的配对说明说明书
Wireless Output Modules are designed to work with Series WHP and Series WTP wireless humidity and temperature sensors. Output modules are available with current, voltage,resistive thermistor or relay contact outputs. For quick installation, the output modules can be plugged directly into the receiver without any wires. The integral mounting tabs allow for the output modules to be DIN rail mounted or surface mounted.For applications that require multiple output signals, more than one output module can be trained to a single wireless humidity or temperature sensor.Wireless products are intended for use in U.S. territories,Canada and Mexico only.MOUNTING & TERMINATIONOutput modules can be mounted to a flat surface, 2.75˝snaptrack or 35 mm DIN rail. On the sides of the modules there are two sets of terminal blocks for communication bus and power bus. If relying on the receiver to provide communication and power directly to the output module, the terminal blocks can be removed and the pins can snap directly into the receiver or other output modules. Otherwise, wires can be connected from the receiver or other output module to the terminal block. See the receiver instruction manual for more details.SPECIFICATIONSSupply Voltages: Thermistor, Relay, 0 to 5 VDC models: 9 to 30 VDC/17 to 31 VAC; 0 to 10 VDC models: 15 to 30 VDC/17to 35 VAC; Current models: Loop powered 9 to 36 VDC.Power Consumption:Thermistor, 0 to 5 VDC models: 3 mA max DC; 0.1 VA max AC; Relay models: 15 mA max (relay on);Current models: 20 mA max.Temperature Limits:Ambient: 32 to 140°F (0 to 60°C).Humidity Limits:Ambient: 5 to 95% (non-condensing).Output:Thermistor: 35 to 120°F (1 to 50°C) 10K Type II or 10K Type III (depending on model); Relay: 40 V, 150 mA max;Voltage: 0 to 5 VDC or 0 to 10 VDC (depending on model);Current: 4 to 20 mA.Output Resolution:10 bit (voltage), 12 bit (current), 40Ω(resistance).Housing Material:ABS UL 94V-0 plastic.Weight:1.9 oz (54 g).FCC Approval:FCC ID# T4F06811RH.Agency Approvals:RoHS.©Copyright 2010 Dwyer Instruments, Inc.Printed in U.S.A. 6/10FR# R6-443764-00Possible ProblemPower LED does not light Transmissions not getting throughPossible SolutionMake sure that power is plugged into unit and that it is turned on.Make sure that the transmitters and receiver are powered up and operating properly. Make sure that the repeater is within range of the transmitter and receiver.TROUBLESHOOTING WM-TSX-XX (SURFACE MOUNT MODELS)。
温度传感器安装步骤说明书
温度传感器安装步骤说明书感谢您选择我们的温度传感器。
为了确保正确安装和使用，以下是温度传感器的安装步骤说明。
请仔细阅读以下内容，按照步骤逐一操作。
1. 准备工具在开始安装之前，请确保您准备好以下工具：- 扳手- 电钻- 螺丝刀- 润滑剂- 电缆夹具- 扎带- 绝缘胶带2. 安装位置选择在选择安装位置时，应考虑以下因素：- 温度传感器的测量范围是否能够覆盖所需监测的区域；- 是否有其他设备或物体会对测量结果产生干扰；- 安装位置是否易于维修和维护。
3. 准备安装材料将传感器的安装材料准备齐全，并确保其质量符合要求。
4. 安装传感器按照以下步骤进行传感器的安装：- 使用电钻在选择好的位置上打孔。
确保孔的大小能够容纳传感器；- 将润滑剂涂抹在传感器的表面，以减少摩擦力；- 将传感器插入孔中，确保其紧密贴合，并使用螺丝刀将固定螺丝拧紧。
5. 连接电缆将温度传感器的电缆与测量仪器的电缆连接。
确保连接牢固，并使用绝缘胶带进行固定。
6. 电缆保护使用电缆夹具将传感器电缆固定在合适的位置，避免受到外界因素的损坏。
7. 测试与校准安装完成后，进行传感器的测试与校准。
确保传感器的准确性和可靠性。
8. 整理与清洁清理安装现场，确保没有遗留下多余的工具或材料。
使用绝缘胶带将电缆固定在需要的位置，避免电缆松动或乱跳。
通过按照以上步骤进行温度传感器的安装，您将能够确保传感器的正常运行和准确测量温度。
如果您在安装过程中遇到任何问题，请及时联系我们的技术支持团队。
感谢您选择我们的产品，我们将竭诚为您提供服务。
TH-802P网络型温湿度传感器安装使用说明书
TH-802P网络型温湿度传感器安装使用说明书一.概述TH-802P温湿度传感器是一种检测和采集环境温湿度的网络型智能传感器，该传感器采用大屏幕液晶实时显示当前环境的温湿度值。
TH-802P 温湿度传感器可以通过安装相应的监控软件，配备相应的RS485串口通信模块与计算机进行通讯，实现计算机对温湿度控制器的远程监控。
适用于数据机房、通讯基站、计算机机房、精密车间、仓库、温棚等场所的温湿度检测。
图1 TH-802P二.特点●属精密网络型温湿度传感器，可以设定通讯地址0-255和波特率1200-19200bps；●经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性；●提供LCD段码显示和RS485通讯，设备地址和通讯波特率可通过按键设定●阻燃绝缘纤维外壳，采用5.08mm间距升降式接线端子，安全可靠；●方便的壁挂安装方式三.技术指标●供电电源：9~24VDC±20％●测温范围：－10 ~60℃；●测湿范围：0 ~ 100％RH；●精度：温度±0.5℃（全量程内）；湿度±3%RH（25℃时）；●采集周期：不小于200ms；●通讯距离：大于1000米●工作环境：－10℃~ 60℃，10 ~ 95%RH无冷凝●存储温度：－40℃~ 80℃●整机功耗：小于0.2W●最大尺寸：86×86×30mm●重量：100g。
四.典型应用图2 应用图五.按键说明●“确认”：按住“确认”按键持续约三秒，设备进入参数设置状态；在参数设置状态下，单击该按键可选择设置参数类型为波特率设置或地址设置。
在参数设置状态下，长按“确认按键”3秒以上返回正常工作状态，同时保存设置参数。
●“上调”：在参数设置状态下，单击此键参数循环递加；●“下调”：在参数设置状态下，单击此键参数循环递减；六.波特率、地址设置●设备加电后自检，1秒后进入正常工作状态；●按住“确认”按键约三秒，设备进入设定状态，见图3；●按“确定”键，切换通讯波特率设置或地址设置，见所指；●选定设置参数后，按“上调”或“下调”键，即可修改相应参数。
IIOT-TH20 温湿度传感器说明书
IIOT-TH20温湿度传感器产品说明书V2.4目录1.产品资料 (3)2.产品概述 (3)2.1.功能特点 (3)2.2.技术参数 (3)2.3.产品尺寸 (4)3.模拟量参数含义 (4)3.1.模拟量4-20mA电流输出 (4)4.通讯协议 (4)4.1.通讯基本参数 (4)4.2.数据帧格式定义 (5)4.3.寄存器地址 (5)4.4.通讯协议示例以及解释 (6)5.常见问题及解决办法 (8)6.安装说明 (8)7.接线说明 (9)7.1.485型接线定义 (9)7.2.模拟量型接线定义 (9)7.3.模拟量典型三线制接线方式 (10)8.联系方式 (10)9.质保与售后 (10)10.免责声明 (11)11.修订记录 (11)1.产品资料产品说明书下载地址:https:///product/444.html设备上云操作指导详情：https:///news/1204.html2.产品概述IIOT-TH20系列温湿度传感器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
2.1.功能特点●探头灵敏度高，信号稳定；●测量范围宽、线形度好、精度高；●防水性能好、安装使用方便。
2.2.技术参数参数技术指标产品名称温湿度传感器产品供电DC9V-24V产品功耗≤10mA/DC12V数据刷新时间＜1S运行环境工作温度：-20-80℃工作湿度：0-95%RH（无结露）量程温度：-40-80℃；湿度：0-100%RH 精度湿度：±3%RH；温度：±0.5℃长期稳定性湿度：≤1%/y；温度：≤0.1℃/y输出方式RS485接口，Modbus-RTU通讯协议4-20mA接口，电流信号模拟量负载能力电流输出，≤600欧姆尺寸规格110*85*44mm，壁挂式王字壳IP防护等级IP65默认线缆长度 1.2米，线缆长度可按要求定制2.3.产品尺寸3.模拟量参数含义3.1.模拟量4-20mA电流输出电流值温度湿度4mA-40℃0%20mA80℃100%温度计算公式为：P=（I/1000-4mA）*7.5-40℃；湿度计算公式为P=（I/1000-4mA）*6.25%RH；其中I的单位为mA。
网络型温湿度传感器的相关特点介绍 传感器操作规程
网络型温湿度传感器的相关特点介绍传感器操作规程网络型温湿度传感器的在近些年的进展速度有了上升的趋势；通过设备技术不断的更新，越来越多的人对网络型温湿度传感器的测量方式以及产品质量开始渐渐的认可。
网络型温湿度传感器的在近些年的进展速度有了上升的趋势；通过设备技术不断的更新，越来越多的人对网络型温湿度传感器的测量方式以及产品质量开始渐渐的认可。
特点：1.网线供电+外接电源供电，同时支持；2.支持Trap报警模式；所谓网络型温湿度传感器的Trap报警就是设备可以本身在测量到设定的温湿度预警数值时，设备可以自动的给用户发送通知消息。
让用户适时发觉情况，适时处理。
避开用户显现损失。
3.支持多种网络通讯协议；为了让用户节省软件与设备解析开发的资金。
网络型温湿度传感器做到了，由于网络型温湿度传感器支持市面上的网络通讯协议，无需解析，与其他运维管理软件无缝兼容。
省钱。
省力。
省时间。
特点：1.支持多路的温度测量，以及多路的温湿度测量。
测量距离远，每个测点不丢失测量精准度。
价格适合。
2. 支持开关量测量。
假如用户您想测量的场景中，包含烟感、漏水、门的开关。
那么此款网络型温湿度传感器值得一用。
设备搭配烟雾传感器、水浸传感器、门磁传感器、传感器一旦发觉情况，网络型温湿度传感器立刻发送消息给相关人员。
多种形式，短信通知、电话通知、软件通知、邮件通知等方式。
为的就是保障客户测量现场的安全。
3.布线便利简洁；一根网线解决通讯与供电、传感器探头与网络型温湿度传感器之间用传统的讲法叫手拉手连接。
工作时，网络型温湿度传感器与POE交换机相连、测试时，网络型温湿度传感器可与PC电脑直连，便利调试。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
温湿度传感器说明书
温湿度传感器说明书首部分：引言温湿度传感器是一种用于测量环境中温度和湿度的仪器。
它采用先进的技术和设计，可以提供高精度、快速响应和可靠性的温湿度数据。
本说明书将详细介绍温湿度传感器的工作原理、使用方法和注意事项。
第一部分：工作原理温湿度传感器利用测量元件和电路来获取环境中的温度和湿度数据。
测量元件通常是基于电容、电阻或半导体等原理，并通过准确测量元件的物理变化来计算温度和湿度值。
电路部分则负责放大、滤波和转换信号，以提供数字或模拟输出。
第二部分：使用方法1. 安装温湿度传感器通常需要正确安装才能获得准确的数据。
请将传感器放置在需要测量温湿度的位置，尽量避免遮挡或受到外部干扰。
保持传感器与被测区域的充分接触，并确保传感器与其他设备之间有足够的空间。
2. 连接温湿度传感器通常具有标准的接口和电源要求。
根据传感器的型号和要求，正确连接传感器到检测或控制系统。
注意接线的正确性和稳定性，以免影响数据的准确性和传输质量。
3. 校准为了获得更准确的数据，定期对温湿度传感器进行校准是必要的。
校准可以通过专业的仪器或参照标准数据进行。
校准过程应在环境条件稳定的情况下进行，并确保校准后的传感器能够正常工作。
第三部分：注意事项1. 温度和湿度范围不同型号和品牌的温湿度传感器具有不同的工作范围。
在选择和使用传感器时，请仔细阅读产品说明书，并确保传感器的工作范围符合您的需求。
超出工作范围可能导致数据的不准确或传感器的损坏。
2. 清洁和保养保持温湿度传感器的清洁和正常维护是确保长期准确运行的关键。
定期清理传感器表面和连接器，避免灰尘、污垢或液体进入传感器内部。
避免使用有害的化学物质清洁传感器，以免对其性能造成损害。
3. 环境干扰外部环境的干扰可能影响温湿度传感器的工作精度和稳定性。
避免将传感器放置在极端条件下，如强烈日光照射、高温高湿或强电磁场环境。
同时，避免传感器受到机械冲击或震动。
结尾部分：总结与展望温湿度传感器是现代生活中广泛应用的仪器，它可以在工业、农业、医疗、环境监测等领域发挥重要作用。
WIFI型温湿度变送器使用说明
RS-WS-WIFI-6 系列
WIFI 型温湿度变送器 用户手册
文档版本：V1.0
济南仁硕电子科技有限公司
1
RS-WS-WIFI-6 系列温湿度变送器使用说明 V1.0
济南仁硕电子科技有限公司
2
序号
说明
序号
说明
1 电源正（10~30V DC） 5
485-A(配置 A 线)
2
电源负
6
485-B(配置 B 线)
3
第一路继电器常开点
7
第二路继电器常开点
4
8
特别说明：
1）电源插孔供电或免螺丝端子处供电均可。 2）两路继电器为常开触点输出，可任意关联报警事项，具体见说明书按键设置部分。
4.3 安装说明
4．设备安装说明
4.1 设备安装前检查
■ 温湿度变送器设备 1 台 ■ 12V/2A 防水电源 1 台 ■ USB 转 485 ■ 合格证、保修卡、售后服务卡等 ■ 自攻丝，膨胀螺丝，挂钩等配件 ■ 声光报警器（选配）
济南仁硕电子科技有限公司
7
4.2 接口说明
RS-WS-WIFI-6 系列温湿度变送器使用说明 V1.0
标准 WIFI 无线（2.4GHZ） 支持静态IP地址、IP地址自动获取功能、支持跨网关、
域名解析，支持广域网连接
支持802.11b/g/n无线标准 支持支持 WPA/WPA2 安全模式
A 准精度
B 准精度 （默认） 变送器电路工作温度
湿度 温度 湿度 温度
±2%RH(5%RH~95%RH,25℃) ±0.4℃（25℃）
RS-WS-WIFI-6 系列温湿度变送器使用说明 V1.0
TH-802P网络型温湿度传感器通讯协议V6.3
２．１协议基本规则 以下规则确定在回路控制器和其他串行通信回路中设备的通信规则。
１）所有回路通信应遵照主／从方式。在这种方式下，信息和数据在单个主站和从站（监控设备） 之间传递。
２）主站将初始化和控制所有在通信回路上传递的信息。 ３）无论如何都不能从一个从站开始通信。 ４）所有环路上的通信都以 打包 方式发生。一个包裹就是一个简单的字符串（每个字符串 ８
位），一个包裹中最多可含 ２５５个字节。组成这个包裹的字节构成标准异步串行数据，并按 ８ 位数据位，１位停止位，无校验位的方式传递。串行数据流由类似于 ＲＳ２３２Ｃ中使用的设备产 生。 ５）所有回路上的传送均分为两种打包方式： Ａ）主／从传送 Ｂ）从／主传送 ６）若主站或任何从站接收到含有未知命令的包裹，则该包裹将被忽略，且接收站不予响应。 ２．２数据帧结构描述
本协议所处的位置
主机
RS485、RS422、RS232
从机： ＴＨ８０２Ｐ温湿度传感器
１．２物理接口： 连接上位机的主通信口，采用标准串行 ＲＳ４８５（ＲＳ４２２、ＲＳ２３２）通讯口，使用接线端子。 信息传输方式为异步方式，起始位 １位，数据位 ８位，停止位 １位，无校验。 数据传输缺省速率为 ９６００ｂ／ｓ
返回： 地址
功能码 ０４
字节长度
数据 １输入 高位在前
数据 ２输入
ＣＲＣ１６位校验 低位在前
（２）、异常应答返回 非法功能：
从站地址
功能码 ８０Ｈ＋原功能码
非法数据地址：
从站地址
功能码
８０Ｈ＋原功能码
非法数据值：
从站地址
功能码 ８０Ｈ＋原功能码
异常码 ０１
ＣＲＣ１６校验
异常码 ０２
TH802数字温湿一体型传感器规格说明
TH802数字一体型传感器规格说明
TH802属精密网络型温湿度传感器，可以设定通讯地址0-255 和波特率1200-19200bps,提供液晶屏显示,支持RS485 输出,采用modbus协议，实现了高可靠性、高精度、高互换性、便于安装的一体化温湿度解决方案，是各类药房、机房、库房、温室等场所进行温湿度测量的最佳选择。
TH802使用数字化技术，无需数模转换等模拟电路，系统精度不受传输影响，数字数据由传感器直接进入采集器或控制系统，可支持多种数字处理器和控制器，极易维护。
传感器可采用单线总线联网使用，也可以单只使用，使得系统更简单，更具兼容性，更易扩展。
TH802本身具有很强的抗静电、抗干扰、抗反接等保护能力，而且具有很强的结露恢复能力，并对腐蚀性气体有一定的抵御能力。
硬件规格。
博实乐 网络型温湿度传感报警器 使用手册说明书
网络型温湿度传感报警器使用手册一、 简介网络型温湿度传感报警器可以同时测量温度、湿度并可以设置上、下限警报值，当达到警报值时，设备会产生声光报警信息；另外设备支持外部供电及PoE 供电。
以太网传感报警器为RJ45 接口，现场布线简捷，开放的通讯协议，同时支持多种网络协议模式。
设备型号：二 、技术指标1． 温度测量范围：-20℃ — +85℃2． 温度测量精度：±0.5℃3． 湿度测量范围： 1% — 99% （ 非凝结 ）4． 湿度测量精度：±3%RH （ 典型值 ）5． 网络接口： RJ45 ，10M/100M 自适应6． 支持协议： SNMP 、TCP 、UDP7． UDP 端口：90008． TCP 端口： 502 9． SNMP 端口：161 10． 支持数据查询上报、支持数据主动上报 11． 供电电源： PoE & 12~24V DC~300mA 12． 外形尺寸： 135 X 116 X 40 （mm ） 13． 安装方式： 壁挂螺丝安装三 、外观及按键功能描述1IP 地址开始闪烁，温湿度2、上翻按键（+通过此按键来选择所要修改的参数，没按一次被设置的参数上移一项，即设备IP 地址----湿度修正系数----湿度回差值-----湿度警报下限----湿度警报上限----温度修正系数-----温度回差值----温度警报下限值----------设备网关----设备子网掩码----TCP 端口----UDP 端口。
3、下翻按键（-键）：通过此按键来选择所要修改的参数，没按一次被设置的参数下移移一项，顺序与上方键相反。
4、被设置项进入/用菜单键按键进入设置模式后，到达需要设置参数的选项后按压此键退出设置菜单界面，设备返回到正常数据监测界面。
1、安装时，线槽端头与传感器底座连接处，应用PVC 终端头过渡。
传感器安装高度距离地面1.2~1.65米为宜。
2、传感器至空调送风口的水平距离应大于1.5m ，至顶棚送风口的距离应大于0.5m 。
TH-802P网络型温湿度传感器通讯协议V6.3
内容说明
注意：每一个数据用两个字节整数表示，高位在前，低位在后 如： 带符号整数 范围 －３２７６８－－－３２７６７
上传数据需除十，如湿度上传 １６进制 ０ｘ０３１１，对应十进制 ００７８５，表示 ７８．５％ 上传数据需除十，如温度上传 １６进制 ０ｘ００ＦＦ，对应十进制 ００２５５，表示 ２５．５℃ 上传数据需除十，如温度上传 １６进制 ０ｘ８０６４，最高位为 １，表示负数，对应的数高位取反， 表示－１０．０℃
ShenZhen Battery Electronics Co．， Ltd．
每个数据帧组成如下：
ＲＴＵ模式
地址 功能代码 数据数量 数据 １ ．．． 数据 ｎ ＣＲＣ１６位校验
３、传输格式 （１）命令报文格式
读数据：
地址
功能码
０４
数据起始地址 数据起始地址
高位
低位
数据个数 高位
数据个数 低位
ＣＲＣ １６位校验 低位在前
５、 网络采样定时 ＴＨ８０２Ｐ温湿度传感器中，上位机读取数据每次间隔时间不小于 ５００ｍｓ，推荐值 １ｓ。
６、命令举例： ＴＨ８０２Ｐ温湿度传感器的地址为 １，读写所有数据为： 下发命令：
０１０４０００００００２７１ＣＢ（读从数据起始地址为 ００００Ｈ开始的 ２个模拟量） ＴＨ８０２Ｐ温湿度传感器返回命令如下：
２、ＭＯＤＢＵＲＴＵ通信协议详述
２．１协议基本规则 以下规则确定在回路控制器和其他串行通信回路中设备的通信规则。
１）所有回路通信应遵照主／从方式。在这种方式下，信息和数据在单个主站和从站（监控设备） 之间传递。
２）主站将初始化和控制所有在通信回路上传递的信息。 ３）无论如何都不能从一个从站开始通信。 ４）所有环路上的通信都以 打包 方式发生。一个包裹就是一个简单的字符串（每个字符串 ８
温湿度传感器的电路接口及使用方法_概述说明
温湿度传感器的电路接口及使用方法概述说明1. 引言1.1 概述本文将详细介绍温湿度传感器的电路接口及使用方法。
温湿度传感器是一种能够测量环境中温度和湿度的设备，广泛应用于各个领域，如室内温湿度监测、农业温室环境控制以及工业生产过程中的温湿度监测等。
1.2 文章结构本文将分为五个主要部分来介绍温湿度传感器的电路接口及使用方法。
第一部分为引言，对文章主题进行概述说明；第二部分将深入探讨温湿度传感器的电路接口原理和常用类型；第三部分将详细介绍连接方式及硬件要求，以及编写代码和调试过程；第四部分将通过应用案例分析，分享室内温湿度监测系统实现方案、温室环境控制系统设计思路与实践经验以及工业生产过程中的技术应用研究；最后一部分为结论，总结全文内容。
1.3 目的本文旨在提供读者对于温湿度传感器电路接口和使用方法的全面了解。
通过本文的阅读，读者将能够掌握温湿度传感器的基本原理和工作方式，了解常用的温湿度传感器类型，并学会如何进行连接、编写代码和分析数据。
此外，通过应用案例分析部分，读者可以获取到关于室内温湿度监测系统、温室环境控制系统和工业生产过程中的技术应用实践经验。
最终，通过本文的阅读，读者将能够更好地应用温湿度传感器于实际项目中，提高环境监测和控制的效率与准确性。
2. 温湿度传感器的电路接口：2.1 温湿度传感器介绍温湿度传感器是一种能够测量环境中温度和湿度的设备。
它可以通过电子或光学方式来检测环境中的温湿度，并将其转换成相应的电信号输出。
2.2 电路接口原理温湿度传感器通常由一个含有感温元件和感湿元件的复合芯片组成。
这些元件可以通过改变其阻值、频率等方式来反映环境中的温度和湿度变化。
在设计温湿度传感器电路接口时，需要考虑以下几个方面：- 供电电压选择：根据不同型号的温湿度传感器，其供电需求可能会有所不同。
需要根据实际使用情况选择合适的供电电压。
- 信号采集：温湿度传感器输出的信号通常是模拟信号，在接口设计时，需要使用模拟信号输入模块进行采集，并进行相应的放大、滤波等处理。
无线测温传感器安装指导说明
4、动触头安装步骤
4.1传感器安装动触头位置时，必须使用成对数量的硅胶垫，原则上需要在传感器底部加垫扣（黑色），屏蔽罩上的白色圆点（导热硅胶）必须接触到触头金属部；
4.2固Байду номын сангаас传感器时，注意硅胶垫的对称放置，以保证动触头活动时，传感器受力均匀，固定后，先拧紧螺钉，再用尖嘴钳内卷处理多余钢带部分；
8.2.3调整好金属环的大小后，将钢带多出部分预留约2.5cm，其余剪掉，然后用尖嘴钳捏紧钢带一头用力内卷，贴近下侧金属环即可；
8.3进/出线（隔离）母联搭接头位置安装：
8.3.1注意安全电气间隙；
8.3.2判断紧箍程度合格方式为，安装完毕后，对钢带圈稍加用力，要求不能上下或左右移动；
8.3.3钢带拉紧后，可预留约2.5cm长度，其余剪掉，用尖嘴钳捏紧钢带一头用力内卷，贴近下侧金属环即可；
4.3在接线过程中，要注意电源线、通讯线和天线的走线，尽量把电源线、通讯线和天线藏在原有线的线后，并用扎带固定好；
4.4在完成接线后，要用万用表检查一下电源线是否有短路的情况，通讯线是否是一一对应相的（即RS485A对应RS485A，RS485B对应RS485B或RS485A对应RS485+，RS485B对应RS485-）；
二、测温主机与测温采集器安装
1、测温主机安装
主机正面图片
端子接线图片
挂壁支架图片
天线接口接收天线
空气开关主机安装完成图片（挂壁安装）
无线测温主机与智能中继模块接线图
1.1安装步骤
1.1.1把空气开关安装在柜子原空气开关边上，如柜子原空气开关边上无空间安装，可在测温主机边上安装；
1.1.2挂壁安装时，把挂壁支架安装在柜体适当位置并用螺丝固定；
温湿度传感器使用说明书
NO:S1*******使用说明书温湿度传感器目录1、产品介绍 (1)1.1概述 (1)1.2功能特点 (1)1.3外观尺寸 (1)2、性能参数 (2)3、使用方法 (4)3.1系统框架图 (4)3.2安装说明 (6)4、通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3通讯基本参数 (11)4.4通讯协议示例以及解释 (12)5、常见问题及解决方法 (14)6、保养维护 (15)7、运输存储 (16)7.1运输要求 (16)7.2存储要求 (16)8、订货服务 (17)8.1订货方法 (17)8.2客户服务 (17)1产品介绍1.1概述本(系列)产品可在线监测环境温度和湿度信息，广泛用于开关柜仪表室、断路器室、电缆室等处的环境温湿度在线监测。
采用进口工业级微处理器芯片、进口高精度温度传感器，确保产品高精度和可靠性。
1.2功能特点◆进口的测量单元，测量精准。
◆专用的485电路，通信稳定。
◆宽电压范围供电，安装方便。
1.3外观尺寸（单位：mm公差：±0.5）2性能参数3使用方法3.1系统框架图本产品也可以多个传感器组合在一条485总线使用，理论上一条总线可以接254个485传感器，另一端接入带有485接口的PLC 、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试(在使用该配置软件时只能接一台设备)。
3.2安装说明3.2.1注意事项1、传感器应尽量垂直放置，保证安装墙面时，温湿度探头在传感器本体的下方(传感器本体上的字体为正方向)。
2、安装高度为人体坐高或主要测量的环境区域。
3、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
4、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。
5、尽量远离大功率干扰设备，以免造成测量不准确,如变频器/电机等。
无线温湿度传感器说明书
1、概述：1.1：产品简介：此款温湿度传感，是集温湿度测量、变送于一体的智能无线产品，能够精确测量环境温湿度。
温湿度测量部分采用专业的数字式传感器，外加传感器专用防护罩，保证了测量数据的可靠性与稳定性。
信号传输方式选择通信距离远、穿透能力强的433MHZ频段信号。
多台温湿度传感器与无线协调器可组成温湿度监测、监控系统。
同时，产品自带液晶显示屏，温度值与湿度值可切换显示，方便现场查看温湿度数据。
1.2：应用场合：无线数字温湿度传感器适用于室内外各种环境的温湿度监测，广泛应用于温室大棚、实验室、博物馆、图书馆、档案馆、生产车间、仓库、机房、楼宇自控等场所。
2、产品特点：◆高精度温湿度采集，适用于各种环境的温湿度测量；◇无线传输，现场施工免布线，方便安置；◆标准化设计，外形美观、结构科学，墙面安装，拆装方便；◇配有LCD液晶显示，可直观现场温湿度值；◆通信距离最远可达1000m（空旷环境）；◇IP65防护等级，性能优异，适用各种环境（IP65：表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害）3、技术参数：参数项参数说明测温范围-40℃至80℃温度精度±0.5℃温度漂移±0.1℃/年湿度范围0-100%RH湿度精度±4.5% RH供电电源DC 5V显示方式单排LED液晶显示，宽*高=40*15mm传输距离空旷环境传输距离1000米网络类型星型无线频率433MHz ISM免费频段传感器节点信道1-9传感器节点网络ID范围1-9传感器节点地址范围1-254结构形式一体式、白色ABS工程塑料安装方式壁挂式，固定于墙面外形尺寸90*85*40mm防水等级IP654、产品实物图：5、外形尺寸图：外形尺寸及布局说明（单位：mm）6、使用说明：产品采用内置天线， LED显示屏实时轮询显示温湿度及地址信息。
采用探头外置方式，外接线达1m。
两个按键，上面的是设置键（SET），下面的是数据加键（+），长按设置键可进入设置界面，首先是信道设置C，再轻按设置键，数字闪烁，可修改信道，按数据加键，信道可在1-9循环，然后按设置键返回上一步；按数字加键进入下一项PANID设置，设置方法同上，而地址设置界面，按设置键后，第一位地址闪烁，按设置键可切换地址位，按数据加键可设置地址，地址设置范围为1-254，超出无效，长按设置键退出并保存设置。
温湿度传感器使用说明书
温湿度传感器使用说明书●产品概述该温湿度大气压传感器可广泛适用于环境检测，集温湿度、大气压力于一体，安装在百叶盒内，设备采用标准MODBUS-RTU通信协议，RS485信号输出。
该变送器广泛适用于需要测量环境温湿度等场合。
●产品特点●10-30V宽直流电压供电●标准MODBUS-RTU通信协议●宽范围气压量程，可应用于各种海拔高度●技术指标供电电压10~30VDC温度±0.5℃（25℃）精度相对湿度±3%RH（5%RH~95%RH，25℃）温度-40℃~80℃测量范围相对湿度0%RH~100%RH温度0.1℃显示分辨率相对湿度0.1%RH温度0.1℃/y长期稳定性相对湿度0.1%RH/y输出信号(0-5)V、(0-10)V、(4-20)mA、RS485（Modbus RTU通讯协议）工作温度-20~60℃储存温度-40~100℃●产品电气接口及连线方法数字RS485输出接线方式线色引线定义电源红色电源正（10~30V DC）黑色电源负通信绿色RS485-A 白色RS485-B模拟输出接线方式线色引线定义电源红色电源正（10~30V DC）黑色电源负通信绿色温度信号输出正白色温度信号输出负蓝色湿度信号输出正黄色湿度信号输出负注：接线方式以产品引线上说明为准●注意事项1打开产品包装后，请检查产品外观是否完好，核定产品使用说明书相关内容与产品是否一致，并妥善保管产品使用说明书一年以上；2严格按产品接线示意图接线，并在产品允许激励电压下工作，切勿过电压使用；3产品切莫敲打，以免损环外观和内部结构；4产品无客户自行维修部件，出现故障时请与我公司联系；5本公司产品正常情况下使用出现故障，保修期为一年（自我公司发货之日起至返回之日止13个月），是否属于正常情况下出现故障，以我公司质检员检测为依据。
超过期限维修，本公司收取成本费，本公司所有产品终身维修；6未尽之处，请查阅我公司网站或来电查询。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
个人精品文档，值得您的拥有
1 / 1
TH-802P 网络型温湿度传感器安装使用说明书
一.概述
TH-802P 温湿度传感器是一种检测和采集环境温湿度的网络型智能 传感器，该传感器采用大屏幕液晶实时显示当前环境的温湿度值。
TH-802P 温湿度传感器可以通过安装相应的监控软件，配备相应的 RS485串口通信模块与计算机进行通讯，实现计算机对温湿度控制器的 远程监控。
适用于数据机房、通讯基站、计算机机房、精密车间、仓库、 温棚等场所的温湿度检测。
图1 TH-802P
二.特点
● 属精密网络型温湿度传感器，可以设定通讯地址0-255和波特率1200-19200bps ；
● 经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性； ●提供LCD 段码显示和RS485通讯，设备地址和通讯波特率可通过按键设定 ● 阻燃绝缘纤维外壳，采用5.08mm 间距升降式接线端子，安全可靠； ● 方便的壁挂安装方式
三.技术指标
●
供电电源：9~24VDC ±20％ ● 测温范围：－10 ~60℃； ● 测湿范围：0 ~ 100％RH ；
● 精 度：温度±0.5℃（全量程内）；湿度±3%RH （25℃时）； ● 采集周期：不小于200ms ； ● 通讯距离：大于1000米
● 工作环境：－10℃ ~ 60℃，10 ~ 95%RH 无冷凝 ● 存储温度：－40℃ ~ 80℃ ● 整机功耗：小于0.2W ● 最大尺寸：86×86×30mm ●
重 量：100g 。
四.典型应用
图2 应用图五.按键说明 ● “确认”：按住“确认”按键持续约三秒，设备进入参数设置状态；
在参数设置状态下，单击该按键可选择设置参数类型为波特率设置或地址设置。
在参数设置状态下，长按“确认按键”3秒以上返回正常工作状态，同时保存设置参数。
● “上调”：在参数设置状态下，单击此键参数循环递加； ● “下调”：在参数设置状态下，单击此键参数循环递减；
六.波特率、地址设置
● 设备加电后自检，1秒后进入正常工作状态；
●
●
所指； ●
波特率设置范围：1200、2400、4800、9600、19200
地 址设置范围：A 0-255
●波特率或地址完成后，长按“确定”键3秒以上，返回正常工作状态, 同时保存设置参数。
提示：通讯波特率缺省值为9600bps ，地址为“1”。
七.电磁兼容
● 静电放电抗干扰检验:参照标准IEC61000-4-2 (GB/T17626.2)； ● 工频磁场抗扰度检验: 参照标准IEC61000-4-8 (GB/T17626.8)； ● 浪涌（冲击）抗扰度试验：参照标准IEC61000-4-5(GB/T17626.5) ● 快速瞬变: 参照标准IEC61000-4-4 (GB/T17626.4)；
●
安全要求: 参照标准IEC61010-1 (GB/T4793.1)。
V+： 接12VDC 电源正极；
GND ：接12VDC 电源负极； RS+：接RS485正极； RS-：接RS485负极。
图4 PCB 接线端子 九.安装尺寸
两挂墙孔中心间距：59mm
1.将TH-802P 后盖打开；
2.将螺丝装钉在墙面上，两螺丝间距为58-60mm ；
3.旋紧螺丝将TH-802P 的后盖固定在墙上；
4.按接线端子示意图正确接入电源线、通讯线；
5.检查无误后将TH-802P 合上后盖。
图3 波特率、地址设置状态
图5 TH-802P 后盖图及安装尺寸。
