2020年四川省职业院校技能大赛中职组建筑CAD(教师组)样题理论-样题

2020年四川省职业院校技能大赛中职组建筑CAD(教师组)样题理论-样题

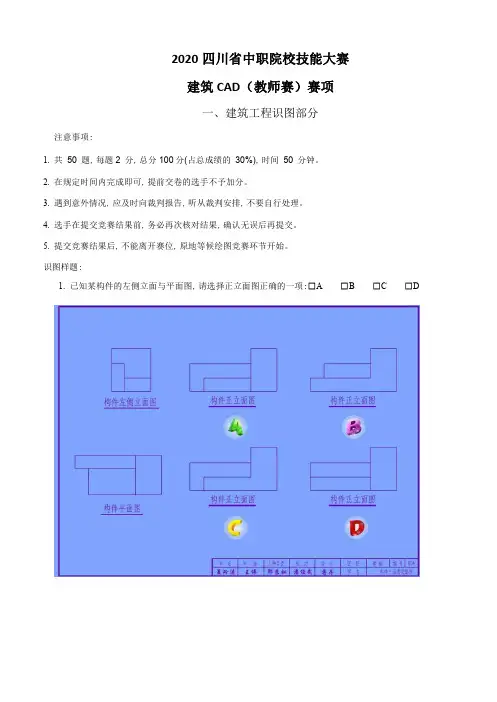

2020四川省中职院校技能大赛建筑CAD(教师赛)赛项一、建筑工程识图部分注意事项:1.共50题,每题2分,总分100分(占总成绩的30%),时间50分钟。

2.在规定时间内完成即可,提前交卷的选手不予加分。

3.遇到意外情况,应及时向裁判报告,听从裁判安排,不要自行处理。

4.选手在提交竞赛结果前,务必再次核对结果,确认无误后再提交。

5.提交竞赛结果后,不能离开赛位,原地等候绘图竞赛环节开始。

识图样题:1.已知某构件的左侧立面与平面图,请选择正立面图正确的一项:□A□B□C□D2.已知某构件的正立面与侧立面图,请选择平面图正确的一项:□A□B□C□D3.已知某构件的正立面与侧立面图,请选择平面图正确的一项:□A□B□C□D4.已知某构件的正立面图与左侧立面图,请选择平面图正确的一项:□A□B□C□D5.已知某构件的立面与平面图,请选择1-1剖面图正确的一项:□A□B□C□D6.已知建筑的平面图、立面图,请选择1-1剖面图正确的一项:□A□B□C□D7.以下为栏板局部立面与剖面图,请找出正确的一项:□A□B□C□D8.已知某构件的立面与平面图,请选择1-1剖面图正确的一项:□A□B□C□D9.图中为某办公楼的檐沟详图,本图详图符号表示内容为:□A.详图在编号为3号的施工图上□B.详图在编号为5号的施工图上□C.被索引图纸在编号为3号的施工图上□D.被索引图纸在编号为5号的施工图上10.按照图中所示,请选择台阶处绘制的索引符号应选用哪一项:□A□B□C□D11.某建筑平屋面采用材料找坡排水设计,请选择i=2%排水坡度符号表示正确的一项:□A□B□C□D12.图示为石材幕墙干挂龙骨的断面,请选择石材、角钢、柱子材料图例表示均正确的一项:□A□B□C□D13.请选择图中基础埋深标注正确的一项:□A□B□C□D14.某住宅局部墙身图如下,请选择窗台防护高度不符合规范要求的一项:□A□B□C□D15.下图是住宅的楼梯的踏步详图。

建筑CAD制图竞赛试题

建筑CAD制图竞赛试题

建筑CAD制图竞赛试题任务说明:1、在C盘根目录下,创建参赛选手文件夹,如参赛选手考号为20110001,姓名为张三,则创建文件夹的具体名称为“20110001张三”。

文件名称中间不允许出现空格。

2、本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中,如“C:\20110001张三”。

3、考试过程中,所需电子文件(如图框、任务等)均已经放在操纵系统桌面的文件夹中,文件夹名称为“建筑CAD制图”。

4、不同类型的选手有不同的绘图要求,请仔细阅读任务要求。

任务一(15分)1、以原点(0,0)为左下角设立水平放置的A4号图形界限,打开C:\CAD制图竞赛\任务一,按要求完成任务一所规定的内容。

并绘制边框与标题栏。

2、按要求设置图层及有关特性。

对线型及加载要求:通过调整线型比例,使其贴近GB对图线的要求;将全局比例因子设为1,再通过调整线型比例,使其贴近GB对图线的要求,并将修改后的线型文件以原文件名保存到已经创建的参赛选手文件夹下。

3、在相应的图层中按1:1比例绘制下面的平面图形。

4、在相应的图层中标注尺寸。

1)尺寸文本高度为2.5;2)尺寸所用字体为:字体名是DIM.SHX、大字体是HZTXT.SHX;3)尺寸的其它参数请根据建筑图的要求设置。

5、填写标题栏内容:1)在标题栏左上角空栏中填写“平面图形”文字,字高52)在标题栏“制图”后空栏中填写参赛选手姓名;“比例”后空栏中填写“1:1”;“竞赛号“后空栏中填写参赛选手考号,字高均为3.5。

3)汉字字体均设定为“仿宋”。

6、绘制完毕,将文件命名为“任务一.dwg”,并保存到已经创建的参赛选手文件夹下。

任务二(35分)1、打开“C:\CAD制图竞赛\任务二”,完成相关的任务要求;2、绘制完毕,将文件命名为“任务二.dwg”,并保存到已经创建的参赛选手文件夹下。

任务三(50分)根据说明和办公楼的轴测图、水平剖切轴侧图、铅垂剖切轴侧图、楼梯剖切轴侧图及其相关的节点详图,完成下列三张建筑图。

2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷1.3-建筑模型三维转换试卷

2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷1.3-建筑模型三维转换试卷

2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷模块一建筑识图与绘图任务三建筑模型三维转换(总分10分)试题5:建筑节点图绘制(6分)打开样板图“建筑节点样板.dwg”,结合工程变更单“建筑01”的内容,完成四层平面图中1-C轴处墙身节点1的绘制(如图所示处),折断线外无需绘制。

具体要求如下:绘制要求:1.按表1设置图层。

表1图层名称颜色线型线宽结构轮廓线255连续0.5材料构造线243连续0.2幕墙玻璃及龙骨4连续0.2材料图例8连续0.15其他6连续0.2标注3连续0.2汉字3连续默认2.文字样式设置设置样式名“汉字”,字体名为“仿宋”,宽高比为0.7;设置样式名“非汉字”,字体名为“Simplex”,宽高比为0.7。

3.尺寸标注样式设置尺寸标注样式名为“尺寸”。

文字样式选用“非汉字”,箭头大小为1.2mm,基线间距8mm,尺寸界限偏移尺寸线2mm,尺寸界限偏移原点5mm,文字高度3mm,使用全局比例为20。

4.其他1)窗台做钢筋混凝土压顶,内外均出挑墙面100mm,厚100mm;外窗台铝板面层,坡度3%;厚度8mm;2)面层粉刷厚度按50mm绘制;其余(板底、梁等)粉刷按20mm绘制;3)屋面保护层以上构造如下:20厚成品塑料排水板,凸点向上;1厚土工布一层;500厚种植土;且设置卵石隔离带宽≥400mm;4)须标注必要的尺寸和标高,且进行文字注释;5)正确进行材料图例填充。

5.绘图比例1:1,出图比例1:20。

保存要求:完成绘制任务后,将绘制好的试题5保存在以赛位号命名的文件夹,文件名为“试题5-xxx.dwg”,xxx为赛位号。

注:样板图中已设置图层...........“.样板.....................”.,该图层已锁定,不得删除不得编辑修改。

试题6:建筑节点三维转换(4分)将完成的试题5建筑节点图,在建模软件内创建节点构造模型。

模型建立要求:1、建模比例1:10。

最新中职工程制图及AutoCAD试卷(1)

最新中职工程制图及AutoCAD试卷(1)

工程制图及AutoCAD试卷1 学校:学号: 姓名:
上机操作题
二、打开TEST2.DWG图形文件,在0层上已给出一个多义线矩形,请按以下要求绘制完成下面样图所示的图形:(10分)
(1)建立 L1 层,线型为 Continuous ,层色为红色(red)。

建立 L2 层,线型为 Dashed ,层色为蓝色(blue)。

建立 L3 层,线型为 Phantom ,层色为色号198。

(2)按样图将 0 层上的多义线矩形向右拉伸,使其宽度放大1倍。

并转移到L2层。

(3)按样图在 L1 层上绘制一个椭圆,该椭圆的长轴的长度等于矩形宽的0.6、短轴的长
(5)定义字形HZ、字体为幼圆,字高为4,宽高比为0.7,倾斜角度为10度。

按样图在0层上以整个图形的中心点为插入点,插入文字“椭圆、菱形与矩形”,对齐方式为MC ,并要求旋转20度。

文字的颜色为色号224。

三、打开TEST3.DWG图形文件,已给出图形。

在已设置的“Dim”层上,按下面的样图进行尺寸标注,并应对有关的尺寸格式作相应的编辑。

(10分)
四、打开TEST4.DWG图形文件。

根据文件中给定的块。

使用块插入方法按图所示完成图形组合操作:(10分)
五、按图所示的尺寸,以实体建模的方法绘出凸轮的模型,三维视图如图所示,存盘于文件TEST5中。

(10分)。

2020年四川省职业院校技能大赛中职组建筑CAD(教师组)样题绘图-样题

2020年四川省职业院校技能大赛中职组建筑CAD(教师组)样题绘图-样题

2020年四川省中等职业技术学校技能大赛建筑CAD(教师赛)赛项“建筑施工图绘图”环节竞赛须知1.本竞赛环节总分 100 分(占总成绩的70%),竞赛时间 160 分钟。

2.文件夹命名要求:每个参赛队在 A机位的电脑桌面上新建文件夹,文件夹以“赛场号组号” 命名,A机位为成果提交机位。

例如,参赛队(101A和101B)即赛场1组号01,文件夹名称为“101”。

3.本次竞赛所有任务由参赛队协作共同完成一份任务,文件必须保存在上述文件夹中,否则以未做任务处理。

4.文件命名要求:必须按各任务要求正确命名文件名称,不符上述要求的,其内容不能作为比赛正式结果,不作为评分依据。

5.在规定时间内完成即可,提前完成竞赛任务不加分。

6.为减少因突发情况造成的损失,竞赛过程中请选手注意手动保存竞赛结果,也可自行设置软件自动保存的时间。

7.遇到意外情况,应及时向裁判报告,听从裁判安排,不要自行处理。

经现场裁判及技术支持人员鉴定,非人为原因造成的电脑及软件死机,加时不超过 10 分钟。

所加时间从选手提出报告开始计时。

8.选手在提交竞赛结果前,务必检查文件夹和文件的名称是否正确,赛场提供的所有纸质材料不得带出赛场,离开赛场时不要关闭电脑。

9.不能在上交文件中明示或暗示选手身份,不得有雷同卷,否则按作弊处理。

任务一:创建样板文件(8分)1.设置文字样式设置 2 种文字样式,分别用于“汉字”和“非汉字”的注释,所有字体均为直字体,宽度因子为 0.7。

(1)用于“汉字”文字样式命名为“HZ”,字体名选择“仿宋”,语言为“CHINESE_GB2312”。

(2)用于“非汉字”文字样式命名为“XT”,字体名选择“Simplex.shx”,大字体选择“HZTXT”。

2.设置尺寸标注样式尺寸标注样式名为“BZ”,其中文字样式用“XT”,其它参数请根据建筑制图国标的相关要求尽可能详细设置,尤其是对半径、直径和角度等类型尺寸的设置。

3.创建布局(1)新建布局删除缺省的视口。

建筑CAD制图竞赛试卷试题(附答案)

建筑CAD制图竞赛试卷试题(附答案)

建筑CAD 制图竞赛试卷一.试题1.图层设置图层Dote,颜色设置为红色,线型为CENTER,轴线绘制在该层上图层Wall,颜色设置为绿色,墙线、楼梯剖面图中剖切到的构件绘制在该层上图层Window,颜色设置为黄色,门窗绘制在该层上图层Stair,颜色设置为蓝色,投影到的楼梯绘制在该层上图层Text,颜色设置为品红色,文字标注及标高标注在该层上图层Dim,颜色设置为100,尺寸标注绘制在该层上图层Colu,颜色设置为青色,柱绘制在该层上图层Hatch,颜色设置为8,材料填充绘制在该层其他构件绘制在0层上未说明的图层线型设置为continuous;粗线线宽0.7,中线线宽0.35,细线0.18。

2.新建两种字体样式:standard:simplex.shx,用于标注字母及数字;hz:宋体,用于标注汉字。

新建两种标注样式:DIMNA100,用于标注比例为1:100的图形,DIMNA50,用于标注比例为1:50的图形,具体参数设置应符合制图标准的要求。

3.在0层上画一个A1图框,幅面线、会签栏、标题栏分隔线为细线0.35;标题栏外框线为中粗线0.7;图框线为粗线1.4;,要求所画图样布置于此图框内,图样的图线、符号、文字、尺寸等均满足建筑制图“国标”,并以全屏加粗图线的模式保存于指定文件中。

4.图幅:全图的打印比例为1:100,即以1:100的比例绘制图幅A1(594X841横式),具体线型线宽尺寸等根据标准。

5.根据要求和样图比例抄绘以下建筑平面图,绘制图线、符号、字体、尺寸标注等均应符合制图标准,根据制图标准要求补充缺漏的轴号及标高。

M1=1500,M2=900,M3=800 ,方柱截面400×400。

会签栏标题栏6.根据所提供的样图、比例、数据信息等自行识图后绘制出相应的楼梯详图,即包括完善平面图和绘制剖面图,图样和标注深度按建筑楼梯详图的制图标准。

数据和说明:图中剖面基础和屋顶等未表明的不详部分可剖断略去不绘制,楼梯栏杆可单线绘制,仅扶手双线绘制。

最新中职工程制图及AutoCAD试卷(二)

最新中职工程制图及AutoCAD试卷(二)

工程制图及AutoCAD试卷(二)
班级姓名学号得分一、完成五边形的正面投影(AB为侧平线)。

(8分)
二、补画第三视图(15分)
(1)
三、.看图补线。

(10分)
(1)(2)
五、.画出A—A、B—B指定断面图(键槽深度为5mm)。

(8分)
六、.完成螺柱连接的正确图形。

(12分)
七、看图,按1:1标注尺寸(尺寸数字圆整为整数)。

(12分)
八、.主视图画半剖视,补画左视图并作半剖视。

(15分)
九、读零件图,回答问题。

(20分)
(1)该零件的名称为,选用的材料是,绘图比例为,属于比例。

(2)该零件采用的表达方法是主视图采用的是,左视图采用的是及视图。

(3)该零件的主要尺寸基准:长度方向是(可以在图上用箭头和文字说明),宽度方向是,高度方向是。

(4)该零件的总长为,总宽为,总高约为。

(5)图中Ø36 其基本尺寸为,最大极限尺寸为,最小极限尺寸为,上偏差为,下偏差为,基本偏差为,公差为。

(6)图中Ø12H7:Ø12是;数字“7”表示;“H”表示;其总的含义是。

(7)在框格中:项目符号“”表示;
“Α”代表;其基准要素为,被测要素为,公差值为。

(8)G1/2 的意思是,其定位尺寸是。

(9)该零件表面粗糙度要求最高处Ra为的面,要求最低处为面。

(10)2×Μ10-7H的含义是个螺纹、大径为、旋向为、径和径的公差带代号都为、旋合长度的螺纹(内、外)。

水利部大赛CAD理论部分[五篇模版]

水利部大赛CAD理论部分[五篇模版]

水利部大赛CAD理论部分[五篇模版]第一篇:水利部大赛CAD理论部分全国水利中职学校技能大赛试题库1.AutoCAD中,系统默认的文件自动保存间隔时间是()。

A、5minB、10minC、15minD、20min 答案:B 2.系统预设的十字光标长度为屏幕大小的()。

A、5%B、10%C、15%D、25% 答案:A 3.AutoCAD中,另存文件系统默认的文件格式为()。

A、dxf格式B、dws格式C、dwg格式D、3ds格式答案:C 4.在AutoCAD中,在多个打开的图形间来回切换,按快捷键()。

A、Ctrl+ShiftB、Ctrl+AltC、Ctrl+TabD、Shift+Tab 答案:C5.AutoCAD2010的工具栏可以关闭,其开/关的快捷键是()。

A、F3B、Ctrl+0C、Ctrl+TabD、Ctrl+3 答案:B 6.AutoCAD 2010 默认保存的文件类型是()。

A、AutoCAD 2007 图形文件B、AutoCAD 2010 图形文件C、AutoCAD 图形样板文件D、AutoCAD 图形标准文件答案:B 7.按F1键可获得()。

A、打开设计中心B、AutoCAD2010帮助信息C、打开或关闭正交D、打开或关闭栅格捕捉答案:B 8.关于绘图窗口的背景颜色,描述错误的是()。

A、可以更改为其他颜色B、打印图纸之前一定要改为白色C、图形的打印与背景颜色无关D、在“选项”对话框“显示”卡上设置背景颜色答案:B 9.“绘图”工具栏在屏幕上的位置是()。

A、固定不变的B、总是浮动的C、可以固定在上下左右任一侧D、都不是| 答案:C 10.关于“文本窗口”和“命令窗口”,下面说法错误的是()。

A、文本窗口与命令窗口相似,用户可以在其中输入命令,查看提示和信息B、文本窗口显示当前工作任务的完整的命令历史记录C、命令窗口默认显示为3行D、只有命令窗口打开时才能显示文本窗口答案:D 11.在“命令:”提示下,不能调用帮助功能的操作是()。

2021中职 建筑CAD 模块1 理论2(赛项赛题)

2021中职 建筑CAD 模块1 理论2(赛项赛题)

2021年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题注意事项:1. 共75题,其中识图单选题15题,每题3分,识图多选题15题,每题4分;理论单选题25题,每题2分,理论多选题20题,每题4分,总分235分,时长120分钟。

2. 在规定时间内完成即可,提前交卷的选手不予加分,但可以进入下一环节。

3. 遇到意外情况,应及时向裁判报告,听从裁判安排,不要自行处理。

4. 选手在提交竞赛结果前,务必再次核对结果,确认无误后再提交。

5. 提交竞赛结果后,不能离开赛位,申请进入绘图竞赛环节。

一、识图单选题部分(共15题,每题3分,共45分)1.根据所给构件的正立面图和平面图,选择正确的左侧立面图()。

2.根据所给构件的正立面图和平面图,选择正确的左侧立面图()。

3.根据所给平面图和1-1剖面图,选择正确的2-2剖面图()。

4.建筑材料图例辨识。

5.孔洞图例辨识。

6.尺寸标注规则。

7.变形缝构造。

8.基础类型及其应用。

9.防火墙的设置。

10.砌块的搭接。

11.紧邻有、无水房间设计处理。

12.由平面图识读楼梯踏步高度。

13.屋面泛水构造。

14.无保温上人屋面构造。

15.门的设置要求。

二、识图多选题(共15题,每题4分,共60分)1.根据所给构件的正立面图和平面图,选择正确的左侧立面图( )。

2.根据所给构件的左侧立面图和平面图,选择正确的正立面图( )。

3.三面投影都正确的视图组有( )。

4.窗的图例辨识。

5.线宽组及其应用。

6.断开界限图例。

7.墙身防潮层的设置。

8.基础构造要求。

9.挑檐挑出对散水和明沟的构造要求。

10.地震烈度、层高与构造柱的设置对应要求。

11.雨棚形式及其排水方式。

12.轮椅坡道设计要求。

13.坡屋面挑檐的构造。

14.卷材铺贴构造。

15.木窗防水构造。

三、理论单选题(共25题,每题2分,共50分)1.下列基础形式中,必须满足刚性角要求的是()。

A.独立基础B.条形基础C.无筋扩展基础D.非刚性基础2.以下关于新旧建筑物基础埋置深度的说法,错误的是()。

全国水利高职院校技能大赛试题库 水利工程CAD理论试题考核练习题

全国水利高职院校技能大赛试题库 水利工程CAD理论试题考核练习题

知识点一制图基础理论一单项选择题1.六个基本视图按投影关系配置,它们的名称()。

A. 只标注后视图B. 只标注右视图C. 都不标注D. 不标注主视图2.六个基本视图自由配置时,按向视图标注,应()。

A. 只标注后视图的名称B. 标出全部移位视图的名称C. 都不标注名称D. 不标注主视图的名称3.局部剖视图与视图的分界线用()。

A. 实线B. 波浪线C. 虚线D. 点划线4.重合断面的可见轮廓线用()绘制。

A. 粗实线B. 细实线C. 点划线D. 粗实线或细实线5.假想用剖切面将物体切断,仅画出物体与剖切面接触部分的图形及材料符号,这样的图形称为()。

A. 左视图B. 主视图C. 剖视图D. 断面图6.同一物体各图形中的剖面线()。

A. 间距可不一致B. 无要求C. 必须方向一致D. 方向必须一致并要间隔相同7.根据形体的对称情况,半剖视图一般画在()。

A. 左半边B. 前半边C. 上半边D. 后半边8.关于局部剖视的画法,说法错误的是()。

A. 局部剖视图与视图的分界线应以波浪线表示B. 波浪线可以与图形上的其它图线重合C. 波浪线只能画在实体处D. 波浪线不能超出剖切范围的视图轮廓9.配置在投影方向上的移出断面,可省略()的标注。

A. 投影方向B. 剖切位置C. 断面图名称D. 全部10.识读剖视图与断面图的方法()。

A. 仍然是以形体分析法为主B. 只用形体分析法C. 一个视图一个视图地看D. 只用线面分析法11.关于剖视图与断面图的正确叙述是()。

A. 断面图是剖视图的一部分,有时图形是相同的B. 剖视图是断面图的一部分,有时图形是相同的C. 剖视图与断面图是完全不同的图形D. 剖视图与断面图是完全一样的图形12.全剖视适用于()的物体。

A. 外形简单内部复杂B. 非对称C. 外形复杂内部简单D. 对称13.主视图画成剖视图时,应在()上标注剖切位置和投影方向。

A. 主视图B. 俯视图或左视图C. 后视图D. 任意视图14.移出剖面在下列哪种情况下要全部标注()。

中职工程制图及AutoCAD试卷(四)

中职工程制图及AutoCAD试卷(四)

工程制图及AutoCAD试卷(四)
班级姓名学号得分
一、已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。

(12分)
二、根据已知视图补画第三视图并标注尺寸(尺寸数字圆整为整数)(16分)
三、求圆柱被截切后的左视图。

(8分)
四、补画视图中的缺线。

(12分)
五、在指定位置画出A-A半剖视图(10分)
六、根据主、俯视图画出全剖视的左视图(10分)
六、分析螺柱联接视图中的错误,并将正确的画在右边的空白处。

(12分)
七、读零件图,并回答问题。

(20分)
1、该零件的名称为 A-A为剖切方法获得的视图。

2、在图中用指引线指出该零件在长、宽、高三个方向的主要尺寸基准。

3、在框格中:项目符号“”表示;“Α”代表;其基准要素为,被测要素为,公差值为。

4、零件上有四个沉孔、其大圆直径、小圆直径、四个沉孔的定位尺寸是。

5、技术要求中未注圆角R3-5是铸件制造过程中的半径尺寸。

6、零件图中表面粗糙度要求最高为表面粗糙度要求最低为。

其基本尺寸为,最大极限尺寸为,最小极限尺7、∮250.025
寸为,上偏差为,下偏差为,公差为。

8、C1含义:。

9、3×0.5含义:3表示 0.5表示。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

宜昌市中职学校
2012 年建筑CAD 绘图技能竞赛试卷
竞赛试卷说明
1、竞赛内容:根据给定的样图及试题要求,使用AUTO_CAD2004 版软件完成CAD
图样的绘制。

2、考试时间与总分:时间3小时(180分钟);总分100 分(基本操作与设置10
分;绘图90 分)。

3、文件保存:在D盘根目录下,创建参赛选手文件夹,统一编号为2012CAD , 抽签
号为TM01 ,则创建文件夹的具体名称为“2012CADTM01 ”(即为考生考
号)。

文件名称中间不允许出现空格。

本次竞赛所有题目的完成结果必须保存在上述参赛选手文件夹中,如“D:\2012CAD TM01 ”。

选手应以考号为文件名在指定位置保存绘图文件并随时存储,丢失文件后果自负。

一、基本操作与绘图环境设置(10分)
1、以考号为文件名命名所要绘制的图样并按指定的路径保存。

( 1 分)
2、设置并绘制A2图幅(594总20,横式),准备在A2幅面内试题三、试题四和试题五的图
样。

在图幅上画图框线(粗线),并画出标题栏(中线),在标题栏内填写文字如下图所示(标题栏尺寸仅供绘图用,不标注)。

(5 分)
3、设置基本图层各种图层的颜色、线型、线宽根据以下各题作图需要自行设置。

(2 分)
4、设置基本文字样式(要求汉字为“长仿宋体” ;尺寸数字为斜体字)和基本尺寸标注样
式(机械和建筑尺寸样式)。

(2 分)
5、 将样板文件“ A2图框.dwt ”保存到考生目录文件夹。

二、基本绘图(20分)
要求:按1:1比例抄绘下图,不同的线放在不同的图层上,尺寸放在单独的图层上。

完 成绘图后,以“ 2(XX ).dwg ”为文件名,将图形文件保存到考生目录文件夹, (注:XX 应为考 生本人文件夹号)。

将长度精度设置为小数点后三位,绘制以下图形,求阴影面积和周长。

建筑CAD 绘图技絶赛试卷
i 4
H 莞 2012.XX.
XI 图5 01
(黯考
成壇
)
” 创
三、按1 : 1 00比例抄绘给定的标准层平面图。

(25分)(可用所给素材图
块)
要求:1、在A2图幅上抄绘“标准层平面图”
2、图中的线型、线宽、字体、尺寸和符号均应符合现行建筑制图国家标准
分)(可用所给素材图块)
-S-1S.U
:4) (5:
*
忖金1
!!-> 川・1
u
四、按1 : 1 00比例抄绘给定的正立面图。

(25

1、在A2图幅上抄绘“立面图。

求:
2、图中的线型、线宽、字体、尺寸和符号均应符合现行建筑制图国家标准。

3、应根据需要分别设置图层和尺寸样式等。

正立曲® I: in
五、打开试题“ 1-1剖面图.GPG'文件,按1 : 1 00比例抄绘完成给定的
1-1剖面图。

(20分)
要求:1、在A2图幅上抄绘“剖面图。

2、图中的线型、线宽、字体、尺寸和符号均应符合现行建筑制图国家标准。

3、应根据需要分别设置图层和尺寸样式等。
