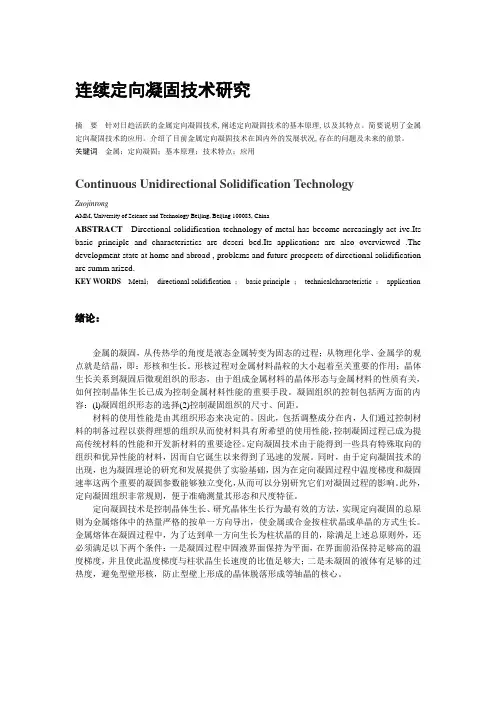

连续定向凝固技术研究
连续定向凝固技术研究摘要针对日趋活跃的金属定向凝固技术,阐述定向凝固技术的基本原理,以及其特点。
简要说明了金属定向凝固技术的应用。
介绍了目前金属定向凝固技术在国内外的发展状况,存在的问题及未来的前景。
关键词金属；定向凝固；基本原理；技术特点；应用Continuous Unidirectional Solidification TechnologyZuojinrongAMM, University of Science and Technology Beijing, Beijing 100083, ChinaABSTRACT Directional solidification technology of metal has become ncreasingly act ive.Its basic principle and characteristics are descri bed.Its applications are also overviewed .The development state at home and abroad , problems and future prospects of directional solidification are summ arized.KEY WORDS Metal；directional solidification ；basic principle ；technicalcharacteristic ；application 绪论：金属的凝固，从传热学的角度是液态金属转变为固态的过程；从物理化学、金属学的观点就是结晶，即：形核和生长。
形核过程对金属材料晶粒的大小起着至关重要的作用；晶体生长关系到凝固后微观组织的形态，由于组成金属材料的晶体形态与金属材料的性质有关，如何控制晶体生长已成为控制金属材料性能的重要手段。
凝固组织的控制包括两方面的内容：(l)凝固组织形态的选择(2)控制凝固组织的尺寸、间距。
定向凝固技术
定向凝固技术1、定向凝固的研究状况定向凝固成形技术是伴随高温合金的发展而逐渐发展起来的，是在凝固过程中采用强制手段，在凝固金属和未凝固熔体中建立起特定方向的温度梯度，从而使熔体沿着与热流相反的方向凝固，以获得具有特定取向柱状晶的技术。
定向凝固技术很好的控制了凝固组织的晶粒取向，消除横向晶界，提高了材料的纵向力学性能，因而自美国普拉特·惠特尼航空公司采用高温合金定向凝固技术以来，这项技术得到广泛的应用。
1.1定向凝固理论的研究定向凝固理论的研究，主要涉及定向凝固中液-固界面形态及其稳定性，液-固界面处相变热力学、动力学，定向凝固过程晶体生长行为以及微观组织的演绎等，其中包括成分过冷理论、MS 界面稳定性、线性扰动理论、非线性扰动理论等。
从Chalmers[1]等的成分过冷理论到Mullins[2]等的界面稳定动力学理论(MS 理论)，人们对凝固过程有了更深刻的认识。
下面主要分析一下成分过冷理论和界面稳定性理论。
（1）成分过冷理论成分过冷理论是针对单相二元合金凝固过程界面成分的变化提出的，如对于平衡分配系数小于1的合金在冷却下来时，由于溶质在固相和液相中的分配系数不同，溶质原子随着凝固的进行，被排挤到液相中去，并形成一定的浓度梯度，与这种溶质梯度相对应的液相线温度与真实温度分布之间有不同的值，其差值大于零时，意味着该部分熔体处于过冷状态，有形成固相的可能性而影响界面的稳定性。
Chalmers等人通过分析得出了成分过冷的判据，确定了合金凝固过程中固液界面前沿的形态取决于两个参数：G L/v和G L·v，即分别为界面前沿液相温度梯度和凝固速度的商和积。
前者决定了界面形态，而后者决定了晶体的显微组织（即枝晶间距或晶粒大小）[3]。
成分过冷理论能成功的判定无偏析特征的平面凝固的条件，避免胞晶或枝晶的生成。
但是成分过冷理论只考虑了温度梯度和浓度梯度这两个具有相反效应的因素对界面稳定性的影响，忽略了非平面界面的表面张力、凝固时的结晶潜热及固相中温度梯度等的影响。
材料合成与制备 第5章 定向凝固技术
4、磁性材料
稀土超磁致伸缩材料RFe(R-Tb、Dy)作为一种电-磁-机械能量或信 息转换的新型功能材料，从20世纪70年代以来得到了迅速发展，它具有 很高的磁致伸缩值(1500~2000×10 )和能量密度(14000~25000J／m )，而 且还具有低频响应速度快、机电耦舍系数大等特点，故在大功率声纳换 能器、磁弹性波器件、液压阀门控制、精密加工徽定位、精度高速线性 马达、伺服系统和特殊兵器等高新技术领域展示出广阔的应用前景。对 于Tb-Dy-Fe材料，人们一直希望得到具有<111>方向择优取向的样品。 通过改变材料的定向凝固条件、控制材料的取向度、以及对材料进行热 处理消除晶界提高材料磁致伸缩性能。
(4)激光超高温梯度快速凝固
利用激光器作为热源来实现定向凝固。 激光具有能量高度集中的特性，在作为定向凝固热源时可能获得 比现有定向凝固方法高得多的温度梯度。利用激光表面熔凝技术实现 超高温度梯度快速定向凝固的关键在于：在激光熔池内获得与激光扫 描方向一致的温度梯度；根据合金凝固特性选择适当的工艺参数以获 得胞晶组织。
定向凝固过程工艺参数分别为： 合金熔融温度1450℃，温度梯度140℃/cm，牵引速度0.5-0.8 mm/min。
2、柱状晶生长
控制热流方向和温度梯度。
3、高温合金制备
定向凝固制备Fe-Cr-C过共晶原位生长复合材料
高铬铸铁是一种优良的耐磨材料，普通条件下凝固的高铬铸铁碳 化物呈网状，在实际磨损中往往会因为碳化物脆裂或折断而失效。 为此，通过定向凝固的方法，使碳化物纤维定向排列，即将Fe-C-Cr 合金制备成碳化物呈定向分布的原位生长复合材料，使高硬度的碳 化物垂直于磨面的方向定向生长，可以显著提高其性能。
第八章-凝固新技术—定向凝固
5、那女孩有
一双晶亮的眸子，明净清澈，灿若繁 星，不 知她想 到了什 么，对 着自己 兴奋的 一
笑，眼睛弯的像月牙儿一样，仿佛那 灵韵也 溢了出 来。一 颦一笑 之间， 高贵的 神
色自然流露，让人不得不惊叹于她清 雅灵秀 的光芒 。
6、她，高高的个子，一
条马尾辫在身后，一双不大的眼睛闪 着智慧 的光芒 ；她， 白白净 净，眉 清目秀 ，
怎么看都是个美女，可是她与众不同 ，十分 特殊。
7、鬓珠作衬，乃具双目如
星复作月，脂窗粉塌能鉴人。略有妖 意，未 见媚态 ，妩然 一段风 姿，谈 笑间， 唯
少
• 定向凝固涡轮叶片，寿命是普通铸造的2.5倍 • 单晶叶片，寿命是普通铸造的5倍
等轴晶、定向柱状晶、单晶叶片
自1965年美国普拉特·惠特尼航空公司采用高 温合金定向凝固技术以来，这项技术已经在许多 国家得到应用。
由于电磁约束成形定向凝固取消了粗厚、导热性能 查的陶瓷模壳、实现无接触铸造，使冷却介质可以直接 作用于金属铸件上，可获得更大的温度梯度，用于生产 无（少）偏析、组织超细化、无污染的高纯难熔金属及 合金，具有广阔的应用前景。
36
深过冷定向凝固
ZMLMC法的一个显著特点是通过提高温度梯度，扩大 所允许的抽拉速率，从而达到亚快速凝固水平，实现组织 超细化。但是单纯采用强制加热的方法增大温度梯度来提 高凝固速率，人不能获得很大的冷却速率，因为此时要求 散发的热量更多了，一般来说采用这样的技术很难实现快 速凝固。
• 3.快速凝固法（ H．R．S法）
• Erickson于1971年提出。原理如图所示。
• 与P．D法的主要区别：铸型加热器始终加热，在凝固时，铸 件与加热器之间产生相对移动。底部使用辐射挡板和水冷套。 在挡板附近产生较大的温度梯度。热量主要通过已凝固部分 及冷却底盘由冷却水带走。
第八章 凝固新技术—定向凝固
西北工业大学李建国等人通过改变加热方式，在液态
金属冷却法（LMΒιβλιοθήκη 法）的基础上发展的一种新型定向凝固 技术—区域熔化液态金属冷却法，即ZMLMC法。
33
这种方法将区域熔炼与液态金属冷却相结合，利用
感应加热机中队了凝固洁面前沿液相进行加热，从而有
效地提高了固液前沿的温度梯度。西北工业大些研制的 ZMLMC定向凝固装置，其最高温度梯度可达1300K/cm,最
34
1.试样 2.感应圈 3.隔热板 4.冷却水 5.液态金属 6.拉锭机构 7.熔区 8.坩埚 超高温度梯度定向凝固装置图
35
电磁约束成形定向凝固（DSEMS）
在ZMLMC法基础上，凝固剂属国家重点实验室提出并 探索研究了近十年的电磁约束成形定向凝固技术。该技 术是将电磁约束成型技术与定向凝固技术相结合而产生 的一种新型定向凝固技术。利用电磁感应加热熔化感应 器内的金属材料，并利用在金属熔体部分产生的电磁压 力来约束已熔化的金属熔体成形，获得特定形状铸件的 无坩埚熔炼、无铸型、无污染定向凝固成形。 由于电磁约束成形定向凝固取消了粗厚、导热性能 查的陶瓷模壳、实现无接触铸造，使冷却介质可以直接 作用于金属铸件上，可获得更大的温度梯度，用于生产 无（少）偏析、组织超细化、无污染的高纯难熔金属及 合金，具有广阔的应用前景。
图 2 光学晶体CaF2 (左1:φ220×150mm).
金属单晶具有特殊的力学物理性能
2、 定向凝固原理
—如何实现定向凝固？
10
合金固溶体凝固时的晶体生长形态 a) 不同的成分过冷情况
b) 无成分过冷
C) 窄成分过冷区间
平面晶
胞状晶
d) 成分过冷区间较宽 柱状树枝晶 e) 宽成分过冷 内部等轴晶
现代材料成型新技术.
《现代材料成型新技术》讲义重庆大学机械工程学院材料加工工程2004．5．26课程主要内容1．粉末冶金技术2．金属多孔材料3．定向凝固和单晶铸造4．金属超塑性5．连续铸造技术6．快速凝固技术和材料7．金属半固态成形技术第一章粉末冶金1．概述1.1粉末冶金的工艺：制粉，成型，烧结（发展到两者合一,HIP，或者三者合一，Osprey,以及烧结后的锻造）1.2优点：1）近终成型（用于高硬度材料，不利于机械加工零件）2）合金成分设计，可在宽范围控制成分（提高固溶度）3）可以得到复杂零件（锻造得不到）4）组织可控（铸造组织粗大）5）可制备人工复合材料1.3 缺点：1）粉末和模具成本高2）不适合大零件成型3）存在孔隙1）简化制粉工艺，提高产出率2）全致密工艺（热等静压）2制粉2.1传统制粉：电解，球磨，气体雾化，水雾化（粒径大：≥200μm；粒径分散度大；产出率低）2．2离心雾化和快速凝固制粉2.2.1旋转电极法（见图1.1、图1.2）图1.1 旋转电极法原理图图旋转电极过程中液膜破碎、球形粉形成原理图250转/秒≥150μm图1.3 不同形式的离心雾化250转/秒2.2.3高速转轮快速凝固法(RST)(图1.3C)改进的离心雾化法：提高冷却速度(水冷旋转轮) （≥106 ℃ /秒）；高速转轮（400-600转/秒）优点：1）微晶或非晶粉末；成分偏析小；2）合金元素固溶度提高：表1.1 通过RST提高合金元素在铝中的溶解度力学性能提高：表1.2 用RST加入Li后，2024Al合金性能的改善•在T4和T6热处理状态下。
3）可消除有害相（高温合金的σ相），材料韧性提高4）得到亚稳组织，改变了合金共晶温度，共晶成分，扩大了合金成分范围，可以重新设计合金成分。
60000-80000H z 速度：2马赫≤50μm图1.4 真空雾化原理图1）气相沉积法：激光-蒸发-沉积（1公斤装置）产出率低；粒径小；μm （SiC粉）μm (Si3N4粉)2）液相法：溶液-微粒沉淀-干燥3．成型及致密化新技术致密度≤95%，模内致密度不均匀3.1 注射成型粉末，增塑剂（石蜡），黏结剂—>注射成型—>预烧结（排除有机物）—>成预坯—>烧结注射力提高了致密度和均匀性。
定向凝固技术及其运用
定向凝固技术能够减少 材料浪费，降低生产成
本。
该技术适用于多种材料， 如金属、陶瓷等，具有
广泛的适用性。
挑战
技术门槛高
定向凝固技术需要专业的设备和熟练的操作 人员，增加了技术门槛。
成本高
由于需要高精度的设备和专业的操作人员， 导致定向凝固技术的成本较高。
生产周期长
由于定向凝固技术的生产过程较为复杂，导 致生产周期相对较长。
降低能耗和减少废弃物排放，推动定向凝固技术的可持续发展。
03
跨学科融合
定向凝固技术涉及到材料科学、物理学、化学等多个学科领域，未来将
加强跨学科的交流与合作，促进定向凝固技术的创新发展。
05
定向凝固技术的前沿研究与最新进展
前沿研究
定向凝固技术的基本原理
定向凝固技术是一种先进的金属材料制备技术，通过控制金属材料的凝固过程，实现材料 的定向生长和组织控制。目前，研究者正在深入研究定向凝固技术的基本原理，包括凝固 过程中的传热、传质和流动等机制，以期进一步优化材料的性能。
特点
可制备单向组织材料， 可实现材料的轻量化、 具有优异的力学性能。 小型化和高效化。
可用于制备高性能的 金属基复合材料和陶 瓷基复合材料。
发展历程
01
02
03
04
20世纪50年代
定向凝固技术初步发展，主要 应用于制备单晶材料。
20世纪60年代
定向凝固技术逐渐成熟，开始 应用于航空航天领域。
20世纪70年代
定向凝固技术的工业应用
随着技术的成熟和进步，定向凝固技术已经逐渐从实验室走向工业化应用。目前，定向凝固技术已经在 汽车、航空航天、能源和轨道交通等领域得到广泛应用，为现代工业的发展提供了重要的技术支持。
定向凝固法制备
定向凝固法制备
定向凝固法是一种用于制备单晶材料的方法，通过控制材料的凝固过程，使其形成具有完整结晶结构的单晶体。
以下是关于定向凝固法制备单晶材料的基本步骤：
1. 材料选择：选择适合定向凝固法的材料，通常是金属、合金或半导体材料。
这些材料应具有良好的熔化性能和晶体生长特性。
2. 准备熔融物料：将选定的材料按照所需的比例混合，并加热至熔点以上形成均匀的熔体。
3. 制备结晶器：设计和制备用于定向凝固的结晶器。
结晶器通常由高温合金或陶瓷材料制成，具有特殊的外形和内部结构，以促进单晶的生长。
4. 温度控制：在结晶器中加热熔融物料，并控制温度梯度和梯度方向。
温度梯度的控制是非常重要的，它会影响单晶的生长速率和方向。
5. 单晶生长：将结晶器中的熔融物料冷却至凝固点以下，使其逐渐凝固形成单晶。
由于温度梯度的存在，单晶会从高温区向低温区生长，最终形成完整的单晶结构。
6. 单晶提取：待单晶完全凝固后，将其从结晶器中取出。
提取的过程需要
谨慎，以避免单晶的破碎或变形。
7. 后处理：对提取的单晶进行必要的后处理，如去除表面氧化物、调整尺寸和形状等，以得到符合要求的最终产品。
定向凝固法制备单晶材料的关键在于控制温度梯度和凝固速率，以确保单晶的生长方向和结晶质量。
这种方法广泛应用于材料科学和工程领域，用于制备用于电子器件、光学器件、航空发动机叶片等高性能应用的单晶材料。
定向凝固
工艺比较
工艺比较
几种新型定向凝固技术
区域熔化液态金属冷却法 超高梯度定向凝固技术(ZMLMC) 深过冷定向凝固技术 电磁约束成形定向凝固技术 激光超高温度梯度快速定向凝固技术
区域熔化液态金属冷却法(ZMLMC)
ZMLMC法是采用区域熔化和液态金属 冷却相结合的方法。它利用感应加热,集中 对凝固界面前沿液相进行加热,从而有效地 提高了固液界面前沿的温度梯度。由于冷 却速率明显提高,导致凝固组织细化,大幅 度提高了合金的力学性能。
与传统定向凝固相比,深过冷定向凝固 有下述特点: (1)深过冷凝固与快淬急冷液态金属具 有相似的凝固机制,本质上均属快速凝固。 (2)定向凝固组织形成过程中的晶体 生长速度高,组织结构细小,微观成分偏析 程度低,促使铸件的各种力学性能大幅度提 高。目前,深过冷的研究还局限于纯金属或 简单的二元合金,如何获得具有一定外形的 零件是关系到该技术能否实用化的主要问 题。
第7章 定向凝固技术
定向凝固技术
定向凝固技术的特点
定向凝固设备与方法
定向凝固中温度场分布
定向凝固中浓度场分布 定向凝固界面稳定性
定向凝固技术的发展
从七十年代后期开始,与能源相关的设备, 如核电站设备、压力容器等的需求量增加,相 应地用于这些设备的大型板类件激增。这些板 类件不仅趋于大重量、超厚度,而且对疏松、 偏析、非金属夹杂物的要求极为严格,甚至还 要求有较好锻造性能和焊接性能。这些苛刻的 要求对普通锭生产工艺提出了挑战。 正是在上述背景下,法国和日本在七十年 代末相继提出了小高径比、高冷却强度的定向 凝固锭技术。
液态金பைடு நூலகம்冷却法
影响因素： 冷却剂的温度 模壳传热性、厚度和形状 挡板位置 熔液温度 液态金属冷却剂的选择条件： 有低的蒸气压，可在真空中使用 熔点低，热容量大，热导率高 不溶解在合金中 价格便宜
第7章定向凝固课件
1
定向凝固技术
o 定向凝固技术的特点 o 定向凝固设备与方法 o 定向凝固中温度场分布 o 定向凝固中浓度场分布 o 定向凝固界面稳定性
2
定向凝固技术
3
涡轮叶片
图1 等轴晶、定向柱状晶和单晶叶片
4
光学晶体
图 2 光学晶体CaF2(左1:φ220×150mm).
5
定向凝固技术的特点
41
(b) 液相完全混合的情况 (Complete mixing)
42
43
(c) 液相中没有混合的情况(Nomixing)
界面处排出的成分只能通过液相扩散进行，而固相 中无溶质扩散，则溶质达到稳态分布的情况
z’=z+Vt
边界条件： z=0 ，CL(0)=CS/k0 ；z= ， CL( )=C0
21
定向凝固技术
o 定向凝固中温度场分布
22
23
24
25
26
27
28
29
30
31
32
33
34
定向凝固技术
o 定向凝固中浓度场分布
35
定向凝固中的溶质场
x0<x1<x0+ x; x0<x2<x0+ x 方程中左边为控制单元体的溶质变化，右边第一项和第二项为 从x0位置处传入的溶质和从x0+ x传出的溶质，其中J(x0,T)为位 置为x0 ，T时刻的溶质流量密度，而第三项为单元体中存在源或 黑洞产生或消耗溶质的部分。
6
提拉法
直拉法(丘克拉斯 基法)， Czochralshi method(process) 简称CZ) Czochralshi crystal pulling technique
简述定向(顺序)凝固的概念
简述定向(顺序)凝固的概念
定向(顺序)凝固是一种特殊的冷凝作用，其特点是在凝固过程
中有定向发展的能力，即凝固材料的微观结构可以朝一个特定
的方向发展，这与普通的凝固过程不同。
定向凝固可以按照不同的形式进行，它们囊括了若干技术，例
如熔模凝固、熔炉凝固、激光凝固和离子凝固。
它们可以精确
控制板块件材料的结构，从而为其在后面的切削、加工和组装
过程提供一种优化的解决方案。
定向凝固的主要优势是能够提高产品质量，并且产品经过定向
凝固之后可以大大提高结构强度。
它们可以很好的控制有害的
晶界胞晶的形成，从而提高凝固后的材料力学性能。
定向凝固
可以有效的减少材料结合过程中的力学应力，从而改善光学性能，使产品结构更加稳定，能满足客户对抗衰耗、高电流密度
和低功耗的要求。
此外，定向凝固还可以提高材料的耐热能力、抗化学介质能力
和电气绝缘性，因此它是一种有利可图的金属制造方式。
它在
机械制造、航空航天制造和军事制造领域中得到了广泛的应用。
总之，定向凝固可以提高产品的强度和稳定性，从而减少产品
的加工时间，降低加工成本，有效的提高产品的质量和性能，
是一种广泛应用的金属制造工艺技术。
定向凝固
定向凝固定向凝固是指在凝固过程中采用强制手段，在凝固金属和未凝固金属熔体中建立起特定方向的温度梯度，从而使熔体沿着与热流相反的方向凝固，最终得到具有特定取向柱状晶的技术。
定向凝固是研究凝固理论和金属凝固规律的重要手段，也是制备单晶材料和微米级(或纳米级)连续纤维晶高性能结构材料和功能材料的重要方法。
自20世纪60年代以来，定向凝固技术发展很快。
由最初的发热剂法、功率降低法发展到目前广泛应用的高速凝固法、液态金属冷却法和连续定向凝固技术。
现代航空发动机的涡轮叶片和导向叶片是用铸造高温合金材料制成，这类材料晶界在高温受力条件下是较薄弱的地方，这是因为晶界处原子排列不规则，杂质较多，扩散较快，于是人们设想利用定向凝固方法制成单晶，消除所有晶界，结果性能明显提高了。
定向凝固技术广泛应用于高温合金、磁性材料、单晶生长、自生复合材料的制备等力面，并且在类单晶金属间化合物、形状记忆合金领域具有极广阔的应用前景。
制备方法：1. 发热剂法定向凝固技术的起始阶段。
基本原理:将铸型预热到一定温度后，迅速放到水冷铜底座上并立即进行浇注，顶部覆盖发热剂，侧壁采用隔热层绝热，水冷铜底座下方喷水冷却，从而在金属液和已凝固金属中建立起一个自下而上的温度梯度，实现定向凝固。
2. 功率降低法铸型加热感应圈分两段，铸件在凝固过程中不动，在底部采用水冷激冷板。
加热时上下两部分感应圈全通电，在加入熔化好的金属液前建立所要的温度场，注入过热的合金液。
然后下部感应圈断电，通过调节输入上部感应圈的功率，在液态金属中形成一个轴向温度梯度。
热量主要通过已凝固部分及底盘由冷却水带走。
由于热传导能力随着离水冷平台距离的增加而明显降低，温度梯度在凝固过程中逐渐减小，所以轴向上的柱状晶较短。
并且柱状晶之间的平行度差，合金的显微组织在不同部位差异较大，甚至产生放射状凝固组织。
3. 高速凝固法装置和功率降低法相似，多了拉锭机构，可使模壳按一定速度向下移动，改善了功率降低法温度梯度在凝固过程中逐渐减小的缺点；另外，在热区底部使用辐射挡板和水冷套，挡板附近产生较大的温度梯度，局部冷却速度增大，有利于细化组织，提高力学性能。
定向凝固技术
定向凝固技术
定向凝固技术是一种用于制造具有特定晶体取向的金属或合金材料的技术。
这种技术通过控制材料的凝固过程，使其在特定方向上生长，从而获得具有特定晶体取向的材料。
定向凝固技术的基本原理是在材料凝固过程中，通过控制凝固速度和温度分布，使晶粒在特定方向上生长。
这种技术通常使用定向凝固炉或定向凝固模具来实现。
定向凝固技术的优点包括：
1. 可以获得具有特定晶体取向的材料，从而提高材料的力学性能和物理性能。
2. 可以控制材料的晶粒尺寸和分布，从而提高材料的强度和韧性。
3. 可以减少材料中的缺陷和杂质，从而提高材料的质量和可靠性。
定向凝固技术广泛应用于航空航天、汽车、电子、医疗等领域，特别是在制造高强度、高韧性、高耐腐蚀性的材料方面具有重要作用。
定向凝固和单晶制备技术
图7 PD法原理图
2 2.3
传统定向凝固技术
快速凝固法（HRS法）
1 快速凝固法是指铸件以一定的速度从炉中 移出或炉子移离铸件，采用空冷的方式， 而且炉子保持加热状态。这种方法由于避 免了炉膛的影响，且利用空气冷却，因而 获得了较高的温度梯度和冷却速度,，所获 得的柱状晶间距较长，组织细密挺直，且 较均匀，使铸件的性能得以提高。
对 流 下 的 定 向 凝 固 技 术
重 力 场 作 用 下 的 定 向 凝 固 技 术
2 2.1
传统定向凝固技术
炉外法
又叫发热剂法，是定向凝固工艺中最原始的一种。 1 基本原理：将铸型预热至一定温度后，迅速放到激 冷板上并进行浇铸，激冷板上喷水冷却，从而在金 属液和已凝固金属中建立一个自下而上的温度梯度， 实现单向凝固。也有采用发热铸型的，铸型不预热， 而是将发热材料充在铸型壁四周，底部采用喷水冷 却。
镍铬合金
实例
表2-1:Mar-M200合金三种不同定向凝固工艺比较 1
2
传统定向凝固技术总结
小结
定向凝固技术从炉外法发展到炉内法，从PD法 1 LMC法其目的都是共同的，都是通过改 HRS法再到 变对凝固金属的冷却方式来提高对单向热流的控制， 从而获取更理想的定向凝固组织，尤其是LMC方法 已经被美国、俄罗斯等国家利用航空发动机的叶片。 然后，这些方法所获得的冷却速度却是有限的，从 而引发了对新型定向凝固技术的研究。
图10 区域融化液态金属冷却原理图
3
新型定向凝固技术
激光超高温度梯度快速定向凝 固
定向凝固方法，由于受加热方法的限制，温 1 度梯度不可能再有很大提高，要使温度梯度 产生新的飞跃，必须寻求新的热源或加热方 式。
定向凝固技术的发展与应用
定向凝固技术的发展与应用摘要：定向凝固技术是指利用一定的设备，在一定的工艺条件下使材料的组织具有特殊取向从而获得优异性能的工艺过程。
定向凝固技术是伴随着高温合金的发展而逐步发展起来的。
本文综述了定向凝固技术的定向凝固理论，对比分析了不同定向凝固方法的优缺点，并从四个方面论述了提高温度梯度的途径，最后对定向凝固技术的发展及应用前景做了展望。
关键词：定向凝固；工艺特点；温度梯度；应用1.引言凝固是材料制备与加工的重要手段之一，先进的凝固技术为先进材料开发与利用提供了技术条件。
凝固过程中包含了热量、质量和动量的传输过程，它们决定了材料凝固组织和成分分布，进而影响材料性能。
近20年中，不仅开发出许多先进凝固技术，也丰富和发展了凝固理论。
其中，先进凝固技术主要集中于如下几种类型：定向凝固、快速凝固与近快速凝固技术、外加物理场（压力场、电磁场、超重力或微重力场）中的凝固技术以及强制流动条件下的凝固技术等。
定向凝固技术是对金属材料进行凝固过程进行研究的重要手段之一，可用于模拟合金的凝固过程，制备高质量航空发动机定向和单晶叶片等。
同时，也是研究固液界面形态及凝固组织行之有效的技术手段。
定向凝固技术的出现是涡轮叶片发展过程中的一次重大变革。
铸造高温合金叶片的制造工艺经历了从等轴晶铸造到定向单晶凝固的发展过程，不仅在晶粒结构的控制上取得了很大进展，而且铸造性能也有了很大提高，常规的铸造高温合金尽管有较高的耐温能力，但材料的中温蠕变强度较低。
定向凝固技术能够使晶粒定向排列，在垂直于应力方向没有晶界，同时由于沿晶粒生长的（001）方向具有最低的弹性模量，这样将大大降低叶片工作时因温度不均匀所造成的热应力，因此使蠕变断裂寿命和热疲劳强度得到很大提高，如DS Mar-M200+Hf比等轴晶合金热疲劳性能提高了8倍。
此后，随着各种定向凝固技术的不断发展，固液界面前沿的温度梯度不断增大、冷却速率逐渐提高，定向生产的叶片综合性能也日2. 定向凝固理论2.1成分过冷理论Chalmers、Tiller［1, 2］等人在研究中发现在合金中液固界面前沿由于溶质富集导致平界面失稳而形成胞晶和枝晶，首次提出了著名的成将会产生成分过冷”分过冷”判据：G L m L C o( k o _ 1)V k0D L ( 1) 式中，G L为液固界面前沿液相温度梯度；V为界面生长速度；m L为液相线斜率；C o为合金平均成份；k o为平衡溶质分配系数；D L为液相中溶质扩散系数。
连续定向凝固
1连续定向凝固的基本原理连续定向凝固技术是热型连铸即OCC法发展的高级阶段，也是目前应用较多的单晶连铸方法。
其基本原理与OCC法相似，均是将结晶器的温度保持在熔体的凝固温度以上，绝对避免熔体在型壁上形核，完全消除等轴晶的来源，获得了单向凝固的柱状晶连续铸锭，熔体的凝固只在脱离结晶器的瞬间进行。
随着铸锭不断离开结晶器，熔体的凝固方向沿热流的反方向进行，这种方法最大的特点是改变传统的连续铸造中冷却结晶器为加热结晶器，熔体的凝固不在结晶器内部进行。
其原理见图1。
2连续定向凝固技术的特点连续定向凝固技术的特点:(1)在铸型出口端与冷却区之间具有高的温度梯度，型内金属液的热量主要沿拉铸方向单向传输，造成有利于定向凝固的条件，可铸出长度不受限制的单晶和柱状晶铸锭。
(2)铸锭与铸型之间始终存在一层液体膜，铸锭表面在离开铸型出口一小段距离之后才自由凝固，铸锭表面光滑呈镜面状。
金属液在铸型出口处凝固结壳，显著地减小铸件与型壁的磨擦磨损，可铸得表面非常光洁的复杂截面形状的薄壁型材。
因此，OCC技术可以称为一种新型成形技术，可用于制造那些通过塑性加工难以成型的硬脆合金及金属间化合物等线材、板材及复杂管材等。
(3)凸出的固液界面有利于凝固过程中析出的气体及夹杂不断排向液体，不被卷入铸锭，而且不存在补缩困难的问题。
因此，铸锭组织致密，无气孔、缩孔、缩松等铸造缺陷。
有利于后续的冷加工，可以减少甚至消除冷加工过程中的中间退火，节省了能源，提高了生产效率。
(4)凸出的固液界面有利于引晶阶段晶体的竞争生长，易于实现多晶组织向单晶的演化。
但是，由于铸锭在离开铸型时，表面仍呈液体状态，铸锭的成形依靠液膜表面张力与液体金属静压力和重力的平衡，使得该技术在具体的工艺方案及工艺控制上有其特殊性。
3连续定向凝固技术的应用定向凝固技术的实现，对研发新型金属材料和近成型产品，进一步开发金属材料的潜力起到了积极的推动作用。
目前，世界范围内有多家企业采用该技术开发产品，如日本大阪富士公司制造的连铸单晶镁以及用于弧焊的一系列铝合金线;日本O saka FujiKogyo公司生产的Sn-Bi共晶合金的焊丝;三井公司开发的各种复杂形状的热型连铸铜管等。
