三菱PLC编程实例和编程优化9篇
三菱FX-PLC编程实例演示教学
三菱F X-P L C编程实例目录第一例用plc控制运料小车编程实例 (4)第二例 plc交通信号灯控制系统设计编程实例 (7)第三例 plc自动门系统控制编程实例 (11)第四例plc起保停电路梯形图编程方法 (13)第五例 plc控制电动机正反转电路设计 (16)第六例 plc延合延分电路梯形图 (18)第七例 plc振荡电路梯形图 (19)第八例 plc自动与手动控制电路梯形图 (20)第九例 plc集中与分散控制电路梯形图 (20)第十例最简单的PLC计时程序编程实例 (21)第十一例三菱PLC自锁控制程序编程实例 (22)第十二例三菱PLC两地控制与多地控制PLC程序编程实例 (23)第十三例三菱PLC顺序启动、顺序停止控制程序编程实例 (26)第十四例三菱PLC单信号反应多状态PLC程序编程实例 (27)第十五例三菱PLC电动机正反转控制程序编程实例 (28)第十六例三菱PLC自动往返控制程序编程实例 (32)第十七例三菱PLC星-三角降压启动控制编程实例 (35)第十八例三菱PLC点动+自锁控制编程实例 (37)第十九例三菱PLC用定时器与计数器实现的时间控制编程实例 (39)第二十例三菱PLC控制步进电机实例 (43)第一例用plc控制运料小车编程实例一、控制要求某车间有 6 个工作台，送料车往返于工作台之间送料，每个工作台设有一个到位开关（ SQ ）和一个呼吸按扭（ SB ）。
具体控制要求如下：（ 1 ）送料车开始应能停留在 6 个工作台中任意一个到位开关的位置上。
（ 2 ）设送料车现暂停于 m 号工作台（ SQ m 为 ON ）处，这时 n 号工作台呼叫（ SQ n 为 ON ），若：（a） m>n ，送料车左行，直至 SQ n 动作，到位停车。
即送料车所停位置SQ 的编号大于呼叫按扭 SB 的编号时，送料车往左行运行至呼叫位置后停止。
（b） m<n ，送料车右行，直至 SQ n 动作，到位停车。
完整版三菱plc编程实例
1课题一 PLC 空制运料小车、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等 工作，达到课题规定的要求。
、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结 果进行评价。
、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作 方式见考核要求2选定）。
按S01小车从原点起动，KM1接触器吸合使小车向前运行直到 碰SQ 盯关停，KM 接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰 SQ3开 关停，此时KM 接触器吸合使乙料斗装料3秒，随后KM 接触器吸合小车返回原点直到碰 SQ 开关停止，KM 接触器吸合使小车卸料5秒后完成一次循环。
正在演示中四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC 简易编程器编程 ⑵用计算机软件编程2、 工作方式：A. 小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“ 0”时小车连 续循SQ1向前KM1甲料斗eSQ2KM2OSQ3乙料斗KM3环，当S07为“1 ”时小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ开关立即停止；当再按启动按钮S01小车重新运行；C.连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止;3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置:六、问题：小车工作方式设定：A.小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“ 0”时小车连续循环，当S07为“1”时小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ 开关立即停止；当再按启动按钮S01小车重新运行；C连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。
三菱PLC编程实例和编程优化9篇

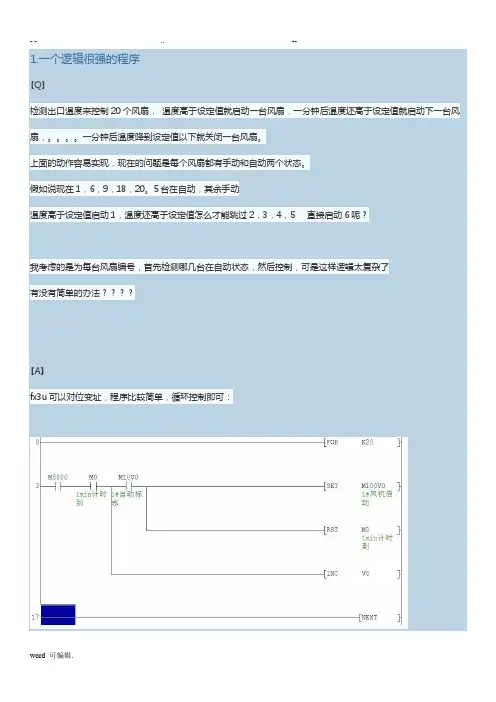

1.一个逻辑很强的程序【Q】检测出口温度来控制20个风扇，温度高于设定值就启动一台风扇，一分钟后温度还高于设定值就启动下一台风扇，。
一分钟后温度降到设定值以下就关闭一台风扇。
上面的动作容易实现，现在的问题是每个风扇都有手动和自动两个状态。
假如说现在1，6，9，18，20。
5台在自动，其余手动温度高于设定值启动1，温度还高于设定值怎么才能跳过2，3，4，5 直接启动6呢？我考虑的是为每台风扇编号，首先检测哪几台在自动状态，然后控制，可是这样逻辑太复杂了有没有简单的办法【A】fx3u可以对位变址，程序比较简单，循环控制即可：FX2N就要用移位，间接获得自动位，M0仍为1min计时，M10~M29为自动状态标识，M100~M119为对应的风扇输出，其他为缓存位：2.三菱PLC程序动作分析【Q】这是其中的一部分为什么C1线圈已得电，可下面的RST M100却没有得电这里的动作为什么是M19得电一次，M100置位一次，M19再得电一次，变复位一次。
如此循环。
我用的是在线模拟，有关系吗？【A】考虑一个扫描周期内的状态：首先M100是OFF的，C1被M100的常闭触点一直复位中；M19置ON后第一个扫描周期第一句指令：当M19第一次为ON时，C0计数到1，线圈变为ON；第二句指令：C0将M100置位为ON；（注意此时程序还没有扫描到后面，C1仍然是在被复位的状态。
而内存中的M100状态已经由OFF变为ON了）第三句指令：M100将C0复位；第四句指令：虽然M19和M100同时为ON，但是因为C1仍在被复位的状态，所以此时没有计数。
虽然输出线圈显示为ON了，但计数值仍为0；第五句指令：C1计数值为0，未达到设定值1，触点保持为OFF，未能复位M100；第六句指令：M100保持为ON，未能继续复位C1；第二个扫描周期：第一句指令：当M19仍为ON时，但M100也为ON了，所以C0不计数，保持上一次被复位的状态OFF；第二句指令：C0状态为OFF，对M100线圈无影响，M100仍为ON；第三句指令：M100继续将C0复位；第四句指令：虽然M19和M100同时为ON，但C1仍没有计数。
三菱PLC编程实例
三菱PLC编程实例第一篇：三菱PLC编程实例三菱PLC编程实例可编程控制器控制实例 1 十字路口红绿灯控制【动作要求】一般十字路口红绿灯控制，依下所列之条件动作。
I/O 组件：红灯黄灯绿灯绿灯闪烁东西向 Y0 Y1 Y2 Y2 南北向 Y10 Y11 Y12 Y12 时间 35秒 5秒 25秒 5秒洗手间自动冲水控制【动作要求】1.第一个使用者站满 3 秒钟作第一次冲水 2 秒钟。
2.第一个使用者离开后作第二次冲水 3 秒钟。
3.若第二个使用者于第二次冲水3 秒钟之内进入则停止冲水，待第二个使用者离开后再冲水 3 秒钟。
I/O 组件：X0 为感应侦测输入信号Y0 为输出冲水地下停车场出入红绿号志控制【动作要求】为节省空间，地下停车场的出入口为单线道因此设置红绿号志藉以管制车辆的进出顺序。
一楼及地下一楼各设一个红绿灯号志，信道一次只供一部车进入，平时号志为绿灯当车道有车时则为红灯。
I/O 组件：红灯由Y0 控制，绿灯由Y1 控制。
另设一楼感应器X0，地下一楼感应器 X1。
喷水池控制【动作要求】前后四排水柱，当开关X0 ON 时，依序从第一排水柱开始喷水10 秒、再来第二排喷水 10 秒，第三排喷水 10 秒、第四排喷水 10 秒后又回到第一排喷水，开关 X0 OFF 则喷水停止。
重新打开开关 X0，仍从第一排水柱开始喷水。
I/O 组件：1.喷水开关输入 X0。
2.第一排水柱输出Y0、第二排水柱输出Y1、第三排水柱输出Y2、第四排水柱输出 Y3。
自动门控制【动作要求】.人一靠自动门，马达立刻高速开门(正转)，后经过开门减速开关转变为低速，直到碰触开门极限开关马达暂停。
.在感应器侦测无人经 0.5 秒，激活马达高速关门(反转)，后经过关门减速开关转变为低速，直到碰触关门极限开关马达停止。
.在关门期间，感应器感应到门前有人，自动门不许作关门动作，暂停0.5 秒，而后自动转为开门动作。
.自动门动作期间停电自动门停止，在复电后亦能正常操作。
三菱plc编程实例 (2)
三菱PLC编程实例介绍本文将介绍三菱PLC编程的实例。
我们将使用GX Works3软件进行PLC程序的编写和调试。
在本文中，我将分享三个不同的实例，每个实例都有不同的功能和目的。
通过这些实例，您将能够了解三菱PLC编程的基本原理和实践技巧。
实例一：交通信号灯控制系统问题描述：设计一个交通信号灯控制系统，使其能够按照指定的时间间隔控制交通信号灯的状态。
设备和组件：•三菱PLC（例如：FX3U系列）•交通信号灯模拟器•交通信号灯灯泡•输入开关按钮程序设计：1.首先，创建一个新的GX Works3项目并添加PLC型号为FX3U的PLC模块。
2.在程序编辑器中，创建一个主程序，并在主程序中添加以下步骤：–设置输入和输出点的引脚号码，并将其命名。
–创建一个计时器，用于控制信号灯的时间间隔。
–使用逻辑和计时器指令，编写逻辑来控制交通信号灯的状态。
–添加适当的条件来处理不同的信号灯模式，例如红灯-黄灯-绿灯的循环。
3.在主程序中添加一个循环，使程序能够持续运行。
4.在系统参数设置中，将PLC模式设置为“RUN”模式，并将程序下载到PLC模块中。
5.连接交通信号灯模拟器和输入开关按钮到PLC的输入和输出点上。
6.按下输入开关按钮，观察交通信号灯的状态是否按照预期进行切换。
在这个实例中，您将学会如何创建一个基本的交通信号灯控制程序，并使用逻辑和计时器指令来控制PLC的输出。
实例二：自动灌溉系统问题描述：设计一个自动灌溉系统，使其能够根据土壤湿度和时间设置来自动控制水泵的启停。
设备和组件：•三菱PLC（例如：Q系列）•湿度传感器•水泵•电磁阀•输入开关按钮程序设计：1.创建一个新的GX Works3项目并添加PLC型号为Q 的PLC模块。
2.在程序编辑器中，创建一个主程序，并在主程序中添加以下步骤：–设置输入和输出点的引脚号码，并将其命名。
–创建一个定时器，用于控制自动灌溉系统的时间设置。
–使用逻辑和计时器指令，编写逻辑来判断土壤湿度是否超过设定值。
(完整word版)三菱FX PLC编程实例
图3-32是用一个定时器和一个计数器完成1h的定时。
当X0接通时，M0得电并自锁，定时器T0依靠自身复位产生一个周期为100s的脉冲序列，作为计数器C0的计数脉冲。当计数器计满36个脉冲后，其常开触点闭合，使输出Y0接通。从X0接通到Y0接通，延时时间为100s x 36 = 3600s，即1h。
IO表为
X0 步进1原点
X1 步进2原点
X2 启动按钮
Y0 步进1脉冲
Y1 步进1方向
Y2 步进2脉冲
Y3 步进2方向
2.控制工艺：按下启动按钮，两台步进电机先复位，复位完成后两台步进电机运动到指定位置，运动结束。
3.程序如下：
按下启动按钮，两台步进电机开始复位，M11控制步进电机1复位，M12控制步进电机2复位。
第十例 最简单的PLC计时程序编程实例
下面介绍一个最简单的plc计时程序，它是利用PLC中的“C”计数器完成计时的
该程序使用特殊辅助继电器M8013（1s脉冲输入）做为秒计时器。
第十一例
1、自锁控制的继电控制电路图
2、plc自锁控制原理图
3、PLC自锁控制梯形图及指令表程序（方式一）
4、PLC自锁控制梯形图及指令表程序（方式二）
2、按下启动按钮X4信号接通，Y1继电器得电。同时T1、T2接通。
3、当T1的延时时间到后，Y2继电器得电。
4、当T2的延时时间到后，Y3继电器得电。
至此三台电动机顺序启动完成。
5、当按下停止按钮X5信号接通，M1辅助继电器得电控制Y3继电器断开，同时接通T3、T4定时器。
6、当T3的延时时间到后，Y2继电器断开。
三菱plcFX系列的定时器为通电延时定时器，其工作原理是，定时器线圈通电后，开始延时，待定时时间到，触点动作;在定时器的线圈断电时，定时器的触点瞬间复位。
(完整版)三菱plc编程实例
课题一PLC控制运料小车一、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到课题规定的要求。
二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。
三、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。
按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰 SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。
四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC简易编程器编程1⑵用计算机软件编程2、工作方式：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置：六、问题：小车工作方式设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。
1、按工艺要求画出控制流程图：2、写出梯形图程序或语句程序3、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入及调试。
三菱plc编程案例--经典案例
X000 X001 X002
M100
X003
M101 T150
M101 Y004
M100 M101 T151
T150
T150
T151
K0.5
T151 K2
风机监视梯形图
15
基本电路编程
1、启动和停止控制电路
X0是Y0输出启动输入触点，X2是Y1输出的启动输入触点，X1是总统治按钮，X3、
18 RST Y0 19 END
······
END
2021/2/4
17
例：顺序控制电路 Y0启动后，Y1才启动，Y0、Y1都启动后，Y2才启动······
KM
FR
220～
FU
X0 SET Y0
X1 RST Y0
END
LD X0 SET Y0 LD X1 RST Y0 END
注意：1、FR接输出回路，安全，但PLC并不知道过载的发生；
2、SET指令只能用RST复位。 3、SET指令代替自锁，程序步长可以减少。
2021/2/4
10
例：两台电机延时启动控制
X0
X1 X3
输入 原件
SB2 SB1 FR
作用功能
启动按钮 停止按钮 热继电器
触点状态
常开 常开 常开
输出
输出继 电器
输出 元件
作用
KM
Y0
通断电机
3、梯形图设计
X0
X1 X3
SB2
4、指令表语言编制
X0
Y0
SB1
Y0
5、接线图
X1 KM
380V～
FU2
FR
Y0
END
QS FU1 KM
(完整word版)三菱FXPLC编程实例
目录第一例用plc控制运料小车编程实例 (2)第二例plc交通信号灯控制系统设计编程实例 (4)第三例plc自动门系统控制编程实例 (8)第四例plc起保停电路梯形图编程方法 (11)第五例plc控制电动机正反转电路设计 (14)第六例plc延合延分电路梯形图 (16)第七例plc振荡电路梯形图 (17)第八例plc自动与手动控制电路梯形图 (18)第九例plc集中与分散控制电路梯形图 (19)第十例最简单的PLC计时程序编程实例 (20)第十一例三菱PLC自锁控制程序编程实例 (20)第十二例三菱PLC两地控制与多地控制PLC程序编程实例 (23)第十三例三菱PLC顺序启动、顺序停止控制程序编程实例 (26)第十四例三菱PLC单信号反应多状态PLC程序编程实例 (27)第十五例三菱PLC电动机正反转控制程序编程实例 (28)第十六例三菱PLC自动往返控制程序编程实例 (31)第十七例三菱PLC星—三角降压启动控制编程实例 (35)第十八例三菱PLC点动+自锁控制编程实例 (37)第十九例三菱PLC用定时器与计数器实现的时间控制编程实例 (39)第二十例三菱PLC控制步进电机实例 (44)第一例用plc控制运料小车编程实例一、控制要求某车间有6 个工作台，送料车往返于工作台之间送料，每个工作台设有一个到位开关（SQ ）和一个呼吸按扭（SB ）。
具体控制要求如下：（1 ）送料车开始应能停留在6 个工作台中任意一个到位开关的位置上.（2 ）设送料车现暂停于m 号工作台（SQ m 为ON ）处，这时n 号工作台呼叫（SQ n 为ON ）,若：(a）m>n ,送料车左行，直至SQ n 动作,到位停车.即送料车所停位置SQ 的编号大于呼叫按扭SB 的编号时，送料车往左行运行至呼叫位置后停止。
（b）m〈n ,送料车右行，直至SQ n 动作,到位停车.即送料车所停位置SQ 的编号小于呼叫按扭SB 的编号时,送料车往右运行至呼叫位置后停止。
三菱plc编程案例
三菱plc编程案例案例：自动化控制系统中的三菱PLC编程背景：某食品加工厂生产线上的一个工序需要进行自动化控制，以提高生产效率和质量。
该工序主要涉及对原材料进行清洗、消毒、输送和包装等操作。
为了实现自动化控制，采用了三菱PLC作为控制器，并进行相应的编程。
主要任务：对该食品加工生产线的清洗、消毒、输送和包装过程进行编程控制。
实施步骤：1. 根据加工生产线的工艺流程和要求进行流程分析，确定需要进行的控制动作和条件；2. 根据流程分析的结果，开始进行PLC编程，确定需要使用的输入端子、输出端子和中间变量等；3. 设置各个控制动作的逻辑程序，采用Ladder Diagram（梯形图）编程方式；4. 设置输入端子，例如传感器的信号，用于检测生产线上的物料状态；5. 配置输出端子，确定需要控制的执行部件，例如启动、停止、电机控制等；6. 设置程序中的中间变量，用于存储中间计算结果和判断条件；7. 编写梯形图程序，将各个控制动作按照预定的顺序和条件进行连接；8. 进行调试和测试，检查控制逻辑的正确性和稳定性；9. 如有需要，对程序进行修改和优化，以提高生产线的运行效率和质量；10. 完成PLC编程后，将程序下载到PLC控制器中，并与其他设备进行连接和配合。
结果和效果：经过以上的PLC编程工作，该食品加工生产线成功实现了自动化控制。
自动化控制系统可以根据预定的程序进行运行，对原材料进行清洗、消毒、输送和包装等操作，大大提高了生产线的工作效率，减少了人力投入，更好地管理了生产过程，保证了产品的质量和安全。
结论：通过三菱PLC的编程，食品加工厂成功实现了生产线的自动化控制，实现了工作的效率和质量的提升。
这个案例表明，PLC编程技术在工业自动化领域中起着非常重要的作用，可以帮助企业实现生产过程的自动化和智能化，提高产品的生产效率和品质。
三菱plc编程案例
T0 M0 T0 X1 Y0 K50
1号传输带
2号传输带
输入
输出
输人继 电器
X0 X1
输入元 件
SB1 SB2
功能
启动按 钮 停止按 钮
输出继电 器
Y0 Y1ຫໍສະໝຸດ 输出元 件KM1 KM2
功能
1号传输带 电机 2号传输带 电机
X1
M0
X0 X1
SB2
X1
PLC
Y1 KM2
FR1
T0
OUT END
T1 K10
Y0 说明：当X0为ON，Y0输出时间间 隔1s的震荡脉冲。
END
6
例：定时步进电路
当X0合上，Y0输出10s后Y1才有输出，Y0输出20s后停止输出；Y1输出10s 后Y2才有输出，Y1输出30s后停止工作；Y2输出50s后停止工作；X1为总停 触点。
X0 X1 T1 Y0 Y0 T0 T1 T0 K100 K200 O 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 LD OR ANI ANI OUT OUT OUT LD OR ANI ANI OUT OUT OUT LD OR ANI ANI OUT OUT END X0 Y0 X1 T1 Y0 T0 K100 T1 K200 T0 Y1 X1 T3 Y1 T2 K100 T3 K300 T2 Y2 X1 T5 Y2 T5 K500 X0
工进——Y3
原位 SQ1—X1 SQ2—X2 快退——Y2 KP—X4 终点 X3 1 X2 2 Y3 X4 3 KP Y2 SQ2 Y1 SQ3 Y1
说明：1、X0为启动按钮，启动后转入0步运行； 2、 启动方式可以多种； 3、X1为ON，返回到了初始步，并激活S0；
三菱FXPLC编程实例
