标准齿轮模数齿数计算公式 (1)
齿轮公式汇总
![齿轮公式汇总](https://img.taocdn.com/s3/m/811fdb2453d380eb6294dd88d0d233d4b14e3ffa.png)
齿轮公式汇总
齿轮是机械传动中常见的元件,可以实现不同轴的转动和转速变换。
在齿轮设计和计算中,有很多公式和原理需要了解和掌握。
下面是一些齿轮公式的汇总。
齿轮齿数公式
1. 齿轮齿数公式:z = (πd)/m
其中,z表示齿数,d表示齿轮的标准直径,m表示模数。
2. 齿轮模数公式:m = (πd)/z
其中,m表示模数,d表示齿轮的标准直径,z表示齿数。
齿轮传动比公式
1. 齿轮传动比公式:i = n1/n2 = z2/z1
其中,i表示传动比,n1和n2表示输入轴和输出轴的转速,z1和z2表示齿轮的齿数。
2. 齿轮转速公式:n = v/(πd)
其中,n表示齿轮的转速,v表示线速度,d表示齿轮的标准直径。
齿轮轮廓公式
1. 齿廓高度公式:h = m(1 + cosα)
其中,h表示齿廓高度,m表示模数,α表示压力角。
2. 齿轮齿顶高公式:hf = ha + c
其中,hf表示齿顶高,ha表示齿顶高度系数,c表示公差。
3. 齿轮齿根高公式:hf = hf + c
其中,hf表示齿根高,hf表示齿根高度系数,c表示公差。
齿轮力学公式
1. 齿轮传动功率公式:P = Tn/9550
其中,P表示传动功率,T表示扭矩,n表示转速。
2. 齿轮传动扭矩公式:T = F*r
其中,T表示扭矩,F表示齿轮传递的力,r表示齿轮半径。
以上是一些常用的齿轮公式汇总,希望能够对你有所帮助。
标准齿轮模数齿数计算
![标准齿轮模数齿数计算](https://img.taocdn.com/s3/m/ec591a04804d2b160b4ec0c8.png)
标准齿轮模数齿数计算齿轮的直径计算方法齿顶圆直径=(齿数+2)*模数(正常齿)分度圆直径=齿数*模数齿根圆直径=(齿数-2.5)*模数(正常齿)比如:M4、齿32齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=32-2.5 *4=118mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数+2)齿轮模数选择齿轮模数国家标准为GB1357-78。
优先选用模数:0.1mm、0.12mm、0.15mm、0.2mm、0.25mm、0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1mm、1.25mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm;可选模数:1.75mm、2.25mm、2.75mm、3.5mm、4.5mm、5.5mm、7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm;很少用模数:3.25mm、3.75mm、6.5mm、11mm、30mm;编辑本段齿轮基本参数1.齿数Z闭式齿轮传动一般转速较高,为了提高传动的平稳性,减小冲击振动,以齿数多一些为好,小一些为好,小齿轮的齿数可取为z1=20~40。
开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。
为使齿轮免于根切,对于α=20o的标准支持圆柱齿轮,应取z1≥17。
Z2=u·z1。
2.压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
标准齿轮模数齿数计算公式
![标准齿轮模数齿数计算公式](https://img.taocdn.com/s3/m/9adab46c1611cc7931b765ce05087632311274b0.png)
标准齿轮模数齿数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5³模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circula r P itch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。
R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP(周节:Circula r pitch)与DP(径节:Diametr al pitch)。
标准齿轮模数尺数计算公式

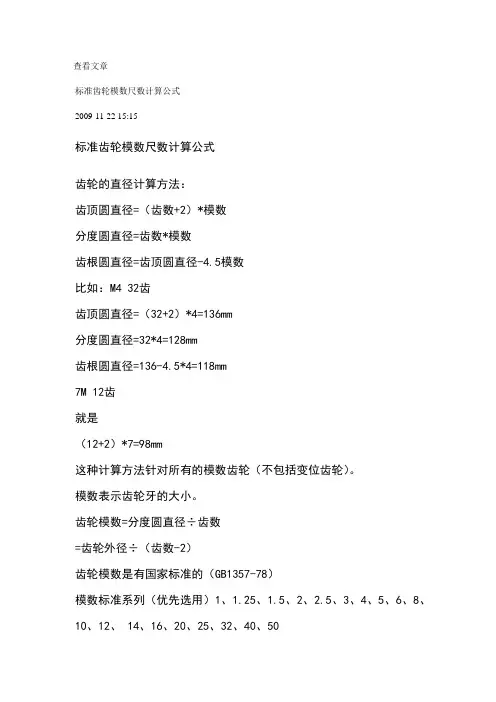

![标准齿轮模数尺数计算公式](https://img.taocdn.com/s3/m/51717ddd7f1922791688e86b.png)
查看文章
标准齿轮模数尺数计算公式
2009-11-22 15:15
标准齿轮模数尺数计算公式
齿轮的直径计算方法:
齿顶圆直径=(齿数+2)*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如:M4 32齿
齿顶圆直径=(32+2)*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
(12+2)*7=98mm
这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷(齿数-2)
齿轮模数是有国家标准的(GB1357-78)
模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、 14、16、20、25、32、40、50
模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18, 22,28,36,45
模数标准系列(尽可能不用)3.25,3.75,6.5,11,30
上面数值以外为非标准齿轮,不要采用!
塑胶齿轮注塑后要不要入水除应力
塑胶齿轮老是精度不够高,为消除变形,刚从啤机下来时要不要放入水中以消除应力减小变形?我看有的说要,有的又没有。
而且,水温应在哪个范围呢?
为消除转动过程中的噪音,该注意哪些问题。
我现在有一套三级传动共4个齿轮,我把每个中心距都加大了0.1mm,不知这样对不对?齿轮孔和齿轮轴的配合应放多大啊?我现在想放到直径0.02,不知好不好?。
标准齿轮模数齿数计算公式
![标准齿轮模数齿数计算公式](https://img.taocdn.com/s3/m/969522121ed9ad51f11df21d.png)
标准齿轮模数齿数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。
R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。
标准齿轮模数计算 齿数计算
![标准齿轮模数计算 齿数计算](https://img.taocdn.com/s3/m/6972fe02bb68a98271fefa92.png)
标准齿轮模数尺数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。
R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。
齿轮模数、齿数计算
![齿轮模数、齿数计算](https://img.taocdn.com/s3/m/870f4d34580102020740be1e650e52ea5518ceb3.png)
●齿轮模数:m=p/π齿轮模数m=齿距p 除以3.14测绘时的简易计算m=齿顶圆直径(外径)d 除以(齿数z+2)●齿轮分度圆直径:d=mz分度圆直径d=模数m 乘以齿数z●齿轮压力角:标准齿轮的压力角为20度压力角标准为20度其他还有14.5度17.5度15度25度和28度●齿轮变位系数:用范成法加工齿轮时,刀具中心线不与齿轮的分度圆相切,刀具中心与齿轮的分度圆的距离除以模数所得的商就是齿轮的变位系数。
刀具中心线在齿轮的分度圆之外,为正变位,变位系数为正,反之为负。
注:一般一对齿轮啮合一大一小相差悬殊时,小齿轮要做正变位,大齿轮做负变位,以保证它们的使用寿命比较均衡●齿轮跨齿数:k=zα/180+0.5跨齿数k=齿数x压力角/180+0.5 (注:必须四舍五入取整数)●齿轮公法线长度直齿公式Wk=mcosα[(k-0.5)π+zinva] 简化为;Wk=m[2.9521*(k-0.5)+0.014z]斜齿公式Wk=mcosα[(k-0.5)π+zinva]+2xtanα α=20时tanα-α=0.01490438其中:α= 压力角标准为20度其他还有14.5度17.5度15度25度和28度K = 跨齿数X=变位系数invα=tan(α)-α齿轮齿跳Fr一般为0.025 (表示各齿跳动公差)●齿轮齿向Fβ一般为0.008 (表示各齿向公差)●齿轮齿形Ff 一般为0.008 (表示各齿形状大小公差)●齿轮齿距p=πm m 模数●齿轮齿顶高ha=ha*m●齿轮齿根高hf=(ha*+c*)m●齿轮齿顶圆直径da=(d+2ha) d :分度圆直径ha ;齿顶高●齿轮齿根圆直径df=d-2hf=(z-2ha-2ca*)m●中心距a=(d1+d2)/2=(z1+z2)m/2 d1和d2配对的两个齿轮分度圆直径;z1和z2两齿轮齿数。
标准齿轮计算公式
![标准齿轮计算公式](https://img.taocdn.com/s3/m/18aefcf5d0f34693daef5ef7ba0d4a7302766cce.png)
标准齿轮计算公式一、标准齿轮的基本参数。
1. 模数(m)- 定义:齿距p与圆周率π的比值,即m = (p)/(π),单位为mm。
它是决定齿轮尺寸的一个基本参数,模数越大,齿轮的尺寸越大,轮齿也越粗壮。
2. 压力角(α)- 标准值:一般取α = 20^∘。
它是在节点处,齿廓曲线的公法线(压力线)与两节圆的公切线(节点速度方向)所夹的锐角。
3. 齿数(z)- 表示齿轮轮齿的个数。
4. 分度圆直径(d)- 计算公式:d = mz。
分度圆是齿轮上具有标准模数和标准压力角的圆。
5. 齿顶高(ha)- 计算公式:ha = m。
齿顶圆到分度圆的径向距离。
6. 齿根高(hf)- 计算公式:hf=(h_a^*+c^*)m,对于标准齿轮h_a^*=1,c^*=0.25(h_a^*为齿顶高系数,c^*为顶隙系数),所以hf = 1.25m。
齿根圆到分度圆的径向距离。
7. 齿全高(h)- 计算公式:h=h_a+h_f=2.25m。
齿顶圆到齿根圆的径向距离。
8. 齿顶圆直径(da)- 计算公式:da = d + 2h_a=m(z + 2)。
9. 齿根圆直径(df)- 计算公式:df=d - 2h_f=m(z- 2.5)。
10. 基圆直径(db)- 计算公式:db = dcosα=mzcosα。
基圆是形成渐开线的发生圆。
11. 中心距(a)- 对于标准安装的标准齿轮(两个齿轮的分度圆相切),计算公式:a=frac{d_1+d_2}{2}=frac{m(z_1+z_2)}{2}。
标准齿轮模数齿数计算公式汇总
![标准齿轮模数齿数计算公式汇总](https://img.taocdn.com/s3/m/8ae2f0c4ce2f0066f53322f8.png)
齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。
R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
标准齿轮计算公式
![标准齿轮计算公式](https://img.taocdn.com/s3/m/96ccdafb68dc5022aaea998fcc22bcd126ff42d0.png)
标准齿轮计算公式首先,我们来看一下齿轮的基本参数。
齿轮的主要参数包括模数、齿数、齿宽、压力角等。
其中,模数是齿轮的重要参数之一,它表示齿轮齿数与直径的比值,通常用符号m表示。
齿数则表示齿轮上的齿的数量,用符号z表示。
齿宽是齿轮齿面的宽度,用符号b表示。
压力角是齿轮齿面上法线方向与齿轮轴线的夹角,通常取20°或25°。
接下来,我们将介绍标准齿轮的计算公式。
在齿轮设计中,最常用的是齿轮的基本参数计算公式,包括模数、齿数、齿宽等。
这些参数的计算公式如下:模数m的计算公式为:m = (π D)/ z。
其中,D为齿轮的分度圆直径,z为齿数。
齿宽b的计算公式为:b = m (z1 + z2)/ 2。
其中,z1和z2分别为两个相啮合齿轮的齿数。
齿轮的分度圆直径D的计算公式为:D = m z。
其中,m为模数,z为齿数。
压力角α的计算公式为:tanα = ((tanβ1 + tanβ2)/ 2)/ cosγ。
其中,β1和β2分别为两个相啮合齿轮的压力角,γ为法向变位系数。
以上是标准齿轮的基本参数计算公式,通过这些公式可以计算出齿轮的各项参数,为齿轮传动系统的设计提供基础数据。
除了基本参数的计算外,齿轮传动系统中还需要考虑齿轮啮合的几何参数。
齿轮啮合的几何参数包括齿顶高、齿根高、齿顶圆直径、齿根圆直径等。
这些参数的计算公式如下:齿顶高h的计算公式为:h = m。
其中,m为模数。
齿根高hf的计算公式为:hf = 1.25 m。
其中,m为模数。
齿顶圆直径da的计算公式为:da = m (z + 2)。
其中,m为模数,z为齿数。
齿根圆直径df的计算公式为:df = m (z 2.5)。
其中,m为模数,z为齿数。
通过以上公式的计算,可以得到齿轮啮合的几何参数,进一步完善齿轮传动系统的设计。
总结一下,本文介绍了标准齿轮计算的基本原理和方法,包括齿轮的基本参数计算公式和齿轮啮合的几何参数计算公式。
这些公式为齿轮传动系统的设计提供了重要的参考数据,希望能对读者有所帮助。
机械原理齿轮公式总结
![机械原理齿轮公式总结](https://img.taocdn.com/s3/m/88ab17c5f80f76c66137ee06eff9aef8941e48e5.png)
机械原理齿轮公式总结
齿轮是机械传动中常用的元件,能够将旋转运动传递给其它机械零件。
齿轮通过一定的公式来计算齿数、模数、压力角等参数,以满足不同的传动要求。
下面将对齿轮常用的公式进行总结。
一、齿数计算公式
齿数的计算公式为:
z1 = (πd1)/m*cosα
z2 = (πd2)/m*cosα
其中,z1、z2为两个齿轮的齿数;d1、d2为两个齿轮的分度圆直径;m为模数;α为压力角。
二、模数计算公式
模数计算公式为:
m = d/Z
其中,d为分度圆直径,Z为齿数。
三、压力角计算公式
压力角计算公式为:
tanα= (r1-r2)/a
其中,r1、r2为齿轮上的两个基圆半径;a为两个齿轮的公切圆半径。
四、法向齿向厚度计算公式
法向齿向厚度计算公式为:
hax = (2m + c)*cosα
其中,m为模数,c为齿向余量,α为压力角。
五、顶隙计算公式
顶隙计算公式为:
c = 0.25m*(cosα1+cosα2)
其中,m为模数,α1、α2为两个齿轮的压力角。
六、传动比计算公式
传动比计算公式为:
i = z2/z1
其中,z1、z2为两个齿轮的齿数。
以上就是齿轮常用的公式,通过这些公式,可以计算出齿轮所需的各种参数,满足不同的传动要求。
在实际应用中,还需要根据具体情况选择合适的齿轮种类和参数,以达到最佳的传动效果。
标准齿轮模数齿数计算
![标准齿轮模数齿数计算](https://img.taocdn.com/s3/m/2c0715aa02020740be1e9bd5.png)
标准齿轮模数齿数计算齿轮的直径计算方法齿顶圆直径=(齿数+2)*模数 (正常齿)分度圆直径=齿数*模数齿根圆直径=(齿数-2、5)*模数 (正常齿)比如:M4、齿32齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=32-2、5 *4=118mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数+2)齿轮模数选择齿轮模数国家标准为GB1357-78。
优先选用模数:0、1mm、0、12mm、0、15mm、0、2mm、0、25mm、0、3mm、0、4mm、0、5mm、0、6mm、0、8mm、1mm、1、25mm、1、5mm、2mm、2、5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm;可选模数:1、75mm、2、25mm、2、75mm、3、5mm、4、5mm、5、5mm、7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm;很少用模数:3、25mm、3、75mm、6、5mm、11mm、30mm;编辑本段齿轮基本参数1.齿数Z闭式齿轮传动一般转速较高,为了提高传动的平稳性,减小冲击振动,以齿数多一些为好,小一些为好,小齿轮的齿数可取为z1=20~40。
开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。
为使齿轮免于根切,对于α=20o的标准支持圆柱齿轮,应取z1≥17。
Z2=u·z1。
2.压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
标准齿轮计算公式
