多孔介质边界条件
多孔介质方程的广义条件对称和精确解
多孔介质方程的广义条件对称和精确解多孔介质方程是一种用于描述物料的气体、液体、固体和真空的流动特性的基本方程。
它非常重要，因为它提供了一种从一般流体力学中求解多孔介质流动问题的可行方法。
本文将介绍多孔介质方程的广义条件对称，以及它们如何用于计算多孔介质流动问题的精确解。
首先，要了解多孔介质方程的广义条件对称，需要知道它的基本形式。
多孔介质方程的基本形式为：(ρ 0υ (t)) =[υ (t)K(x,t)]其中，ρ 0物质的初始密度，υ (t)时间上的流场，K(x,t)多孔介质的对流导热系数。
广义条件对称是用来解决多孔介质方程的一类常见条件。
这类条件主要有三种形式：边界条件，内初值条件和物理条件。
界条件是关于多孔介质方程变量在边界处取值的条件；内初值条件是关于变量在内部初始时刻的取值的条件；物理条件是关于变量取值的物理约束条件。
其次，用广义条件对称可以计算多孔介质流动问题的精确解。
这里需要用到一种叫做有限元方法的解法。
有限元方法是一种基于有限元单元建模的数值方法。
其基本思想是将多自由度的多孔介质流动问题分解为多个有限元单元组成的连续性单元，然后对每个单元求解边界条件、内初值条件和物理条件，最后将每个单元的解集成起来，得到多孔介质方程的精确解。
最后，满足多孔介质方程的广义条件对称，可以求解多孔介质流动问题的精确解。
由于多孔介质方程的实际应用非常广泛，因此，熟悉其广义条件对称及其用于求解多孔介质流动问题的精确解的方法，对于研究多孔介质流动特性和应用具有重要意义。
以上就是本文关于多孔介质方程的广义条件对称和精确解的内容。
本文介绍了多孔介质方程的基本形式、广义条件对称，以及如何用有限元方法求解多孔介质流动问题的精确解。
理解了多孔介质方程的广义条件对称和计算多孔介质流动问题精确解的方法，就可以更好地研究多孔介质流动特性及应用。
多孔介质介绍
Fluent自带了一个多孔介质的例子，catalytic_converter.cas，是一个汽车尾气催化还原装置，其中绿色部分为催化剂部分其他设置就不说了，只说说与多孔介质有关的设置。
在建立模型时，必须将多孔介质单独划分为一个区域，然后才可以在设置边界条件时将这个区域设置为多孔介质。
1、在zone中选中该区域，在type中选中fluid，点set来到设置面板。
2、在Fluid面板中，选中Porous zone选项，如果忽略多孔区域对湍流的影响，选中Laminar zone。
3、首先是速度方向的设置，在2d中，在direction-1 vector中填入速度方向，在3d中，在direction-1 vector和direction-2 vector中填入速度方向，余下的未填方向，可以根据principal axis得到。
另外也可以用Update From Plane Tool来得到这两个量。
4、填入粘性阻力系数和惯性阻力系数，这两个系数可以通过经验公式得到。
在catalytic_converter.cas中可以看到x方向的阻力系数都比其他两个方向的阻力系数小1000倍，说明x方向是主要的压力降方向，其他两个方向不流通，压力降无限大。
（经验公式可以看帮助文件，其中有详细的介绍）。
随后的Power Law Model 中两个系数是另一种描述压力降的经验模型，一般不使用，可以保留缺省值0。
5、最后是Fluid Porosity，这个值只在模型选择了Physical Velocity 时才起作用，一般对计算没有影响，这个值要小于1。
补充：这个值在计算热传导时也起作用。
下面是改变一些参数后的比较。
1、速度方向的改变：原case：1、0、0 和0、1、0 y=0截面的速度矢量图修正case：-0.7366537、0.06852359、0.6727893 和0.6694272、-0.06727878、0.7398248 y＝0速度矢量图2、修改Porosity值为0.5 原case，y＝0截面修正case，y＝0截面：修正case，且打开solver面板中的Physical Velocity选项：最后比较一下有多孔介质和无多孔介质对流场的影响。

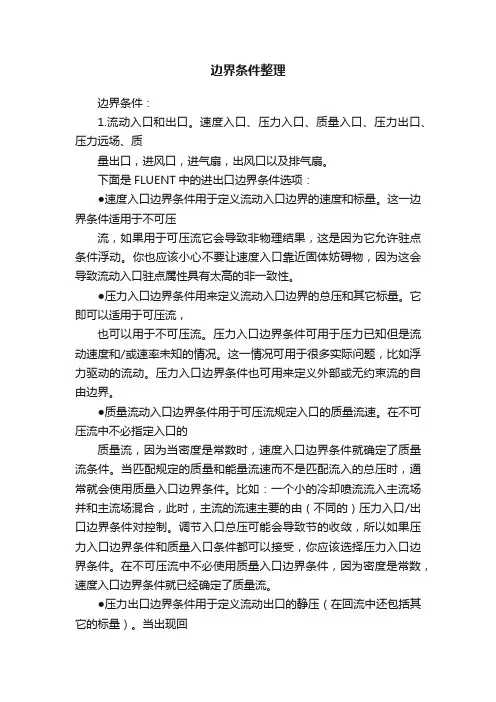

边界条件整理
边界条件整理边界条件：1.流动入口和出口。
速度入口、压力入口、质量入口、压力出口、压力远场、质量出口，进风口，进气扇，出风口以及排气扇。
下面是FLUENT中的进出口边界条件选项：●速度入口边界条件用于定义流动入口边界的速度和标量。
这一边界条件适用于不可压流，如果用于可压流它会导致非物理结果，这是因为它允许驻点条件浮动。
你也应该小心不要让速度入口靠近固体妨碍物，因为这会导致流动入口驻点属性具有太高的非一致性。
●压力入口边界条件用来定义流动入口边界的总压和其它标量。
它即可以适用于可压流，也可以用于不可压流。
压力入口边界条件可用于压力已知但是流动速度和/或速率未知的情况。
这一情况可用于很多实际问题，比如浮力驱动的流动。
压力入口边界条件也可用来定义外部或无约束流的自由边界。
●质量流动入口边界条件用于可压流规定入口的质量流速。
在不可压流中不必指定入口的质量流，因为当密度是常数时，速度入口边界条件就确定了质量流条件。
当匹配规定的质量和能量流速而不是匹配流入的总压时，通常就会使用质量入口边界条件。
比如：一个小的冷却喷流流入主流场并和主流场混合，此时，主流的流速主要的由（不同的）压力入口/出口边界条件对控制。
调节入口总压可能会导致节的收敛，所以如果压力入口边界条件和质量入口条件都可以接受，你应该选择压力入口边界条件。
在不可压流中不必使用质量入口边界条件，因为密度是常数，速度入口边界条件就已经确定了质量流。
●压力出口边界条件用于定义流动出口的静压（在回流中还包括其它的标量）。
当出现回流时，使用压力出口边界条件来代替质量出口条件常常有更好的收敛速度。
压力出口边界条件需要在出口边界处指定静（gauge）压。
静压值的指定只用于压声速流动。
如果当地流动变为超声速，就不再使用指定压力了，此时压力要从内部流动中推断。
所有其它的流动属性都从内部推出。
●压力远场条件用于模拟无穷远处的自由可压流动，该流动的自由流马赫数以及静态条件已经指定了。
【2019年整理】多孔介质-Fluent模拟
7.19多孔介质边界条件多孔介质模型适用的范围非常广泛，包括填充床，过滤纸，多孔板，流量分配器，还有管群，管束系统。
当使用这个模型的时候，多孔介质将运用于网格区域，流场中的压降将由输入的条件有关，见Section 7.19.2.同样也可以计算热传导，基于介质和流场热量守恒的假设，见Section 7.19.3.通过一个薄膜后的已知速度/压力降低特性可以简化为一维多孔介质模型，简称为“多孔跳跃”。
多孔跳跃模型被运用于一个面区域而不是网格区域，而且也可以代替完全多孔介质模型在任何可能的时候，因为它更加稳定而且能够很好地收敛。
见Section 7.22.7.19.1 多孔介质模型的限制和假设多孔介质模型就是在定义为多孔介质的区域结合了一个根据经验假设为主的流动阻力。
本质上，多孔介质模型仅仅是在动量方程上叠加了一个动量源项。
这种情况下，以下模型方面的假设和限制就可以很容易得到：•因为没有表示多孔介质区域的实际存在的体，所以fluent默认是计算基于连续性方程的虚假速度。
做为一个做精确的选项，你可以适用fluent中的真是速度，见section7.19.7。
•多孔介质对湍流流场的影响，是近似的，见7.19.4。
•当在移动坐标系中使用多孔介质模型的时候，fluent既有相对坐标系也可以使用绝对坐标系，当激活相对速度阻力方程。
这将得到更精确的源项。
相关信息见section7.19.5和7.19.6。
•当需要定义比热容的时候，必须是常数。
7.19.2 多孔介质模型动量方程多孔介质模型的动量方程是在标准动量方程的后面加上动量方程源项。
源项包含两个部分：粘性损失项（达西公式项，方程7.19-1右边第一项），和惯性损失项（方程7.19-1右边第二项）(7.19-1)式中，si是i（x，y，z）动量方程的源项，是速度大小，D和C是矩阵。
动量源项对多孔介质区域的压力梯度有影响，生成一个与速度大小（速度平方）成正比的压降。
多孔介质边界条件(精)
∙多孔介质对湍流流场的影响,是近似的,见7.19.4。
∙当在移动坐标系中使用多孔介质模型的时候,fluent既有相对坐标系也可以使用绝对坐标系,当激活相对速度阻力方程。这将得到更精确的源项。
相关信息见section7.19.5和7.19.6。
∙当需要定义比热容的时必
右边第一项,和惯性损失项(方程7.19-1右边第二项
(7.19-1
式中,si是i(x,y,z动量方程的源项,是速
(7.19-2式中是渗透性系数,是惯
和,其
(7.19-3
式中and是用
在幂函数型模型中,压降是均匀的,的单
多孔介质中的达西定律
得到如下的多孔介质压降方程:
(7.19-6
如下x,y,z
方向的压力损失项:
(7.19-7
Again, the thickness of the medium ( , , o
, , o同前。
7.19.3多孔介质能量方程
Fluent在多孔介质区域求解能量输运方程,并且修改了传导通量和瞬态项。在多孔介质区域,传导通量使用一个有效的传导率,瞬态项包含了多孔介质中的固
7.19多孔介质边界条件
多孔介质模型适用的范围非常广泛,包括填充床,过滤纸,多孔板,流量分配器,还有管群,管束系统。当使用这个模型的时候,多孔介质将运用于网格区域,流场中的压降将由输入的条件有关,见Section 7.19.2.同样也可以计算热传导,基于介质和流场热量守恒的假设,见Section 7.19.3.
定义流过多孔介质的流体
多孔介质讲解
多孔介质条件多孔介质模型可以应用于很多问题，如通过充满介质的流动、通过过滤纸、穿孔圆盘、流量分配器以及管道堆的流动。
当你使用这一模型时，你就定义了一个具有多孔介质的单元区域，而且流动的压力损失由多孔介质的动量方程中所输入的内容来决定。
通过介质的热传导问题也可以得到描述，它服从介质和流体流动之间的热平衡假设，具体内容可以参考多孔介质中能量方程的处理一节。
多孔介质的一维化简模型，被称为多孔跳跃，可用于模拟具有已知速度/压降特征的薄膜。
多孔跳跃模型应用于表面区域而不是单元区域，并且在尽可能的情况下被使用（而不是完全的多孔介质模型），这是因为它具有更好的鲁棒性，并具有更好的收敛性。
详细内容请参阅多孔跳跃边界条件。
多孔介质模型的限制如下面各节所述，多孔介质模型结合模型区域所具有的阻力的经验公式被定义为“多孔”。
事实上多孔介质不过是在动量方程中具有了附加的动量损失而已。
因此，下面模型的限制就可以很容易的理解了。
● 流体通过介质时不会加速，因为事实上出现的体积的阻塞并没有在模型中出现。
这对于过渡流是有很大的影响的，因为它意味着FLUENT 不会正确的描述通过介质的过渡时间。
● 多孔介质对于湍流的影响只是近似的。
详细内容可以参阅湍流多孔介质的处理一节。
多孔介质的动量方程多孔介质的动量方程具有附加的动量源项。
源项由两部分组成，一部分是粘性损失项 (Darcy)，另一个是内部损失项：∑∑==+=313121j j j j ijj ij i v v C v D S ρμ 其中S_i 是i 向(x, y, or z)动量源项，D 和C 是规定的矩阵。
在多孔介质单元中，动量损失对于压力梯度有贡献，压降和流体速度（或速度方阵）成比例。
对于简单的均匀多孔介质：j j i i v v C v S ραμ212+= 其中a 是渗透性，C_2时内部阻力因子，简单的指定D 和C 分别为对角阵1/a 和C_2其它项为零。
FLUENT 还允许模拟的源项为速度的幂率：()i C C j i v v C v C S 10011-==其中C_0和C_1为自定义经验系数。
多孔介质边界条件
Figure 7.19.1: The Fluid Panel for a Porous Zone
定义多孔介质区域
就像 7.1 节描述的那样，多孔介质区域就像一个特殊的流体区域。点击 fluid panel 的 porous zone 选项就将这部分流体区域设定为了多孔介质区域。这时界 面就被展开如图 7.19.1。
因为没有表示多孔介质区域的实际存在的体，所以fluent默认是计算基于 连续性方程的虚假速度。做为一个做精确的选项，你可以适用fluent中的 真是速度，见section7.19.7。
多孔介质对湍流流场的影响，是近似的，见7.19.4。 当在移动坐标系中使用多孔介质模型的时候，fluent既有相对坐标系也可
也可以使用 udf 来定义粘性和惯性阻力系数。书写和加载了 fluent 以后 udf 选 项就可以使用了。注意必须使用 DEFINE－PROFILE 宏来定义系数。详细的 udf 资料间 udf 帮助文件。
当使用轴对称的旋转流动时，可以为粘性和惯性阻力定义一个附加方向组成。这 个方向始终与定义的另两个矢量相切。基于密度和基于压力求解器都可以使用这 个模型。
包含相对速度阻力公式
Prior to FLUENT 6.3, cases with moving reference frames used the absolute velocities in the source calculations for inertial and viscous resistance. This approach has been enhanced so that relative velocities are used for the porous source calculations (Section 7.19.2). Using the Relative Velocity Resistance Formulation option (turned on by default) allows you to better predict the source terms for cases involving moving meshes or moving reference frames (MRF). This option works well in cases with non-moving and moving porous media. Note that FLUENT will use the appropriate velocities (relative or absolute), depending on your case setup.
Fluent计算多孔介质模型资料
广东省深圳市宝安区沙井辛养社区西部工业园 TEL:+86-755-3366-8888 FAX:+86-755-3366-0612Fluent计算多孔介质模型资料这是一个多孔介质例子，进口速度为0.01m/s,组份为液态水和氧气，其中氧气从多孔介质porous jump 渗透过去，如何看氧气在tissue中扩散的。
porous jump的face permeability1 a=e-8 m_2thickness 设为0.0001pressure jump coefficient为默认porous zone设置如下：direction vector 1, 1,viscous resistance 100 eachinertial resistance 100 eachporosity 0.1边界条件设置如下：Ab – wall - defaultBc – wall – defaultBe – porous jump – face permeability 1e-8, porous medium thickness0.0001Cd – outflow rating – 0.5De – wall – defaultDefault interior – interiorDefault interior001 – interiorDefault interior019 – interiorEf – wall - defaultFg – outflow rating – 1Fluid - porous zone - direction vector 1, 1, viscous resistance 100 each,inertial resistance 100 each, porosity 0.1Gh- wall - defaultHi – wall - defaultHk - porous jump same conditions as otherIj – outflow – 0.5Jk – wall – defaultKl – wall – defaultLa – velocity inlet – 0.01 m/s, temperature 300K, 0.5 mass fraction O2 Lfluid – porous zone - direction vector 1, 1, viscous resistance 100 each,inertial resistance 100 each, porosity 0.1Pipefluid – fluid – default (no porous zone)Models – species transport – water and oxygen mixtureVariations – different boundary conditions at top and bottom (outflow, wall ect)注意,其中porous zone在gambit中设置为fluid，在fluent中设置为porous zone边界条件设置如下：Ab – wall - defaultBc – wall – defaultBe – porous jump – face permeability 1e-8, porous medium thickness0.0001Cd – outflow rating – 0.5De – wall – defaultDefault interior – interiorDefault interior001 – interiorDefault interior019 – interiorEf – wall - defaultFg – outflow rating – 1Fluid - porous zone - direction vector 1, 1, viscous resistance 100 each,inertial resistance 100 each, porosity 0.1Gh- wall - defaultHi – wall - defaultHk - porous jump same conditions as otherIj – outflow – 0.5Jk – wall – defaultKl – wall – defaultLa – velocity inlet – 0.01 m/s, temperature 300K, 0.5 mass fraction O2 Lfluid – porous zone - direction vector 1, 1, viscous resistance 100 each,inertial resistance 100 each, porosity 0.1Pipefluid – fluid – default (no porous zone)Models – species transport – water and oxygen mixtureVariations – different boundary conditions at top and bottom (outflow, wall ect) 注意,其中porous zone在gambit中设置为fluid，在fluent中设置为porous zone。
FLUENT多孔介质条件
多孔介质的动量方程
多孔介质的动量方程具有附加的动量源项。 源项由两部分组成， 一部分是粘性损失项(Darcy)， 另一个是内部损失项：
其中 S_i 是 i 向(x, y, or z)动量源项，D 和 C 是规定的矩阵。在多孔介质单元中，动量损 失对于压力梯度有贡献，压降和流体速度（或速度方阵）成比例。 对于简单的均匀多孔介质：
Figure 1:多孔区域的流体面板
定义多孔区域
正如定义边界条件概述中所提到的，多孔区域是作为特定类型的流体区域来模 拟的。亚表明流体区域是多孔区域，请在流体面板中激活多孔区域选项。面板会自动扩展到 多孔介质输入状态。
定义穿越多孔介质的流体
在材料名字下拉菜单中选择适当的流体就可以定义通过多孔介质的流体了。如 果你模拟组分输运或者多相流， 流体面板中就不会出现材料名字下拉菜单了。 对于组分计算 ， 所有流体和/或多孔区域的混合材料就是你在组分模型面板中指定的材料。 对于多相流模型， 所有流体和/或多孔区域的混合材料就是你在多相流模型面板中指定的材料。
6. 7.
如果合适的话，限制多孔区域的湍流粘性。 如果相关的话，指定旋转轴和/或区域运动。
在定义粘性和内部阻力系数中描述了决定阻力系数和/或渗透性的方法。如果你使用多孔动 量源项的幂律近似，你需要输入多孔介质动量方程5中的 C_0和 C_1来取代阻力系数和流动 方向。 在流体面板中（下图）你需要设定多孔介质的所有参数，该面板是从边界条件菜单中打开的 （详细内容请参阅边界条件的设定一节）
在多孔介质区域三个坐标方向的压降为：
其中为多孔介质动量方程1中矩阵 D 的元素 vj 为三个方向上的分速度，D n_x、D n_y、以及 D n_z 为三个方向上的介质厚度。 在这里介质厚度其实就是模型区域内的多孔区域的厚度。 因此如果模型的厚度和实际厚 度不同，你必须调节1/a_ij 的输入。.
多孔结构zhpu边界条件
多孔结构zhpu边界条件好嘞，咱们今天聊聊这“多孔结构zhpu边界条件”，听起来有点像啥高大上的东西吧？其实它说白了，就是咱们在做一些物理或者工程实验时，得搞清楚那玩意儿的边界条件到底是怎么设定的。
别看这话说起来有点复杂，实际操作起来还是挺有意思的。
你想啊，咱们每天接触的东西都离不开结构，不管是土木工程里的大楼，还是咱家里的家具，甚至那辆天天陪你上下班的小车，它们都不可能是纯粹的“实体”。
而这“多孔结构”，就好比是把东西做得有点透气、有点松散，里头有很多孔洞的那种。
比方说，泡沫塑料、海绵、或者是一些特别的金属，这些材料一看就让人觉得轻盈，甚至有点“透气感”，对吧？说到“边界条件”，咋说呢？就是你得给这个多孔结构设定个框框，不然就跟放飞自我的小鸟一样，根本没有任何规则可言。
这边界条件的设定啊，不仅要让它符合物理世界的规律，还得考虑到实际应用中会遇到的各种“麻烦事”。
比如你做个力学实验，测量这些多孔材料在不同压力下的表现，边界条件就决定了你实验的准确性和可操作性。
你能想象吗？如果没有边界条件，实验数据就像是放风筝一样，根本不靠谱。
所以啊，边界条件就是咱们给这些材料“设立规矩”，让它们不至于乱来。
你别看这些东西好像很简单，但在真正的研究中，啥事儿都得从细节开始。
你得考虑材料本身的性质，也得考虑外界环境对它的影响。
比如，有些多孔结构可能在压力较大的情况下就会变形，像个大号的海绵一样被压扁；而有些则可能在高温环境下发生化学变化，变得更加坚固或更加脆弱。
可见，边界条件的设定，真的是得细致入微。
你看这“zhpu”是什么鬼，听起来一脸神秘对吧？其实它是一种专门的模型，帮我们分析多孔结构的物理特性。
啥意思呢？就是通过它，咱们能更精确地了解多孔材料在不同外力作用下的表现。
而这“边界条件”，就像是我们给这套分析模型设定的规则，它告诉模型“你不能乱跑，得听话。
”其实这多孔结构和边界条件，还是有点哲学意味的。
你看那些多孔材料，看似脆弱，实则充满力量。
多孔介质条件多孔介质模型可以应用于很多问题,如通过充满介质的流动
多孔介质条件多孔介质模型可以应用于很多问题，如通过充满介质的流动、通过过滤纸、穿孔圆盘、流量分配器以及管道堆的流动。
当你使用这一模型时，你就定义了一个具有多孔介质的单元区域，而且流动的压力损失由多孔介质的动量方程中所输入的内容来决定。
通过介质的热传导问题也可以得到描述，它服从介质和流体流动之间的热平衡假设，具体内容可以参考多孔介质中能量方程的处理一节。
多孔介质的一维化简模型，被称为多孔跳跃，可用于模拟具有已知速度/压降特征的薄膜。
多孔跳跃模型应用于表面区域而不是单元区域，并且在尽可能的情况下被使用（而不是完全的多孔介质模型），这是因为它具有更好的鲁棒性，并具有更好的收敛性。
详细内容请参阅多孔跳跃边界条件。
1、多孔介质模型的限制如下面各节所述，多孔介质模型结合模型区域所具有的阻力的经验公式被定义为“多孔”。
事实上多孔介质不过是在动量方程中具有了附加的动量损失而已。
因此，下面模型的限制就可以很容易的理解了。
● 流体通过介质时不会加速，因为事实上出现的体积的阻塞并没有在模型中出现。
这对于过渡流是有很大的影响的，因为它意味着FLUENT 不会正确的描述通过介质的过渡时间。
● 多孔介质对于湍流的影响只是近似的。
详细内容可以参阅湍流多孔介质的处理一节。
2、多孔介质的动量方程多孔介质的动量方程具有附加的动量源项。
源项由两部分组成，一部分是粘性损失项 (Darcy)，另一个是内部损失项：∑∑==+=313121j j j j ijj ij i v v C v D S ρμ 其中S_i 是i 向(x, y, or z)动量源项，D 和C 是规定的矩阵。
在多孔介质单元中，动量损失对于压力梯度有贡献，压降和流体速度（或速度方阵）成比例。
对于简单的均匀多孔介质：j j i i v v C v S ραμ212+= 其中a 是渗透性，C2是内部阻力因子，简单的指定D 和C 分别为对角阵1/a 和C2，其它项为零。
FLUENT 还允许模拟的源项为速度的幂率：()i C C j i v v C v C S 10011-==其中C_0和C_1为自定义经验系数。
solidworks流体仿真多孔介质用法 -回复
solidworks流体仿真多孔介质用法-回复Solidworks流体仿真多孔介质用法Solidworks是一款广泛应用于工程设计和产品开发的三维CAD软件，而其流体仿真模块则为用户提供了模拟和分析流体行为的功能。
其中的多孔介质模拟功能可以帮助工程师更好地理解和预测流体在多孔材料中的行为，进而优化设计和提升产品性能。
本文将一步一步回答关于Solidworks 流体仿真多孔介质用法的问题，希望对读者有所帮助。
1. 什么是多孔介质？多孔介质指的是具有很多连通的孔隙和孔道的材料。
这些孔隙和孔道可以是不同形状和尺寸的，例如土壤、岩石、海绵和滤纸等。
多孔介质的特点是其内部含有大量的空隙和孔道，这些空隙和孔道可以储存、输送和过滤流体。
在工程设计中，多孔介质的流体行为对于一些应用至关重要，因此需要进行仿真和分析。
2. Solidworks流体仿真多孔介质用法的步骤2.1 准备模型首先，我们需要准备一个包含多孔介质的模型。
这个模型可以是任何形状和尺寸的，如过滤器、油滤器和水过滤器等。
在创建模型时，需要确保模型的几何形状和孔隙结构与实际应用相符，以保证仿真结果的准确性。
2.2 定义多孔介质特性在模型准备好之后，需要为多孔介质定义其特性。
这些特性包括孔隙率、渗透率和孔隙结构等。
通过定义这些特性，可以准确地描述多孔介质对流体运动的影响。
在Solidworks中，可以通过设置材料属性来定义多孔介质的特性。
2.3 创建流体域接下来，需要在模型中创建流体域。
流体域是指流体流动的空间区域，其包围了多孔介质和其他流体所在的区域。
在Solidworks中，可以使用流体域工具来创建流体域并定义其边界条件和初始条件。
2.4 定义边界条件边界条件是指在流体仿真中设定的物理约束条件，用于模拟真实世界中的流体行为。
在Solidworks中，可以为多孔介质的边界面设置不同的约束条件，如入口速度、出口压力和壁面摩擦等。
2.5 运行仿真模型准备工作和边界条件设置完成后，可以开始运行流体仿真。
多孔介质参考资料
多孔介质条件多孔介质模型可以应用于很多问题，如通过充满介质的流动、通过过滤纸、穿孔圆盘、流量分配器以及管道堆的流动。
当你使用这一模型时，你就定义了一个具有多孔介质的单元区域，而且流动的压力损失由多孔介质的动量方程中所输入的内容来决定。
通过介质的热传导问题也可以得到描述，它服从介质和流体流动之间的热平衡假设，具体内容可以参考多孔介质中能量方程的处理一节。
多孔介质的一维化简模型，被称为多孔跳跃，可用于模拟具有已知速度/压降特征的薄膜。
多孔跳跃模型应用于表面区域而不是单元区域，并且在尽可能的情况下被使用（而不是完全的多孔介质模型），这是因为它具有更好的鲁棒性，并具有更好的收敛性。
详细内容请参阅多孔跳跃边界条件。
1、多孔介质模型的限制如下面各节所述，多孔介质模型结合模型区域所具有的阻力的经验公式被定义为“多孔”。
事实上多孔介质不过是在动量方程中具有了附加的动量损失而已。
因此，下面模型的限制就可以很容易的理解了。
● 流体通过介质时不会加速，因为事实上出现的体积的阻塞并没有在模型中出现。
这对于过渡流是有很大的影响的，因为它意味着FLUENT 不会正确的描述通过介质的过渡时间。
● 多孔介质对于湍流的影响只是近似的。
详细内容可以参阅湍流多孔介质的处理一节。
2、多孔介质的动量方程多孔介质的动量方程具有附加的动量源项。
源项由两部分组成，一部分是粘性损失项 (Darcy)，另一个是内部损失项：∑∑==+=313121j j j j ijj ij i v v C v D S ρμ 其中S_i 是i 向(x, y, or z)动量源项，D 和C 是规定的矩阵。
在多孔介质单元中，动量损失对于压力梯度有贡献，压降和流体速度（或速度方阵）成比例。
对于简单的均匀多孔介质：j j i i v v C v S ραμ212+= 其中a 是渗透性，C2是内部阻力因子，简单的指定D 和C 分别为对角阵1/a 和C2，其它项为零。
FLUENT 还允许模拟的源项为速度的幂率：()i C C j i v v C v C S 10011-==其中C_0和C_1为自定义经验系数。
CFD分析基础-边界条件和湍流
设置边界条件
各区域在前处理过程中划分完成 为特定的域设置边界条件:
Define Boundary Conditions...
在Zone列表中选择域的名称. 在 zone type列表中选择边界类型 点击 Set...按钮进行边界条件的设置
亦可在图形界面中采用鼠标右键来选择边界 进行设置.
注: 在有回流产生的情况下，采用压力出口条件代替出流条 件可能更加有利于求解问题的收敛.
出流 （Outflow）条件的限制
出流条件不能应用于:
可压缩流动. 在采用压力入口的情况下 (通常可用速度入口代替): 密度会改变的非定常流动.
outflow condition ill-posed
在求解过程中或部分区域中出现. 假设方向垂直于边界. 可以减少收敛的难度. 当逆流发生时，设定的静压值作为总压计算.
压力出口条件（pressure outlet） (2)
不可压缩流动:
输入静压定义出口边界条件 其它所有边界参数通过内部流动计算获得. 如果局部超音速，则忽略静压输入. 所有边界参数通过内部流动计算获得.
设定各出口的流量权重: mi=FRWi/FRWi.
各出口静压根据流动的分布不同而不 同.
velocity inlet
FRW1
也可以采用压力出口条件设定.
FRW2
velocity-inlet (v,T0) or pressure-inlet (p0,T0)
pressure-outlet (ps)1 pressure-outlet (ps)2
FLUENT中定义多孔介质的方法
FLUENT中定义多孔介质的方法多孔介质计算中需要输入的项目如下：（1）定义多孔介质区域。
（2）定义多孔介质速度函数形式。
（3）定义流过多孔介质区的流体属性。
（4）设定多孔区的化学反应。
（5）设定粘性阻力系数。
（6）设定多孔介质的多孔率。
（7）在计算热交换的过程中选择多孔介质的材料。
（8）设定多孔介质固体部分的体热生成率。
（9）设定流动区域上的任意固定值的流动参数。
（10）需要的话，将多孔区流动设为层流，或取消湍流计算。
（11）定义旋转轴或区域的运动。
经过痛苦的一段经历，终于将局部问题真相大白，为了使保位同仁不再经过我之痛苦，现在将本人多孔介质经验公布如下，希望各位能加精：1。
Gambit中划分网格之后，定义需要做为多孔介质的区域为fluid,与缺省的fluid 分别开来，再定义其名称，我习惯将名称定义为porous;2。
在fluent中定义边界条件define-boundary condition-porous(刚定义的名称)，将其设置边界条件为fluid,点击set按钮即弹出与fluid边界条件一样的对话框，选中porous zone与laminar复选框,再点击porous zone标签即出现一个带有滚动条的界面；3。
porous zone设置方法：1）定义矢量：二维定义一个矢量，第二个矢量方向不用定义，是与第一个矢量方向正交的；三维定义二个矢量，第三个矢量方向不用定义，是与第一、二个矢量方向正交的；（如何知道矢量的方向：打开grid图，看看X,Y,Z的方向，如果是X向，矢量为1,0,0,同理Y向为0,1,0，Z向为0,0,1,如果所需要的方向与坐标轴正向相反，则定义矢量为负）圆锥坐标与球坐标请参考fluent帮助。
2）定义粘性阻力1/a与内部阻力C2：见附fluent中多孔粘性阻力系数与惯性阻力系数的方法：对比Darcy 定律v K J =⋅J 为水力坡度，即流经路径长度为L 的水头损失，m/m ；K 为比例系数，也称渗流系数，m/sg p v Kρ∆=- p μνα∆=- 这样可以得到，g K ρμα=，所以1g K ραμ= 其中： 1α为粘性阻力系数，1/m 2； K 为比例系数，也称渗流系数，m/s ；μ为动力粘度，Pa.s ；ρ为流体密度，kg/m 3；g 为重力加速度，m/s 2；采用20℃饱和水的物性参数：密度为998.2kg/m 3 ，运动粘度1.004×10-3Pa.s ；渗流速度取1.0×10-6m/s ，K 取1.0×10-4m/s ，水力坡度约为0.01m/m ； 10461998.29.89.74101.010100410g K ραμ--⨯===⨯⨯⨯⨯ 3）如果了定义粘性阻力1/a 与内部阻力C2,就不用定义C1与C0，因为这是两种不同的定义方法，C1与C0只在幂率模型中出现，该处保持默认就行了；4）定义孔隙率porousity ，默认值1表示全开放，此值按实验测值填写即可。
