二次配线作业指导书

合集下载

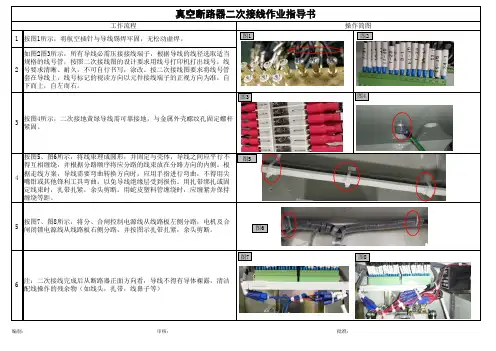

真空断路器二次接线作业指导书

245按图7、图8所示，将分、合闸控制电源线从线路板左侧分路，电机及合闸闭锁电源线从线路板右侧分路，并按图示扎带扎紧，余头剪断。

编制：审核：批准：136按图4所示，二次接地黄绿导线需可靠接地，与金属外壳螺纹孔固定螺杆紧固。

注：二次接线完成后从断路器正面方向看，导线不得有导体裸露，清洁配线操作的残余物（如线头，扎带，线鼻子等）
按图1所示，将航空插针与导线锡焊牢固，无松动虚焊。

真空断路器二次接线作业指导书
工作流程
操作简图如图2图3所示，所有导线必需压接接线端子，根据导线的线径选取适当规格的线号管，按照二次接线图的设计要求用线号打印机打出线号，线号要求清晰、耐久，不可自行书写，涂改。

按二次接线图要求将线号管套在导线上，线号标记的视读方向以元件接线端子的正视方向为准，自下而上，自左而右。

按图5、图6所示，将线束理成圆形，并固定与壳体，导线之间应平行不得互相缠绕，并根据分路顺序将应分路的线束放在分路方向的内侧。

根据走线方案，导线需要弯曲转换方向时，应用手指进行弯曲，不得用尖嘴钳或其他锋利工具弯曲，以免导线绝缘层受到损伤。

用扎带绑扎或固定线束时，扎带扎紧，余头剪断。

用蛇皮塑料管缠绕时，应缠紧并保持缠绕等距。

图1图2
图3图4图5
图6
图7图8。

二常规继电保护的二次接线实验

实验二常规继电保护的二次接线实验
一、实验目的：
1、熟悉无时限电流速断保护和带时限电流速断保护的二次接线
2、增强自行设计、接线的实践动手能力。

二、实验设备和仪器：
WLB-ⅢB微机线路保护实验台
三、实验线路及原理
操作台保护接线原理图：
参考接线图：
四、实验方法：
1、理解操作台保护的实现过程，按照参考接线图进行接线。

2、合上直流电源开关，分别在A站和B站设置短路点，进行短路实验，看
常规保护装置能否切除短路故障。

记录此时短路点的位置和保护装置切除故障的方式。

3、自行设计A站无时限电流速断保护和带时限电流速断保护的二次接线。

4、根据自己设计的接线方式进行接线。

5、合上直流电源开关，分别在A站和B站设置短路点，进行短路实验，看
常规保护装置能否切除短路故障。

记录此时短路点的位置和保护装置切除故障的方式。

五、实验报告：
1、画出参考接线图的接线原理图：
2、画出自己设计的接线方式的接线原理图：
3、记录短路实验时短路点的位置以及保护装置切除故障的方式。

并分析产
生此种动作的原因。

六、实验注意事项：
1、为保证安全，在接线完毕之后要经过知道教师的检查，确认无误后方可
接通总电源开关进行短路实验。

2、连接三相电源线时，要用不同颜色的线加以区分。

(a-黄,b-绿,c-红)。

成套电气组装工艺

电气作业指导书有限公司2017年6月16日目录电器元件安装调整通用作业指导书1 设备工具吊装设备、普通呆扳手、力矩扳手、钢卷尺、台钻、手电钻、钻头、螺丝刀、裁规器等。

2 工艺过程2.1 柜体检查2.1.1柜体结构尺寸符合图纸、生产计划、技术协议要求，附件正确、齐全、完整。

2.1.2框架和柜体附件的机械强度、各部位外形尺寸允许偏差以及骨架结构焊接质量应符合要求，低压开关柜要符合GB7251.1-2005第5条规定。

2.1.3产品的焊接应牢固，焊缝（或焊点）应光洁均匀，无焊穿、裂缝、咬口、溅渣气孔等现象。

焊药皮应清除干净。

2.1.4 加工的零件边际和开孔处应平整、光滑，无明显毛刺及裂口。

2.1.5 仪表门开孔符合图纸、生产计划要求。

2.1.6 柜体表面颜色正确，无磕碰、流挂漆现象、各单位门无明显颜色差异、开启灵活，门缝一致。

2.1.7 接地装置周围无漆膜及锈蚀现象，地刀联锁灵活可靠。

2.1.8 柜体的一次方案模拟牌应与系统图一致，其颜色符合标准要求。

2.1.9 眉头标识符合图纸要求。

2.1.10 柜体内部应清洁，无油污和杂物。

2.2 元件检查2.2.1看装配图、一次单线图及生产计划，对领取的元件详细检查，内容包括：元件的规格型号、技术参数、安装方式、数量等，若元器件带有装箱清单，必须核实无误。

2.2.2领用的元件必须符合设计要求，且外观检查不得有损伤。

若发现包装箱外观有损伤，应与供应部、仓储部相关人员共同开箱检查。

2.2.3元器件的随货资料（包括实验报告、合格证、说明书等）齐全。

低压关键元件必须贴有“3C”标志，否则视为不合格产品。

2.2.4检查领取的元件附件是否齐全，是否符合要求。

2.2.5安装用的螺栓、平垫、弹垫等紧固件均应有符合要求的电镀层（若无特别要求，统一使用彩镀锌螺丝）其规格强度选用应符合安装元件的要求。

检查重点：1. VS1断路器绝缘筒是否有破损、是否带有航空插座；2. 刀熔开关、刀开关是否配有合分指示牌，配套螺丝是否齐全；3. 带有瓷罩的接触器是否有裂纹、破损，配套螺丝是否齐全；4. DW15断路器是否配有线圈、接线端子、配套螺丝；5. 电流互感器的穿芯尺寸是否符合设计要求及一次线的制作需要；6. 电流表，电压表指针是否在“0”位置，是否能调“0”；7. 母线夹、零线夹尺寸是否是否有破损，2.3 工艺要求2.3.1根据装配图纸，开孔尺寸、位置及元件的型号、规格及技术要求进行安装。

自动化作业指导书

自动化作业指导书一、引言自动化作业指导书是为了帮助员工正确、高效地完成自动化作业任务而编写的指南。

本指导书旨在提供清晰的操作步骤、安全注意事项和常见问题解答，以确保作业的质量和效率。

二、作业概述1. 作业名称：自动化装配线操作2. 作业目的：通过自动化装配线完成产品组装，提高生产效率和质量。

3. 作业地点：生产车间4. 作业时间：每天8小时，包括休息时间。

三、作业准备1. 工具和设备：- 自动化装配线设备- 配套的工装和夹具- 产品零部件- 工作手册和操作说明书2. 安全措施：- 穿戴个人防护装备，如安全帽、安全鞋等。

- 了解自动化装配线的紧急停机按钮和紧急撤离路线。

- 遵守操作规程，禁止擅自操作设备。

四、作业步骤1. 开机准备：a. 检查自动化装配线设备和工装的工作状态，确保正常运行。

b. 检查产品零部件的数量和质量，确保充足和符合要求。

2. 操作流程：a. 将产品零部件按照装配顺序摆放在工装上。

b. 将工装放置在自动化装配线上的固定位置。

c. 启动自动化装配线，确保产品零部件按照预定顺序装配。

d. 监控装配过程，确保装配质量和效率。

e. 定期检查设备和工装的工作状态，及时处理异常情况。

f. 根据作业要求完成产品的检测和测试。

g. 将装配完成的产品放置在指定位置，准备下一步工序。

3. 关机步骤：a. 停止自动化装配线的运行。

b. 清理工装和设备，确保无残留物和杂物。

c. 关闭设备和电源，确保安全。

五、常见问题解答1. 为什么自动化装配线停止工作？可能原因包括电源故障、设备故障或传感器故障。

请及时联系维修人员进行检修。

2. 如何处理装配过程中出现的异常情况？首先，立即停止自动化装配线的运行。

然后，检查工装和设备是否有杂物或堵塞。

如无异常，联系维修人员进行检修。

3. 如何确保装配质量？在装配过程中，要仔细观察零部件的装配情况，确保每个环节都符合要求。

如发现质量问题，应立即停止装配并报告质量部门。

4. 如何提高装配效率？可以通过合理安排工作流程、优化工装设计、定期维护设备等方式来提高装配效率。

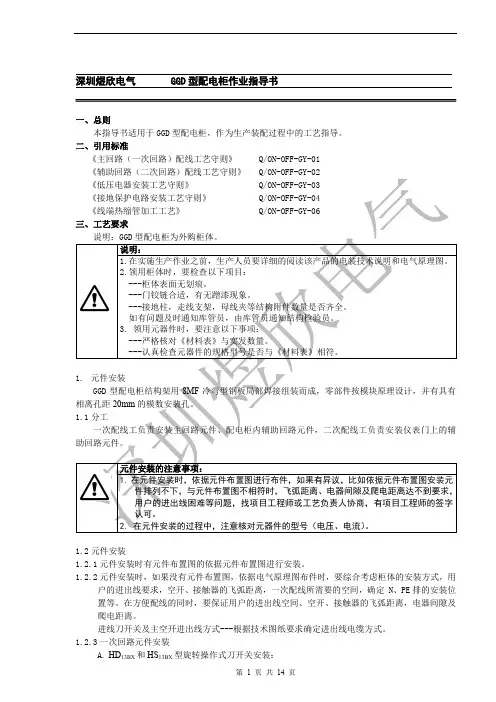

GGD配电柜作业指导书

深圳煜欣电气 GGD型配电柜作业指导书一、总则本指导书适用于GGD型配电柜，作为生产装配过程中的工艺指导。

二、引用标准《主回路（一次回路）配线工艺守则》 Q/ON-OFF-GY-01《辅助回路（二次回路）配线工艺守则》 Q/ON-OFF-GY-021.元件安装GGD型配电柜结构架用相离孔距1.1分工一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅助回路元件。

1.2元件安装1.2.1元件安装时有元件布置图的依据元件布置图进行安装。

1.2.2元件安装时，如果没有元件布置图，依据电气原理图布件时，要综合考虑柜体的安装方式，用户的进出线要求，空开、接触器的飞弧距离，一次配线所需要的空间，确定 N、PE排的安装位置等。

在方便配线的同时，要保证用户的进出线空间、空开、接触器的飞弧距离，电器间隙及爬电距离。

进线刀开关及主空开进出线方式---根据技术图纸要求确定进出线电缆方式。

1.2.3一次回路元件安装A. HD13BX和HS13BX型旋转操作式刀开关安装：柜背面调整刀开关：开关操作杆进行旋转，调整连杆螺母，开关接点分合到位。

图2 框架开关安装C.塑壳开关：注：当主回路元件容量较小，数量较多，控制回路元件，采用导线制作可以考虑线槽布件。

图5 柜内接线端子安装图8 柜门标签粘贴3一次线配制3.1一次线配制前期工作：根据图纸及元件容量及进出线，确定铜母线和导线截面、母线走向、联接；依据连接和进、出线确定铜母线支撑。

标准GGD柜汇流母线柜顶为三相相线，柜后低部安装N、PE排。

配电柜内部，母线夹安装----竖母线架及支撑间距见下表：7片，压接时用专用压线钳压接两道，压接的顺序-先压导线端，压接后涮锡，涮锡的质量保证锡从接线片的开口处进入接线片内。

接线片涮锡后套热缩管，热缩管要剪成直角，同一排导线的热缩管成型后，应保持高度一致。

3.3铜排加工与安装3.3.1铜排截面的选择：根据公司《低压配电成套装置选线表》选用特别注意第7条选用截面的要求，另外需要注意：电装技术说明中对铜排有要求时，依据该说明选用铜排,但横封铜排不得小于20mm。

配线工工作业指导书

配线工岗位HSE作业指导书编制：审核：批准：2010年05月10日发布2010年05月10日实施目录1简介1.1简介1.2工艺流程说明1.4工艺流程图1.4流程描述1.5装配作业遵守的程序1.6主要设备2岗位职责2.1岗位职责3岗位风险3.1配线电工危害因素辨识与风险评价表4配线电工岗位条件和规定4.1岗位条件4.2岗位规定5相关记录6岗位操作卡7 QHSE岗位现场检查表1 简介1.1简介组装车间设置配线电工岗，主要设备有钻床四台、工频耐压实验仪一台、接地电阻测试仪一台、母线加工机二台、电流温升综合实验台1台、多功能测试台1台等。

主要职责是加工和制造电器开关柜、配电箱和成套设备壳体的组装、一次配线、二次配线、电器试验、出厂检验；完成施工作业任务和开关厂的其他任务。

1.2工艺流程说明本工艺流程适用于本厂内部对高、低压电气控制柜及产品的外框骨架组装、一次配线、二次配线的技术标准，适用于低压成套设备、装置生产过程中电器配件、零部件的装配检验、低压成套设备、装置的出厂例行检验，合格后进行包装、入库或装车出厂，按图纸要求、标示要求和顺序进行技术资料的交接的指导性文件。

亦可供操作工人和检验人员作规范使用。

范围：本工艺适用于低压成套装置中电器配件及零部件装配及检查。

工具与设备：常用各种装配工具（板手、旋子、木锤、铁锤等）；钻头；钻床；耐压测试仪；接地电阻测试仪；工频耐压试验台；使用材料：各类电器元件、配件及仪表。

各种安装用紧固件。

装配所需各种零件和组部件。

工艺准备：各种电器元件、附件及仪表必须经过进货检验/验证，对表面镀层生锈泛黄斑、剥落和胶木件发霉、碎裂、陶瓷制品碎裂等损坏现象的元器件，一律不准安装。

熟悉图纸，核对电器元件规格与图纸要求要相符。

准备好所有安装零件及紧固件。

按图纸要求核对箱体及铭牌。

1.3工艺流程图1.4流程描述接受任务后认真读图、发现问题及时反应，领料，接受和验收来自钣金车间、金结车间、涂装车间的半成品和电器元器件；按“3C装配工艺作业指导书”和“QHSE作业指导书”的要求进行组装前的元器件的一致性检查、柜体组装、一次配线、二次配线；自检和互检合格后配合产品检验进行出厂检验；合格后进行包装（包装前配齐技术资料、图纸、合格证、出厂检验记录、装箱清单）；入库或装车出厂，按图纸要求、标识要求和顺序要求进行交接；按环境卫生和现场管理的要求将固体废弃物堆放到指定的地点；工作完成后做到人走电关、气关、设备关的要求。
